Как провести ремонт кпп газели

Причины переборки


Причина разборки КПП повышенный шум. В гараже при выжимании сцепления (когда в КПП не крутится ничего)
становилось чуть ли не вдвое тише. Также был посторонний скрежет при торможении двигателем, он был
с самой покупки, меня в общем не напрягал, но его устранение было одной их целей переборки КПП.
Другая цель — увеличение динамики разгона. И это не шутка в трансмиссии теряется 20-30 процентов
крутящего момента маховика — это и кпп и дифференциал с главной парой. Так что рассчитываю за
счёт починки коробки выиграть одну десятую, а то и несколько. Также претензии к коробке — зимой
нахолодную не втыкалась на ходу первая передача.


Заранее никакие запчасти не брал, так как не знал содержимого коробки. Для разборки в обязательном
порядке понадобятся разжимные гнутые клещи. Стопорные кольца — одни из самых муторных деталей КПП.
Не могу не упомянуть видео с ютуба Василия Харчишина, который довольно подробно рассматривает
коробки передач Газ.

Сборка и разборка узла

Коробка передач на грузовик ГАЗ 3309 весит около 75 кг без масла. Если предстоит разборка этого узла, вам необходимо демонтировать его из машины, предварительно слив все масло из картеров. Понадобится по крайней мере 2 человека, чтобы извлечь механизм целиком. Рекомендуется использовать специальный набор инструментов и стенд для дальнейших манипуляций.

То, как своими руками произвести разборку коробки передач, подробно описано в руководстве пользователя. Если следовать указаниям, можно без особых трудностей в течение нескольких часов разобрать и собрать весь узел. Вот краткое описание процесса разборки:

1. Разобрать пол в салоне.
2. Демонтировать рычаг коробки.
3. Открутить карданный вал.
4. Отключить коробку передач от тяги ручника.
5. Открутить тросик спидометра.
6. Снять винтовые крепления к картеру маховика основного движка.
7. Теперь можно извлечь узел из посадочного места.

Примечание: масло сливается до начала разборки коробки. В случае когда у вас нет стенда и набора ключей для разборки подобных механизмов, лучше обратиться в СТО для обслуживания. Неправильная сборка КПП грозит потерей управляемости во время езды. Еще одно последствие некорректной сборки коробки передач — транспортное средство и вовсе будет стоять на месте, поскольку невозможно сменить передачу.

По каким причинам может потребоваться замена подшипника коробки

Как понять, что пришло время для замены подшипника коробки:

• слышны постукивания, когда сцепление опущено (на холостом ходу);
• появились проблемы с включением и выключением сцепления, этот признак указывает на то, что подшипник пришел в негодность;
• свист из области, где находится трансмиссия, указывает на то, что недостаточно смазки, чтобы устранить проблему, нужно произвести замену масла;
• КПП «подвывает», значит, подшипник растрескался, на нем образовались сколы.

Обратите внимание: если подшипник частично разрушен, следует как можно скорее заглушить двигатель. В противном случае, когда ДВС работает длительное время, из-за воздействия высокой температуры произойдет приваривание осколков подшипника к первичному валу. В результате придется выполнять замену как подшипника коробки, так и первичного вала

В результате придется выполнять замену как подшипника коробки, так и первичного вала.

Чаще всего подшипник находится прямо на первичном валу, рядом с сальником. Однако в зависимости от вида трансмиссии, установленной на вашем авто, данные детали могут быть совмещенными. В основном на КПП стоят роликовые подшипники. На разных моделях авто их габариты будут отличаться.

Как определить, что подшипник износился? Для этого проводим следующие манипуляции: сливаем рабочую жидкость, а затем удаляем кожух с коробки передач.

Когда визуально видно, что подшипник находится в целом состоянии, можно не производить замену. Все, что необходимо сделать, это смазать деталь. Однако если вы уже приобрели новый подшипник, рекомендуется все же выполнить установку. При осмотре может показаться, что старая деталь находится в идеальном состоянии, однако износ металла все равно есть. И спустя какое-то время замену так или иначе придется делать.

Как смазать подшипник коробки:

• купите смазку;
• перелейте ее в таз;
• опустите в него подшипник;
• поставьте емкость на водяную баню.

Также можно смазать деталь с помощью шприца, введя смазку прямо в подшипник. Выполнить данную ремонтную работу достаточно сложно, однако в этом случае не придется демонтировать элемент.

ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ КОРОБКИ ПЕРЕДАЧ И СПОСОБЫ ИХ УСТРАНЕНИЯ

ПРИЧИНА НЕИСПРАВНОСТИ	МЕТОД УСТРАНЕНИЯ
Затруднено переключение передач
Неполное выключение сцепления, наличие воздуха в гидроприводе выключения сцепления или недостаток жидкости в главном цилиндре	Довести до нормы уровень жидкости в бачке главного цилиндра и прокачать систему гидропривода сцепления
Ослабление затяжки стопорных болтов головок или вилок механизма переключения	Затянуть стопорные болты
Заусенцы на внутренней поверхности зубьев муфт включения передач	Зачистить заусенцы
Разбиты отверстия под штифты в корпусе рычага переключения	Заменить корпус рычага переключения или отремонтировать, расточив отверстие и запрессовав ступенчатые штифты
Нарушена синхронизация включения переднего хода – передачи включаются с треском
Изношена резьба конической поверхности кольца синхронизатора	Снять коробку передач с автомобиля. Снять передний картер и проверить щупом зазор между блокирующим кольцом и прямозубым венцом. Если зазор менее 0,3 мм, установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее 85%
Деформировано блокирующее кольцо (кольцо не «закусывает» на конусе при нажатии и повороте рукой)	Установить новое блокирующее кольцо, притерев его к поверхности соответствующей шестерни до получения поверхности прилегания не менее 85%. Притирочная паста – КТ ТУ-06283-76
Самопроизвольное выключение передач
Ослаблена затяжка гаек крепления коробок передач к картеру сцепления или болты крепления картеров коробки передач	Затянуть гайки и болты
Износ торцов зубьев муфт включения передач или износ зубьев шлицевого венца на шестернях I, II, III, Vпередач и заднего хода на первичном валу	Заменить изношенные детали
Ослабление пружин фиксаторов	Установить пружины с нагрузкой 59±6 Н (6±0,6 кгс) при сжатии до 11 мм
Шум в коробке передач
Изношены подшипники	Заменить подшипники
Поломка зубьев шестерен или износ рабочей поверхности зубьев шестерен	Заменить поврежденные шестерни
Пониженный уровень масла в картере	Долить масло до нормального уровня
Нарушена соосность коленчатого вала и картера сцепления	Проверить и восстановить соосность (см. подраздел «Ремонт двигателя»)
Течь масла из коробки передач
Изношены сальники	Заменить сальники
Загрязнен сапун или поврежден	Очистить сапун от грязи или заменить новым
Негерметичны заглушки и пробки картеров	Восстановить герметичность заглушек, пробок
Ослаблено крепление деталей передней крышки, переднего и заднего картеров и корпуса рычага переключения	Затянуть болты креплений
Повреждение прокладок или наличие забоин на привалочных поверхностях	Заменить прокладки, зачистить забоины и притереть привалочные поверхности
Изношена сталеалюминевая втулка заднего картера	Заменить задний картер или запрессовать в него и расточить до 38+0,015 мм соосно с отверстием под шариковый подшипник в пределах не более 0,02 мм сталеалюминевую втулку
При включении всех передач крутящий момент не передается на карданный вал
Ослаблена посадкашестерни привода промежуточного вала на валу	Заменить промежуточный вал

Устройство КПП

В целом, понятие «переделали» коробку не совсем верно, поскольку устройство КПП ВАЗ-2105 с 4 скоростями практически ничем не отличалось от той же коробки 2101. КПП 2105 – трехвальной компоновки, с постоянным зацеплением шестерен и ручным управлением. Внешне КПП «Копейки» и «Пятерки» можно отличить практически только по маркировке, нанесенной на корпусе коробки.

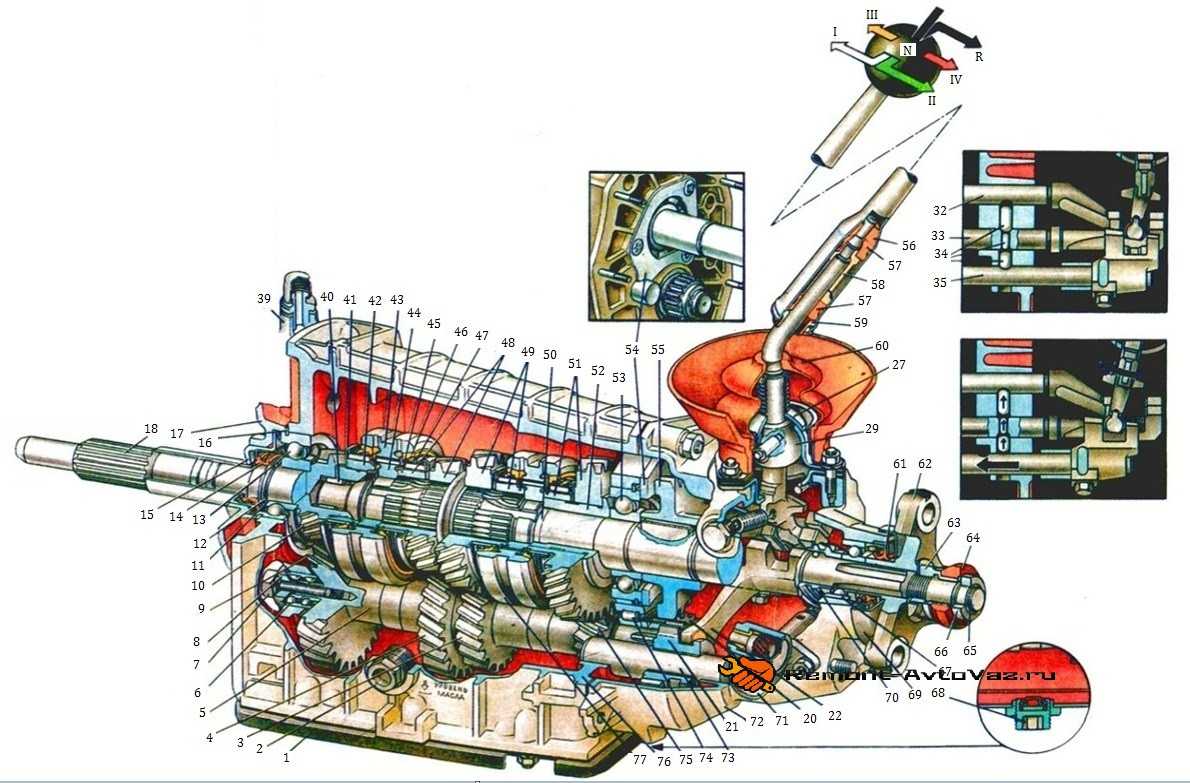

Схема КПП Ваз-2105 с 4 ступенями представлена ниже, и конструктивно она не отличается от модификаций 2101 и 2106:

1	Нижняя крышка;	40	Игольчатый подшипник переднего конца вторичного вала;
2	Пробка заливного и контрольного отверстия;	41	Упорная шайба пружины синхронизатора;
3	Зубчатое колесо второй передачи промежуточного вала;	42	Зубчатый венец синхронизатора четвертой передачи;
4	Зубчатое колесо третей передачи промежуточного вала;	43	Скользящая муфта синхронизатора третьей и четвертой передач;
5	Промежуточный вал;	44	Ступица скользящей муфты синхронизатора третьей и четвертой передач;
6	Передний подшипник промежуточного вала;	45	Стопорное кольцо синхронизатора;
7	Болт зажимной шайбы;	46	Блокирующее кольцо синхронизатора;
8	Зажимная шайба переднего подшипника промежуточного вала;	47	Пружина синхронизатора;
9	Зубчатое колесо постоянного зацепления промежуточного вала;	48	Зубчатое колесо и зубчатый венец синхронизатора третьей передачи;
10	Шестерня постоянного зацепления первичного вала;	49	Зубчатое колесо и зубчатый венец синхронизатора второй передачи;
11	Пружинная шайба;	50	Вторичный вал;
12	Стопорное кольцо;	51	Зубчатое колесо и зубчатый венец синхронизатора первой передачи;
13	Задний подшипник первичного вала;	52	Втулка зубчатого колеса первой передачи;
14	Сальник первичного вала;	53	Промежуточный подшипник вторичного вала;
15	Передняя крышка коробки передач;	54	Стопорная пластина промежуточного подшипника;
16	Установочное кольцо подшипника;	55	Зубчатое колесо заднего хода вторичного вала;
17	Картер сцепления;	56	Упругая подушка демпфера рычага переключения передач;
18	Первичный вал коробки передач;	57	Резиновая втулка демпфера;
19	Выключатель фонаря заднего хода;	58	Распорная втулка демпфера;
20	Зубчатое колесо заднего хода промежуточного вала;	59	Запорная втулка демпфера;
21	Промежуточное зубчатое колесо заднего хода;	60	Внутренний чехол рычага переключения передач;
22	Вилка включения заднего хода;	61	Сальник заднего подшипника вторичного вала;
23	Оттяжная пружина рычага переключателя передач;	62	Фланец эластичной муфты карданного вала;
24	Болт оттяжной пружины;	63	Гайка;
25	Направляющая чашка рычага переключения передач;	64	Уплотнитель центрирующего кольца;
26	Шаровая опора рычага;	65	Стопорное кольцо центрирующего кольца;
27	Сферическая шайба;	66	Центрирующее кольцо;
28	Пружина;	67	Задний подшипник вторичного вала;
29	Рычаг переключения передач;	68	Пробка сливного отверстия;
30	Вилка включения первой и второй передач;	69	Грязеотражатель;
31	Вилка включения третьей и четвертой передач;	70	Шестерня привода спидометра;
32	Шток вилки включения первой и второй передач;	71	Привод спидометра;
33	Шток вилки включения третьей и четвертой передач;	72	Задняя крышка коробки передач;
34	Блокировочные сухари;	73	Ось промежуточного зубчатого колеса заднего хода;
35	Шток вилки включения заднего хода;	74	Задний подшипник промежуточного вала;
36	Шарик фиксатора штока;	75	Шестерня первой передачи промежуточного вала;
37	Пружина фиксатора;	76	Картер коробки передач;
38	Крышка фиксаторов;	77	Скользящая муфта синхронизатора первой и второй передач.
39	Сапун;

Поскольку коробка от ВАЗ-2105 конструктивно схожа с 2101, то и кинематическая схема КПП – одинаковая. А вот передаточные числа отличаются, на коробках 2105 они составляют:

• 1-я – 3,67;
• 2-я – 2,10;
• 3-я – 1,36;
• 4-я – 1,00;
• Задняя – 3,53;

Что касается отличий в устройстве между коробками 2105 и 2101, то сводятся они, в основном, к разным количествам зубьев на различных шестернях. Так, на промежуточном валу КПП используется шестерня 1-й скорости на 14 зубьев (15 – у 2101), при этом угол наклона их – больше. Шестеренка постоянного зацепления этого вала имеет 28 зубьев (29 – у 2101). На первичном валу используется шестеренка на 18 зубьев (19 – у 2101). Из-за таких особенностей, валы с блоками шестерен у тих двух КПП – не взаимозаменяемы, если пытаться устанавливать их по отдельности. Но в случае комплексной замены – первичный вал вместе с промежуточным, и всеми блоками шестерен, то установка вполне возможна. Что касается вторичного вала, то у модификации 2105 он отличается от вала 2101 шестеренкой первой передачи (у нее зубья имеют другой наклон, хотя количество их одинаково, также ее диаметр немного больше).

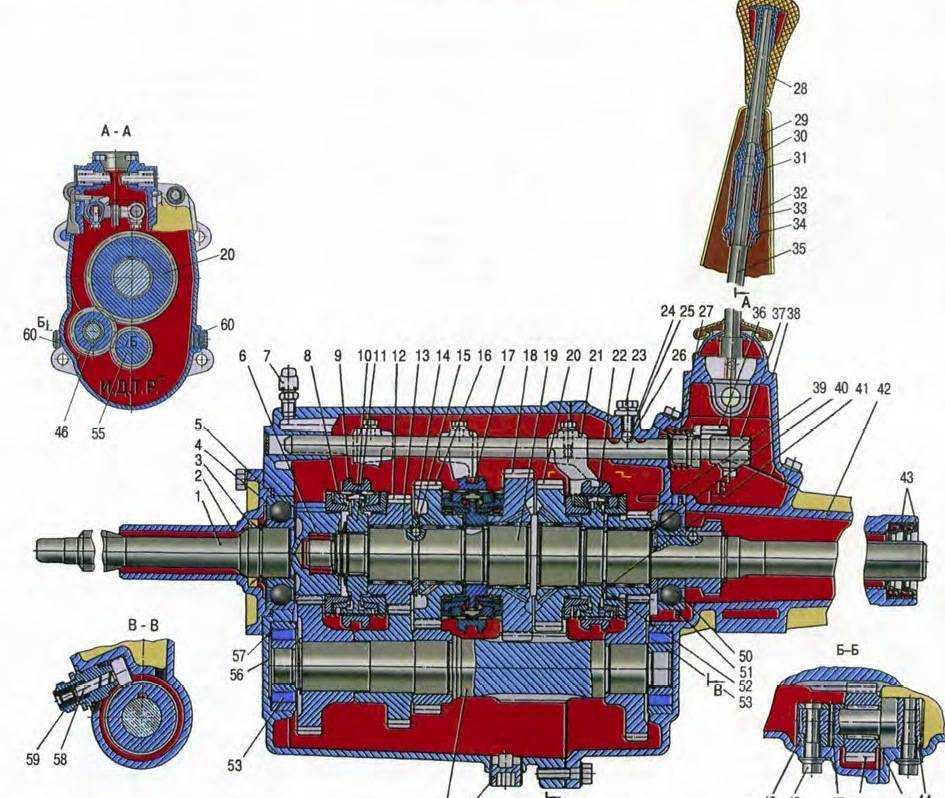

Схема сборки кпп газель 5 ступка

Работать удобнее вдвоем

Заворачиваем на место заливную и сливную пробки.

Снимаем опору силового агрегата.

Снимаем выключатель света заднего хода.

Снимаем привод спидометра.

Снимаем муфту с подшипником и поролоновые кольца передней крышки.

Снимаем крышку с прокладкой.

При последующей ее установке обратите внимание на совпадение масляного дренажного канала в крышке и отверстия в картере. Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния)

Поддев отверткой, вынимаем из крышки манжету первичного вала (при разборке коробки передач заменяем все манжеты независимо от их состояния).

Оправкой или подходящей по диаметру головкой запрессовываем новую манжету.

Тонкой отверткой поддеваем и снимаем стопорное кольцо подшипника первичного вала

11

Осторожно постукивая молотком через латунную оправку, расстыковываем передний и задний картеры

При этом нельзя наносить удары по торцу первичного вала, так как будут повреждены синхронизаторы.

Разъединяем картеры коробки передач

Осторожно, стараясь не повредить, снимаем уплотнительную прокладку

Вынимаем из расточки под подшипник промежуточного вала в переднем картере регулировочные прокладки (их может и не быть).

В этом случае осевой зазор в подшипниках устанавливается только межкартерной уплотнительной прокладкой.

Проворачивая первичный вал, включаем передачу заднего хода (продвигаем вперед шток V передачи и заднего хода).

Снимаем корпус рычага с прокладкой.

Снимаем пластину с прокладкой.

Вынимаем три пружины и три шарика фиксаторов включения передач (их можно вынуть намагниченной отверткой или перевернув коробку).

Вынимаем шток I–II передачи (чтобы не перепутать при сборке, сразу надеваем на шток вилку и крепим ее болтом).

Вынимаем шток V передачи и передачи заднего хода, надев на него соответствующую вилку.

Вынимаем шток III–IV передач. Из штока извлекаем штифт блокиратора.

Чтобы не выпали плунжеры блокиратора, вставляем в отверстия штоков трубочки, свернутые из плотной бумаги.

Щипцами раздвигаем усики стопорного кольца заднего подшипника вторичного вала и, постукивая медным молотком по заднему торцу вторичного вала,…

…вынимаем комплект валов вместе с осью и шестерней заднего хода

Разъединяем первичный и вторичные валы.

Снимаем синхронизатор IV передачи и вынимаем 14 роликов передней опоры вторичного вала.

Разборка коробки передач на автомобиле Волга ГАЗ 31105 2004 — 2009

Перечисленные неисправности могут быть вызваны иными причинами, устранение которых не требует снятия и разборки коробки передач

Поскольку работы по снятию и разборке коробки передач весьма трудоемки, уделите диагностике неисправностей пристальное внимание и убедитесь в безусловной необходимости такого ремонта

Снятие коробки передач описано здесь.

1. Очистите от грязи и вымойте снаружи коробку передач.

2. Отверните пробки маслоналивного и маслосливного отверстий и слейте масло из коробки передач, если ранее этого не сделали.

3. Снимите выжимной подшипник сцепления и поролоновое кольцо 1 с направляющей втулки.

4. Выверните болты и снимите заднюю опору двигателя с кронштейном, если этого не сделали при снятии коробки передач с автомобиля.

5. Выверните выключатель света заднего хода с прокладкой.

6. Выверните болт 1 крепления стопора привода спидометра, снимите стопор 2 и привод спидометра вместе с датчиком 3 скорости.

7. Выверните сапун.

8. Выверните четыре болта 1 и снимите корпус 2 рычага переключения передач с прокладкой.

9. Выверните три болта 1 и снимите крышку подшипника первичного вала с направляющей втулкой 2 подшипника выключения сцепления с прокладкой.

10. Выверните болт крепления оси промежуточной шестерни заднего хода на переднем картере коробки передач.

11. Снимите стопорное кольцо подшипника с первичного вала при необходимости его замены.

12. Выверните десять болтов крепления переднего картера коробки передач к заднему картеру.

13. Разъедините передний и задний картеры коробки передач. Для этого зажмите удлинитель в тисках с мягкими накладками на губки и ударяйте медным молотком по приливам с отверстиями для крепления коробки передач к картеру сцепления или через выколотку из мягкого металла — по выступающим кромкам фланца переднего картера. При этом старайтесь не повредить прокладку.

Примечание:

Не разъединяйте картеры, нанося удары по первичному валу. Это неизбежно приведет к повреждению синхронизатора.

14. Выверните два болта 1 крепления и снимите пластину 2 фиксаторов штоков с прокладкой.

15. Выньте три пружины фиксаторов.

16. Передвиньте шток включения 5-й передачи и заднего хода в положение заднего хода.

17. Выверните стопорные болты крепления вилок переключения к штокам.

18. Промаркируйте вилки переключения передач (их принадлежность к штокам и ориентацию). Выбейте штоки выколоткой из мягкого материала и снимите их. Первым снимают шток 3 включения 5-й передачи и заднего хода, вторым — шток 1 включения 1 и 2-й передач, а последним — шток 2 включения 3-й и 4-й передач. При снятии штока включения 3-й и 4-й передач проследите за тем, чтобы не потерять стопорный палец. Снимите вилки переключения 1-й и 2-й, 3-й и 4-й передач со скользящих муфт синхронизаторов.

Примечание:

Обратите внимание, в отверстие штока вставлен промежуточный штифт блокировки одновременного включения передач. Не потеряйте его

19. Выньте шарики фиксаторов, подставив руку и протолкнув их отверткой через отверстия внутрь картера.

20. Выньте два стопорных плунжера специальным инструментом или крючком из проволоки.

21. Если необходимо разобрать шток включения 5-й передачи и заднего хода, то сначала выверните стопорный болт 1, а затем снимите со штока головку 2, блокировочную втулку 3 и пружину 4.

22. Выверните болт крепления оси промежуточной шестерни заднего хода на заднем картере коробки передач.

23. Разожмите щипцами стопорное кольцо заднего подшипника вторичного вала и, ударяя выколоткой из мягкого материала по торцу, выпрессуйте вторичный вал.

24. Выньте одновременно из заднего картера коробки передач вторичный вал в сборе с первичным, промежуточный вал и ось промежуточной шестерни заднего хода.

25. Убедитесь, что синхронизатор 3-й и 4-й передач установлен в нейтральное положение.

26. Аккуратно разъедините первичный и вторичный валы, не забывая о том, что насыпные ролики (14 шт.) переднего подшипника вторичного вала могут выпасть из гнезда первичного вала.

27. Если в процессе эксплуатации обнаружена течь масла из коробки передач через сальники, дефектные сальники необходимо заменить.

Проблема со спидометром

Завел мотор и попереключал передачи — все работает. Когда ехал по городу, даже показалось как будто машина прибавила прыти и стала гораздо быстрее набирать скорость. Выбрался на трассу и наконец понял, что дело не в скорости, а в показаниях спидометра, который при движении в потоке выдавал показания равные 140 км/ч.

После того, как переставил КПП, стало гораздо тише в салоне на 5-ой передаче и тяги у двигателя оставалось еще достаточно. Сразу в голове появились мысли, как было бы хорошо лет 20 назад поставить такую коробку на ГАЗ М-20 «Победа» и ездить на ней было бы намного приятней.

Однако, вопрос с показаниями спидометра не давал мне покоя. Почему такая разница в выдаваемых данных? Поразмыслив немного, пришел к некоторым выводам.

Раньше в СССР у всех спидометров на машинах и мотоциклах показания сходились. Можно было поставить спидометр от любой машины и он выдавал бы корректные данные. Единственный спидометр, который искажал показания — это Жигулевский. Группа ГАЗ же перешла на ISO 9…01, но что это значит, я не понимал. Знал только, что это новый мировой стандарт для автомобильной промышленности.

Не стал откладывать проблему в долгий ящик и засел за поисковик. Выяснилось, что ГАЗ-31029 имеет в приводе спидометра ведущую шестерню на 6 зубьев и ведомую на 19 зубьев, а ГАЗ-3110 ведущую шестерню на 10 зубьев и ведомую на 20 зубьев. Значит и новый электронный спидометр имеет другое передаточное число.

Из этого следовало, что мне необходимо либо заменить спидометр, либо разобрать старую 4-х ступенчатую КПП, вытащить оттуда шестерни привода спидометра и поставить их на 5-ти ступенчатую КПП. Признаться честно, ни один из вариантов мне не нравился, т.к. не хотелось возиться. Решил просто прикинуть, насколько врет мой спидометр и ориентироваться по числам с учетом поправок.

С этой целью я посчитал передаточное число каждого привода: для ГАЗ-31029 оно составило 6/19=0.31, а для ГАЗ-3110 равнялось 10/20=0.5. Далее, составил уравнение 0.31/100=0.5/х для скорости в 100 км/ч и вычислил x, который оказался равен 161 км/ч.

Таким образом, стало понятно, что если спидометр показывает скорость равную 161 км/ч, то настоящая скорость равняется 100 км/ч. Следовательно, показания моего спидометра нужно просто поделить на 1.61 и получится истинная скорость автомобиля. Конечно, знай я все это с самого начала, то просто бы перебросил шестерни во время замены КПП.

На машине с данной коробкой проездил 2 или 3 года и кроме показаний спидометра, других проблем не было. Когда купил ГАЗ-3110, то на ней уже стоял электронный спидометр и 5-ти ступенчатая КПП.

Коробка переключения передач

На модели 3110 устанавливались 4-х и 5-ти ступенчатые механические КПП, причем обе такие же коробки присутствовали и на ГАЗ 31029.

Коробка передач от автомобиля Волга ГАЗ 3110

В начале 2000-х годов 4 ст. МКПП перестали ставить на машины, и коробку можно было купить только в запчастях. С переходом на модель 31105 в 2005 году на 5 ст. МКПП стали применять усовершенствованные синхронизаторы, латунные втулки переключения и пятую передачу с повышенным передаточным числом. Все нововведения позволяли более плавно переключать скорости, двигаться с большей максимальной скоростью.

Схема устройства пятиступенчатой коробки передач от газ 3110

Особенности 5 ст. КПП 3110

Как и любой другой модели, у коробок передач 3110 есть свои характерные поломки, есть и свои преимущества. Почти на всех 5 ст. КПП несколько туже включаются первая и вторая скорости

К этому неудобству можно со временем привыкнуть, но на один момент следует обратить внимание

Если зимой в КПП будет залито минеральное летнее масло, то передачи могут включаться очень туго, особенно не непрогретом двигателе. Порой это приводит к поломке рычага коробки передач. Чтобы неприятности не случилось, зимой в МКПП следует заливать зимнее синтетическое масло хорошего качества.

Типичные неисправности

Самыми обычными неисправностями КПП являются следующие:

• не переключаются скорости, при переключении возникает звук, похожий на металлический хруст;
• затруднен переход между передачами;
• при перегрузке автомобиля «слетает» активная передача;
• «залипание» одной скорости, невозможность перехода на нейтраль;
• шум со стороны КПП во время движения авто;
• на холостом ходу слышен шум, но при нажатии сцепления он пропадает;
• протекание картеров.

Причинами подобных поломок чаще всего являются неисправные детали, которые необходимо заменить. Вот список самых частых причин поломок:

• треск возникает из-за износа одиночных зубьев, сколов шестеренок;
• поломка зубьев в блоке передач;
• постоянное срабатывание трения вилок переключения;
• износ валов и подшипников приводит к невозможности сменить передачу;
• поломались сальники;
• закончилось или пришло в негодность масло.

Решением проблем является замена деталей. Купить все запчасти можно на рынке.

Детали для ремонта коробки передач газ 3309

дизель ГАЗ

Ремонт КПП автомобиля ГАЗ 3302, ГАЗ 2705

Коробка переключения передач – это составляющая трансмиссии. Она изменяет передаточное число и крутящий момент, передаваемый от двигателя на приводные колеса автомобиля. Коробка переключения передач имеет весьма внушительный ресурс работы и способна безотказно функционировать в течение всего срока эксплуатации автомобиля. Но для этого необходимо своевременное и качественное обслуживание КПП.

Сегодня мы будем разбирать коробку передач автомобиля Газель. Сольем масло. Для этого понадобится шестигранник на 12 мм. Если на пробке обнаружена стружка – значит, в коробке передач есть износ.

Производитель рекомендует заливать 1,2 л. масла в коробку передач, но мы рекомендуем лить минимум 1,5 л., для избежания «масляного голодания» на пятой передаче, во время перегруза.

Разбираем коробку передач. Для удобства зажмем её в тисках хвостовиком вниз, под углом.

Откручиваем головкой на 12 мм все болты, начиная с переднего фланца и первичного вала, затем крышку рычага КПП. Болты соединения корпуса коробки удобнее откручивать головкой с «карданчиком».

Головкой на 13 откручиваем болты крепления шестерни задней передачи.

Снимаем фланец первичного вала и счищаем остатки прокладки с герметиком на корпусе.

Далее необходимо снять стопорное кольцо, иначе не удастся располовинить коробку.

Снимаем верхнюю половинку корпуса.

Отворачиваем вилки. Пассатижами вынимаем шток включение передач.

Будьте осторожны, могут выпасть подшипники. Первым снимаются крайние штоки, затем центральный. На нём есть дополнительный шток фиксации.

При износе штока замене подлежит только рабочая часть. Целиком менять шток нецелесообразно.

Следующую операцию необходимо проводить с помощником. Узкогубцами отжимаем стопор и держим, поднимая блок шестеренок до момента, выхода из сцепления.

Вынимаем блок шестерён и начинаем осмотр, если на шестернях обнаружены сколы их необходимо заменить.

При разборе «коробки» рекомендуем заменить сальники первичного вала и сальники хвостовика.

Снимаем первичный вал. Внутри вала находится 14 роликов, которые крутятся на валу. Для замены подшипника необходимо снять стопорное кольцо.

Так как подшипник посажен на вал, его оттуда необходимо выбить. Все остальные передачи разбираются по аналогии. Снимается стопорное кольцо, извлекаются шестерни, проводится осмотр на сколы.
