Двигатель газ 53

Почему жидкость вытекает?

Если постоянно наблюдается снижение уровня антифриза в баке, значит, где-то есть утечка. Необходимо исследовать каждую деталь, чтобы быстро выявить и устранить повреждение.

Что будет, если провести замену слишком поздно?

Жидкость для охлаждения теряет свои свойства с течением времени. С каждым годом система охлаждения будет работать все хуже. Если не менять антифриз вовремя, вы рискуете следующим:

1. Двигатель будет греться быстрее. Если он постоянно работает при повышенной температуре, система рискует быстро сломаться.
2. Жидкость замерзнет в баке. В результате зимой вы не сможете завести машину.
3. Может повыситься давление. Из-за этого начнет вытекать антифриз.

Система регулирования давления в шинах автомобиля ГАЗ-66

Система регулирования позволяет изменять давление воздуха в шинах с места водителя, как на стоянке, так и на ходу автомобиля, контролировать давление в шинах, а также продолжать движение автомобиля при небольших повреждениях шины.

На Горьковском автомобильном заводе в 1964 году был разработан и запущен в производство грузовик ГАЗ 66. Первое время на нем устанавливался одноименный двигатель ГАЗ 66, после чего он был заменен на более мощный ЗМЗ 66-06. Начиная с 1980 года, машины ГАЗ 66 стали агрегатироваться моторами ЗМЗ 511, в наши дни ставятся ЗМЗ 513. Автомобиль ГАЗ 66 относится к категории полноприводных грузовых транспортных средств. Этот уникальный грузовик продолжает пользоваться большой популярностью, благодаря отличным внедорожным характеристикам.

Технические характеристики двигателя ГАЗ 66

Тип мотора	Карбюратор (К-126, К-135)
Количество цилиндров	8
Число тактов	4
Компоновка	У-образный мотор
Вид системы охлаждения	жидкостная
Рабочий объем двигателя ГАЗ 66, ЗМЗ 511	4, 254 литра
Мощность двигателя ГАЗ 66, ЗМЗ 511	120 лошадиных сил
Крутящий момент	284,4 Нм (при 2500 об/мин коленвала)
Диаметр цилиндров	92 мм
Длина хода поршня	80 мм
Вес мотора	262 кг
Степень сжатия	6,7
Потребляемое топливо	бензин марки А-76 (низкооктановый)
Количество расходуемого топлива на 100 км	от 20 до 25 литров
Формула включения цилиндров	1-5-4-2-6-3-7-8

В конструкцию двигателя ГАЗ 66 входит предпусковой подогреватель марки ПЖБ 12.

Область применения двигателя ЗМЗ 511 и его модификаций – это грузовики средней грузоподъемности:

• ГАЗ–53;
• ГАЗ-66;
• ГАЗ–3307;
• ГАЗ-66-1;
• ГАЗ-66А, Б, Д, П, Э;
• ГАЗ-66-01, 02, 03, 04, 05, 11, 12, 14, 15, 16.

На базе двигателя внутреннего сгорания ЗМЗ 511 создана модификация ЗМЗ 513. Данная модель мотора предназначена для транспортных средств, эксплуатируемых в усложненных условиях:

1. Военная техника.
2. Перевозка грузов по пересеченной местности и пр.

Новый силовой агрегат имеет ряд существенных отличий от базовой модели:

1. Вес двигателя ЗМЗ-513 равен 275 кг.
2. Поддон двигателя имеет другую конфигурацию.
3. Рабочие элементы электрооборудования выполнены в экранированном исполнении.

Базовый ГАЗ-53 с двигателем ЗМЗ-53

С лета 1964 года началось производство небольшими партиями более современной версии ГАЗ-53 — с восьмицилиндровым двигателем ЗМЗ-53. Кроме нового двигателя машина получила сцепление иной конструкции и усовершенствованное электрооборудование. Машина комплектовалась модернизированной подвеской и задним мостом с главной парой с гипоидным профилем зубьев шестерен. Из внешних отличий самым заметным стало изменение облицовки радиатора. Если на ГАЗ-53Ф фары стояли вверху облицовки, то на ГАЗ-53 они сместились вниз.

ЗМЗ-53 получил блок цилиндров, отлитый из алюминиевого сплава АЛ4. Этот блок стал первым в мире блоком двигателя, изготовленным методом литья под давлением. Благодаря такой технологии удалось снизить вес детали более чем на 20 кг и габаритную длину более чем на 45 мм. В остальном ЗМЗ-53 представлял собой классический V-образный четырёхтактный двигатель с распределительным валом в развале блока цилиндров. Привод клапанов – штанговый. Основные технические характеристики двигателя ГАЗ-53 — при рабочем объёме цилиндров 4254 куб. см двигатель развивал крутящий момент до 29 кг/м в диапазоне 2000-2500 об/мин. Мощность из-за ограничителя оборотов не превышала 115 л. с. (при 3200 оборотах). Двигатель имел невысокую степень сжатия 6,7 единиц и работал на бензине А76. Техническая характеристика автомобиля ГАЗ 53

Длина автомобиля	6395 мм
Ширина автомобиля	2380 мм
Высота автомобиля (по крыше кабине, без нагрузки)	2220 мм
Длина платформы	3740 мм
Ширина платформы	2170 мм
Высота бортов платформы	680 мм
Максимальный вес прицепа	4000 кг
Снаряжённая масса	3200 кг
Грузоподъёмность, не более	4000 кг

Стоит отметить, что в течение всего производства двигателей ГАЗ-53 технические характеристики и параметры многих узлов оставались неизменными (например, размеры цилиндра (92 мм х 80 мм)).

Питание топливом принудительное с помощью бензонасоса Б9Д. Бензонасос устанавливался на картере двигателя ГАЗ-53. Технические характеристики насоса — диафрагменного типа с производительностью до 140 л/ч. Для фильтрации топлива стоял щелевой фильтр с отстойником и дополнительно перед карбюратором ставился сетчатый фильтр тонкой очистки. Запас бензина 90 литров находился в бензобаке на раме под кабиной.

Первые версии ЗМЗ-53 оснащались двухкамерным карбюратором К 126Б с падающим потоком. Карбюратор оснащался механическими экономайзером и ускорительным насосом, а также пневматическим ограничителем оборотов двигателя. Воздух для двигателя проходил очистку в инерционно-масляном фильтре с двухступенчатой очисткой воздуха. Фильтрующий сменный элемент изготавливался из капрона.

Смазка двигателя комбинированной схемы – под давлением и разбрызгиванием. Для очистки масла применялась центрифуга. Давление масла создавалось шестерёнчатым насосом, с забором масла из поддона двигателя. Двигатель оснащался масляным радиатором с воздушным охлаждением. Радиатор монтировался перед основным радиатором жидкостной системы охлаждения. Опционально мог быть установлен жидкостный подогреватель ПЖБ12.

Детали и узлы системы

Схема устройства охлаждения двигателя Лада Приора достаточно простая и присущая всем инжекторным версиям. Охлаждающая жидкость циркулирует по кругам — большому и малому. Рассмотрим, детали узла «охлаждайки» более детальнее.

Радиатор и электровентилятор

Радиатор и электровентилятор обеспечивают постоянную температуру мотора в пределах 87-103 градуса Цельсия, чтобы двигатель не перегрелся. На первых моделях двигателя устанавливался трёхрядный охладитель медной конструкции. Но, после неудачных испытаний, конструкторами было принято решение сменить радиатор на трёхрядный алюминиевый.

Электровентилятор включается при помощи блока управления, который регулирует температуру мотора при помощи датчика температуры охлаждающей жидкости. Данные о температурном режиме считываются с рубашки охлаждения и подаются на ЭБУ, который включает и выключает основной вентилятор.

Неисправность вентилятора и радиатора охлаждения ведут к плохой циркуляции, и недостаточном охлаждении системы. При этом мотор может перегреваться.

Термостат

Обеспечивает перевод потоков охлаждающей жидкости с малого на большой круг и наоборот. Так, открывается термостат при температурном диапазоне в 60-70 градусов. Это одна из самых важных деталей мотора, поскольку именно она регулирует эффективный и быстрый прогрев движка, а также нормальную работу системы ОЖ.

При прогреве мотора термостат находится в закрытом положении и циркуляция ОЖ обеспечивается по малому кругу без участия радиатора. После открытия термостата жидкость начинает гоняться по большому кругу, что обеспечивает эффективное охлаждение благодаря радиатору.

Неисправность термостата приводит к тому, что двигатель начинает греться, поскольку он находится в закрытом состоянии и зачастую, эта неисправность сопровождается частым включением электровентилятора. Смена термостата проводится легко, для этого просто необходимо слить ОЖ до уровня ниже детали и открутить корпус. Под корпусом находится изделие.

Водяной насос

Водяной насос или помпа служит для обеспечения циркуляции ОЖ по всей системе. Неисправность данного элемента приводит к потере жидкости и перегреву силового агрегата. Обычно износ подшипников внутри изделия приводит к заклиниванию, из-за чего из-под водяного насоса начинается течь.

Отопитель

Одним из неотъемлемых элементов системы охлаждения является система отопителя. Она включает в себя входящий и выходящий патрубок, радиатор и электровентилятор. В зимнее время активно эксплуатируется, чем дополнительно охлаждает движок.

Расширительный бачок и пробка

В расширительный бачок вытесняются газы и пары, которые образуются вследствие эксплуатации системы. Там, этот элемент служить также уровнем ОЖ в системе. Через пробку вытесняется воздух, а также горячая «охлаждайка» при перегреве силового агрегата.

Патрубки

Патрубки — промежуточные элементы, через которые циркулирует охлаждающая жидкость, а также соединяются разные элементы системы. Неисправность данных деталей может привести к потере жидкости, что может значительно снизить уровень в движке. Обычно, в зависимости от пробега и местности эксплуатации данные детали рекомендуется менять один раз на 100 000 км пробега.

Датчик температуры

Датчик температуры охлаждения считывает данные о температурном режиме и передаёт их в электронный блок управления, который проводит регулировке температуры. Устанавливается он на термостате. Неисправность элемента может привести к тому, что мотор будет перегреваться, поскольку электровентилятор не будет включаться.

Водяная рубашка

Водяная рубашка охлаждения находится внутри блока цилиндров и головки блока. Она обеспечивает вывод тепла с этих элементов, которые нагреваются в процессе эксплуатации. Так, при помощи водяного насоса и патрубков жидкость двигается в радиатор, где собственно и происходит охлаждение, а затем возвращается для поглощения нового тепла.

Варианты тюнинга

С целью придать более привлекательный вид и улучшить характеристики двигателя ГАЗ-53 практикуют следующие виды тюнинга:

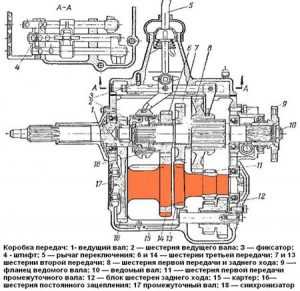

КПП ГАЗ-3309 – схема

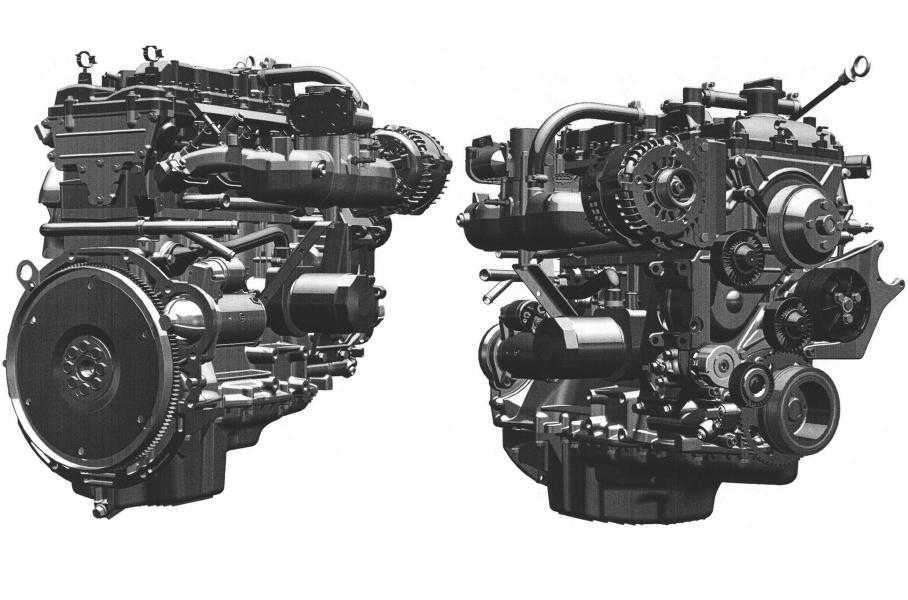

• Полная замена мотора – предусматривает установку дизельного, более мощного мотора. При этом уменьшается расход топлива, повышается срок эксплуатации до 400 тыс. км пробега. А также обслуживание мотора не составит большого труда.
• Заваривают крепления, меняют топливный бак, электропроводку, выхлопную систему и переделывают карданный вал.
• Обновление кабины на автомобиле ГАЗ-53 предусматривает установку центрального замка и сигнализации.
• Замена заднего моста от ГАЗ-3307. Это характеризуется подвеской особой прочности и самостоятельно блокирующимся задним мостом.
• Обновление трансмиссии – рекомендуется замена коробки передач от ГАЗ-3309.

Область использования двигателей ГАЗ 53 в наши дни

Грузовые автомобили ГАЗ 53 до сих пор активно эксплуатируются, на многих из них установлены дизельные моторы. Однако встречаются также и машины, работающие на родном силовом агрегате. Основные недостатки устаревших моделей:

• вследствие излишней экономичности бензинового двигателя ГАЗ-53, его технические характеристики не соответствуют нынешним требованиям комфорта;
• устройство кабины устаревшей конструкции не обогревается в зимний период;
• сидения непривычно жесткие, некомфортабельные;
• руль не оборудован гидроусилителем.

Чаще всего такие машины используются в комплекте со специализированными надстройками:

• цистернами для различных жидкостей;
• ассенизационными устройствами;
• фургонными кузовами;
• коммунальными приспособлениями;
• пожарной техникой и пр.

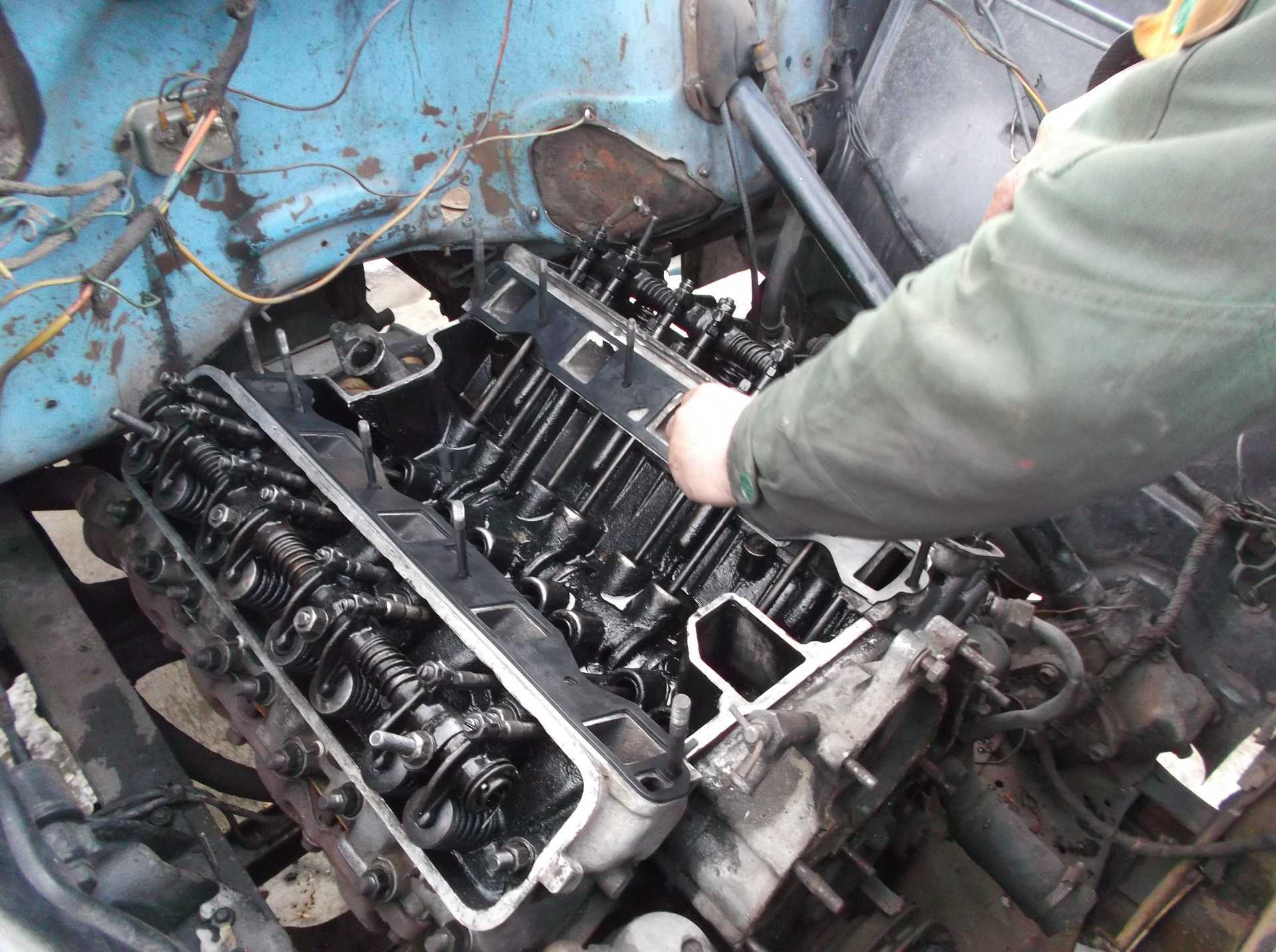

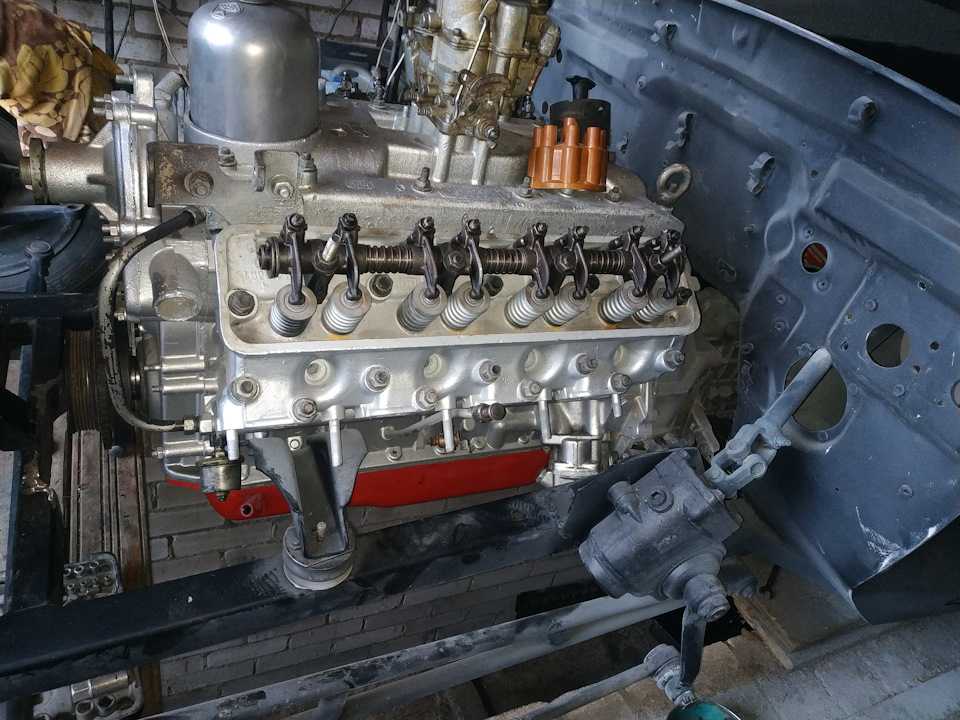

Доработка мотора Газ 53

Поскольку силовая установка ГАЗ-53 неприхотлива, с повышенным ресурсом, часто умельцы используют двигатель для тюнинга. Дополнительно стимулирует проведение работ доступность цены устройства и запасных частей. По этой причине владельцы предпочитают устанавливать мотор на другие машины, например «Газель» и «УАЗ».

Кажется, что для таких автомобилей двигатель не подходит по весовым и габаритным показателям. Но, благодаря использованию алюминия, мотор на самом деле весит относительно мало (230-270кг). Этот фактор не влияет негативно на ходовую часть, мотор помещается в пространстве под капотом, и совместим с этими автомобилями. Для адаптации под меняющиеся условия в конструкции изделий меняют некоторые элементы: крепления, охлаждения и тому подобное.

Улучшенный ГАЗ-53:

Востребованная доработка, это установка инжектора на силовой агрегат. Процедура требует знаний и умений, поскольку настроить двигатель под измененные показатели сложно. Штатный карбюратор не в состоянии сделать потребляемую смесь улучшенной консистенции, поэтому инжектор в этом случае актуален. К слову, попытки установить изделие на мотор предпринимались и со стороны завода. Так, в восьмидесятых годах модификации двигателей «504.10» и «5232.10» получили в штатной комплектации впрыск топлива. Инжекторный мотор отличался повышенной мощностью, экономичностью, увеличенным диапазоном настроек. Однако, в серийный выпуск эти двигатели не попали и большинству пользователей о модификациях ничего не известно.

Полные технические характеристики авто

Габаритные размеры автомобиля
Длина, мм	6330
Ширина, мм	2330
Высота по кабине, мм	2350
Колесная база, мм	3770
Дорожный просвет под балкой передней оси / задним мостом, мм	347 / 265
Колея передних/задних колес, мм	1700 / 1560
Габаритные размеры грузовой платформы
Длина, мм	3490
Ширина, мм	2170
Высота, мм	510

Технические характеристики

Грузоподъемность, кг	4500
Масса автомобиля, кг
Снаряжённая	3200
Полная	7850
Коробка передач	механическая пятиступенчатая синхронизированная
Подвеска колёс
Передняя	Зависимая, рессорная, с гидравлическими амортизаторами
Задняя	Зависимая, рессорная
Тормоза
Рабочая тормозная система	двухконтурная, с гидравлическим приводом
Передние	Барабанные
Задние	Барабанные
Рулевое управление
Тип	винт — шариковая гайка
Колеса
Диски, размерность	152Б-508
Шины, размерность	8,25R20

Двигатель

ЗМЗ-511.10	V-8х90°, 4-х тактный карбюраторный двигатель с жидкостным охлаждением
Рабочий объём, л	4,25
Степень сжатия	7,6
Мощность, л.с. (кВт) / об/мин	119 (87,5) / 3200
Максимальный крутящий момент, кГс*м (Н*м) / об/мин	28 (274,7) / 2250
Топливо	А-76

Эксплуатационные показатели

Максимальная скорость, км/ч	90
Время разгона до 80 км/ч, с	64
Расход топлива, л/100 км (по ГОСТ 20306-90)
при 60 км/ч	19,6
при 80 км/ч	26,4
Максимальный подъем, преодолеваемый автомобилем, %, не менее	25
Емкость топливного бака, л	105

Диагностирование системы охлаждения двигателя

Общее диагностирование технического состояния системы охлаждения заключается в определении ее герметичности и теплового баланса.

Заключение о герметичности системы делают, визуально убедившись в отсутствии утечки ОЖ при работающем и неработающем двигателе, а также по скорости убывания жидкости из расширительного бачка в процессе эксплуатации автомобиля.

О тепловом балансе системы судят по времени прогрева двигателя и поддержанию его номинальной рабочей температуры при нормальной нагрузке. Проверку производят с помощью указателя температуры охлаждающей жидкости.

Работа системы охлаждения считается удовлетворительной, если температура двигателя удерживается в пределах 85…95 °С при движении нагруженного автомобиля со скоростью около 90 км/ч.

Проверить общее состояние системы охлаждения и найти конкретные места утечки ОЖ можно при подаче воздуха под небольшим давлением в систему охлаждения.

Для проверки герметичности системы охлаждения можно использовать воздушную сеть (рис. 1, а), а в случае ее отсутствия, воздушный насос (рис. 1, б), которые подсоединяют к пробке расширительного бачка или радиатора.

С помощью редуктора или насоса поднимают давление до величины давления открытия пробки расширительного бачка (0,09…0,13 МПа) в течение 2 мин. Следят за показанием манометра: давление должно быть стабильным, в противном случае визуально определяют утечки ОЖ или проверяют охладители отдельных составных частей двигателя (системы рециркуляции, радиатор охлаждения масла и т.д).

Причиной быстрого убывания ОЖ в системе может быть неправильная работа клапана пробки расширительного бачка и ее недостаточная герметичность. При появлении этой неисправности необходимо проверить состояние клапана пробки и давление его открытия (значение давления указано в технических характеристиках данного двигателя).

Рис. 1. Проверка герметичности системы охлаждения с использованием воздушной сети (а) и воздушного насоса (б): 1 — пневморедуктор; 2 — манометр; 3 — герметизирующая насадка; 4 — радиатор; 5 — насос; 6 — пробка расширительного бачка

Работоспособность радиатора определяют по разности температур ОЖ в его верхней и нижней части, которая должна быть в пределах 8…12 °С. Уменьшение разности температур указывает на наличие накипи в трубках радиатора или на его загрязнение.

При проверке термостата его снимают с двигателя и помещают в емкость с жидкостью, имеющей температуру окружающего воздуха. Можно использовать обычную воду, но, учитывая, что температура ОЖ в современных двигателях может превышать 100 °С, желательно применять технический глицерин, температура кипения которого выше. В случае же использования воды можно установить только начало открытия клапана. Жидкость постепенно нагревают; при температуре 70…80 °С (в зависимости от модели двигателя) должно начаться открытие клапана термостата. За температуру начала открытия принимается та, при которой ход клапана, расположенного со стороны входного патрубка радиатора, составляет 0,1 мм. Для более точного определения величины хода можно использовать индикатор часового типа на кронштейне. Дальнейшее повышение температуры до 90…110 °С (в зависимости от модели двигателя) должно привести к полному открытию клапана (6…8 мм). Если после проведения вышеописанной проверки установлено, что термостат не удовлетворяет указанным условиям, его заменяют новым, так как ремонту он не подлежит.

При появлении утечки ОЖ из радиатора, если найти место утечки не представляется возможным, радиатор проверяют на герметичность. Существуют два способа проверки: непосредственно на автомобиле и при снятом радиаторе.

При проверке на автомобиле радиатор заполняют водой, все патрубки закрывают заглушками, оставив один открытым (через него в радиатор подают воздух под давлением примерно 0,1 МПа). По месту появления воды и определяют место утечки.

Однако из-за сложности доступа к радиатору удобнее проверять его, сняв с автомобиля. После снятия закрывают заливную горловину и все патрубки радиатора, оставив один открытым, через него подают в радиатор воздух под давлением примерно 0,1 МПа. Радиатор помещают в ванну с водой и наблюдают за появлением пузырьков воздуха, которые и укажут точное место утечки.

Жидкостный насос проверяют на отсутствие утечек через нижнее контрольное отверстие. Если при работе насос издает шум, проверяют также его осевой люфт. При появлении утечки ОЖ из жидкостного насоса, шума при работе и увеличенного осевого люфта насоса, его снимают с двигателя, разбирают, проверяют и при необходимости ремонтируют или заменяют насос.

Проверку электрических элементов системы охлаждения проводят с помощью сканеров и тестеров.

Обслуживание двигателя Газ 53

Тяговая установка ГАЗ-53 относится к моторам с повышенным ресурсом. Двигатель надёжный, живучий, прост в починке и уходе. В то же время, что бы продлить срок эксплуатации, изделие нуждается в постоянном уходе. Проведение манипуляций гарантирует соответствие механизма установленным производителем требованиям.

К перечню мер относятся:

Значение характеризующее, сколько масла в двигателе ГАЗ 53, напрямую связано с работоспособностью агрегата. В мотор заливают минеральную, полусинтетическую и синтетическую смазывающую жидкость. Материал меняют через каждые 5000-10000км пробега.

Замена масляного фильтра:

Подтяжка крепления коллектора и головки остова.

Слабое место силовой установки – коллектор, фиксаторы которого регулируют каждые 30000км пробега и чаще. Аналогичные манипуляции делают с головкой остова.

Проверка уровня жидкости охлаждения.

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

раздел 5

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

https://youtube.com/watch?v=9-pYZaY_HDU

Устройство

ГАЗ 3307 имеет одновременно простую и продуманную конструкцию. Агрегат грузовика дополняет надежная трансмиссия. 4-ступенчатая механическая коробка передач работает совместно с зависимыми подвесками, представленными совокупностью шестерней и валов. Переключение скоростей реализовано за счет сцепления. Корпус трансмиссии имеет вторичный и первичный валы. Последний соединяется с маховиком силовой установки, первый – управляет вращением колес. Для управления 1-ой и 2-ой передачами применяется рычаг переключателя, 3-ей и 4-ой – муфта. В нее также заливается и сливается масло. Отверстие для заливки располагается сбоку чугунного корпуса, для слива – внизу. Индикатором окончания заливки служит отверстие, выполненное сбоку корпуса. Когда из него начинает течь избыток жидкости, то заливку нужно завершать.

Как измерить температуру двигателя Газ 53?

Измерение температуры двигателя Газ 53 является важной процедурой для контроля работы мотора и предотвращения его перегрева. Для этой цели можно использовать различные способы и инструменты

Одним из наиболее распространенных способов является применение термометра. Существуют два основных типа термометров, которые могут быть использованы для измерения температуры двигателя:

1. Механический термометр. Этот тип термометра имеет металлическую стрелку, которая перемещается по шкале в зависимости от температуры. Как правило, его устанавливают на двигателе в специальное отверстие или подключают к термостату.
2. Электронный термометр. Данный тип термометра оснащен электронным сенсором, который измеряет температуру и отображает результат на дисплее. Он может быть подключен к двигателю через специальный датчик или провод.

Для измерения температуры двигателя Газ 53 потребуется следующие инструменты:

• Термометр (механический или электронный);
• Инструкция по эксплуатации термометра;
• Перчатки;
• При необходимости — отвертка или другой инструмент для установки термометра.

Процедура измерения температуры двигателя Газ 53 следующая:

Ознакомьтесь с инструкцией по эксплуатации термометра, чтобы узнать, как правильно его использовать

Возьмите предосторожности и наденьте перчатки, чтобы защитить руки от возможного ожога, особенно при использовании механического термометра. Найдите место на двигателе Газ 53, где будет установлен термометр

Обычно это отверстие или место подключения к термостату. При необходимости, используйте отвертку или другой инструмент для установки термометра. Вставьте термометр в выбранное место и убедитесь, что он установлен надежно и правильно. Включите термометр и дождитесь, пока он покажет текущую температуру двигателя.

После того, как термометр покажет текущую температуру двигателя Газ 53, сравните ее с нормой — в случае Газ 53 это 95 градусов. Если измеренная температура сильно отличается от нормы, необходимо обратиться к руководству по эксплуатации или квалифицированному специалисту для устранения проблемы.

Почему двигатель ГАЗ 53 греется: возможные причины

Часто водители ГАЗ 53 сталкиваются с проблемой перегрева двигателя. Причины этого могут быть разными, и необходимо правильно определить их, чтобы принять соответствующие меры для устранения проблемы. Рассмотрим самые распространенные причины перегрева двигателя ГАЗ 53.

1. Недостаточное количество охлаждающей жидкости

Одной из самых распространенных причин перегрева двигателя ГАЗ 53 является недостаточное количество охлаждающей жидкости (антифриза) в системе охлаждения. При недостатке жидкости двигатель не охлаждается должным образом, что приводит к его перегреву. Рекомендуется регулярная проверка уровня охлаждающей жидкости и ее доливание при необходимости.

2. Поврежденный термостат

Термостат – это устройство, регулирующее температуру охлаждающей жидкости. Если термостат не функционирует должным образом и не открывается вовремя, двигатель может перегреться. Поврежденный термостат необходимо заменить, чтобы восстановить нормальный режим охлаждения двигателя.

3. Плохое состояние радиатора

Радиатор – основной элемент системы охлаждения двигателя. Если радиатор забит пылью, налетом или другими загрязнениями, он не сможет выполнять свою функцию эффективно, что приводит к перегреву двигателя. Рекомендуется регулярно очищать радиатор от загрязнений и при необходимости заменять его.

4. Неисправная помпа водяного насоса

Помпа водяного насоса отвечает за циркуляцию охлаждающей жидкости по системе охлаждения двигателя. Если помпа не исправна, жидкость не будет циркулировать должным образом, что приведет к перегреву двигателя. При неисправности помпы водяного насоса ее необходимо заменить.

5. Неправильная работа вентилятора

Вентилятор системы охлаждения отвечает за подачу дополнительного воздуха на радиатор при повышенной температуре двигателя. Если вентилятор не работает, двигатель может перегреваться. Необходимо проверить работу вентилятора и, при необходимости, заменить его.

Помимо указанных причин, перегрев двигателя ГАЗ 53 также может быть вызван другими факторами, такими как неисправность датчиков температуры, слабая зарядка аккумулятора, неисправность системы зажигания и др. В случае перегрева двигателя рекомендуется обратиться к специалисту для проведения диагностики и устранения проблемы.

Особенности устройства системы зажигания двигателя ГАЗ 53

От качества работы элементов системы зажигания зависят такие показатели:

1. Мощность искры.
2. Своевременность ее образования.
3. Полнота сгорания топливовоздушной смеси.

При стабильной работе силового агрегата на электродах появляется электрическое напряжение, необходимое для успешного искрообразования. Если искра слабая или вообще отсутствует, снижаются мощностные показатели двигателя внутреннего сгорания, возрастает потребление горючего. Мощность искры зависит от расстояния между электродами (зазоров) и величины напряжения.

Основные причины, приводящие к сбоям в работе системы зажигания двигателя ГАЗ 53:

1. Искра не образуется при перегреве катушки и коммутатора. При этом двигатель не заводится пока не снизится их температура, чтобы появилась искра.
2. Пробой и искрение высоковольтных проводов.
3. Подгорание контактов подвижного бегунка на трамблере.
4. Прогорание крышки распределителя в местах расположения пружины.
5. Выход из строя свечей зажигания.

С целью предотвращения перегрева двигателя, рекомендуется отрегулировать процесс зажигания. Для это производится настройка зазоров между электродами системы с помощью специального устройства под названием «автомобильный стробоскоп». При помощи данного прибора опытные мастера настраивают и контролируют угол опережения зажигания.

При раннем зажигании возникают следующие неисправности:

• выход из строя прокладки головки блока ГБЦ (пробой);
• прогорание поршней;
• клапанов.

При запаздывании искрообразования:

• возрастает расход бензина;
• перегревается двигатель.

Рис.4. Промывка системы охлаждения ГАЗ-53

1 — радиатор; 2 — блок цилиндров; 3 — водяной насос

Весной и осенью в случае применения воды систему охлаждения ГАЗ-53 промывают. Водяную рубашку двигателя и радиатор промывают отдельно.

Промывку ведут в направлении, обратном циркуляции воды при работе системы (рис.4).

При промывке водяной рубашки двигателя необходимо снять термостат и вывернуть сливные краники. Радиатор снимают и промывают отдельно.

Радиатор ГАЗ-53 ремонтируют только в случае незначительного числа разрушенных трубок (не более 4 шт.) и их подпайке не более чем в пяти местах в сердцевине. Наплыв припоя должен быть не свыше 1,5 см2. После пайки охлаждающие пластины и гофрированные ленты выправляют, радиатор подвергают проверке на герметичность.

Наиболее характерными неисправностями помпы ГАЗ-53 является течь воды через сальник крыльчатки в результате износа уплотняющей шайбы или манжеты сальника и изнашивание подшипника валика. Эти неисправности устраняются заменой изношенных деталей новыми.

Снимают водяной насос ГАЗ-53 с крышки распределительных шестерен. Зажав ступицу шкива в тисках, отвертывают болт крепления крыльчатки водяного насоса и снимают шайбы. Съемником спрессовывают крыльчатку с вала помпы.

Перед снятием крыльчатки, чтобы не повредить резьбу в валике водяного насоса, между торцом валика и болтом съемника необходимо поставить шайбу. Снимают запорное кольцо и вынимают уплотняющую шайбу, манжету сальника, обоймы манжеты и пружину сальника. Промывают и очищают детали водяного насоса.

Собирают крыльчатку с сальником, для чего в заднее углубление на крыльчатке укладывают последовательно пружину сальника, обоймы сальника, резиновую манжету, уплотняющую шайбу, и все эти детали закрепляют запорным кольцом.

Если абсолютная величина изнашивания уплотняющей шайбы невелика, то ее можно установить вновь, повернув неизношенной стороной к корпусу водяного насоса.

Торец корпуса помпы ГАЗ-53, по которому работает уплотняющая шайба, смазывают тонким слоем графитового смазочного материала перед напрессовкой крыльчатки на валик насоса. Это улучшает качество приработки рабочих поверхностей уплотняющей шайбы и торца корпуса помпы.

Напрессовывают крыльчатку на валик. Напрессовку производят до упора ступицы крыльчатки в торец лыски валика. На болт крепления крыльчатки надевают пружинную шайбу, плоскую шайбу и ввертывают болт в задний торец валика до упора; привертывают помпу к крышке распределительных шестерен, заменив его прокладку новой.

контрольная работа Система охлаждения ГАЗ-53

Устройство и принцип работы автомобиля ГАЗ-53А. Система охлаждения двигателя. Устройство вентилятора и водяного насоса. Уход и промывка системой охлаждения. Ремонт радиатора и устранение основных неисправностей в системе охлаждения. Принципы охраны труда.

Перед скачиванием данного файла вспомните о тех хороших рефератах, контрольных, курсовых, дипломных работах, статьях и других документах, которые лежат невостребованными в вашем компьютере. Это ваш труд, он должен участвовать в развитии общества и приносить пользу людям. Найдите эти работы и отправьте в базу знаний.

Мы и все студенты, аспиранты, молодые ученые, использующие базу знаний в своей учебе и работе, будем вам очень благодарны.

Чтобы скачать архив с документом, в поле, расположенное ниже, впишите пятизначное число и нажмите кнопку «Скачать архив»

Рубрика	Транспорт
Вид	контрольная работа
Язык	русский
