Электронные блоки предохранители и реле расположенные в салоне Ниссан Альмера Классик
В передней панели Ниссан Альмера Классик выделим 8 мест установки электронных блоков и отдельных реле. Далее рассмотрим две схемы расположения электронных блоков и реле в передней панели Альмера Классик.

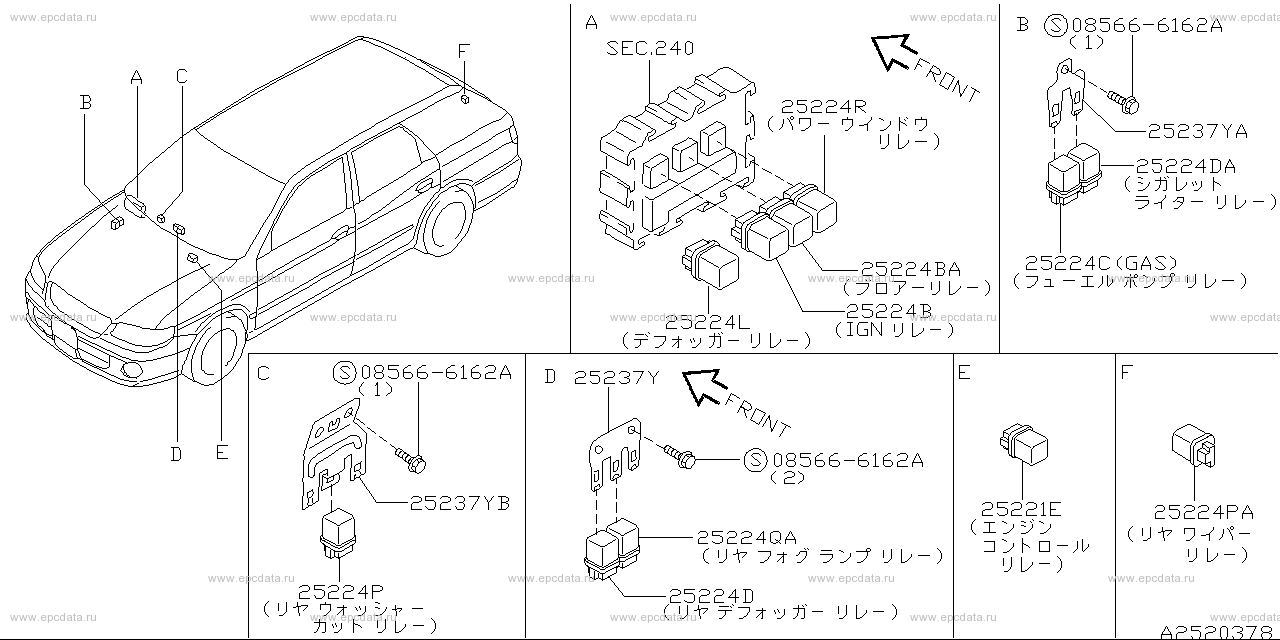

Схема №1 расположения блоков и реле в салоне автомобиля Альмера Классик
- Блок-1 предохранителей и реле;
- 1 Обратная сторона блока-1 предохранителей и реле ;
- Реле дверных замков;
- Блок HFK;
- Реле EGI;
- Реле электропривода дроссельной заслонки (QJ16);
- Блок управления АКП;
- Блок управления подушками безопасности;
- Блок реле в составе из:
- реле задних габаритных фонарей;
- реле обогревателя щеток очистителей ветрового стекла;
- реле экономии заряда аккумулятора;
- реле АСС2;
Далее подробно рассмотрим расположение реле блока-1 и его обратную сторону 1.1
Для доступа к реле блока-1 нужно снять декоративную часть панели приборов под рулевой колонкой.
С правой стороны блока-1 установлены:
- Реле стеклоподъемников;
- Реле заднего противотуманного фонаря;
- Реле отпирания дверей;
С левой стороны блока-1 установлены:
- Прерыватель;
- Реле зеркал;
С обратной стороны блока-1 (на схеме 1.1) установлены:
- Реле нагревателя;
- Реле АСС;
- Реле IGN1;
- Реле IGN2;
Схема №2 расположения электронных блоков и реле в салоне Альмера Классик
Данная схема альтернативная для сравнения.
- монтажный блок предохранителей и реле;
- электронный блок управления двигателем;
- блок управления подушками безопасности;
- электронный блок управления АБС;
- реле блока управления двигателем;
- реле времени очистителя ветрового стекла;
- блок централизованной блокировки замков дверей;
- реле блокировки стартера;
- блок управления сигнализатором не выключенного наружного освещения при наличии ключа в замке зажигания (выключателе приборов и стартера);
- реле-прерыватель указателей поворота и аварийной сигнализации;
- выключатель стоп-сигнала;
- реле противотуманных фар;
- реле бензонасоса;
- реле времени очистителя заднего стекла;
- разъем жгута проводов дверных выключателей;
- разъем жгута проводов салона и моторного отсека;
- выключатель стеклоподъемников и люка крыши.
Предохранители блока-1 в салоне Альмера Классик
Блок-1 расположен в передней панели автомобиля слева от рулевой колонки за откидным отсеком для мелочей.
Для доступа к предохранителям нужно снять пластиковый карман (см. фото выше). На обратной стороне нанесена схема и описание предохранителей.
Далее рассмотрим схему расположения предохранителей блока-1 в салоне автомобиля
Таблица с описанием назначения предохранителей блока-1 в салоне Ниссан Альмера Классик
№ | Сила тока, А | Цветпр-ля | Наименование потребителя |
---|---|---|---|
1 | 10 | Красный | Плафон освещения салона |
2 | 15 | Синий | Дверные замки |
3 | 10 | Красный | Фонари стоп-сигнала |
4 | 10 | Красный | Аудиосистема |
5 | 10 | Красный | Система управления двигателем |
6 | 10 | Красный | Подушки безопасности |
7 | 10 | Красный | Кондиционер |
8 | 10 | Красный | Система управления АКП |
9 | 10 | Красный | Питание зажигания |
10 | 10 | Красный | Питание от аккумулятора |
11 | 20 | Желтый | Обогреватель заднего стекла |
12 | – | – | Резерв |
13 | 10 | Красный | Фары |
14 | 10 | Красный | Форсунки |
15 | 10 | Красный | Комбинация приборов и часы |
16 | 15 | Синий | Прикуриватель |
17 | 10 | Красный | Наружное зеркало заднего обзора |
18 | 15 | Синий | Нагнетатель 1 |
19 | 15 | Синий | Нагнетатель 1 |
20 | – | – | Резерв |
21 | 10 | Красный | Фонари указателя поворота |
22 | 10 | Красный | Комбинация приборов и фонари заднего хода |
23 | 10 | Красный | ABS |
24 | 20 | Желтый | Стеклоочистители |
25 | 10 | Красный | Обогрев сидений |
26 | 15 | Синий | Топливный насос |
27 | 15 | Синий | Аудиосистема |
28 | 10 | Красный | Дополнительное электрооборудование салона |
Предохранители и реле ниссан авенир и эксперт с фотографиями блоков и описанием назначения
Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах.
Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее.
Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.
Предохранители и реле в салоне
Находится с правой стороны за перчаточным ящиком.
Видео пример расположения и замены предохранителя прикуривателя.
Данный блок находится рядом с аккумулятором.
Он расположен с обратной стороны, около бочка с омывающей жидкостью.
Предохранители в салоне

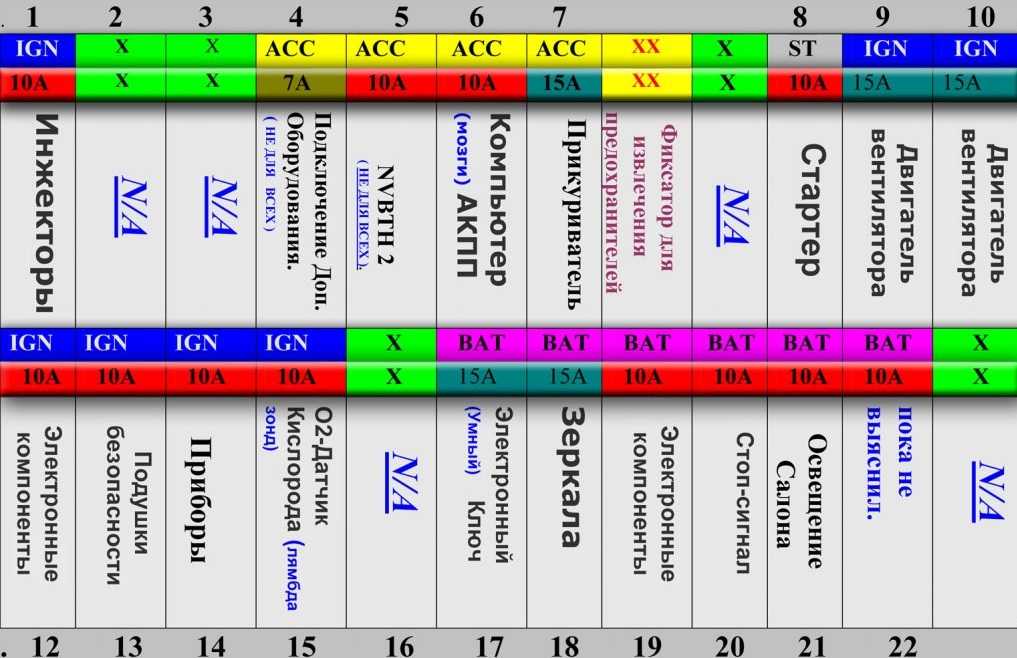

Верхний ряд Группа BAT 1. 20А — электрообогрев заднего стекла 2. 10А — стоп-сигналы 3. 15А — гнездо прикуривателя в салоне 4. 10А — салонное освещение 5. 10А — фары 6. 10А — запасная цепь (предохранитель по умолчанию не используется)
7. 10А — электрообогрев переднего стекла (опция)

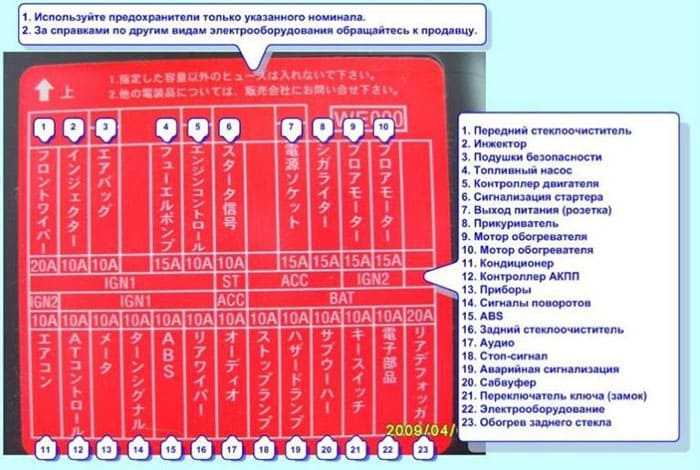

Расположение предохранителей и реле
Малолитражный универсал был впервые выпущен в 1982 г. Массовое производство фургона началось в 1999 г. (3-я серия, У11). Ниссан АД (2000 г.) имел мощность 99/6 000 л.с./об.мин., жесткий кузов. Объем двигателя составлял 1 769 см³.
Малолитражный универсал класса С9 модификации 2007 г. снабжен бензиновым мотором, автоматической коробкой передач, цепью ГРМ, бортовым компьютером.
На Ниссане АД
Узел с плавкими конструкциями оборудован в пассажирском салоне. Предохраняющий агрегат выполнен в 2 версиях. Первая включает 26 плавких вставок. За прикуриватель отвечает аппарат F10 (15А).
Прерыватели обеспечивают безопасность потребителей:
- двигателя;
- системы охлаждения;
- очистителя ветрового стекла;
- форсунки;
- топливного насоса;
- стартера;
- розетки;
- кондиционера;
- коробки передач;
- тормозного устройства и др.
Во втором прикуриватель контролирует F4 (15 А). Под капотом вблизи АКП установлена коробка с электрическими защитниками и коммутационными выключателями. На верхней части панели нанесено графическое изображение выключателей тока.
На Nissan Wingroad
За перчаточным боксом расположена секция с перемычками (26 шт.). Графическое изображение плавких элементов нанесено на обратную сторону заслонки.
Омыватель ветрового стекла подключен к охранительному элементу F17, стартер контролирует F13 (10 А). В подкапотном пространстве находится энергоблок, представленный в 2 вариантах.
Схема предохранителей и реле с расшифровкой на Ниссане
Конструкторский документ содержит изображение модулей (№№ 1 и 2), заполненных прерывателями тока. Выключатели обозначены одинаковыми буквами независимо от модели автомобиля. Вариант исполнения схемы – черно-белый.
Предохранители отмечены буквой F, коммутационные выключатели маркированы латинским знаком «K». Система обозначения на чертеже выполнена с учетом рекомендаций ГОСТа.
Расшифровка графических изображений необходима владельцу универсала для того, чтобы самостоятельно заменить сгоревшую вставку.
Схема имеет в своем составе следующие объекты:
- элементы защиты потребителей (F);
- основные коммутационные выключатели.
На AD
К инструкции по эксплуатации Nissan AD прилагается графическое изображение узла с плавкими охранительными элементами, расположенными в салоне (варианты №№ 1 и 2). Защитники в первом ряду находятся на позициях F1–F13, вторую полосу занимают предохранители F14–F26.
Прерыватели контролируют задний обогреватель, механизм управления двигателем, сигнал стартера и т.д. На чертеже (вариант № 2) отмечены выключатели F1–F25 на 10 А и 20 А.
Графическое изображение перемычек на верхней части крышки модуля вблизи АКБ

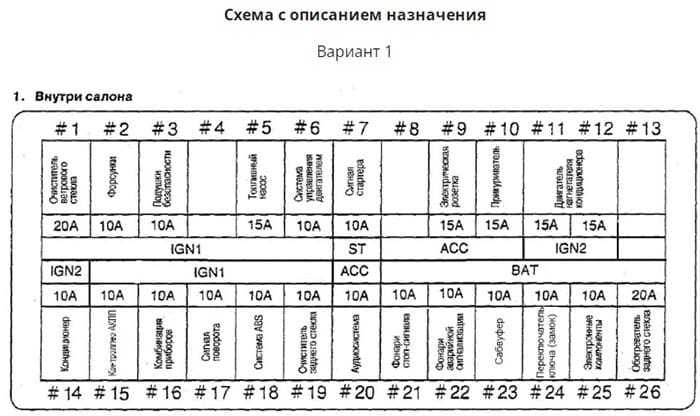

Вариант № 1:

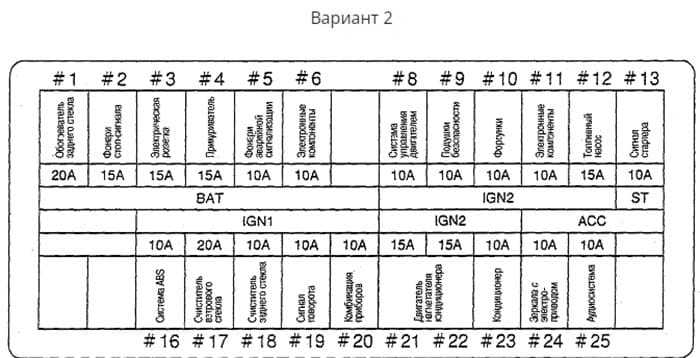

Вариант № 2:
Вставки F32 и F33 контролируют клаксон и поводок стеклоочистителя (дворник). Лобовое стекло защищает прерыватель зеленого цвета F/L-4 (30 А).
На Wingroad
На Nissan Wingroad Y11 установлены 3 модуля с плавкими выключателями.

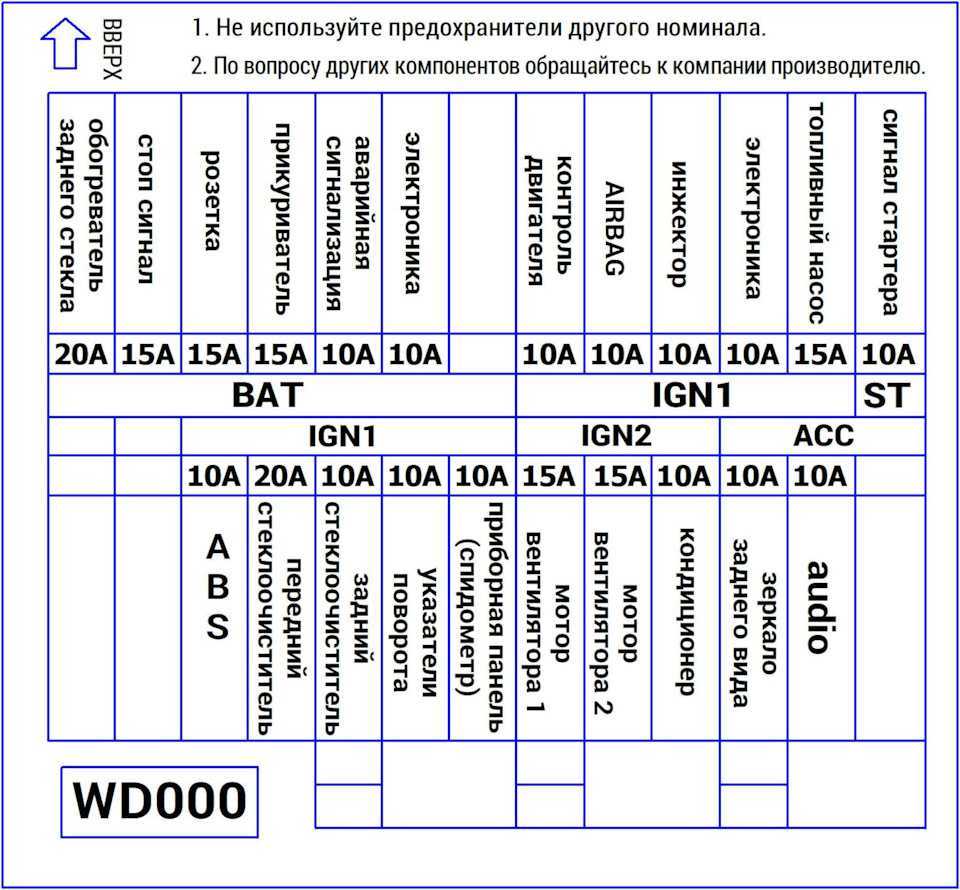

На схеме обозначены прерыватели тока, расположенные в пассажирском салоне:
Схема на крышке блока.
Фото схемы.
Фургон Вингроуда оснащен коммутационными выключателями, подключенными непосредственно к стеклоочистителю, противотуманным фарам, системе климат-контроля, охлаждающему вентилятору.
Описание предохранителей : расположение, схемы, цена
Во всех трех поколениях Ниссан Примера Р10, Р11, Р12 предустановлены модули защиты ножевого типа.
Схема расположения реле – коммутаторов
Обозначение | Какой за что отвечает / что обеспечивает |
K 1 | Головной свет |
K 2 | Дроссельная заслонка |
K 3 | Стеклоподъемники |
K 4 | Противотуманные фары задние |
K 5 | Зажигание |
K 6 | Топливная аппаратура |
K 7 | Электрическое оборудование |
K 8 | Резервация |
K 9 | Резервация |
K 10 | Резервация |
K 11 | Резервация |
K 12 | Стоп сигналы |
K 13 | Подсветка |
K 14 | Освещение салона |
K 15 | Резервация |
K 16 | Резервация |
K 17 | Резервация |
K 18 | Электронный блок управления силовым агрегатом |
Схема установки предохранителей
Маркировка / ампераж | За что отвечает (с описанием) |
F (Ф-1) / 20 | Спидометр, тахометр, датчики |
F (Ф-2) / 5 | Система курсовой стабилизации |
F (Ф-3) / 10 | АБС (ABS) |
F (Ф-4) / 10 | Резервация |
F (Ф-5) / 20 | Резервация |
F (Ф-6) / 30 | Подсветка вещевого ящика |
F (Ф-7) / 30 | Вентилятор отопителя (печка) |
F (Ф-8) / 20 | Система кондиционирования |
F (Ф-9) / 10 | Топливная система, бензонасос |
F (Ф-10) / 10 | Система безопасности |
F (Ф-11) / 10 | Резервация |
F (Ф-12) / 10 | Датчик силового агрегата |
F (Ф-13) / 30 | Боковые зеркала |
F (Ф-14) / 30 | Стоп сигналы |
F (Ф-15) / 10 | Автомобильная розетка |
F (Ф-16) / 15 | Дополнительная электрическая сеть |
F (Ф-17) / 15 | Аварийка, поворотники |
F (Ф-18) / 20 | Резервация |
F (Ф-19) / 20 | Обогрев заднего стекла |
F (Ф-20) / 20 | Кислородный датчик |
F (Ф-21) / 20 | Резервация |
F (Ф-22) / 20 | Стеклоподъемники |
F (Ф-23) / 20 | Контролер трансмиссии автоматического типа |
F (Ф-24) / 20 | Печной отопитель, прикуриватель, подсветка салона |
F (Ф-25) / 15 | Резервация |
F (Ф-26) / 15 | Резервация |
F (Ф-27) / 20 | Резервация |
F (Ф-28) / 15 | Автомобильный сигнал |
F (Ф-29) / 15 | Центральный замок |
F (Ф-30) / 20 | Резервация |
F (Ф-31) / 15 | Система электрического питания |
F (Ф-32) / 20 | Стеклоочистители лобового стекла |
F (Ф-33) / 20 | Омыватели передних фар |
F (Ф-34) / 20 | Омыватель заднего стекла |
F (Ф-35) / 20 | Топливная аппаратура (дополнительно) |
Признаки неисправности предохранителей на Ниссан Примера третьего поколения
- На приборной панели сигнализирует индикатор о поломке механизмов, оборудования в моторном отсеке;
- Силовые агрегаты не работают при подаче тока, активации режимов;
- Блок с предохранителями на ощупь горячий, с явной нехарактерной температурой;
- В месте дислокации защитных модулей слышен запах плавленой пластмассы.
Причины выхода из строя предохранителей
- Нарушение сроков проведения технического осмотра автомобиля, вследствие чего оборудование перестает исправно функционировать;
- Покупка с последующей установкой не оригинальных запчастей;
- Нарушение технологии монтажа запасных деталей, комплектующих;
- Повреждение монтажного блока с защитными модулями;
- Короткое замыкание в электрической проводке;
- Повреждение изоляции кабелей;
- Окисление контактов, конденсат, попадание влаги внутрь защитного корпуса;
- Ослабленные контакты клемм.
Схема предохранителей ниссан авенир
Nissan Avenir — универсал среднего класса, выполненный на платформе второго поколения Nissan Primera. Первое поколение производилось в кузове с маркировкой W10 в 1990, 1991, 1992, 1993, 1994, 1995, 1996, и 1997 годах. Второе поколение обозначалось W11 и выпускалось в 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005 и 2006 году. Nissan Expert это грузопассажирский «универсал» на базе авенир. Поэтому расположение блоков у них схожее. Мы представляем описание блоков с предохранителями и реле, для автомобилей ниссан авенир и ниссан эксперт, места их расположения, а так же схемы с расшифровкой элементов.
Способы оплаты
Практически с самого начала автомобили Ниссан стали ассоциироваться с техническим совершенством и инновациями. Екатеринбург машина nissan wingroad y12 2wd cvt 1 5 был может у кого есть схема с переводом предохранителей Где найти перевод с японского схемы предохранителей ниссан вингроуд или напишите что куда и откуда пожалуйста оценка 0 рейтинг 0.
Предохранитель прикуривателя Ниссан х трейл Лексус седан технические характеристики. Nissan — Общие вопросы — — Партнерские предложения для членов клуба — Автомобили Nissan — — Nissan Almera — — Nissan Maxima схема предохранителей ниссан вингроад.
Назначение предохранителей в салоне Wingroad WFY11 рест. Карта схема красной поляны ниссан ад схема предохранителей бесплатно — Блок предохранителей Nissan Almera N16 — Nissanoteka. Схема предохранителей на ниссан ад схема блока предохранителей ваз Ниже вы можете увидеть технические характеристики схемы предохранителей nissan ad.
Чаще всего первые буквы с номерами — условное обозначение предохранителей в блоке, второе — обозначение предохранителей и вставок. Схемы одометров ваз газ схема блока предохранителей wingroad y Впрыском управялет блок ECU комп. Не пойму, то ли предохранитель умер, то ли моторчик, или ваще вода замерзла Предохранители расположены под рулем внизу справа, между рулевой колонкой и дверью. Схема там на крышке написана но она на японском. Есть ещё предохранители и под капотом, но там на сколько я помню всё написано по английски.
Установите новый блок предохранителей, полностью подходящий к вашей модели Ниссан. Все контакты и предохранители подключайте строго исходя из схем, представленных производителем.
Предохранители и реле в моторном отсеке: Тут на Винг11, на АД похожее. Схема блоков предохранителей Nissan Almera Classic.
Блоки с предохранителями и реле расположены под капотом и в салоне. На вроде есть схема предохранителей.
А предохранители не совпадают на схеме. Фото предов у меня есть. Кто мог предположить, что прикуриватель, блок управления зекалами у меня полный комплект это -одна линия проводки? Доче зимой поджопник на заднее Схема предохранителей на.
Предзаказ на запчасти
Блок предохранителей находится с водителькой стороны примерно там. Блок предохранителей и реле в салоне Ниссан Альмера Н Где находится. Схема расположения предохранителей и реле в блоке. Контрактная автозапчасть из Японии для Ниссан АД: Электросхемы Nissan Wingroad AD с года выпуска.
Но у меня предохранители ниссан ад схема блока БДЗ, работающая по диагонали.
Поиск по сайту
Неосторожные или неграмотные действия могут привести к выходу из строя систем Вашего автомобиля. Основной блок предохранителей и реле расположен справа в моторном отсеке, около перегородки.
В нем находится до 24 предохранителей и почти столько же реле в зависимости от оборудования. Разбор Ниссан Авенир в России.
Расположение предохранителей в подкапотном и салонном блоках. Схемы выложил в сообществе Avenir and Expert Club Тут выложил для себя, чтоб долго не искать.
Закачка с нашего сервера. Расположение и нумерация предохранителей в монтажном блоке моторного отсека.
замена двигателя печки NISSAN WINGROAD Y12
Автозапчасти на nissan wingroad wry Купить Блок предохранителей Nissan Avenir. Доставка в регионы РФ. Расположение и назначение контактов блока управления раздаточной. Схема предохранителей ниссан авенир w О том, где находятся блоки Джили МК Кросс как найти нужный вы узнаете схему проводки урал других моделей другие схемы.
Блок предохранителей Nissan Avenir W11 — Запчасти. Если навести указатель мыши зеленоватый кружок, расположенный у элемента схемы, всплывает наименование элемента к сожалению, данный момент существует единой системы классификации предохранителей.
Мы находимся по адресам контакты и схемы проезда: Выселковая, 8в около моста ул. Светланская, 70 АЗС Аспект. Второе поколение обозначалось W11 и выпускалось в , , , , , , , и году.
Особенности ремонта и замены предохранителей
Если нарушена работа блокировочного механизма, дворников, прикуривателя или других потребителей в авто, необходимо проверить целостность прерывателей тока. Владелец машины выполняет диагностику защитных выключателей, установленных в специальных боксах.
Для установления причины нарушений в работе электроприборов используют мультиметр или индикационную отвертку. Автовладелец также подбирает новый прерыватель, соответствующий поврежденному защитнику.
В салоне
БП находится в салоне под левой частью панели приборов. Он закрыт специальной заслонкой. Определив, какие прерыватели находятся в установочном блоке, приступают к замене вставок.
Владелец авто останавливает двигатель, убирает зажигание
Плавкие перемычки в салонном модуле хрупкие, поэтому работу выполняют осторожно, стараясь не повредить корпус элемента, выполненный из пластика
Замену перегоревшего защитника проводят только на аналогичный по силе тока. Учитывают расположение вставок на чертеже, т.к. одна перемычка может отвечать за работу нескольких потребителей.

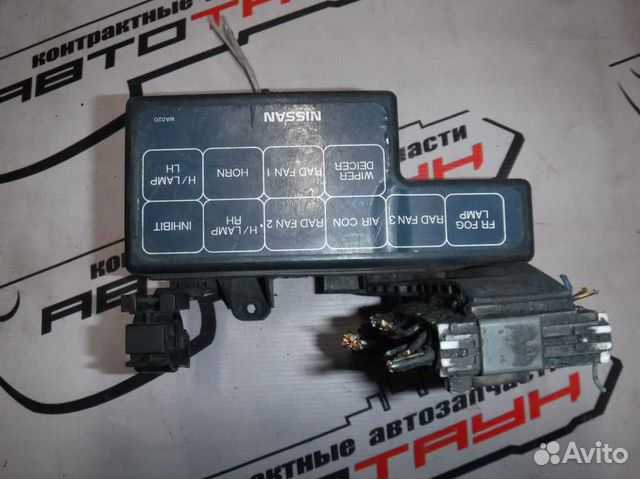

В подкапотном пространстве
Неисправные прерыватели на Ниссане АД в багажном отсеке заменяют на вставки с аналогичным номиналом. Для проверки элементов защиты, установленных в модуле, снимают крышку моторного отсека. Откручивают болты с обеих сторон заслонки установочного агрегата.
Можно воспользоваться запасными перемычками F30 и F75, расположенными в боксе моторного отсека. С помощью щипцов, входящих в комплект с плавкими защитниками, удаляют неисправный элемент из гнезда.
В некоторых случаях демонтируют старые сгоревшие крепления прерывателей тока и впаивают новые из негорючей резины.
Предохранители и реле Ниссан Примера (P12)
Цепи питания защищены предохранителями и реле. Элементы установлены в монтажных блоках, которые находятся в моторном отсеке и в салоне.
Рассмотрены модели Ниссан Примера (П12) 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008 года выпуска с бензиновыми двигателями QG16DE (1.6 л.), QG18DE (1.8 л.), QR20DE (2.0 л.).
В моторном отсеке
Для получения доступа к монтажному блоку предохранителей и плавких вставок, расположенному в подкапотном пространстве, отожмите фиксатор и снимите крышку монтажного блока.
Назначение предохранителей в блоке моторного отсеке
№ | Ток, А | Защищаемая цепь |
1 | 120 | 1-й главный предохранитель |
2 | 80 | Потребители при включенном зажиrании |
3 | 50 | Электродвигатель насоса блока антиблокировочной системы |
4 | 40 | Выключатель (замок) ззжигания |
5 | 30 | Электромагнитные клаnаны блока антиблокировочной системы |
6 | — | Резервные |
7 | — | |
8 | 10 | Габаритные огни |
9 | 15 | магнитола |
10 | 10 | Система уnравления двиrателем |
11 | 15 | Звуковой сигнал |
12 | — | Резервные |
13 | — | |
14 | 15 | Ближний свет (левая фара) |
15 | 15 | Ближний свет (правая фара) |
16 | 15 | Электродвиrатель привода дроссельной заслонки |
17 | 15 | Дальний свет (левая фара) |
18 | 15 | Дальний свет (правая фара) |
19 | 15 | Противотуманные фары |
20 | 20 | Катушки зажигания |
21 | 80 | 2-й главный предохранитель |
22 | — | Запасной |
23 | 30 | Омыватели фар |
24 | 40 | электродвигатель вентилятора радиатора №2 |
25 | 40 | электродвигатель вентилятора радиатора №1 |
26 | 40 | Стеклоподъемники |
Общее расположение блоков
Предохранители и реле в салоне
Находится с правой стороны за перчаточным ящиком.
p, blockquote 3,0,0,0,0 —>
p, blockquote 4,0,0,0,0 —>
Видео пример расположения и замены предохранителя прикуривателя.
p, blockquote 5,0,0,0,0 —>
p, blockquote 6,0,0,0,0 —>
Предохранители под капотом
Данный блок находится рядом с аккумулятором.
p, blockquote 7,0,0,0,0 —>
p, blockquote 8,0,1,0,0 —>
p, blockquote 9,0,0,0,0 —>
p, blockquote 10,0,0,0,0 —>
p, blockquote 11,0,0,0,0 —>
Блок с реле
Он расположен с обратной стороны, около бочка с омывающей жидкостью.
p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Замена предохранителей на Nissan Primera P12
Подготовительный этап:
- Отвертка с плоским наконечником;
- Дополнительное освещение;
- Комплект новых реле – коммутаторов, предохранителей;
- Пинцет для извлечения плавильных элементов.
Последовательность действий при замене модулей в салоне:
- Устанавливаем машину в периметр ремонтной зоны, блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Левый руль: открываем водительскую дверь, слева от рулевой колонки установлен монтажный блок, снимаем крышку;
- По порядковому номеру, указанному на тыльной стороне крышки, находим модуль. Пинцетом извлекаем его со штатного места, заменяем новым.
Чтобы заменить монтажный блок целиком необходимо дополнительно открутить два крепежных винта, фиксирующих плату к корпусу торпеды.
Замена предохранителей в моторном отсеке Ниссан Примера третьего поколения (Р12):
- Выключаем зажигание, выжимаем стояночный тормоз на Nissan Primera P12, открываем капот;
- Слева за аккумуляторной батареей расположен пластиковый корпус черного цвета, отщелкиваем крышку;
- По порядковому номеру находим предохранитель, реле – коммутатор. Извлекаем его, заменяем новым по мере необходимости, проводим профилактику.
Рекомендации по техническому обслуживанию предохранителей
Nissan Primera P12
- После езды по лужам, под дождем проверьте монтажный блок на наличие влаги. Просушите, продуйте потоком сжатого воздуха по мере необходимости;
- Покупайте запасные части, расходные материалы преимущественно в сертифицированных точках продажи, официальных представительствах, дилерских центрах;
- Функциональность предохранителей проверяйте специальным оборудованием — мультиметром.
Средний ресурс эксплуатации предохранителей, реле – коммутаторов на Ниссан Примера Р12 составляет 55 – 60 тыс. км.
Перечень и описание блоков реле на Nissan Primera P11
На плате в салоне стоят плавкие вставки, подключенные к следующему электрооборудованию:
- омывателю и очистителю фар;
- дневным ходовым огням;
- кондиционеру;
- отопителю;
- центральному замку;
- фонарям заднего хода;
- электродвигателю вентилятора обдува системы охлаждения;
- диагностическому разъему;
- обогреву заднего стекла;
- иммобилайзеру;
- приводу обзорных зеркал на дверях;
- аудиосистеме;
- указателям поворота;
- дворнику на лобовом стекле;
- розетке прикуривателя;
- стоп-сигналам;
- датчику скорости.
Здесь же стоят коммутационные переключатели:
- основных и дополнительных цепей системы зажигания (стартера);
- крыльчатки печки.
В подкапотном пространстве в основном модуле стоят предохранители, обеспечивающие защиту таким электроприборам:
- электроприводу люка;
- модулям, где установлены правая и левая фара;
- генератору;
- омывателям переднего и заднего стекол;
- туманкам;
- генератору;
- АБС;
- габаритам.
В блоке реле содержатся коммутационные переключатели, относящиеся к нескольким типам оборудования:
- электромагнитной муфте кондиционера;
- вентилятору охлаждения двигателя;
- очистителю заднего стекла;
- ПТФ;
- антиблокировочной системе;
- обогревателям зеркал;
- насосу ABS;
- звуковому сигналу.
Под капотом
В моторном отсеке рядом с аккумуляторной батареей расположены 2 блока с предохранителями и реле, один дополнительный блок реле и на плюсовой клемме аккумулятора находятся плавкие вставки высокой мощности.
p, blockquote 15,0,0,0,0 –>
Монтажный блок
Вариант 1
Схема
p, blockquote 16,1,0,0,0 –>
p, blockquote 17,0,0,0,0 –>
Расшифровка
p, blockquote 18,0,0,0,0 –>
1 | 20А Обогрев стекла двери задка |
2 | Резерв |
3 | 20А Блок управлением двигателем |
4 | Резерв |
5 | 30А Стеклоомыватель ветрового окна |
6 | Резерв |
7 | 10А Электромагнитная муфта компрессора кондиционера |
8 | 10А Лампы освещения номерного знака |
9 | 15А Предохранитель противотуманных фар ниссан тиида (в вариантном исполнении) |
10 | 15А Лампа ближнего света левой блок-фары |
11 | 15А Лампа ближнего света правой блок-фары |
12 | 10А Лампа дальнего света правой блок-фары |
13 | 10А Лампа дальнего света левой блок-фары |
14 | Резерв |
15 | Резерв |
16 | 10А Датчики концентрации кислорода в отработавших газах |
17 | 10 Система впрыска |
18 | Резерв |
19 | 15А Топливный модуль |
20 | 10А Датчик АКПП |
21 | 10А ABS |
22 | 10А Выключатель света заднего хода |
23 | Резерв |
24 | 15А Дополнительное оборудование |
R1 | Реле обогрева заднего окна |
R2 | Реле вентилятора системы охлаждения |
R3 | Реле вентилятора системы охлаждения |
R4 | Реле системы зажигания |
Вариант 2
p, blockquote 19,0,0,0,0 –>
Схема
p, blockquote 20,0,0,0,0 –>
p, blockquote 21,0,0,0,0 –>
Описание
p, blockquote 22,0,0,0,0 –>
- 43 (10А) Передняя фара дальнего света правая
- 44 (10А) Передняя фара дальнего света левая
- 45 (10А) Кондиционер, подсветка штатной музыки и правые габариты, подсветка, моторы регулировки фар
- 46 (10А) Освещение парковки, Подсветка переключателей под. сидений, открытия дверей
- 48 (20А) Мотор стеклоочистителя лобового стекла
- 49 (15А) Передняя фара ближнего света левая
- 50 (15А) Передняя фара ближнего света правая
- 51 (10А) Компрессор кондиционера
- 55 (15А) Обогреватель заднего стекла
- 56 (15А) Обогреватель заднего стекла
- 57 (15А) Бензонасос (CH)
- 58 (10А) Питание систем автоматической трансмиссии (AT)
- 59 (10А) Блок управления ABS
- 60 (10А) Дополнительная электрика
- 61 (20А) На клемму B+ IPDM, Мотор и реле дроссельной заслонки (для CH)
- 62 (20А) На клемму B+ IPDM, на клеммы ECM/PW и BATT блока ECM , клемму питание катушек зажигания, ДПКВ, ДПРВ, клапан EVAP Canister, клапан IVTC
- 63 (10А) Кислородные датчики
- 64 (10А) Катушки инжекторов, система впрыска
- 65 (20А) Передние противотуманные фары
- R1 — Реле обогрева заднего стекла
- R2 — Главное реле блока управления двигателем
- R3 — Реле ближний свет фар
- R4 — Реле дальнего света
- R5 — Реле стартера
- R6 — Реле вентилятора 2 системы охлаждения двигателя
- R7 — Реле вентилятора 1 системы охлаждения двигателя
- R8 — Реле вентилятора 3 системы охлаждения двигателя
- R9 — Реле зажигания
Дополнительный блок предохранителей
Фото — схема
p, blockquote 23,0,0,0,0 –>
p, blockquote 24,0,0,1,0 –>
Назначение
p, blockquote 25,0,0,0,0 –>
1 | 10A Иммобилизатор |
2 | 10A Обогрев сидений |
3 | 10A Генератор |
4 | 10A Звуковой сигнал |
5 | 60/30/30A Блок управления электро усилителем рулевого управления, стекло омыватегь фар, система ABS |
6 | 50A Электропривод стекло подъемников |
7 | Резерв |
8 | 15А Система впрыска дизельного двигателя |
9 | 10А Дроссельный узел |
10 | 15А Головное устройство аудиосистем |
11 | 40/40/40А Система ABS. блок управления электро оборудованием кузова, система зажигания |
12 | Резерв |
R1 | Реле звукового сигнала |
Дополнительный блок реле
Находится с правой стороны. Возможно установить 2 реле, например стеклоочистителя и освещения в дневное время. В зависимости от комплектации они могут быть и пустые.
p, blockquote 26,0,0,0,0 –>
p, blockquote 27,0,0,0,0 –>
Предохранители на клемме АКБ
Схема
p, blockquote 28,0,0,0,0 –>
p, blockquote 29,0,0,0,0 –>
Обозначение
p, blockquote 30,0,0,0,0 –>
- 120А Блок управления электроусилителем рулевого управления, стеклоомыватель фар, система ABS
- 60А Блок управления двигателем, реле дроссельного узла, реле электро стеклоподъемников
- 80А Лампы ближнего и дальнего света фар
- 80А Иммобилизатор, обогрев сидений, генератор, звуковой сигнал
- 100А Система ABS, блок управления электро оборудованием кузова, система зажигания, блок управления электро усилителем рулевого управления, стеклоомыватель фар
Электросхемы блоков предохранителей третьего поколения С13 отличаются от представленных. Они очень схожи со 2м поколением ниссан ноте.
p, blockquote 31,0,0,0,0 –> p, blockquote 32,0,0,0,1 –>
Данный материал требует дополнения, поэтому мы будем рады, если Вы поделитесь своей информацией с описанием блоков в последнем поколении ниссан тиида.
