Причины регулировки зажигания на КамАЗе
Этап подачи горючего вещества, который осуществляется поршнем, и есть зажигание. Во время приближения поршня к верхней мертвой точке возникает увеличение давления, это связана со сжатием воздуха. Именно в этот момент нужно впрыскивать топливо. В случае неправильного угла опережения впрыска возникают проблемы с зажиганием КамАЗа.
Различают ранний и поздний впрыски.
Ранний впрыск – характеризуется зажиганием топлива с опережением, которое происходит раньше, чем поршень доходит до верхней мертвой точки. В результате происходит увеличение затрат энергии на поднятие клапана.
Поздний впрыск – характеризуется зажиганием топлива с опозданием, которое происходит в момент закрывания выпускного клапана. В результате отсутствует импульс поршню, возникает перегрев системы мотора.
Принцип работы
Из бака, через фильтр грубой очистки, с помощью топливного насоса низкого давления топливо, по топливопроводу, поступает сначала в фильтр тонкой очистки, а потом на вход в ТНВД. От коленвала двигателя передается крутящий момент на топливный насос, а точнее на кулачковый вал, который в свою очередь приводит в действие толкатели. Толкатели давят на пружины, которые поднимают плунжер. Плунжер закрывает впускной клапан, топливо подается на форсунки, которые распыляют его уже в цилиндрах. Кулачковый вал, проварачиваясь дальше опускает плунжер, открывая, тем самым, поступление топлива в ТНВД и процесс повторяется.
Вроде бы ничего сложно, однако, это не совсем так. Любой ТНВД это очень сложный механизм, основой которого являются плунжерные пары. Их изготавливают с очень высокой точностью. Одна такая пара состоит из цилиндра и поршня, который, перемещаюсь и создает высокое давление в системе.

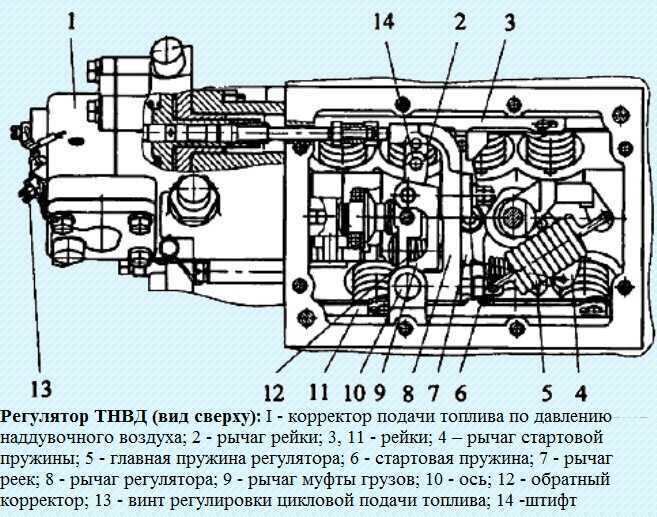

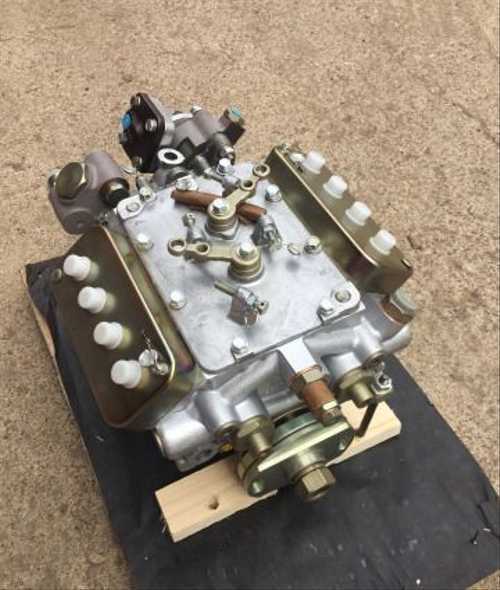

ТНВД двигателя Камаз 740 представляет собой V-образное устройство, в каждой половине которого находится по 4 плунжерные пары. Внизу корпуса насоса находится кулачковый вал, на который от коленвала и передается крутящий момент. Кулачки на валу передают поступательные движения на поршни каждой пары. Работа поршней ТНВД строго синхронизирована с работой поршней самого двигателя с помощью пружинных толкателей.
В конструкции каждой плунжерной пары есть несколько клапанов, как впускных так и выпускных и специальных канавок для отвода лишнего топлива. За направлениями потока топлива отвечают специальные автоматически клапанные механизмы.
Установка генератора
Генератор устанавливается на двигатель так, чтобы обеспечивалось плотное прилегание передней лапы генератора к опоре блока цилиндров. После установки генератора на двигатель производится регулировка натяжения приводных ремней. Нормально натянутый ремень при нажиме усилием 40 Н на середину ветви должен прогибаться на 10—15 мм, как показано на рис. 74. Для привода агрегатов применяются только комплекты ремней. Затяжка пальца генератора стяжным болтом производится в последнюю очередь.
Рис. 74. Проверка и регулировка натяжения ремней вентилятора:
1 — винт регулировочной планки натяжения ремня вентилятора; 2 — ось натяжной планки; 3 — шкив генератора; 4 — ремень вентилятора; 5 — шкив; 6 — шкив крыльчатки вентилятора
Сборка и установка масляного насоса и поддона картера
Масляный насос перед установкой на двигатель собирается с ведомой шестерней привода масляного насоса, с всасывающей трубкой и трубкой клапана системы смазки. Затяжка болтов фланцев трубок масляного насоса и болтов крепления масляного насоса производится в два приема (момент затяжки 50—60 Н*м).
После установки масляного насоса нижняя часть картера закрывается поддоном.
Установка передней крышки блока цилиндров, коллекторов и трубопроводов.
Передняя крышка блока цилиндров устанавливается на блок в сборе с гидромуфтой привода вентилятора и шкивом привода генератора. Перед этим на коленчатый вал надевается полумуфта мощности и шайба носка коленчатого вала. В полумуфту отбора мощности вводится вал привода гидромуфты. Затяжка болтов крышки производится моментом затяжки 50—60 Н*м.
Впускные и выпускные коллекторы и водяные трубы системы охлаждения перед установкой на двигатель тщательно обдуваются сжатым воздухом. Затяжка болтов их крепления производится последовательно в 2 приема (предварительная и окончательная).
Сборка коленчатого вала и установка его в блок цилиндров
Коленчатый вал перед сборкой обдувается сжатым воздухом.
Сборка коленчатого вала производится в следующей последовательности. В полости масляных каналов шеек устанавливаются втулки центробежной очистки масла. Сверху каналы запрессовываются заглушками. После этого на коленчатый вал напрессовываются шестерни и противовесы. На носок коленчатого вала устанавливаются шестерня привода масляного насоса и передний выносной противовес, на хвостовике — распределительная шестерня в сборе с маслоотражателем и задний выносной противовес. Шестерни и противовесы на коленчатый вал напрессовываются при сборке. Перед напрессовкой они нагреваются до температуры 105 °С. Напрессовка шестерни производится до упора ее в буртик вала. Собранный коленчатый вал показан на рис. 63.
Коленчатый вал перед установкой в блок цилиндров балансируется динамически относительно оси крайних коренных шеек на балансировочной машине. Перед балансировкой на каждую шейку устанавливается груз массой (8525±1) г. Центры тяжести грузов должны совпадать с осями шатунных шеек. Допустимая несбалансированность не должна превышать 80 г. Дисбаланс устраняется удалением металла сверлением в противовесах, изготовленных за одно целое с валом.
Непосредственно перед установкой коленчатого вала в блок рабочая поверхность вкладышей коренных подшипников и коренные шейки вала смазываются чистым дизельным маслом. Размеры вкладышей коренных подшипников должны соответствовать размерам шеек коленчатого вала и гнездам в блоке цилиндров. Упорные полукольца вала устанавливаются в выточку последней коренной опоры так, чтобы стороны с канавками прилегали к упорным торцам вала. Болты крепления крышек коренных подшипников предварительно затягиваются со стороны правого, а затем со стороны левого рядов цилиндров с моментом затяжки 90— 120 Н*м, а затем окончательно — с моментом затяжки 210— 235 Н*м.
Контроль затяжки шатунных болтов осуществляется по их удлинению. Удлинение шатунных болтов после затяжки подшипников должно быть 0,25—0,27 мм.
Рис. 63. Коленчатый вал в сборе:
1 — передний торец коленчатого вала; 2 — шпонка; 3,6 — противовесы; 4 — шестерня привода масляного насоса; 5 — заглушка; 7 — распределительная шестерня; 8 — маслоотражатель; 9 — установочный штифт; 10 — шпонка
При правильной сборке подшипников коленчатый вал должен свободно проворачиваться от усилия руки, приложенного к установочным штифтам маховика. Осевой зазор в упорном подшипнике должен быть 0,05—0,20 мм.
Установка сцепления
Сцепление перед установкой на маховик тщательно обдувается сжатым воздухом. При установке сцепления на маховик ведомые диски центрируются относительно оси коленчатого вала с помощью шлицевой оправки.
Средний ведущий диск в сборе и нажимной диск с кожухом в сборе устанавливаются на маховике двигателя без дополнительной подгонки, причем средний ведущий диск должен перемещаться в пазах маховика под давлением отжимных рычагов. При установке среднего ведущего диска поверхности концов отжимных рычагов смазываются смазкой № 158.
Затяжка болтов крепления нажимного диска сцепления с кожухом в сборе к маховику производится равномерно без перекосов. Окончательно болты затягиваются моментом 55—63 Н*м.
Собранный двигатель окрашивается алюминиевой нитроглифталевой эмалью НЦ МРТУ-10-895-69 без грунта. Стартер, генератор, масляные фильтры, воздушный фильтр и крыльчатка вентилятора окрашиваются в черный цвет эмалью НЦ-184.
Ремонт ТНВД
Способы устранения неисправностей топливного насоса высокого давления зависят от типа устройства, а также причины поломки. Перечислим наиболее распространенные ремонтные меры.
Замена плунжерной пары своими руками
Перед выполнением самостоятельной проверки (без использования специального стенда) необходимо иметь под рукой слесарные инструменты и новую плунжерную пару, а также иметь опыт выполнения ремонтных работ. Описание проверки состояния топливного насоса высокого давления опишем на примере распространенного ТНВД Bosch.
Необходимо понимать, что демонтаж насоса зависит от конкретной модели и даже двигателя автомобиля, поэтому процедура будет описана в общих чертах. Так, для замены плунжерной пары (наиболее частый тип ремонта) необходимо:
снять клеммы с аккумуляторной батареи автомобиля;
отсоединить от насоса высокого давления все провода и шланги, подходящие к нему;
демонтировать детали, которые препятствуют его демонтажу из машины;
открутить крепежные средства и выполнить демонтаж насоса;
аккуратно разобрать насос, при этом важно не потерять мелкие детали, а также запомнить последовательность разборки (можно фотографировать этот процесс поэтапно на телефон);
открутить и демонтировать плунжер из насоса;
почистить все детали насоса от грязи (можно воспользоваться для этого специальными карбклинерами или подобными очистителями);
проверить ролики, подшипники и рейки на насосе, на них не должно быть значительного износа;
демонтировать со старой плунжерной пары клапана и так называемую «глушилку», после чего установить их на новую пару;
выполнить монтажные работы в обратном порядке.
Обратите внимание, что замену плунжерной пары можно выполнять лишь в случае, вы полностью уверены в том, что этот узел частично вышел из строя, поскольку он стоит немалых денег
Заедание рейки
Если вы обнаружили, что заедает рейка, то первое что сделать — найти место ее «прикипания». Сделать это можно, если подкачивать зубчатый венец относительно рейки в соответствующей секции. Если рейка не заедает, то там будет небольшой зазор.
Самостоятельный ремонт в данном случае вряд ли возможен. Однако в любом случае необходимо демонтировать насос и показать его специалисту!
Профилактические меры
Как известно, профилактика — это лучший ремонт, поэтому для экономии финансов и обеспечения нормальной работы двигателя желательно выполнять несложные профилактические меры, способствующие продлению срока службы топливного насоса высокого давления. В частности:
промывку топливной системы необходимо выполнять приблизительно один-два раза в год;
обязательно вовремя менять топливный фильтр (чистить его нежелательно, потому что мелкие частички грязи, скорее всего, останутся на фильтре);
использовать качественное топливо (на любой заправке есть документация, в которой указывается, как давно было привезено топливо, а также дана информация о его составе, допусках и сезонности);
в зимнее время важно пользоваться зимним дизельным топливом, либо для понижения температуры замерзания (повышения текучести) солярки можно пользоваться специальными составами — антигелями;
желательно оставлять машину на длительную стоянку (особенно в холодное время) с полным баком, поскольку за ночь на внутренних стенках бака образуется конденсат влаги, который стекает вниз и смешивается с топливом, вместо этого можно пользоваться упомянутыми выше удалителями влаги;
не допускать критического снижения уровня топлива в баке;
в зимнее время обязательно нужно прогревать двигатель в течение нескольких минут до движения, учитывая показания приборов температуры охлаждающей жидкости и давления масла;
применять специальные смазывающие присадки для дизельного топлива, если есть подозрения на низкое качество солярки.
Перечисленные выше меры будут способствовать нормальной работе не только насоса высокого давления, но и всей топливной системы автомобиля в целом.
Тестирование насоса и регуляция углового момента опережения
Понадобятся фиксирующие штифты – два для тестирования, три для калибровки.
- Проверка.
— разъединить от аккумулятора, снять затычки со шкива коленчатого вала, и с ремня. Если на коленвале установлен датчик (в моделях с электронным блоком Lucas), то снимите его, чтобы добраться до заглушки
— выверните коленвал до отметки мертвой точки первого цилиндра. В таком положении U- подобная выемка звезды будет видна через спецотверстие ремня, на его крышке.
— застопорите коленвал, воткнув штифт в соответствующие прорези цилиндра и маховика
— По тому, как легко вставился штифт, можно судить о правильности регуляции углового опережения впрыска. Если он вошел без усилий – регуляция сделана корректно. Вставьте все заглушки и присоедините аккумулятор. Проверка на этом закончена.
Если штифт не вставляется в отверстия, значит, нужна регулировка момента впрыска.
https://youtube.com/watch?v=cdQTtW46ExQ
- Регулировка.
Регулировка ТНВД Транзит требует точности – это тонкая манипуляция. Любые, даже мелкие, отклонения параметров представляют угрозу всей топливной системе. Специалисты советуют всегда оставлять метки на деталях, чтобы была возможность, хотя бы, вернуть все как было.
— Как при проверке, зафиксируйте коленвал
— фиксируйте, также, положение распредвала, просунув штифт в U-образную прорезь позади звезы
— теперь, легкими постукиваниями, необходимо переместить ступицу до такого предела, когда возможно вставит фиксатор в прорезь насоса, сквозь звезду.
— если он плотно не вставляется, нужно положение ремня переместит на соседний зуб. Плотно воткните фиксатор и закрепите обратно ремень болтами, в новом его положении
— промойте насос специальной жидкостью. Не забудьте про форсунки.

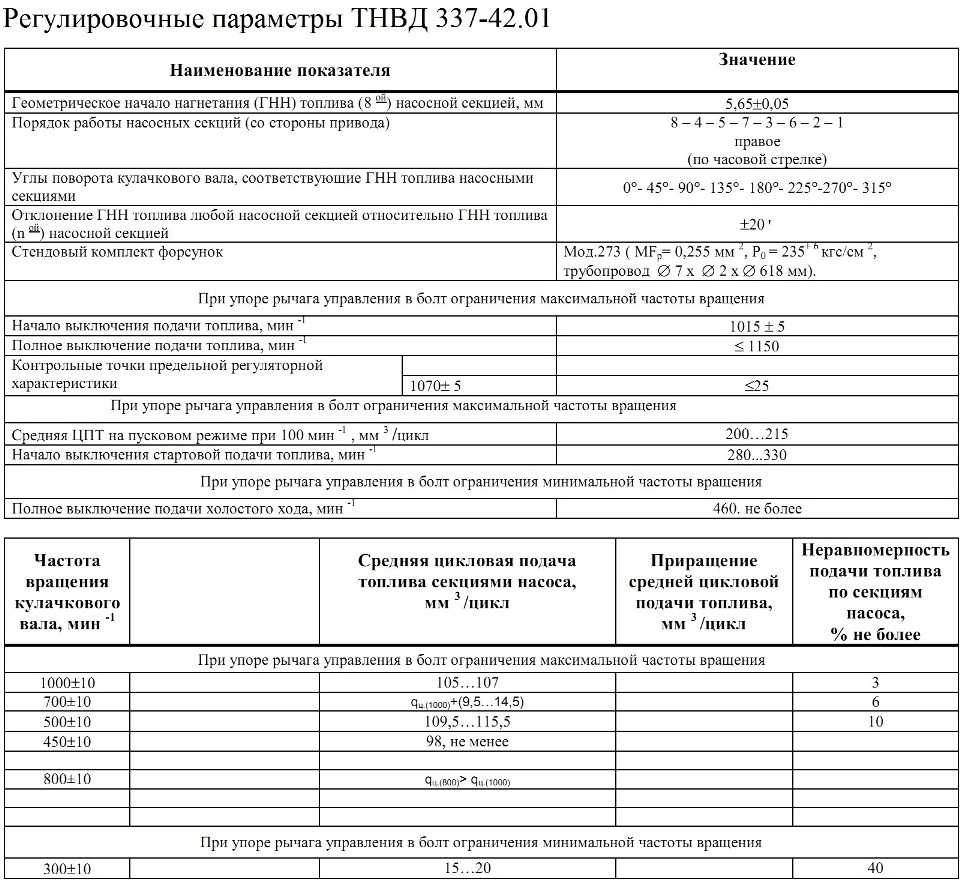

— отрегулируйте цикловую подачу горючего, с помощью ослабления или закручивания контргайки циклового впрыска. Действия продолжайте до тех пор, пока не добьетесь 780 – 800 об/мин.
— отрегулировать гидрокорректор, также, нужно манипуляцией контргайки под его кожухом. Вращая его против часовой стрелки, добиваетесь снижения тяги и расхода горючего. В обратном направлении – усиливаете тягу, а, значит, и расход.
— снимите фиксаторы. калибровка завершена. Верните все на свои места
- Монтаж топливного насоса ВД Ford Transit
— закрепите скобу опоры на корпус;
— произведите его стыковку с каркасом мотора, чтобы скоба сзади не мешала;
— заменив прокладочные шайбы, прикрепите топливные шланги;
— вставить обратно трубы ВД, следя за излишней ее деформацией во время закручивания. Не допускайте сгибания, кружения и других видов изменений;
— скобу опоры закрепить на корпусе блока цилиндров;
— соедините всю проводку;
— поставьте на место пластинки и звезу;
— верните обратно зубчатый ремень. Соедините трос датчика нагрева;
— Далее подсоединить: акселераторный трос, фильтр, клеммы аккумуляторной батареи;
— прокачать систему топлива, включить зажигание. При необходимости, отрегулируйте обороты режима холостого хода;
— проверьте наличие утечек.
- Проверка форсунок мотора Форд Транзит
Для полной проверки, нужно еще посмотреть форсунки. Точную калибровку, а также, ремонт и тестирование нужно предоставить квалифицированным специалистам с их специальным оборудованием. Но кое-что можно сделать и самому.
Неисправность форсунок выражается в появлении черного дыма и громкого стука в заведенном двигателе.
Ослабляя по очереди гайки трубок высокого давления, нужно добиться исчезновения дыма и стуков. При этом двигатель должен работать в холостом режиме.
Можно, также, почистить и промыть форсунки спец. жидкостью. Остальное оставить профессионалам.
Виды, назначение и принцип работы ТНВД
Как уже говорилось, без топливной помпы работа дизельной силовой установки не возможна. В двигателях подобного типа на узел возложена задача по дозированию солярки и подачи в нужный период в камеру сгорания. Кроме того, важен еще и напор, с которым поступает порция. Требования усложняют алгоритм работы и вынуждают действовать в условиях повышенных нагрузок.

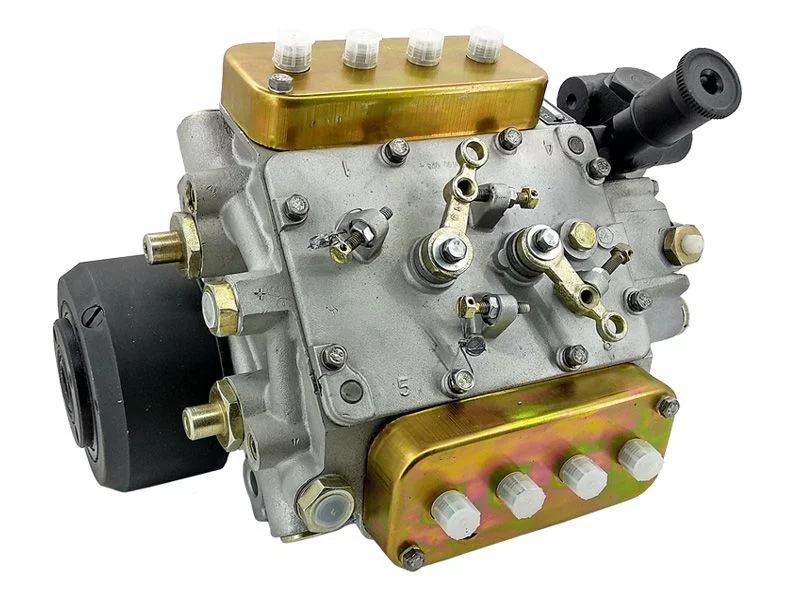

ТНВД ЯЗДА 337.20 на КамАЗ:
Силовые установки КамАЗ, с экологическим классом, соответствующим Евро 2, используют насосы повышенного давления нескольких марок. Среди производителей, “львиная” доля приходится на ТНВД серии ЯЗДА, используемые на КамАЗ Евро 2. Продукция модификации “337.20”, выпускается силами машиностроительного предприятия, расположенного в городе Ярославль. Изделие популярно и доступно в первую очередь, за счёт проводимой ценовой политики. Кроме того, надёжность и простота делает помпы менее прихотливыми, и уравновешивает недостаток, связанный с точностью дозировки топлива. Второе место у импортного ТНВД Bosch, устанавливаемого на КамАЗ стандарта Евро 2. Продукция отличается качеством и точностью, однако нередки нарекания на привод насоса, который не выдерживает условий эксплуатации.
как выставить метки грм и тнвд камаз евро 2? .чтоб не снимать плиту. | Автор темы: Сергей
как выставить метки грм и тнвд камаз евро 2? .чтоб не снимать плиту.
Павел (Volkert) Под тнвд бош и язда шестерня вала привода выставляется по разным меткам.Напиши, какой тнвд у тебя стоит для начала.
Половинкин (Gudlaug) На боше маховик на стопор в верх. мертвую как для рег. клапанов, а вал с шестерней привода насоса должен быть прорезью для шпонки в сторону насоса гур ровно под углом 90 градусов к развалу блока, можно прицелится полумуфтой вставить шпонку, ч.б стяжной болт шляпкой вверх (это для полумуфты для вала диаметром 26мм там полумуфта прямоугольной формы) если полумуфта круглой форма там вал 30мм положение болта другое (не помню сейчас) но шпонка в сторону насоса гур. Дальше собираем привод метки насоса вверху.
Тимофей (Madhu) развалился подшипник на шестерни привода насоса (бош).когда сбивали подшипник прокрутили шестерню.сбились метки грм и тнвд.не снимали кпп, плиту.даже тнвд остался на своем месте.проблема была в том как увидеть чтоб совпали метки.снял датчик на приводе тнвд, прокручивали за маховик и смотрел когда подойдет метка чтоб совмечтить их.на старых камазах была 0 и 0.а на евро2 0 и Е.получилось пока удачно.завтра подправлю момент впрыска и раскожу что получилось.
Павел (Volkert) А этот вал с шестерней назад не получится разве вытащить в сторону кпп, если сзади плиты открутить крышку.? У меня было такое, что подшипник разбивало со стороны тнвд во флянце, я вал с шестерней назад вытаскивал, менял спокойно подшипник и назад уже попадал О с Е.
Тимофей (Madhu) на некоторых плитах так и есть большой лючок.полностью можно вытащить шестерню.а у меня крышка размером с подшипник.уже собрал сегодня испытывал.нормально работает
Павел (Volkert) Они там на заводе заколебали этими новшевствами не в пользу ремонта в пути.С такой плитой в пути если вал с шестерней менять, то ккп снимай и плиту получается……гандоны эти конструкторы!
Вадик (Tapasya) менял подшибник на волу ближе к насосу кпп неснемал сзади крышка под подшибнак как теперь поймать зажигание если шестерьню распредвала невидно
Павел (Volkert) выдвини стопор и крути маховик через лючок сцепления, пока стопор не застопорит маховик, на промежуточной шестерне будет метка О, ее совмещаешь с меткой Е на шестерне приводного вала насоса бош, если ставишь под насос язда, то на этой же шестерне есть метка тоже О….под язду совмещаешь О с О…
Вадик (Tapasya) но я не вижу в шестерьню распредвала а метки видно только на ведомой шестерни через отверстия где ставится компресор пробывал установить верхнию точку двигатель насос бош пометки а шестерню ведомою поставил чтобы подошли пластины привода резултата нет перевернул на 180 тоже самое только белый дым
Павел (Volkert) ты метку смотри на распредвальной шестерне, со стороны ккп(крышка снята должна быть)….там две метки будет О и Е….тебе нужно совместить на распредвальной шестерне Е с меткой О на шестерне привода тнвд, а потом уже поставить крышку на место, далее на насосе есть метка (черточка), вот она должна быть вверху, приводной вал конечно ставить неудобно на место, придется чутка поматерится на конструкторов
Павел (Volkert) бля….не понял сначала, у тебя плита эта козлячая с маленькой крышкой….х.з как тут…..у меня плита с большой крышкой, можно прям вал с шестерней в сторону ккп весь вытащить и заменить в пути…..тут только тогда делать, как пишет выше Половинкин Евгений, стопором заловить вмт и прорезь под шпонкой на валу под углом 90 градусов, чтоб ровно смотрела на насос гура……
Тимофей (Madhu) получилось.через датчик на приводе тнвд увидеть метки.все получилось
павел (Karl) Язда
валерий (Daryl) по первому целиндру
валерий (Daryl) если белый дым позднее
Михаил (Iksa) Положение болта горизонтально с верху, шляпкой в сторону компресора
Евгений (Juris) Не поверишь, менял не снимая плиту, повозиться но поменял!
Борис (Astra) Подскажите, а сам вал привода менял кто нибудь, не снимая плиты? камаз 6520 евро 2
Исмаилович )))) Ребята скажите пожалуста подшибник на приводе как можно снять
Исмаилович )))) Ребятааааа
Устройство и принцип работы
Устройство ТНВД включает в себя такие механизмы, как:
- корпус насосного отсека;
- корпус крышки подшипника топливного насоса высокого давления;
- шланг подкачки;
- плунжерная пара и толкатель плунжера;
- пружинные элементы;
- регулятор выбора режимов и фильтры грубой и тонкой очистки;
- штуцер системы слива и впрыска топливной жидкости;
- регулятор впрыска горючего;
- клапан редукционного типа;
- клапан электромагнитного типа, который необходим для перекрытия подачи топлива;
- рейка, форсунка и полумуфта.
Принцип работы ТНВД заключается в следующем:
- От механизма коленвала при помощи механической передачи задается движение.
- Начинается вращение вала кулачкового типа. Это вращение провоцирует смещение толкательных элементов.
- Толкатели начинают сжимать специальные пружины.
- Пружины провоцируют начало работы плунжера и поднимают его.
- Плунжер загораживает клапан впускного типа и вытесняет топливную жидкость.
- Топливо начинает распыляться при помощи форсунок.
- Плунжер опускается и открывает впускной механизм.
Где стоит обратный клапан
Обратный клапан пропускает топливо только в одном направлении – из топливного бака в двигатель. При выключении мотора он блокирует слив неиспользованного топлива обратно в топливный бак. Не стоит путать обратный клапан с редукционным клапаном, который регулирует давление топлива при подаче на форсунки, в случае неисправности РК топливо подавалось бы без давления, что делает невозможным дальнейшее его продвижение в двигатель.
Обратный клапан расположен на топливной рампе между баком для топлива и форсунками. Такое расположение позволяет выполнять, кроме основных функций, регулировку давления на входе ТНВД. На моделях КамАЗ, предназначенных для работы в арктических условиях, ОК располагается перед системой подогрева.
Система охлаждения
В двигателях КамАЗ 740 используется замкнутая система жидкостного охлаждения с принудительной циркуляцией хладагента. Такой подход дает возможность увеличить температуру кипения жидкости и предупредить ее испарение.
Главная задача этой системы – создание качественного теплового режима при включенном моторе, и состоит она из следующих компонентов:
- Радиатор: его первоочередное предназначение – экстренное охлаждение жидкости и ее хранение. Радиатор – это конструкция из двух бачков и сердцевины. Верхний бачок соединен с полостью охлаждения двигателя, нижний – с водяным насосом, также он оснащен выпускным краном. Заполняется радиатор охлаждения двигателя КамАЗ через расширительный бачок, который попутно является компенсатором объема нагретой жидкости.
- Жалюзи: установлены на решетке радиатора, они регулируют поток воздуха, который проходит через систему охлаждения. Зимой, прогревая ДВС, жалюзи закрывают.
- Вентилятор: используется для управления воздушными потоками, которые направлены к сердцевине радиатора – работает автоматически с помощью гидромуфты, которая передает крутящий момент от коленвала к вентилятору охлаждения двигателя КамАЗ. Кроме того, гидромуфта может работать при отключенном вентиляторе или постоянно работающем, когда температура хладагента не учитывается.
- Центробежный насос: используется для принудительной подачи охлаждающей жидкости к блоку цилиндров и другим компонентам ДВС.
- Термостат: медный баллон с медным порошком, применяется для автоматического контроля температуры двигателя КамАЗ и его нагрева после пуска. Сюда же отправляется разогретая цилиндрами жидкость.
Система охлаждения обеспечивает двигателю КамАЗ 740 оптимальную рабочую температуру в любой сезон, поэтому нуждается в регулярном обслуживании и поддержании работоспособности.
Компания КамРемЦентр предлагает квалифицированное сервисное обслуживание и ремонт двигателей КамАЗ. Также у нас вы можете купить новые и бывшие в употреблении двигатели с гарантией качества и доставкой по России. У НАС ЕСТЬ ТО, ЧТО ВАМ НУЖНО! +7
Признаки неисправности ТНВД КАМАЗ 740, ТНВД КАМАЗ 4310
Неисправности топливных насосов и регуляторов проявляются в нарушении регулировки вследствие износа деталей, результатом которых является возникновение посторонних шумов, перегрев и утечка топлива.
Основной причина неисправности топливного насоса — износ его деталей, ослабевание натягов в посадках, увеличение зазоров в подвижных сопряжениях, нарушение расположения деталей, отложения на поверхзности деталей в виде грязи, нагара.
Следствием неисправностей насоса может стать — уменьшение подачи топлива в необходимом количестве и неравномерность его подачи. Нарушение правильной подачи топлива, как правило, вызвано износом плунжерных пар, нагнетательных клапанов насоса, поводков плунжеров, хомутиков рейки, зубьев рейки и зубчатого венца втулки, засорение форсунок. Такие неисправности приводят к снижению мощности и экономичности двигателя.
Неравномерность подачи топлива в цилиндры двигателя приведет не только к неустойчивой его работе на малых оборотах, но и к перебоям в работе отдельных цилиндров, что будет сопровождаться вибрацией блока двигателя.
К неисправностям ТНВД можно отнести неравномерность начала впрыска и запаздывание момента впрыска многосекционного насоса, которое возникает вследствие износа регулировочного болта толкателя, оси ролика, корпуса толкателя и ролика, шарикоподшипников, а также износ кулачкового вала.
Износ плунжерных пар и нагнетательных клапанов существенно влияет на изменение угла опережение впрыска топлива.
- Двигатель КАМАЗ не запускается или запускается плохо;
- Неравномерная работа двигателя КАМАЗ;
- При работе возникают шумы и стукидвигателя КАМАЗ .
Установить зажигание на КамАЗе
Ответ на поставленный вопрос выполним на примере КамАЗ 740. Для этого опишем порядок зажигания КамАЗ 740, который схожий с многими моделями данного класса.
Установка зажигания КамАЗ 740 осуществляется в несколько этапов:
- начало работы начнем с поднятия кабины грузовика
- зафиксируем кабину на опорах, чтобы обезопасить работу человека
- найдите маховик, на котором отыщите шток, он находиться на задней части маховика сверху по левую сторону.
- приподнимаем шток и выполняем поворот на девяносто градусов, затем возвращаем на исходное место
- найдите болты на кожухе маховика в количестве два, открутите их, понадобится ключ на семнадцать мм.
- для продолжения работы снимите грязезащитный щиток
- через щелевой проход кожуха в маховик вставляем прут твердого сплава длиною 400 мм и диаметром 10 мм
- выполняйте вращательные движения коленвалом пока не заблокируется движение
- если муфта ТНВД расположена шкалой вверх, нужно добиться совпадения двух меток: нулевой с меткой на фланце топливного насоса, закрепить двумя болтами
- в случае положения детали в обратном направлении, поднимите стопор и поверните коленвал на один 360 градусов. После этого повторите действия, описанные выше.
Технологический процесс сборки двигателей после капитального ремонта
Сборка двигателей на авторемонтных заводах производится аналогично сборке двигателей на Камском объединении по производству большегрузных автомобилей.
Детали на сборку поступают следующим образом: базовые детали (блоки цилиндров, головки блоков цилиндров, коленчатые валы, распределительные валы) — с постов их восстановления и испытания; остальные детали — с комплектовочного отделения. Поступающие на сборку детали должны быть очищены от грязи, лаковых отложений, нагара и накипи, обезжирены, промыты и высушены. Масляные каналы и отверстия в деталях после очистки промываются под давлением и продуваются сжатым воздухом. Они должны соответствовать чертежам и требованиям ТУ завода-изготовителя.
Не допускаются к сборке крепежные детали (болты, шпильки, гайки) с изношенными или помятыми гранями. Повреждения резьбы более 2 ниток исправляются резьбонарезным инструментом.
Сборка двигателей производится на конвейере поточным методом в следующей последовательности: после установки блока цилиндров на стенд конвейера на его станки устанавливаются заглушки и уплотнения; в постели коренных подшипников укладывается коленчатый вал; подшипники закрываются крышками; во втулки распределительного вала вставляется распределительный вал; в гнезда помещаются гильзы цилиндров, а в гильзы — поршни в сборе с кольцами, пальцами и шатунами; нижние головки шатунов надеваются на шатунные шейки коленчатого вала и закрываются крышками; монтируются штанги и направляющие с толкателями; на верхнюю часть блока помещаются головки, а его нижняя часть после установки масляного насоса закрывается поддоном. Детали в сопряжениях двигателя собираются в соответствии со сборочными чертежами. Допуски и посадки деталей в сопряжениях должны соответствовать данным, приведенным в табл. 31. После всех сопряжений на двигатель устанавливается навесное оборудование.
Установка блока цилиндров на стенд конвейера производится с помощью мостового крана. На стенде на блок цилиндров вставляются заглушки, пробки, нижние уплотнительные кольца гильз цилиндров и верхние уплотнительные кольца гильз цилиндров без скручивания и излишнего растягивания.
31. Допуски и посадки (зазоры и натяги) в сопряжениях деталей двигателей КамАЗ-740, мм
| Номер и наименование сопряженной детали | Размер | Зазор (натяг) в сопряжении | ||
| по рабочему чертежу | допустимый без ремонта | по рабочему чертежу | после капитального ремонта | |
| 740.1002011. Блок цилиндров — диаметр отверстия под бурт гильзы цилиндров | 145 | — | —0,74…—0,39 | —0,74…—0,39 |
| 740.1002021. Гильза цилиндров — наружный диаметр | 146 | — | — | — |
| 740.1002011. Блок цилиндров — диаметр верхнего посадочного отверстия под гильзу | 137,5 | 137 | — | — |
| 740.1002021. Гильза цилиндров — диаметр верхнего посадочного пояска | 137,5 | — | —0,01…—0,05 | —0,05…—0,07 |
| 740.1002011. Блок цилиндров — диаметр нижнего посадочного отверстия под гильзу | 134 | 134 | — | — |
| 740.1002021. Гильза цилиндров — диаметр нижнего посадочного пояска | 134 | — | —0,01…—0,05 | —0,03…—0,07 |
| 740.1002011. Блок цилиндров — диаметр гнезда под вкладыши коренных подшипников | 100 | 100,03 | — | — |
| 740.1005170. Вкладыши коренных подшипников — толщина вкладыша | 2,5 | — | +0,156…+0,096 | +0,165…+0,096 |
| 740.1005020. Вал коленчатый: | ||||
| диаметр коренных шеек | 96-0,015 | 94,98 | +0,096…+0,156 | +0,096…+0,156 |
| диаметр шатунных шеек | 80-0,013 | — | +0,07…+0,117 | +0,07…+0,117 |
| 740.1002011. Блок цилиндров — ширина гнезда под крышку подшипника коленчатого вала | 170 | 170,03 | — | — |
| 740.1005140. Крышка подшипника коленчатого вала — ширина крышки | 170 | — | +0,001…+0,024 | +0,001…+0,024 |
