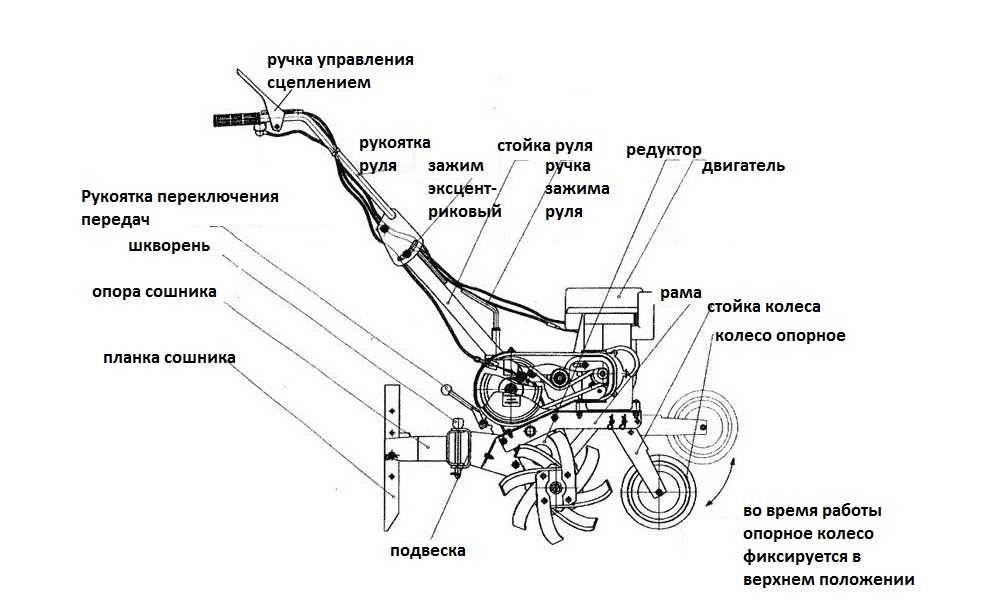

Устройство мотоблока

Обкатка мотоблока Ока с двигателем Лифан

Перед началом полевых работ необходимо обкатать двигатель, во избежание поломок движущихся частей и механизмов.

Перед началом приработки необходимо залить горючее в бак и проверить уровень масла. Правильная обкатка двигателя мотоблока Ока начинается сразу же после первого пуска и длится более 30 часов. В этот период нельзя давать большие нагрузки и работать более, чем 2 часа в сутки, открывать дроссельную заслонку более чем на ¾.

Обработка почвы также должна проходить в щадящем режиме — в несколько заходов с заглублением не более 10 см за один проход. После обкаточного периода (20-30 отработанных в щадящем режиме часов) необходимо полностью слить отработанное масло и залить в картер мотора свежего.

Навесное оборудование

Функциональность агрегатов расширяется применением дополнительного оборудования:

На лёгкие культиваторы предлагаются для установки грунтозацепы и окучники;
Техника средней категории доукомплектовывается удлинителями оси, широкими и узкими грунтозацепами, плугами, окучниками, картофелекопателями, полольниками-рыхлителями, сцепками и транспортными рукоятями.
Для тяжёлых машин перечень дополняется прицепной транспортной тележкой.

Навесное оборудование универсальное

По отзывам владельцев – культиваторы Чемпион не относятся к элитной, высоконадежной технике, но цена изделий вполне соответствует эффективности использования. Агрегаты доступны для самостоятельного обслуживания и ремонта.

Какие бывают редуктора мотоблоков – виды и предназначение

Современные мотоблоки комплектуются разными по своей конструкции и предназначению редукторами. Используемые для работы сельскохозяйственных машин механизмы делятся на следующие виды:

Угловой редуктор для мотоблока – механизм этого типа служит соединителем мотора и трансмиссии агрегата. Отличные характеристики и невысокая стоимость такого узла делают его одним из наиболее популярных среди фермеров. Конструкция углового редуктора позволяет доработать его, увеличив, тем самым, существенно увеличив производительность механизма;

Понижающий редуктор для мотоблока – задача механизма этого типа заключается в увеличении мощности мотора и снижении количества его оборотов. Такие редукторы считаются одними из наиболее надежных и эффективных механизмов, так как они состоят из прочных стальных деталей, которые практически не поддаются износу, и штатной воздушной системой охлаждения. Мотоблоки, оборудованные такими редукторами, легко справляются с любой нагрузкой, и могут решить множество хозяйственных задач;

Реверс-редуктор – этот механизм обратного вращения устанавливается между коническими шестернями, которые, в свою очередь, располагаются на главном валу мотоблока. Данная реверсивная схема довольно проста, благодаря чему ее разборка занимает не более 10 минут. Главное преимущество реверсивного редуктора заключается в возможности заднего хода. В числе недостатков следует выделить низкую производительность механизма и невысокую скорость при передвижении мотоблока на заднем ходу;

Шестеренчатый редуктор для мотоблока – механизмом это типа комплектуются тяжелые мотоблоки. Он используется преимущественно для передачи крутящего момента, генерируемого мотором, на колеса сельскохозяйственной машины. Среди основных плюсов шестеренчатого редуктора следует выделить высокую надежность и простоту конструкции. Единственный минус такого механизма заключается в сложности при обслуживании. Тем не менее, большинство производителей мотоблоков оснащают свою технику именно шестеренчатым редуктором. Если вы планируете изготовить самодельный редуктор, то лучше всего сделать механизм именно шестеренчатого типа;

Червячный редуктор на мотоблок – к отличительным особенностям этого механизма относиться наличие специального винта и зубчатого червячного колеса. Для изготовления каждого из элементов такого редуктора используются материалы, обладающие повышенной прочностью. Передаточные числа червячных редукторов колеблется в пределах от 1 до 4. Количество передач напрямую зависит от количеств резьбовых каналов на винте механизма. Среди главных преимуществ червячного редуктора следует выделить высокую эффективность механизма. Он применяется при производстве техники, от которой требуется пониженная угловая скорость и максимально высокий крутящий момент. Червячный редуктор обеспечивает плавный ход и низкий уровень шума при работе мотоблока.

Каждый из перечисленных типов механизмов обладает своими преимуществами и недостатками. Об этом следует помнить, выбирая мотоблок, укомплектованный тем, или иным редуктором.

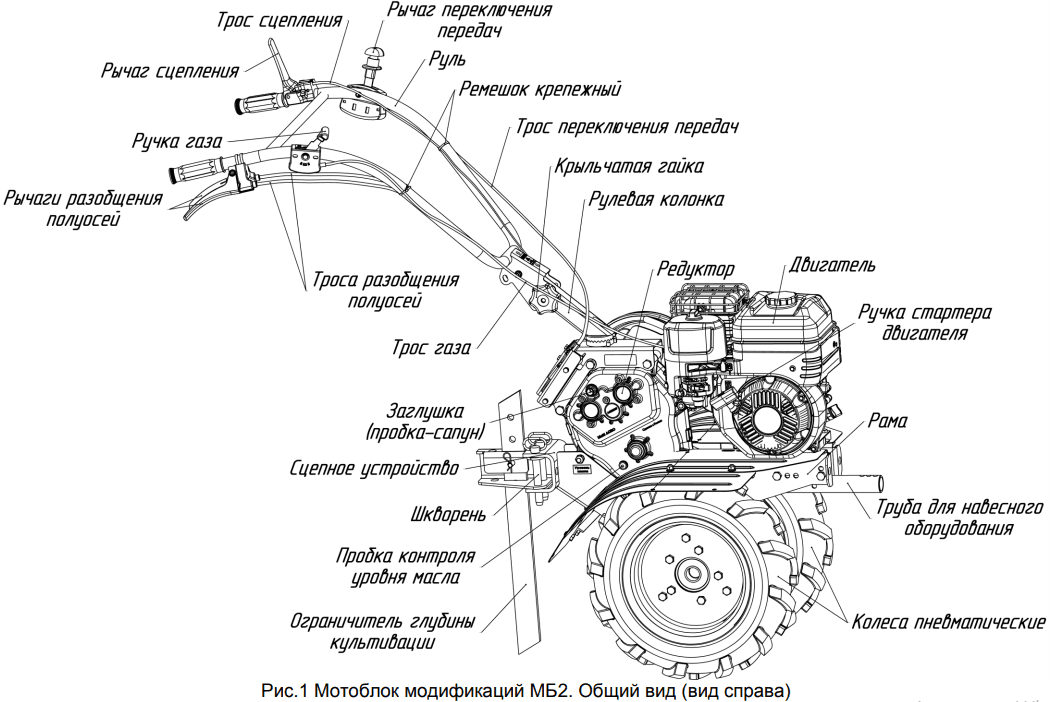

Редуктор мотоблока «Нева МБ-2»: схема и устройство, предназначение и правила эксплуатации

Редуктор является незаменимым компонентом любой техники, где используется двигатель, поскольку без него невозможна передача вращательного движения. Конструктивно этот элемент в мотоблоках «Нева-МБ-2» схож с деталями, используемыми в составе иной техники, однако чтобы узнать о нем больше, необходимо более подробно изучить вопрос.

Особенности

В конструкции мотоблока установлен шестеренчато-цепной агрегат, главной задачей которого является передача вращательного движения, а значит, и изменение частоты вращения фрез. Именно благодаря редуктору от ведомого шкива механическое действие передается колесам техники, посредством чего меняются скорость и направление.

Внутри корпуса находится масло, которое необходимо для обеспечения работоспособности редуктора. Элемент заключен в прочный герметичный корпус. Его кинематическая схема состоит из цепи и двух звезд, расположенных в противоположных направлениях. Нижнюю называют ведомой, поскольку она стоит на валу и приводит в движение всю систему мотоблока.

Состав

В состав редуктора мотоблока входят следующие важные части:

винты;
подшипники;
оси;
звездочки;
корпус;
втулки;
рычаги переключения;
зубчатые колеса;
вал;
муфта;
полуоси;
плата;
пружина.

Это далеко не все элементы, которые задействованы в конструкции редуктора, но они являются основными. Поломка одного из них приводит к потере производительности и последующему ремонту.

По сравнению с червячным редуктором, шестеренчато-цепной обладает большей надежностью. Он удобен и прост в эксплуатации, может поддерживать функцию реверса. Как правило, это разборная конструкция, где все элементы соединены между собой болтами, благодаря которым можно осматривать состояние цепей и шестеренок при необходимости. Подобные редукторы устанавливают на большие мотоблоки, которым необходим прочный и надежный агрегат для передачи усилия на колеса и фрезы.

Нюансы применения

Чтобы пользователю приходилось как можно реже сталкиваться с поломкой мотоблока, требуется следить за работой не только двигателя, но и редуктора. Специалисты дают свои советы относительно того, какие основные требования необходимо соблюдать во время эксплуатации.

Важно использовать только качественное масло, а вместе с тем регулярно проверять его наличие внутри элемента. По ГОСТу для этого редуктора идеально подходит ТАД-17И или аналог, который также легко можно найти в магазинах – ТАП-15В

Проводить полную замену масла следует через установленные производителем мото-часы

В инструкции для пользователей указано, что замена должна производиться через 30 часов после первого запуска мотоблока, а впоследствии – через 150 часов. Если мотоблок ставится на консервацию, то все рабочие жидкости из него удаляются, а необходимые подвижные элементы смазываются. Периодически от пользователя требуется проверять степень натяжения цепи редуктора. Если она провисает, то ее заменяют новой, поскольку ремонту данный элемент не подлежит. Замена сальника может производиться самостоятельно, благодаря полностью разборной конструкции описываемого агрегата.

Возможные поломки

Стоит сказать, что редуктор от мотоблока «Нева-МБ-2» ремонтируется быстро и просто. Это возможно благодаря тому, что на рынке всегда можно найти запчасти для него. Возникает такая необходимость при появлении следующих признаков:

на выходном вале начинает появляться масло;
заклинивает цепь;
нет кинематической связи;
не переключаются передачи.

Во всех указанных случаях требуется разобрать и осмотреть редуктор. При подтекании масла проблема может быть устранена простой заменой манжеты, которая со временем может терять свои первоначальные качества. Заклинивание всегда связано с поломкой цепи, поэтому данную проблему можно устранить только полной заменой

Если этот элемент цел, но отсутствует кинематическая связь, стоит обратить внимание на присутствующие в конструкции звездочки. Одна из них могла обломаться

Установка и замена ремней

Размеры ремней для мотоблока «Ока» и модификаций
Ремень приводной для осуществления переднего хода:	А-1180 вн I ГОСТ 1284.1-89;А-1213 I ГОСТ 1284.2-89.
Ремень приводной для осуществления заднего хода:	Z(0) 1400 I или Z(0) 1400 вн I ГОСТ 1284.1-89.

Ремни снимаются вручную, при помощи ослабления регулировочного болта. Замена ремней производится аналогичными, подходящими по ширине и длине. Желательно приобретать запчасти, в т.ч. и ремни, в магазинах фирменных запчастей для мотоблоков. Такие магазины работают напрямую с заводами-изготовителями.

Видео обзор замены ремней мотоблоке:

Как узнать, натягивать ли ремень?

Если надавить на ремень рукой, он должен лишь немного прогибаться при нажатии. Если они провисают, будет гудеть мотор, возможно даже появление сизого дыма от их перегрева. Изношенные ремни, утопленные в ременные ячейки, нужно заменять. Сначала следует снять гайки, скрепляющие ременную раму. Далее с помощью регулировочного болта натянуть ремни, периодически проверяя степень натяжения вручную.

Эти же манипуляции проводятся после установки новых ремней с целью их регулирования.

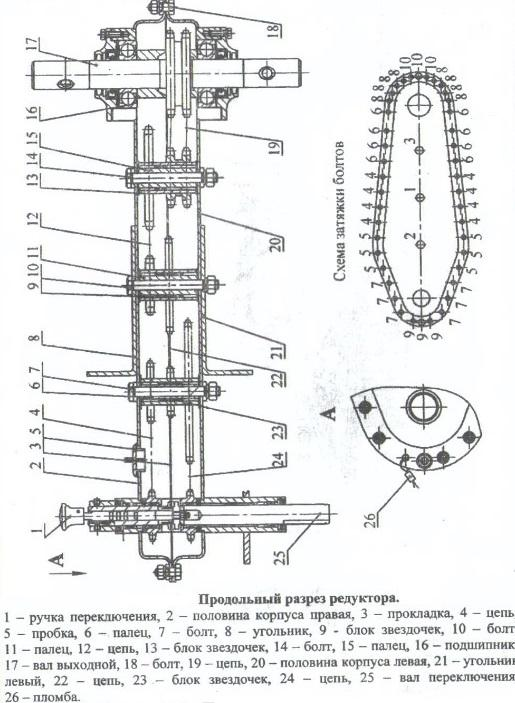

В разрезе редуктор Ока выглядит следующим образом

Корпус у детали стальной, состоит он из двух частей, которые скреплены тремя болтами и уплотнительной прокладкой. К каждой части корпуса приварены угольники, которые образуют несущую раму устройства.

Трансмиссия устройства крутящегося момента редуктора мотоблока подается от левой или правой звездочки вала. Эта деталь в зацепление вводится при помощи сухаря, который перемещается по оси вала специальной ручкой переключения. Утопленная ручка вводит в зацепление звездочку, в результате чего включается первая передача. Если ручку вытянуть до конца, то включится вторая передача. В среднем положении переключение будет нейтральное.

В этом видео вы узнаете, как отремонтировать редуктор мотоблока:

При постоянном уходе за устройство и регулярной проверки состояния масла редуктор прослужит достаточно долго. Если же устройство пришло в неисправность, то возможны следующие причины:

течет масло;
механизм разобщения полуосей пришел в неисправность;
износилась кромка на крышке оси;
не зафиксированы передачи.

В последнем случае возможно нарушение регулировки передачи или неисправность пружины. Для исправления ситуации необходимо разобрать редуктор мотоблока и заменить дефектные детали так, как показано на чертеже мультикультиватора.

Не работать устройство также может по причине обрыва цепи или отсутствия кинематической связи внутри. Чтобы разобрать редуктор, необходимо выполнить следующие действия:

Сначала снимается двигатель и рулевая кнопка. Затем шкивы и тяга.
Потом следует снять крылья с несущей рамы и стойку управления.
Выворачиваются все стяжные болты угольников.
Затем снимаются колеса

Важно перед разборкой устройства очистить его от пыли и грязи, в противном случае грязь, попавшая внутрь конструкции, может ухудшить работу редуктора. Также необходимо слить масло.
Следующим шагом является снятие рычага передач со всеми его составляющими.
Далее следует вывернуть болты с крышки и гайки с них.
Потом нужно положить устройство на левую половину корпуса и очень аккуратно ножом вывернуть болтики, которые соединяют две половинки корпуса.
С промежуточного вала снимается звездочка.
Затем – валик переключения, вилка и блок вал.

Важно! Следует снимать только поломанные детали, а не разбирать редуктор полностью

МБ-1 мотоблок: инструкция по эксплуатации и ремонт неисправности своими руками

Спецтехника, такая, как мотоблок, очень полезна в ведении хозяйства. Благодаря тому, что мотоблоки максимально сбалансированы в плане соотношения цены, затрат и производительности, они во много выигрывают, как у тракторов, так и у прочей спецтехники.

С его помощью можно производить большое количество различных операций, которые занимают много времени и требуют большого количества сил, при использовании живой силы и простейшего инвентаря. Все сферы, где можно применить мотоблок, больше не вызывают отвращения и нежелания работать.

Фактически, весь труд сводится к управлению – нужно всего лишь присутствовать в качестве водителя.

Это касается как современной техники, так более старых моделей мотоблоков, ведь за десятки лет их конструкция, в общем, мало изменилась – уменьшился вес, возросло разнообразие моделей, применяются более совершенные материалы для изготовления.

Но каркас, размещение двигателя и способ управления остались такими же, навесное оборудование, по сути, так же осталось без изменений, разница может быть лишь внешней, в несущественных деталях.

Ведь любая техника изнашивается и нуждается в ремонте

И этому стоит уделять большое внимание, если, например, вы осуществляете дальние поездки с груженым прицепом. Заклинившая ступица не станет большой проблемой, но неисправность более сложной части, такой, как трансмиссия, будет, мягко говоря, неприятной

Поэтому вам стоит ознакомиться со всеми «симптомами» поломок, что бы вовремя диагностировать и предотвратить неисправность.

Как проверить масло в редукторе мотоблока?

Отслеживать количество масла следить постоянно. Иначе халатное отношение к технике приведет к фатальным последствиям. Через каждые 50 часов заливается свежее масло. Наряду с этим следует избегать чрезмерных нагрузок, которые в итоге приводят к быстрой выработке механизмов и комплектующих. Перейдем непосредственно к замене масла:

Устанавливаем технику на ровной площади. Находим щуп, длиною 70 см.
Щуп загибается и просовывается в отверстие для залива масла до упора, после чего вынимаем прут.
Наблюдаем уровень масла, который должен быть минимум 25 см. В сухой редуктор доливают 2 литра масла, минимум 1.5 литра.

Заливное масла должны быть ГОСТовским. Дешевое масло использовать бессмысленно, потому что рано или поздно, оно вызовет поломки внутри редуктора мотоблока.

Редуктор

Владельцы мотоблоков «Ока», как и любой другой техники, иногда сталкиваются с неисправностями в работе. В том числе и в работе редуктора.

Далее мы рассмотрим наиболее часто встречающиеся трудности, их вероятные причины и способы решения проблемы:

на выходном валу течет масло: возможно, износилась манжета полуоси (поможет замена манжеты);
заклинил редуктор (одна из причин — обрыв цепи; ее надо поменять);
не получается переключить передачи (следует разобрать редуктор и заменить поломанные запчасти);
нарушился механизм разобщения полуосей (поможет регулировка натяжения троса управления полуосями).

На рисунке ниже представлена схема редуктора мотоблока в разрезе

При нарушении нормальной работы сальников, а именно при протекании масла, сальники следует снять, осмотреть на предмет трещин, износа. При необходимости заменить.

Какое масло заливать в мотоблок ОКА

Какое масло заливать в двигатель и редуктор мотоблока Ока должен знать каждый владелец данной техники. Масло — это ключевой фактор, влияющий на безупречную работу двигателя и редуктора, в условиях нагрузок, при обработке земли. Ведь работа на земле — тяжелое занятие, и мототехника работает в условиях экстремальных нагрузок.

Поэтому масло в мотоблоке менять требуется значительно чаще чем в автомобиле. Самым правильным советом по выбору масла есть рекомендации производителей мотоблока и двигателя к нему. Поэтому обратимся к руководству пользователя на Оку и к инструкциям по эксплуатации наприменяемые двигатели.

Производитель мотоблоков МБ-1 Ока — ОАО Калужский двигатель, г. Калуга, ул. Московская, 247

Руководство по эксплуатации мотоблок Ока МБ-1Д1(2, 3)М и его модификации скачать

Масло в мотоблок Ока

Объем	Тип масла
Картер двигателя	1,3	Масло моторное автомобильное для карбюраторных двигателей М-53/10Г1 или М-63/12Г1, или любое масло, отвечающее требованиям API: SF, SG, SH и SAE: 10W-30, 15W-30
Редуктор мотоблока	1,8	Масло трансмиссионное ТАД-17И, ТАП-15В и др ГОСТ 23652-79

Периодичность замены масла в мотоблоке Ока

Периодичность замены масла в редукторе	При обкатке первая замена масла через 25 часов работыЧерез каждые 25 часов работы -Проверьте уровень масла в редукторе. Долейте до 1,5 – 2 лЧерез каждые 50 часов работы — Замените масло в редукторе
Периодичность замены масла в двигателе мотоблока Ока (выдержки из инструкций по эксплуатации основных производителей моторов)	Briggs & Stratton(бригс)	Первые 5 часов— Замените масло.Каждые 8 часов или ежедневно— Проверьте уровень масла.Каждые 50 часов или каждый сезон— Замените масло.
Honda (хонда)Lifan(лифан)	Проверка уровня масла — при каждом использовании. Замена масла — первый месяц или через 20 часов работы, в последующем — каждые 6 месяцев или через 100 часов работы
Robin Subaru (субару)	Проверка уровня и добавление моторного масла — при каждом использовании двигателя (доливайте масло до максимальной отметки). Замена моторного масла: Первая замена после 20 часов эксплуатации;впоследствии — каждые 100 часов эксплуатации

Замена масла в редукторе мотоблока Ока

Содержание операции и технические требования	Инструмент, приспособления, материалы
Слейте бензин из топливного бака и масло из двигателя	Емкость
Установите справа от мотоблока емкость
Выверните пробку 1 (рисунок 6) и, наклонив мотоблок направо, слейте масло из редуктора в подставленную емкость.
Поставьте мотоблок на колеса и залейте в редуктор масло марки, указанной в таблице выше, в объёме 1,5 – 2,0 л.	Воронка, емкость, масло, ветошь
Вверните пробку 1. Заправьте бензином топливный бак и маслом двигатель

Масло для двигателей мотоблоков Ока, рекомендуемое производителями.

Марка двигателя мотоблока	Рекомендуемое производителем масло для двигателя
лето	зима	эксплуатационный класс
Robin Subaru (субару)	SAE 10W-30 — в умеренном климате	SAE 5W-30 — в холодных регионах	Автомобильное моторное масло; класс SE или выше(рекомендуются SG,SH или SJ)
Honda (хонда)	Масло класса SAE 10W-30 рекомендуется использовать при любой температуре. Если вы желаете использовать сезонное масло, то выбирайте масло с подходящим коэффициентом вязкости исходя из средней температуры в вашем регионе	SG, SF.
Lifan(лифан)	SAE-30	SAE-10W-30 — всесезонное
Briggs & Stratton(бригс)	При работе при температуре ниже 0°С Briggs& Stratton рекомендует использовать синтетическое масло. Если у Вас нет синтетического масла, то можете использовать несинтетическое масло Briggs & Stratton 10W-30 артикул 998208 Примечание: Синтетическое масло, соответствующее знаку сертификации ILSAC GF-2, API и сервисному символу API с надписью “SJ/CF ENERGY CONSERVING” и выше, можно применять при любых температурах. Замену синтетического масла осуществляйте по обычному графику.Двигатели с воздушным охлаждением нагреваются быстрее, чем автомобильные двигатели.Использование несинтетического загущенного масла (5W-30, 10W-30, и т.д.) при температуре выше 4°С приведет к высокому потреблению масла. В случае использования такого масла следует чаще проверять уровень масла.	SF, SG, SH, SJ или выше
ДМ-1-01(ОАО Калужский двигатель)	М6₃/12Г₁ или М5₃/10Г₁ ГОСТ 10541-78, масло соответствующее требованиям API: SF; SG; SH и SAE: 10W30; 15W30
ДМ-1К Инструкция от ОАО «Красный октябрь»	М10ГИ, М12ГИ ТУ 38.10148-85 М6₃/12Г₁ или М5₃/10Г₁ ГОСТ 10541-78,

Подробнее о масле в редуктор мотоблока смотрите здесь.

Видео — подготовка мотоблока Ока к работе

Источник

Преимущества мотоблоков Ока

Мотоблок «Ока» — это серьезная техника для настоящих профессионалов, предназначена для выполнения комплекса работ на земле, на дачном участке, может использоваться как мини-снегоуборщик в сочетании со специальным навесным оборудованием.

Основные преимущества мотоблоков «Ока», сделавшие их такими популярными среди фермеров и дачников:

экономичные двигатели низкой шумности
развивает скорость с прицепом – 10 км.ч;
небольшие размеры (в разобранном виде технику можно перевозить даже в багажнике машины);
возможность обработки не только ухоженных почв, но и целины;
многофункциональность (используется для полива, уборки, перевозки и т.д).

Мотоблок оснащен четырехтактным двигателем, редуктором, поворотным рулем, сцеплением и двумя колесами. Вместо колес на мотоблок могут быть установлены четыре фрезы для культивирования почвы.

Как правильно заменить масло

На полноценную работу устройства влияет своевременная замена масла. Оно способно обеспечить высокую степень производительности, увеличить срок службы мотоблока.

От повышенных нагрузок в первую очередь страдают цепи – они соскакивают из-за повреждения втулок. Чрезмерные боковые нагрузки приводят к скорому износу опорных шайб, что грозит сбоями в работе цепей. В таком случае не рекомендуется задействовать устройство на наклонной поверхности или резко поворачивать.

Мотоблок «Каскад» требует заливать масло каждые 50 часов. Перед тем как выбрать моторное масло и топливо, следует подробно изучить инструкцию по эксплуатации. В разделе «Ремонт» указан список рекомендуемых производителем веществ, подходящих конкретно для вашей модели.

В летний сезон стоит обращаться к маслам серии 15W-40, зимний – 10W-40, подойдет также отечественная продукция. Для трансмиссии же используются – ТАП-15В, ТАД-17И или 75W-90, 80W-90.

Пользуясь мотоблоком, важно не забывать проверять уровень масла, регулярно производить его замену. Только так вам удастся продлить работоспособность своему земельному помощнику

Чтобы правильно поменять масло, необходимо соблюдать следующие правила:

установите агрегат таким образом, чтобы крылья были параллельны поверхности, а редуктор под наклоном;
лучше всего поставить мотоблок на возвышенность, так будет легче слить старое масло;
открутите наливную и сливную пробки, не забудьте подставить емкость или поддон;
после слива старой жидкости, закрутите сливную пробку, через заливную залейте свежее масло.

Прочие работы

Иногда на мотоблоках «Каскад» нужна замена ремней заднего хода. Обычно к ней прибегают, если отрегулировать натяжение невозможно из-за сильного износа или полного разрыва

Важно: для замены годятся только те ремни, которые адаптированы под конкретную модель. Если поставить неподходящие комплектующие, они быстро окажутся изношены. Перед заменой выключают мотор, поставив его на нулевую передачу

Перед заменой выключают мотор, поставив его на нулевую передачу.

Снимают изолирующий кожух. Изношенные ремни убирают, а если они предельно растянуты — срезают. Сняв наружный шкив, натягивают ремень на оставшийся внутри шкив. Возвращают деталь на место. Внимательно проверяют, чтобы ремень не оказался перекручен. Ставят обратно кожух.

Очень часто приходится делать разборку пускового механизма, чтобы избавиться от его неисправностей. Проблемные пружинки заменять необязательно. Иногда просто отжигают горелками кончик детали. Затем напильником воспроизводят нужный контур. Тогда прикрепление пружины и барабанного узла приходит в норму. Ее наматывают на барабан, закладывают свободный край в гнездо на корпусе вентилятора и центрируют стартерный барабан.

Подгибают «усики», взводят барабан против часовой стрелки, отпускают взведенную до конца пружину. Совмещают отверстия вентилятора и барабана. Вставляют пусковой шнур с рукоятью, завязывают узел на барабане; натяжку отпущенного барабана удерживают рукоятью. Пусковой шнур меняют аналогично

Важно: все эти работы легче выполнить вдвоем

Если сломалась ручка переключения передач, с нее снимают крутящуюся головку, выбивая выколоткой штифт. Выкрутив винт, убирают втулку и фиксирующую пружину. Затем снимают остальные детали, мешающие ремонту. Заменяют только проблемные части редуктора без разборки всего устройства. Также поступают, когда нужно снять храповик.

Если вылетел вал, то для замены приобретают только устройства с подходящей длиной, диаметром, числом зубцов и звездочек. Когда заедает регулятор оборотов (либо, наоборот, работает нестабильно), нужно крутить винт, задающий количество смеси. В результате падение оборотов перестанет быть резким, вынуждающим регулятор распахивать дроссель. Чтобы сократить опасность поломок, нужно заботиться о правильном обслуживании мотоблока. Техническое обслуживание (ТО) нужно проводить раз в 3 месяца.

О том, как отремонтировать декомпрессор мотоблока «Каскад», смотрите в следующем видео.

Автомеханик, специализируется на С/Х технике

Неисправности, которые могут возникнуть в мотоблоке Каскад, можно разделить на несколько основных категорий, одними из них являются:

Различные неполадки с мотором.
Неисправности в других узлах и механизмах мотоблока.

Если у вас имеется мотоблок Каскад, тогда при использовании этого оборудования у вас с течением определенного промежутка по времени могут появиться проблемы с мотором. Мотоблок Каскад инструкция по ремонту, дает прекрасную возможность для владельца этой техники, произвести ремонт возникших неисправностей максимально быстро и правильно с учетом всех имеющихся рекомендаций от производителя.

Не забывайте следить за состоянием своей техники

Устройство редуктора культиватора МБ-1

Рассмотрим устройство редуктора мотоблока МБ-1. Это устройство, отвечающее за вращение, движение от двигателя к колесам. Сборка редуктора мотоблока МБ-1 выполнена таким образом, что на его корпусе с внешней стороны есть элементы, отвечающие за изменение передач. Коробка передач имеет пять позиций. При нажатии вилка выносит муфту из зацепления. При сбросе она возвращается в свое начальное положение.

При подключении привода к правой части агрегат остановится. Вращение исходит от звездочки. Когда ручка цепляет левую звездочку, передача снижается. При желании максимальной передачи ручку выдвигают до конца.

Сборка и настройка редуктора осуществляются после ремонта или неисправности. Перед процедурой осматривается каждая деталь на наличие повреждений и загрязнений.

Иногда производится замена двигателя на мотоблоке МБ-1. Это совершается при желании поставить импортный двигатель на отечественную модель. С этой целью применяется комплект, в который входят плита (площадка, шкив), передача ремня, комплект крепежа. Существует схема замены двигателя. Благодаря чертежам можно будет легко справиться с заменой.

Мотокультиваторы старого образца тоже популярны. Первый советский мотоблок МБ-1 — очень выносливая и надежная техника, которую использовали в разных целях. Их производили на основе советских культиваторов, которые были достаточно прочными.

Регулировка карбюратора

Клапаны карбюратора мотоблока нуждаются в периодической регулировке. Нарушение нормы расстояния между клапанами вызывает изменение периодичности стадий газораспределения, как следствие, двигатель не дотягивает до заявленной мощности. Если зазор большой, появляются шумы, деформируются сами клапаны.

Как только при работе мотоблока появился любой посторонний шум в двигателе, следует отрегулировать карбюратор. Для регулировки требуется отвертка, ключ и лезвие (ведь норма зазора клапана составляет от 0,1 мм до 0, 15 мм).

На мотоблоках МБ-1Д используеться карбюратор модели ДМ 1.08.100 мембранного типа. Внешний.вид карбюратора ДИ1.08.100 приведен на рисунке ниже:

1 — винт полного газа; 2 — винт малого газа; 3 — рычаг воздушной заслонки; 4 — винт минимальных оборотов; 5 — фланец; 6 — дозирующее устройство; 7 — патрубок; 8 — прилив: 9 — шпилька; 10 — гайка; 11 — входной штуцер; 12 — кнопка.

Регулировка выполняется так:

отверткой откручивается гайка клапана,
вставляется лезвие и выполняется закручивание гайки.
Как только процесс окончен, кожух карбюратора становится на место.

Источник

Карбюратор мотоблока МБ-1

Рассмотрим карбюратор мотоблока МБ-1. Устройство регулирует подачу топлива в двигатель и подготавливает горючую смесь (смешивая горючее с воздухом). Это часть двигателя внутреннего сгорания.

Для чего нужна регулировка карбюратора? Может сложиться ситуация, когда мотоблок начнет работать нестабильно. Это может произойти, если агрегат длительное время не использовался или, напротив, претерпевал большие нагрузки. В такой ситуации понадобится регулировка карбюратора, для которой есть специальная инструкция.

Отрегулировать карбюратор нужно в следующей последовательности:

Закрутить до упора (не переусердствуя) винты полного и малого газа, а затем вывернуть их на полтора оборота.
Запустить мотор и подождать 10 минут, пока он прогреется.
Не заглушая мотор, рычаг поставить на минимальные обороты.
Винтом (дроссельная заслонка), которым регулируют количество протекаемого горючего, нужно добиться таких минимальных оборотов холостого хода, при которых прекратятся перебои.
Отрегулировать дроссельный винт на максимум, а затем на минимум. Это нужно делать до тех пор, пока мотор не начнет работать нормально.
Перевести рычаг двигателя на газ.
Винт газа поставить максимум на 2,5 оборота.

Мотоблок МБ-1 навесное оборудование имеет следующее:

Плуг. Предназначен для вспашки земли.
Окучник. Для обрезания борозд.
Выкапыватель корнеплодов.

Заключение

Мотоблоки МБ 1 – это стойкая техника, которая служит верой и правдой, уже много лет, своим хозяевам. Пользу, которую они приносят тяжело переоценить, ведь как только в домашнем хозяйстве появляется такой универсальный помощник, отказаться от него уже невозможно.

Он собрал много положительных отзывов, поскольку даже те его владельцы, которые приобрели МБ 1 в подержанном состоянии, не тыкались с постоянными ремонтами.

Но его преимущество не только в живучести, этот мотоблок прекрасно справляется с любым видом почвы, не зависимо от ее типа, благодаря чему заслужил хорошую репутацию.

Эта особенность также позволяет мотоблоку очень быстро окупить любые средства, которые ушли на него. МБ 1 также хорошо проявил себя в зимнюю пору.

Модернизировать его не сложно, поскольку к корпусу можно приварить любые крепления – он полностью состоит из стали, ведь изготовлены эти машины в то время, когда на материалах не экономили.

В любом случае, с какой точки зрения не посмотреть на это изделие, «Луч» практически ни в чем не уступает даже самым последним моделям мотоблоков зарубежных производителей. Что же касается отечественных мотоблоков – они являются, по сути, его модификациями, этапами развития удачной модели.

голоса

Рейтинг статьи
