Снимаем и устанавливаем кпп ваз-2107 самостоятельно

Вступление

Готовы ли вы позволить себя обворовать? Для этого вам не обязательно повстречаться с грабителем в темном переулке. Для любого автомобилиста главным злодеем и причиной необоснованных денежных потерь является собственная неосведомленность. Без шуток, опытному водителю ВАЗ 2110 кулиса покажется не таким уж и сложным техническим устройством, а цена, которую попросят за ее обслуживание и ремонт на СТО, для них сравнима с грабежом.

Если любой мелкий и несложный ремонт своего авто доверять специалистам в автосервисе — тут, пожалуй, никаких денег не напасешься. Тот же механизм кулисы ВАЗ десятой модели любит ломаться с весьма завидной регулярностью. Увы, конструкция его несовершенна. Но даже эту проблему можно частично исправить весьма действенными способами, чему посвящен даже отдельный раздел данной статьи.

По вышеизложенным причинам вопрос ремонта, обслуживания и настройки кулисы на ВАЗ 2110-2112 окажется актуальной темой гаражного ремонта. Если для вас куда проще поработать около часа руками, выполняя далеко не самые сложные слесарные работы вместо того, чтобы отдать более 1000 рублей на СТО — эта статья, определенно, для вас. Помните, все в ваших руках и даже надежная работа собственного автомобиля.

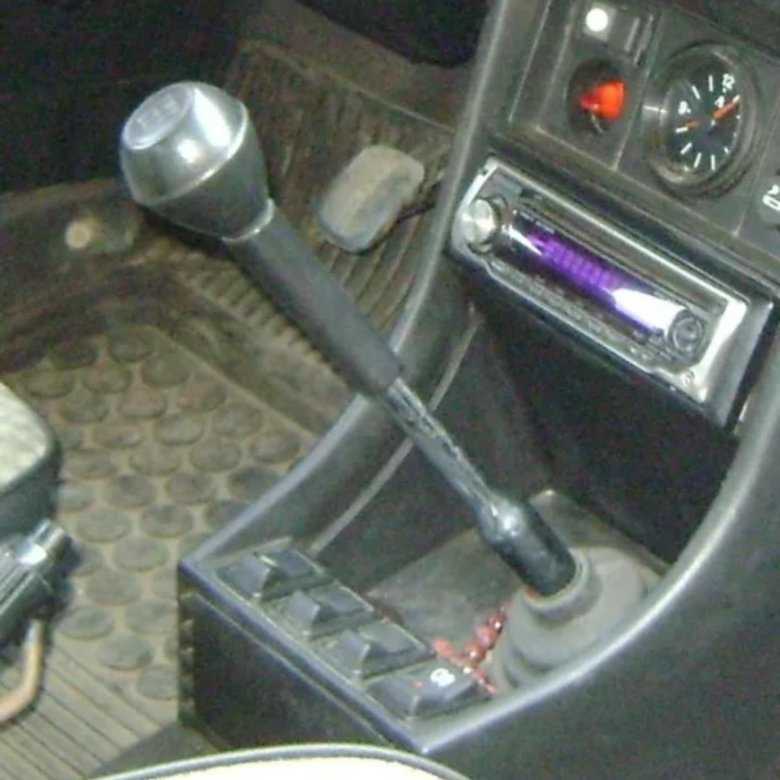

Замена рычага КПП на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!Рычаг КПП – он является одним из важных элементов при выборе скорости у автомобиля. На данный момент как таковых разновидностей рычагов продаётся много, и в связи с этим люди их меняют на тот который более всего удобен им, потому что встречаются люди которым нравятся длинные рычаги, а встречаются и такие кому нравятся лишь короткие. Но не всем известно как поменять данный рычаг на машине и поэтому специально для таких людей была подготовлена инструкция по замене рычага в картинках.

Примечание!Для замены рычага вам понадобиться лишь отвёртка!

Когда нужно менять рычаг КПП?Многие люди рычаг заменяют по разным причинам, кто то из-за его деформации, а кто то его просто снимает чтобы укоротить потому что как правило на «Классиках» стоят длинные рычаги которые не очень всем нравятся в плане комфортабельности, но исключением выступает автомобиль «ВАЗ 2105» на котором с самого завода шёл рычаг более короткий.

Как заменить рычаг кпп на ВАЗ 2101-ВАЗ 2107?

Снятие:1) Для начала включите нейтральную скорость на автомобиле, поставьте для этого рычаг переключения передач в нужное положение.

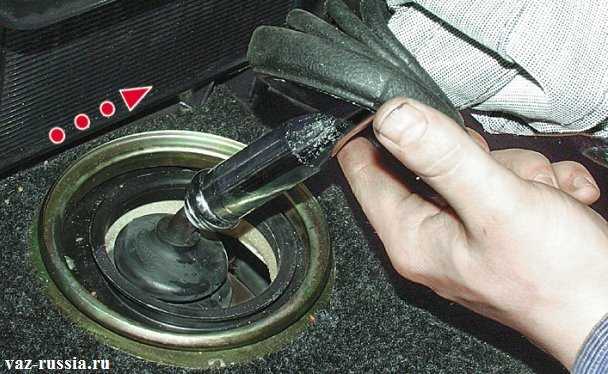

2) После чего сдвиньте на верх верхний чехол рычага, но не снимайте его а просто оставьте в верхней части.

3) Затем таким же образом, сдвиньте на верх но только уже нижний или как его ещё называют основной чехол рычага и так же оставьте его верхней части, поддерживая при этом рукой.

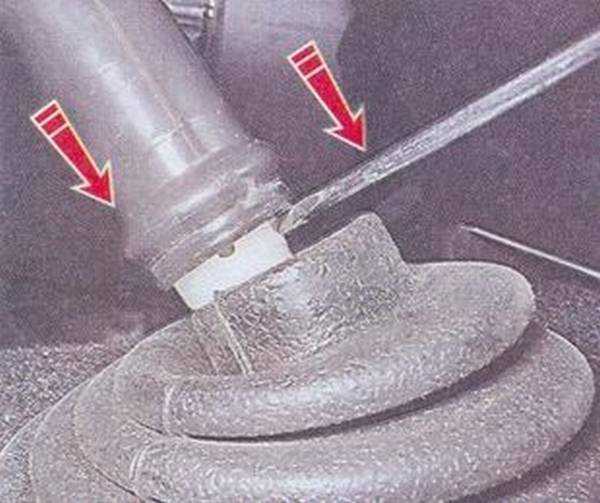

4) Следом утопив в самый низ рычаг, зафиксируйте отверткой запорную втулку.

Примечание!На фото самой втулки не видно, но приблизительное её местонахождение указано стрелкой!

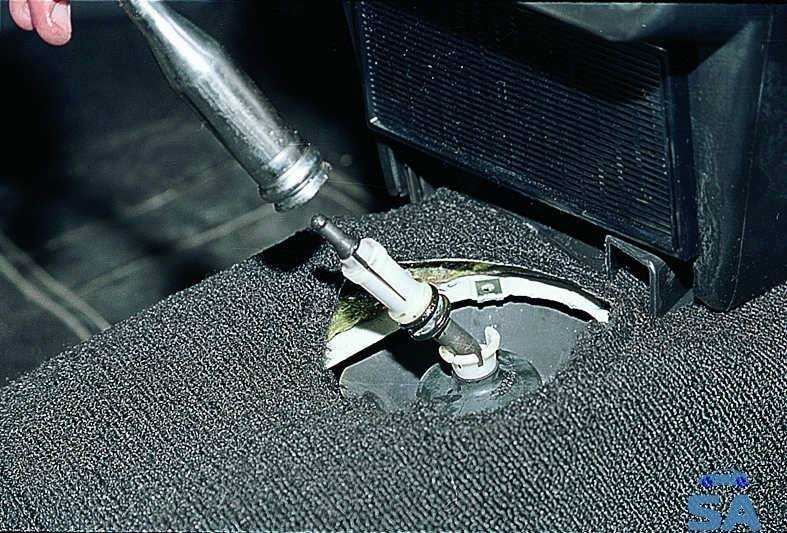

5) И после чего отведите запорную втулку от рычага, и в это же время снимите рычаг с механизма.

Примечание!Если ваш рычаг переключения издает сильную вибрацию, то можно и вовсе не заменять его на новый, вы просто проверьте состояние внутренней втулки, если будет обнаружено что втулка деформирована или же сильно затвердела тогда замените ее на новую! (О том как снять эту втулку, см. в низу статьи в рубрике «Для новичков!»)

Установка:1) Установка нового рычага осуществляется в обратном порядке снятию.

Для новичков!Вопрос: Как извлечь внутреннюю втулку из рычага?Ответ: Возьмите в руки какой либо проволочный крючок или же отвёртку, и при помощи неё извлеките втулку из рычага как это показано на рисунке:

Дополнительный видео-ролик:Более подробно процесс снятия и установки рычага, см. в интересном видео-ролике который расположен чуть ниже:

Основные неисправности

Используемая на «Копейке» коробка передач является конструктивно достаточно надежным узлом, способным обработать значительный ресурс без особых вмешательств. Но все же неисправности с КПП бывают.

Основными проблемами с этим узлом являются:

• Повышенная шумность работы. Происходит это в основном из-за износа подшипников и шестерен. Для восстановления работоспособности необходимо заменить все изношенные элементы;
• Затруднение переключение передач. Причинами этого могут стать проблемы со сцеплением, деформация рычага КПП или вилок переключения. Устранение неисправностей производится заменой поврежденных элементов сцепления и КПП;
• Самопроизвольное выключение передачи. Эта неисправность происходит из-за износа фиксаторов ползунов вилок включения. Неисправность устраняется заменой пружин и самих фиксаторов, ползунов;
• Вытекание масла из коробки. Течи происходят из-за повреждения и сильного износа сальников коробки. Устраняется все заменой резинотехнических элементов;

Конечно, есть и другие виды неисправностей, к примеру, заклинивание коробки передач во время движения, невозможность включения или выключения какой-либо передачи, разрушение шестерен или валов, пробой корпуса КПП. Но такие проблемы возникают значительно реже и, в основном, из-за неправильной эксплуатации КПП, а также конструктивных дефектов составных элементов коробки.
Устранение любой из неисправностей производится на снятой коробке. Поэтому чтобы восстановить работоспособность КПП, необходимо сначала знать, как снять коробку на ВАЗ-2101

Причем неважно, будет производиться ремонт или же замена коробки передач Ваз-2101, снимать ее все равно придется

Рычаг переключения передач – устраняем недуги системы

Иногда перед автомобилистом встает вопрос, почему болтается рычаг переключения передач, однако прежде чем на него ответить, следует четко представлять, что собой представляет данный элемент КПП, его устройство и какие функции он выполняет.

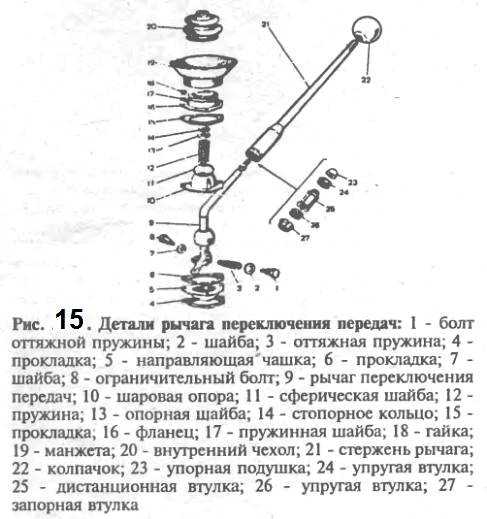

Рукоятка рычага переключения передач, или какова конструкция системы?

Особенностью всех механических коробок переключения передач является необходимость ручного воздействия на рычаг. Можно считать, что как раз он и выполняет важнейшую функцию в определении скоростного режима вашего перемещения. А значит, без него управление транспортным средством становится просто невозможным. Принцип работы рычага довольно прост: наклоняя в продольном и поперечном направлениях, вы устанавливаете его в положение, которому соответствует определенная скорость.

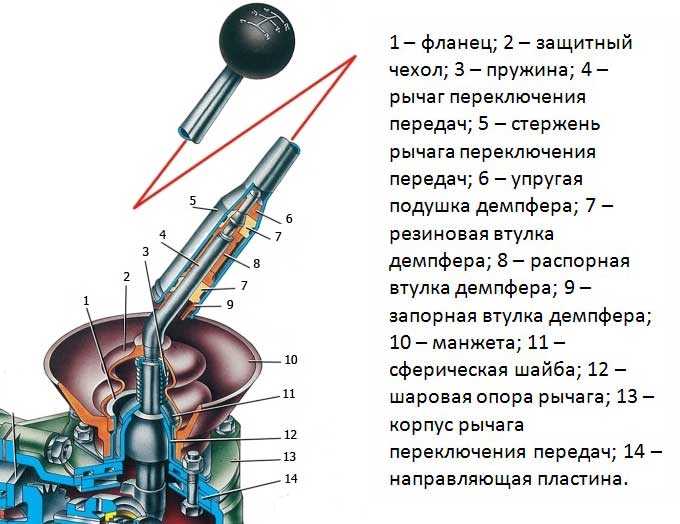

Рукоятка рычага переключения передач соединена с синхронизатором посредством вилки, положение которой передает информацию о номере выбранной скорости. Синхронизатор выставляет шестерни коробки передач так, чтобы вырабатываемая мощность мотора позволила двигать авто с заданной скоростью. В случае, когда положение рычага соответствует нейтральной передаче, его удерживают пружины. Схема переключения скоростей часто изображена на головке рычага.

Как может располагаться рычаг переключения передач?

Расположение рычагов КПП может быть как напольным, так и подрулевым. И несмотря на то, что последнее считается более удобным в эксплуатации, тем не менее, в большинстве случаев производители авто отдают предпочтение первому варианту. Это обусловлено некоторыми недостатками подрулевого расположения, среди которых: низкая скорость и четкость, вероятность неполного включения передач, тяги изнашиваются намного быстрее, иногда возможно их заклинивание, а также и «выбивание» передачи.

А ведь при этом в обоих вариантах устройство рычага переключения передачи остается одинаковым. Различия могут быть только в длине, причем если раньше она могла достигать даже 30 см, то сегодня заводы-изготовители стремятся сделать ее как можно меньше, устраняя слишком большой ход рычага переключения передач. Поэтому с напольным расположением существенно ничего не изменится в конструкции, но поломок станет заметно меньше.

Скрип рычага переключения передач и другие неполадки

Из всего вышесказанного ясно, что данная деталь является одной из самых важных во всей коробке переключения передач, и если она вышла из строя, то управлять таким транспортным средством становится опасно для жизни. Наиболее распространенными причинами, по которым может произойти такое ЧП, являются либо механические повреждения, либо же последствия некорректной эксплуатации. Приведем несколько поломок, которые вы легко обнаружите самостоятельно.

Следует знать, что ручка рычага переключения передач должна перемещаться свободно, без заеданий. В случае же, когда возникают трудности в выполнении данного действия, скорее всего вышла из строя сферическая шайба или же шаровая опора. Их необходимо заменить в срочном порядке. Также о неисправности говорит и скрип рычага переключения передач. Если же происходит самопроизвольное выключение, значит, обязательно стоит проверить пружину, вполне возможно, что она попросту соскочила.

Как произвести ремонт рычага переключения передач?

В любом случае, что бы ни произошло, ремонт рычага переключения передач предполагает замену вышедших из строя деталей, а без его полного снятия сделать такое будет невозможно. С этой целью демонтируется пластиковая защитная пластина и освобождается обойма шарниров. После чего необходимо отвести в сторону реактивную тягу и снять целиком весь рычаг. Но для того, чтобы освободился доступ ко всем пластмассовым втулкам и оси, нужно обязательно снять чехол для рычага переключения передач.

Чтобы заменить пружину, ее необходимо вытащить, а для этого нужно демонтировать стопорное кольцо и шарнир с рычагом. В случае, когда не обойтись без замены шаровой опоры, следует аккуратно раздвинуть пальцами сферическую шайбу и вынуть износившуюся деталь. При этом, устанавливая новую, смажьте ее.

Тяги же меняются следующим образом. В нижней части авто находится хомут, следует ослабить его затяжку. Дальше нужно отсоединить его от шарниров и, раскрутив гайку крепления, можно свободно вытянуть тягу. Монтаж новой осуществляется в обратном порядке. Таким образом, заменив все испорченные элементы на новые, можно ездить спокойно. При этом не забывайте, что периодически необходима и регулировка рычага переключения передач.

Как заменить КПП на ВАЗ 2106

Перед тем как приступать к демонтажу коробки передач и дальнейшему разбору, необходимо убедиться, что причина неисправности в самой КПП, а не связана с другими элементами. Например, возможны следующие варианты.

1. Масло в коробке ниже минимального уровня или вовсе отсутствует. Как правило, в такой ситуации передачи будут включаться с сильным хрустом и большим трудом.
2. Ослабли крепления коробки, и она болтается. В основном ослабленная коробка заметна на ходу при езде по кочкам.
3. Неисправности сцепления. Вышел из строя привод сцепления, в таком случае если выжать педаль сцепления до упора, то передачи также будут включаться с трудом и сильным хрустом.

Если же есть точная уверенность в том, что причина неисправности кроется непосредственно в коробке передач, то можно переходить к процессу ее снятия.

Демонтаж КПП

Автомобиль нужно разместить над смотровой ямой (если, конечно, нет возможности воспользоваться подъемником). Под задние колеса обязательно надо положить противооткатные упоры, рычаг стояночного тормоза должен быть опущен вниз. Рычаг переключения передач подлежит снятию.

Для этого необходимо, воспользовавшись двумя отвертками, аккуратно развести лепестки верхней втулки. После этого ее надо снять. Затем, приложив небольшие усилия, можно снять втулки А и Б с рычага.

Открутить два винта, крепящих крышку к полу и демонтировать её. Воспользовавшись отвёрткой, ослабить два винта, держащих чехол рычага ручного тормоза и снять его. Открутить винты под передними сидениями, с помощью которых закреплены коврики спереди к полу.

Отодвинуть передние сиденья до упора назад и отогнуть края ковриков.

Открутить гайки на передних сидениях, с помощью которых салазки прикреплены к кронштейнам.

Открутить четыре самореза, крепящих накладку к порогу, и снять её (накладки снимаются с обеих сторон).

Поднять коврик пола и отодвинуть максимально вперед, при этом кольцо коврика (А) должно быть продетой через кулису (Б).

Открутить винты, с помощью которых закреплена пластиковая крышка кулисы, и снять её.

Снять шланг, с помощью которого в корпус воздушного фильтра поступает теплый воздух. После отсоединения шланга подвода теплого воздуха нужно, вооружившись гаечным ключом, открутить все болты, с помощью которых крепится стартер, и отодвинуть его вперёд. Отсоединить сливную пробку картера и слить масло в любую подходящую ёмкость.

Снять выхлопную систему, начиная с выпускного коллектора. От фланца коробки передач нужно отсоединить муфту карданного вала (после снятия глушителя). Отсоединить колодку проводов (смотрите фото) от датчика включения сигнала заднего хода (находится непосредственно на КПП в правой ее части).

Подручным инструментом (плоскогубцы или же просто руками) ослабить гайку спидометра и отсоединить конец тросика от редуктора.

Демонтировать рабочий цилиндр сцепления (снимать его полностью не нужно, достаточно достать из кронштейна; шланг цилиндра снимать не обязательно). Открутить четыре болта, с помощью которых крепится крышка картера сцепления

Воспользовавшись любым подходящим деревянным бруском, необходимо подпереть кронштейн, установив брусок одной стороной на поперечину, а другой на землю.

Открутить гайки, с помощью которых поперечина крепится к кузову. Убрать брусок и свести кормовую часть коробки передач. С помощью того же бруска нужно подпереть переднюю часть двигателя, обязательно в месте, указанном на фото.

Отвернуть верхние болты, которыми картер сцепления закреплён к двигателю. Помощник должен поддерживать корму КПП, а в это время нужно отвернуть нижние болты крепления картера коробки передач к двигателю. После всех проделанных манипуляций нужно вместе с помощником вывести коробку передач назад по ходу движения до тех пор, пока первичный вал не выйдет из зацепления с маховиком двигателя. На самом деле ничего сложного в замене данного узла нет, особых знаний и навыков не требуется.

Замена своими руками

Для замены узла необходимо следующее:

• бутылка уайтспирита;
• три хомута размером 200×4;
• мягкая тряпочка;
• аэрозоль Мовиль или аналог;
• любая смазка для обработки подшипников, подойдет как Мобил Гриз, феола, так и любая другая хорошего качества;
• WD-40 для того, чтобы открутить заржавелые детали.

Кроме того, понадобятся запасные комплектующие, а именно:

• трубки;
• — наконечники;
• сайлентблоки;
• комплект для ремонта рейки;
• пыльник.

Из инструментов нужно запастись:

• молотком;
• ключами на «22», с внутренним восьмигранником;
• зубилом;
• карданом;
• съемником, для демонтажа наконечников.

Теперь за работу

1. Первым делом нужно обработать моторным маслом (WD-40) все крепежи и детали, оставить на полтора часа. После, повторить обработку моторным маслом и к работе приступать лучше через сутки, в противном случае отвинтить прикипевшие детали просто невозможно, вы либо сломаете резьбу и повредите важные узлы, либо сломаете что-то себе. Чтобы избежать такой неприятности, лучше все делать с расстановкой, без спешки.
2. Когда масло пропитает крепежи, можно браться за демонтаж. Фиксируем автомобиль, ставим подпорки под колеса. Не забываем про ручной тормоз, блокируем руль.
3. Отсоединяем питание и снимаем передние колеса.
4. Отвинчиваем гайки с наконечников;

Основные технические характеристики коробки ВАЗ 2107

КПП «семёрки» работает в связке со сцеплением. На ВАЗ 2107 устанавливается однодисковое сухое сцепление, имеющее всего одну (центральную) нажимную пружину. Этого вполне достаточно для удобного управления скоростями автомобиля.

Устройство достаточно много весит — 26.9 кг без масла.

Какую КПП можно поставить на «семёрку»

ВАЗ 2107 охотно будет работать как с четырёхступенчатой, так и с пятиступенчатой коробкой, поэтому какую именно модель выбрать — решает только водитель.

Если говорить об отечественных «ВАЗовских» коробках, то изначально «семёрка» комплектовалась именно четырёхступкой, поэтому всегда можно купить и установить именно этот агрегат. Главное достоинство такой коробки заключается в её повышенной работоспособности — водитель проезжает 200 — 300 тысяч километров, ни разу не вкладываясь в ремонт устройства. К тому же четырёхступка больше подходит для маломощных моторов 1.3 литра или для водителей, которые часто перевозят тяжёлые грузы на машине, так как коробка изначально рассчитана на большую тягу.

Пятиступенчатые коробки позволяют развить более высокую скорость. Это нравится более молодым водителям, так как на старте и на обгоне можно выжать из авто максимум мощности. Однако такие коробки с течением времени стали изготавливаться из низкокачественных материалов, поэтому не всегда есть чёткость переключений.

На ВАЗ 2107 можно установить и иностранные КПП. Больше всего подходят коробки от «Фиат», так как именно эта машина и стала прообразом отечественных моделей. Некоторые автолюбители устанавливают коробки от старых версий «БМВ», но процедура монтажа может занять много времени, так как изначально конструкция автомобиля не предусматривает нетиповые агрегаты.

При смене заводской коробки следует иметь ввиду, что новая КПП может не подойти по размерам и креплениям к ВАЗу

Кулиса КПП: устройство, неисправности и регулировка

Большинство водителей слышали о таком, известном на слуху, термине, как кулиса коробки, но не все в курсе, что же это такое, как выглядит и зачем она вообще в автомобиле

Сегодня в нашей статье постараемся разобрать все, что связано со словом кулиса, какова ее функциональная важность и для чего она служит в коробке передач

На фото: короткоходная кулиса КПП Hyundai Accent

Назначение

Для того, чтобы передавать крутящий момент от двигателя на ведущие колеса автомобиля, а также изменять при необходимости режим и направление движения, любой автомобиль оснащен устройством для выбора и переключения передач, так называемым – кулисой КПП.

Устройство

Кулиса представляет собой составной механизм, служащий для связи ручки переключения передач с коробкой. По конструкции он может состоять из нескольких тяг, рычагов, тросов, коромысла, пружин, системой карданных соединений и других вариантов.

Устройство кулисы

• На различных марках автомобилей конструкция кулисы имеет свои особенности, что связано с расположением КПП и способом соединения ручки переключения передач со штоком коробки.
• Так, например, на заднеприводных автомобилях ВАЗ классической серии, таких как ваз 201-07, рычаг переключения передач установлен непосредственно на корпусе самой КПП и, соответственно, не имеет каких-либо деталей привода.
• Саму ручку переключения в обиходе называли кулисой, что и перешло на другие модели авто, где ручка уже конструктивно отделена от коробки и соединяется с ней посредством кинематической связи.
• Это, в частности, переднеприводные модели ваз, как и большинство других марок авто, уже имеют привод из механизмов от ручки передач до штока КПП, который и носит название кулиса коробки передач.

Кулиса в сборе с тягами и ручкой КПП ВАЗ 2110

Признаки неисправности кулисы:

1. • Тугое переключение передач;
2. • Сильный люфт ручки КПП;
3. • Включается не та передача, то есть вместо одной включается другая;
4. • Возможно включить лишь некоторые передачи, остальные не включаются;
5. • Звук при включении, напоминающий хруст.

Регулировка

В большинстве случаев неправильная работа кулисы вызвана ее разрегулировкой, либо запущенным состоянием соединений, а также выработкой в соединениях. Вызвано это тем, что большая часть механизма кулисы расположена под днищем автомобиля и подвержена воздействию дорожной грязи и воды, различного рода механическим ударам, что отрицательно сказывается на ее состоянии.

Перед проведением регулировки рекомендуется проверить состояние всех элементов механизма кулисы, очистить их от грязи и убедиться в надежности всех соединений.

Так при наезде на препятствие может быть погнута одна из тяг кулисы, может быть сбит стопор, перекошено коромысло, что сразу отразится на правильности работы выбора и четкости включения передач.

Схема работы по регулировке кулисы

Для регулировки не потребуются какие-либо сложные приспособления, специальные инструменты, либо большой опыт работы. Операция не сложная и ее может выполнить своими руками практически каждые автовладелец, не обращаясь в центр сервисного обслуживания.

Рекомендуем: Качественные автомобильные масляные фильтры 2021: ТОП-10

Регулировка требуется после каждого снятия коробки передач, либо при отпускании крепления кулисы и неправильной работы ручки переключения.

Существует два общих варианта регулировки:

• По передаче заднего хода. Для этого автомобиль устанавливается на смотровую яму (подъемник, эстакада), ставится ручник и дополнительно под колеса ставятся противооткатные упоры.

Работу желательно выполнять с помощником. Один находится в салоне автомобиля, а второй в смотровой яме под днищем кузова. Находящийся в снизу кузова отдает крепление хомута штока КПП, а второй в салоне переводит рычаг переключение коробки в положение наиболее удобное для включения передачи заднего хода. После чего хомут на штоке затягивается, и регулировка считается законченной.

Регулировка кулисы

• По первой передаче. Включается первая передача и отпускается хомут крепления кулисы к штоку коробки передач. Затем шток КПП поворачивается против хода часовой стрелки до ощутимого упора и хомут затягивается.

Регулируем

В обоих вариантах проверяется четкость включения передач и при необходимости регулировку повторяют, добиваясь необходимого результата.

В зависимости от конструкции могут существовать и другие варианты регулировки кулисы. Поэтому перед проведением работы на своей модели авто, рекомендуем ознакомится с приложением к обслуживанию, где указан конкретный способ регулировки привода кулисы.

Порядок регулировки клапанов при помощи щупа

Регулировочные работы проводятся на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной площадке. Если работы проводятся в гараже, необходимо обеспечить достаточный уровень освещенности рабочей зоны.

Перечень инструментов для выполнения регулировки:

• Отвертка с прямым шлицем.
• Ключ или ручной стартер для поворота коленчатого вала.
• Гаечные ключи номиналом «10» «14» и «17».
• Непосредственно сам щуп. Щуп будет выступать в данном случае в качестве специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
• Первоначальным этапом работы можно назвать частичную разборку газораспределительного механизма, что позволит обеспечить доступ к регулируемым деталям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

Затем снимается клапанная крышка и нашему взору открывается корпус распределительного вала, коромысла клапанов и штоки самих клапанов. После этого проворачиваем коленчатый вал до совпадения меток, нанесенных на крышке переднего сальника и шкиве. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре № 4. В этом положении проверяются зазоры клапанов № 8 и № 6 четвертого и третьего цилиндров. Вставляем щуп толщиной 0,15 мм в зазор между кулачком распредвала и коромыслом. Щуп должен войти с некоторым усилием. Если щуп не входит или входит слишком легко, то требуется регулировка зазора.

Правильная регулировка зазора происходит следующим образом:

• При помощи гаечного ключа на «14» удерживаем головку регулировочного болта, а ключом на «17» ослабляем затяжку контргайки.
• При помощи поворота головки регулировочного болта проводим регулирование зазора.
• Контргайкой проводим фиксацию положения регулировочного болта.
• После фиксации положения болта проводим повторную проверку щупом.

Для того чтобы корректно выполнить регулировку клапанов, необходимо составить своего рода таблицу, в которой указывается последовательность регулирования клапанов:

• регулируем 6 и 8 клапана;
• проворачиваем коленчатый вал на пол-оборота;
• регулируем 4 и 7 клапана;
• проворачиваем коленчатый вал на пол-оборота;
• регулируем клапана номер 1 и 3;
• проворачиваем коленчатый вал на пол-оборота;
• завершаем регулировку выставлением зазора 5 и 2 клапана.

Затем следует несколько раз полностью провернуть коленчатый вал и еще раз проверить зазор при помощи щупа, после чего выполнить сборку всех демонтированных перед регулировкой узлов и деталей. Мы убедились, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два приема): поворот коленчатого вала и регулировка высоты болта. Однако данный способ нельзя назвать точным из-за наличия износа в паре трения кулачок — коромысло.

Вышеуказанного недостатка лишен способ регулировки при помощи индикатора и регулировочной рейки.

Последовательность работ

Подготовив все необходимое, можно приступать к работам.

Последовательность снятия такая:

1. Ставим автомобиль на яму и обездвиживаем противооткатными упорами, установленными под колеса. Коробку ставим в нейтральное положение, ручник не затягиваем;
2. Сначала сделаем все работы в салоне. В этом месте необходимо снять рычаг со стержня коробки. Для этого оттягиваем пыльник рычага вверх, что обеспечит доступ к фиксирующей втулке. Ее нужно аккуратно поддеть тонкой отверткой, чтобы она выскочила вниз, после чего можно стянуть рычаг со стержня;
3. Снимаем со стержня верхнюю пластиковую втулку, разжав лепестки отверткой, затем резиновый пыльник и нижнюю втулку. В итоге на стержне ничего не должно остаться;
4. Снимаем пластиковую накладку, расположенную под напольным покрытием. Для этого необходимо снимать с авто сиденья, их направляющие и т. д. Значительно проще сделать разрез в сторону задних сидений, это позволит салон не разбирать. Обеспечив доступ к накладке, выкручиваем 4 самореза, крепящие ее и снимаем. Включаем на КПП 1-ю передачу;
5. Переходим под автомобиль. Для удобства работ следует полностью демонтировать выхлопную систему. Для этого откручиваем глушитель от приемной трубы. Чтобы болты и гайки легче было откручивать, следует заранее обработать их средством WD-40;
6. Сняв глушитель, переходим в подкапотное пространство, и откручиваем гайки крепления приемной трубы к выпускному коллектору. Затем эту трубу снимаем с авто;
7. Все последующие работы выполняются под автомобилем. Откручиваем карданный вал от фланца коробки передач. Далее следует открутить две поперечины безопасности, чтобы опустить кардан вниз;
8. Подставляем подготовленную емкость и откручиваем сливную пробку, чтобы удалить из КПП масло;
9. Откручиваем крепление рабочего цилиндра привода сцепления. При этом патрубок от него отсоединять не нужно, после откручивания крепления его просто следует отвести в сторону;
10. Откручиваем 4 болта крепления крышки картера сцепления;
11. Подпираем брусом заднюю часть коробки и выкручиваем гайки крепления поперечины. Аккуратно вытаскиваем брус. При этом задок КПП пойдет немного вниз, это обеспечит более удобный доступ к остальным элементам, которые необходимо снять;
12. Отсоединяем фишку с проводкой, подходящей к КПП. Откручиваем и снимаем трос привода сцепления;
13. Снизу подбираемся и выкручиваем болты крепления стартера. Начинать следует с верхнего болта. После откручивания крепления отодвигаем стартер;
14. Ставим подпорку под заднюю часть двигателя, предварительно приподняв рукой коробку;
15. Выкручиваем болты крепления коробки передач к силовой установке;

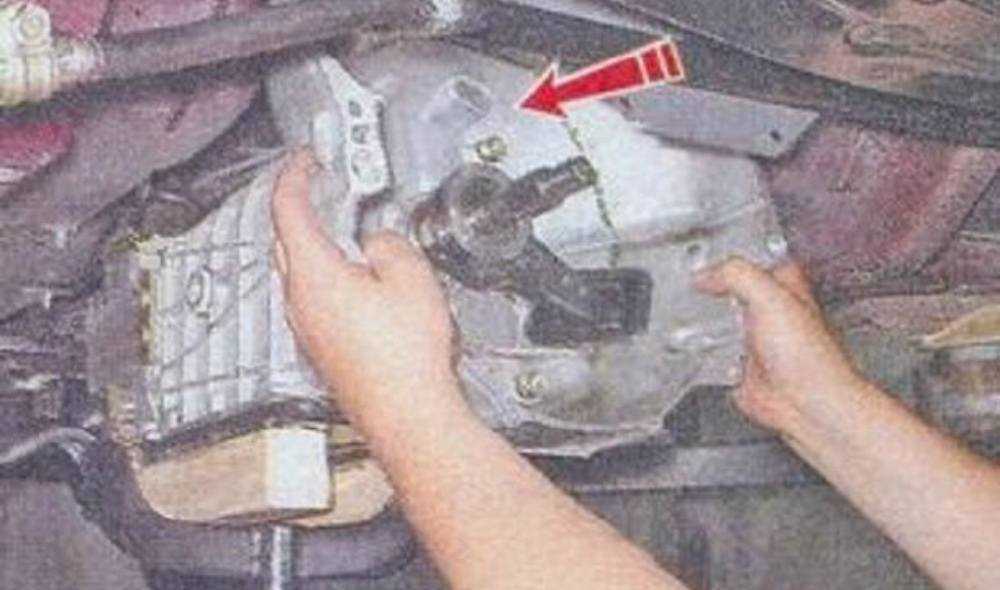

16. Поддерживая ее руками, раскачиваем вверх-вниз, чтобы снять с направляющих, а далее выводим первичный вал со сцепления и опускаем коробку вниз;
17. Подготовленный отрезок первичного вала устанавливаем в сцепления, чтобы предотвратить смещение ведомого вала.

Установка коробки на место проводиться в обратной последовательности. При этом следует проконтролировать установку на место всех снятых элементов, а также надежность затяжки крепежных элементов.

КУЛИСА КПП ВАЗ 2106

Кулиса — это устройство переключения передач, в который входят:

• рычаг;
• стержень с рукояткой;
• шаровая опора;
• комплект пружин и втулок.

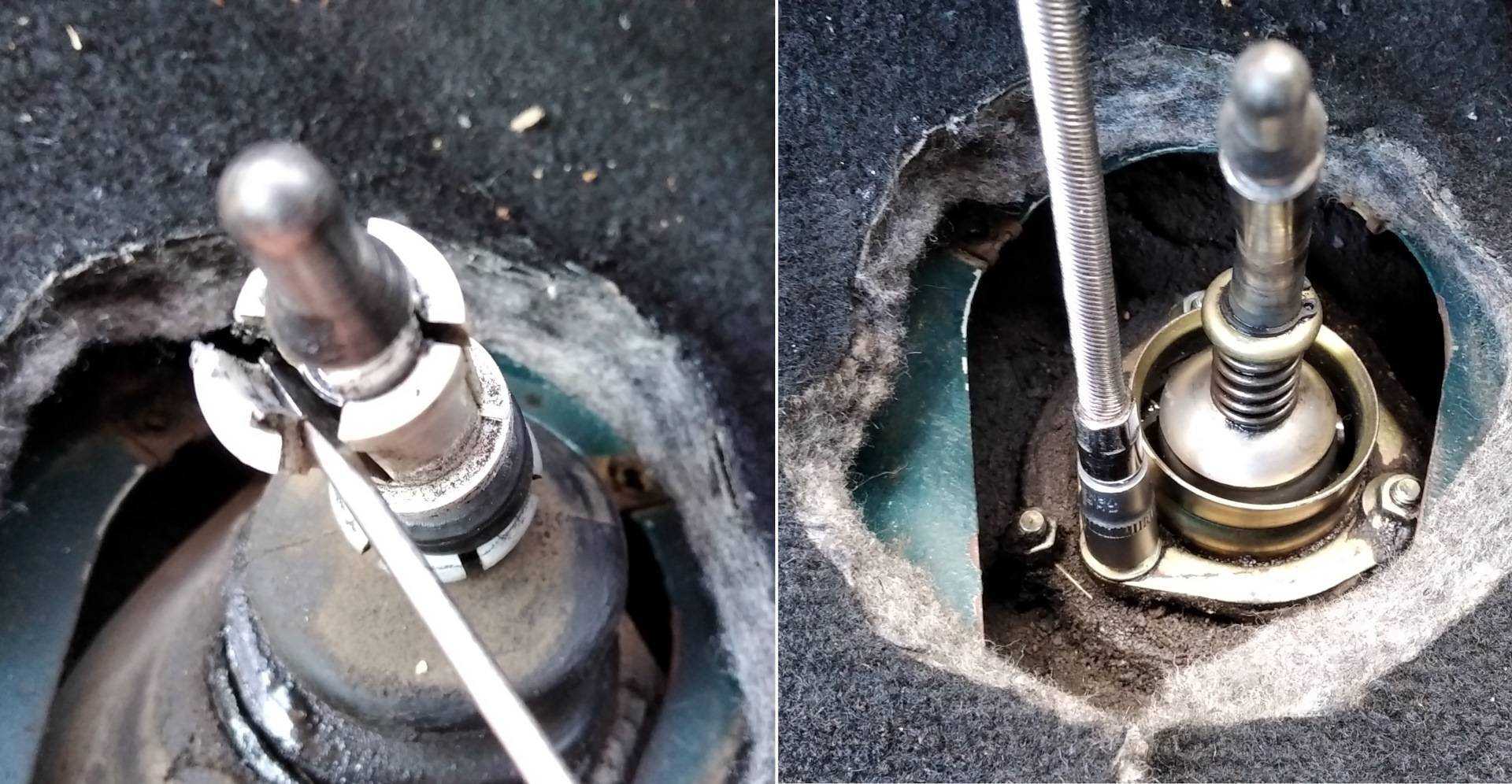

СНЯТИЕ, РАЗБОРКА И УСТАНОВКА КУЛИСЫ

Для демонтажа и разборки кулисы необходимо:

1. Демонтировать коробку передач.
2. При помощи ключа на 10 открутить три гайки, удерживающие шаровую опору кулисы.
3. Потянуть за рычаг на себя, чтобы вывести устройство из зацепления со штоками включения скоростей.
4. Снять манжету и защитный чехол.
5. Используя ключ на 10, открутить гайки на направляющей пластине.
6. Снять блокировочную пластину.
7. Отвёрткой поддеть направляющие колодки, извлечь их вместе с пружинами из направляющей пластины.
8. Отсоединить пластину вместе с шайбой. Отсоединить фланец с прокладкой от рычага.
9. Снять фиксирующее кольцо пассатижами, а затем упорное кольцо с пружиной.
10. Демонтировать шаровую опору.

При выявлении износа или повреждения деталей кулисы их необходимо заменить. Сборка и монтаж кулисы производится в обратном порядке. Кулиса КПП ВАЗ 2106 регулировки не требует.

Безусловно, конструкция коробки переключения передач ВАЗ 2106 довольно сложная, но при желании можно разобраться и с ней. Если вы считаете, что не сможете своими силами осуществить её ремонт, лучше доверьте это дело профессионалам. Ну а что касается обслуживания, то тут вы уж точно справитесь сами.

Перенос рычага кпп на ваз 2107, 2106 и другой классике

Перенос рычага кпп на ваз 2107 многие осуществляют с помощью деталей от Шевролет Нива, хотя это вовсе не обязательно, можно использовать и те запчасти, которые у вас под рукой. Стоит только хорошенько поискать в гараже у себя или знакомого и вы обязательно найдете то что вам нужно

Особое внимание при переносе рычага нужно обратить на его передаточное отношение

Рекомендуется изготовить рычаг коробки переключения передач размером в 260 мм, это если измерять от центра шарниров, не беря в расчет набалдашники, которые прибавят к этой цифре еще 25 мм. Основанием нижнего шарнира может служить рулевая тяга, их можно позаимствовать на автомобилях москвич, заз и газ. Что касается верхнего шарнира, то изготовить его можно из петли механизма, в котором будет присутствовать капроновая втулка, иначе при переключении передач будет не очень приятный звук. После чего придется найти сварочный агрегат и приварить к нижнему шарниру пластину, по ее бокам сделайте дырки, дистанция между ними одинаковая с той дистанцией, которая у болтов держащих оба передних сидения. Именно на них и будет закрепляться рычаг кпп. Не обязательно отпиливать рычаг, если он оказался слишком большим, можно просто отогнуть ее, правда будет тяжеловато нажимать кнопку, но если водитель пользуется с ней только при старте в горку, то ничего страшного. Затем приступаем к доработке механизма выбора. Его нужно снять с салона Ваз 2107, при этом коробку передач трогать не нужно, он остается на своем штатном месте. Чтобы не забыть, откуда именно он был снят, желательно оставить небольшую метку. Потом извлекаем резиновый пыльник, обнаруживаем наличие стопорного кольца, а за ним пружина и шайба. Все это вынимаем ина месте сгибы рычага выпиливаем его.

Далее приступаем к изготовлению новой канавки для стопорного кольца. Если у вас хорошо получается работать с болгаркой, то отпилить нужно с ее помощью это значительно сэкономит ваше время. Пружину укорачиваем на пару витков. Теперь нужно собрать весь этот механизм заново и инсталлировать в коробку. Остается сделать из этого одно целое, берем часть рулевого вала, который связан с карданом. В один конец кардана прикрепляем зажим. Зажим продается в магазинах, нужно лишь правильно подобрать, но если на это нету времени, то реально сделать и самому. Собранную тягу насаживаем к механизму выбора и привариваем к рычагу,то есть к верхнему ее шарниру. При сборке нужно быть внимательным, иначе у вас могут потом выявиться неполадки, например, будет вылетать задняя передача, а все из-за того, что кардан упирается в пластик, прикрученный к туннелю кузова Ваз 2107. Теперь рычаг коробки переключения передач сдвинут, но с ним неудобно пользоваться, сидение шофера перемещается на 4 см назад. Тогда все станет на свои места, вам не нужно будет куда то тянуться прежде чем переключить коробку, все под рукой. Да и смотрится неплохо, придает автомобилю Ваз 2107 какую-то изюминку

http://vaz-russia.com/remont/zamena-ryichaga-kpp.htmlhttp://autointerline.ru/zamena-rychaga-kpp-vaz-2106/http://avtotrue.ru/kak-postavit-rychag-kpp-na-vaz-2106/http://vazgarage.ru/vaz2106/transmissiya2106/249-ustanovka-snyatie-korobki-peredach-vaz-2106.htmlhttp://portalvaz.ru/perenos-rychaga-kpp-na-vaz-2107-2106-i-drugoj-klassike/

голоса

Рейтинг статьи
