Установка ресивера на Приору
Как обычно, установка осуществляется зеркально снятию, однако при ее производстве необходимо быть крайне внимательным и не повредить корпус ресивера. Крайне важно завести устанавливаемую деталь отверстиями в соединительные шпильки блока цилиндров, после чего коллектор направляется и в места крепления на двигателе. Небольшие, но важные моменты для установки:. Небольшие, но важные моменты для установки:
Небольшие, но важные моменты для установки:
- всегда очищайте или смазываете уплотнительные резинки, установленные на местах соприкосновения ресивера и блока цилиндров;
- должным образом затягивайте гайки в местах соединений элементов.
Почему необходимо менять клапаны и как определяется их неисправность
Самыми частыми поводами для замены являются:
- загиб штоков при обрыве ремня ГРМ (встречается на двигателях с объемом 1,5 литра и 16 клапанами, так как в них не были предусмотрены специальные выемки на поршнях);
- износ или деформация рабочей поверхности (прогорание) – происходит из-за бедной смеси, перегрева двигателя или использования некачественных комплектующих;
- загиб поверхности, возникающий на фоне износа возвратной пружины – в этом случае ремонт будет более трудоемким и дорогостоящим.
Важно уметь диагностировать проблемы с клапанной системой до того, как ваша Приора остановится с заклинившим мотором. Первыми признаками ее износа являются:
- падение мощности двигателя;
- стук во время его работы;
- увеличение расхода масла и появление черного дыма из выхлопной трубы;
- нестабильная работа силового агрегата на холостом ходу.
Проблема в том, что эти признаки не являются явными. Они появляются при разных проблемах с двигателем Приоры. Установить, что пришли в негодность именно клапаны можно после разборки и диагностики мотора. Для проведения дефектовки обязательно снятие головки блока, только после этого вы сможете определить, потребуется замена элементов или нет.
Помогите. Глохнет двигатель Приоры (16 клапанов) после установки заглушек на впускном коллекторе
Приветствую всех. Ситуация такова. Куплена Приора хэтчбек с рук. Попал на нее в конец марта – льды как в Антарктиде — таять начали, вода всюду, лед и прочее. Толком покататься не получилось перед покупкой, но она мне понравилась, и вопросов не было. Только вот пока с продавцом катались-оформляли, загорелся чек. Дкмалди вода попала куда-то.
Поехали к диагносту. Он подключился, посмотрел.
Спрашивает, а вы аккумулятор не меняли?
Продавец говорит – нет.
Диагност открывает капот и говорит – у вас заглушка с впускного коллектора отвалилась, слышите, как движок троит? Купите резиновый шланг сантиметров 10-12, двумя концами наденьте на патрубки, и будет вам счастье.
В общем, мы поехали, купили, поставили, поехали дальше оформляться.
Все оформили, я сажусь за руль, пытаюсь завести, стартер чуть прихватывает и сразу движок глохнет.
Сняли этот шланг с отверстий коллектора – все путем — завелась.
Ну, думаю, шланг -это не дело, нужно отдельные заглушки ставить.
Хлопнули с продавцом по рукам, а заглушки потом поставлю.
В общем, дня три поездил так, потом нашел заглушки, прихожу утром на стоянку, ставлю их, пытаюсь завести – ноль, стартер чуть дрыкает и двигатель глохнет.
В общем, опять снял. Сейчас при первом запуске на холостых движок «плавает», на ходу воде бы ничего, но вот вчера попытался на трассе обгон сделать, почувствовал как машина нехотя это делает.
Думаю дело в этих заглушках.
Помогите советом, что делать.
Чек то горит, то не горит.
Чек горит тогда-когда неисправна электроника-какой нибудь датчик!Смотри датчик температуры тосола!
Я написал в сообщении, что на диагностике мы были, спец проверил всю электронику — ничего не нашел
Сказал именно про эти заглушки
Получается, что он нам «лапшу повесил»?
aveiro сегодня в 23:27 # 0 / 0
Чек горит тогда-когда неисправна электроника-какой нибудь датчик!Смотри датчик температуры тосола!
Ну чего уж сразу про букварь-то? Я сам тебе могу его купить, если непонятно, что такое впускной коллектор, тем более, что на фото отмечено красным место установки той самой заглушки.

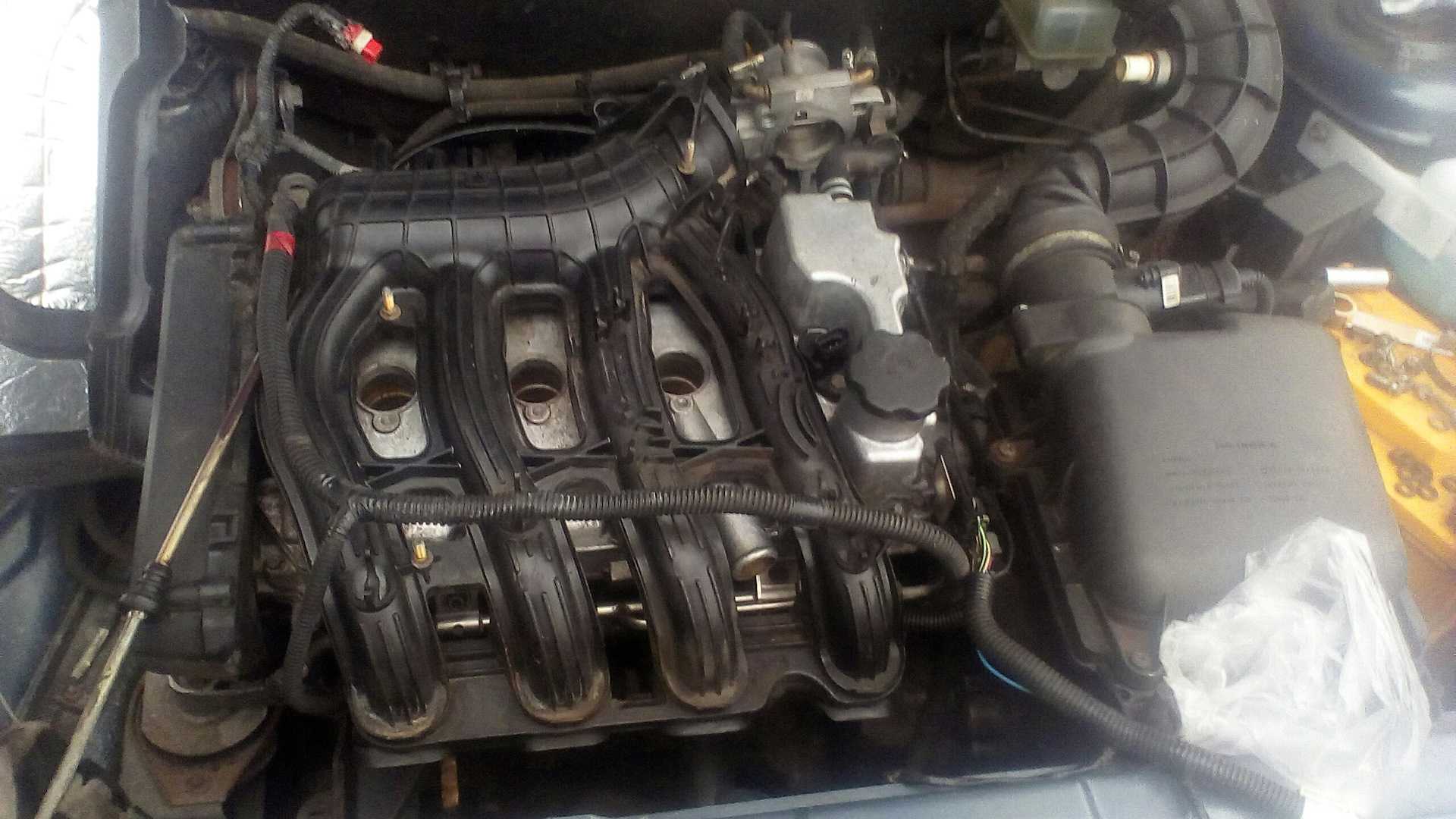

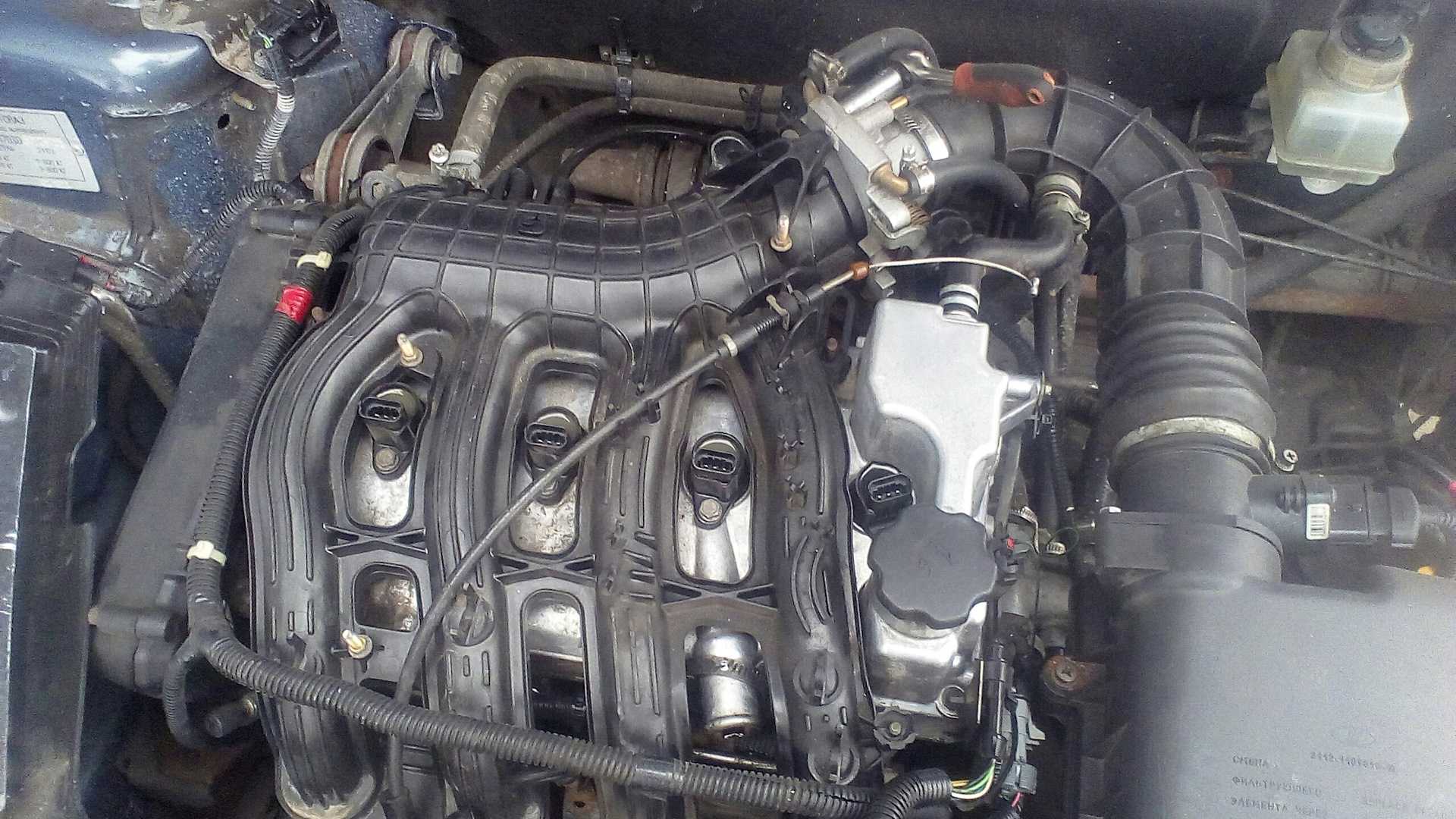

Сзади движка, ближе к пассажирской стороне, находятся два патрубка — в них всасывается воздух. На них с завода ставится заглушка, но она такая хлипкая, что трескается и отваливается в первый год жизни авто.
Горит чек. Повторяю, был у диагноста, он указал на то, что бы эти патрубки опять «заглушить».
Тут стоит обмолвиться, что вот эти самые оригинальные резинки глушат дырки для дополнительного оборудования в ресивере и сделаны они из такой вопиюще дерьмовой резины, что запросто выходят из строя уже через год или 15 тыщ километров эксплуатации — трескаются вдоль и ресивер начинает сосать наружный воздух в обход воздушного фильтра и датчиков; смесь, соответственно обедняется, а двигатель вдобавок ещё и давится пылью. Жесть, короче говоря.
Но после установки новых заглушез двигатель не заводится.
Может электроника нашла обходную схему и теперь нужно сбросить прошивку?
Может аккумуляторную минусовую клемму снять минуты на три. Помогите советом, кто действительно в этом разбирается.
Ты не хами, нормально воспринимай критику. букварём называют чёткую инструкцию по эксплуатации и ремонту авто. фото такое мелкое, что вообще ничего не понятно, и чё там красным отмечено))))) и найди нормального диагноста, в конце концов.комп выдаёт чёткую ошибку, а не возможно что то там.
Какую критику? По вашему, я должен знать, что у вас в профессиональном сообществе «букварем» называется? Если бы я был профи, то и не лез бы к вам с вопросами, а коли уж я не горазд и говорю, что некомпентентен , то и вам нужно выбирать термины, чтобы понимать нормально друг друга.
Последую вашему совету, поеду к другому диагносту — это факт.
Только вот по этим долбанным заглушкам все-равно вопрос остается. Если я их ставлю, то почему движок не заводится. Вот в чем вопрос. А ездить без них — начитался всякого, боюсь движок уделаю.
Как быть. Речь не о чеке, а вот об этой дряни — заглушках.
Завтра сделаю фото более четкое, это не мое, а взято с другого форума.
Возможно что тебя просто обманули. может там и не заглушки вовсе, а действительно какие нибудь шланги стояли, на какие то датчики шли. вообще то ты делаешь этим подсос воздуха в коллектор, что может говорить о неисправности датчика расхода воздуха, или неполадки в дроссельном узле. съезди к диагносту грамотному, а то гадаем на кофейной гуще.
Снятие и установка впускного коллектора
| ОБЩИЕ СВЕДЕНИЯ |
Разъемы жгута проводов системы впрыска топлива
| Разъем жгута проводов указан стрелкой. |
Места нанесения герметика на сопрягаемые поверхности
| Места нанесения герметика указаны стрелками. |
Снятие с коллектора топливной магистрали и вентилей впрыска
| Вентиль впрыска указан стрелкой. |
ДВИГАТЕЛИ ОНС
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снять провод массы с аккумулятора.
2. Слить охлаждающую жидкость.
3. Отсоединить от коллектора вакуумные
трубки. Количество трубок зависит от модели и оборудования.
4. Снять разъемы жгутов топливных
форсунок на ближайшем к перегородке конце трубопровода.
5. Отсоединить под коллектором провод
датчика контрольной лампочки давления масла.
6. Ослабить хомуты и снять с коллектора
магистраль, измеритель потока воздуха и трубопровод.
7. Снять крышку распределителя
и отсоединить высоковольтные провода.
8. Отвинтить две гайки и снять опору,
идущую от коллектора к правой стороне головки цилиндров.
9. Отвинтить четыре болта и снять
опору, которая соединяет основание коллектора с левой стороной блока.
10. Отвинтить скобу троса акселератора
и сдвинуть ее в сторону.
11. Отсоединить трубку подачи топлива
от топливного кронштейна и возвратную трубку от регулятора давления
топлива.
12. Отсоединить от коллектора шланг
системы охлаждения.
13. Отвинтить шесть гаек и болтов
крепления коллектора (указан стрелками) и снять его. К одной из шпилек
дополнительной гайкой может быть подсоединен провод заземления.
14
Осторожно снять с головки блока
цилиндров коллектор вместе с присоединительными деталями. Если распределитель
мешает снятию, отвинтить переднюю шпильку коллектора или снять распределитель
15
Снять с головки блока цилиндров
прокладку.
16. Установка производится в последовательности,
обратной снятию. На сопрягаемые поверхности нанести слой герметика.
ДВИГАТЕЛИ DОНС
| ПОРЯДОК ВЫПОЛНЕНИЯ | |||||||||||||
|
ДВИГАТЕЛИ V6Выпускное соединение системы охлаждения на впускном трубопроводе
двигателя V6
Порядок затягивания болтов крепления впускного коллектора двигатели V6
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||||||||||||
|
Снятие впускного трубопровода
Впускной трубопровод снимаем для замены уплотнительных прокладок. в соединении трубопровода и головки блока цилиндров, для снятия топливной рампы, а также при ремонте головки блока цилиндров. Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга вентиляции картерa…
…и снимаем шланг с патрубка крышки головки блока цилиндров.
Крестообразной отверткой отворачиваем саморез крепления направляющей трубки указателя уровня масла к впускному трубопроводу…
…и вынимаем вверх трубку с указателем уровня масла.
Пассатижами ослабляем затяжку ленточного хомута крепления шланга вакуумного усилителя тормозов… …и снимаем шланг с патрубка впускного трубопровода. Отсоединяем наконечник троса привода дроссельной заслонки от сектора привода (см. «Замена троса привода дроссельной заслонки»). Отвернув гайки крепления дроссельного узла и не отсоединяя от него шланги охлаждающей жидкости, отводим дроссельный узел от впускного трубопровода (см. «Снятие дроссельного узла»). Отсоединяем колодки проводов от катушек зажигания 1-го, 2-го и 3-го цилиндров (см. «Проверка состояния и замена свечей зажигания»)…
…и отводим жгут проводов в сторону.

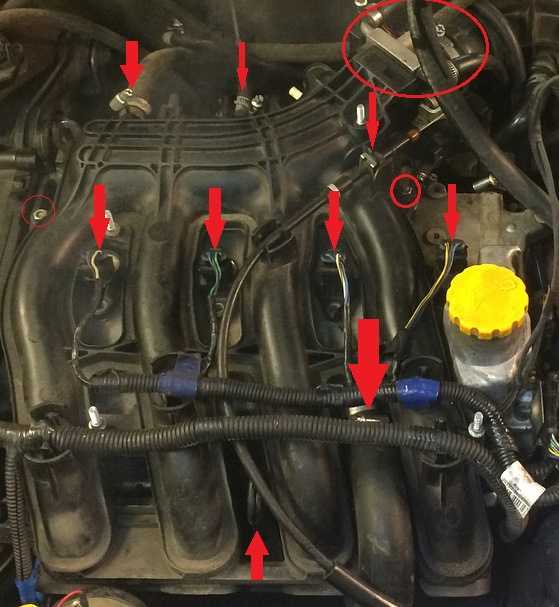

Головкой «на 10» отворачиваем две гайки верхнего крепления впускного трубопровода к крышке головки блока цилиндров. Головкой «на 13» отворачиваем два болта и три гайки нижнего крепления впускного трубопровода.
Места крепления впускного трубопровода к головке блока цилиндров (для наглядности впускной трубопровод и топливная рампа с форсунками сняты): 1 — шпильки; 2 — отверстия под болты
Расстегиваем или разрезаем два хомута крепления жгута проводов системы управления двигателем к верхней крышке ремня привода ГРМ. Отсоединяем колодку жгута проводов системы управления двигателем от датчика фаз (см. «Снятие датчика фаз»). Снимаем катушки зажигания первого, второго и третьего цилиндров (см. «Проверка состояния и замена свечей зажигания»). Закрываем отверстия под катушки зажигания в крышке головки блока цилиндров ветошью.
Сдвигаем вперед (по ходу автомобиля) впускной трубопровод и приподнимаем вверх, выводя его из-под жгута проводов системы управления двигателем.
В пазах фланца впускного трубопровода установлены уплотнительные резиновые прокладки Если после снятия впускного трубопровода требуется проведение дополнительных работ, необходимо закрыть отверстия в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Перед установкой впускного трубопровода проверяем состояние его уплотнительных прокладок. Если прокладка потеряла эластичность или имеет повреждения, ее необходимо заменить новой. Устанавливаем впускной трубопровод в обратной последовательности. Болты и гайки крепления впускного трубопровода к головке блока цилиндров затягиваем предписанным моментом (см. «Приложения»).

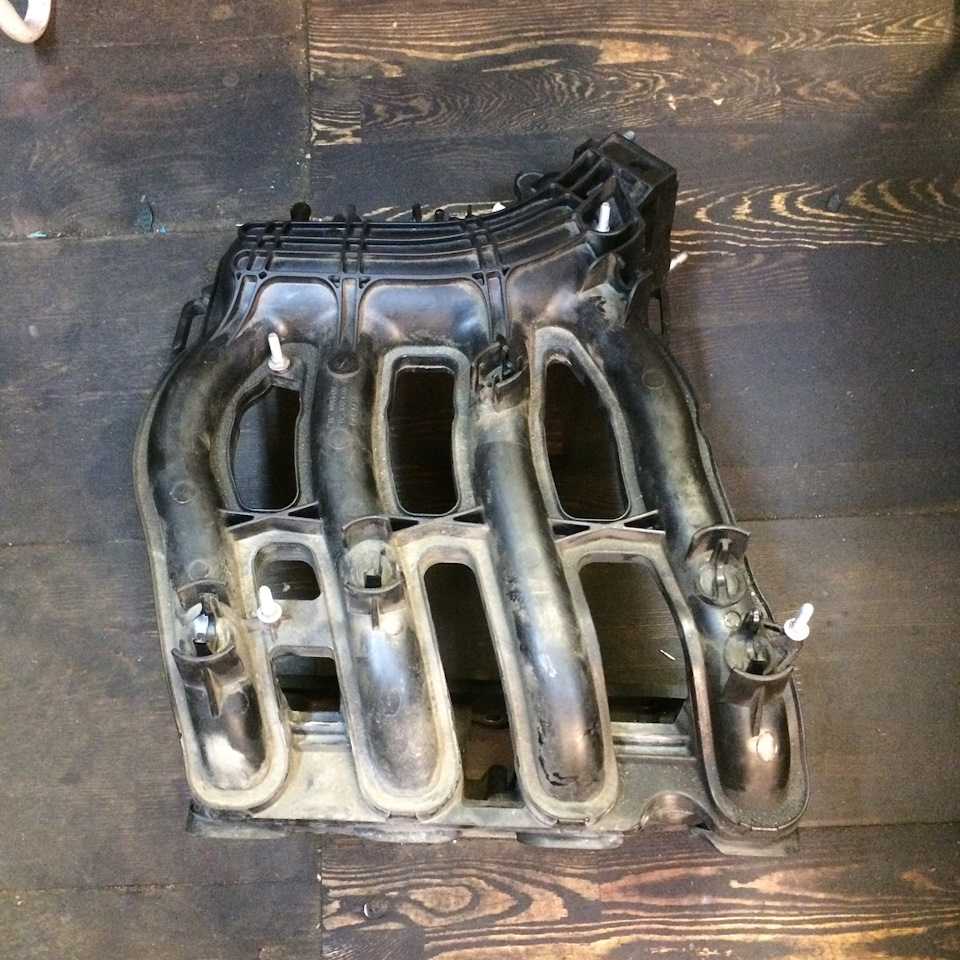

Впускной коллектор, или как его еще называют в народе ресивер — это устройство, которое обеспечивает равномерную подачу потоков очищенного воздуха в головку блока цилиндров.Ресивер Приоры подлежит тюнингу и дороботкам,об это мы и расскажем в этой статье.
Кроме того, ресивер накапливает воздух и производит сглаживание его колебаний, тем самым обеспечивается ровная работа двигателя за счет равномерной (без перепадов) подачи воздушных масс. При правильной работе узла, подается высоко насыщенная воздушно-топливная смесь, достигается более низкий расход топлива при работе двигателя.
Как проводится замена катализатора на Приоре на пламегаситель?
Проводить процедуру следует аккуратно, чтобы не повредить примыкающие к катализатору элементы выхлопной системы. Выполнять работу нужно в хорошо оборудованной яме гаража или с применением подъемника.
Многие автомобилисты интересуются, как убрать катализатор на Приоре и провести его замену. Процесс заключается в вырезании элемента или его аккуратном выбивании.
Правильная вставка вместо катализатора Приора пламегасителя также выполняется довольно просто. Необходимо на место изъятого элемента приварить новый. Отсутствие качественной сварки приводит к необходимости обращения в специализированную мастерскую.
Обычно работа по замене занимает минимум времени и требует незначительных вложений. Но владелец будет уверен в качестве профессиональной работы.
Установка пламегасителя оптимальный вариант для экономии. Не рекомендуется приваривать простой кусок трубы, который предлагают многие мастера. Такое решение может привести к серьезному перегреву остальных элементов выхлопной системы и последующему нарушению их состояния. И в результате потребуется дорогостоящий ремонт многих деталей.

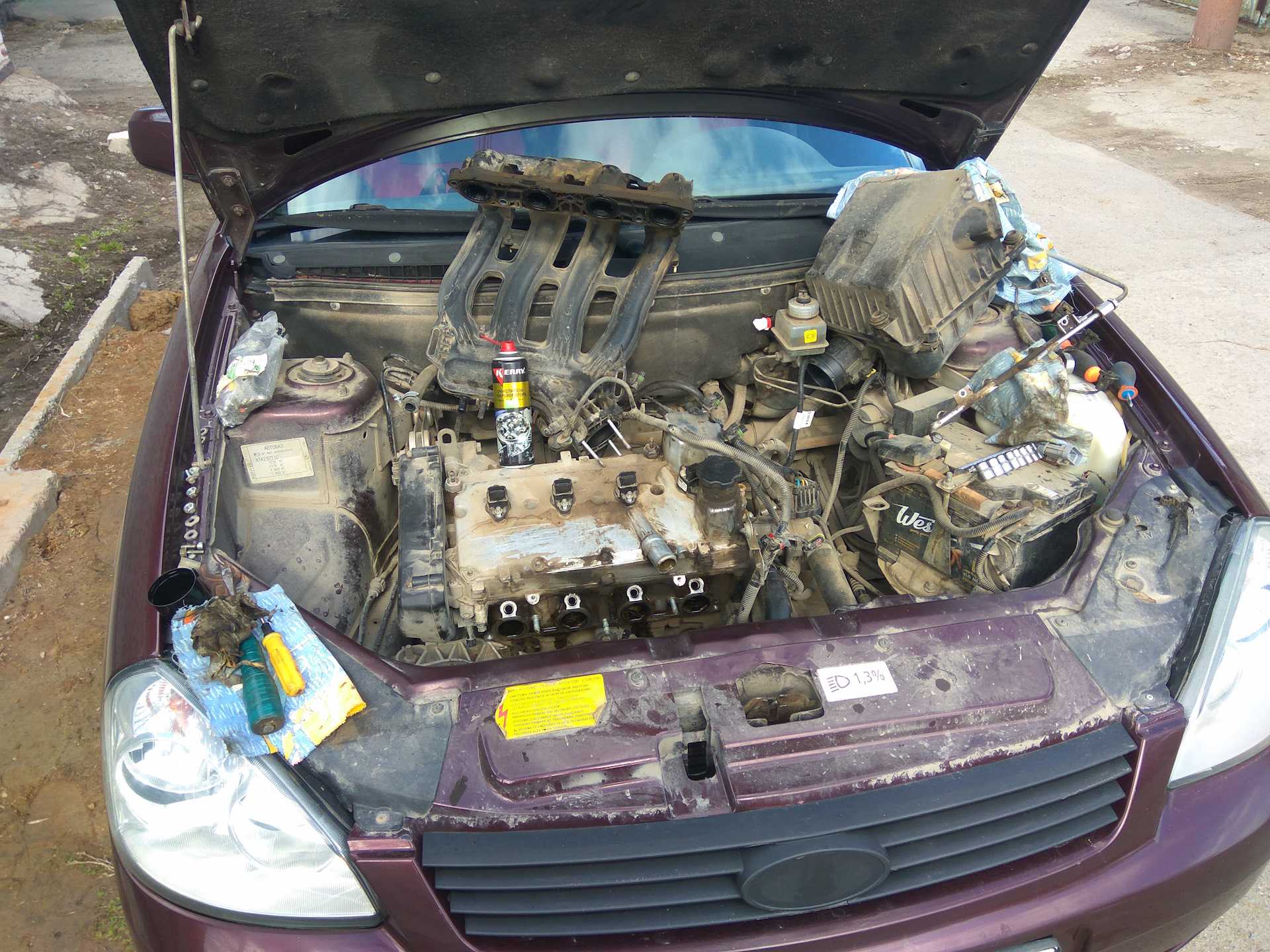

Замена и монтаж впускного коллектора Лада Приора 8 и 16 клапанов
Рано или поздно автомобиль необходимо ремонтировать. Где-то замену нужно выполнять планово, где-то нет. Но каждый автовладелец встречается с подобной проблемой.
Сразу же возникает вопрос: какой ремонт реально провести самостоятельно, а где необходимо ехать в автосервис? Благодаря просторам Интернета всю необходимую информацию даже с видеоинструкцией можно найти быстро.
Главной функцией коллектора является распределение воздуха по цилиндрам двигателя, а также там смешивается топливно-воздушная смесь. И если своевременно не проводить диагностику работы воздушной системы, и не обращать внимания на симптоматику, это может привести к более серьезным поломкам двигателя.
Что такое «паук» для Приоры и для чего он нужен
Тюнинг выхлопной системы Лада Приора включает замену выпускного коллектора на аналогичную спортивную версию, получившую название «паук». Основное отличие родного коллектора от крестовины заключается в том, что последний имеет больший диаметр и такую же длину, как и патрубки, что способствует быстрому выходу выхлопных газов из цилиндров в выхлопную трубу.
Такая конструкция крестовины предотвращает попадание выхлопных газов обратно в камеру сгорания, увеличивая мощность и производительность двигателя. Кроме того, коллектор выполняет функцию продувки камеры сгорания и заполнения ее горючей смесью за счет давления, которое создается на выходе выхлопных газов.
Для тюнинга выхлопной системы Priora часто используется готовый к установке комплект прямого выхлопа Stinger с дополнительными компонентами, идеально соединенными между собой. Как правило, в тюнинг-комплект входят следующие детали:
- новый глушитель с насадкой;
- паук;
- резонатор Stinger Sport с диаметром трубки 51 мм.
Необходимость установки «паука» на Приору возникает при:
- долгое время разгона автомобиля;
- показатели низкой мощности двигателя;
- выход из строя старой выхлопной системы, где установка паука на Приору считается альтернативой старой.
На рынке тюнинговых деталей существует множество модификаций «пауков» от разных производителей. Некоторые модели выпускаются без кислородных датчиков, что требует перепрошивки ЭБУ двигателя.
Есть паук с длинной и короткой трубками, который обозначен соответствующими цифрами 4-2-1 и 4-1. Эти обозначения отражают форму трубок паука, то есть 4 трубки сливаются в 2, а затем в 1, во втором варианте соответственно 4 трубки объединяются сразу в одну, что значительно сокращает длину.
Самым популярным среди автомобилистов стал длинный паук 4-2-1, который, в отличие от короткого, показывает хороший результат в широком диапазоне поворотов. Короткий паук 4-1 лучше всего подходит для форсированных двигателей, работающих на 6-10 тыс. Об / мин.
Как заменить впускной коллектор на ВАЗ 2170-ВАЗ 2172?

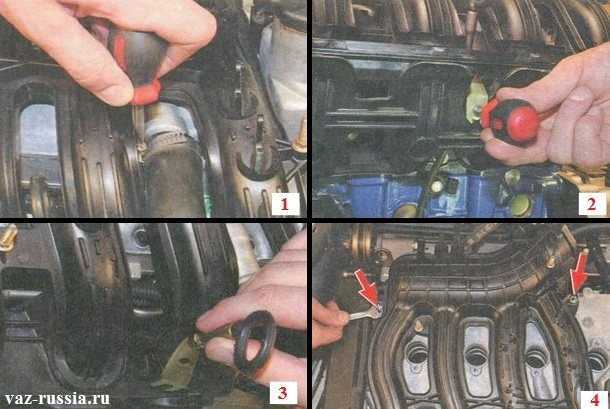

Снятие: 1) Он крепиться всего лишь на одних болтах и гайках, но вот подобраться к нему мешают некоторые детали, вот поэтому его не так долго снимать как детали все убрать препятствующие его снятию, для начала обесточьте бортовую сеть автомобиля так как вам придётся работать с электроникой, для этого возьмите гаечный ключ и с его помощью скиньте клемму минус с АКБ, после этого бортовая сеть будет обесточена (Более подробно о том как это сделать если вы ещё не поняли, читайте в статье: «Замена аккумуляторной батареи», а именно первый пункт в ней прочтите), как только ток перестанет подаваться на всё электрооборудование снимите четыре модуля зажигания с двигателя автомобиля (Для наглядности все модули указаны на фото ниже стрелками, если вы ещё их не умеете снимать то в таком случае ознакомьтесь со статьёй: «Замена свечей зажигания на ВАЗ», второй пункт в этой статье и примечание к этому пункту обязательно прочтите).
2) Идём дальше, теперь же дроссельный узел (Его ещё называют в народе дроссельной заслонкой, но это неправильное его название) снимите с автомобиля и между этим узлом кстати будет та самая прокладка которую рекомендуется при любой разборке менять на новую, но вы пока особого внимания на эту прокладку не обращайте и читайте статью далее, почти в самом конце мы подробно объясним как снимаются все эти уплотнительные прокладки и при каких случаях их нужно менять на новые, а более подробно о том как снять дроссельный узел читайте в статье: «Замена дроссельного узла на автомобиле».
3) Затем подводящий шланг вентиляции картеров отсоедините от патрубка который вылит на крышки головки блока, для этого возьмите в руки отвёртку и с её помощью немного ослабьте стяжной хомут крепления шланга (см. фото 1) и после чего отсоедините шланг, следом направляющую с щупом которым уровень масла вы проверяете нужно будет снять, сама направляющая крепиться на одном лишь винту отвернув который (см. фото 2) вы и её и сам щуп сможете снять полностью с автомобиля (см. фото 3), ну и после чего гаечными ключами выверните две боковых гайки которые крепят впускной коллектор к головки блока цилиндров (см. фото 4).
4) После выворачивания боковых гаек, при помощи гаечного ключа или воротка с накидной головкой (В зависимости от того что у вас есть) отверните три центральных гайки и две крайне боковых (см. фото 1) и сразу же после этого снимите коллектор с двигателя автомобиля.
Установка: Новый коллектор системы впуска на автомобиль устанавливается в обратном порядке его снятию, но только вы должны знать некоторые моменты его установки, во-первых не исключено что вы его снимали не для замены а для того чтобы подобраться к другим деталям например, поэтому на снятом коллекторе есть уплотнительные прокладки об них мы ещё упоминали чуть ранее, снимаются они довольно таки легко но если у вас нет новых то и тревожить старые не рекомендуем а то вдруг вы их порвёте, данные прокладки рекомендуется всегда заменять на новые но если нет возможности то не вынимая их просто визуально осмотрите, если на них будут обнаружены трещины или же следы дефектов то произведите замену этих прокладок на новые (Где находятся все пять прокладок и как их снять смотрите на фото 1, 2 и 3), кроме этого при установки коллектора обратно, возьмите много газет и скомкайте их и засуньте во все четыре отверстия которые указаны стрелками на фото 4 (Но только смотрите чтобы они во внутрь у вас не провалились), после чего берите щётку которая не поцарапает слишком металл и ей кромки посадочных мест тех самых уплотнительных прокладок зачистите, просто со временем кусочки прокладок этим кромкам прилипают что является недопустимым и поэтому кромки должны быть чистые и без шероховатостей которые может нанести щётка с металлической частью, поэтому щетки с металлической ветошью не берите.
Ремонт Priora 89
Снятие распределительных валов и замена гидротолкателей клапанов
Работу проводим для замены распределительных валов и гидротолкателей клапанов. Снимаем пластмассовую крышку двигателя. Крестообразной отверткой ослабляем затяжку хомута крепления шланга основного контура вентиляции картера…
…и снимаем шланг со штуцера крышки головки блока цилиндров. Снимаем впускной трубопровод (см. «Снятие впускного трубопровода») и закрываем каналы в головке блока цилиндров ветошью, чтобы исключить возможность попадания в двигатель предметов. Снимаем катушки зажигания (см. «Проверка состояния и замена свечей зажигания»). Крестообразной отверткой ослабляем хомут крепления шланга контура холостого хода вентиляции картера…
…и снимаем шланг со штуцера крышки головки блока цилиндров.
Головкой «на 10» отворачиваем болт крепления кронштейна колодок жгута проводов системы управления двигателем… …и отводим кронштейн с колодками от крышки головки блока цилиндров. Сжав пассатижами лепестки пластмассового держателя жгута проводов системы управления двигателем…
…вынимаем держатель жгута проводов из кронштейна, закрепленного на крышке головки блока цилиндров. Головкой «на 8» отворачиваем 15 болтов крепления крышки головки блока цилиндров.
Расположение болтов крепления крышки головки блока цилиндров Крышка установлена на герметике, поэтому…
…отверткой поддеваем крышку за прилив…
…и снимаем ее. Для проверки исправности гидротолкателя…
…отверткой нажимаем на гидротолкатель (при проверке соответствующий гидротолкателю кулачок распределительного вала должен быть обращен к толкателю «затылком», то есть не давить на толкатель). В нормальном состоянии гидротолкатель должен перемещаться в гнезде головки блока цилиндров со значительным усилием, сжимая пружину клапана. Если же прожимается сам гидротолкатель при небольшом усилии, то его необходимо заменить. Аналогично проверяем другие гидротолкатели. Снимаем зубчатые шкивы распределительных валов (см. «Замена сальников распределительных валов»). Отсоединяем колодку провода от датчика сигнализатора недостаточного (аварийного) давления масла в двигателе (см. «Снятие датчика сигнализатора недостаточного давления масла»). Головкой «на 8» отворачиваем 20 болтов крепления корпуса подшипников распределительных валов.
Расположение болтов крепления корпуса подшипников распределительных валов
Снимаем корпус подшипников распределительных валов (А — центрирующие штифты корпуса). Для того чтобы вынуть распределительные валы из опор в головке блока цилиндров, можно не снимать заднюю крышку ремня привода ГРМ, а только отвернуть три верхних болта крепления крышки (см. «Снятие насоса охлаждающей жидкости»). Отжав заднюю крышку ремня привода ГРМ…
…вынимаем распределительные валы с сальниками.
Для отличия валов на распределительном валу впускных клапанов около его первой шейки выполнен поясок.
Снимаем две заглушки головки блока цилиндров и корпуса подшипников распределительных валов. Чтобы вынуть гидротолкатель из гнезда головки блока цилиндров, ветошью протираем торец толкателя…
…и с помощью присоски (можно использовать присоску для крепления автоаксессуаров к ветровому стеклу)…
…вынимаем гидротолкатель. При извлечении гидротолкателя магнит лучше не использовать во избежание намагничивания деталей толкателя и «прилипания» к ним железосодержащих продуктов износа. Перед сборкой очищаем привалочные поверхности головки блока цилиндров, корпуса подшипников и крышки головки блока цилиндров от остатков старого герметика и масла. Смазываем моторным маслом опорные шейки и кулачки распределительных валов и укладываем валы в опоры головки блока цилиндров. На привалочную поверхность корпуса подшипников валов, сопрягающуюся с головкой блока цилиндров, наносим фланцевый герметик типа Локтайт № 574 жгутиком толщиной около 2 мм.
Места нанесения герметика на корпус подшипников
Устанавливаем корпус подшипников по центрирующим штифтам и равномерно затягиваем болты крепления крестнакрест, начиная от средних опор. Запрессовываем новые сальники распределительных валов (см. «Замена сальников распределительных валов»). С другой стороны головки блока цилиндров оправкой запрессовываем заглушки. Дальнейшую сборку проводим в обратной последовательности. Перед установкой крышки головки блока цилиндров наносим на ее поверхность, сопряженную с корпусом подшипников, фланцевый герметик типа Локтайт № 574.
Места нанесения герметика на крышку головки блока цилиндров
