Подключение доводчика стеклоподъемников к сигнализации. многофункциональный доводчик

Комплект поставки

Поставка GSM-модуля starline выполняется в небольшой картонной коробке, в которой находятся две книжки с описанием и инструкцией по монтажу, гарантийный талон, SIM-карта, флайер системы Телематика, карта-памятка. Схема подключения, которая может потребоваться при самостоятельной установке, отличается высокой степенью детализации, выполнена в цвете и рассчитана на неопытного автолюбителя.

Аппаратная часть находится в нижней части упаковки за откидной картонной перегородкой и включает в себя самGSM-модуль, светодиодный индикатор и комплект проводов, которые необходимы для выполнения подключения.

Установка доводчика стекол

В комплектацию устройства при покупке обязательно входит схема подключения доводчика стекол. Поэтому все дальнейшие работы необходимо выполнять в точном соответствии с ней. Непосредственно блок доводчика стекол можно устанавливать в любом месте в салоне автомобиля. Чаще всего его монтируют под обшивкой дверей или под передней панелью. Главное, что в данном случае необходимо учесть, это надежную защиту прибора от попадания на него влаги.

Для работы вам понадобятся следующие инструменты:

• крестовая и плоская отвертки;
• бокорезы и плоскогубцы;
• изолента и/или термоусадка.

Теперь перейдем непосредственно к вопросу о том, как подключить доводчик стекол… Как указывалось выше, в первую очередь необходимо изучить имеющуюся схему. Для простоты понимания рассмотрим доводчик, предназначенный для работы с 2 стеклоподъемниками. Его типовая схема подключения будет выглядеть следующим образом:

В зависимости от конструкции корпуса модуль крепится на один или два самореза (хотя могут быть и другие варианты). В случае, если вы примите решение установить доводчик под обшивкой водительской двери, будьте осторожны при ее демонтаже. Под обшивкой проложено много различных проводов, обеспечивающих работу стеклоподъемников и центрального замка. Непосредственно для работы вам понадобится крестовая отвертка, с помощью которой необходимо открутить крепежные винты и снять обшивку (монтаж панели может отличаться у разных автомобилей).

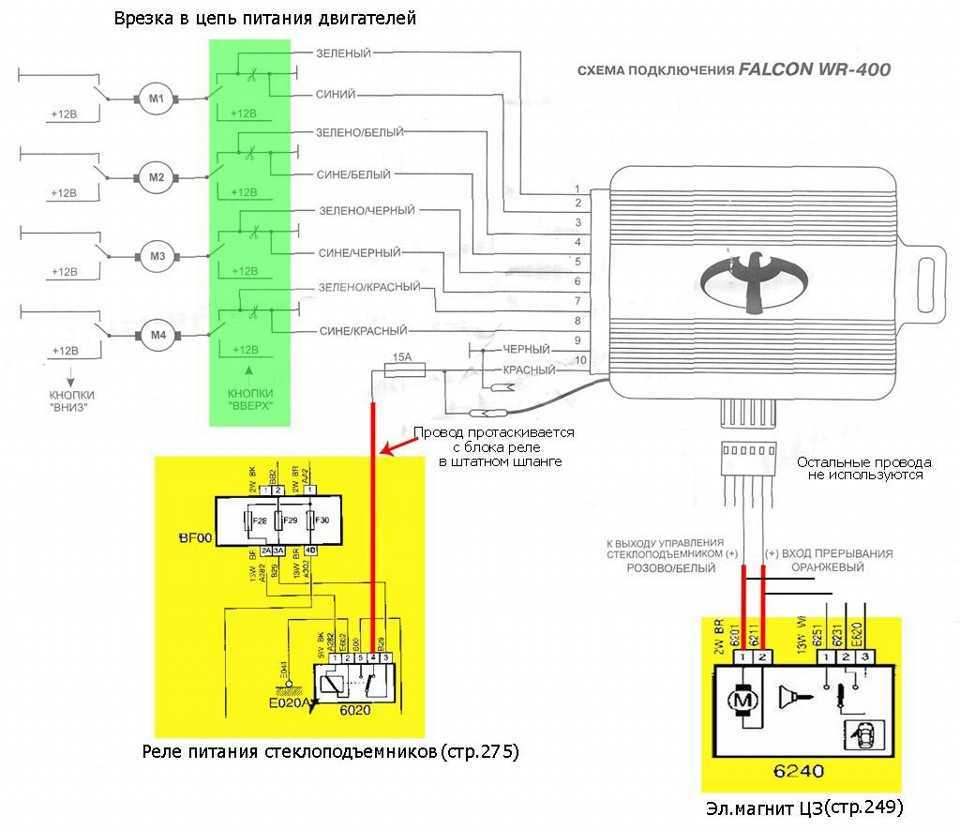

Схема подключения доводчика стекол подразумевает коммутацию к его модулю трех проводов — питания («плюса»), массы («минуса») и сигнального провода, который подключается к сигнализации автомобиля (вместе с центральным замком). Как правило, электросхема доводчика имеет собственный предохранитель. Он необходим для защиты прибора от возможного скачка тока при возникающих коммутационных процессах или аварийных ситуациях.

Установка доводчика на ВАЗ Калину

Самый сложный момент при подключении доводчика стекол заключается в том, что необходимо делать врезку в провода, идущие к электроприводу стеклоподъемника. Места врезки можно посмотреть на приведенной выше схеме

При этом важно не перепутать «плюсы» и «минусы» на существующей схеме и подключаемом приборе. В противном случае направление вращения двигателя, а значит и движения стекол, будут противоположными. Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла

Другими словами, при установке машины на сигнализацию доводчики будут не закрывать, а открывать стекла.

Что касается доводчика, рассчитанного на работу с четырьмя стеклами, то подход будет тот же. Единственное отличие в данном случае — большее количество проводов. Если для доводчика 2 стекол используется три провода для питания и управления, а также четыре для подъема стекол (два на каждый стеклоподъемник), то есть, всего семь штук, то в случае доводчика 4 стекол их количество увеличится еще на четыре (еще по 2 провода на каждый дополнительный привод).

После того как вы выполните подключение соответствующих проводов, не забудьте хорошо их заизолировать. Можно использовать для этого монтажную изоляционную ленту или так называемую термоусадочную трубку (изолирующий материал, который «усаживается» под воздействием на него высоких температур, например, портативной газовой горелки). Для надежности можно использовать оба материала.

Дверную панель на дверь автомобиля устанавливайте лишь после того, как проверите работоспособность схемы. Смонтированные провода спрячьте под панели таким образом, чтобы, во-первых, они не мешали водителю и пассажирам, а во-вторых, их нельзя было повредить. Для этого можно использовать пластиковые стяжки, изоленту, гофрированные монтажные трубки и так далее.

Установка доводчика стекол на HYUNDAI CRETA

Монтаж доводчика на AUDI 80

Как видите, установить доводчик стекол несложно. Главное, выполнить подключение модуля согласно схемы, а после этого аккуратно заизолировать провода и спрятать их.

Подключение сигнализации к центральному замку:

Для подключения сигнализации к центральному замку автомобиля вам понадобятся следующие материалы и инструменты:

• Сигнализация
• Центральный замок
• Комплект проводов
• Отвертка
• Кусачки

Прежде чем приступить к подключению, убедитесь, что вы ознакомились с инструкцией, прилагаемой к сигнализации

Важно соблюдать все указания и советы производителя

1. Откройте крышку центральной панели автомобиля, на которой находится центральный замок. Обычно для этого нужно открутить несколько винтов или защелок.
2. Найдите провода, идущие к замку. Они обычно разделены на две группы – для открывания и закрывания дверей.
3. Подключите соответствующие провода от сигнализации к проводам замка. Обычно это делается с помощью зажимов, которые нужно надеть на провода и закрепить их вместе.
4. Проверьте работу сигнализации. Если все подключено правильно, она должна активироваться при открытии и закрытии дверей.

При подключении сигнализации к центральному замку важно следить за безопасностью и правильно изолировать провода, чтобы минимизировать возможность короткого замыкания или повреждения проводки автомобиля. Следуйте инструкции, прилагаемой к сигнализации, и в случае сомнений обратитесь к специалисту

Следуйте инструкции, прилагаемой к сигнализации, и в случае сомнений обратитесь к специалисту.

Подготовка к подключению:

Перед тем, как приступить к подключению сигнализации к центральному замку и доводчику стекол, необходимо выполнить несколько шагов подготовки:

Выбор сигнализации: Перед покупкой сигнализации необходимо определиться с моделью, подходящей для вашего автомобиля

Обратите внимание на совместимость с центральным замком и доводчиком стекол.

Изучение инструкции: Перед началом работы тщательно изучите инструкцию по установке и подключению выбранной сигнализации. Основные шаги и требования к подключению обычно описаны в инструкции.

Инструменты: Подготовьте необходимые инструменты для работы, включая отвертки, пинцет, мультиметр и т.д

Убедитесь, что все инструменты находятся в исправном состоянии.

Безопасность: Перед началом работы отключите аккумулятор автомобиля, чтобы избежать короткого замыкания и других несчастных случаев. Также будьте осторожны и аккуратны при работе с проводкой и электроникой автомобиля.

План подключения: Создайте план подключения, определите, какие провода и сигналы будут использоваться для подключения сигнализации к центральному замку и доводчику стекол. Учтите особенности вашего автомобиля и схему подключения сигнализации.

Следуя этим шагам подготовки, вы готовы приступить к подключению сигнализации к центральному замку и доводчику стекол своими руками.

Подключение проводов:

Для подключения сигнализации к центральному замку и доводчику стекол вам понадобится выполнить следующие шаги:

1. Подготовьте необходимые инструменты: мультиметр, провода, зажимы, клеммники.
2. Определите расположение центрального замка и доводчика стекол в вашем автомобиле.
3. С помощью мультиметра измерьте напряжение и заземление на проводах центрального замка и доводчика стекол. Запишите полученные значения.
4. Используя провода с соответствующими зажимами, подключите сигнализацию к центральному замку и доводчику стекол согласно схеме подключения.
5. Убедитесь в правильности подключения, проверив работу центрального замка и доводчика стекол.

Важно помнить:

• Перед началом работы отключите питание автомобиля.
• При подключении проводов следуйте инструкциям схемы подключения и учтите особенности вашего автомобиля.
• Правильное подключение проводов обеспечит надежную работу сигнализации и доводчика стекол, а также предотвратит возможные поломки.

После завершения работы провода должны быть аккуратно зафиксированы и изолированы для предотвращения короткого замыкания и повреждения проводки автомобиля.

Эксплуатация и техническое обслуживание доводчиков

Правила эксплуатации доводчиков стекол

Для правильной и бесперебойной работы доводчиков стекол следует соблюдать несколько правил:

• После установки доводчика необходимо проверить его работу на разных углах открывания окна.
• Периодически необходимо проводить визуальную проверку доводчика на наличие повреждений и износа деталей. В случае обнаружения дефектов, необходимо заменить детали или целиком доводчик стекла.
• Не стоит использовать доводчик стекла для удержания окна при открытии или закрытии. Это может привести к поломке механизма.

Техническое обслуживание доводчиков стекол

Техническое обслуживание доводчиков стекол необходимо проводить регулярно для увеличения срока их эксплуатации. Оно состоит из нескольких этапов:

1. Очистка поверхности доводчика от пыли и грязи. Это необходимо делать влажной тряпкой раз в неделю.
2. Смазывание механизма доводчика специальной смазкой для уменьшения трения деталей. Это необходимо проводить раз в полгода.
3. Проверка крепления деталей доводчика и замена поврежденных деталей.

Правильная эксплуатация и техническое обслуживание доводчиков стекол позволят увеличить их срок службы и обеспечить бесперебойную работу окон в течение длительного времени.

Характеристика модуля автоматического поднятия дверных стекол

Для начала рассмотрим основные характеристики модуля. Доводчик стеклоподъемника представляет собой устройство, предназначенное для автоматического закрывания стекол в машине после установки авто на сигнализацию. Благодаря использованию такого модуля водитель может не переживать о том, что забыл закрыть окна в машине.

Плата модуля в разобранном виде

Принцип работы

Сам блок модуля на 2 или 4 стекла подсоединяется к узлу управления противоугонной системой и стеклоподъемниками. В частности, этот блок монтируется между электродвигателем, а также кнопками управления стеклоподъемниками. То есть использование доводчиков возможно только в транспортных средствах, оборудованных электростеклоподъемниками.

Рекомендуем: Полная расшифровка маркировки автомобильных шин

Что касается непосредственно принципа действия, то он идентичен для всех доводчиков. Напряжение поступает через блок и поступает ан электродвигатель. Сами доводчики никогда не задействованы при открытии и закрытии стекол, если авто не поставлено на сигналку. А вот когда противоугонная установка активируется, на само устройство передается сигнал с блока, в результате чего электродвигатель начинает питаться и поднимать стекла.

Если речь идет о многофункциональной системе, то она также может выполнять следующие функции:

1. С помощью таких доводчиков можно осуществлять управление несколькими стеклами либо в одном, либо в разных направлениях.
2. Функция автоматического возврата стеклоподъемников в определенное положение может быть активирована в том случае, если сигнализация была активирована не более двух часов назад.
3. Если активируется противоугонная установка, доводчик автоматически заблокирует кнопку включения стеклоподъемников.
4. Есть возможность настройки контроллера для работы с различными типами и конструкциями подъемников.
5. Кроме того, при необходимости владелец многофункциональной системы сможет дополнительно подсоединить несколько кнопок для управления стеклоподъемниками (автор видео — AvtoGSM).

Виды

Доводчики на два или четыре стекла могут быть либо многофункциональными, либо предназначенными для выполнения одной задачи.

1. Первые, кроме закрытия окон, при активации противоугонной системы могут запоминать расположение стекол, а после снятия авто с сигнализации они будете возвращать их на исходное состояние. Помимо этого, возможно приведение системы в исходное положение при наличии препятствий в ходе закрытия. Также модуль может быть оснащен дополнительными функциями. У автолюбителя есть возможность отключения или настройки конфигурации функционала при необходимости. Разумеется, модуль для закрытия четырех стекол всегда будет обходиться дешевле, чем для двух. Но необходимо учитывать, что большинство опций по факту могут попросту оказаться ненужными для автолюбителя.
2. Второй вид — более простой. Он предназначен только для закрывания стекол окон, при этом такие варианты не оснащаются дополнительными функциями.

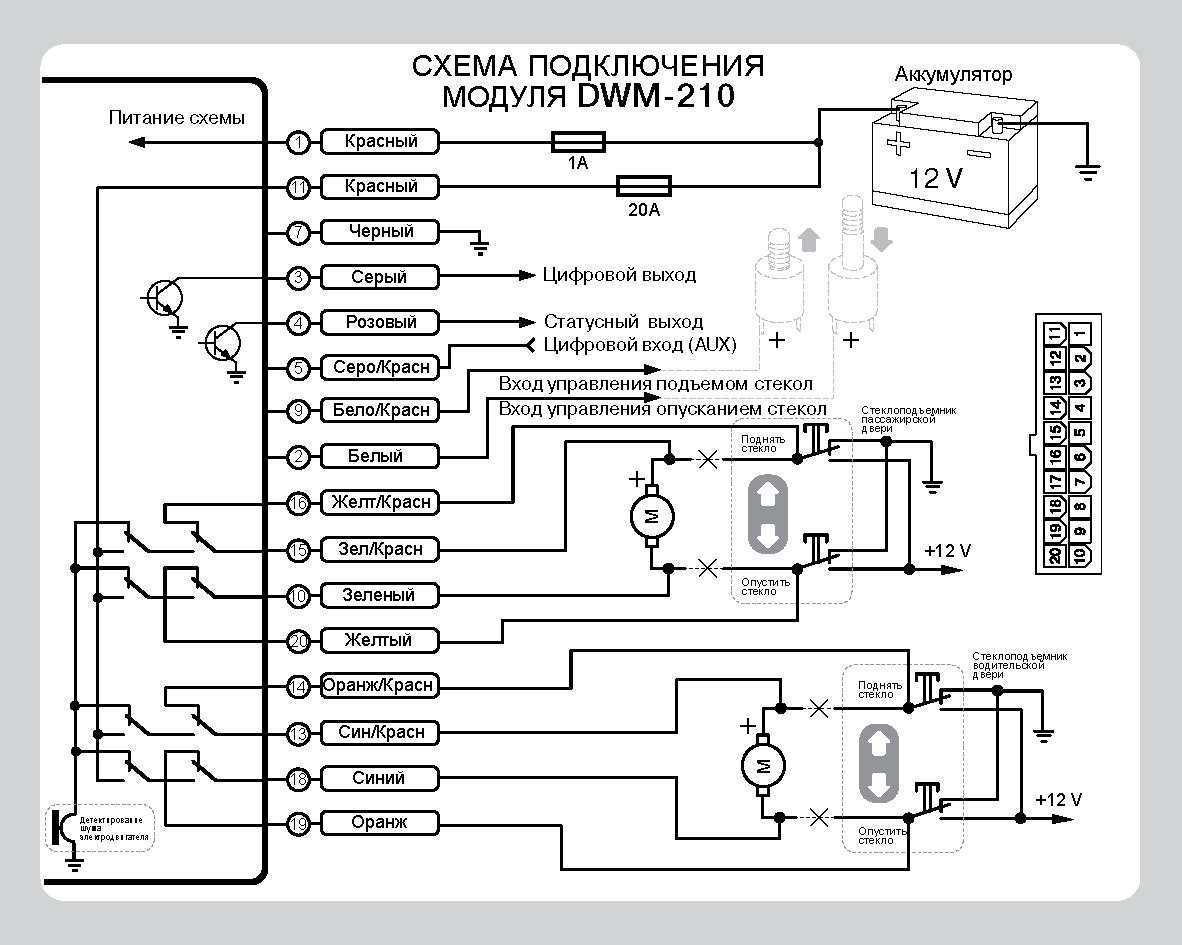

Схема для установки узла в автомобиль

Особенности

Теперь перейдем к особенностям. Сложность в вопросе монтажа системы может быть обусловлена в результате подключения модуля к большему количеству дверей, а также наличием других функций. К примеру, модуль для закрытия только двух стекол сможет установить фактический каждый автолюбитель, даже если у него нет опыта в проведении таких работ.

Если на транспортном средстве установлена только один узел со стороны водителя, обеспечивающий функциональность окон на пассажирской двери, то модуль монтируется именно на ней. В том случае, если сама система разделена или кнопки управления находятся на центральной консоли или в тоннеле, произвести установку желательно под приборной панелью. Если стекла плохо поднимаются с кнопки, то доводчик может не полностью закрыть стекло, в нем сработает реле нагрузки и он отключится — так что чиним и смазываем стеклоподъемники (автор видео — Lone Vagrant).

Рекомендуем: Чем отличаются иридиевые и платиновые свечи зажигания?

Истории наших читателей

«Гребаный таз. «

Всем привет! Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри 2010г. Все началось с того, что меня стали дико раздражать поломки двенашки, вроде ничего серьезного не ломалось, но по мелочи, блин, столько всего, что реально начинало бесить. Тут и зародилась идея о том, что пора менять машину на иномарку. Выбор пал на таёту камри десятых годов.

Подключение модуля управления стеклоподъемниками на ВАЗ 2110

Чтобы зря не терять время в гараже, я спаял проводку заранее дома. Боясь ошибиться, провода взяты с довольно большим запасом, хотя в итоге остатки оказались и не такими уж большими.Вот собранная «Коса» проводов:Так как модули я расположил за центральной консолью (под ЭБУ), то массовые провода я не наращивал, а скрутил вместе, пропаял кончик кольцом и прикрутил на кронштейн ЭБУ. Туда же я провёл дополнительную массу проводом 6 кв.мм. напрямую от АКБ:Этим самым убил сразу двух зайцев: обеспечил нормальную массу блокам управления ЭСП и качественно заземлил кронштейн ЭБУ с целью дальнейшей модернизации разводки масс ЭБУ и датчиков. Но об этом не здесь ?+12 вольт протянул прямо на АКБ через отверстие моторного щита для штатной проводки.Все соединения были тщательно зачищены и обильно политы силиконовой смазкой для защиты от окисления.

Вот схема подключения модуля управления стеклоподъемниками (блок кнопок в двери водителя – от 105-ой Волги, пассажирские кнопки – Калиновские)Все разъёмы кнопок и их цоколёвка абсолютно идентичны штатным разъёмам кнопок ВАЗ 2110

Подключение модуля управления стеклоподъемниками к сигнализации

Пример подключения FalconWR-250 к сигнализации StarLine A61:Необходимо подключить всего 2 провода с 16-ти контактного разъёма:

1. Чёрно-красный (контакт 12) «отрицательный выход блокировки двигателя» соединить с серыми проводами модулей «-«запереть;
2. Жёлто-белый (контакт 15) «отрицательный выход доп. канала №3» соединить с жёлтыми проводами модулей «-«отпереть.

В итоге чёрно-красный провод будет рулить дожимом стёкол при постановке на охрану, а жёлто-белый обеспечит работу функции «проветривание» дистанционно с брелка при включенной охране. На StarLine A61 перепрограммировать функцию дополнительного канала не нужно, по умолчанию все выставлено как надо (импульс 0.7 сек). А вот модули надо будет настроить согласно инструкции к Фальконам: перемычка №3 устанавливает степень открывания стёкол при проветривании. Я установил минимум (перемычка снята).

И ещё, если выход блокировки ДВС на сигнализации задействован для блокировки двигателя — необходимо развязать провода модулей от проводов блокировки со стороны реле блокировки диодом. Подробно и со схемой это описано в мануале к модулям.

Стекла при срабатывании автодоводчика, как правило, закрываются последовательно. Доводчик должен понимать, что стекло закрыто (анализирует, например, шум или протекающий ток эл. двигателя) так же должен понимать отсутствие нагрузки и ограничение времени работы (т.н. режим обрыва тросика).

Есть доводчики которые умеют ещё и открывать стекла и определять препятствие (как родной доводчик в Camry), есть доводчики с памятью и т.д., тут всё зависит от вложенного алгоритма в мозги доводчика. Блоки доводчиков выпускаются для управления двумя или четырьмя стеклами.

Пример работы доводчика

Рассмотрим обычный доводчик, который умеет только поднимать стекла (два или четыре — неважно). То есть подали сигнал на закрытие — поднялось первое стекло, затем второе, затем третье и т.д

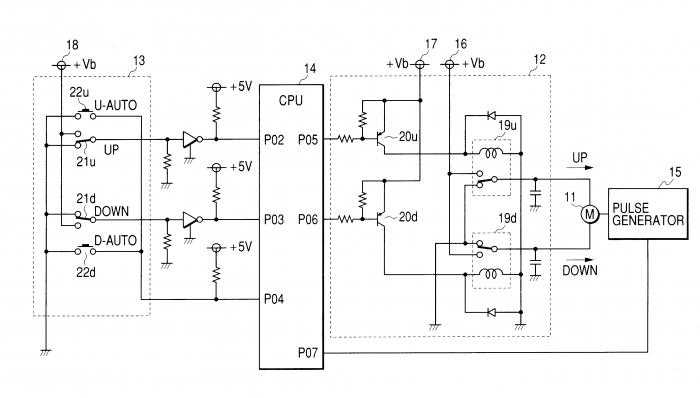

Для начала нужно понять принцип управления открытия-закрытия окон с штатных кнопок управления:

Поднятием-опусканием окна управляет мотор постоянного тока, вращение которого зависит от полярности напряжения. В нормальном положении, когда кнопки управления не нажаты мотор соединен обоими концами на массу, соответственно он недвижим.

Таким же макаром управляются все остальные окна. Питается схема через предохранитель, через контакт IG2 замка зажигания (второе положение ключа в замке).

Установка простого доводчика

Чем больше функций и количество дверей, с которыми будет работать модуль, тем сложнее его будет включить в схему электропитания автомобиля.

Такой доводчик без проблем можно будет установить и самому.

Из инструментов потребуется немного:

• Отвертки;
• Нож и кусачки;
• Изолента.

Вначале нужно определиться с местом установки устройства.

Если у автомобиля имеется только одна система управления стеклами, установленная на водительской двери, но отвечающей и за открытие стекла на пассажирской двери, то лучше будет установить модуль внутри этой двери.

Если же системы раздельные и расположены на двух дверях или клавиши управления расположены на центральной консоли или тоннеле, то оптимальной будет установка под приборной доской.

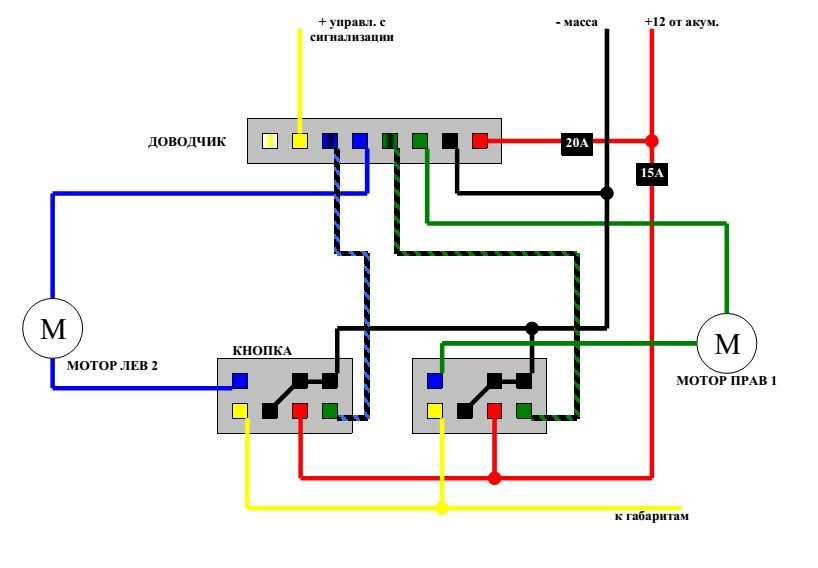

Установка и подключение.

После выбора места установки можно приступать к монтажу и подключению.

Модуль должен быть запитан от бортовой сети авто, поэтому к нему должен быть подведен «плюсовой» провод, а также «масса».

Затем нужно выявить провода, которые передают напряжение от клавиш управления к электромоторам.

По схеме, прилагаемой с доводчиком, производится врезка проводов от модуля в проводку питания.

Для каждой двери предусмотрены свои выходы в модуле и отличаются они расцветкой проводов.

Получается, что провод, идущий от клавиши к электродвигателю, в удобном для подключения месте разрезается и к каждому из концов провода подсоединяются провода модуля.

Таким образом производится подключение модуля к системе управления стеклами.

Важно правильно выбрать провода, поскольку от клавиш к электромотору их идет два – при подаче напряжения на один из них, производится подъем стекла, а при подаче на второй – опускание. Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются

Если модуль ошибочно подключить к проводу опускания, то при постановке авто на охрану, стекла автоматически откроются.

Далее нужно подключить к доводчику провод, который будет передавать импульс от модуля системы охраны. Причем нужен импульс, который будет передаваться на модуль в течение нескольких секунд после постановки авто на охрану.

У разных систем применяются положительные или отрицательные импульсы. Поэтому перед подключением следует узнать, какой импульс рассылает установленная на авто система.

Доводчики же являются универсальными, поэтому у них есть выход под положительный и отрицательный импульсы, главное не перепутать.

После подключения всей проводки, перед убиранием всех проводов, лучше проверить работоспособность доводчика.

Если все работает нормально, останется только качественно заизолировать все врезки проводов, а затем убрать их из виду.

Подключение доводчика на 4 двери производится по такому же принципу, только врезок в штатную проводку будет больше.

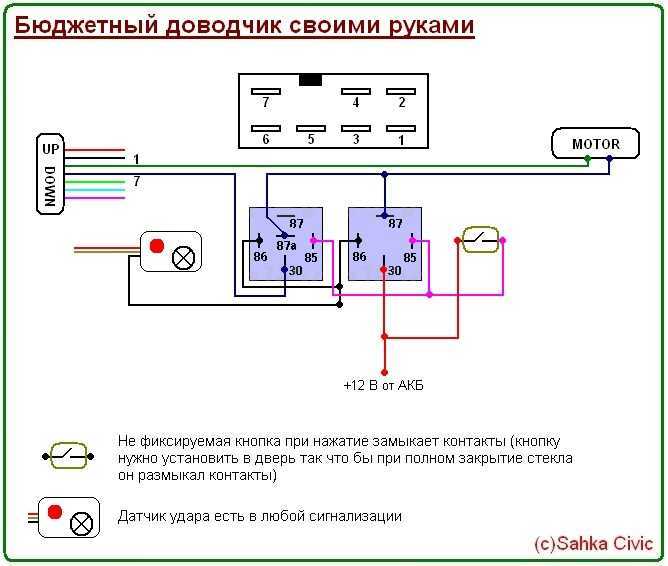

Работа своими руками

Если по каким-либо причинам владельцу не хочется тратить солидную сумму на услуги автоэлектрика, или он не доверяет постороннему лицу, существует возможность самостоятельной установки доводчика стеклоподъемников как на два, так и четыре окна автомобиля.

Чтобы правильно собрать , достаточно будет иметь стандартный набор автоэлектрика. К нему относятся:

• обыкновенные кусачки,
• изолента,
• набор отверток различного типа
• и провода стандартного сечения на случай, если электрическая схема машины потребует некоторой доработки.

В первую очередь, необходимо осуществить отсоединение клеммы аккумулятора от проводки и отключение питания автомобиля. Это предотвратит возможные сбои ЭБУ во время работы и короткое замыкание, которое случайно может произойти при перекусывании проводов.

Первое, на что нужно обратить внимание при работе — наличие пульта управления всеми необходимыми стеклами на водительской двери. В зависимости от того, совместное или раздельное управление стеклоподъемниками имеет машина, сам модуль и блок управления будет установлен несколько по-иному. В любом случае, основным шагом будет определение роли каждого провода, который подсоединен к кнопкам управления подъемом и опусканием стекол

Обязательно должны присутствовать два цветных провода, которые отвечают за питание всей этой электрической системы. Как правило, они идут со стороны отсека с аккумуляторной батареей, проходя через отсек с плавкими предохранителями

В любом случае, основным шагом будет определение роли каждого провода, который подсоединен к кнопкам управления подъемом и опусканием стекол. Обязательно должны присутствовать два цветных провода, которые отвечают за питание всей этой электрической системы. Как правило, они идут со стороны отсека с аккумуляторной батареей, проходя через отсек с плавкими предохранителями.

Питающие провода разделяются на несколько пучков. Один из них подходит непосредственно к пульту управления. К каждой клавише должно подходить три провода: один из них будет питающим, а два других — посылать импульс на моторчик, который будет поднимать или же опускать соответствующее стекло.

В этом случае и модуль управления будут иметь несколько иное устройство, а продаются такие модели всегда отдельно от остальных.

Теперь, когда назначение каждого провода точно определено, можно приступать к установке. Необходимо перекусить провода, которые соединяют моторчик и клавиши управления в месте, где это указано в инструкции. Далее провода необходимо зачистить и привести концы в порядок. Блок подсоединяется, согласно инструкции. Перед тем, как устанавливать все на место, стоит подсоединить АКБ и проверить работу системы в целом.

Установка и подключение стеклоподъемников: как подключить стеклоподъемники правильно

В общих чертах, подобрав механизм, сначала нужно снять дверную карту, после чего потребуется отключить клеммы АКБ. После старый электрический стеклоподъемник (при наличии) снимается, от него предварительно отключается проводка. Если устройство стоит механическое (ручной стеклоподъемник), также нужен демонтаж.

Рекомендуем: Надо ли заряжать новый автомобильный аккумулятор после покупки и в каких случаях

Кстати, перед снятием механизма поднятия стекла, само стекло широким канцелярским скотчем необходимо зафиксировать в наиболее удобном положении для монтажа механизма стеклоподъемника. Затем можно установить новый механизм, после чего перейти к его подключению.

Обратите внимание, если для замены уже имеющегося стеклоподъемника используется точно такой же аналог, тогда проводка просто подключается аналогично тому, как подключение было реализовано ранее. Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д. Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д

Если же ставится другой стеклоподъемник или его не было изначально, должна быть заранее изучена схема подключения стеклоподъемников, распиновка стеклоподъемника и т.д.

Также необходимо, чтобы заранее были подготовлены кнопки стеклоподъемника при условии их отсутствия или неисправности уже имеющихся. Давайте более подробно рассмотрим порядок действий на примере замены штатного ручного механизма на электрический аналог.

Установка стеклоподъемника

Рассмотрим установку стеклоподъемника на примере ВАЗ 2109. Перед началом работ следует подготовить:

• отвертку «крест» и плоскую;
• кусачки и пассатижи;
• набор ключей;
• нож и протяжки;
• изоленту, медный провод, широкий скотч, стяжки и т.п.

Также потребуются пистоны для крепления карты двери и другие элементы, которые могут потребовать замены после снятия дверных карт. Данные особенности следует учитывать и заранее приобретать все необходимые детали.

Для чего в автомобиле используется доводчик стекол?

Электронный доводчик стекол автомобиля – это специальный электронный механизм, который автоматически закрывает окна при нажатии кнопок брелока сигнализации. Применение таких устройств позволяет существенно облегчить жизнь автовладельцу. В последнее время доводчик стекол стал очень популярен среди владельцев иномарок и отечественных авто. Объяснить такую востребованность нетрудно. Согласитесь, неприятно возвращаться на парковку за автомобилем, когда внезапно вспомнишь про открытые окна, которые могут стать приманкой для злоумышленников.

Когда вы ставите машину на сигнализацию, подъемник самостоятельно определяет текущее их положение и «доводит» их вверх. Если в автомобиле открыты сразу несколько стекол, каждое из них закрывается поочередно – сначала переднее левое, затем правое и так до последнего открытого окна. Кстати, автовладелец сам может настроить скорость работы подъемника. Но, как правило, стекло закрывается минимум за 3 и максимум за 6 секунд, не более.

Что он собой являет?

Внешне это небольшой электронный механизм с черным пластиковым корпусом и несколькими проводами, которые подсоединяются с одной стороны к механизму регулирования она, а с другой — к аккумулятору. Внутри корпуса есть небольшой чип, который и подает сигнал электромотору подъемника в нужный момент.

Несмотря на то что доводчик стекол имеет небольшие размеры и выполняет примитивные функции, схема его электронного устройства очень сложная. Здесь она представлена на рисунке.

Что еще может доводчик стекол?

Благодаря такому устройству существенно снижается нагрузка на дверные петли и сам механизм открытия окон. Двери, оборудованные такими доводчиками, более плотно закрываются, что позволяет сохранить постоянную температуру воздуха в салоне. Также стоит отметить, что внутрь автомобиля после установки данных устройств проникает гораздо меньше пыли и грязи.

Многофункциональный доводчик стеклоподъемников

Данные устройства являются одними из самых популярных среди российских автолюбителей. Вообще такие доводчики устанавливаются на импортные дорогие автомобили, однако они есть в свободной продаже, и установить их можно хоть на 30-летнюю «классику». Данное устройство выполняет не одну, а целый ряд функций, чем и объясняется его популярность. Среди основных стоит выделить следующие:

• Закрытие/открытие окна в одно касание кнопки.
• Возможность одновременного управления несколькими стеклами. Одно окно он может опускать, а второе, наоборот — поднимать или же управлять обоими подъемниками в едином направлении.
• Автоматическое закрытие стекол после того как автомобиль был поставлен на сигнализацию.
• Блокировка кнопок электрических стеклоподъемников.
• Возможность подключения дополнительных кнопок управления стеклоподъемниками.

Доводчик стекол – цена

В среднем такое устройство можно приобрести за 1000-1500 рублей. Эта стоимость вполне оправдана, учитывая то, насколько доводчик облегчает жизнь водителю.

Что делать если не работает доводчик стекол

Режим «прозвонки» на мультиметре

Иногда возникают ситуации, когда модуль доводчика стекол перестает работать. К сожалению его ремонт вряд ли возможен, и при его выходе из строя целесообразнее купить и установить новый. Особенно, учитывая его невысокую цену. Однако перед тем, как поставить «смертельный» диагноз устройству, все же попробуйте проверить работу всей схемы.

В первую очередь необходимо «прозвонить» питающие и сигнальные провода с целью выяснения их целостности. Выполнить это можно с помощью тестера. Помните, что в электросети стандартного легкового автомобиля напряжение составляет 12 В постоянного тока. Поэтому прибор необходимо включить в соответствующий режим (в английской аббревиатуре постоянный ток обозначается как DC). Для «прозвонки» проводов мультиметр устанавливают в режим измерения сопротивления или в специально предназначенный для этого режим (на моделях, оборудованных звуковым динамиком, обозначается изображением музыкальной ноты, звуковых волн или динамика).

Проверка предохранителя

Проверить предохранитель можно двумя способами — измеряя напряжение в цепи или его сопротивление. В первом случае алгоритм действий будет следующим:

Проверка предохранителя мультиметром

1. Устанавливаем мультиметр в режим измерения постоянного напряжения (DC) с пределом около 20 В (зависит от модели мультиметра).
2. Включаем зажигание.
3. Одним щупом прикасаемся к «приходящему» контакту (на который приходит «+» от аккумулятора), а вторым к «массе» в блоке предохранителей или попросту к корпусу машины.
4. Если на «приходящем» контакте напряжение есть, то на экране мультиметра вы увидите значение напряжения 12 В (оно может колебаться в пределах 2. 3 В в одну или другую сторону). Если же на «приходящем» контакте напряжения нет, то необходимо искать обрыв цепи от блока предохранителей до аккумулятора.
5. Если напряжение на предохранитель приходит, то нужно проверить «отходящий» контакт. Для этого одним щупом прикасаемся к нему, а другим к «массе». Если напряжение есть, значит, предохранитель целый, в противном случае он вышел из строя.

Проверка предохранителя путем измерения сопротивления выполняется по следующему алгоритму:

1. Установить мультиметр в режим измерения сопротивления или «прозвонки» (второй режим предпочтительнее, однако он есть не на всех моделях мультиметров).
2. При выключенном зажигании демонтировать предохранитель из его посадочного места.
3. Одним щупом прикоснуться к одному контакту предохранителя, а другим к другому.
4. Если предохранитель целый, то значение сопротивления будет равно 0, в режиме «прозвонки» мультиметр подаст звуковой сигнал. Если же предохранитель перегорел, то значение сопротивления будет равно бесконечности, а в режиме «прозвонки» звуковых сигналов не последует.

В случае, если корпус предохранителя выполнен из прозрачного пластика, то можно оценить его состояние визуально. В работающем предохранителе проволока, находящаяся внутри, будет целая, а в вышедшем из строя — разорванная.

Проверка цепи

Если предохранитель целый, то следует проверить цепь питания за ним. В данном случае невозможно дать однозначных рекомендаций, поскольку все зависит от конкретной модели доводчика, метода монтажа проводов, модели машины и так далее. Для начала вы должны визуально осмотреть целостность изоляции и непосредственно проводов, которые идут от блока доводчика до электропривода стеклоподъемников. Осматривать нужно тщательно, особенно в местах, где провода стянуты в жгуты пластиковыми стяжками, а также на их изгибах. Проверьте, не перетерся ли какой-нибудь из них.

Если визуальный осмотр не дал результатов, то необходимо «прозвонить» цепь. Делается это также с помощью мультиметра. Приблизительный алгоритм действий:

1. Образно разделить цепь от модуля доводчика до кнопок управления на несколько участков.
2. На каждом из этих участков «прозвонить» провода питания и управления (если с некоторыми проводами сделать это невозможно, то стоит ограничиться визуальным осмотром).

В случае, если вы визуально или с помощью мультиметра нашли повреждение на проводах, попытайтесь отремонтировать их. В случае повреждения изоляции можно воспользоваться изолентой или термоусадкой. Если провод оборвался — смонтируйте новый (с аналогичной площадью поперечного сечения).
