Датчик фаз на ваз 2114

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

1. Повышенное потребление бензина.
2. Сбои диагностики автомобиля.
3. Нарушение динамики разгона ВАЗ 2115.
4. Трудный старт. Двигатель запускается через 4-5 секунд.
5. После пуска высвечивается лампа Check Engine.
6. Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.

Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.

Признаки отказа устройства

Неисправность датчика фаз приведет к нарушению сигнала. Контроллер ЭСУД проводит опрос ДФ в течение 4-5 минут. Если сигнал не появился за указанный период, то блок переходит в режим двойного впрыска топлива.

При отказе фазового индикатора контроллер опрашивает лишь датчик положения коленчатого вала. В этом случае бензин подается одновременно в два цилиндра. При этом возрастает потребление топлива примерно на 10%.

Поломка датчика фаз приводит к ряду других неприятностей. Необходимо сделать ремонт. Признаки неисправности двигателя:

1. Повышенное потребление бензина.
2. Сбои диагностики автомобиля.
3. Нарушение динамики разгона ВАЗ 2115.
4. Трудный старт. Двигатель запускается через 4-5 секунд.
5. После пуска высвечивается лампа Check Engine.
6. Выпадает ошибка Р0343 или 0340 при диагностике.

Перед осмотром датчика следует убедиться в исправности остальных деталей. Сбои возникнут из-за обрыва ремня ГРМ, расшатанной шестерни распределительного вала, неправильной установки меток.

Часто ошибка датчика 0343 связана с окислением контактов или обрывом проводов. Перед выбраковкой указателя фаз убедитесь в целостности проводки. Замеры сопротивления в цепи проводят мультиметром.

Неисправность датчика фаз определить самому трудно. Лучше провести диагностику на СТО. Проверка датчика выполняется на компьютере.

Если автомеханик поставил неутешительный диагноз, то отправляемся в магазин. Следует знать, что можно нарваться на некачественные запчасти или подделки. Специалисты советуют приобретать датчики фирмы Bosch или калужского завода.

Датчики фаз для 8- и 16-клапанных двигателей отличаются. Поэтому при покупке укажите продавцу тип вашего двигателя. Наилучшим вариантом будет поход на автомобильный рынок со своим оригиналом. Если после замены снова выскочит ошибка датчика, верните его.

Принцип работы датчика

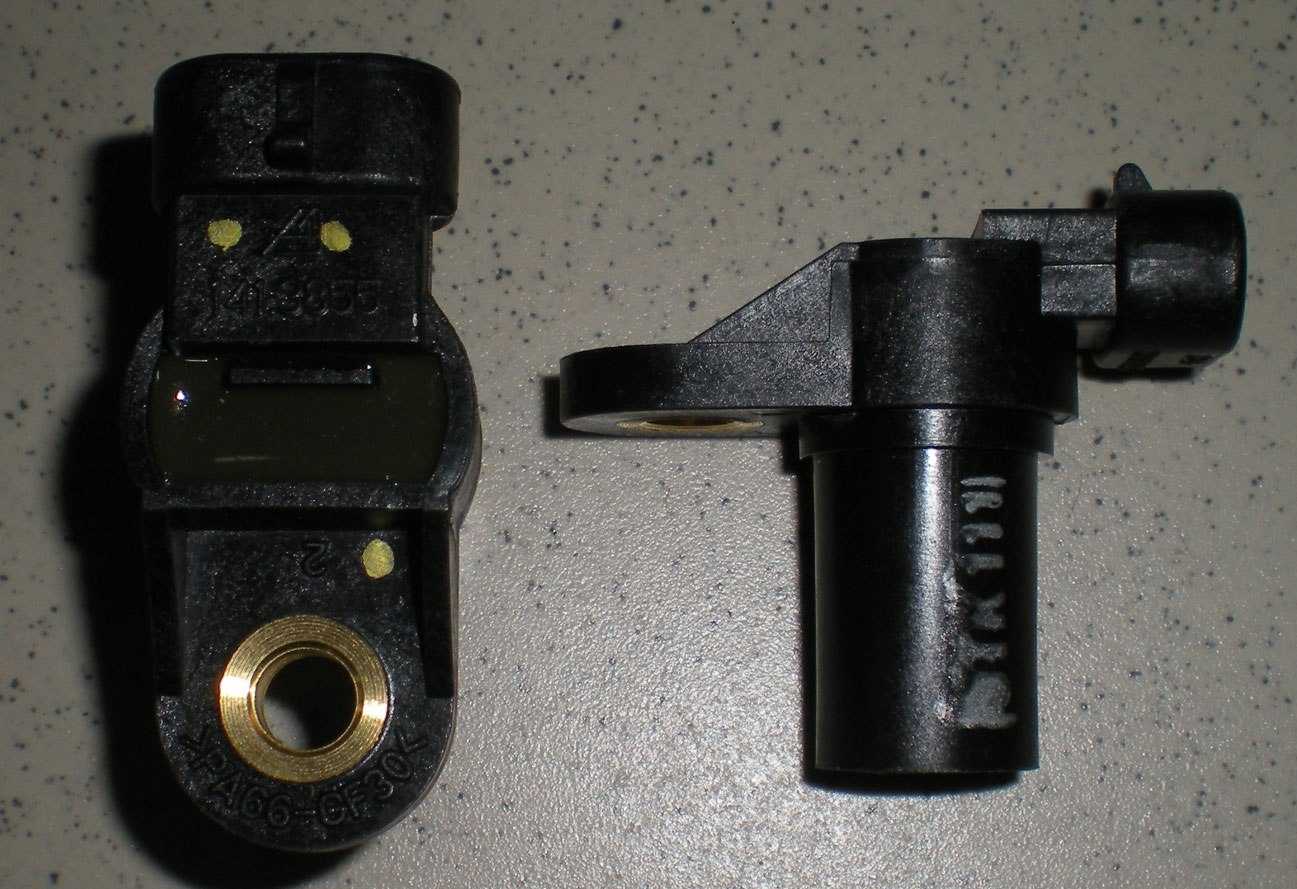

Общий вид датчика распределительного вала

Данный измеритель по принципу действия похожий с датчиком Холла.

Считывание происходит при помощи специальной шестерни распределительного вала, на которой отсутствуют зубья. Отсутствующие элементы расположены таким образом, что когда данный промежуток попадает на датчик, то первый поршень находится в мёртвой точке, в верхней или нижней.

Схема работы датчика фаз

Сигнал срабатывает и передается на электронный блок управления двигателя, когда датчик попадает на отсутствующие зубья. В свою очередь, в зависимости от пришедшего показателя, ЭБУ проводит регулировку угла зажигания. Благодаря установке такой системы, двигатели «Самара-2» стали эффективнее и популярнее.

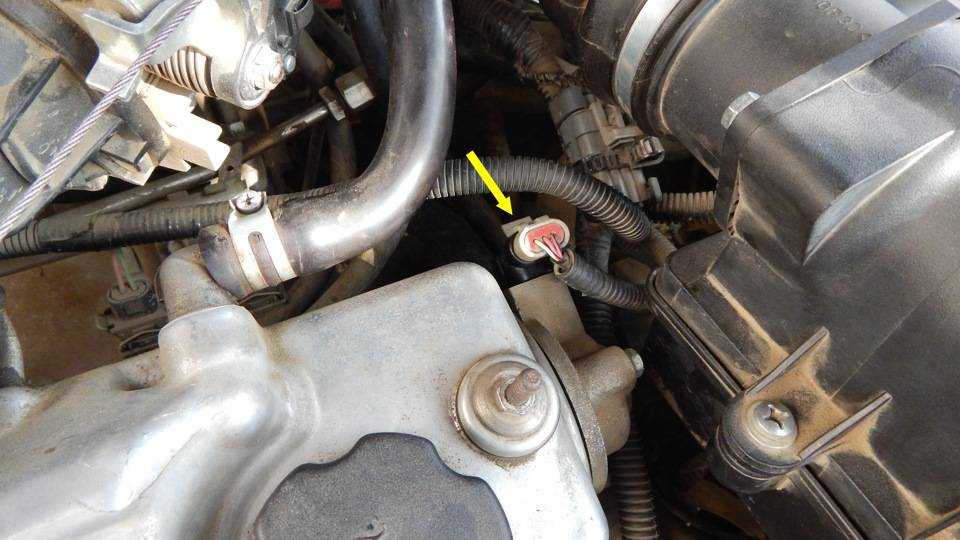

Месторасположение датчика под капотом ВАЗ-2114

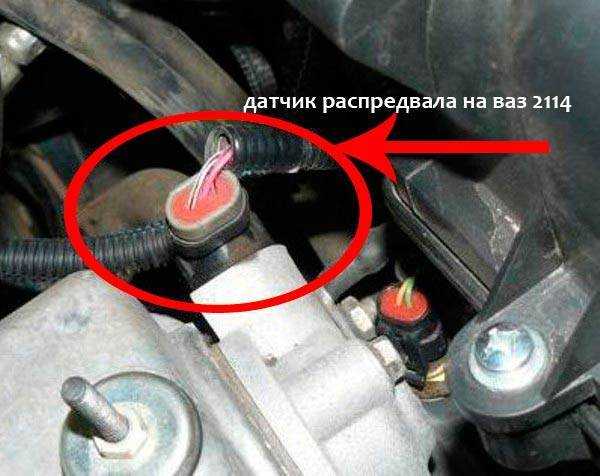

Датчик распределительного вала на ВАЗ-2114 расположен возле воздушного фильтра, на очень близком расстоянии от головки блока цилиндров. Это местоположение измерителя почти всегда стандартно для остальных автомобилей инжекторной группы.

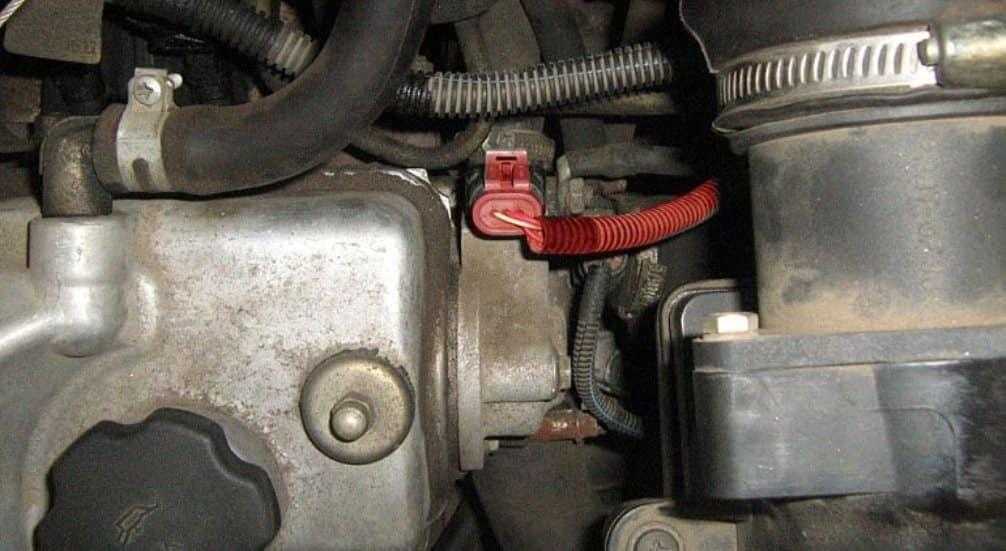

Месторасположение датчика распредвала

Основные причины поломки датчика

Прежде чем приступить непосредственно к процессу диагностики, необходимо выяснить причины неисправности датчика фаз ВАЗ-2114.

Итак, перейдем непосредственно к самым прямым и косвенным показателям:

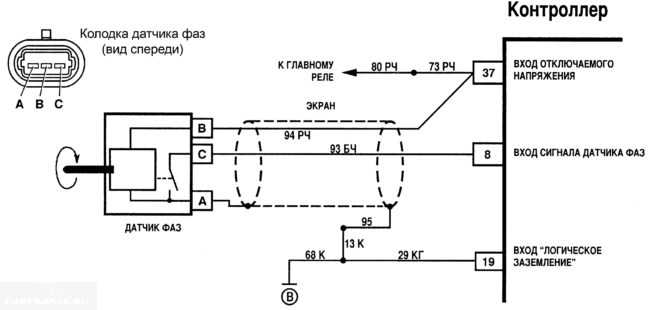

Электрическая схема датчика

• Появление на приборной панели, всем известного – Check Engine, сигнализирует о том, что появились неисправности. В данном случае, старт двигателя происходит, не дожидаясь ответа от датчика распределительного вала, а система зажигания работает на основе последних показателей.
• Повышенный расход топливной смеси, также может послужить косвенным показателем неисправности ДПРВ.
• Автомобиль начинает терять мощность и динамику в целом.

Где находится датчик распредвала ВАЗ 2114?

Устройство устанавливается на силовых агрегатах автомобиля ВАЗ-2114 с 8 и 16 клапанами. Контроллер расположен непосредственно возле распредвала и функционирует по принципу датчика Холла.

На валу двигателя установлена специальная шестерня, на которой отсутствует два зубца. Рассматриваемый контроллер считывает информацию непосредственно с вала двигателя, когда поршень расположен в верхней или нижней мертвой точке. Необходимость в использовании устройства обусловлено изменением угла зажигания. Данные датчика фаз поступают на электронный блок управления. В свою очередь, ЭБУ (в случае необходимости) меняет угол зажигания. В карбюраторных двигателях используется механическая система опережение зажигания. Поэтому контроллер фаз на таких моделях не устанавливается.

Благодаря выполняемым функциям датчика фаз транспортное средство получать два важных преимущества:

1. происходит более эффективное использование силового агрегата;
2. снижается расход горючего.

https://youtube.com/watch?v=3TCcw73LZis

Специальные распределительные валы

Как было сказано в начале статьи, далеко не всех водителей устраивают «родные» распредвалы, устанавливаемые на автомашины ВАЗ. Они не обеспечивают достаточного крутящего момента (и, как следствие — «приемистости») на малых оборотах. Решить эту проблему можно двумя путями — перешлифовать кулачки имеющегося распределительного вала либо установить новый, специальный.

Среди таких валов можно выделить два прямо противоположных варианта — спортивный и тюнинговый, а также большое количество промежуточных между ними модификаций.

Спортивный распределительный вал во время работы осуществляет подачу в цилиндр увеличенного объема смеси благодаря более высокому поднятию клапанов, а его кулачки отличаются скругленным, плавным профилем. Это обеспечивает более «широкие» рабочие фазы и хорошую приемистость на всех оборотах.

В свою очередь, тюнинговые распределительные валы отличаются увеличенным базовым диаметром и более «резким» профилем кулачков. Они обеспечивают автомашине спокойную, без перебоев, работу двигателя на всех, даже критически малых, оборотах. Кроме этого, использование подобного вала позволяет «отодвинуть» границу начала детонации на малых частотах вращения.

Подводя итог, стоит отметить, что замена распределительного вала — не самая сложная операция, и может быть выполнена любым опытным автомобилистом. А вот когда ее проводить — при сильном износе «родного» вала или же при его замене на специальный распредвал — каждый решает самостоятельно.

За что отвечает датчик распредвала на ВАЗ-2014, и какие признаки свидетельствуют о его неисправности?

Давайте сперва разберемся с назначением данного устройства. Его главной и, по сути, единственной задачей является контроль состояния клапанов – последние могут быть закрыты либо открыты. Стоит отметить, что у этого устройства есть еще одно, весьма распространенное название – датчик фаз. То есть правильным будет и первый, и второй вариант. Устанавливают датчик распредвала на «четырнадцатые» и с 8- и с 16-клапанным двигателем. Главным отличием данных силовых агрегатов является количество распределительных валов – 1 и 2 соответственно.

Работа устройства основана на эффекте Холла – здесь вполне можно провести аналогию с бесконтактным распределителем зажигания, с поправкой, конечно же, на выполняемые ими функции. Наверное, многим доводилось видеть распредвал вживую или же изучали его конструкцию

При этом, конечно же, обращали внимание на имеющиеся на данном узле зубья. Расположены они на одинаковом расстоянии друг от друга

При этом есть место, в котором отсутствуют 2 зуба.

В момент когда пропуск располагается напротив датчика распредвала, поршень 1-го цилиндра находится в мертвой точке – верхней или нижней. Тогда-то и подается соответствующий сигнал на электронный блок управления. В самом ЭБУ заложен определенный алгоритм, благодаря которому микроконтроллер знает о расположении поршня в 1-м цилиндре.

Замена

Увы, не всегда визуальный осмотр позволяет получить ответ на вопрос о неработающей датчике фаз. Потому вам предстоит провести демонтажные работы, осмотреть и при необходимости заменить устройство.

Демонтированный ДФ

Приступать к демонтажу ДФ можно только при условии, что аккумуляторная батарея выключена. В противном случае может сгореть не только датчик, но и вся проводка, весь автомобиль.

Приступаем к работе. Процедура замены ДФ на 8-клапанном и 16-клапанном двигателях несколько отличается, потому обе ситуации мы рассмотрим отдельно.

Замена ДФ на 8-клапанном двигателе

1. Первым делом определяем, где же наш датчик находится. А располагается он вверху двигателя, справа около воздушного фильтра.
2. Фиксация устройства осуществляется с помощью одного болта. Открутить его вам поможет обычный гаечный ключ на 10 миллиметров.
3. Открутив крепежный элемент, извлеките датчик распределительного вала.
4. Обязательно закройте гнездо, куда вставляется девайс. Это позволит предотвратить попадание мусора и посторонних предметов. Тем самым вы гарантируете себе правильную работу нового устройства.
5. Взяв девайс в руки, визуально изучите его текущее состояние согласно инструкциям, приведенным выше.
6. Если на поверхности скопилась грязь, пыль, удалите ее, использую обычную сухую ветошь из хлопчатобумажной ткани. Вытрите устройство, избавившись от влаги и загрязнений, после чего попробуйте поставить его на место.
7. В случае, если указанные выши ошибки вновь показались на экране вашего бортового компьютера, придется извлекать устройство и ставить на его место новое.
8. В некоторых, очень редких ситуациях, даже замена измерителя не позволяет избавиться от проблем. Это связано со сдвигом напрессованной контролирующей шестеренки. Случается редко, но кто знает, может подобная ситуация — это именно ваш случай. Исправить подобную поломку можно только с помощью специализированного оборудования. Решить проблему своими руками даже при желании невозможно.
9. Несколько чаще ошибки ДФ возникают из-за того, что ремень ГРМ был неправильно установлен в процессе замены, либо он оказался слишком растянут в результате установки или длительной эксплуатации.

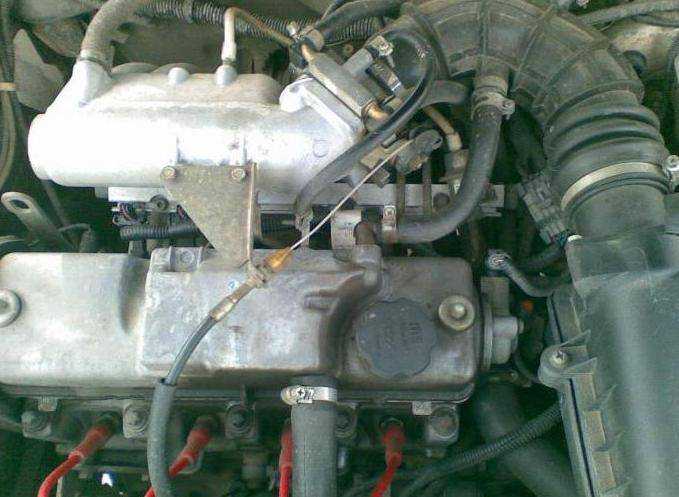

Пробираемся к устройству

Замена ДФ на 16-клапанном двигателе

Если вы имеете дело с 16-клапанным силовым агрегатом, тогда процедура демонтажа и замены поврежденного датчика распределительного вала будет выглядеть несколько иначе.

1. Располагается искомый девайс с лицевой части под воздушным коллектором. Ищите устройство в непосредственной близости от шкива первого распределительного вала.
2. Теперь, когда местоположение девайса определено, можно приступать к демонтажным работам.
3. Снимите решетку радиатора.
4. Удлинителем с головкой на 10 миллиметров открутите два крепежных элемента.
5. Визуально изучите состояние измерительного устройства, убедитесь в чистоте контактов и целостности проводки.
6. При обнаружении дефектов на старом датчике, поставьте на его место новый.
7. В процессе замены, ни в коем случае не используйте дополнительные герметики или уплотнительные средства, поскольку датчик постоянно находится в очень агрессивной среде, где регулярно меняется температура. Лишние составы способны спровоцировать поломку масляной системы и даже всего двигателя.

Проверка работоспособности

Итак, вам удалось заменить ДФ. Работа не сложная, но имеет свои нюансы. Сложнее всего — добраться до искомого устройства. Все остальное — дело пары движений.

Но поставить новый ДФ — мало. Нужно еще убедиться, что устройство работает и посылает необходимую информацию на ваш электронный блок управления.

Для проверки нужно:

• Вернуть на аккумулятор минусовую клемму;
• Запустить двигатель;
• С помощью сканера или контроллера проверить машину на наличие ошибок;
• Прислушаться к работе силового агрегата, который должен функционировать стабильно без признаков неисправностей;
• Проверить приборную панель, чтобы там не горела лампочка Check;
• Порадоваться в случае правильно проведенной замены.

Практика показывает, что в случае с 16-клапанным двигателем работа занимает несколько больше времени по сравнению с 8-клапанными силовыми агрегатами. В любом случае, на проверку и замену у вас должно уйти не более часа.

Как проверить датчик фаз на ВАЗ 2114?

Перед тем как проверить датчик фаз ВАЗ 2114 мультиметром необходимо в первую очередь  осмотреть деталь на предмет повреждений. Если есть наличие видимых механических повреждений на корпусе изделия, его необходимо заменить заведомо рабочим.

При отсутствии каких-либо трещин или сколов проводят диагностику в следующем порядке:

• Демонтируют датчик фаз с автомобиля. Для этого отключают штекер электрического разъема и откручивает крепёжные элементы фиксирующие изделия в посадочном месте. Для ускорения процесса можно использовать головку с трещоткой.
• Переключатель мультиметра устанавливают в режим измерения постоянного напряжения. Для проверки подбирают диапазон до 20 вольт.
• Измеряют напряжение на плюсовой и минусовой контактной площадке электрического разъема. При включённом зажигании мультиметр должен показать наличие постоянного напряжения.
• Соединяют плюсовой и минусовой контакт с аккумуляторной батареей. При этом замеряют напряжение поступающее на деталь. Оно должно быть в пределах 12-14 вольт.
• Мультиметр подключают к плюсовой и сигнальной площадке, и снимают показания. Напряжение между плюсовым сигнальным контактом должно быть не менее 90% от питающего.
• Подносят к рабочей поверхности детали металлическую пластину. В момент приближения пластины напряжение должно понизится до 0, 4 вольта.

ОШИБКИ ДФ

Если ВАЗ 2114 оборудован бортовым компьютером, при неисправности устройства на нем будет высвечиваться одна из ошибок с кодом 0340 либо 0343. Разберем каждую из них подобнее.

• Ошибка датчика ФАЗ 0340 – свидетельствует об отсутствии сигнала ДФ. Причиной данной ошибки может быть что угодно – от окислившихся контактов до механических повреждений устройства. Решается заменой детали на новую.
• Ошибка 0343 – высокий уровень сигнала датчика фаз. Ее причиной, как правило, является повреждение самой проводки или клемм в колодке контактов, либо их ненедежное/окислившееся соединение.

Ошибки датчика фаз ВАЗ 2115 полностью аналогичны ошибкам возникающим на четырнадцатой.

Особенности конструкции и принцип работы

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого — получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.

Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого коллекторного типа.

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

На просторах интернета много дискуссий о том, датчик фаз от какого производителя лучше брать. Мы рекомендуем отдавать предпочтение устройствам от немецкой компании Bosch. Именно она обладает лицензией на изготовление датчиков работающих по принципу Холла, так что, по сути, вы получаете, надежное и долговечное устройство, произведенное непосредственным владельцем технологии, по которой оно сделано.

Для чего нужен датчик фаз

Чтобы разобраться с возможными неисправностями датчика фаз, имеет смысл вкратце остановиться на вопросе о том, что он собой представляет, а также на принципе его устройства.

Так, основная функция датчика фаз (или сокращенно — ДФ) заключается в том, что определять положение газораспределительного механизма в конкретный момент времени. В свою очередь это необходимо для того, чтобы электронный блок управления двигателем (ЭБУ) давал команду на впрыск топлива в определенный момент времени. В частности, датчик фаз определяет положение первого цилиндра. Также синхронизируется зажигание. Датчик фаз работает в паре с датчиком положения коленчатого вала.

Датчики фаз используются на двигателях с распределенным фазированным впрыском. Также их используют на двигателях, где применяется система изменения фаз газораспределения. В этом случае зачастую используют отдельные датчики для распределительных валов, управляющих впускными и выпускными клапанами.

Работа современных датчиков фаз основывается на применении физического явления, известного под названием эффект Холла. Он заключается в том, что в полупроводниковой пластине, по которой протекает электрический ток, при ее перемещении в магнитном поле возникает разность потенциалов (напряжение). В корпус датчика помещают постоянный магнит. На практике это реализуется в виде прямоугольной пластины из полупроводникового материала, к четырем сторонам которой подключаются контакты — два входных и два выходных. По первым подается напряжение, а со вторых снимается сигнал. Все это происходит на основе команд, поступающих от электронного блока управления в конкретный момент времени

Существует два типа разновидностей датчиков фаз — щелевые и торцевые. Они имеют разную форму, однако работают по одному и тому же принципу. Так, на поверхности распределительного вала имеется отметчик (другое название — репер), и в процессе его вращения магнит, входящий в конструкцию датчика, фиксирует его прохождение. В корпус датчика встроена система (вторичный преобразователь), преобразующая полученный сигнал в информацию, «понятную» для электронного блока управления. Торцевые датчики имеют такую конструкцию, когда на их торце имеется постоянный магнит, который и “видит” прохождение репера возле датчика. В щелевых же датчиках подразумевается использование формы буквы “П”. И соответствующий репер на диске распределительного проходит между двумя плоскостями корпуса щелевого датчика положения фаз.

В инжекторных бензиновых двигателях задающий диск и датчик фазы настраиваются таким образом, что импульс от датчика формируется и передается на ЭБУ в момент прохождения первым цилиндром его верхней мертвой точки. Таким образом обеспечивается синхронизация подачи топлива и момент подачи искры для воспламенения топливовоздушной смеси. Очевидно, что датчик фаз оказывает непосредственное влияние на работу двигателя в целом.

Что необходимо сделать, перед тем как заменить ДПКВ

При проявлении симптомов неисправности, необходимо проверить несколько моментов, из-за которых блок управления не получает должной информации.

ДАТЧИК ФАЗ.ПОЛНАЯ ПРОВЕРКА НА РАБОТОСПОСОБНОСТЬ

ВСЕМ ПРИВЕТ,В ЭТОМ ВИДЕО Я ПОКАЖУ КАК ДИАГНОСТИРОВАТЬ ДАТЧИК ФАЗ.ПРОЦЕДУРА НЕСЛОЖНАЯ И …

https://youtube.com/watch?v=AtSgJBPmjMc

Быстрая проверка датчика фаз

Как Быстро проверить датчик фаз.

1. Осмотреть ДФ на внешние повреждения.
2. Убедиться, что на контакты не попала влага.
3. Проверить на окисление контакты.
4. Убедиться в целостности электропроводки возле агрегата.

Если при визуальной проверке ничего не было обнаружено, то необходимо произвести демонтаж прибора. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки должен всегда осуществляться только с отключенной аккумуляторной батареей, в противном случае можно закончить ремонт не только заменой сгоревшей цепи, но и покупкой нового автотранспортного средства.

Демонтаж на 8-ми клапанном двигателе выполнить несложно. Где стоит датчик фаз на ВАЗ 2114? Находится он справа, на верхней части двигателя, возле воздушного фильтра. Крепиться одним болтом под ключ на 10. С помощью нескольких незамысловатых движений, болт откручивается и датчик вынимается. После того как извлекся агрегат, необходимо закрыть его конструктивное гнездо от случайного попадания посторонних предметов.

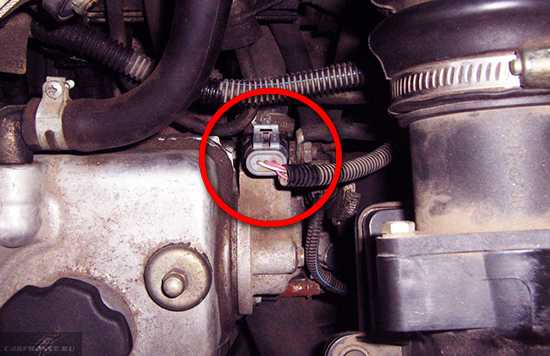

Расположение датчика фаз на ВАЗ 2114

Когда датчик распределительного вала окажется в руках, то важно осуществить его визуальный осмотр. Возможны случаи налипания или намагничивания металлической пыли

С помощью хлопчатобумажной ветоши его нужно насухо вытереть и установить на место. Если же ошибка повторилась снова, то необходимо его заменить.

Существуют редкие случаи, когда происходит замена датчика фаз на ВАЗ 2114, а симптомы и ошибки не убираются. Ошибка на датчик фаз может проявиться из-за сдвига напрессованной шестерни контроля. Этот дефект встречается крайне редко, но имеет место. Исправляется только в специализированной мастерской. Также более частая проблема с ошибкой на датчике фаз, является чрезмерное растяжение ремня ГРМ или неправильная его установка.

Для моторов с системой из двух распредвалов и 16-и клапанами снятие датчика немного усложнена. Установлен он под воздушным коллектором с лицевой стороны, рядом со шкивом первого распредвала. Для его демонтажа, необходимо:

• снять переднюю решетку радиатора;
• с помощью удлинителя, головкой на 10, открутить два крепежных винта;
• произвести все вышеуказанные процедуры визуального осмотра и внешней чистоты контактов.

При замене датчика распределительного вала ни в коем случае, нельзя использовать герметизирующие средства, типа герметика или уплотнительных материалов. Сами датчики находятся в агрессивной среде и при постоянно меняющихся температурах. Поэтому лишняя жидкость может привести к поломке всего двигателя или его масляной системы.

Суть и принцип работы

Датчик распредвала на ВАЗ 2114 (датчик фаз) предназначен для формирования импульсных сигналов на основании информации о цикле работы двигателя. Он расположен на двигателе в районе головки блока, возле воздушного фильтра в 8-ми клапанном варианте и на ведущем распредвале возле генератора в 16-ти клапанном.

Прибор является элементом бортового управления двигателем, а устанавливается исключительно на инжекторные моторы. Он есть во всех ВАЗ 2114 соответствующих ЕВРО-3 и обладающих последовательным впрыском топливной смеси.

Конструкция датчика фаз состоит из:

1. Чувствительной части.
2. Преобразователь сигнала.

Второй включает в себя:

1. Мостовую схему.
2. Открытый коллекторный выходной каскад.
3. Операционный усилитель.

Работа чувствительного элемента построена на принципе Холла. Он представляет собой улавливающую колебания магнитного поля схему. Когда микросхема получает сигнал, а это происходит когда мимо нее проходит головка клапана, являющаяся магнитопороводящим материалом (сталью), он передает сигнал дальше по устройству. Полученная информация анализируется бортовой системой машины и на основе полученных данных происходит контролируемый впрыск.

Можно ли провести замену самому или предпочесть СТО

Первое возможное решение – полная замена датчика.

Это самый дешёвый вариант, потому как устройство обходится всего 270 рублей. Такая работа выполняется домашними мастерами самостоятельно.

Но иногда случается так, что замена датчика не решает проблем. Подобное происходит редко. Например, когда сдвигается контролируемая шестерёнка. В данном случае без помощи профессионалов не обойтись. Некорректный монтаж ремешка ГРМ – ещё одна причина серьёзных неисправностей. Стоимость работ у специалистов разная, всё зависит от конкретной проблемы, места проведения ремонта. Но вряд ли это обойдётся дороже, чем в тысячу рублей.

Подробная инструкция по замене

При выявлении неисправностей рекомендуется сразу же заменить деталь. При этом порядок действий немного отличается для двигателей с 8 и 16 клапанами. Рассмотрим оба варианта.

Если двигатель 8-клапанный

• Сам датчик в этом случае чаще крепится с использованием всего одного болта. Его легко выкрутить, используя гаечный ключ на 10.
• После выкручивания болта можно произвести полный демонтаж устройства. Необходимо закрыть разъём, где оно было установлено. Это защитит от проникновения внутрь грязи с пылью.
• Последний этап – проведение диагностики регулятора. Если на поверхности есть следы грязи – от них надо избавиться, насухо протерев поверхность. После этого можно поставить прибор на место, снова запустить мотор.

В случае, если обозначенные меры не помогли, проводят полную замену. Фото: ytclone.com

Об особенностях 16-клапанных двигателей

Процесс снятия и замены в данном случае имеет определённые отличия:

1. Датчик устанавливается под воздушным коллектором и находится рядом с самим распредвалом. Демонтаж решётки радиатора при подобных обстоятельствах упрощает работу.
2. Ключ или удлинитель головки тоже станут незаменимыми помощниками. Нужно выкрутить два главных винта, фиксирующих положение установки.
3. Теперь можно переходить к проверке работоспособности устройства. При необходимости оно чистится. Затем устанавливается на своё место. Если проблема не ушла, то стоит приступить к замене.
4. Запрещается использовать герметики, осуществляя монтаж нового устройства. Ведь оно всегда функционирует в условиях агрессивной окружающей среды. На ГБЦ при этом постоянно меняется температура. Из-за этого замена при использовании 16-клапанного двигателя происходит медленнее, хотя действия остаются примерно одинаковыми.

ПРИЗНАКИ НЕИСПРАВНОСТИ И ПРОВЕРКА

Признаки неисправности датчика распредвала, по которым можно определить, что устройство вышло из строя, следующие:

• Увеличившийся расход топлива;
• Неполадки в режиме самодиагностики автомобиля;
• Уменьшение динамики разгона;
• Появление на приборной панели знака “Check Engine” либо ошибок 0343 или 0340.

Значек “Check Engine”, как правило, загорается тогда, когда ДФ полностью вышел из строя. Происходит следующее: вы включаете зажигание, после чего начинает работать стартер, в это время в блок ЭБУ с датчика должен поступать сигнал, но поскольку ДФ сломан – его нет, и электронное управление переводит двигатель в режим парного впрыска(опираясь исключительно на данные полученные от ДКПВ), отключая фазированный впрыск топливной смеси.

Если вы обнаружили какие-либо признаки неисправности, необходимо выполнить проверку ДФ. Сделать это можно самостоятельно, вам понадобится лишь тестер (мультиметр), приобрести который можно в любом автомобильном магазине за 400-600 рублей. Устройство недорогое, но полезное – при проведении диагностики автомобиля оно вам потребуется неоднократно.

На четырнадцатые с 16-ти клапанным движком устанавливаются ДФ модели 21120-3706040, на 8-ми клапанные – 21110-3706040. Проверка каждого из них имеет некоторые особенности.

Схема (для 8 кл.)

1. На щупе мультиметра (режим V1), который будет подсоединятся к контакту “Е” на датчике, устанавливаем напряжение в 13,5 В., на втором щупе (подсоединяем к контакту “В”) – 0,9 В;
2. Замыкаем щупы на соответствующих контактах. К торцевой части ДФ подносим металлическую пластину (подойдет отвертка). Если устройство работает нормально, мультиметр покажет, что на контакте “В” напряжение упало до 0.4 В (должно возвращаться к 0.9, когда пластина убирается). Отличия в показаниях – датчик на замену.

Проверка ДФ 16-ти клапанного движка:

Схема (для 16 кл.)

1. Переводим тестер в режим V2. На щупе контакта “Е” устанавливаем напряжение 13.5 В, на контакте “В” – 0.4 В;
2. В отверстие на торце корпуса ДФ вставляем отвертку. При рабочем датчике напряжение на контакте “В” вырастет до 0.9 Ват и опустится обратно, если отвертку убрать.

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

• в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
• в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Возможные неполадки и варианты их устранения

По каким признакам можно определить неисправность контроллера:

• в автомобиле увеличился расход топлива;
• в работе системы самодиагностики авто произошли неполадки;
• динамика транспортного средства в целом снизилась;
• на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

Инструкция по диагностике и замене ДД

Как произвести проверку обрыва и работоспособности ДФ мультиметром?

Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

1. Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13.5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
2. Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

1. Тестер следует настроить в режим V2, а на контакте Е надо выставить величину напряжения в 13.5 вольт. На выводе В устанавливается 0.4 вольта.
2. Затем к торцевой части корпуса также надо поднести отвертку или стальную пластинку. При нормальной работе контроллера величина напряжения увеличится до 0.9 В.

Замена ДФ осуществляется следующим образом:

1. Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
2. Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
3. Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.
