Иж планета 5 не заводится. что делать?

Что делать если стреляет глушитель?

Хай. У меня ИЖ планета 4. Очень сильно стреляет из глушителя. Бах бах. Заводиться с первого оборота. Едет спокойно. Кто то говорил что так и должно быть.

Смотрите момент зажигания, как один из вариантов причины. А следствие которое вы наблюдаете — у в вас смесь загорается не в камере сгорания, а, грубо говоря, в выхлопной трубе, отсюда и «бах» получается. У меня на автомобиле была такая проблема. Причина проблемы была в трамблере. Контакты в распределительной коробке и на бегунке то ли окислились то ли обуглились. Вобщем в месте контакта образовался налет с пол-миллиметра толщиной. соответственно ток через эту корочку проходил плохо и искра в камере сгорания не всегда получалась. В итоге не сгоревшая смесь выдавливалась в раскаленный выпускной коллектор на следующем такте и получался «бах». Почистил вышеупомянутые контакты и проблема исчезла.

Электрическая схема мотоцикла Восход

Центральный переключатель. 2. спидометр. 3. Лампа подсветки спидометра. 4. Фара. 5. Лампа головного света. 6. Лампа городской езды. 7. Звуковой сигнал. 8. Лампа указателей поворотов. 9. Указатели поворотов. 10. Переключатель указателей поворотов. 11. Электронный коммутатор. (Д — клемма датчика, К — клемма катушки зажигания, Г — клемма генератора.) 12. Дроссель. 13. Реле-прерыватель. 14. Генератор. 15. Лампа освещения номерного знака. 16. Лампа сигнала торможения. 17. Задний фонарь. 18. Соединительная колодка проводов. 19. Выключатель сигнала торможения. 20. Экранированный колпачок свечи. 21. Свеча зажигания. 22. Провод высокого напряжения. 23. Катушка зажигания. 24. Переключатель света.

Расцветка проводов: сн. — синий, ср. — серый, г. — голубой, ж. — желтый, з. — зеленый, к. — красный, кор. — коричневый, ор. — оранжевый, ф. — фиолетовый, ч. — черный.

Генератор хороший, но надо на 12В перематывать, иначе очень сильно проводку переделывать придется и аккумулятор не получится сделать в цепи освещения, лампы все кроме лампы нейтрали и контрольной лампы на 12В найти проще чем родные. Планшайбу делал по чертежам дмитрий67:

Маховик генератора посадил не как в статье, а как положено — на шпонку Конечно маллиметра на 3 ротор глубже, чем положено, но все работает как надо

Статью — «Нужен ли Планете аккумулятор.» — уже выложили. Это правильно. С этой статьи у большинства нынешних пользователей подобных переделок всё и началось.

Однако были и более ранние варианты. Выложу ещё один для полноты коллекции. Из книги Бориса Фёдоровича Демченко »

Там есть некоторые косяки.

Я переделывал на Восходовское зажигание несколько мотоциклов ИЖ ( ИЖ 56, ИЖ П 3, ИЖ П 5, ИЖ ПС, ИЖ Ю 3, ИЖ Ю 5. )

В процессе этих работ были выработаны оптимизированные чертежи переходников. Предпочтительный материал — дюраль Д 16. Не ржавеет — легко обрабатывается и нормально держит резьбу. Если нет подходящих алюминиевых сплавов — годится простая сталь. Единственный минус — может ржаветь. Нержавейку не советую — её потом обрабатывать по месту — тяжело. Сверлить тоже злобно. Я пробовал сделать один переходник из калящейся нержавейки — сделал но проклял всё.

Короче. Посадка генератора ИЖ 6 вольт и 12 вольт — разная. Соответственно переходники нужны разные — в зависимости от модели мотора.

Чертежи заготовок для токаря :

При изготовлении желательно точить переходник с одной установки. Тоесть в конце обработки должен получиться какбы готовый переходник — приросший узким концом к болванке. И потом его от болванки отрезают и ровняют отрезанный край. Так получится деталь без нарушения толщины стенок.

Чуть позже — будет продолжение. Это пока не всё — что я хотел написать.

motoizh.ru

Сообщение nem2007 » 13 июн 2011, 22:05

Ребята, снова прошу Вашей помощи и советов. Ибо мотоцикл находиться далеко в селе, в котором особо не к кому обратиться за помощью. Напомню, что я недавно купил новую Планету 5 ( с пробегом 500 км и с простоем от 1993 года, заводилась она с 1993 года до настоящего только крайне редко.

Первый мой день поездки и обкатки был безупречным и безпроблемным. Но на второй день к вечеру мотоцикл при запуске начал сильно стрелять в выхлопную трубу. Иногда бывают такие выстрелы, прямо как из двухстволки (я уже испугался было и подумал, что глушитель разорвет к чертям!). После этих выстрелов сбежались все соседи, думая что на улице кто-то стреляет из ружья Данная проблема проявляется когда мотоцикл «гарячий». На холодную (сегодня утром, после ночи простоя) завелся с полуоборота и идеально работал. Я на нем поездил 15 минут, заглушил. и снова началось. Завести его очень сложно, при запуске, он начинает «подхватывать» и это время происходят выстрелы из трубы и чихания (тоже из трубы). Либо заводится и сразу глохнет (особенно когда покрутить ручку газа), такое впечатление, что ему не хватает топлива, либо наоборот переливает.. А также не хочет держать холостой ход и глохнет (нужно немного «подгазовывать»)

Я уже проверял практически все. И зажигание крутил — абсолютно не помогло. Карбюратор продувал — не помогло. Установки карбюратора заводские.. (его не крутил, потому как нужно снимать «боковинки» возле фильтра.. Свечи менял (они кстати сосем не загрязненные, сухие а такие как должны быть, кирпичного цвета. ) — тоже не помогает. Теоретически, если бы проблема в зажигании или в карбюраторе — то он бы наверно постоянно стрелял при запуске и «на холодную»? Может дело в бабине или конденсаторе зажигания?

Выстрелы только из трубы! В карбюратор ничего не стреляет!

Что же это может быть за беда? Но на холодную (после длительного простоя) мотоцикл идеально заводится и идеально работает. Но после того, как я на нем немного поезжу, потом его завести практически невозможно.

P.S. Бывший хозяин думает (по телефону сегодня разговаривали), что дело все-таки зажигании, он говорит, что мтоцикл долго очень простоял (видимо в влажном помещении) и контакты сильно окислились/поржавели и он заводские заменил, поставил новый прерыватель с контактами и соответственно выставлял по-новому зажигание.

Меня уже сегодня напугали,что дело может быть в сальнике коленвала.. Но неужели в самом деле это могут быть сальники ? Если бы сальники — то проблемы бы наверно проявлялись и во время езды. Но едет мотоцикл и набирает обороты идеально, без каких либо проблем. Греется довольно быстро (но он ведь новый) да и жара +30.

Коробка передач Иж Планета 5

Коробка передач Иж Планета 5 четырехступенчатая, трехвальная с постоянным зацеплением прямозубых шестерен и ножным переключением скоростей. Переключение осуществляется с помощью копирного вала, который располагается внутри коробки, в его пазы входят цапфы вилок переключения. Копирный вал вращается от селектора переключений, который в свою очередь связан с ножным рычагом. Вторичный вал пустотелый, надетый на конец первичного вала. На вторичном валу расположена звездочка главной передачи. Коробка передач расположена в одном картере с двигателем мотоцикла, вместе образуя единый силовой агрегат. Смазка коробки передач осуществляется посредством масла, залитого в картер двигателя. Коробку передач ИЖ Планета 5 можно разбирать не снимая двигателя, впрочем для полной разборки и большего удобства можно снять мотор с рамы мотоцикла. Сегодня мы рассмотрим по шагам разборку коробки передач Иж Планета 5.

Сливаем масло с картера мотоцикла, установив его на подножку. Затем открутив болты, снимаем правую крышку двигателя а также рычаги переключения скоростей, кикстартер. Отсоединив кожух цепи от коробки, разъединяем звенья цепи. Вынимаем шток сцепления, а затем большой отверткой или зубилом отгибаем фиксирующую шайбу звездочки. Теперь необходимо открутить гайку звездочки, для этого заклиньте звездочку между ее зубьями и картером двигателя подходящим металлическим предметом, исключив ее вращение. Резьба на гайке левосторонняя, так что откручивать надо по часовой стрелке, используя ключ на 36. Открутите отверткой семь винтов крышки коробки, запоминая длину винтов (она не одинаковая) и не потеряйте алюминиевые уплотнительные шайбы под головками двух нижних винтов.

С помощью универсального съемника снимите звездочку вторичного вала. Через образовавшуюся между крышкой и картером зазор удерживаем зубчатый сектор пускового устройства. Если этого не сделать сектор отходит за крышкой и она, перекашиваясь при затяжке съемника, может треснуть. Не «помогайте» съемнику, расклинивая зазор отверткой или подобным инструментом. Так будет повреждена прокладка крышки и, самое главное, образуются вмятины на стыке крышки и картера, что приведет к утечке масла.

Снимите с оси селектор переключения передач.

Извлеките вал переключений вместе с храповым механизмом.

Приподняв копирный вал, выведите из его паза цапфу вилки переключения II и IV передач. Вилку снимите со штока, а с первичного шестерню II и IV передач и шайбу.

Снимите промежуточный вал.

Отверткой отведите рычаг фиксатора от копирного вала. Выньте его, сняв регулировочные шайбы и запомнив их расположение.

Снимите вилки включения I и III передач со штоков и шестерни I и III передач. Вилки не взаимозаменяемы, так что запомните их расположение.

Выньте шестерню первой передачи

Обратите внимание на ее положение в картере

Двумя отвертками слегка разожмите и выведите из проточки первичного вала разрезное стопорное кольцо шестерни. Снимите с первичного стопорное кольцо, упорную шайбу и шестерню.

Отверните гайку звездочки и снимите ее.

Выньте вторичный из крышки, при этом помните о том, что подшипник здесь стоит бессепараторный, смотрите не растеряйте ролики!

При сильном износе или повреждении шарикового подшипника промежуточного вала, извлеките и его из крышки. Посадка подшипника не тугая и, обычно, он легко выходит из своего гнезда.

Отделяем прокладку крышки.

Осмотрите и промойте в керосине все детали. При сильном износе — замените. Тщательно очистите дно картера коробки передач Иж Планета 5. Роликовые подшипники вторичного вала прикрепите, обильно смазав вал густой смазкой. Соберите коробку передач в обратной последовательности. Если порвалась прокладка — замените ее. Обязательно совместите метки на копирном валу со стороны шестерни и секторе переключения передач. Для начала соберите коробку не покрывая прокладку герметиком, что бы убедиться в правильной работе коробки. Скорости должны переключаться четко и правильно, а детали вращаться без щелчков и заеданий. Убедившись в правильной работе, вновь снимите крышку, обезжирите ее ацетоном или бензином по местом прилегания к картеру, смажьте прокладку с обеих сторон тонким слоем герметика. Не используйте для уплотнения один герметик без прокладки! Могут нарушиться осевые зазоры и коробка будет работать неправильно. Затяните все болты крест-накрест. Залейте масло в ваш мотоцикл Иж Планета 5 и проверьте отсутствие утечек.

Вы знаете, какие виды резьбовых соединений применяются на мотоциклах?

Источник

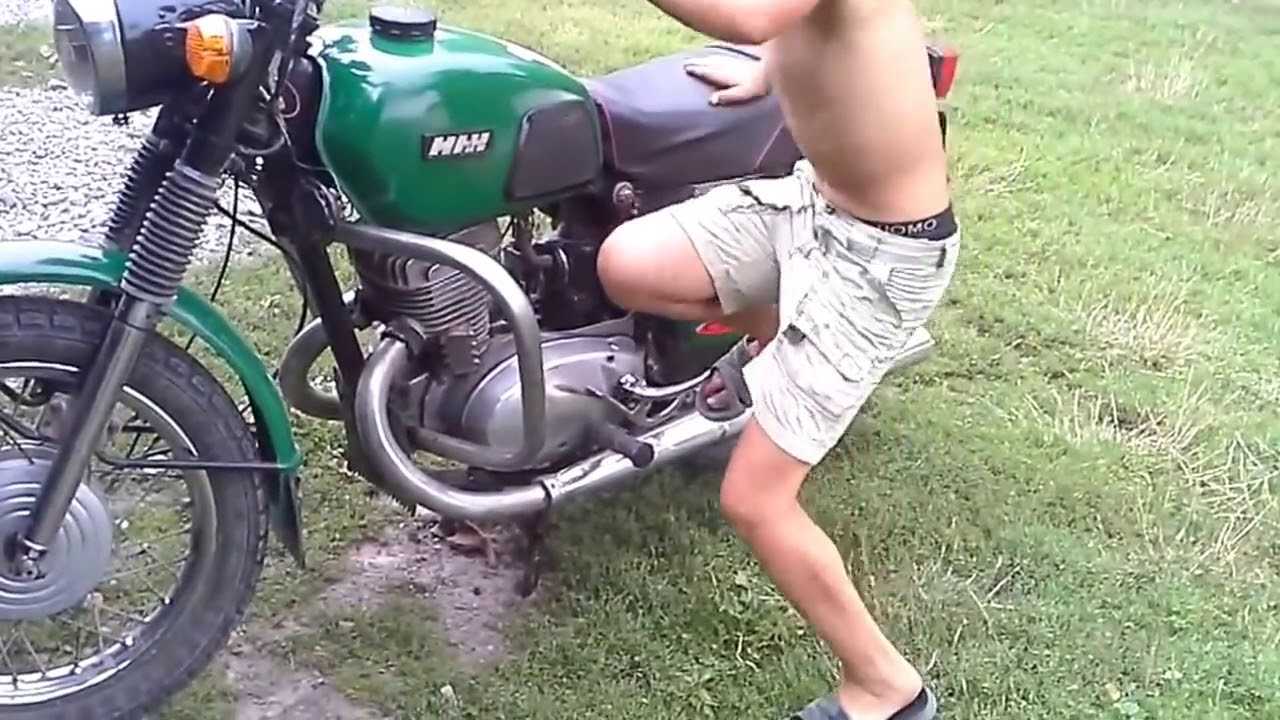

Иж планета 5 лягается

Подарил мне батя планету 5, только вот она однажды ему ногу сломала, потом дядьке сломала, не охота чтоб меня такая же участь постигла, подскажите как заводить и не сломать ногу, или вообще лягание убрать?

Ранее в этой же рубрике:

Регистрация самопала // 1st Декабрь 2012 // 3
зимний сезон // 17th Ноябрь 2012 // 6
необходим байк для фотосессии))) // 15th Ноябрь 2012 // 6
Карбы // 14th Ноябрь 2012 // 3
Может ещё кому то так не везет? // 31st Октябрь 2012 // 6

К записи оставлено 9 коммент.

на некоторых планетах вообще не убирается хоть как крути зажигание. я завожу вот так . Включаю зажигание. вкл стоп-двигатель пиную кик резко убираю ногу и вкл двиг-стоп и все)

Иж планета 5 стреляет в глушитель

Свечи, ВВ-провода, но скорее всего неправильно выставлено зажигание. Книжка — это одно. Но.У меня Иж Юпитер-5. Выворачиваю одну свечу. На одном цилиндре двигатель работает но хреновенько.Сажусь, немного проеду, слегка подрегулирую винтом — эксцентриком положение кулачков контактов, ещё проеду. Так нахожу положение когда наилучшая тяга и отзывчивость движка на ручку дроссельной заслонки. Заворачиваю свечу в другой цилиндр, а из настроенного свечу выворачиваю. Так же настраиваю опережение зажигания на втором цилиндре. Заворачиваю свечу на место и — о, чудо! Мотоцикл рвёт как с нуля!И! Что характерно, настройки на лучшую приемистость и мощность НИКОГДА не совпадают с рекомендуемыми заводом в книжке.

Всё дело в различном топливе, в том что зачастую продают какую угодно жижу под названием бензин.Просто настраиваешь под то что залил и всё. Кстати, игла должна быть на втором, среднем, положении!

Неисправности мотоцикла — двигатель не запускается

Двигатель может не запускаться также при избытке горючего в цилиндрах, особенно на горячем двигателе.

Отсутствует искрообразование на электродах свечей

Убедившись, что ключ зажигания вставлен до упора (горит контрольная лампа и работает сигнал), вывернуть свечи, проверить зазор между электродами и, соединив их корпуса на массу, нажать несколько раз на рычаг пускового механизма. Если между электродами свечей имеется достаточно хорошая искра, то причину неисправности следует искать в системе питания двигателя.

Если при указанной проверке между электродами свечей искры нет или она очень слабая, то необходимо:

Убедится в заряженности аккумуляторной батареи; контрольная лампа должна гореть полным накалом и не гаснуть при включении сигнала.
Проверить надежность контактов аккумуляторной батареи.
Испытать исправность предохранителя.
Снять со свечи наконечник провода высокого напряжения, поднести его к массе на расстояние 1,5-2 мм и, нажимая на рычаг пускового механизма, проверить наличие искры между массой и наконечником. Наличие, которой свидетельствует о неисправности свечи (пробой изоляции), которую следует заменить. При отсутствии искры убедиться в исправности проводов высокого напряжения.
Осмотреть состояние, зачистить и отрегулировать зазор между контактами прерывателя.
При необходимости заменить наковальню и молоточек.
Включить зажигание и рукой размыкать контакты прерывателя. Если между ними проскакивает желтая слабая искра или искра отсутствует, то заменить конденсатор.
Если после выполнения всех предыдущих операций искра продолжает отсутствовать, то следует заменить катушку зажигания.

Отсутствует подача топлива в карбюратор мотоцикла

Нажимаем на утопитель заполняем поплавковую камеру, чтобы убедится в присутствии топлива. В случае отсутствия топлива проверить исправность самих карбюраторов. При отсутствии наполнения необходимо найти неисправность и устранить.

Посмотреть в баке наличие бензина и его качество (недопустимо присутствие воды, большого количества масла и механических примесей).
Осмотреть и при необходимости прочистить воздушное отверстие в пробке топливного бака.
Отсоединить топливопроводы от карбюраторов и продуть их поочередно сжатым воздухом.
Снять отстойник и фильтр топливного краника, разобрать, промыть в бензине и после сборки продуть сжатым воздухом.

Неисправны или разрегулированы карбюраторы

Снять, разобрать, промыть детали в бензине продуть сжатым воздухом жиклеры.
Поставить на место и проверить уровень топлива в поплавковых камерах

При установке обратить внимание на состояние прокладок и на надежность затяжки гаек крепления карбюратора к цилиндрам.
роизвести качественную регулировку, как сказано в инструкции.

Для просмотра онлайн кликните на видео &cudarrr;

Причина некорректной работы Ижа найдена. Подробнее

ИЖ “Авоська”: Проблемы с карбюратором Подробнее

Мотоцикл не тянет и не набирает обороты. Ищем причину. Подробнее

бедная смесь на планете .как решить проблему ? Подробнее

ИЖ ПЛАНЕТА 5 ЗА 6К. Устроняем подсос воздуха. Подробнее

Не стабильная работа двигателя, причина!! ИЖ Подробнее

Иж планета нету тяги часть 3 завершене Подробнее

Дёргает на ходу Мотоцыкл ИЖ планета 5 решено!!!!!! Подробнее

ДВИГАТЕЛЬ просто ЗАГЛОХ на ровном месте| Неполадки с ИЖом Подробнее

ПЛАНЕТА 5 ГЛОХНЕТ НА ГОРЯЧУЮ. НУЖНА ПОМОЩЬ. Подробнее

скажите пожалуйста почему плохо набирает обороты иж планета 5 Подробнее

Тюнинг мотоцикла Иж. Переделываем Иж на 12В систему зажигания.

Несмотря на то, что на дворе уже 21-й век еще много осталось мотоциклов с 6-ти вольтовой системой зажигания. Слабый свет головной фары делает езду в темное время суток совсем не безопасной. Запчасти на 6-ти вольтовую систему зажигания уже давно не выпускаются. Найти замену вышедшему из строя генератору или реле заряда практически не возможно, хотя сам мотоцикл еще вполне может послужить своему владельцу. Для перехода на 12 вольт необходимо подготовить следующие вещи: аккумулятор на 12В, генератор 12В, реле заряда 12В, кусок проводки от генератора к реле заряда от мотоцикла Иж с 12-ти вольтовой системой зажигания, катушки зажигания тоже нужны 12В, все лампочки и реле поворотов тоже подлежат замене на 12 В. Необходимо так же изготовить переходную пластину.

После того, как все необходимые принадлежности в наличии, начинаем демонтаж старого генератора и реле заряда. Меняем так же катушки зажигания на 12 в. Устанавливаем переходную пластину в места крепления старого генератора на правой крышке картера. Устанавливаем новый якорь на вал. Новый генератор крепим к переходной пластине.

Новое реле заряда ставим на место старого, при необходимости переделываем точки крепления реле к раме мотоцикла под сиденьем.

Соединяем реле заряда с генератором пучком имеющихся проводов. Все тщательно изолируем. Провода с контактов оставляем из старой проводки, их подключаем к минусам катушек зажигания. Подключаем новый аккумулятор, проверяем искру на свечах, размыкая контакты. Выставляем опережение зажигания как обычно и запуск! Меряем напряжение в сети мотоцикла тестером. При правильно собранной схеме в работающем двигателе напряжение должно быть около 14 – 14,5В.

Теперь у нашего мотоцикла появилась возможность установки БСЗ вместо контактов, чего раньше мы не могли себе позволить, но это уже другая тема. Всем удачи на дорогах!

Редакция журнала благодарит Хорешко Дмитрия за любезно предоставленные материалы для статьи.

Если у Вас есть чем поделиться с читателями и Вы желаете опубликовать на нашем сайте свой рассказ или фотоотчет о путешествиях, присылайте, пожалуйста, материалы на адрес:

Это может быть интересно

Тюнинг мотоцикла Иж. БСЗ на Иж Юпитер Основная «болячка» двигателя мотоцикла Иж Юпитер – это штатная контактная система зажигания. Любой владелец Юпитера…
Бесконтактная система зажигания на мотоцикл Урал, Днепр Решая проблему надежности системы зажигания на своем мотоцикле Урал, я пришел к выводу о необходимости …
Установка маслонасоса от мотоцикла Днепр в двигатель Урала Это статья о тюнинге двигателя мотоцикла Урал. В ней подробно отражен процесс переделки и установки маслонасоса…

Не могу найти по какой причине горят бабины! Поменял уже все что можно было на 3 раза. Работу второго цилиндра ловлю увеличением зазора на контакте, а при обыкновенном выставлении зажигания не работает. Ктонибудь помогите в решении проблемы.

Ты проводку на бабинах не правильно соединил, проверь еще раз.

Подскажите Юпитер 4к нормальный мотоцикл?А то всегда на планете 4 ездил.

Не вздумай брать четверку! Это самая паганая модель Юпитера! Из Юпитеров самая удачная модель пятая! Уж поверь моему опыту- мне 53 года ,у меня по жизни были все модели которые можно было купить у нас!

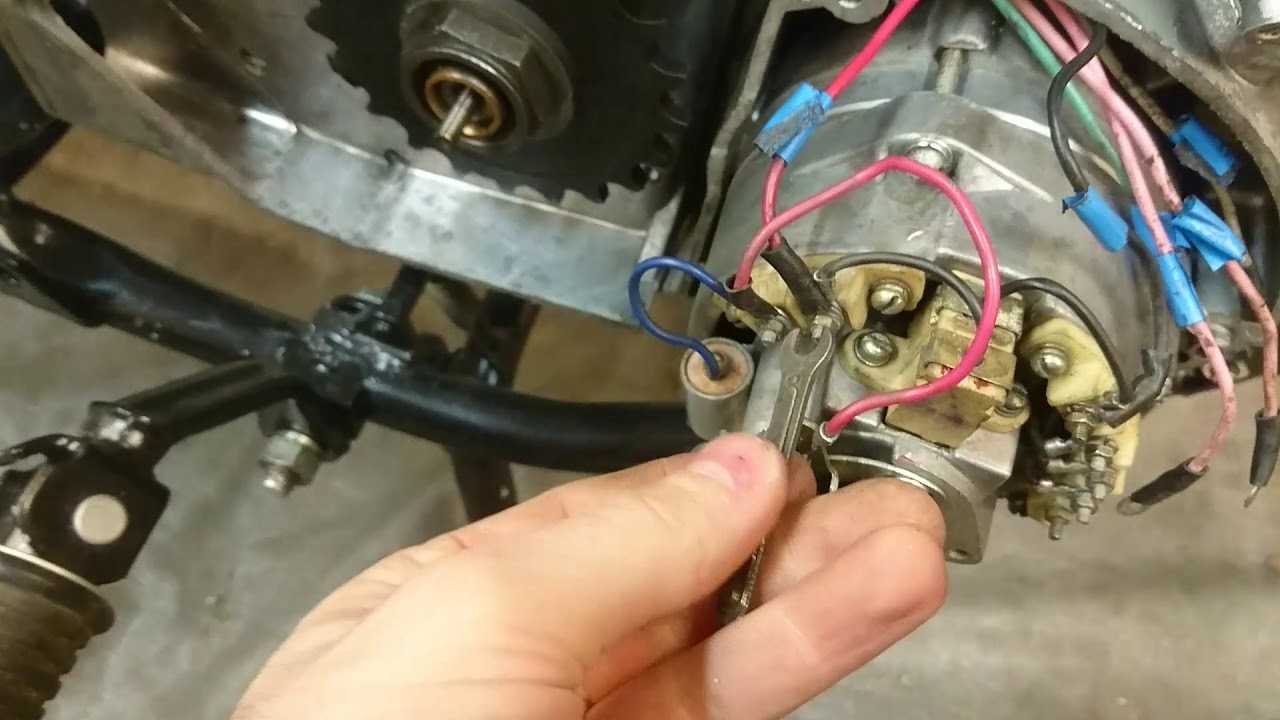

Как правильно настроить зажигание Иж Планета 5

Осуществлять и регулировать зажигание Иж Планета предпочтительнее всего, используя специальный инструмент, который в свое время входил в заводской комплект каждой отдельной модели. Но если у вас нет такого инструмента, можно воспользоваться обычным штангенциркулем.

Итак, чтобы настроить систему запуска на Иж Планета 5, вам понадобятся следующие инструменты:

пробник, или лампочка, работающая от 12-ти вольт с наличием двух проводов;
глубиномер (штангенциркуль);
специальные щупы, для чтобы точно измерить зазоры.

Чтобы грамотно установить зажигание Иж Планета, сначала необходимо снять крышку с генератора. Как вариант, для удобства можно также открутить правую крышку на картере.

Далее для регулировки зажигания Планета 5 следует поочередно выполнить такие действия:

повернуть по ходу часовой стрелки коленвал до того момента, когда прерыватель будет максимально размыкаться;
немного раскрутить болт, одновременно поворачивая эксцентрик;
поставить необходимые зазоры (0,4 — 0,6 мм);
снова закрутить болт;
снова поворачивая коленвал по ходу часовой стрелки, поставить поршень на отметку ВМТ;
поворачивая коленвал в обратную сторону, поставить поршень на расстоянии 3 — 3,5 мм до отметки ВМТ;
ослабить болты;
установить начало размыкания контактов;
снова закрутить болты и включить зажигание Планеты 5.

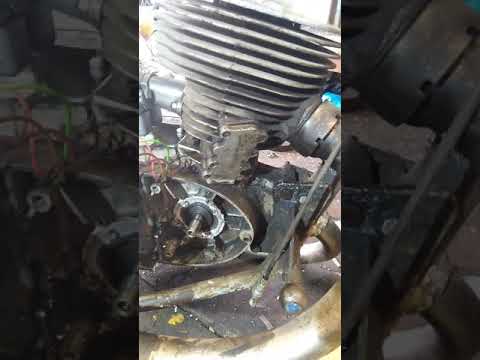

https://youtube.com/watch?v=NomGopH05YM

Чтобы определить момент начала размыкания, воспользуйтесь вашей лампочкой. Чтобы это осуществить, нужно подключить лампочку с помощью одного провода к массе, а другой провод подвести к клемме. Затем необходимо включить зажигание Планеты 5. Запуск двигателя должен произойти, когда контакты разомкнутся: об этом будет свидетельствовать загоревшаяся лампочка.

Немного раскрутив болты, чтобы выставить зажигание на Планете, нужно повернуть их до конца (опять же по часовой стрелке). При этом лампочка перестанет светится. Затем медленно снова поверните контакты уже в обратную сторону, пока лампочка снова не засветится. В это время должна появиться искра. Так можно отрегулировать зажигание Иж Планета.

Если ваш мотоцикл оснащен бесконтактной системой запуска двигателя, то устанавливать зазоры нет необходимости, поскольку момент образования искры можно определить посредством использования специального тестера. В этом случае, для установки зажигания на Иж Планета 5, вам понадобится:

правильно установить прибор, чтобы измерить напряжение (до 20 вольт);
подключить аппарат на 2-й и 3-й контакт Датчика Холла.

Особенности технического обслуживания

Нередко в процессе эксплуатации требуется правильно выставить зазор между контактами прерывателя. Для этого необходимы инструменты и схема, чтобы видеть какие элементы требуется демонтировать.

Алгоритм действий следующий:

устанавливаем мотоцикл на подножку;
включаем нейтраль;
выкручиваем свечу зажигания из цилиндра;
снимаем крышку картера двигателя;

проворачиваем коленвал до тех пор, пока контакты не окажутся максимально разомкнутыми;
с помощью отвертки ослабляем затяжку стопорного винта;
используя специальный щуп, выставляем зазор 0,35-0,45 мм и фиксируем его винтом;
собираем все обратной последовательности;

включаем зажигание и запускаем двигатель. Его устойчивая работа на холостом ходу свидетельствует о правильно выполненной регулировке.

Вообще вся проводка ИЖ Планета 5 своими руками перебирается очень легко.

Необходимость в такой работе часто возникает при эксплуатации мотоцикла:

в сырую погоду двигаясь под дождем длительное время (окисление или отсыревание электрических контактов);
при поездках по пересеченной местности, изобилующей растительностью и кустарниками (механические повреждения проводки);
при эксплуатации в зимнее время (снег и слякоть налипают на провода и могут их повредить).

Нередко при эксплуатации страдает и звуковой сигнал. Его неисправности проявляются сами в виде ухудшения качества звучания.

Чтобы восстановить его работоспособность необходимо выполнить следующую процедуру:

ослабляем с помощью рожкового ключа контргайку;
включаем зажигание;
нажимаем на кнопку включения звукового сигнала;
с помощью отвертки регулируем тональность;
повторяем процедуру до тех пор, пока не получим чистого и громкого звучания;
затягиваем контрольную гайку.

Выводы: выражаем уверенность, что данная статья поможет вам в обслуживании мотоциклов семейства ИЖ (см. также статью о ). И прилагаемые схемы, и описание позволят не совершить ошибок по время работы.

Легко устраняя поломки механической части, мотолюбители испытывают затруднения, если отказала электрика. Совершенно зря, схема проводки планета Иж 5 несложная, разобраться просто.

Для ремонта нет необходимости иметь специальные стенды и оборудование. Достаточно минимальных знаний электротехники и простейшего авометра (тестера), даже часто можно обойтись только контрольной лампой.

Расскажем подробнее об основных узлах электропроводки и возможных неисправностях. Схема проводки Иж Планета позволяет легко найти оборванный провод или повреждение изоляции (например, плохой контакт всегда греется).

В этом случае смотрим — есть ли искра у вывода катушки и на выходе у контакта свечи. Рассмотрим подробно о главных узлах проводки Иж планета.

Как настроить сцепление мотоцикла?

Как всегда, лезем в теорию. Тип сцепления у Юнкера — многодисковое в масляной ванне. Слева, на валу коробки передач, сидит корзина с чередующимися дисками, тонкими стальными и толстыми гетинаксовыми. Они с помощью 5-ти (или 6-ти) мощных пружинок прижаты друг к другу. Гетинаксовые диски соединены с корзиной (и, через моторную цепь и 2 звездочки с коленвалом), а стальные с валом КПП (и, через коробку передач, фактически с колесом) Пружины настолько мощнные, что вся мощность движка, без проскальзывания (а диски все в масле), передается на заднее колесо. Далее, при нажатии на рычаг сцепления, тросик тянет рычаг (он сидит на правой крышке двигателя — посмотрите), который толкает стальной стержень (он проходит через ось ведущей звездочки, можно вынуть и повертеть в руках), и вот этот стержень упирается в ту часть корзины с дисками, которая соединена с гетинаксовыми дисками, и они, преодолевая сопротивление прижимающих пружин, отходят от металических дисков. Все, сцепление разъеденилось. Движок со своими гетинаксовыми дисками вращается сам по себе, стальные с коробкой стоят на месте

Внимание! Толкающий стержень там не один. Их там 2, а между ними шарик от подшипника (устраняет вращающее усилие). Легко теряется! Аккуратнее при разборке, иначе получете получите провалившееся сцепление

Легко теряется! Аккуратнее при разборке, иначе получете получите провалившееся сцепление.

Теперь о регулировках.

Сцепление регулируется НЕ НА РУЧКЕ, а с помощью изменения силы прижима дисков друг к другу. На ручке просто выбирается свободный ход тросика. Сила прижатия дисков друг к другу регулируется поджатием пружин, на которые, для регулировки, надеты «грибки» с пазом под большую плоскую отвертку. Доступ к этим «грибкам» появляется, открутив крышку на левой крышке двигателя (отверстие, через которую вы масло в движок льете). Причем не ко всем сразу, а только к части – т.е. для регулировки всех придется вращать коленвал кикстартером

ВАЖНО! Все пружины должны иметь одинаковый преднатяг! Т.е. все грибки закручиваются на одинаковое кол-во оборотов

Вернее, полоборотов – оборот это слишком большой шаг регулировки

Вернее, полоборотов – оборот это слишком большой шаг регулировки.

Что делать, если проскальзывает сцепление?

1. Убеждаемся, что у ручки сцепления есть свободный ход, и что вы не выкрутили регулятор на ручке так, что сцепление постоянно нажато. 2. Открываем левую крышку (ничего сливать не надо, заодно посмотрите уровень масла в движке по щупу – должен находиться между рисками) и равномерно, аккуратно затягиваем все грибки на полоборота. Запускаем движок, проверяем работу сцепления, если еще проскальзывает – глушим и повторяем процедуру. Заодно смотрим на состояние зубцов на текстолитовых дисках – если они обломились на каком-то диске, то он начинает вращаться со стальными дисками и сцепление ведет. Хорошие официальный дилер хендай помогут принять правильное решение. Для офисного переезда грузчики незаменимы, рекомендую Бест-Грузчик.Ру. Хранение колес в Москве.Что делать, если сцепление не выключается?

1. См п.1. выше. 2. См. п.2 выше, только грибки откручиваются на полоборота. Ну и причины веденого сцепления – естественный износ дисков, ослабление пружин, облом выступающих зубцов у гетинаксовых дисков, вытяжка тросика и ПОТЕРЯ ШАРИКА при ремонте мотоцикла.

Теперь о том, что такое полуавтоматическое сцепление.

Когда вы переключаете скорость, вал, на котором сидит лапка переключения скоростей, поворачивается, и своей выступающей в правую крышку вилкой давит на рычаг сцепления (тот же рычаг, к которому подходит тросик сцепления и который давит на стальной стержень), и тем самым дублирует нажатие на ручку сцепления рукой. И напрасно не хулите полуавтомат! Очень нужная и полезная штука! Вопервых, у вас просто никогда не обрывался в дороге тросик сцепления – без полуавтомата тронуться невозможно. Вовторых, в дороге, начиная со 2-й скорости я вообще никогда не пользовался ручным сцеплением – незачем. Переключая скорость, я одновременно выключаю сцепление, переключаю скорость и плавно включаю движение! (Вы делаете одно движение, о ОНО делает 3!

) Единственное, с места трогаться на полуавтомате с непривычки неудобно, но вполне возможно.

Часто задаваемые вопросы

1. Почему ИЖ Планета-5 заводится и глохнет? В чем причина?

Проблема, когда ИЖ Планета-5 заводится и глохнет, может иметь несколько причин:

Проблема с системой подачи топлива: это может быть связано с засорением топливного фильтра или неисправностью топливного насоса.
Проблема с зажиганием: возможно, неисправны свечи зажигания, провода зажигания или катушка зажигания.
Проблема с карбюратором: может потребоваться очистка или регулировка карбюратора.
Проблема с электрической системой: проверьте состояние аккумулятора, а также провода, соединения и предохранители, чтобы исключить возможные неисправности.

2. Какую диагностику следует провести, если ИЖ Планета-5 заводится и глохнет?

Для выявления причины заводки и глохновения ИЖ Планета-5 рекомендуется провести следующую диагностику:

Проверить состояние топливного фильтра и провести его замену при необходимости.
Проверить работу топливного насоса и убедиться, что он функционирует должным образом.
Проверить свечи зажигания и их провода, а также катушку зажигания.
Провести очистку и регулировку карбюратора.
Проверить состояние аккумулятора, провода, соединения и предохранители в электрической системе.

Схема подключения тахометра к мотоциклу

Схема подключения тахометра к мотоциклу принципиально не отличается от его монтажа на автомобиль ВАЗ-2106. Вход прибора соединяется с выходом первичной обмотки катушки, после чего к АКБ подключается плюсовый и минусовый провод. Установка тумблера на плюсовую линию позволит существенно экономить заряд батареи при простое мотоцикла.

Двухцилиндровый агрегат с одноканальным зажиганием должен быть оборудован выпрямителем. К его выходу подключается АКБ, питающая тахометр. При прямом подключении ТХ-193 к генератору, устройство выйдет из строя в самый короткий срок.

В случае с двухканальным зажиганием, для передачи импульсов с обоих цилиндров необходимо создать идентичную входную линию тахометра. Просверлив дополнительное отверстие в днище, подключите провод к клемме прибора.

Трехцилиндровые мотоциклы, как правило, оснащаются трехканальными системами зажигания. Подключение к тахометру в данном случае производится из любых двух катушек. Таким же образом осуществляется и подача импульсов у многоцилиндровой техники, но здесь целесообразней использовать модели, предназначенные для данного типа двигателя.

Подключение тахометра к одноцилиндровому агрегату производится чуть сложнее. Здесь необходимо отрегулировать резистор R7, отвечающий за чувствительность измерительного устройства. При необходимости (недостатке мощности), следует удвоить мощность конденсатора C5, после чего произвести повторную регулировку резистора.

Иж планета 5 неисправности и способы их устранения:

Что делать если стреляет глушитель?

Электрическая схема мотоцикла Восход

motoizh.ru

Коробка передач Иж Планета 5
