Неисправности электрики Ваз 2109 и их устранение
Панель приборов и ее схема
Частой проблемой, связанной на Ваз 2109 с электрикой, является комбинация приборов. Встроена она в торпедо со стороны водителя и включает в себя систему приборов, которые следят за текущим состоянием автомобиля. Это могут быть такие приборы, как датчик давления масла, датчик оборотов двигателя или просто ряд контрольных лампочек.
Ваз 21093 неисправности электрооборудования
Указатели
- Если не работает указатель температуры и уровня топлива, то причиной может стать, как неисправность самих лампочек или датчиков, так и обрыв в цепи питания.
- Лечение: прозвон всей цепи и проверка предохранителей. Если не помогло, то проверка работоспособности приборов и датчиков, с последующей их заменой.
Стрелка топливного бака
- Случается и так, что вы только заправились в АЗС, но стрелка указателя возвращается к началу шкалы.
- Проверяем, не был ли сбит ограничитель поплавка. Бывает и так, что он неправильно установлен либо отрегулирован (ограничитель).
- Снимаем датчик и поводим повторную регулировку.
- Если эта самая стрелка постоянно скачет и в конце падает до отметки нуля, проблема в слабом контакте резистора. Может быть здесь и другая причина: обрыв в резисторе.
- Лечение: заменяем регулятор уровня топлива на новый.
Лампочки
- Еще одна популярная неисправность, связанная с постоянным горением этой лампочки. Причина может заключаться в замыкании самого датчика либо его гибкой шины.
- Лечение: разбираем регулятор, выпрямляем шину и устраняем замыкание.
Контрольные лампы
- Если не работают контрольные лампы на панели приборов, то возможно, они перегорели или слабо сидят в гнездах.
- Лечение: лампы заменяются либо их контакты поджимаются.
- Возможно, что окислились контакты. В этом случае необходимо их хорошенько зачистить.
Проблемы со спидометром
- Не менее распространенная неисправность, подразумевающая проведение следующей операции: замены троса.
- Прежде, чем проводить замену, рекомендуется проверить качество затяжки гаек наконечников.
- Случается и так, что при работе спидометра слышен шум. В этом случае, скорее всего, деформировался гибкий вал.
Ваз 21093 электрооборудование неисправности
На этом проверку и устранение неисправностей электрики Ваз 2109 можно считать законченным делом
Крайне важно в процессе работы своими руками, не игнорировать инструкцию по автомобилю. Кроме того, будет полезно изучить различные фото и видео – материалы. Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни
Если научиться самостоятельно устранять такие проблемы, можно неплохо сэкономить семейный бюджет, ведь цена на услуги подобного рода у автоэлектриков чрезмерно завышена в наши дни.
Устройство системы зарядки и генератор
Перед тем как начинать какой-либо ремонт автомобиля, необходимо выучить и понять по какому принципу работает тот или иной агрегат. Как известно, генераторы, устанавливаемые на автомобили ВАЗ, имеют смешанное возбуждение. Его ротор намагничен, однако для возбуждения генератора необходим ток на его статоре. Когда обороты генератора выходят на рабочую норму, в возбужденном состоянии на роторной обмотке появляется индукционный ток. Напряжение при помощи угольных щеток с контактных колец передается на коллектор (очень похож на коллектор электромотора).
На пути тока, снятого угольными щетками, находится диодный мост. Так как аккумулятору для зарядки необходим постоянный ток, а с обмотки генератора выходит переменный ток, для его выпрямления установлен диодный мост.
После получения постоянного тока электричество поступает на плюсовую клемму аккумуляторной батареи и на реле зарядки. Данное реле в автомобилях ВАЗ имеет маркировку РС-702.

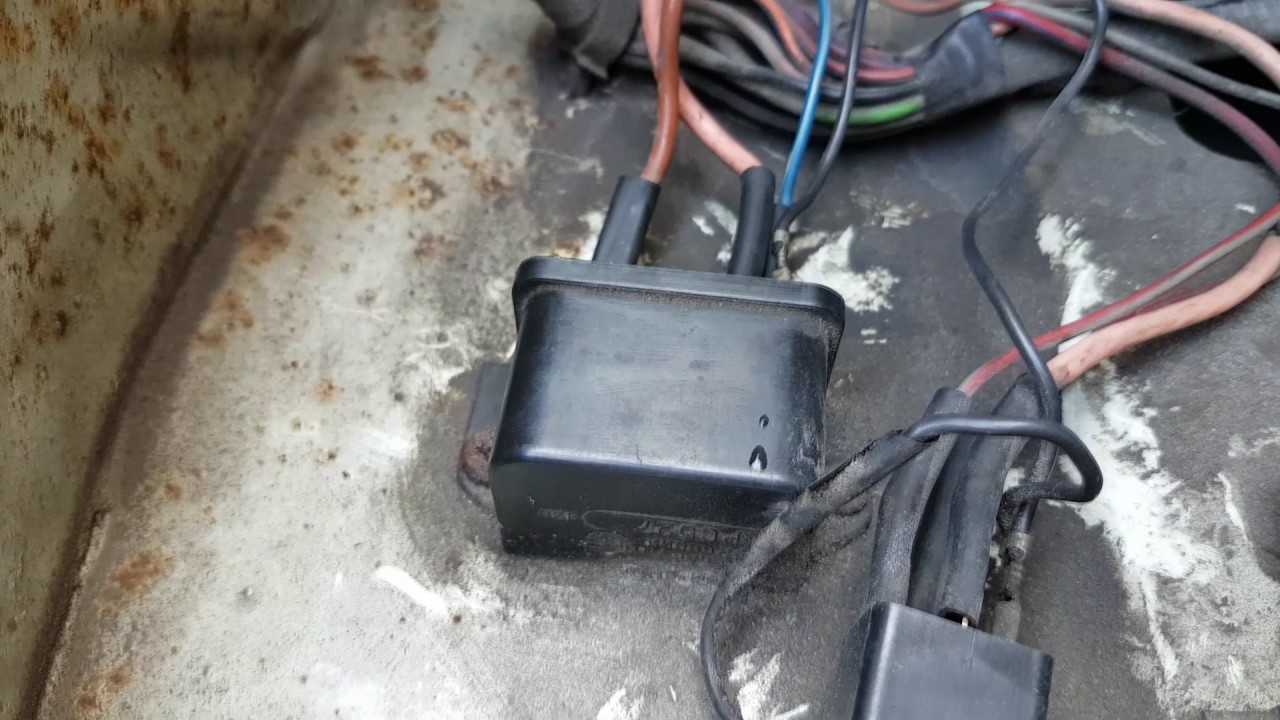

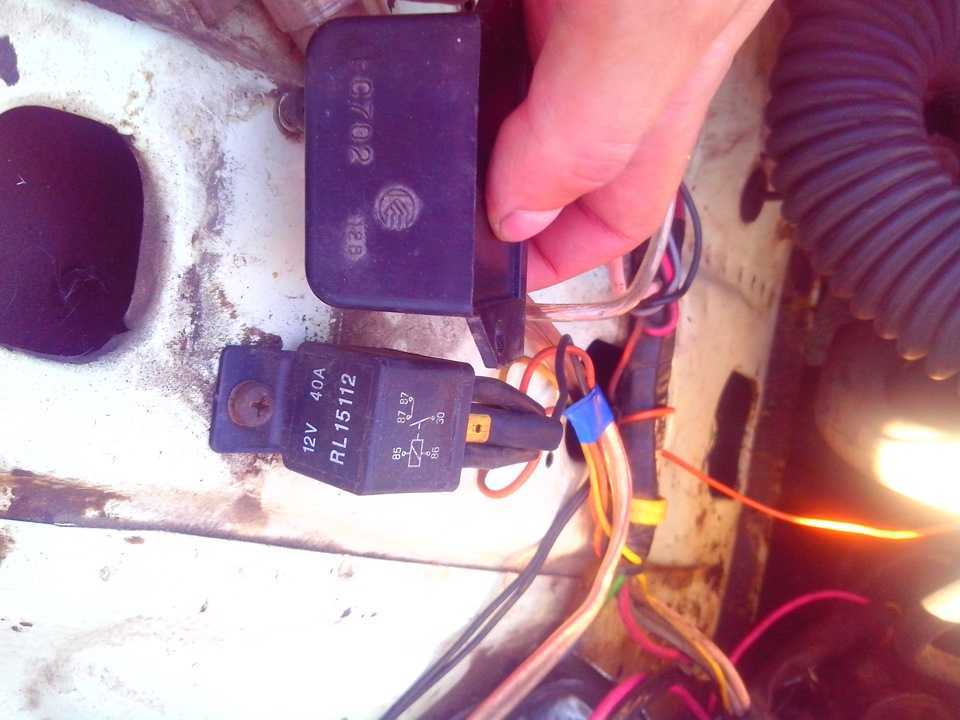

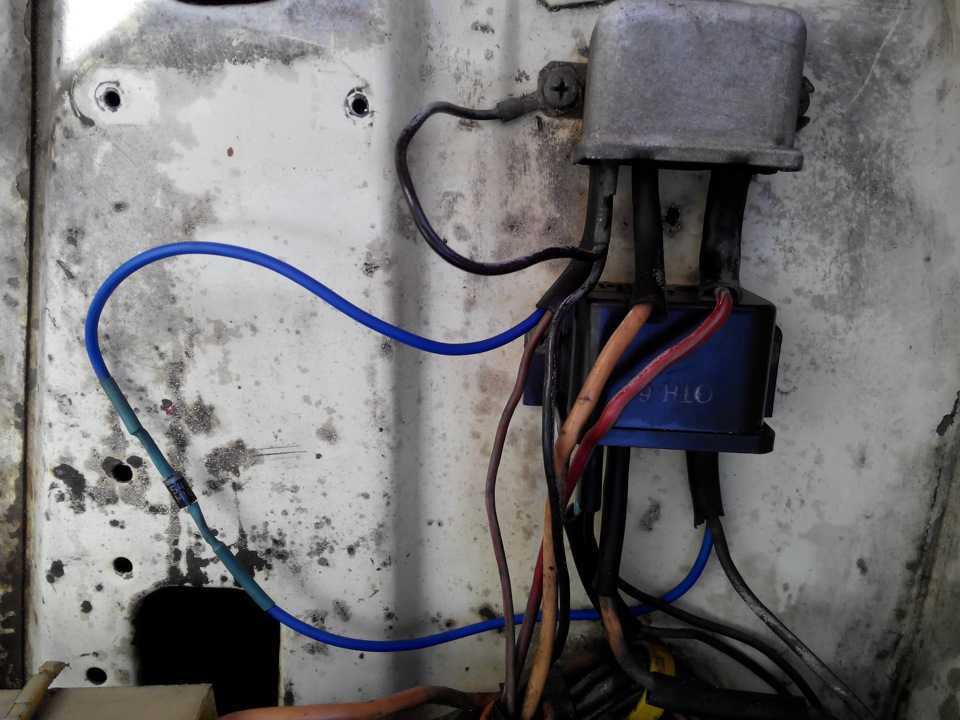

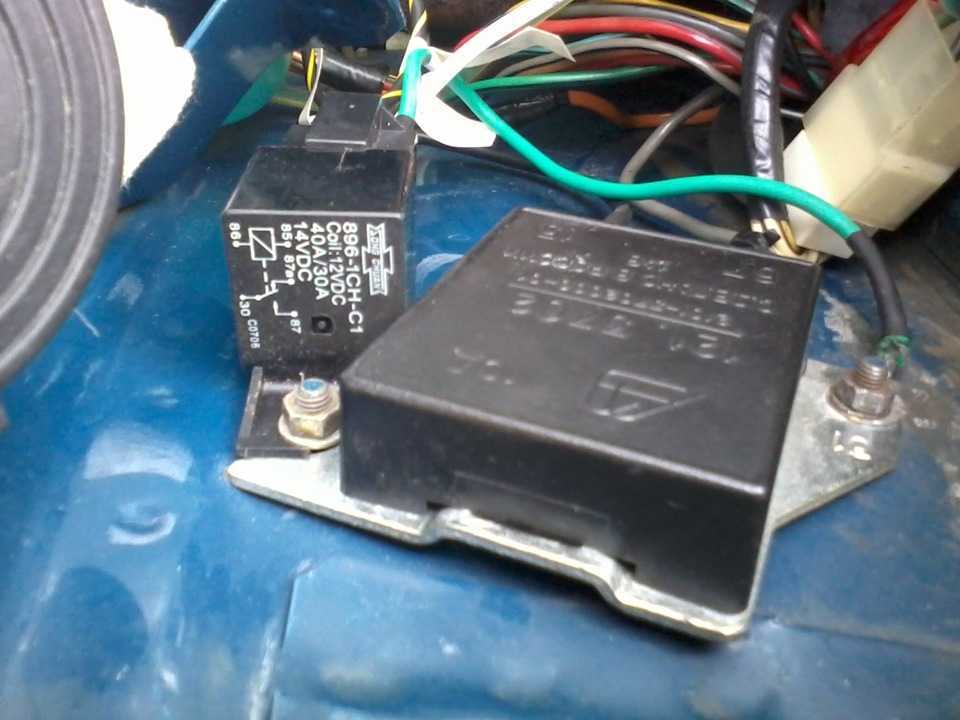

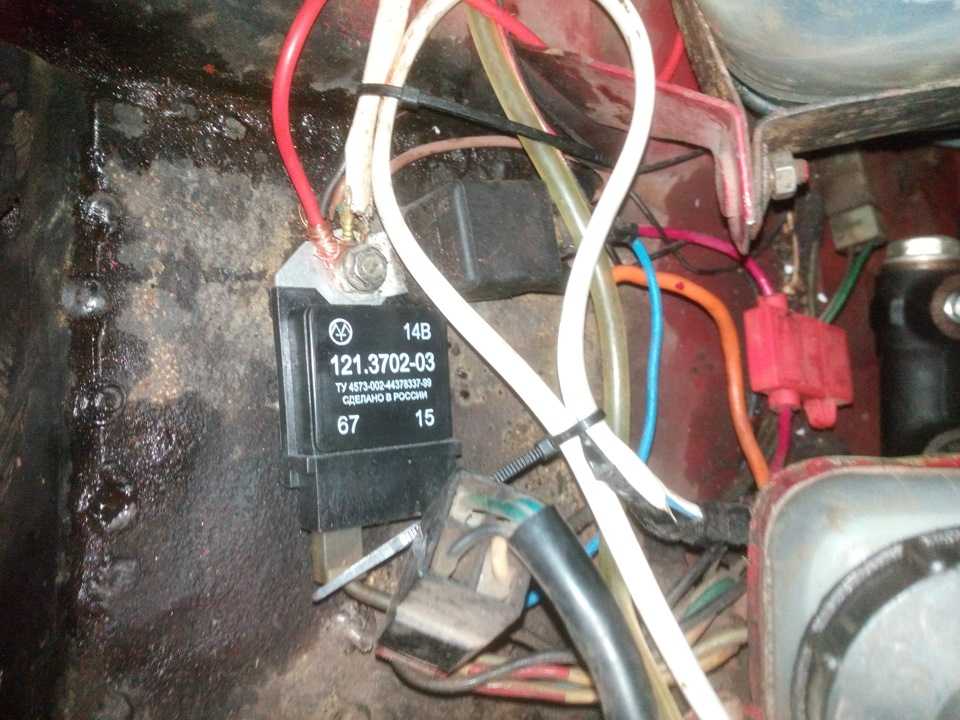

Разберемся с принципом работы самого реле: на катушку, в которой находится сердечник из стали, подается ток. Между сердечником и катушкой возникает магнитное поле, которое притягивает к себе пластину, а пластина, в свою очередь, размыкает контакты другой цепи. В этой цепи и подсоединена контрольная лампа. То есть в замкнутом положении ток на контрольную лампу поступает, а при разрыве контактов не поступает.

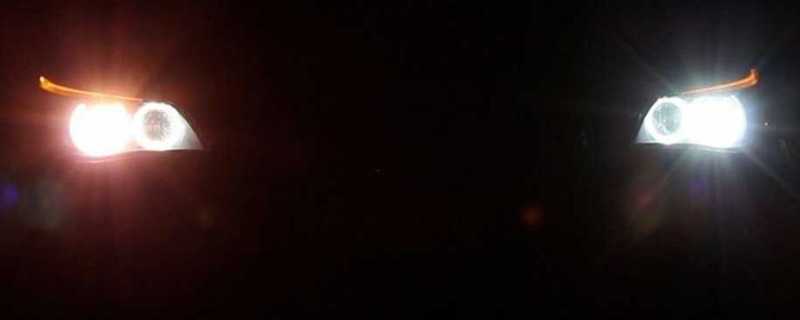

Биксеноновые лампы в штатную рефлекторную оптику
Этот метод не совсем можно назвать законным, тем не менее, очень часто водители выбирают именно его. В принципе, установить на свою машину биксеноны достаточно легко. Необходимо приобрести комплект, в который входят собственно лампы и блоки розжига. Ну, а поставить его сможет сам водитель, даже если у него нет особых технических навыков.
Пытаться отрегулировать такие фары бесполезно, не помогают даже такие манипуляции, как максимальное опускание корректора.
Если, поразмыслив, вы все-таки остановились на биксеноновых лампах, не пожалейте еще немного денег, чтобы дополнить их специальными линзами, результат будет еще более впечатляющим, особенно если выбрать не слишком дорогой китайский комплект.
Кстати, такой свет и дорогу хорошо осветит, и других водителей не ослепит. Устанавливать линзы совсем не трудно, самый трудоемкий и длительный процесс – разобрать фары. Линзы, как показывает практика, превосходно становятся на место предыдущего светового источника. Надежно закрепить их можно на обратной стороне при помощи винта. Провести проводку также не составит труда.
Что делать, когда загорается лампа давления масла на автомобилях семейства «Жигули»
Специалисты сервисных центров советуют водителям любых автомобилей, как отечественных, так и импортных, при первых же сигналах падения масла в двигателе, прекратить движение и заглушить мотор. Срабатывание датчика давления масла ясно даёт понять, что в двигателе возникли какие-то неполадки.
Первое действие
Первое, что необходимо предпринять после остановки — это измерить уровень масла. Вполне вероятно, что он находится ниже минимальной отметки и потребуется всего лишь долить необходимое количество жидкости. После добавления необходимо ещё раз выполнить замер — если уровень находится между отметками Max и Min, то можно сделать вывод о том, что датчик сработал именно из-за нехватки масла в двигателе. Попробуйте завести мотор, если значок маслёнки исчез, значит, проблема решена.
В автомобилях ВАЗ-2106, ВАЗ-2107, ВАЗ-2109 устанавливались особые датчики давления масла. На современных моделях уже давно не используются подобного рода устройства. Датчик давления масла на всех авто семейства Жигули выполняет одну и ту же функцию — измеряет количество смазочного вещества в двигательном агрегате. В том случае, если масла не хватает, сила трения между подвижными частями двигателя усиливается, а это ведёт к быстрой поломке как клапанов, так распредвала или коленвала, цилиндров.
Датчик давления масла на классических моделях ВАЗ монтируется непосредственно на самом двигателе. А в салоне, с левой стороны от рулевого колеса, размещён индикатор стрелочного типа, который показывает водителю текущее состояние давления масла. Однако сама маслёнка загорается лишь в одном случае — когда давление в системе полностью отсутствует. Датчик не может показать какие-либо промежуточные положения: либо давление в системе нормальное, либо отсутствует вовсе.
Что дальше
Поэтому, если вы проверили уровень масла и он оказался в норме, потребуется предпринять другие меры. Может быть, вы недавно поменяли масло в двигателе на новое? В этом случае вероятная причина резкого падения давления масла при движении — это бракованный фильтр. Увы, такое в наше время не редкость. Придётся снова провести процедуру замены масла и масляного фильтра.
Проверяем датчик
Не стоит исключать возможность того, что виной всему датчик давления масла. Вполне вероятно, что двигателю совершенно ничего не угрожает, но замкнула проводка датчика или выработался его ресурс, поэтому он и подаёт некорректные сигналы.
Чтобы убедиться в том, что неисправность кроется именно в датчике, нужно завести мотор и на холостом ходу выжать педаль газа до значения в 1000–1100 оборотов в минуту. Если значок маслёнки тут же исчезает, значит, давление масла в моторе на самом деле в норме, ваш автомобиль не требует ремонта. А вот датчик потребуется заменить, так как по разным причинам он не срабатывает.
Контроль качества масла
В тех случаях, когда масляный фильтр и датчик давления находятся в рабочем состоянии, а лампочка продолжает гореть, необходимо ещё раз проверить уровень масла в двигателе, а точнее — внимательно осмотреть сам масляный щуп. В некоторых случаях в двигатель может попадать тосол или бензин, поэтому уровень масла повышается. Достаточно опустить щуп в воду, если на поверхности останутся характерные для нефти яркие разводы, значит, в двигатель действительно попал бензин или охлаждающая жидкость.
На масляном щупедолжны быть только следы масла, без запаха каких-либо примесей
В этом случае потребуется минимум промывка двигателя, но, вероятнее всего, капитальный ремонт — специалисты СТО установят причину, по которой в агрегат попадают инородные жидкости.
Заключительный этап
Вероятно также, что в процессе эксплуатации транспортного средства повредились провода от датчика к лампочке или же замусорились масляные пути. Если нет навыков работы с электроникой, целесообразнее всего обратиться к профессионалам в СТО.
Схема и устройство оптики ВАЗ 2106
Освещение автомобиля включает передние и задние фары. Передних — четыре: две наружные и две внутренние. Наружные используются для ближнего света и дальнего света на ВАЗ. Внутренние включаются только вместе с дальним светом. Задние фары представляют собой разноцветные фонари, которые служат индикатором включения заднего хода, габаритов, тормозов и т.д. В систему освещения также входят дневные ходовые огни (ДХО),

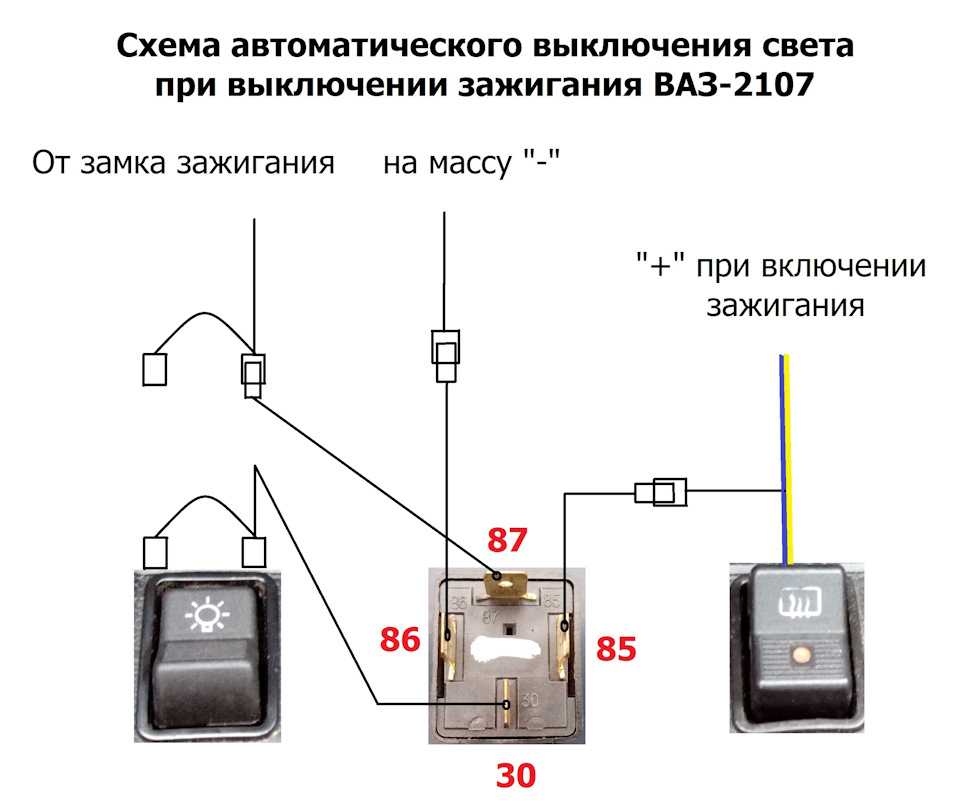

Схема освещения шестерки
Схема оптики шестой модели включает:
- фары;
- два реле регистра ближнего и дальнего света;
- спидометр с индикатором включения дальнего света;
- переключатель, который включает либо дальний, либо ближний свет;
- генератор;
- блок предохранителей;
- аккумуляторную батарею;
- выключатель наружного освещения;
- ключ включения зажигания.
На некоторых модификациях 2106 установлен задний противотуманный фонарь. Выключатель наружного освещения находится на панели приборов. Поворотники ВАЗ 2107 включаются с помощью переключателя на рулевой колонке. Мигание поворотов ВАЗ обеспечивается реле-прерывателем. На приборной панели мигание поворотников ВАЗ отражается миганием соответствующей лампочки.
Регулировка фар ВАЗ 2106 выполняется на горизонтальной поверхности в 5 метрах от экрана или стены.
Разметка для регулировки света
Перед регулировкой следует проверить давление в шинах и раскачать авто, чтобы установились пружины подвесок. На переднее сиденье желательно положить груз весом около 75 кг или попросить сеть помощника. Это необходимо для учета веса водителя. На экране делается соответствующая разметка, по которой регулируется оптика. Регулировочные винты находятся с задней стороны оптики под капотом (автор видео — Ремонт Двигателя! И интересное!).
Причины моргания фар при запущенном двигателе
Система подачи напряжения на фары стандартна на всех машинах. Ток подается через провод, а минус присоединен к кузову машины. При запущенном моторе за электрообеспечение отвечает генератор. При этом проблема почти всегда наблюдается при работе двигателя на холостых оборотах, когда напряжение в бортовой сети минимально.
Напряжение выше нормы
Работающий генератор должен выдавать напряжение от 14 до 15 Вольт, это нормальный диапазон, обеспечивающий электрообеспечение всего оборудования в машине. Если показатель выше, это приводит к перегрузкам и нарушению работы систем, из-за чего и начинают моргать лампочки. Но это не самое опасное, из-за перегрузок может выйти из строя дорогостоящая электроника, что повлечет гораздо большие расходы на ремонт.
Такая неисправность чаще всего приводит к замене генератора. Или же его нужно отдать на диагностику, чтобы выявить проблемы и устранить их. Ездить в этом случае нежелательно, чтобы не перегружать электрооборудование.
Напряжение не должно превышать 15В.
Напряжение ниже нормы
Этот вариант встречается гораздо чаще, так как в процессе эксплуатации генератор и другие элементы изнашиваются. Со временем это приводит к понижению напряжения, чаще всего проблема заключается в следующем:
- Износ диодного моста или других элементов генератора. В этом случае оборудование либо ремонтируется, либо заменяется. Нередко работу данного узла нарушают изношенные подшипники, не дающие нормально вращаться валу.
- Ослаблено натяжение приводного ремня генератора. Для того, чтобы двигатель передавал усилие для выработки тока, ремень должен быть хорошо натянут. Если он ослаблен, выработка тока ухудшается.
- Сильный износ аккумулятора приводит к тому, что он уже не может держать напряжение. А генератор не в состоянии обеспечить всех потребителей тока на холостых оборотах, отчего и мерцает свет фар.
- Высокая нагрузка на генератор. Это может быть при использовании мощных аудиосистем и других элементов, потребляющих очень много энергии. В этом случае достаточно просто убавить звук или отключить то, что перегружает сеть.
| Величина заряженности, % | Напряжение аккумулятора, В | Плотность электролита |
| 100 | 12.70 | 1.265 |
| 90 | 12.58 | 1.249 |
| 80 | 12.46 | 1.233 |
| 70 | 12.36 | 1.218 |
| 60 | 12.28 | 1.204 |
| 50 | 12.20 | 1.190 |
| 40 | 12.12 | 1.176 |
| 30 | 12.04 | 1.162 |
| 20 | 11.98 | 1.148 |
Другие причины
Фары могут мигать и из-за неисправностей в других системах. Чаще всего встречаются такие варианты:
- Повреждение или плохой контакт провода массы, идущего от фары на корпус автомобиля.
- Проблемы с блоком питания в светодиодных лампах. Это особенно часто встречается в дешевых изделиях. Через короткий срок элементы начинают работать с перебоями и решить проблему можно только их заменой.

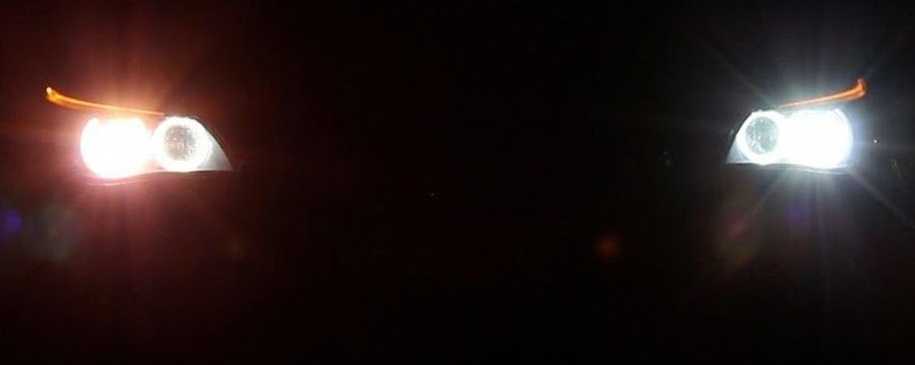

- Износ ксеноновых ламп. Этот источник света имеет определенный ресурс работы и когда подходят срок замены, лампочки могут мигать. Также при использовании ксенона это может говорить о неисправностях или перебоях в работе блока розжига.
Если одна лампа стала светить желтым цветом, значит, ее ресурс подходит к концу.
Моргает свет на приоре причина
Всем приветНе так давно задавал вопрос в своем БЖ о мерцании света и слабого напряжения бортовой сети(13.8 В).Многие писали что надо менять регулятор напряжения и диодный мост.
Вообщем ехал недавно я в глуши на ближнем свете и свет этот мерцающий меня просто затрахал!Сегодня решил сделать полную проверку генератора и всей системы из-за чего может быть эта проблема ️Пожалуйста, прочитайте внимательно перед тем, как дать совет))И так начнем:Месяц назад я установил дубль массы с генератора на кузов, дубль 25кг плюс от гены до АКБ и заменил массу АКБ до кузова на 35 кг! Эффекта этого не дало — как было 13,8 так и осталось, и мерцание света тоже никуда не пропало…Регулятор напряжения я менял 10000 назад( короче щетки не стерлись)!

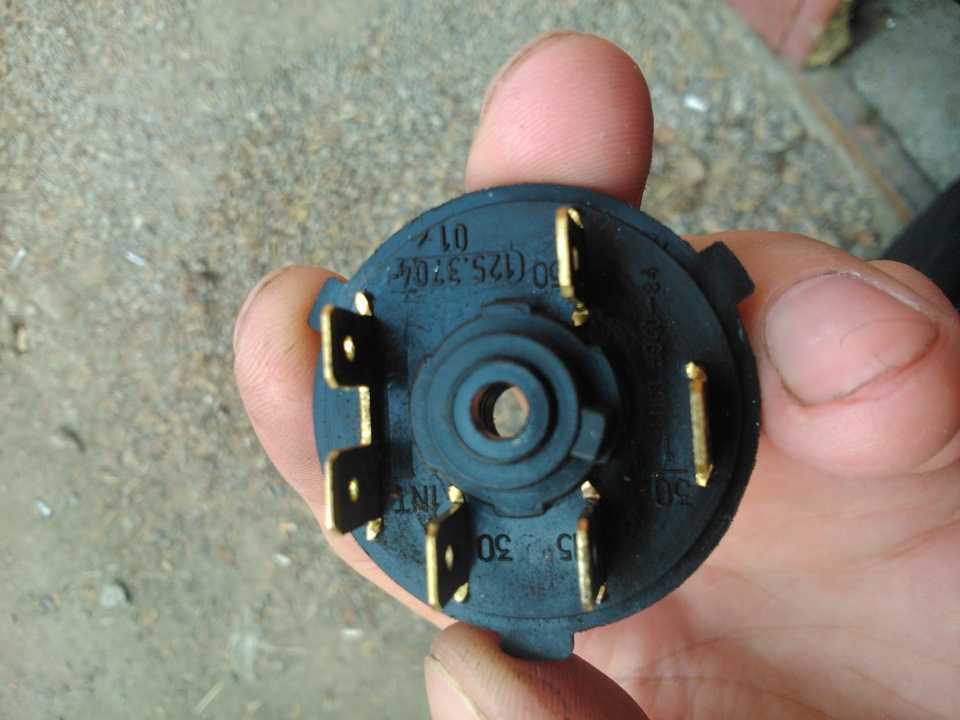

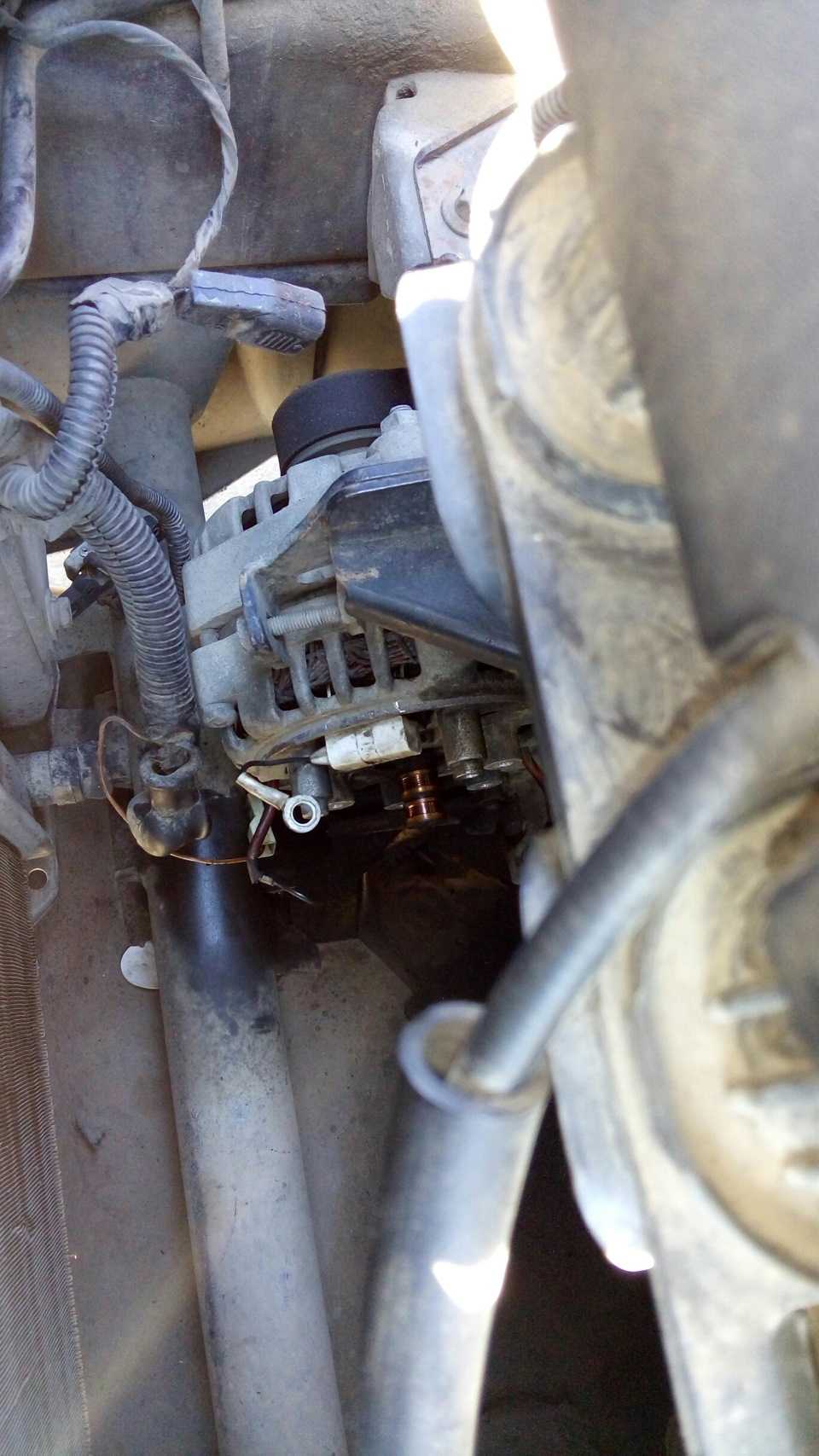

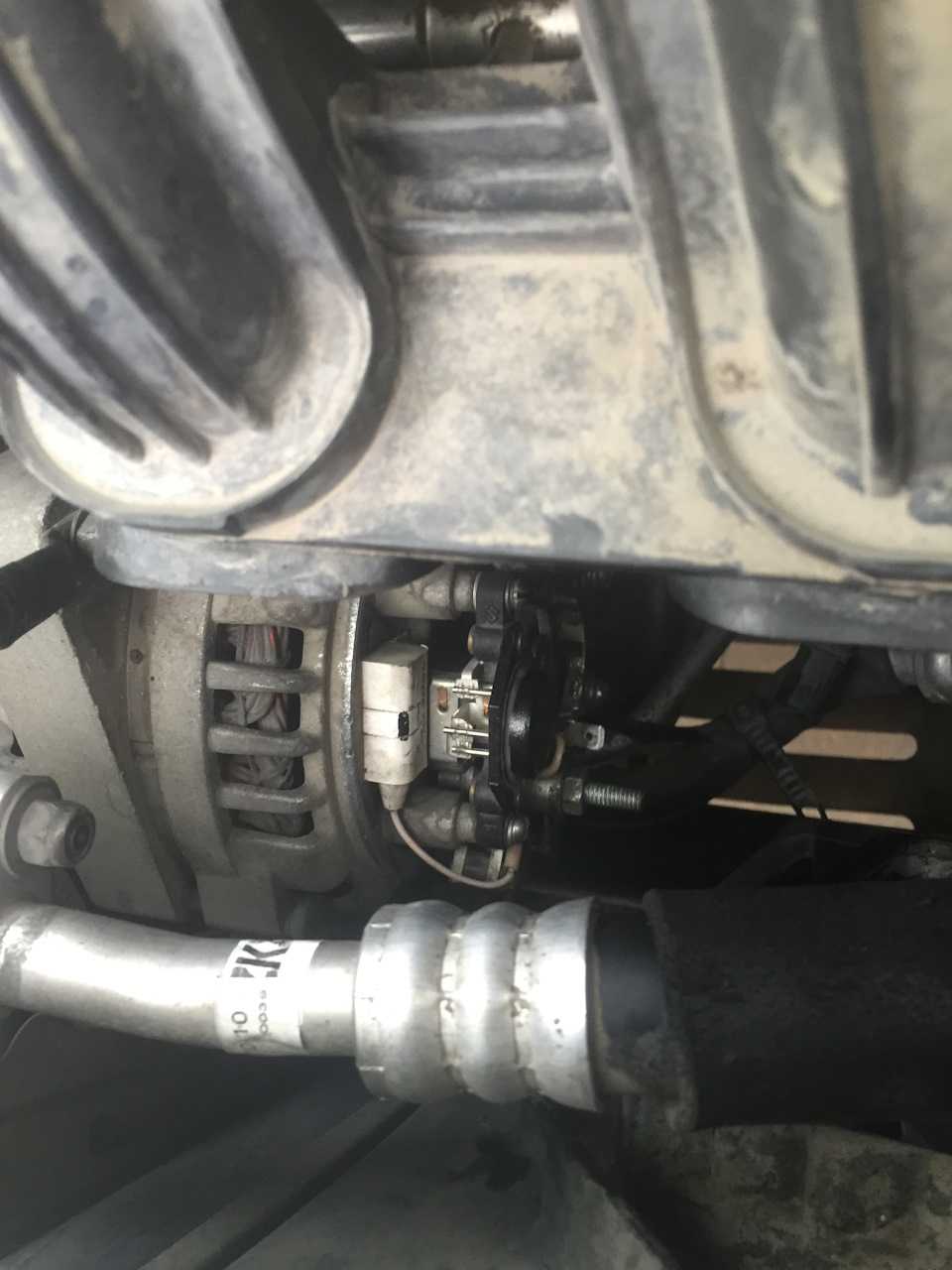

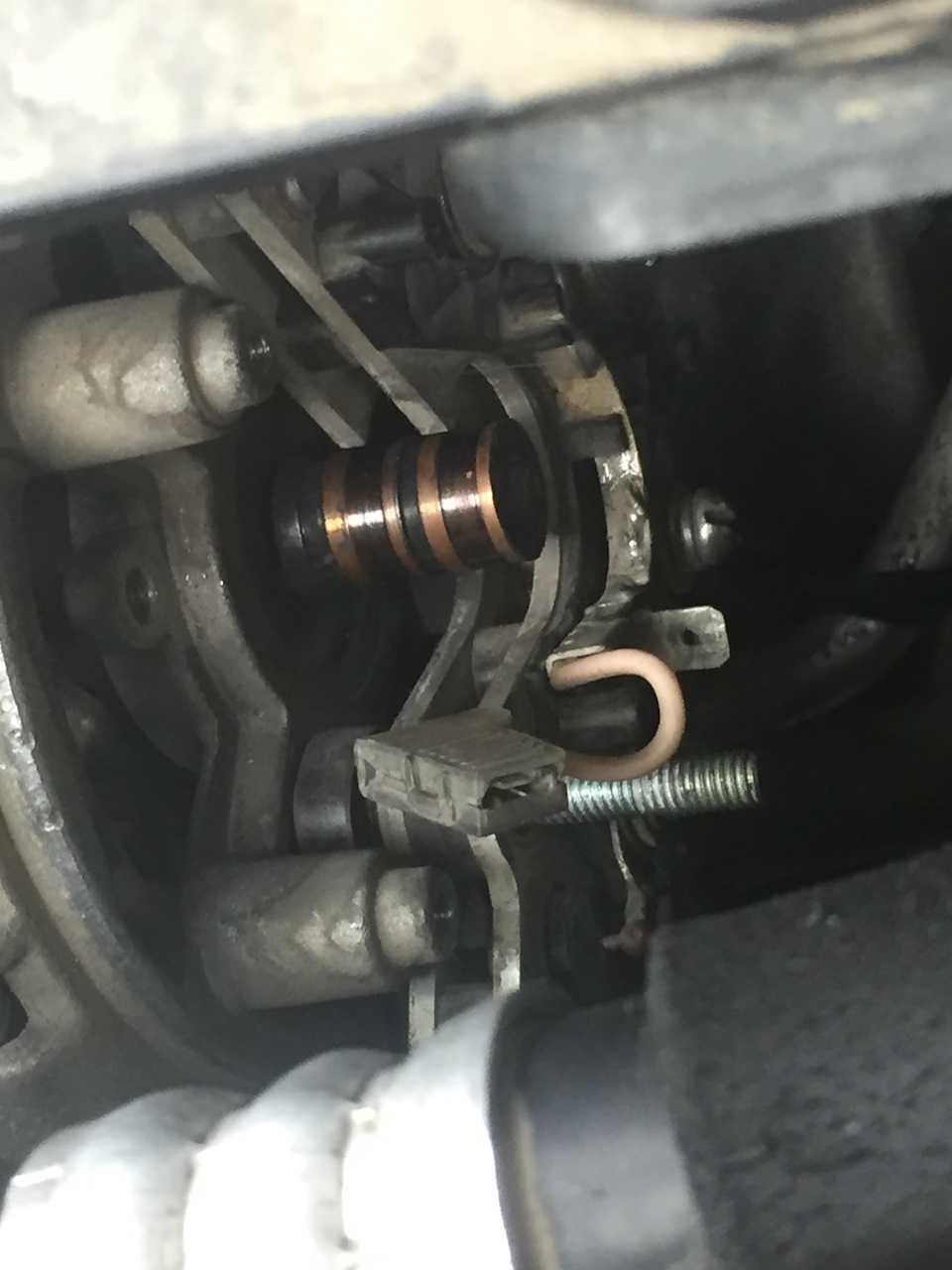

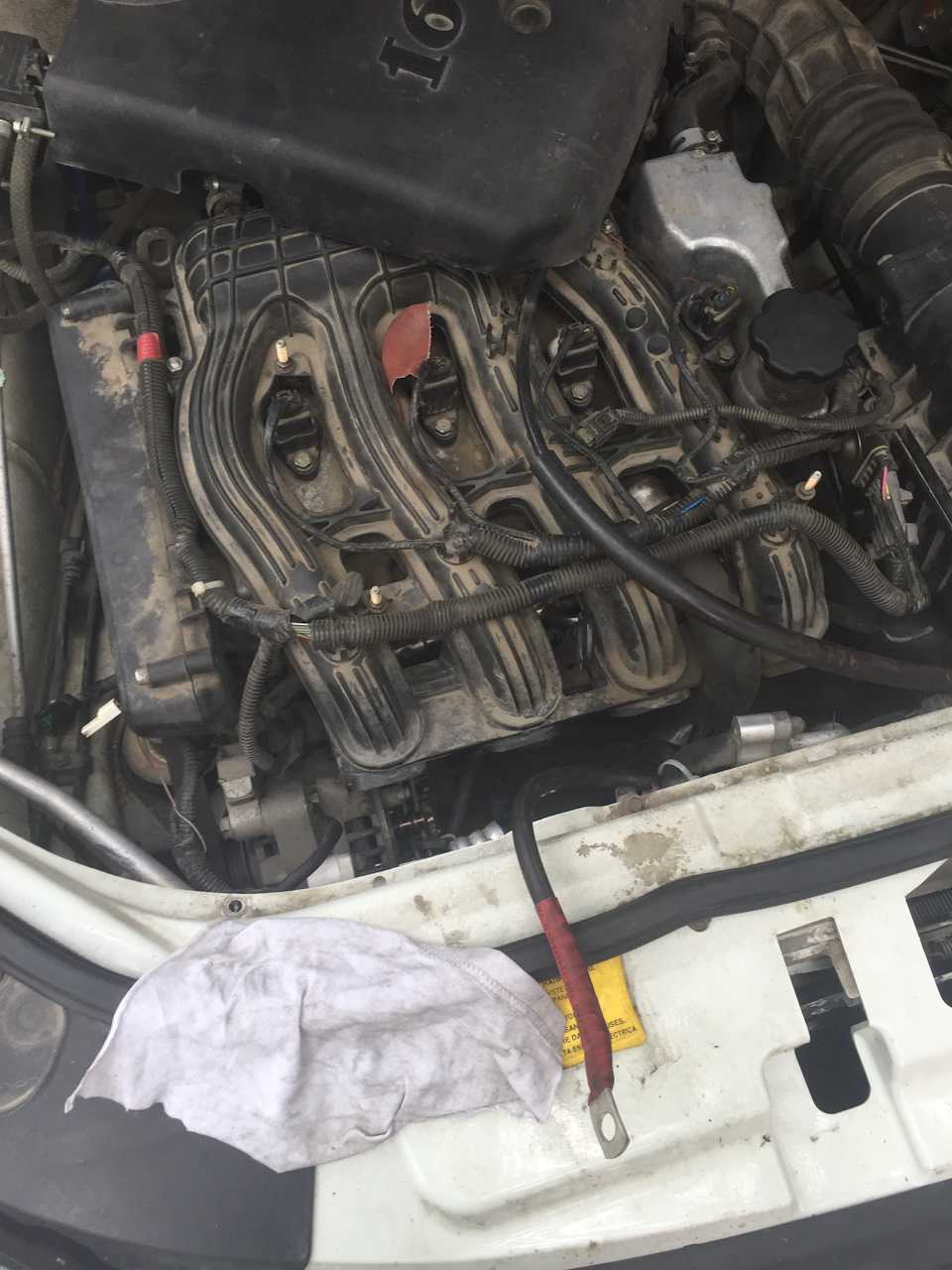

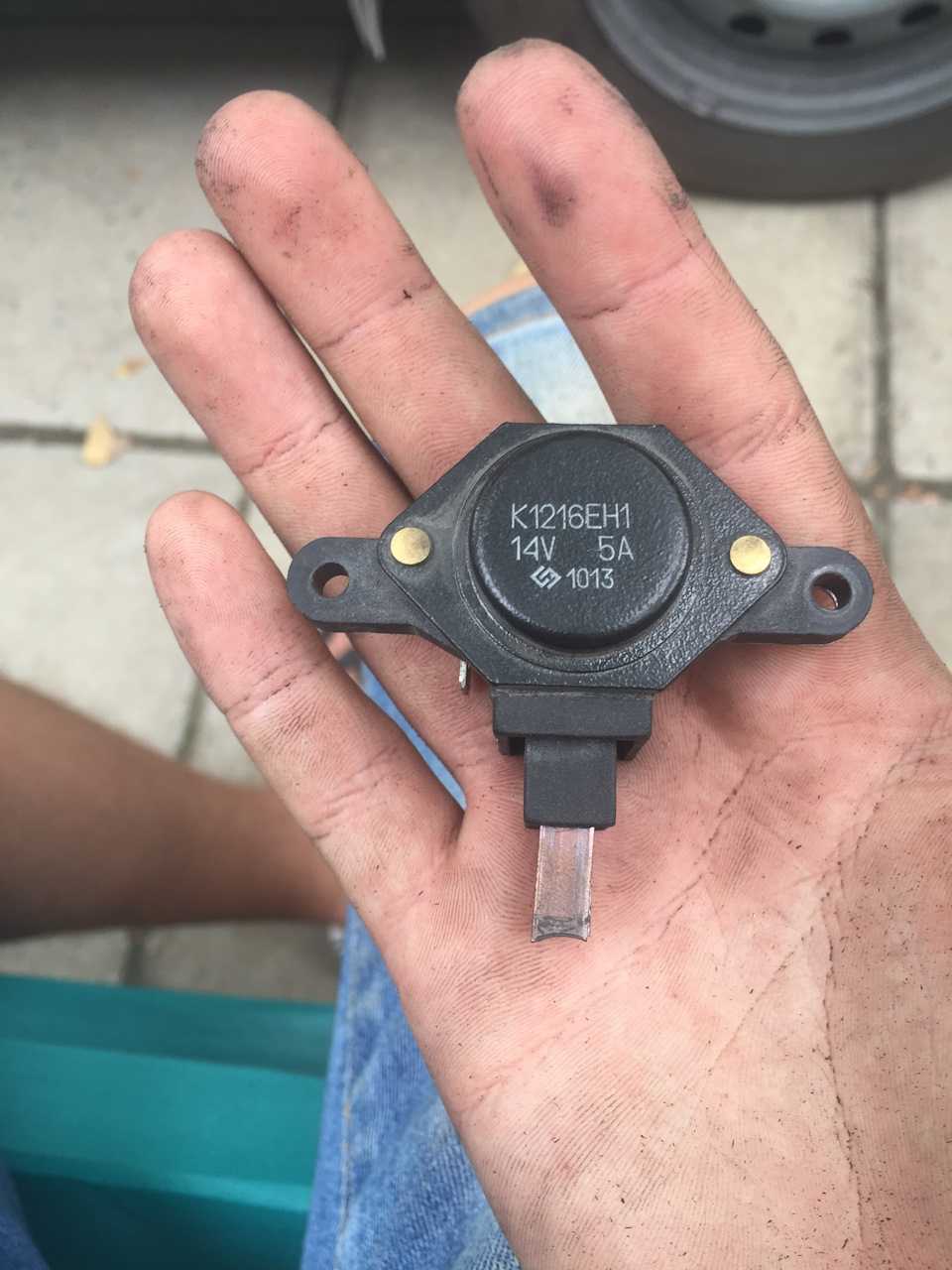

Сегодня раскрутил все массы, зачистил и принялся разбирать проверять генератор….Снял регулятор напряжения, снял конденсатор 2.2 Мкф.Регулятор напряжения в отличном состоянии, проверил конденсатор — полностью рабочий️
Ну собственно добрался я до диодного моста
Завожу машину и вижу опять 13.8 , а про мерцание ничего сказать пока не могу( жду ночи)
Последние полгода на холостом ходу была такая мелкая неприятность — помаргивали все лампочки, включая приборку, габариты и ближний. Чуть газнешь все проходило и свечение ламп становилось ровным. Но вчера вместе с похолоданием эта мелкая неприятность усилилась и я стал моргать как ёлка на новый год. Даже подгазовка лишь отчасти снимала проблему. Итак имеем проблему моргание фар на холостом ходу, Гена 80а если что, нового образца без кондея.Что было сделано:1. Снял все светодиоды которые были в машине заменив их на стандарт, ну мало ли, бывали случаи что нестабильно работающий светодиод давал помехи в сеть. Не помогло.2. При прозвонке и замерах на аккуме 13.5в и обнаружился сгоревший пред на 60а силовой части гены. Заменил. Не помогло.3. Регулятор напряжения, ставил год назад. — стоит трехуровневый с щетками более чем 0.5 см. Щелкал в положения мин и макс. Не помогло.4. Масса с АКБ на кузов КГ50 уже стоит. Из остальных вмешательств в электрику только ксен птф.5. Поставил новый диодный мост. Не помогло, моргаем лишь немного слабее. зарядка на аккуме 14.0 стала.UPDATE 11/10/2015Нашел я виновника… зачистил все контакты на гене, и поставил по совету lisij1983 (за что ему спасибо!) новый регулятор напряжения. собрал все в обратном порядке ии. все заработало как надо!
Так что подведя итог моим поискам и всем тем кто столкнется с такой же проблемой — начинайте поски с плохих контактов на + гены и меняйте регулятор напряжения! Если эта запись вам помогла жмите «нравится» и т.п. )))
Автомобильная электроника крайне сложна с точки зрения диагностики и ремонта, особенно если вышло из строя сразу несколько элементов или соединительных проводов. При этом современный автомобиль без электроники существовать не может, и водитель обязан поддерживать ее в хорошем состоянии. Если довелось столкнуться с такой проблемой как моргание фар на холостых оборотах двигателя, необходимо как можно скорее выявить ее причину и устранить, о чем и пойдет речь в рамках данной статьи.
Важно: Ниже будут приведены рекомендации, которые позволяют решить не только проблему моргания фар на холостых оборотах, но в целом неисправной работы освещения на низких оборотах. Например, приведенные советы позволят устранить неисправность, если моргает освещение внутри салона на холостых оборотах или подсветка приборной панели
Почему мерцает свет в автомобиле?
Моргает свет на холостых оборотах. Знакомая проблема? Узнай как ее решить
Проблема, при которой моргает свет на холостых оборотах , достаточно широка. Столкнувшись с ней, многие недоумевают и не всегда могут точно определить с чем связано такое поведение электроники автомобиля.
Чтобы разобраться в этом вопросе досконально, необходимо понять, какие основные компоненты входят в систему электрооборудования автомобиля. Но обо всем по порядку.
Моргает свет на холостых оборотах – эта проблема может касаться не только головной оптики автомобиля, к которой относятся передние и задние фары, но и освещения салона и приборной панели. В целом, электронные системы авто состоят из устройств, которые вырабатывают, потребляют и передают электроэнергию между собой.
Это сложный комплекс зависимых друг от друга компонентов, приборов и устройств, необходимых для поддержания работы двигателя, автоматизации функционирования трансмиссии, также обеспечивающих безопасность движения.
Как это работает?
Все электрические компоненты функционируют на постоянном напряжении 12 В
– для легковых автомобилей, и24 В для грузовых. В качестве проводки используют одинарную жилу, которая несет в себе положительный заряд, а вторую, с отрицательным зарядом, заменяют металлическими частями – кузовом или рамой автомобиля. В качестве источника питания используются трехфазовые генераторы переменного тока, соединенных приводом с двигателем.
Постоянное питание электрической цепи обеспечивается аккумулятором, ток на который подается от генератора, пройдя перед этим схему трехфазного выпрямителя.
Проблемы с автомобильной светотехникой
Светотехника автомобиля используется для освещения и сигнализации различных событий. Освещение автомобиля монтируется в заднюю и переднюю части кузова, в некоторых моделях – в боковые, чаще всего для обозначения габаритов автомобиля в темное время суток.
Иногда светотехника дает сбои, к примеру, неприятное мерцание при работающем двигателе, которое может возникнуть даже на недавно купленных автомобилях. Чаще всего причина кроется в некорректной работе генератора,- необходимо проверить напряжение, выдаваемое им.
Моргает свет на холостых оборотах. Знакомая проблема? Узнай как ее решить
В зависимости от марки автомобиля
и модели генератора, это число может варьироваться и составляет, примерно, 14.5 В (+- 0.5 В). Если этот показатель сильно отклоняется в положительную сторону, то стоит задуматься о замене генератора, если наблюдается нехватка выходного напряжения, возможно, стоит подтянуть или заменить ременный привод идущий от шкива двигателя.
Проделать данные процедуры можно и без обращения в сервисный центр, однако, если у вас новая иномарка на гарантии, рекомендуется все же посетить специалистов. Мастера-автолюбители рекомендуют также заменить штатный аккумулятор на новый, у некоторых это позволяло устранить мерцания света. Тут читайте статью “Какой автомобильный аккумулятор лучше купить”.
Чаще всего можно наблюдать подобное явление, как нестабильная работа приборов освещения, на дизельных двигателях. Некоторые отмечают усиление эффекта мерцания при не разогретом двигателе, который исчезает при достижении определенной температурной границы.
К сожалению, при изучении автофорумов, обнаруживается, что данная неприятность может быть обусловлена конструктивной особенностью автомобиля, т.е. по сути, неустранимая.
Некоторые автопроизводители умалчивают о проблеме мерцания светотехники, которую случайным образом обнаруживают автовладельцы. Что же делать в подобной ситуации? Конечно же, стоит обратиться к официальному дилеру
и сообщить ему, что моргает свет на холостых оборотах, он обязан предпринять какие-либо меры для решения этого вопроса.
Моргают фары на холостом ходу
АвтоСаратов > Автомобильный > Автомобильный > Мигание бортового освещения.
Просмотр полной версии : Мигание бортового освещения.
27.01.2007, 11:59
Проблема заключается в том, что в последнее время стал мигать свет в машине, в большей степени на холостых оборотах, причём обороты постоянные и не прыгают, а подсветка приборов и фары мигают одновременно, то сильнее светят, то слабее. С чем это связанно, думал генератор, однако после его снятия и прочистки ничего не изменилось. Может я вообще сгарю скоро нах?)))
Чистка генератора может ничего не дать
Снятие и установка панели приборов
Панель приборов снимают для замены и при кузовном ремонте.
Вам потребуются: ключ «на 10», две отвертки.
Панель приборов, установленная на автомобиле: 1 – щиток (комбинация) приборов; 2 – дефлектор; 3 – часы; 4 – крышка вещевого ящика; 5 – панель радиоприемника.
1. Снимите вещевую полку, вывернув четыре винта крепления.
2. Выверните винты нижнего крепления панели радиоприемника слева и.
4. Выверните винт верхнего правого крепления панели радиоприемника.
5. Поддев отверткой, выньте монтажную планку с дополнительными органами управления из панели радиоприемника.
6. Выверните два винта крепления панели радиоприемника, расположенные под монтажной планкой.
7. Приподнимите монтажную планку с дополнительными органами управления и снимите панель радиоприемника.
8. Выверните три винта и снимите накладку стойки. Снятие второй накладки выполняется аналогично.
9. Снимите декоративные накладки рулевой колонки, вывернув пять винтов крепления.
10. Поддев двумя отвертками в местах установки пластин-фиксаторов крепления комбинации приборов, снимите комбинацию.
11. Отверните гайку крепления троса к спидометру, отсоедините трос и отведите его в сторону.
12. Промаркируйте соединительные колодки проводов, идущих от комбинации приборов и разъедините колодки проводов.
13. Снимите комбинацию приборов.
14. Аккуратно подденьте отверткой и выньте часы из панели приборов.
15. Промаркируйте наконечники проводов, отсоедините их от часов и выньте лампу подсветки.
16. Снимите часы с панели приборов.
17. Подденьте отверткой выключатель (переключатель режимов работы) отопителя и выньте его из облицовочной панели пепельницы и рычагов управления отопителем.
18. Промаркируйте наконечники проводов, отсоедините их от выключателя и снимите выключатель.
19. Разожмите отверткой защелки рукояток управления отопителем и снимите рукоятки.
20. Отсоедините наконечник провода от патрона лампы подсветки вещевого ящика.
21. Выверните два винта крепления боковины вещевого ящика и снимите ее.
22. Выверните четыре винта нижнего крепления панели приборов к кузову.
23. Отверните две гайки верхнего крепления панели приборов, расположенные в вещевом ящике, и.
24. . две гайки, расположенные под комбинацией приборов.
