Проверка модуля (катушки) зажигания нива 21214 инжектор

Лада 2106 1.6i Selesta › Бортжурнал › Установка замка зажигания 2110 и подрулевых Калина/Шеви-Нива

По просьбам трудящихся, представляю мануал! =)

Сразу объясню одну вещь, делал я немного отойдя от мануалов, которые есть в сети, т.к. кожуха от Калины пока что у меня нет и я не ставил спиленную часть от родных переключателей. А также у меня руль с вылетом, под который пришлось «плясать».

— Подрулевые переключатели в сборе 1118/2123 (Калина/Шеви-Нива) — Клеммы «мама» в количестве 20 штук — Изолента (термоусадка) — Замок зажигания 2110 с подсветкой ключа — Винты 4 шт. для крепления замка — Клавиша включения освещения 3-х позиционная от 2108-09, Нива, либо аналогичная, тогда: 1-е положение — освещение выключено, 2-е положение — габариты, 3-е положение — ближний. На всякий случай нужен запас предохранителей.

Итак, начнём с замка зажигания. Снимаем кожух рулевой колонки, вынимаем контактную группу родного замка.

Снимаем провода с клемм и по цветам переключаем на колодку нового замка. Цвета проводов совпадают

Распиновка замка зажигания— Чёрный с чёрным — Красный с красным — Голубой с черно-голубым (двойной) — Розовый с розовым Остается свободнымкоричневый провод — это постоянный плюс Тонкие черный и белый провода идут на подсветку ключа, запитываете как вам удобнее

Вынимаем старую клавишу и отсоединяем провода от фишки, переключаем провода на нашу новую клавишу:

Распиновка клавиши— 30 — чёрный провод — 56 — зелёный — 58 — чёрно-белый — Х — к зажиганию (к тому самому коричневому проводу, который остался висеть не подключенный к выключателю зажигания) Вешаем замок зажигания на рулевой вал в самом низу и затягиваем винты.

Всё, замок установлен, ничего не сгорело))) машина заводится, переходим на подрулевые.

Лезем за приборную доску и отсоединяем 3 фишки подрулевых переключателей, вынув оттуда провода.

Снимаем наш «вертолёт» и беремся за кусачки, под корень откусив все провода. Теперь нужно зачистить каждый провод, обжать клеммы и изолировать их.

Пока отпиливал, он лопнул. А когда на валу я его двигал так и сяк и опять не понял смысла как он держится. Были бы фото нормальные, догнал бы. И я решил, что ставить не буду.

Тогда делаем так! Берем ключик на 10 и ослабляем хомут, держащий так называемый «бинокль».

Старый замок зажигания вы уже должны были снять. Вытягиваем на нужную нам длину, перекрутив его буртиком (тот что на белой пластиковой штуковине) наверх — ставим по центру. Теперь колодка новых подрулевых становится как родная.

Берем баранку и делаем в ней отверстия под фиксаторы круглого отщелкивателя, который вращается на колодке подрулевых, он же является контактным кольцом сигнала. Мне пришлось проще, я пилил отверстия не в металле, а в круглой пластиковой пластине рулевого переходника.

Одеваем баранку, в моём случае переходник и смотрим, чтобы фиксаторы попали в проделанные отверстия (у меня на фото они не полностью насажены) Теперь руль можно одеть, притянуть слегка гайку и отрегулировать колодку подрулевых переключателей, двигая по «биноклю», а «бинокль» в свою очередь двигая по рулевому валу. Как всё правильно встало на свои места, можно затягивать хомуты на колодке и на «бинокле».

Ну и остаётся подключить провода по распиновке. Эта картинка взята из мануала в сети, по которому делал я. Схемка удобная и правильная.

Распиновка подрулевых переключателей

После того как подключите провода, не забудьте одеть серо-чёрный провод на контакт сигнала в колодке с задней стороны

Источник

Ступица нива шевроле — замена

Для замены ступичного подшипника на ниве, требуется вытащить ступицу. Это осуществляется по следующему плану.

1. Размонтирование конусной втулки.

2. Расконтривание гаек. Проблема может кроиться в том, что они часто слизываются или закисают. В этом случае можно использовать зубило и легкий молоток.

3. Девятнадцатой головкой или ключом нужно снять фиксаторы рычага. Они расположены, как спереди, так и сзади.

4. Извлекаются стопорные пластины. Это металлические перфорированные полосы, которые часто упускаются из виду.

5. Семнадцатым и десятым ключом требуется снять патрубки контура.

6. Под рычагом устанавливается упор. Двумя двенадцатыми ключами откручивается гайка, зафиксированная на болте фиксатора верхнего рычага.

7. Таким же образом откручивается и нижняя колодка.

8. Когда крепежа не осталось, возможно вытащить всю систему разом.

9. Фиксируя поворотный кулак струбциной, можно выбить ступицу.

10. После этого снимаются винты фиксации кулака к рычажному механизму.

Зная устройство ступицы переднего колеса нива 21213, можно произвести ремонт самостоятельно, без обращения в сервис.

Цепь грм — чем важна и какие проблемы несет ее износ

Ремень или цепь газораспределительного механизма (ГРМ) связывает распределительные валы и коленвал. Ременная передача имеет конкретное количество зубьев для синхронизации работы валов. Цепь — более надежный вариант, так как можно отрегулировать длину в экстренном случае. К тому же изнашивается она гораздо медленней.

Данный элемент влияет на все узлы автомобиля и его общую работоспособность. Неверная работа газораспределительного механизма может привести к сбоям в работе двигателя и даже финальному разрушению силовой установки. Обычно первичная замена детали провоцируется ее растяжением. Из-за этой деформации она начинает сильно греметь при работе двигателя (хорошо слышно на средних оборотах и переменных нагрузках)

Выставление зажигания нива шевроле. Как выставить зажигание на Нива Шевроле

При замене цепи установку новой следует производить в несколько этапов: Ключ для вращения коленвала Автомобиль устанавливается на смотровую яму или поднимается при помощи домкрата.

Колеса фиксируются башмаками или упором. Перед началом работы необходимо отключить вентилятор и открутить крепления радиатора. Все патрубки, кроме воздуховода остаются на месте, антифриз не сливается.

После этого производиться демонтаж клапанной крышки. После того, как все крепления будут отвинчены необходимо аккуратно снять ее, не допуская попадания грязи внутрь. Для исключения падения болтов в поддон двигателя, следует воспользоваться ключом с глубокой головкой или открутить болт руками. Демонтируется натяжитель цепи с помощью отвертки. Его следует заменить при растяжениях как выставить зажигание на нива шевроле инжектор натяге, при плановом ТО, спустя тыс.

Снимается звездочка распредвала. Если натянуть ее на себя расстояние смона извлечется вместе с цепью. Деталь подлежит замене при наличии выемок на ведущей части зубьев.

На исправном механизме цепочка сдвигается на зубцах. Шаг прокрутки — в один зуб. Звездочка с цепью ставится на фланец распредвала.

Метки ГРМ на автомобиле Шевроле Нива

При смещении цепи на звездочке, ее отверстия не совпадут со штифтом. Выставляйте ВМТ по метке на звездочке распределительного вала при установке по меткам на шкиве коленчатого вала и как выставить зажигание на нива шевроле инжектор передней крышке цепи привода распределительного вала в этом положении может стоять поршень либо 1-го, либо 4-го цилиндра. После этого убедитесь в совпадении меток на шкиве коленчатого вала и крышке.

Если при этом метки вала не совпадают, значит, нарушена установка фаз газораспределения поршень 4-го цилиндра не установлен в ВМТ. В этом случае необходимо снять цепь привода распределительного вала со звездочки распределительного вала и провернуть коленчатый вал до совмещения меток см.

Проверка и установка фаз газораспределения по меткам.

Приобретите специальный ключ для проворачивания коленчатого вала за гайку крепления шкива. Этим ключом можно проворачивать коленчатый вал и сверху моторного отсека на фотографии радиатор снят для наглядности. Включите 4-ю передачу и медленно прокатите автомобиль в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Включите 4-ю передачу и вывесите одно из задних колес. Затем поворачивайте вывешенное колесо в нужную сторону до совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Расположение меток ВМТ Метки расположены на звездочке распределительного вала лунка а и на корпусе подшипников распределительного вала выступ б. Кроме того, метки нанесены в литье на крышке как выставить зажигание на нива шевроле инжектор привода распределительного как выставить зажигание на нива шевроле инжектор выступ а и на зубчатом венце шкива коленчатого вала лунка б на кромке венца. Для наглядности фотография сделана на автомобиле со снятым радиатором, однако под определенным углом зрения они видны и из верхней части моторного отсека.

Время разгона машины значительно увеличивается, поскольку двигатель плохо реагирует на нажатие педали газа.

Набор скорости идёт рывками, в ходе этого из выхлопной трубы могут вылетать клубы чёрного дыма. Износ клапанов многократно ускоряется, а если рассинхронизация валов слишком велика, клапана деформируются, а их гнёзда разбиваются.

Неверная регулировка может привести и к обрыву цепи ГРМ. Она, в свою очередь, может пробить радиатор, сломать как выставить зажигание на нива шевроле инжектор и другие части двигателя.

Двигатель постоянно перегревается, при этом расход моторного масла и антифриза может значительно возрасти.

Как видно из этой статьи, правильно выставленные метки ГРМ — залог долгой и бесперебойной работы двигателя. Ничего сложного в этом нет, сделать это сможет даже начинающий автолюбитель. Установите его на место старого. Теперь возьмите цепочку ГРМ и также смажьте. Сначала установите ее на шестеренки коленчатого шкива, потом на масляный насос и на распределительный вал.

Инструменты и диагностика

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Инструменты – важная часть любой работы

Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа

Инструменты – важная часть любой работы. Они понадобятся для выполнения корректировки процесса выставления УОЗ. В число обязательных инструментов входят отвертки, измерительный прибор, ключи и желательно ноутбук со специально установленной программой, предназначенной для проведения диагностики силовых агрегатов инжекторного типа.

Для начала следует знать, что на инжекторном двигателе за управление автомобилем отвечает электроника. Она находится в подчинении головы – компьтерной системы. Провести тестинг качества всех составляющих инжекторной системы – первое, что нужно сделать.

Вот как это делается:

• включается зажигание;
• проверяется подача горючего электробензонасосом (должны идти характерные звуки активации насоса, осуществляющего закачку).

Если звуков работы топливного насоса нет, нужно проверить реле, которое отвечает за работу насоса.

Следует также обратить внимание на щиток приборов, на котором возможно сигнализирует индикатор. Если это так, то нужно подключить к системе БК ноутбук со специальной программой

Он поможет провести анализ ошибок и вывести их в виде списка.

Если на данном этапе неполадки не выявлены, то пора завести ДВС. На функционирующем моторе проверяется в первую очередь дроссельный узел.

Вот как это делается:

• сначала проводится внешний осмотр датчика, который отвечает за положение заслонки;
• затем тестируется состояние проводки;
• если все в порядке, не будет лишним измерить вольтаж всей цепи и датчика, используя измерительный прибор;
• полученные значения нужно сравнить со стандартными показателями, указанными в мануале по ремонту ТС.

Нормальным токовым значением можно считать показатель, находящийся в пределах 0,45-0,55V. Значение тока не должно превышать 12 V, а степень открытия дроссельной заслонки – составлять не больше 1%. Если замечены отклонения, то нужно настроить дроссельный привод так, чтобы он закрывал заслонку целиком.

Далее нужно выжать педаль газа до упора, заново измерив показатели уже так. Уровень открытости заслонки должен равняться 90%. Что касается вольтажа датчика – напряжение обязано равняться 4,5 V.

Настройка дроссельного привода считается важным этапом работы, включенной в диагностику. Она позволяет одновременно и налаживать узел, и проверить соответствие значений.

Для того чтобы отрегулировать привод нужно:

• отключить РДПВ (датчик, отвечающий за добавочные потоки воздуха);
• наполовину открыть дроссель;
• осуществить настройку так, чтобы заслонка целиком закрывала отверстие.

Подготовка запчастей и инструментов к замене ГРМ

Для регулировки меток потребуются следующие инструменты:

Состояние механизма сильно зависит от стиля езды. Цепь значительно прочнее ремня, но и она не любит рывков, высоких оборотов. Поэтому езда в спортивном стиле, с резкими переключениями передач, ускорениями в предельных режимах быстро «приговаривает» ГРМ. Да и двигатель, трансмиссию, автомобиль в целом. Состояние цепи зависит от состояния масла, натяжения, соосности вращающихся деталей. Поэтому при истечении заявленного производителем пробега необходимо менять не только цепь, но сопутствующие детали.

Определить необходимость в замене лучше всего визуальным осмотром деталей ГРМ. Но поскольку доступ к деталям затруднен, можно судить по косвенным признакам. Таким как повышенный шум, посторонние стуки. Они могут быть вызваны износом натяжителя и успокоителя, звездочек, повышенным люфтом вала водяного насоса, растягиванием цепи, другими факторами. Люфт вала помпы особенно опасен, так как при поломке перегревается двигатель, возникает опасное биение цепи.

Для уверенной езды вместе с изношенной цепью необходимо менять:

Замена всех перечисленных деталей в совокупности позволит уверенно эксплуатировать автомобиль, не переживая за состояние ГРМ.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 – комбинация приборов (фрагменты); 3 – электровентиляторы системы охлаждения двигателя*; 4 – электроподогреватель впускной трубы; 5 – датчик температуры воздуха; 6 – датчик абсолютного давления; 7 – датчик температуры охлаждающей жидкости; 8 – колодка, присоединяемая к датчику положения дроссельной заслонки; 9 – агрегат центрального впрыска топ­лива; 10 – колодка, присоединяемая к регулятору холостого хода; 11 – колодка, присоединяемая к форсунке; 12 – колодка диагностики; 13 – контроллер; 14 – датчик детонации; 15 – датчик скорости; 16 – датчик концентрации кислорода; 17 – адсорбер; 18 – аккумуляторная ба­тарея; 19 – главное реле; 20 – блок плавких предохранителей системы управления двигателем; 21 – реле включения электробензонасоса; 22 – реле включения электровентилятора*; 23 – реле включения электроподогревателя впускной трубы; 24 – предохранитель защиты элек­троподогревателя; 25 – реле включения стартера; 26 – реле зажигания; 27 – основной блок предохранителей автомобиля (фрагмент); 28 – свечи зажигания; 29 – тахометр; 30 – электробензонасос с датчиком уровня топлива; 31 – модуль зажигания; 32 – датчик положения ко­ленчатого вала; 33 – выключатель плафона, расположенный на стойке двери водителя; 34 – блок управления автомобильной противоугон­ной системы**; 35 – индикатор состояния автомобильной противоугонной системы**; А – провод, идущий к штекеру «50» выключателя зажи­гания; Б – провод, идущий к штекеру «15» выключателя зажигания; В – провод, идущий к выводу «30» генератора; Г – провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д – провод заднего жгута проводов, присоединяемый к выключателю 33.

Порядок условной нумерации штекеров в колодках: а – контроллера; б – блока управления автомобильной противоугонной системы; в – индикатора состояния автомобильной противоугонной системы; г – датчика скорости; д – агрегата центрального впрыска топлива; е – электробензонасоса и датчика концентрации кислорода; ж – модуля зажигания; з – датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 – контрольная лампа системы управления двигателем; 2 – комбинация приборов (фрагменты); 3 – электровентиляторы сис­темы охлаждения двигателя; 4 – выключатель плафона, расположенный на стойке двери водителя; 5 – индикатор состояния автомо­бильной противоугонной системы; 6 – блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 – датчик расхода воздуха; 9 – дроссельный узел; 10 – колодка, присоединяемая к датчику положения дроссельной заслонки; 11 – колодка, присоединяемая к регулятору холостого хода; 12 – контроллер; 13 – датчик концентрации кислорода; 14 – датчик дето­нации; 15 – датчик положения коленчатого вала; 16 – датчик скорости; 17 – адсорбер; 18 – аккумуляторная батарея; 19 – главное реле; 20 – колодка диагностики; 21 – блок плавких предохранителей системы управления двигателем; 22 – реле включения электробензона­соса; 23 – реле включения электровентиляторов; 24 – основной блок предохранителей автомобиля (фрагмент); 25 – колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 – модуль зажигания; 27- тахометр; 28 – электробензонасос с датчиком уровня топлива; 29 – форсунки; 30 – свечи зажигания; А – провод заднего жгута проводов, присоединяемый к выключателю 4; Б – провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В – провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а – контроллера; б – блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г – датчика скорости; д – индикатора состояния автомобильной противоугонной системы; е – элект­робензонасоса и датчика концентрации кислорода; ж – дроссельного патрубка; з – модуля зажигания.

Скачать все схемы в высоком качестве Чтобы скачать файлы нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Нива вы найдете в этом разделе.

Что означают цифры в индексе Нивы?

Автомобиль Нива 2131

Чтобы разобраться в особенностях проводки и электрооборудования автомобиля Нива 2131 или другой модели с инжектором либо карбюратором, разберемся в индексных обозначениях:

1. ВАЗ 21213 — так обозначается Нива с карбюратором. В этом случае объем двигателя составляет 1.7 л.
2. ВАЗ 21214 — это такой же карбюратор с аналогичным объемом мотора. Только в этом случае авто характеризуется распределенной системой впрыска топлива.
3. ВАЗ 21213 — также карбюратор, только Нива с такими цифровыми обозначениями может иметь и 1.8-литровый двигатель.
4. ВАЗ 21073. Эта Нива может быть оснащена либо карбюратором «Солекс», либо инжектором. Система зажигания в этих машинах бесконтактная.
5. Что касается моделей Нива 21215, то таким индексом обозначаются экспортные варианты транспортных средств, оборудованные дизельным двигателем от производителя Ситроен.

Официально Нивы, оборудованные дизельными моторами, на территории РФ и стран бывшего СССР никогда не продавались. Стоимость такого транспортного средства, разумеется, была более высокой. Те поклонники отечественных внедорожников, которые готовы были заплатить такую стоимость, могли приобрести машину только за рубежом.

Ниже приведена схема ВАЗ 2121. Если вас интересует электросхема другой модели, к примеру, 2131, то она будет иметь определенные отличия от этой модификации. К примеру, В случае с карбюратором, электросхема заряда АКБ и системы зажигания является не защищенной, в отличие от инжекторов.

Схема проводки генератора 2121

Замена катушки зажигания lada 2131 (ваз 2131)

Как показывает неисправности модуля диагностика

В таком случае должны высветиться следующие коды ошибок:

• Р3000 (Р3001, Р3002, Р3003, Р3004) — зажигание в цилиндрах не срабатывает;
• Р0351 — обрыв в обмотке пары 1-4 цилиндров;
• Р0352 — обрыв в обмотке пары 2-3 цилиндров.

Как проверить модуль зажигания ВАЗ 2114

Самый простой и надежный способ узнать, кроется ли причина проблем именно в модуле — это установка заведомо исправного прибора подходящей модели.

Видеоурок о том, как снять катушку зажигания ВАЗ 2114

Если после замены все заработало, можно с уверенностью сказать, что виновником нестабильной работы силового агрегата является модуль зажигания. Так как его ремонт, согласно руководству по эксплуатации, не предусмотрен, придется идти в магазин за покупкой.

В случае же отсутствия возможности позаимствовать у кого-то исправный модуль потребуется взять в руки мультитестер, контрольную лампочку и запастись терпением:

Замена модуля

Как снять и порядок подключения:

Модуль зажигания (МЗ) — это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

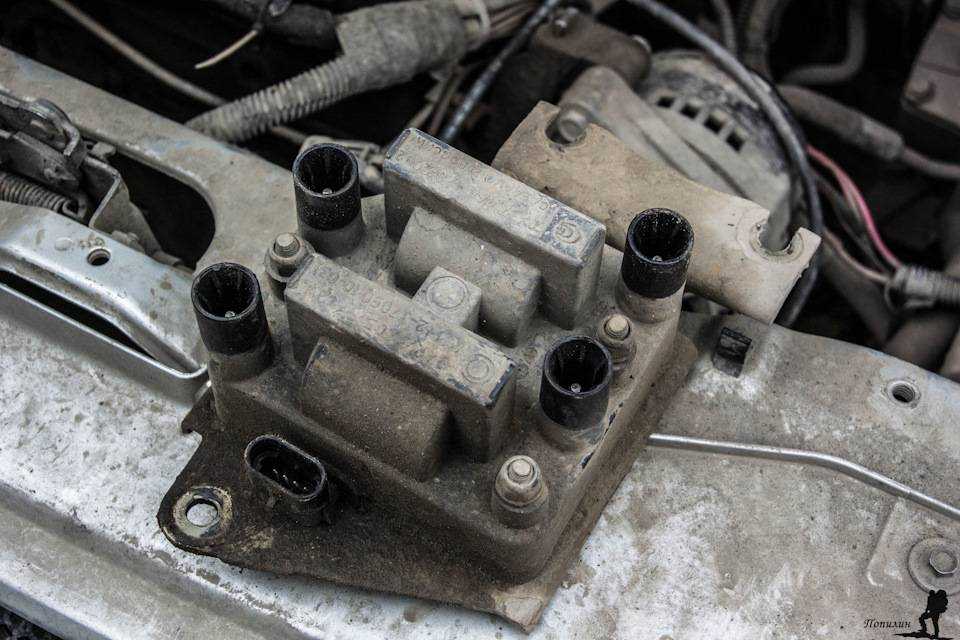

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

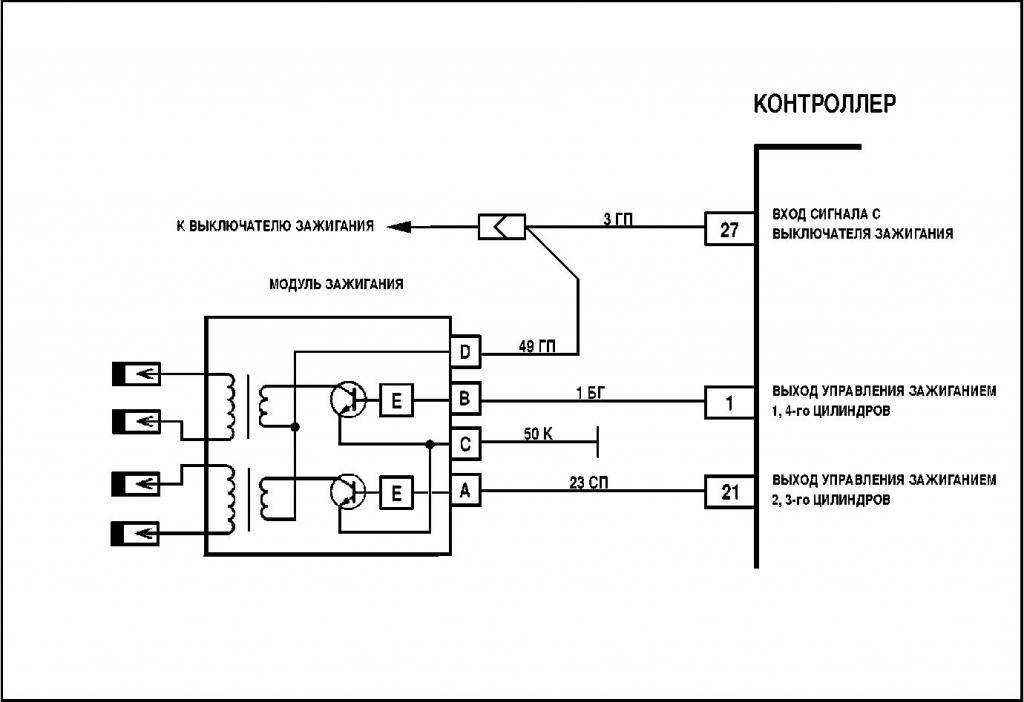

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Стоимость модуля зажигания для ваз 21214

Примерная стоимость составляет от 650 до 1100 рублей.

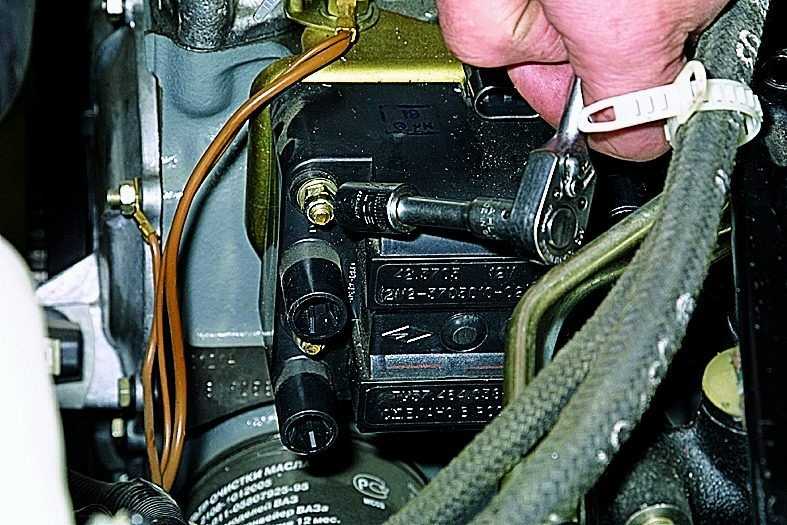

Катушку зажигания на автомобиле Ваз 2121 и Нива 2131 снимают для замены в случае выхода из строя. Катушка не поддается ремонту и подлежит замене. Для выполнения ремонтных работ потребуется стандартный набор инструментов, после чего, при наличие всего необходимого, проделайте следующую последовательность действий:

Откройте капот. Работы проводят при выключенном зажигание, так же можно отсоединить клемму минус от аккумуляторной батареи.

• Отсоедините от катушки центральный высоковольтный провод, сняв его резиновый колпачок и потянув провод на себя.
• Далее ключом на восемь откручиваем две гайки крепления наконечников питающих проводов низкого напряжения к шпилькам катушки и снимаем их вместе с шайбами.

Теперь можно снять катушку. Для этого торцовой головкой на десять откручиваем две гайки крепления кронштейна катушки к шпилькам кузова и снимаем ее.

На этом ремонтные работы по снятию и замене катушки зажигания на автомобиле Ваз 2121 и Нива 2131 завершены. Выполните ее замену или какой-либо другой ремонт, после чего установку проводим в обратной последовательности.

Назначение и конструкция детали

Назначение данного датчика одно – подача надежной искры в камеру сгорания автомобиля через высоковольтные провода и свечу. Если быть точнее модуль зажигания подает не искру, а лишь напряжение необходимое для образования искры на свече.

Конструкция детали выполняется из термостойкого пластика, в который помещены две катушки. Каждая из катушек отвечает за работу двух цилиндров. Катушки имеют первичную и вторичную обмотки, в которых генерируется высокое напряжение.

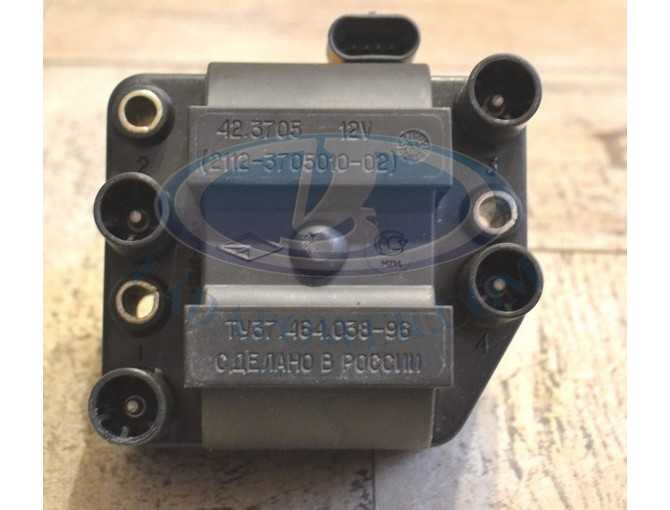

Отличия модулей

Существует два типа модулей зажигания для Нивы. Первый тип устанавливался на Нивы до 2006 г.в., а перекочевал он на Ладу 4х4 с ВАЗ 2112.

Новый тип модуля достался Ниве от ВАЗ 2111.

Визуально две этих детали спутать довольно сложно. Они отличаются между собой, массой и габаритами, вес МЗ от ВАЗ 2112 намного больше, чем от ВАЗ 2111.

Проводим регулировку своими силами

1. Первым делом выполняется установка цилиндра в правильное положение. Монтаж выполняется так, чтобы пометка на шкиве приходилась ровно на 0 градусов.
2. Установить, как расположен бегунок. Он должен быть направлен на первый штифт в цилиндре.
3. Использовать стробоскоп и убедиться, что зажигание работает исправно.
4. Выполнить соединение электрики в аккумуляторе: минус на массу, плюс на плюс.
5. Датчик необходимо соединить с высоковольтным проводом на цилиндре. Метка должна соединиться с шкивом коленвала.
6. Выполнить пуск двигателя на низких оборотах (до 800 оборотов / мин). Стробоскопом просветить шкив, и если метка совпадает со средней отметкой, то зажигание выставлено корректно.
7. В противном случае, двигатель следует заглушить и ослабить крепление счетчика. Для того чтобы уменьшить угол, следует повернуть датчик по часовой стрелке, чтобы увеличить – против часовой. Зафиксировать и испытать калибровку при включенном зажигании заново.
8. Далее следует выполнить манипуляции с датчиком-распределителем. Откройте крышку. Сопоставьте статора и роторную метку.
9. Завести двигатель, довести температуру до 75-80 градусов. Когда скорость будет 50 км/час резко надавить на педаль газа.
10. Если зажигание было установлено правильно, то во время нажатия на газ сработает кратковременная детонация.

А еще интересно: Реле втягивающее НИВА 21213; 21214 КЗАТЭ 57.3708-800-04; 2110-3708805 (редукторный стартер) 6013 — Электрика и Свет

Далее возможные два развития событий: раннее и позднее зажигание. Рассмотрим решения для обоих случаев:

1. В случае с поздним зажиганием, когда детонации нет, следует изменить положение датчика по часовой стрелке.
2. В случае с ранним зажиганием, когда детонация длится больше, чем нужно, датчик вращают против часовой стрелки.

Нива 21213 может подвергаться регулировке пусковой системы по зазору у кромок заслонок, если карбюратор снят, или по частоте вращения коленвала непосредственно на машине. В первом случае зазор в месте нахождения нижней кромки (в направлении движения воздуха) от дроссельной заслонки устанавливается шириной 1,1 мм.

Его регулируют винтом, который имеет шестигранник 0,7 см на головке и шлицем от хвостовика. Эта операция проводится при повернутом против часовой стрелки рычаге кулачка от управления пусковой системой (до упора). В таком же положении зазор у нижней кромки от воздушной заслонки устанавливают на величину в 3 мм с помощью винта в крышке от диафрагменного механизма в пусковой системе (нужно ослабить контргайку).

Принцип питания карбюраторного двигателя Регулировка пусковой системы Нивы прямо в автомобиле позволяет сэкономить время: С двигателя нужно снять воздушный фильтр, вытянуть на себя манетку управления от воздушной заслонки, запустить движок. При принудительном открытии воздушной заслонки (путем касания плоской отверткой на треть ее полного угла поворота) с помощью винта (рядом с рычагом на оси от дроссельной заслонки от первой камеры) устанавливают исходную частоту вращения в 2,08.мар,0 тыс.

Если у вас есть газоанализатор, то настройка карбюратора в части пусковой системы может быть выполнена, ориентируясь на количество в отработанных газах СО (оксида углерода). Если при полностью вытянутой манетке от управления воздушной заслонкой норма газа равна 8%, то все в порядке. Если газа меньше, чем данная величина, то винт на крышечке от диафрагменного механизма закручивают, если больше — раскручивают и проводят повторные замеры.

Отрегулировать холостой ход у машины Нива 2121 нужно для того, чтобы в отработанных газах было меньше оксида углерода, и для того, чтобы двигатель работал устойчиво. На станциях технического обслуживания такие работы проводят с газоанализаторами на СН. В гараже регулировку можно провести с помощью тахометра.

Качество смеси

Как поменять замок зажигания на ваз 2110

Рассматривая, как настроить карбюратор на скутере (150 кубов или 50 кубов), необходимо особое внимание уделить качеству горючей смеси. Если количество воздуха в нем превышает допустимую концентрацию, двигатель будет перегреваться, его мощность снижается

Если же воздуха, наоборот, меньше, чем установлено производителем оборудования, на камере сгорания оседает копоть

Со временем это становится причиной выхода из строя двигателя

Если же воздуха, наоборот, меньше, чем установлено производителем оборудования, на камере сгорания оседает копоть. Со временем это становится причиной выхода из строя двигателя.

Настройку следует производить при помощи винта. Его лучше найти при помощи инструкции производителя. Чтобы настроить карбюратор скутере (50 кубов, 150 кубов), необходимо поворачивать винт. Вращение по часовой стрелке приведет к обогащению топлива, а против часовой – к обеднению.

Если же винта нет, придется воспользоваться возможностью регулировки иглы карбюратора. При ее поднятии смесь становится богатой, а при опускании – бедной.
