Порядок работы цилиндров двигателя змз-402

Подключение высоковольтных проводов ЗМЗ 405, ЗМЗ 406

Двигатели ЗМЗ карбюраторный и Евро-2 оснащены системой зажигания DIS (Double Ignition System).

В системе DIS используются катушки зажигания с двумя высоковольтными проводами. Каждая катушка работает с соответствующей парой цилиндров.

Первая катушка работает с 1 и 4 цилиндрами, вторая катушка работает с 2 и 3 цилиндрами.

Как подключить катушки зажигания?

Катушка зажигания 1 и 4 цилиндров расположена ближе к впускному коллектору, катушка 2 и 3 цилиндров ближе к выпускному коллектору.

Низковольтные провода катушек обязательно подключать к катушке парой. Пара проводов на катушку 1-4 немного короче пары проводов на катушку 2-3.

Внутри пары неважно, на какой контакт какой подключается провод – катушки неполярные. Так же внутри пары не важно, какой высоковольтный провод идет на какой цилиндр

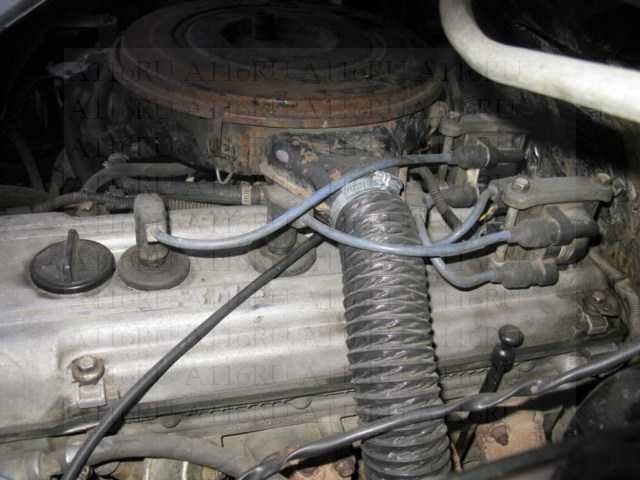

Рассмотрим на примере (смотрите фото)

Управление катушкой 1 (1 и 4 цилиндры) – зеленый и желтый провода. Эта пара подключается строго к катушке 1 и 4 цилиндров!

Низковольтная цепь – полярность не важна – можно подключить:

Вариант 1: Верхний контакт катушки – желтый, нижний контакт – зеленый.

Вариант 2: Верхний контакт катушки – зеленый, нижний контакт – желтый.

Высоковольтные выходы – полярность не важна – можно подключить:

Вариант 1: Верхний вывод на 1 цилиндр, нижний выход на 4 цилиндр.

Вариант 2: Верхний вывод на 4 цилиндр, нижний выход на 1 цилиндр.

Управление катушкой 2 (2 и 3 цилиндры) – голубой и желтый провода. Эта пара подключается строго к катушке 2 и 3 цилиндров! Далее – аналогично паре 1-4 – полярность внутри пары не важна.

Определяющим фактором при подключении пар низковольтных и высоковольтных проводов к соответствующей катушке зажигания является правильность их трассировки. Провода не должны быть сильно натянуты, сильно перегибаться, не должны тереться о неподвижные части двигателя и другие провода.

Еще статья о высоковольтных проводах ЗМЗ 405, 406 — прочтите, чтобы не повторить эту ошибку.

Двигатель ЗМЗ–406 оборудован микропроцессорной системой зажигания, которая состоит из блока управления системами впрыска топлива и зажигания, двух катушек зажигания типов 30.3705 или 301.3705, свечей, высоковольтных и низковольтных проводов.

Блок управления установлен в салоне автомобиля с правой стороны под панелью приборов, за обивкой боковины кузова.

Катушки зажигания установлены на крышке головки блока цилиндров.

Блок управления получает сигналы от датчиков, установленных на двигателе, и на основе этого корректирует угол опережения зажигания, что позволяет получить оптимальные мощностные, экономические показатели и показатели токсичности.

Электрическая схема комплексной микропроцессорной системы управления двигателем (КМСУД)

Катушка зажигания

1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.

2. Отсоединить от катушки 4 колодки 1 низковольтных проводов и высоковольтные провода 5.

Отвернуть болты 2, снять планку 3 и катушку 4.

3. Таким же образом снять вторую катушку.

1. Катушки 30.3705 и 301.3705 проверяются искро-свечным диагностом 1АП975000 на автомобиле.

Для этого от катушки отсоединить высоковольтные провода и вместо них подключить диагност.

Затем провернуть двигатель стартером, при этом в разряднике диагноста должна проскакивать искра в такт работе цилиндров.

2. Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,025–0,03 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтными клеммами катушки зажигания.

Омметр должен показать сопротивление 4000–5000 Ом.

Если измеренные параметры отличаются от указанных, катушку необходимо заменить.

Устанавливают катушку зажигания в порядке, обратном снятию.

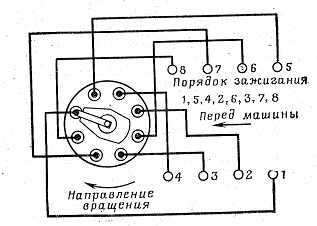

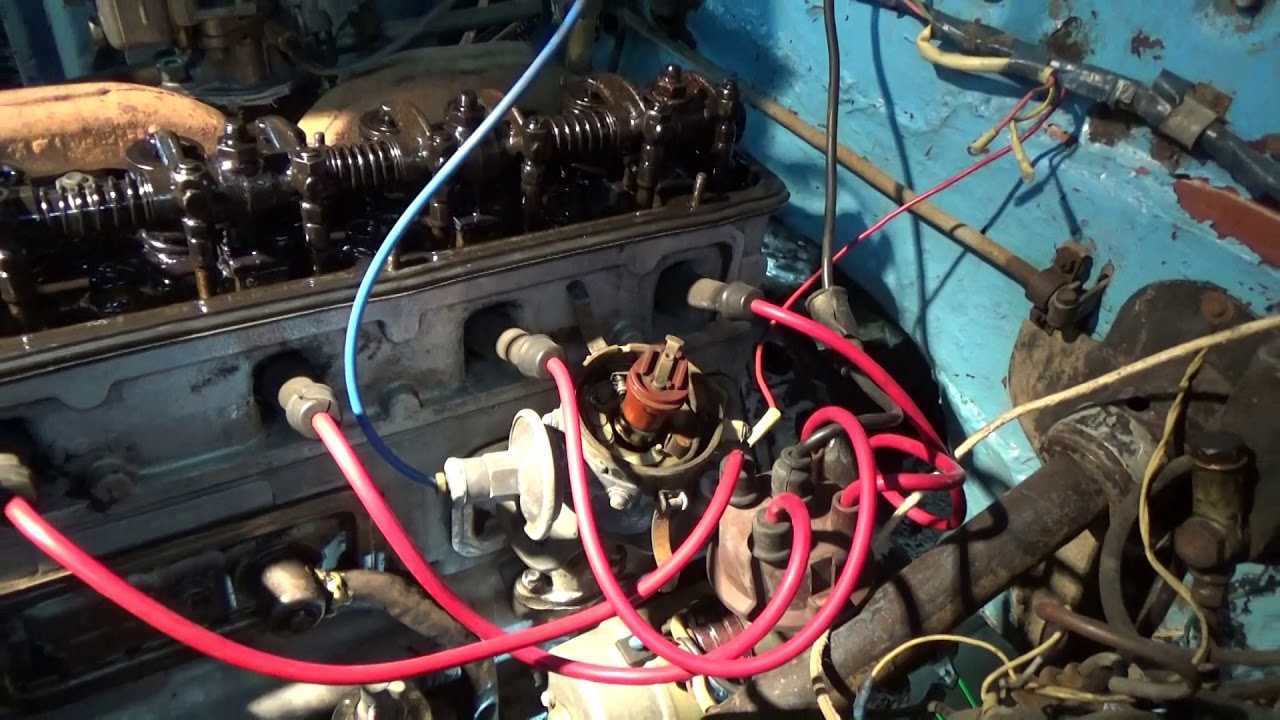

Порядок подключения высоковольтных проводов змз 402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Видео:Зажигание на 402 двигателе. Выставляем привод трамблёра.Скачать

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Метки: правильная регулировка зажигания змз 402

Комментарии 21

Много слов а инфы по делу нет. Поищем в других постах.

Танцы с бубном вобщем(((

СЕГОДНЯ ВЫСТАВИЛ ЗАЖИГАНИЕ ! МАШИНА ЗАВЕЛАСЬ, ПОЧТИ С ПОЛ ПИНКА ! НО есть ворос, когда бегунок стоит на первом цилинде, откручиваем заднии болт и совмещаем метки на трамблере под бегунком, НО ! у бегунка же есть свободный ход, я его повернул по часовой стрелке до упора и совместил метки. ПРАВИЛЬНО ЛИ Я СДЕЛАЛ ? ИЛИ может надо повернуть против часовой до упора ?

ВСЕМ СПАСИБО! ОЧЕНЬ МНОГО ИНФОРМАЦИИ, СЕГОДНЯ ПОСТАРАЮСЬ СДЕЛАТЬ, ЕСЛИ ВРЕМЯ БУДЕТ.

Все сказали верно. МВТ, бегунок на первый цилиндр… Дальше расскажу как делал я. Завел, на слух подкорректировал угол зажигания (чтоб двиг работал ровно и уверенно). После ехал кататься с ключиком на 10. И по ходу движения выявлял провалы, запинки и тд… Так опытным путем и настраивал. А на счет +/- хрень. Надо все делать чеко. Если слишком раннее то лишний расход, слишком позднее перегрев (или наоборот) так же детонация. Удачи

Вот вот, но на слух говорят выставлять нужно поворачивая трамблер до тех пор пока движек не достигнет макс оборотов! Тоже тебе скажу — БРЕД! Все зависит от качества смеси то есть обогащенная или бедная а и обороты меняются от этого. Лучше по меткам и в оконцовке обратится к проф. .

Я говорю как делал я. Перед этим я посещал карбюраторщика, то-есть в качестве смеси был уверен. А он мне зажигание не выставил, так как сказал что уже слаб на глаза и нечерта не сможет увидеть =)

Вот когда я себе двухконтурное зажигание поставил, выставлял всё на слух и по ездовым качествам, вроде всё нормик, в мороз с первого раза завожусь)))Покрути, прокатись, ещё покрути и найдёшь серединку)))

Читать дальше: Омыватель фар ниссан кашкай j10

Лучший и самый точный способ настройки зажигания — это по искре и на лампочку. На лампочку на волговских трамблер-ах сложнее. по этому расскажу как по искре Выставляешь положение поршня ВМТ (верхнюю мертвую точку). При этом бегунок должен быть направлен на 1-й цилиндр (там еще болтик есть под отвертку), далее снимаешь броне провод с первого цилиндра и и включив зажигание поворачиваешь трамблер до тех пор пока не произойдет искра. Если при плавном повороте ничего не произойдет поверни резче. То есть в момент сжатия происходит воспламенение смеси. И меньше слушай что +- на палец зажигание настраивается. От зажигания очень зависит расход есть интересная статья что при отклонении на 10 градусов + 3-3.5 литра расходуется топлива. Не зря придумали приборы

я делал так: выкручиваешь первую свечку и вставляешь в отверстие конус из бумаги, и крутишь вал по ходу движения, только пробка выстреливает подгоняешь ко 2 метке на шкиву, ВМТ поймали. идем дальше снимаешь крышку трамблера там тоже есть метки на корпусе с внутренней стороны типо стрелки а под бегунком красная риска, они должны подходить, подходят все ровно если нет то делаем следующее, ослабеваем болт регулировки угла зажигания ключик на 10 потом под трамблером есть гайка вроде на 8, находиться с противоположной стороны с верху ее не видно т.к. она под корпусом трамблера. ослабеваешь ее и стыкуешь метки. и затягиваешь, потом нужно поймать место когда бегунок смотрит на 1 цилиндр, на помощь приходит крышка трамблера, ( на электроном все проще, одеваешь крышку вкл зажигание и крутишь трамблер влево вправо, и ловишь искру, самый надежный и верный способ но не об этом) ловишь первый цилиндр, фиксируешь болт регулировки угла зажигания. ставишь крышку и все, должна завестись, но это если исправны все элементы цепи(коммутатор, катушка, провода, свечи, сама схема подключения) с такой настройкой должна завестись а контрольную настройку уже можно сделать по месту. удачи в работе, если что спрашивай что знаю подскажу))

Катушка зажигания

Катушка зажигания — это трансформатор, на железном сердечнике которого намотана вторичная, а сверху ее первичная обмотки. Сердечник с обмотками установлен в герметичном стальном корпусе, наполненном маслом и закрытом высоковольтной пластмассовой крышкой.

Техническое обслуживание катушки зажигания

Для предохранения от возможного пробоя пластмассовой крышки катушку зажигания необходимо очистить от грязи, пыли и масла, проверить надежность крепления проводов высокого и низкого напряжения.

Проверка состояния катушки

В катушке неисправности чаще всего появляются из-за ее перегрева и работы с увеличенными зазорами свечей.

Прежде чем снять катушку зажигания для замены, следует убедиться в исправности и надежности присоединения проводов к выводам катушки.

Проверять катушку следует на специальном стенде модели К-295.

Исправная катушка должна обеспечивать бесперебойное искрообразование на трехэлектродном игольчатом разряднике с искровым зазором 7 мм при частоте 2500 мин -1 валика датчика-распределителя, не менее.

Если не обеспечивается бесперебойное искрообразование вследствие пробоя изоляции катушки, межвиткового замыкания, сколов и трещин пластмассовой крышки, прогара крышки, разгерметизации корпуса и вытекания масла, следует заменить катушку.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

Видео:порядок подключения ВВ проводовСкачать

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

двигатель стреляет в карбюратор при резком нажатити на дросель глохнет карбюратор дааз раньше работал норм зажигание бсз на холост. норм. менялась прокладка гбцдвигатель 402 есть видео не знаю как разместить

герметом по ходу раковины выжранные тосолом замазал. Зачётная шмаль!

проблема решилась был переставлены провода 3и2 всем спосибо

на крышку не смотреть кантакт бегунка на первый целиндыр от радиатора дальше по схеме 1243 против часовой правильно?

По инструкции, что я выше выложил. Я не знаю на сколько оно так сбито, может быть на сколько угодно градусов.Если оно сбито, то надписи на крышке уже не помогут.

положение рв это стояк на 180 на шпильки надеть?

спосибо так и сделаю

Это способ наверняка уже. Не смотри, что там у тебя на крышке написано, особенно если до тебя кто-то этот мотор крутил.

как там не правельно можно датчик-распределитель поставить два бола на 6 крепления

Преспокойно. Трамблер крутится от шестерни распредвала. Когда кривые ручки вставляют стояк трамблера в блок то не учитывают при этом положение РВ.Я такое на почти на половине волго-моторов наблюдал.

как там не правельно можно датчик-распределитель поставить два бола на 6 крепления

на 180 град повернешь вставишь и небудет работать

Система зажигания — батарейная, бесконтактная — состоит из катушки зажигания, коммутатора, датчика-распределителя зажигания, свечей зажигания, наконечников свечей, проводов низкого и высокого напряжения. Схема системы зажигания показана на схеме электорооборудования автомобилей.

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

• определяет момент появления искры;
• передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

• порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
• ротор распределительного элемента вращается против часовой стрелки;
• на центробежном устройстве угол опережения от 15 до 18 градусов;
• на вакуумном устройстве этот показатель от 8 до 10 градусов;
• люфт на СЗ должен быть не больше 0.8 мм;
• показатель сопротивления резистора должен быть от 5 до 8 кОм;
• параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
• в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

Разобранный трамблер для ЗМЗ

Проверка высоковольтных проводов зажигания, не снимая их с автомобиля

Это примитивный, но достаточно эффективный метод. Самый простой вариант – поставить заведомо исправный кабель и сравнить работу двигателя. Если расположение высоковольтных проводов позволяет, можно менять их местами (вместе с разъемом на трамблере), и вновь считать ошибки сканером. Он укажет на другой номер цилиндра.

Определение пробоя «на глазок». В темноте видно, как искра «шьет» на корпус ДВС. Можно соединить толстый провод с массой, и проводить оголенным концом по изоляции. Слабое место вы увидите сразу – пробьет искра.

Несмотря на целый букет поломок, которые могут вызвать бронепровода, их решение не сложнее замены пробок в домашнем электрощитке. Выявили неисправный – установили новый. Если есть проблема, как поменять высоковольтные провода на трассе или в чистом поле (вдали от магазинов), помните, что кабели не ломаются внезапно, регулярная диагностика поможет не оказаться застигнутым врасплох.

ОСОБЕННОСТИ ПОДКЛЮЧЕНИЯ

Порядок подключения высоковольтных проводов должен быть строго последовательным, поскольку каждому цилиндру движка соответствует определенное гнездо на модуле зажигания. Учитывая, что на корпусе модуля зажигания присутствует нумерация гнезд, риск что-либо перепутать минимален.

Порядок подключения высоковольтных проводов ВАЗ 2114 инжекторного типа зависит от года выпуска вашего автомобиля. На четырнадцатые до 2004 года устанавливались 4-ех контактные модули зажигания, на автомобили после 2004 года – 3-ех контактные катушки.

Схема подключения высоковольтных проводов ВАЗ 2114 к модулю зажигания (до 2004 г.в) выглядит следующим образом:

Схема подключения для ВАЗ-2114 с катушками зажигания (после 2004 г.в):

На картинках вы можете увидеть номера посадочных гнезд. К каждому номеру должен быть подключен соответствующий цилиндр (нумерация цилиндров считается слева направо).

Чтобы правильно поставить высоковольтные провода на ВАЗ 2114 придерживайтесь следующего алгоритма действий:

1. Выключаем зажигание. Открываем капот и снимаем клеммы питания с АКБ;
2. Снимаем старые ВВП с посадочных гнезд на модуле и цилиндрах;
3. Вспоминаем расположение высоковольтных проводов ВАЗ 2114 и подключаем новые ВВП согласно схеме. Не лишним будет перед заменой эту самую схему от руки изобразить на бумаге, чтобы ничего не перепутать;
4. Подключаем питание к АКБ и что бы проверить, все ли мы сделали правильно, заводим движок.

Выполняя монтаж проводки не пытайтесь соединить отдельные ВВП друг с другом пластиковыми хомутами, для этого необходимо использовать гребенчатый держатель, который идет с ними в комплекте. Тонкий хомут может с легкостью перетереть изоляционное покрытие. Также следите, чтобы ВВП не перегибались.

Подключение бронепроводов на ВАЗ 2115 и 2113 выполняется аналогичным образом.

Замена карбюратора инжектором на моторе ЗМЗ-4063

С целью улучшения технических характеристик достаточно часто собственники Газелей заменяют карбюраторную систему инжектором, хотя это удовольствие недешевое. Для такой переделки необходимо будет приобретать дополнительно:

• датчик расхода воздуха;
• электрический бензонасос;
• другую проводку для двигателя;
• впускной коллектор (ресивер) в сборе с заслонками;
• воздушные патрубки;
• датчики ДТОВ (температуры окружающего воздуха) и ДПДЗ (положения дроссельной заслонки);
• топливную рампу с форсунками и регулятором давления топлива;
• блок управления двигателем;
• переднюю малую крышку ДВС;
• оба распределительных вала (отличаются профилем кулачков);
• топливный фильтр;
• корпус воздушного фильтра («банку») в сборе с фильтрующим элементом;
• регулятор холостого хода.

Также могут потребоваться различные мелочи, такие как бензиновые шланги, хомуты, предохранители, прокладки, кронштейн топливного фильтра и прочее. Работа здесь трудоемкая, но цель оправдывает средства. Преимущества инжектора перед карбюратором весомые:

• двигатель получает солидную прибавку в мощности;
• не нужно постоянно мучиться с регулировкой и чисткой карбюратора;
• можно установить ГБО практически любого поколения, кроме первого.

Некоторые запчасти инжектора стоят дорого, но вовсе не обязательно их приобретать в магазине. Отличного качества детали б/у можно найти на авторазборках или по объявлениям у частников, тем более, почти всегда получается поторговаться. Однозначно, коллектор (ресивер) лучше приобретать подержанный, так как он практически никогда не изнашивается, и нет смысла здесь переплачивать.

Видео по ремонту двигателя Газели ЗМЗ 406:

Выставлял зажигания хочу порадовать вы как нашли на них 3 метки так и ставить нет есть нюанс и с ним можно проебаться долго и долго надо еще смотреть что бы поршень первого цилиндра пришел в верхнее положение когда выставляешь маховик и в этом вся фишка а то можно так поставить на 1 а у тебя будет выставлен на 4 цилиндр и все ставьте метка в метку!

А вращая маховик ключем на 36 я придумал оч забавную вещь ну небыло у меня рядом трубы головка и удлинитель!

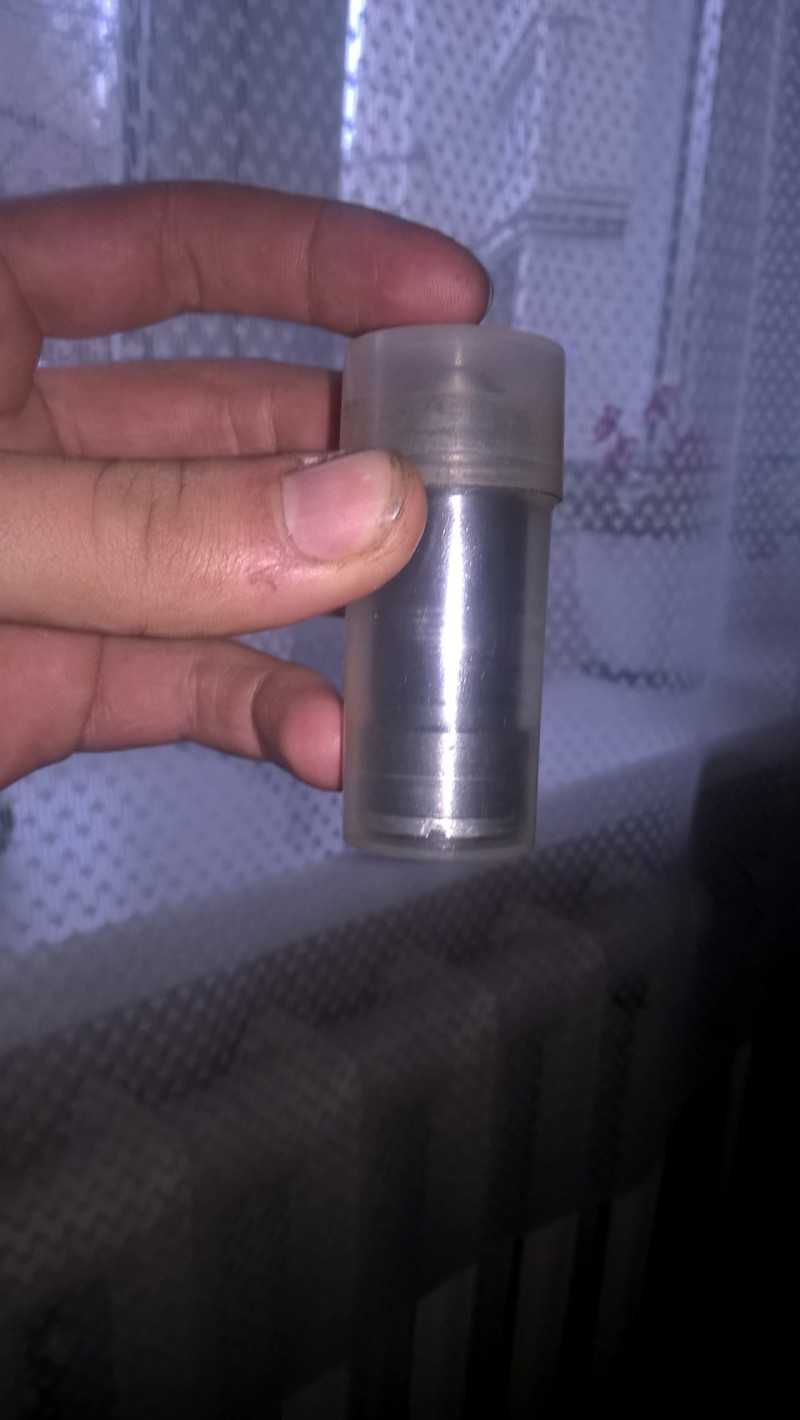

А перезарядка гидронатяжителя у меня заняла 5 мин мне понадобилось что бы раскрутить ключ на 19 и большое зубило с ключом не помню на сколько в верхнюю прорезь вставил зубило а в нижний паз ключ на 19 и быстро раскрутил, а вот зарядка взял отрезал от бутылки не большой кусочек свернул

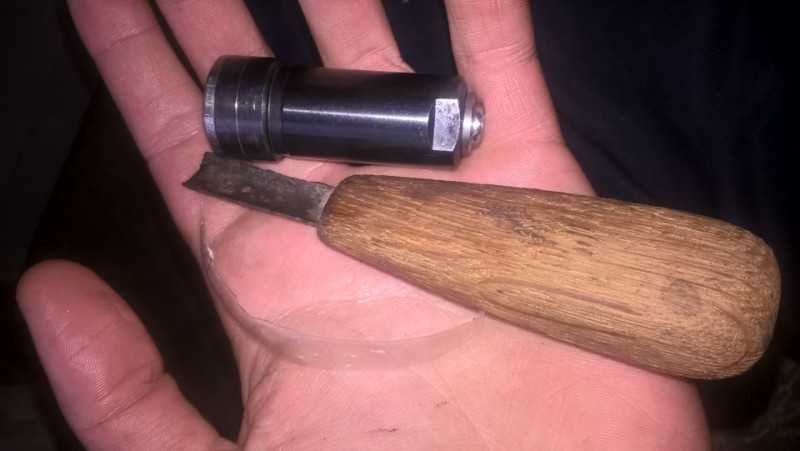

и давя патрон при помощи этого кусочка посадил стопорное кольцо в паз и можно сказать для вырезанию по дереву досодил ее до конца вставил пружину завернул крышку и положил в специальную коробочку что бы не разрядился потому что мне надо было еще идти!

Ремонт и регулировка

Неправильно отрегулированные бензонасосы «Газель-405» (инжектор) провоцируют увеличение расхода топлива и появление неестественного черного дыма. Для устранения неисправности необходимо отрегулировать работу насоса и угол впрыска. Нерабочая форсунка требует своевременной замены. А сизый дым из выхлопной системы свидетельствует о чрезмерном расходе масла. Это может быть обусловлено износом поршневых колец, которые нужно заменить.

В случае износа направляющих втулок или подшипников коленвала требуется провести их замену на новые элементы. Слишком белый дым из выхлопной системы говорит об увеличении расхода горючего. В этом случае может потребоваться замена форсунки. Если не заводится «Газель-405» (инжектор), необходимо проверить термостат (заменить при необходимости) или прочистить заборник топлива, обеспечить нормальную подачу горючего к форсункам.

Электросхема ГАЗ-3302, -2705 с двигателями ЗМЗ-402, УМЗ-4215

1. боковой указатель поворотников;
2. указатель поворотников;
3. блоки передних фар;
4. лампы передних габаритных огней;
5. лампа (дальний-ближний) фары;
6. тумблер подсветки задней части салона (для автомобилей с двухрядным расположением сидений);
7. подсветка подкапотного пространства;
8. светильники освещения задней части салона (для автомобилей с двухрядным расположением сидений);
9. светильник освещения кабины в передней части;
10. плафоны (плафон для ГАЗ-2705 и ГАЗ-27057 с двухрядным расположением сидений) грузового салона;
11. реле включения стартера;
12. центральный блок плавких вставок;
13. электрогенератор;
14. расположение стартёра;
15. аккумуляторная;
16. выключатель плюсовой клемы аккумулятора;
17. кнопка управления дистанционно выключателем аккумулятора;
18. реле-прерыватель сигнальной лампы стояночного тормоза;
19. замок зажигания;
20. выключатель сигнала ручного тормоза;
21. датчик сигнальной лампы аварийного уровня тормозной жидкости;
22. температурный датчик охл.жидкости тосола (воды);
23. датчик температуры тосола (воды);
24. датчик прибора визуального контроля давления масла;
25. датчик сигнальной лампы аварийного давления масла;
26. Тумблер противотуманных фар;
27. главный переключатель режимов наружного освещения;
28. нижний блок плавких вставок;
29. выключатель электрического насоса системы отопления (ГАЗ-33023; -330273);

электрический насос системы отопления (ГАЗ-33023; -330273);электрический двигатель стеклоомывателя;расположение сигнала;розетка подлючения переносного фонаря;плафон платформы (ГАЗ-3302; -33021; -33027);зуммер сигнала водителю (ГАЗ-3302, -33021, -33027);выключатель зуммера (ГАЗ-3302, -33021, -33027);кнопка включения световой аварийной сигнализации;реле указателей поворотников;верхний блок плавких вставок;устройство переключения режимов работы указателей поворотников;щиток контрольных приборов;прибор контроля за уровнем топлива в баке;лампа-индикатор резерва топлива в баке;вольтметр;спидометр;счетчик суточного пробега;лампа-индикатор указателей поворотников (зеленый);лампа-индикатор аварийного падения до критического уровня тормозной жидкости и о поднятом рычаге ручного тормоза (красный);лампа-индикатор разряда аккумулятора;лампа-индикатор включения блокировки межосевого дифференциала раздаточной коробки (для полноприводных моделей 4х4);лампа-индикатор перегрева тосола (воды) (красный);лампа-индикатор габаритного света (зеленый);лампа-индикатор дальнего света фар (синий);тахометр;указатель давления масла;лампа-индикатор аварийного (критического) давления масла (красный);температурный указатель тосола (воды);кнопка сигнала торможения;кнопка автоматического включения сигнала заднего хода;выключатель сигнала блокировки межосевого дифференциала (для полноприводных моделей 4х4);расположение на схеме топливного датчика, контролирующего уровень;устройство переключения режимов работы электромотора дополнительного печки и электрическогонасоса системы отопления (для фургонов с двумя рядами сидений);резистор электромотора дополнительного радиатора отопления салона;радиоприемник;многофункциональное гнездо прикуривателя;многопозиционный тумблер электромотора вентилятора печки;электрический насос системы отопления (для фургонов с двумя рядами сидений);электрический двигатель дополнительного радиатора отопления салона;электрический двигатель радиатора отопления салона;резистор электромотора печки;расположение реле управляющее приводом стеклоочистителей;электрический двигатель стеклоочистителя;устройство переключения режимов работы стеклоочистителя;фонарь комбинированный задний;расположение ламп указателей поворотников;расположение ламп габаритного света;лампа сигнала торможения;лампа света заднего хода;лампы заднего противотуманного света;подсветка номера;бабина (высоковольтная катушка) зажигания;свечи;трамблёр с вакуумным приводом опережения зажигания

Дополнительно смотрим схему электропроводки “Газель” с новой панелью (405 двигатель):

Схема «ГАЗЕЛЬ» с 405 двигателем

Схема электропроводки полного качества и с описанием (4, 51 мб) — скачиваем ЗДЕСЬ.

Схема управления двигателем 405, приведена для примера. С полным качеством и описанием (1,35 Мб) — смотрим ТУТ.

Правильный выбор карбюратора для Газели с мотором ЗМЗ-406

К151Д – достаточно капризное устройство, устраивает далеко не всех водителей и собственников автомобилей GAZelle, нередко возникает вопрос, что вместо него лучше поставить. Наиболее часто рассматриваемые здесь варианты – это карбюраторы:

• «Солекс», разработанный для «Волги» ГАЗ-31029;
• ДААЗ 4178-1107010, предназначенный для автомобилей УАЗ;
• «Озон» от ВАЗ-2107;
• Weber.

Правильный выбор карбюратора для Газели – дело непростое, у каждого варианта есть свои недостатки. В любом случае при замене штатного узла любым другим устройством приходится производить доработку, а наиболее часто встречающийся тюнинг КУ:

• подгонка корпуса воздушного фильтра;
• установка жиклеров (топливных и воздушных) другого сечения;
• замена диффузоров и эмульсионных трубок;
• регулировка распылителя ускорительного насоса.

В каждом случае с подгонкой необходим индивидуальный подход и некоторый опыт в этом деле, и будет обидно купить карбюратор, но не получить желаемых результатов (нет экономии бензина, улучшения динамических характеристик, машина с новым карбюратором не заводится). Впрочем, цена на «Солекс» или «Озон» относительно небольшая, к тому же деталь за ненадобностью всегда можно продать, пусть даже и дешевле.

Замена и ремонт замка

Если при попытке включения ключа в замке ничего не происходит, то есть двигатель не запускается, возможно, проблема кроется в плохом соединении контактов. Такой замок можно попытаться отремонтировать, если это не поможет, то устройство придется менять (автор видео — Сергей Вишняков).

Замена контактной группы

Такая задача выполняется следующим образом:

1. Сначала нужно отключить аккумуляторную батарею, для этого сбросьте с нее отрицательную клемму. Далее производится демонтаж защитной накладки рулевой колонки. Используя отвертку с плоским наконечником, вам нужно будет выкрутить два болта, которые крепят этот кожух.
2. Сделав это, можно демонтировать верхнюю часть накладки.
3. Далее, рулевая колонка переводится в крайнее верхнее положение. Вам нужно будет немного отклонить верхнюю часть накладки на себя, пока креплений этой части кожуха не выйдет из прорези.
4. Затем производится демонтаж накладки, ее необходимо сместить вверх.
5. При помощи отвертки с плоским наконечником вам нужно будет выкрутить два болтика, который фиксируют контактную часть замка. Затем контактная составляющая извлекается и меняется на новую, дальнейшая сборка производится в обратной последовательности.

Меняем замок

Чтобы полностью поменять замок, сделайте следующее:

1. Как и в предыдущем случае, сначала нужно демонтировать защитный кожух.
2. Хомут демонтировать не удастся, поскольку штатные гайки не имеют граней, поэтому его нужно разрезать, к примеру, болгаркой. Будьте осторожны, чтобы не повредить трубу рулевой колонки.
3. Далее, нужно будет отключить рулевую колонку — это делается для того, чтобы дальнейшая процедура замены была более удобной. Сначала выкручивается длинный винт, соединенный с регулятором высоты рулевого колеса. Сам руль после этого следует поднять вверх, это позволит открутить еще один болт, для этого используется гаечный ключ на 12. При извлечении винта необходимо будет запомнить положение фигурной скобы, она расположена рядом с его шляпкой.
4. Следующим этапом будет демонтаж старого зажигания.
5. Теперь возьмите новую скобу и проделайте прорези в ее боковинах, где будут расположены шляпки стягивающих винтов. Прорези обязательно нужны, поскольку они позволят без проблем затянуть четыре стягивающих винта. В том случае, если прорези будут отсутствовать, это приведет к тому, что головки на трещетке упрется в грани, так что надежно зафиксировать устройство не получится.
6. Далее, устройство ставится в посадочное место, закручиваются четыре винта, их затянуть нужно по максимуму. Две гайки на 12, которые вы открутили ранее, полностью затягивать не нужно, поскольку это приведет к тому, что вы не сможете отрегулировать положение рулевого колеса. Соберите всю конструкцию и опробуйте работу установленного замка.

И 406, а также агрегатом УМЗ-4216 укомплектованы автомобили «Газель». Эти моторы хорошо себя показали в составе коммерческих автомобилей. Но при всех достоинствах с данными установками случаются досадные поломки, такие как неисправности свечей

Очень важно знать, как диагностировать проблемы с ними и как проводится замена свечи зажигания («Газель»). Еще немаловажно знать, какие марки и бренды изделий применяются для этих автомобилей
