Что такое демультипликатор, его месторасположение

Для начала попробуем разобраться, что такое демультипликатор коробки передач, в каких случаях он нужен и где устанавливается.

Демультипликатор, который иногда называют понижающим редуктором, представляет собой дополнительный блок коробки, позволяющий получить удвоенное число передач. Его задача – создавать промежуточные режимы движения с половинным промежуточным увеличением мощности, что при правильном и своевременном использовании позволяет продлевать срок службы всей трансмиссии. Под своевременностью использования следует понимать движение под нагрузкой, когда ни одна из имеющихся передач не обеспечивает оптимальный режим езды.

Проще говоря, демультипликатор снижает уровень нагрузки на шестерни коробки, увеличивая в два раза общее количество передач.

Располагается этот дополнительный узел трансмиссии позади КПП, занимая в принципе немного места и позволяя при этом увеличить тягу транспортного средства при включении любой прямой передачи.

Поясним это на конкретном примере. Скажем, ваш автомобиль сильно загружен, и вы едете на участке с очень пологим и длительным подъёмом. Четвёртая скорость для вас неприемлема, поскольку машина просто не тянет, а такой режим работы для силового агрегата чреват многими неприятностями. На третьей скорости вроде бы всё нормально, тяги хватает, но вы вынуждены двигаться с меньшей скоростью, чем можно было бы, поскольку увеличение оборотов привело бы к резкому росту расхода горючего. А вот если бы была ещё одна передача между третье и четвёртой, это позволило бы двигаться в оптимальном для силового агрегата и трансмиссии режиме. Вот для чего нужен демультипликатор: он и предлагает такую возможность. Включение устройства, как правило, осуществляется с помощью кнопки, расположенной на рычаге КПП. Отметим, что реализовать возможность удвоения скоростей можно как увеличением, так и уменьшением передаточного числа. Устройства первого типа как раз и называются демультипликаторами, второго – делителями. В принципе, задачи у них схожие, но механизм реализации – разный.

Неисправности и ремонт

Ремонт КПП состоит из разборки узла, диагностики, починки или замены изношенных элементов. После восстановления работы механизма проводится обратная сборка узла и осуществляются испытания системы в работе. Можно обратиться в сервисный центр, но лучше выполнить руками своими ремонт раздаточной коробки.

Как проверить уровень масла

Уровень масла в коробке проверяют следующим образом. Отворачивают пробку картера. При проверке надо установить указатель картера в отверстие до упора. Масло из картера десятиступенчатой МКПП сливают через 3 отверстия. Из них 2 отверстия расположены в нижней части картера КПП, а третье — делителя. Из картера пятиступенчатой КПП слив происходит через 2 отверстия.

Замена масла

Чтобы поменять масло, нужно помыть картер КПП моторным маслом. Очистить магнитные пробки от частиц металла и заливать масло до верхней черты указателя. Уровень масла измеряют через 5 минут. При движении машины КПП должна работать без колебаний, скорости должны переключаться свободно и фиксироваться прочно. Сильный шум может указывать на износ подшипников валов, недостаточный уровень масла или плохое качество смазки в картере.

Как снять коробку

Снятие коробки передач осуществляется следующим образом:

1. Надо снять карданную передачу. Для этого откручивают 4 гайки крепежа.
2. Снимают ПГУ.
3. Демонтируют крепления стартера.
4. Отсоединяют трубку, которая идет к понижающему редуктору.
5. Демонтируют рычаг переключения передач.
6. Ставят домкрат между маховиком и поддоном мотора, и через деревянную подставку демонтируют мотор.
7. Откручивают гайки задней траверсы и снимают ее.
8. Демонтируют распорную тягу.
9. Откручивают болты крепежа кронштейна системы выпуска.
10. Подсоединяют таль к болтам и натягивают его.
11. Отвинчивают гайки крепежа к боковым подушкам мотора.
12. Откручивают болты, которые фиксируют КПП к ДВС.
13. Поднимают таль, отодвигают КПП от мотора до выхода первичного вала трансмиссии.
14. Вытаскивают коробку передач.

Как отрегулировать

Теперь нужно отрегулировать КПП, выполнить дефектовку узлов и деталей. Если они вышли из строя, заменяют новыми. Шлицевые соединения не должны иметь дефектов и сколов. Подшипники шестерен следует заменить, предварительно осмотрев место их установки, нет ли износа или участков, продавленных роликами.

Подшипники вала заменяют, так как в результате поломки и попадания в масло металлической стружки места качения подшипников получили повреждения, которые могут вызвать поломку КПП. Осматривают шестерни, выявляют повреждения, износ зубьев шестерен. Конические обоймы синхронизатора не должны быть деформированы или изношены. Направляющие валы не должны болтаться. Не должно быть повреждений на шлицах.

Как правильно собрать

Сборка КПП осуществляется в обратном порядке. Промежуточный вал устанавливают в корпус коробки передач. Монтируют подшипники — передний роликовый и задний сферический. Закручивают опорную шайбу. Фиксируют ее гайкой и закрывают заднюю крышку крепления сферического подшипника. Устанавливают прокладки. Вал должен вращаться легко, не должно быть заедания детали при движении.

Схема ремонта КПП КамАЗ-5320 с делителем

Для проведения ремонта КПП КАМАЗ-152 с делителем ее необходимо разобрать. Разбор включает в себя следующие шаги:

• для разбора коробки сначала потребуется демонтировать воздушный переключатель, вывернуть крепежные элементы;
• снять валик и вилку переключения КПП;
• следующим шагом станет демонтаж вилки и вала выжимного устройства, а также синхронизатора;
• далее необходимо открыть крышку заднего подшипника, открутив предварительно фиксирующие ее винты;
• произвести демонтаж подшипника и вала;
• также, чтобы открыть доступ к мультипликатору КПП, потребуется снять опорную роликовую шайбу, металлический стакан и подшипник ведомого вала;
• используя резиновый (не металлический) молоток или деревянный брусок, необходимо аккуратно достать подшипник из корпуса мультипликатора, стараясь не помять деталь;
• далее нужно снять стяжную и маслонагнетательную гайки при помощи соответствующих ключей;
• последним этапом разбора узла является демонтаж роликового подшипника, втулки, ведущей шестеренки КПП.

Далее следует осмотреть все детали и произвести замену износившихся, а затем собрать устройство, следуя вышеизложенной инструкции в обратном порядке.

Что нужно знать о трансмиссии

Трансмиссия машины состоит из следующих частей и узлов:

• силовая установка;
• коробка переключения передач;
• блок для включения задней передачи;
• трехвальный картер;
• защитная крышка агрегата.

Тип и устройство КПП напрямую зависит от модели грузовика. На данный момент большинство машин комплектуются пятиступенчатой коробкой передач механического типа. Трансмиссия может иметь КПП и на 10 передач. 5-ступенчатые преимущественно используются на КамАЗах, которые эксплуатируются в качестве индивидуальных грузовых машин. 10-ступенчатые актуальны для огромных автопоездов, транспортирующих внушительные грузы.

Модели КамАЗов, на которые устанавливаются эти два типа коробок:

• 55111;
• 43118;
• 4308;
• 5490;
• 5511;
• 53229;
• 53212;
• 53205;
• 53114;
• 65115 и многие другие.

Десятиступенчатая коробка отличается повышенной мощностью. Ее разрабатывали конкретно для машин, эксплуатация которых осуществляется в тяжелых условиях, например, на неподходящем для езды грунте, горном рельефе, с транспортировками габаритных и массивных грузов.

Главная конструктивная особенность этой коробки – появился редуктор, позволяющий работать в двух режимах, конкретно – в пониженном и повышенном. Он имеет улучшенный синхронизатор. Мощность трансмиссии существенно возросла именно за счет делителя режимов. Он необходим для уменьшения нагрузки на двигатель, что положительно сказывается на его работоспособности и коэффициенте полезного действия.

При движении в облегченном режиме рычаг делителя должен находиться в опущенном состоянии. Если предполагается езда с грузом, его нужно перевести в поднятое состояние.

Вне зависимости от типа включаемой передачи – как пониженной, так и скоростной, обязательно использование системы сцепления. Водитель воздействует на нее с помощью соответствующей педали в кабине.

Правила переключения в разных условиях

Водитель должен знать, как для контроля транспортного средства переключить скорости:

• на подъеме;
• двигаясь на спуске;
• передвигаясь по гололеду и обледенелых участках дорожного покрытия;
• при заносе.

На подъеме

Особенности управления коробкой передач КамАЗ на подъеме:

• езда в гору должна осуществляться на повышенной передаче;
• переключаться с первой скорости на вторую нужно выжав два раза педаль сцепления;
• при выполнении маневра нужно одновременно выжать газ и педаль подачи топлива;
• при движении на подъеме нельзя сбрасывать обороты двигателя меньше, чем на 2 тысячи в минуту (в противном случае мотор заглушится).

На спуске

Правила управления трансмиссией КамАЗ при движении на спуске:

1. При езде на спуске не допускается глушение двигателя, поскольку остановка силового агрегата станет причиной блокировки гидроусилителя рулевого управления.
2. Во время движения на спуске не допускается выключение системы дополнительного торможения. Также нельзя выжимать педаль сцепления до упора.

Современные автомобили КамАЗ оборудуются тормозной системой с двойным усилием, соответственно, помимо торможения двигателем, используется дополнительный узел остановки силового агрегата. Если движение на спуске осуществляется со включенным вспомогательным торможением, то выключение сцепления и переключение передач не допускаются.

Обледенелые участки

Особенности управления автомобилем КамАЗ по гололеду и обледенелых участках дорожного покрытия:

1. Передвижение по гололеду на машине должно осуществляться с максимально допустимым запасом скорости и хода. Соблюдение этого нюанса позволит избежать дорожно-транспортного происшествия при аварийной ситуации.
2. При выполнении торможения необходимо использовать активную дополнительную систему остановки силового агрегата.
3. Если во время движения произошла аварийная ситуация, нужно остановить колеса прицепа. В противном случае возможен занос авто.
4. Торможение двигателем допускается в исключительных случаях, поскольку это становится причиной быстрого износа элементов мотора. Но в экстренных ситуациях такой маневр позволит снизить протяженность тормозного пути.
5. При выполнении торможения нельзя допустить проскальзывания колеса. Для этого рекомендуется вовремя активировать пониженную передачу, поскольку она снизит обороты коленчатого вала мотора.

Во время заноса

Правила использования коробки передач во время заноса:

1. В такой ситуации не допускается выжимание педали сцепления, поскольку это приведет к более сильному развороту.
2. Во время заноса нужно вывернуть рулевое колесо в его сторону. В частности, если корпус авто несет вправо, то руль, соответственно, прокручивается также вправо.
3. Если во время заноса автомобиль буксует, необходимо прекратить передвижение и выключить работу моста дифференциала. Сам регулятор для выполнения этой задачи расположен на приборной комбинации. После отключения устройства на щитке отобразится соответствующий значок. Затем нужно начинать двигаться на повышенной передаче со второй скорости.
4. После того, как водитель справится с заносом, необходимо включить дифференциал.

Схема переключения передач КамАЗ

Схема переключения передач (от простой к сложной) зависит от типа КПП, установленной на автомобиль КамАЗ.

Например:

• схема переключения КПП модельного ряда 14 предусматривает пять передних передач и одну заднюю (коробка передач КамАЗ такого модельного ряда не рассчитана на перевозку грузов выше 10 тон или буксировку прицепов);
• схема переключения КПП модельного ряда 15, в состав которой входит редуктор (разделитель), предусматривает пять передних передач и одну заднюю, а также используя делитель возможно включение скорости низшего тягового диапазона (передач становиться вдвое больше);
• схема переключения передач КПП ZF КамАЗа предусматривает переключение скоростей в несколько стадий: 1В – 2В – ЗВ – 4Н – 4В – 5Н – 5В обеспечивает быстрый разгон при нормальных эксплуатационных условиях. 1Н -2Н-ЗН-4Н-4В-5Н-5В – сложные эксплуатационные условия в начале движения и т.д.

Если рассмотреть простейший вариант, механическая трансмиссия грузового автомобиля КамАЗ работает в двух режимах: первичный («Н») и вторичный («В»). Разделение передач на два режима значительно снизила нагрузку на ДВС автомобиля.

Читать далее: Шумит и воет коробка передач ВАЗ 2109: почему КПП гудит, а при выжиме сцепления шум пропадает, причины и как их устранить, описание с видео

Переключение режимов осуществляется посредством специального рычажка:

• рычажок опущен — облегченный режим движения автомобиля;
• рычажок поднят – движение автомобиля в режиме больших нагрузок.

Для снижения нагрузки на ДВС автомобиля используют делитель (редуктор) — механизм с механическим принципом действия, активирующийся посредством переключателя на кулисе. Основная его функция заключается в увеличении передаточного числа КПП.

Составляющие конструкции на примере КПП модельного ряда 15:

• вентиль управления делителем;
• редукционный клапан;
• клапан включения делителя;
• воздухораспределительный механизм;
• патрубок распределения воздуха;

С точки зрения водителя переключать передачи на КамАЗе нужно следующим образом:

• первая передача – влево и вверх (при условии, что рычаг изначально находился в нейтральном положении);
• вторая передача – вправо и вверх;
• третья – вниз по центру;
• четвертая – вверх, право и еще раз вверх;
• пятая – вниз справа.
• задняя – влево и вниз.

Положение рычага делителя на порядок переключения и на расположение передач не влияет.

Управление делителем

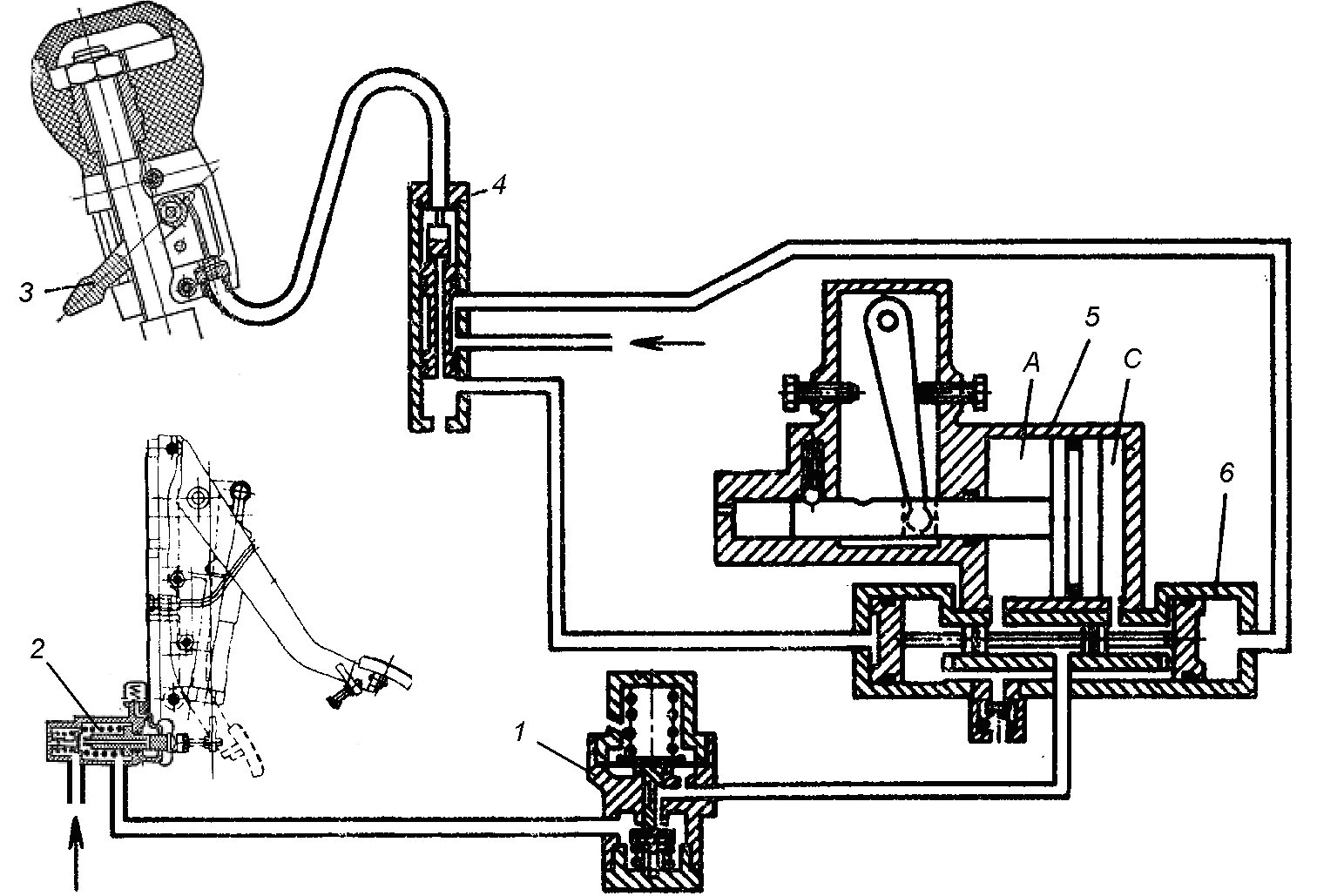

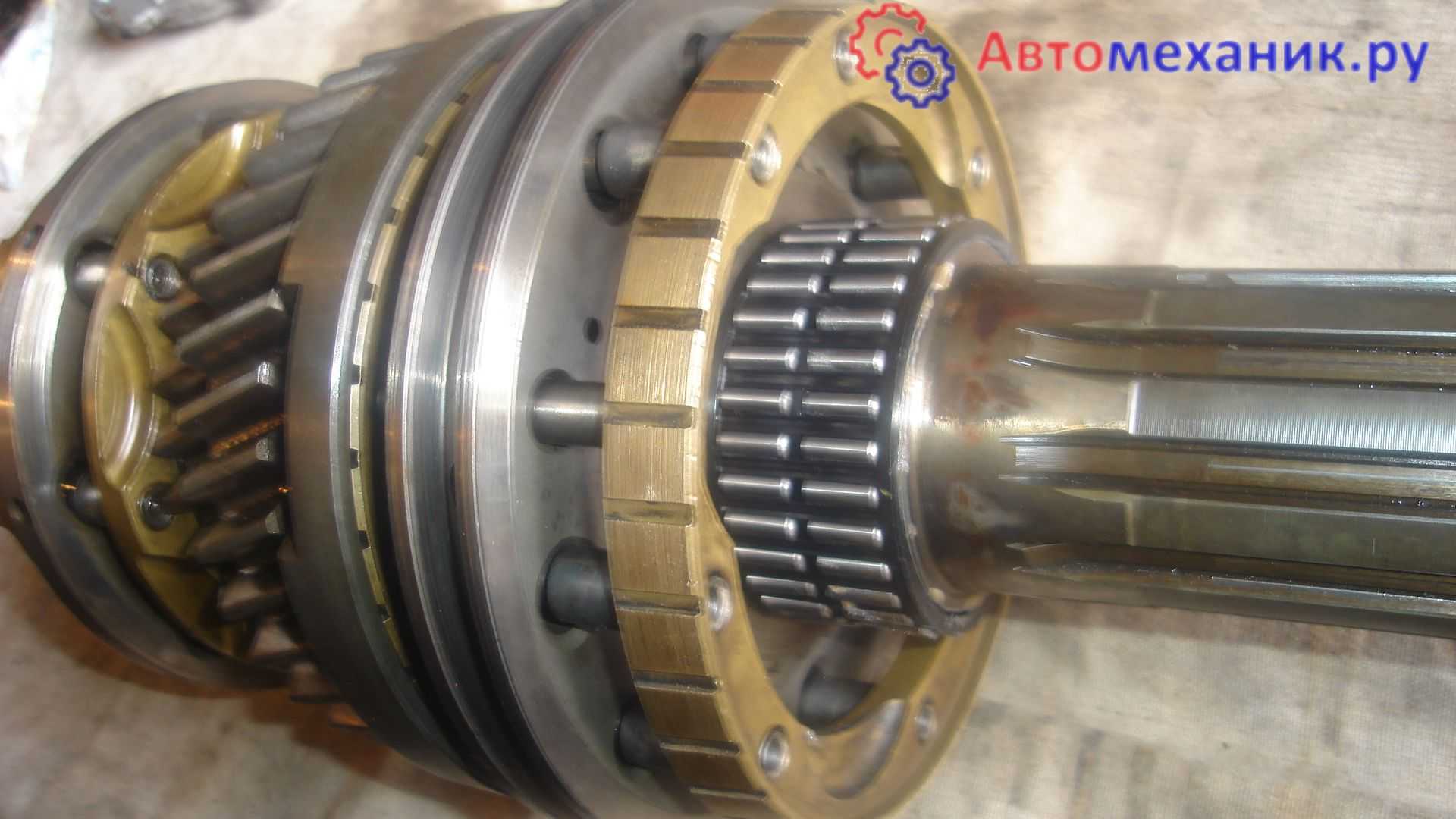

КПП и делитель на КамАЗе предусматривают стандартный механический режим управление. Управление коробкой представляет собой механизм выбора передачи с тремя вилками, отвечающими за передаточные числа. Система управления делителем (сокращенно — МППД, механизм переключения передач делителя) предусматривает лишь одну вилку, смонтированную на собственном валу, выходящем из корпуса коробки и соединяемом с рычагом сзади. Для взаимодействия вилки с муфтой используется сухарь делителя, смонтированный в каретке синхронизатора.

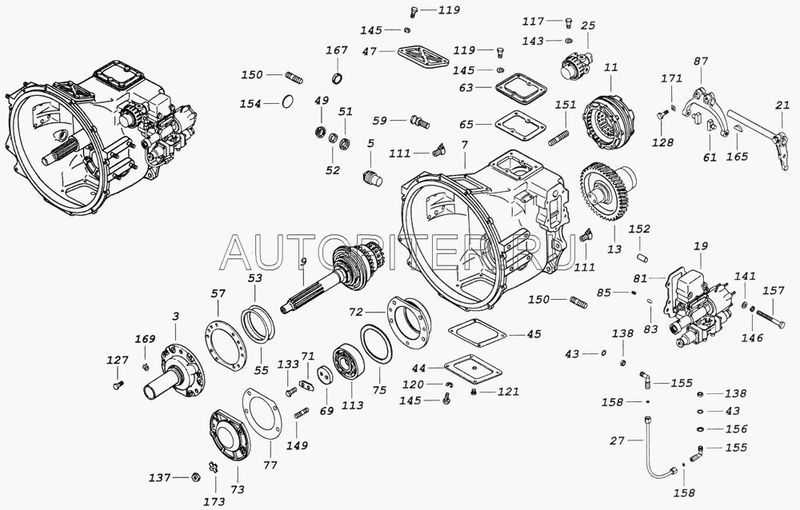

Разборка позволяет выделить осмотреть основные компоненты и узлы:

• Золотниковый краник управления делительным редуктором, смонтированный на опоре рычага переключения скоростей. Предусматривает две фиксированных позиции: прямая и понижающая передачи.
• Редукционный клапан, отбирающий сжатый воздух из пневматической системы грузовика и стравливающий воздух в случае избыточного повышения давления. От данного клапана происходит подача воздуха на управляющий кран и клапан активации делителя, образуя два контура пневмосистемы управления делителем.
• Клапан активации делительного редуктора, отвечающий за подачу сжатого воздуха на МППД при отключении сцепления, что позволяет включать и выключать понижающую передачу параллельно переключению скоростей основной КПП.
• Непосредственно МППД, в его состав входит расположенный внутри цилиндра поршень, шток которого подключен к рычагу на валике вилки механизма. В случае поступления сжатого воздуха происходит смещение поршня в том или ином направлении, переключающее режим работы.
• Воздухораспределительная трубка делителя, отвечающая за подачу сжатой воздушной массы в цилиндр МППД с определенной стороны поршня, что обеспечивает его смещение и включение нужной передачи делителя.

• Веста седан или универсал что лучше



• Как занизить уаз хантер



• Сильная вибрация ваз 2104



• Датчик коленвала камаз 5490 где находится



• Черный дым из выхлопной трубы бензин карбюратор нива

Устройство и принцип работы

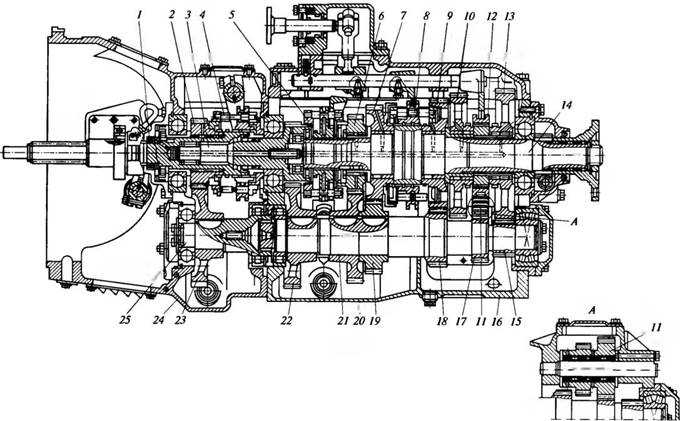

Рассмотрим расположение и устройство коробки передач автомобиля КамАЗ. На КамАЗах установлены механические КПП. Они имеют 5 скоростей. Переключение КПП происходит посредством нажатия педалей сцепления и перемещением рычага КПП в нужную позицию. Поскольку машина имеет большой вес, то переводить КПП с одной передачи на другую надо в несколько этапов.
