Не открывается кран печки газель бизнес

описание системы охлаждения на автомобиле Волга ГАЗ 31105

скачать фото на мобильник

описание автомобиля Волга ГАЗ 31105 руководство технического обслуживания и ремонта

система охлаждения двигателя ЗМЗ 406 автомобиля Волга ГАЗ 31105 Схема системы охлаждения автомобиля Волга ГАЗ 31105 1 — сливной кран блока цилиндров двигателя; 2 — радиатор отопителя; 3 — кран отопителя; 4 — двигатель; 5 — дроссельный узел; 6 — термостат; 7 — датчик указателя температуры; 8 — датчик контрольной лампы перегрева охлаждающей жидкости; 9 — электровентилятор; 10 — датчик включения электровентилятора; 11 — радиатор двигателя; 12 — пробка расширительного бачка; 13 — расширительный бачок; 14 — пробка сливного отверстия радиатора; 15 — насос охлаждающей жидкости; 16 — основной клапан термостата; 17 — байпасный клапан термостата;

А — термостат закрыт; В — термостат открыт

Система охлаждения — жидкостная, закрытого типа, с принудительной циркуляцией. Система охлаждения автомобиля Волга ГАЗ 31105 состоит из насоса, радиатора двигателя, вентилятора, термостата, расширительного бачка, рубашки охлаждения (протоков в блоке и каналов в головке блока цилиндров двигателя ЗМЗ 406), соединительных шлангов и трубок, а также радиатора и крана отопителя. Насос охлаждающей жидкости — центробежного типа, установлен в передней части блока цилиндров и приводится от шкива коленчатого вала поликлиновым ремнем. Насос обеспечивает постоянный поток охлаждающей жидкости в двигателе. Тепловой режим двигателя ЗМЗ 406 задается параметрами термостата и датчика включения вентилятора радиатора. Распределением потоков жидкости управляет термостат с двумя клапанами; основным и байпасным. На холодном двигателе основной клапан закрыт, и вся охлаждающая жидкость циркулирует по малому кругу — через рубашку охлаждения блока и головки блока цилиндров, минуя радиатор двигателя и сразу возвращаясь в насос. Это ускоряет прогрев холодного двигателя. При температуре 80-84°С основной клапан термостата начинает открываться, пропуская часть жидкости по большому кругу, а байпасный клапан термостат закрывается.

При температуре 94°С основной клапан термостата открыт полностью, а байпасный закрыт и вся жидкость циркулирует через рубашку охлаждения, затем через основной клапан термостата и радиатор двигателя, образуя большой круг циркуляции. Охлаждающая жидкость, проходя через радиатор, охлаждается, отдавая часть тепла окружающему воздуху. Радиатор — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновые уплотнительные прокладки обжатием опорных пластин по фланцам бачков. На пластинах остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля ГАЗ 31105, а также для крепления кожуха вентилятора к радиатору. Вентилятор — с шестилопастной пластмассовой крыльчаткой. Приводится во вращение электродвигателем. Электродвигатель включается по команде датчика, установленного в левом бачке радиатора при температуре охлаждающей жидкости 92 °С. В малый круг системы охлаждения включен радиатор отопителя. Количество охлаждающей жидкости, проходящей через радиатор отопителя, не зависит от термостата и регулируется только краном отопителя. С 2005 г. на автомобили Волга ГАЗ 31105 устанавливается кран отопителя с пневмоприводом (см. «Система отопления и вентиляции»).

Расширительный бачок — пластмассовый, установлен на кронштейнах над вакуумным усилителем тормозов. Расширительный бачок соединен пароотводящими шлангами с патрубком левого бачка радиатора (вверху) и со штуцером в крышке корпуса термостата, а также наполнительным шлангом — с насосом через тройник, установленный в нижнем шланге радиатора. На расширительном бачке имеется метка МАХ, показывающая верхний уровень охлаждающей жидкости в расширительном бачке. Расширительный бачок закрыт резьбовой пробкой. Герметичность системы обеспечивается клапанами в пробке расширительного бачка. Выпускной клапан поддерживает избыточное давление в системе на горячем двигателе (за счет этого температура кипения жидкости повышается до 115°С и уменьшаются ее потери на испарение). Впускной клапан открывается при понижении давления в системе охлаждения (на остывающем двигателе). Система охлаждения заполнена 10,5 л незамерзающей жидкости «Тосол». Для слива охлаждающей жидкости в нижней части правого бачка радиатора выполнено сливное отверстие, закрытое резьбовой пробкой, а на левой стороне блока цилиндров предусмотрен сливной кран.

марки автомобилей При использовании материалов сайта активная ссылка на car-exotic.com обязательна! car-exotic.com

правильно сделать охлаждения двс 406. не кипит и не холодно.

Поддержка и обслуживание электрического крана

Для эффективной и безопасной работы электрического крана печки газели необходимо обеспечивать его регулярную поддержку и обслуживание. Ниже приведены основные меры по поддержке и обслуживанию электрического крана:

Проверка рабочих параметров: Регулярно проверяйте все рабочие параметры электрического крана, включая его напряжение, ток, сопротивление и другие характеристики. Если обнаружена любая аномалия, сразу же принимайте соответствующие меры.
Очистка и смазка: Проводите регулярную очистку электрического крана от грязи, пыли и других загрязнений. Это поможет предотвратить поломки и снизить износ деталей. Кроме того, регулярно смазывайте подвижные части крана, чтобы обеспечить их плавное движение.
Проверка уровня жидкости: Проверяйте уровень жидкости в электрическом кране и доливайте дистиллированную воду или диэлектрическую жидкость при необходимости. Не допускайте переполнения или недостатка жидкости, так как это может привести к поломкам.
Проверка соединений: Регулярно проверяйте все соединения электрического крана, включая электрические провода, розетки и разъемы. При необходимости очищайте и затягивайте соединения. В случае обнаружения повреждений или коррозии, замените соответствующие детали.
Тестирование безопасности: Регулярно проводите тестирование безопасности электрического крана, чтобы убедиться, что он соответствует требуемым нормам и обеспечивает безопасную работу. Проверьте работу предохранителей, автоматов, термозащиты и других систем защиты.
Обучение и периодическая проверка: Проводите обучение операторов и периодическую проверку их знаний и навыков по работе с электрическим краном. Убедитесь, что все сотрудники хорошо знают принцип работы и правила эксплуатации крана для минимизации рисков возникновения аварий и несчастных случаев.

Следуя этим рекомендациям, вы сможете поддерживать и обслуживать электрический кран печки газели в хорошем рабочем состоянии, обеспечивая его бесперебойную и безопасную работу.

Причины неисправностей

Если нареканий на работоспособность других компонентов системы отопления на ГАЗели у автовладельца нет, но при этом на ходу воздух в салон подаётся холодным зимой, либо летом дует горячим, несмотря на перевод заслонок в соответствующее положение, то тут наверняка всё дело в заслонках.

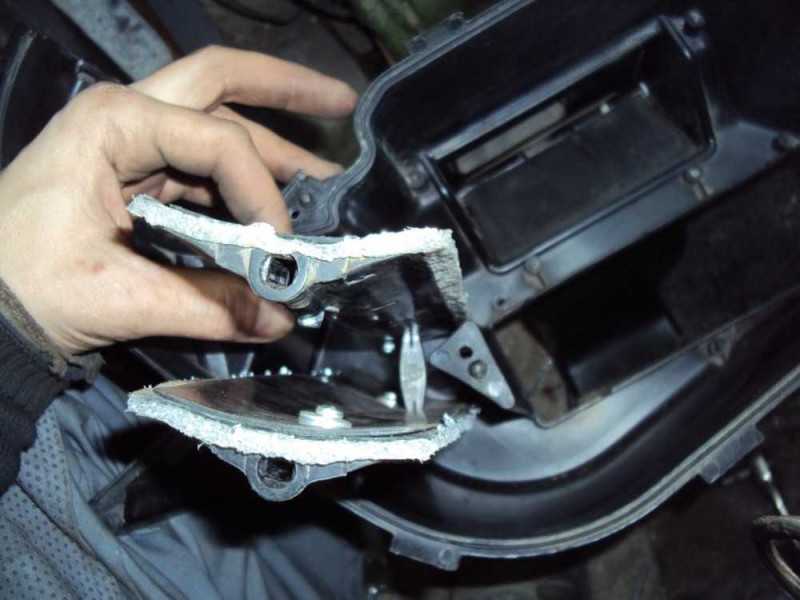

Ситуаций может быть несколько в случае поломки или неисправностей заслонок:

Воздух проходит через радиатор, в то время как требуется его движение в обход без предварительного нагрева, что актуально в тёплое время года.
Воздух из-за неисправных заслонок поступает в обход радиатора отопителя, хотя водитель переключил печку в режим обогрева.
Заслонки застряли в промежуточном положении. Это не позволяет получить необходимое количество тепла зимой. Печка работает, но в салоне всё равно холодно.

Пара заслонок, синхронная работа которых нарушена, не могут при неисправностях подавать забортный воздух через радиатор или напрямую в салон без предварительного подогрева по двум основным причинам:

Сломан привод. Он механический, и из строя выходит очень редко. Привод подсоединяется к регулятору на передней панели с правой стороны блока управления отопителем, и идёт к заслонкам. Вероятность его поломки крайне мала. Проверить работу довольно просто. Требуется добраться визуально до заслонок и покрутить регулятор, меняя положение элементов. Если они не движутся, есть вероятность, что привод оборвался. Подобная проблема больше актуальна для сильно изношенных ГАЗелей с большим пробегом. Для ремонта его потребуется отсоединить или отрегулировать, если привод растянулся или ослаб.
Сломалась перемычка. Между заслонками находится специальная перемычка. Фактически именно её приводит в движение специальный привод, и с помощью этой перемычки заслонки меняют своё положение. Облом перемычки происходит достаточно часто, из-за чего автовладельцам приходится обращаться в автосервис, либо ремонтировать узел своими силами.

Столкнувшись с подобной неисправностью, есть смысл попробовать провести ремонт самостоятельно. Здесь особые навыки или специальные инструменты не потребуется. Процедура осуществляется в гаражных условиях при минимальном базовом наборе инструментов и материалов.

Принцип действия электрического крана

Электрический кран состоит из трех основных частей: электромагнитного клапана, привода и управляющей системы. Когда печка требует газа для сгорания, управляющая система отправляет сигнал на электромагнитный клапан, который в ответ открывает газовый поток. Когда печка перестает нуждаться в газе или возникает опасность, управляющая система отправляет сигнал на электромагнитный клапан, который последовательно закрывает газовый поток.

Процесс открытия и закрытия газового потока осуществляется управляющей системой, которая может быть автоматической или ручной. В автоматическом режиме управляющая система получает информацию о температуре в печке и самостоятельно регулирует газовый поток, чтобы поддерживать оптимальную температуру. В ручном режиме оператор может вручную управлять краном для открытия или закрытия газового потока.

Преимущества электрического крана	Недостатки электрического крана
1. Автоматическое управление газовым потоком улучшает энергоэффективность системы.	1. В случае сбоя электропитания, кран не может функционировать, что может вызывать проблемы с питанием печки.
2. Возможность регулировки газового потока, что позволяет поддерживать оптимальную температуру.	2. Необходимость проведения регулярного обслуживания и технического обслуживания для обеспечения нормальной работы.
3. Высокая надежность и долговечность при правильной эксплуатации.	3. Более высокая стоимость по сравнению с другими типами кранов.

В целом, электрический кран является надежным и эффективным решением для управления газовым потоком в печке газели. Он обеспечивает автоматическую или ручную регулировку газового потока, что способствует оптимальной работе системы и повышает безопасность. Тем не менее, необходимо помнить о регулярном техническом обслуживании, чтобы обеспечить надежность и долговечность крана.

Характеристики и устройство автомобиля ГАЗ 3302

Благодаря качественной работе конструкторов горьковского автозавода, устройство ГаЗ 3302 получилось очень простым в обслуживании и ремонте. Изначально, машина получила силовой агрегат, соответствующий мировым стандартам. На первые машины устанавливался бензиновый двигатель ГАЗ 3302 (ЗМЗ-4025). Его рабочий объем (2,445) и степень сжатия (6,7) позволяли развивать мощность до 90 лошадиных сил. Позже «Газель» стала комплектоваться двигателем ЗМЗ-4026 (100 л.с.), а затем семейством двигателей ЗМЗ-406. На эту модель устанавливался и дизельный двигатель, но он так и не стал популярным, так как требовал доработки подвески, трансмиссии и тормозной системы. Сейчас выпускаются модели с дизельным мотором и модернизированной трансмиссией.

Коробка передач ГАЗ 3302 за годы выпуска не претерпела особых изменений, так как изначально была сконструирована очень удачно. Это трехвальная, пятиступенчатая и полностью синхронизированная конструкция с оптимальными, для данного типа машин, передаточными числами (I — 4,05; II — 2,34; III — 1,395; IV — 1,0; V — 0,849; 3X — 3,51). Главный редуктор ГАЗ 3302 гипоидного типа с передаточным числом 5,125. Такие величины передаточных чисел сделали «Газель» способной динамично разгоняться и преодолевать крутые подъемы даже с максимальной загрузкой (1500 кг).

Надежная тормозная система и мощная рама ГАЗ 3302 в сочетании с малой погрузочной высотой, сделали авто самым востребованным малотоннажным грузовиком. Для городской эксплуатации не нужно специальных разрешений, так как автомобиль может двигаться под знаки, запрещающие движение грузовиков. Максимальная скорость 115км/час дает возможность совершать, как короткие, так и длинные междугородние рейсы. Удобная и просторная кабина и эргономическое кресло водителя пришлись по душе всем, кто ездит на «Газели» на протяжении многих лет. Практичная панель приборов ГАЗ 3302 дает возможность максимально контролировать все параметры работы машины.

Технические характеристики некоторых моделей ГАЗ 3302

Характеристики моделей	ГАЗ 3302 дизель	ГАЗ-33023	ГАЗ 330202 2.3
Мощность двигателя	120 л.с.	108 л.с.	98 л.с.
Максимальная скорость	115 км/ч	130 км/ч	115 км/ч
Грузоподъемность	1600 кг	1500 кг	1500 кг
Годы выпуска	С 2003	С 2003	2003-2009

Основные преимущества автомобиля:

приемлемая цена;
простота конструкции;
отличная маневренность и динамика;
низкая погрузочная высота платформы;
доступность запасных частей и агрегатов;
надежность работы в любых климатических условиях.

Полный обзор малотоннажного автомобиля ЗИЛ 5301 тут.

Описание и технические характеристики труженика под номером 3307 здесь.

ГАЗель 405 двс ОТОПЛЕНИЕ Причина неисправности, устранение. Газель НеБизнес, не работает печка. Ищем причину.

Газель бизнес перестало дуть горячий воздух только холодный

регулировка сцепления газель бизнес двигатель 4216

1. недостаточно антифриза/тосола в радиаторе. Это самая простая «тупая причина». Решается доливкой антифриза/тосола.

2. не работает кран печки под капотом, который тросиком из салона закрывает/открывает ход тосолу через печку. Либо сам этот тросик не фурчит. В практике не встречал, поэтому решения не предложу. Диагностируется элементарно — крутиш ручку регулятора температуры в салоне и смотриш чо происходит с этим самым регулятором. Удобнее делать с напарником.

3. забит рабиатор печки. Причем забит может быть снаружи (т. е. всяккие мухи/тополинный пух/прочее дермо, которое попадает через заборное отверстие под между лобовухой и капотом) либо изнутри (ржавчина/всякая х… ня которую барыги и «талантливые» водители льют в радиатор) . Если в вашей тачке ести салонный фильтр то радиатор печки снаружи будет чистый, а засртся именно фильтр и его надо будет поменять/почистить. Описывать не буду — ищете по форуму, есть путвая ветка как это делается. Если забит изнутри, то я делел так (успешно примененно на 2-х из 2-х марках 90 кузова у товарищей) : берем таз/ведро. наливаем теплую/горячую воду. растворяем там лимонную кислоту сколько не жалко (можно и без кислоты тоже помогает) . ещ нужен насос (например погружной с дачи) . снимаем входной и выходной патрубки печки. с помощью шлангов и хомутов подходящего диаметра нужно собрать систему чтоб насос накачивал воду из таза в печку, а из печки вода сливалась бы обратно в таз. включаем и гоняем тоже сколько не жалко по времени. эффект наблюдался в обоих моих случаях. причем в одном случае продавить воду через радиатор в прямом направлении насосо вообще не смог — слетали шланги. прришлось качнуть в обратном направлении — вылетела небольшая кучка дерма и вс потекло. Поэтому есть смысл качнуть сначала в прямом направлении а потом в обратном. Если руки растут не слишком далеко от головы то ничего сложного нет. тосол из системы сливать не нужно. конечно при снятии шлангов с печки пара стаканов прольется — поэтому потом нужно проконтрорлировать уровень в радиаторе.

4. сломан рычаг (а именно его крепление к штоку) , который поворачивает заслонку внутри печки и направляет воздух через/мимо радиатора печки. Здесь прав Vamer. такая причина встретилась на других двух марках 90 кузова у друзей и на мом лично. Небольшое уточнение. у меня форма этого рычага (см. вложение) Г-образная и крепилась к штоку хлипким болтиком. причем закручивать его надо было со стороны двигателя — практичеки нереальная задача. В одном случае болт вообще обломился, а во втором ослабился и рычаг начал провисать и не мог выполнять свою функцию. решили вопрос высверливанием старого болта длинным тонким сверлом. при этом родная резьба естесно похе. р. илась. далее в получившееся отверстие вставляем подходящий по длинне и диаметру болт, а со стороны двига на него накручиваем гайку. В общем нужны ловкие пальцы, а лучше длинный пинцет.

Итог: вс вышеперечисленное проделывал лично на четырх разных авто. в 2-х случаях — забит радиатор изнутри, в 2-х других случаях — сломано крепление рычага. Эффект гарантирован. Все машины марк2 jzx90.

Практичеки во всех сервисах в таких случаях говорят что «завоздушило» печку. Это можно считать разновидностью причины 3. Но ИМХО это вообще чушь, т. к. я сам разбирал печку до радиатора раз 8 и учытывая расположение впускные и выпускные патрубков радиатора печки его просто не может завоздушить — весь воздух в рабочем порядке под давленнием полюбому улетит в радиатор!!!

Принцип работы электрического крана

Когда электрический кран включается, управляющая электроника подаёт сигнал на электромагнит, который создаёт магнитное поле. Это поле притягивает магнитную арматуру, приводя клапан в открытое положение. Таким образом, газ или жидкость начинают поступать по трубопроводу.

При выключении электрического крана управляющая электроника отключает подачу электрического тока на электромагнит. Это приводит к снятию магнитного поля и отпусканию магнитной арматуры. Клапан приходит в закрытое положение, прекращая подачу газа или жидкости.

Электрический кран используется во многих областях промышленности и бытовых приложений. Он позволяет автоматизировать процесс управления потоком вещества и увеличить безопасность работы системы.

Неисправность крана отопителя печки

Так как в теплый сезон кран не используется, то при включении печки в наступившие холода водитель может столкнуться с неисправностью. Основных проблем с краном отопителя печки три.

Закисание крана, связанное с длительным неиспользованием печки в теплое время года. Весной, летом и осенью печка используется только для вентиляции воздуха, поэтому рычаг переключения крана переведен в крайнее левое положение. За этот срок заслонка крана может закиснуть, что приводит к невозможности включения печки. На ранних стадиях неисправность проявляется слабой подачей горячего воздуха даже при максимально открытой заслонке. Применив излишнюю силу при закисании крана его можно и вовсе сломать. Неисправность нельзя назвать критичной, однако перед зимними холодами ее необходимо устранить.
Подтекание крана из-за разгерметизации корпуса, когда уплотнительные кольца и сальники изнашиваются, что приводит к неполному закрытию крана. Следствием этого является понижение уровня охлаждающей жидкости в бачке и, соответственно, во всей системе охлаждения движка. Подтекание крана проявляется влажными пятнами на ковролине, запахом антифриза в салоне и жировым следом в нижней части лобового стекла.
Заклинивание крана продуктами разложения антифриза и другим мусором. Неисправность проявляется сходным образом с закисанием крана, однако причина ее другая. Накапливающиеся в механизме крана отложения антифриза и грязь приводят к заклиниванию крана, что не позволяет регулировать уровень жидкости, поступающей в радиатор печки.

Если закисание и заклинивание крана — серьезная, но не критичная поломка, то неисправность, связанную с подтеканием крана, лучше устранить как можно скорее. Иначе из-за снижения уровня охлаждающей жидкости может пострадать вся система охлаждения двигателя авто.

Отопитель Газель бизнес поиск неисправностей.

Что делать если что-то в отопителе не работает? Благодаря конструкции отопителя затруднена диагностика при отказе в работе его частей. Изначально как всегда необходимо проверить предохранитель.

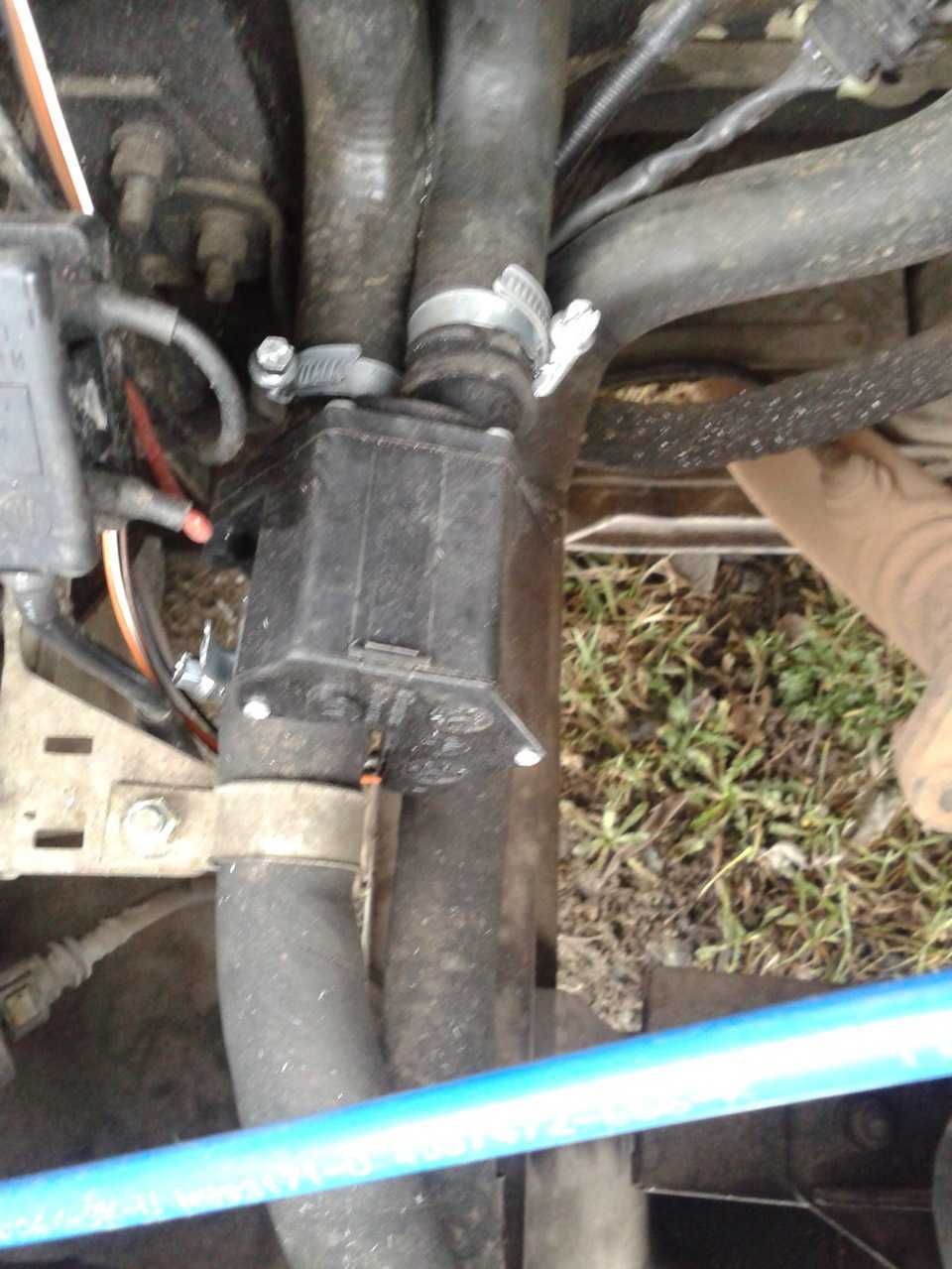

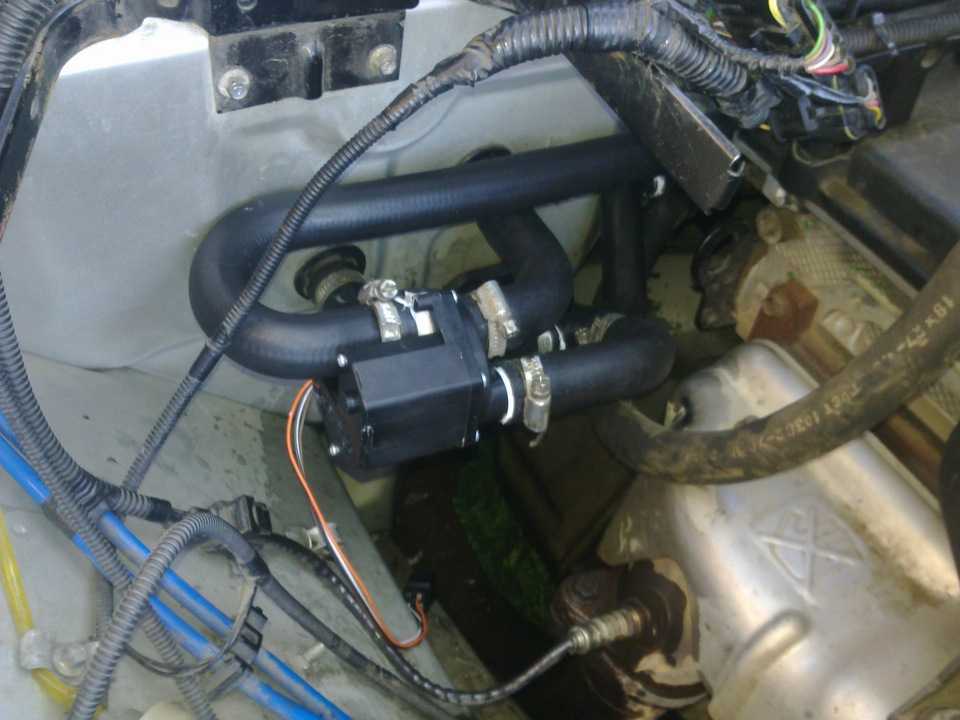

Проверка крана отопителя.

При эксплуатации отопителя Газель бизнес может появиться проблема подачи горячего воздуха при включении вентиляции или наоборот холодного воздуха при включении отопителя. Причина в том, что не срабатывает кран отопителя. Он не открывает или не перекрывает подачу охлаждающей жидкости в радиатор отопителя. Конструкция крана достаточно простая и в то же время несколько сложнее аналогичного крана установленного на Газель рестайлинг. Всё дело во встроенном блоке управления краном,

Для поиска причины отказа крана отопителя понадобится кусок медного провода и контрольная лампа. Специальных знаний и навыков для определения неисправности не нужно.

Для начала необходимо проверить наличие плюса и минуса на разъёме подключенном к крану. Делается это контрольной лампой подключив её щупы (провода) к черному и белому проводу разъёма. Если контрольная лампа не горит, то переместите провод подключенный к чёрному проводу на металлическую деталь двигателя где есть хороший минус. В том случае если лампа загорит, то устраните обрыв в чёрном проводе или зачистите его крепление к кузову. Если лампа и в этом случае не загорит,то необходимо проверить предохранитель F13 и исправность провода от него до разъёма.

Читать дальше: Блок кн на брелке starline

При наличие плюса и минуса на разъёме небольшим куском медного провода попеременно соедините чёрный провод с коричневым и зелёным проводом. При исправном редукторе крана отопителя будет слышен характерный звук его работы. Если ни чего не происходит, то кран необходимо заменить.

Проверка моторедукторов.

Проверку моторедукторов заслонок обдува стёкол и дефлекторов можно проверить, не снимая панели полностью. Достаточно снять её нижнюю часть. Моторедуктор главной заслонки доступен со стороны водителя. Для проверки моторедукторов необходимо отключить разъём его электродвигателя, разъём с фиксатором, и подключить к нему тестер в режиме вольтметра или контрольную лампу. При включенном зажигании и отопителе необходимо нажать на кнопку, которая управляет этой заслонкой. Контрольная лампа при этом должна загореть. Если лампа горит, а моторедуктор не работает, то его необходимо заменить.

Если Вы, находитесь в дороге, не имейте возможности заменить привод заслонки на обдув стёкол, то можно снять тягу с рычага заслонки с водительской стороны и повернуть её в ручную зафиксировав в открытом положении. Для открытия заслонки с пассажирской стороны потребуется открутить винты крепления моторедуктора и, повернув его корпус так же зафиксировать.

Проверка электродвигателя и регулятора оборотов.

Для проверки электродвигателя вентилятора отопителя и причины его отказа, если вентилятор не работает, потребуется снять воздухозаборник в подкапотном пространстве. Внутри открывшегося окна будет видно два провода с разъёмом. Для проверки питания подключите контрольную лампу выводам разъёма и при включенном зажигании поверните регулятор оборотов отопителя в сторону максимальных оборотов. Контрольная лампа при этом должна гореть ярко. При повороте рукоятки в сторону минимальных оборотов яркость лампы должна уменьшиться. Это свидетельствует об исправности регулятора оборотов.

Если контрольная лампа горит, а вентилятор не вращается, то его электродвигатель неисправен. Для проверки замерьте сопротивление между выводами электродвигателя в разъёме. Неисправность электродвигателя может быть вызвана зависанием щёток. В этом случае можно попробовать постучать по корпусу отопителя. При этом работа вентилятора может восстановиться до его следующего выключения, возможно больше, но доехать при этом до сервиса можно в тепле.

Если контрольная лампа не горит, при проверке питания, неисправен регулятор оборотов. При неисправности регулятора оборотов, временно можно соединить проводом плюсовой провод на разъёме с предохранителем около аккумулятора. Это позволит добраться до гаража или сервиса в зимний период.

Как снять отопитель Газель бизнес и разобрать его в виду большой трудоёмкости описать тут не имеется возможности, но подробную инструкцию с фотографиями Вы можете скачать с файлообменника «Отопитель Газель».

Ниже приведена принципиальная электрическая схема подключения отопитель Газель бизнес и вентиляции.

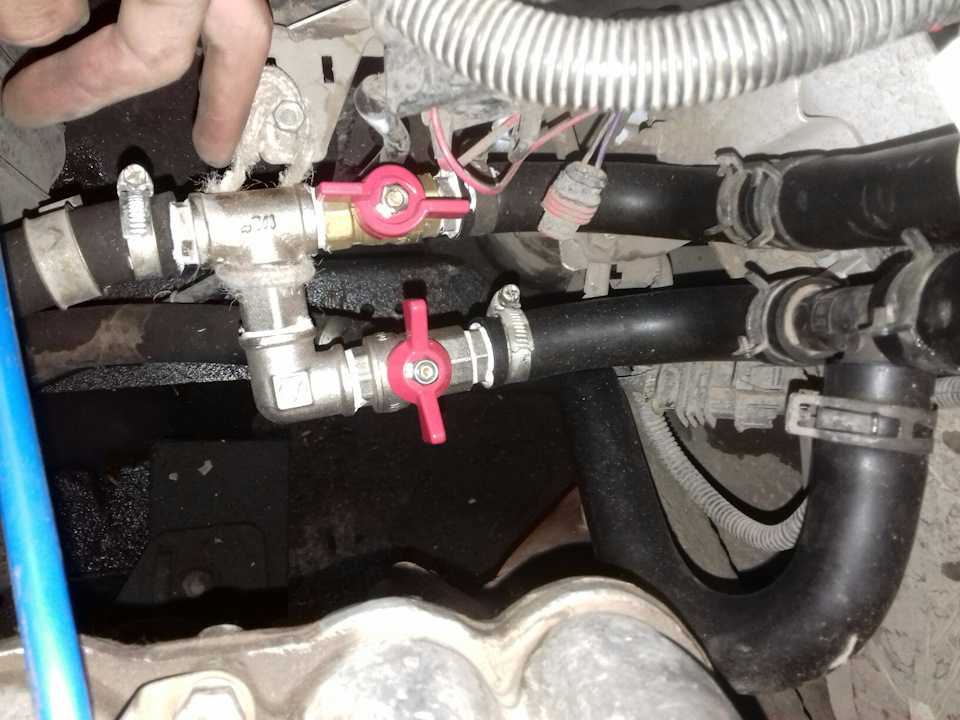

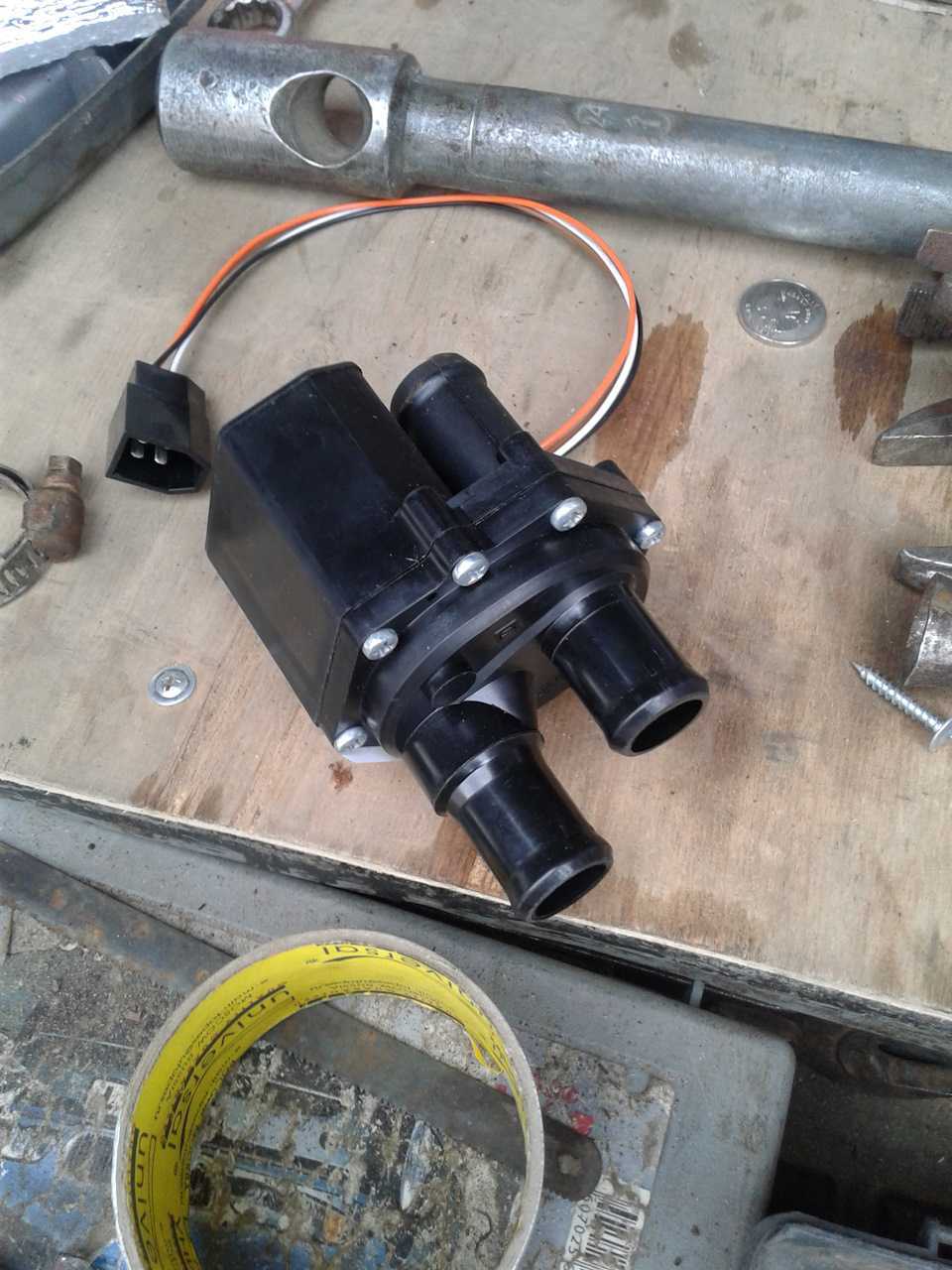

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Важность и польза системы отопления салона ощущаются только в холодное время года. При наступлении лета потребность в пользовании системой отпадает. Но, как известно, нужно готовить сани летом

В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе

Но, как известно, нужно готовить сани летом. В летнее время года и световой день длиннее, и погода способствует быстрому и качественному ремонту. Для начала нужно понимать, как устроена и как функционирует система отопления в автомобиле. На автомобиле Газель Бизнес, как и на всех автомобилях с жидкостным охлаждением двигателя, устанавливается печка, в которую тепло поступает от нагретых частей двигателя посредством охлаждающей жидкости. Жидкость нагревает радиатор печки, вентилятор нагнетает воздух, который, проходя через соты, нагревается и распространяется по салону. Печки Газель Бизнес оборудованы электронным блоком управления, который может управлять отопителем как в автоматическом режиме, так и в ручном. Для этого у него есть датчик температуры салона, который позволяет поддерживать заданную температуру. Все регулировки электрические, а не на тросиках, как в предыдущих версиях. Заслонками управляют моторедукторы, а температурой – электрический кран (уменьшая или увеличивая количество охлаждающей жидкости, проходящей через радиатор). Всё управление вынесено на переднюю панель, что очень удобно и не отвлекает водителя от управления автомобилем. Но любое оборудование рано или поздно даёт сбой в работе.

Причины завоздушивания системы охлаждения

Завоздушивание системы охлаждения происходит в результате: Слива ОЖ (неважно, сами вы её слили, либо же это произошло в результате механического повреждения). Протечки ОЖ из системы охлаждения

Из-за неправильной работы клапана, расположенного в крышке расширительного бачка (в системе должно поддерживаться повышенное давление определённого значения, поскольку чем больше давление, тем выше температура кипения). И если клапан не держит давление, то будет впускать в себя воздух из атмосферы, и будут образовываться пробки.

Давление и циркуляция происходят за счёт вращения крыльчатки помпы. Она приводится в движения через ременную передачу от шкива коленчатого вала. Помпа вращается только при работающем двигателе постоянно, независимо от температуры ОЖ.

Признаки, которые указывают на воздушную пробку:

На прогретом до рабочей температуры двигателе из печки дует холодным (воздушная пробка – это одна из многих причин такого эффекта, так что при появлении подобной проблемы нелишним будет постараться убрать воздушную пробку, а если это не поможет – искать причину дальше).
Закипание ОЖ при небольших показаниях датчика (здесь также воздушная пробка может быть одной из многих других причин).
При температуре двигателя 80° С и выше некоторые патрубки остаются холодными.

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Отопление

После того как мы разобрались, как работает система охлаждения, можно перейти к отоплению салона. Схема печки на автомобиле Газель идентична отопителям других авто, которые имеют жидкостное охлаждение двигателя. Жидкость может циркулировать по радиатору отопителя независимо от того, открыт термостат или нет. Для лучшего отопления жидкость для печки поступает из самой горячей части двигателя (из головки блока цилиндров). Поэтому на двигателе, ещё не успевшем набрать рабочую температуру, из дефлекторов всё равно идёт тёплый воздух. Отопитель имеет в своей конструкции кран, который либо пропускает жидкость в радиатор, либо сбрасывает её обратно. И от того, насколько сильно он открыт, зависит температура воздуха, выходящего из дефлекторов. Регулировка положения крана осуществляется с панели управления отопителем. Кран оборудован электроприводом, который меняет положение заслонки. Также с панели управления возможно изменять интенсивность обдува и направления. За интенсивность отвечает моторчик с крыльчаткой, от скорости вращения которой изменяется интенсивность обдува.

Изменение положения заслонок изменяет направления обдува (в лицо, на ноги, на грудь, на стекло). Нагретая ОЖ из двигателя по магистралям попадает в радиатор печки, от этого он нагревается. В это время через него проходит воздух, нагнетаемый вентилятором. Далее он проходит по воздуховодам ,заслонки которых открыты. Затем горячий воздух попадает в салон автомобиля и обогревает его. Для ремонта или диагностики неисправности этого оборудования существует электросхема, на которой обозначены все узлы электрических устройств. И при поломках или при некорректной работе устройств необходимо подробно её прочесть, чтобы понять, откуда запитано и чем регулируется вышедшее из строя устройство.

Когда знаешь принцип работы и устройство, гораздо проще ориентироваться при поломках

Ведь для успешного выполнения ремонта важно понимать причину неисправности, иначе ремонт не будет выполнен успешно. Для правильной диагностики также важно понимать алгоритм действия всего механизма в целом. В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности

Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность

В настоящее время водителю необязательно уметь ремонтировать автомобиль, есть станции технического обслуживания, которые занимаются починками любой сложности. Но ведь бывает, что поломка застала вас в дороге, и нет возможности воспользоваться услугами специалистов. Вот тогда-то и пригодится знание устройства автомобиля и его механизмов. Когда знаешь, как устроена печка Газель, то при возникновении неисправности на другом авто будет проще ориентироваться при ремонте или диагностике, поскольку во всех автомобилях они почти одинаковые, за исключением небольших нюансов. И вы с лёгкостью можете диагностировать неисправность.
