Настройка зажигания на матизе

Замена ремня ГРМ на Дэу Матиз 0.8 своими руками – фото и видео

Техническое обслуживание автомобиля требует периодическую замену ремня ГРМ. На автомобиле Daewoo Matiz производитель рекомендует проделывать эту операцию каждые 60 тысяч километров или же каждые 6 лет эксплуатации. Однако далеко не все водители придерживаются указанных рекомендаций, дожидаясь момента, когда ремень попросту порвётся.

Чаще всего, износ ремня ГРМ проявляется в наличии подозрительных звуков из моторного отсека, прерывчатой работе мотора или же тогда, когда мотор глохнет и не заводится. Помимо физических повреждений ремня, возможно его замасливание с теми же «симптомами».

Прежде чем приступать к работе, нужно подготовить набор рожковых ключей, а также несколько соответствующих головок, отвёртку с прямым лезвием и отвёртку типа «Филлипс» (крестообразную). Автомобиль, лучше всего, будет загнать на эстакаду или яму.

Прежде чем заменить изношенную деталь, нужно получить к ней доступ. Так, после постановки авто на эстакаду, демонтируйте подкрылок, относящийся к арке правого переднего колеса.

Далее мы можем работать с верхней крышкой газораспределительного механизма, доступ к которой можно получить из-под капота. Она держится на четырёх винтах, которые нужно будет отвинтить при помощи гаечного ключа десятого размера.

Три винта располагаются в зоне видимости, а к четвёртому можно будет добраться с противоположной части корпуса.

Теперь можно снять верхнюю крышку газораспределительного механизма. Немного проверните коленвал по часовой стрелке. Таким образом, мы можем осмотреть ремень и узнать, есть ли на нём дефекты.

Если же всё в порядке и масла на ремне нет – можно устанавливать крышку ГРМ обратно.

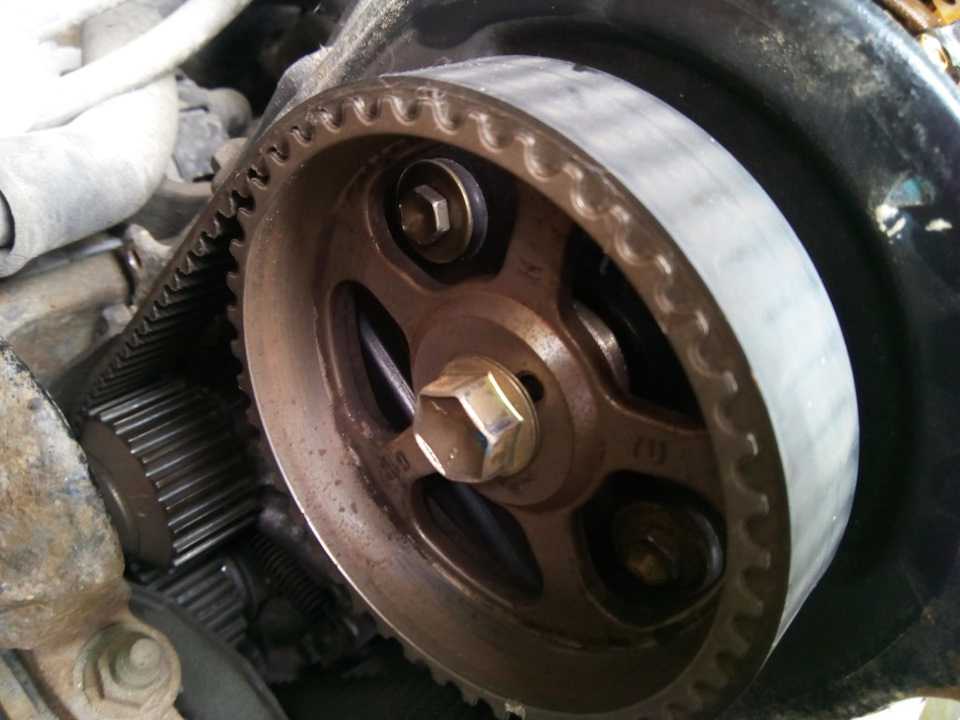

Так выглядит натянутый и неповреждённый ремень ГРМ

В ВМТ устанавливается поршень первого цилиндра. Далее извлекаем щуп уровня масла. После этого необходимо снять ремень привода от насоса в автомобилях с ГУР, если таковой присутствует (характерно только для некоторых комплектаций). Теперь мы уже можем снять ремень привода, относящийся к генератору.

Видео:Дэу матиз зажигания грм и трамблер как ставитСкачать

Аккуратно откручиваем крепёжный болт шкива коленвала

Важно помнить, что для фиксации коленвала от возможного прокручивания используется отвёртка или другой подходящий предмет. Она вставляется в соответствующее место, находящееся в тыльной части картера сцепления

Откручиваем 3 болта, которыми крепится нижняя крышка ГРМ. В результате мы можем демонтировать тыльную крышку ГРМ, открыв полный доступ к газораспределительному механизму.

Немножко отвинтите крепёжный болт, удерживающий натяжной ролик, чтобы можно было в дальнейшем снять ремень ГРМ. Проворачивайте данный натяжной ролик по отношению к болту крепления. Будьте готовы к тому, что делать это будет довольно сложно из-за небольшого сопротивления соединённой с ним пружины.

Держа ролики, хорошенько подожмите болт. После этого можно будет легко снять ремень, как с зубчатого шкива, так и с находящегося рядом натяжного ролика. Просто немножко оттяните его к себе и подымите вверх. Старый ремень демонтирован.

Снимаем крышку клапанов и крышку ремня ГРМ с двигателя

Установка нового ремня

Для того, чтобы установить новый ремень нужно будет полностью снять зубчатый шкив с носка коленвала. Теперь можно снять и пружину натяжного ролика, которая располагается на головке винта насоса, перекачивающего охлаждающее вещество. Откручиваем крепёжный болт, удерживающий натяжной ролик, и вынимаем указанный ролик в комплекте с его пружиной.

Обратите внимание, что если при прокручивании ролика слышен шум, то его также нужно будет заменить. Кроме этого, в проёме корпуса насоса, качающего масло, который относится к направляющей трубке (она указывает уровень масла), найдите уплотнительное кольцо

Внимательно изучите его на наличие дефектов. Если заметили какие-то проблемы с ним, то кольцо нужно будет тоже заменить.

Далее проверяем метки на шкиве распредвала и в тыльной крышке ремня привода ГРМ. Они должны совпадать. Также, нужно будет установить зубчатый шкив коленвала с кожухом масляного насоса по собственным меткам.

Обратите внимание на правильность установки нового ремня

Регулировка трамблера

Трамблер – это механизм, отвечающий за зажигание внутреннего сгорания двигателя автомобиля. В ходе эксплуатации трамблер может выйти из строя или потребовать регулировки. Регулировка трамблера важна для обеспечения оптимальной работы двигателя и сохранения его ресурса.

Процесс регулировки трамблера Матиз включает в себя несколько шагов:

1. Подготовка к регулировке. Для начала, необходимо убедиться, что двигатель остановлен и охлажден. Также следует иметь под рукой необходимые инструменты, такие как отвертки, ключи и динамометр.

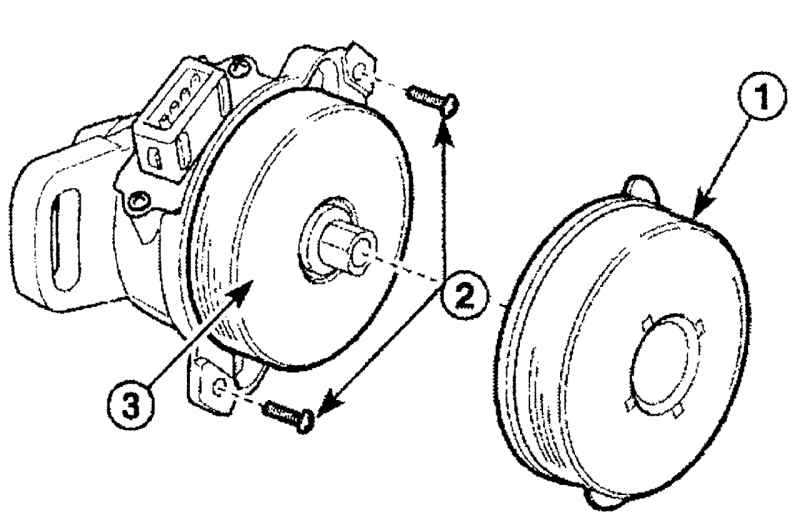

2. Снятие крышки трамблера. Необходимо снять крышку трамблера, чтобы получить доступ к его внутренним механизмам. Обычно это делается с помощью отвертки.
3. Проверка установки трамблера. Проверьте положение трамблера относительно меток на маховике двигателя. Они должны совпадать. Если они не совпадают, трамблер нужно перевернуть, чтобы они совместились.
4. Регулировка угла опережения зажигания. С помощью динамометра можно определить угол опережения зажигания. Он должен быть в пределах рекомендованного значения для конкретной модификации автомобиля Матиз.
5. Регулировка проскальзывания якоря. При помощи отвертки можно регулировать проскальзывание якоря трамблера. Необходимо добиться оптимального замыкания контактов.
6. Проверка и закрепление. После регулировки необходимо проверить работу трамблера, убедившись, что двигатель запускается легко и работает стабильно. При необходимости повторите настройку. После успешной настройки трамблер следует закрепить крышкой и установить его на место.

Регулировка трамблера – ответственный процесс, который требует знаний и опыта. Если вы не уверены в своих навыках, лучше обратиться к специалистам или профессиональному автосервису для выполнения данной работы.

Процедура замены

Лучше всего процедуру замены ремня ГРМ проводить на подъёмнике, эстакаде, над смотровой ямой в гараже.

Если запланирована замена насоса в системе охлаждения двигателя, понадобиться пустая ёмкость для слива антифриза, небольшое количество охлаждающей жидкости для доливания в систему по окончании ремонта.

Дальнейший порядок действий будет примерно таким:

Чтобы установить новые запасные части, работы следует выполнить в порядке, обратному их снятию. Перед установкой ещё раз проверяют совпадение установочных меток на шкивах распредвала, коленвала.

Установочные метки

Видео:Трамблер Daewoo MatizСкачать

Чтобы силовой агрегат работал в установленных режимах, должна быть синхронизированы открывание и закрывание клапанов, работа системы зажигания. Для этого на деталях привода механизма ГРМ имеются установочные метки. Они наносятся рисками или углублением на шкивах распредвала, коленвала. Соответственно на задней защитной крышки распредвала, блоке цилиндров в его нижней части, также имеются отливы, которые должны совпадать с метками на шкивах. Метка шкива коленвала должна смотреть строго на «12» часов.

Как правильно натянуть ремень

Установку нового ремня начинают со шкива распредвала, далее натяжное устройство, но без болта его фиксации, потом шкив коленвала. Теперь пластиковым хомутом фиксируют ремень на шкиве распредвала, вставляют болт крепления натяжного ролика, но сильно не затягивают. Шкив распредвала поворачивают против часовой стрелки на несколько градусов, чтобы натянуть правую ветвь ремня. Теперь можно зафиксировать ролик натяжного устройства. Поворачивают на два оборота коленвал двигателя, контролируют положение установочных меток. Если они совпадают, продолжают дальнейшую сборку мотора.

Нужно ли менять помпу

Такой вопрос чаще всего интересует начинающих водителей автомобилей с зубчатым ремнём в приводе ГРМ. Специалисты рекомендуют делать это при пробеге равном примерно 120 тыс. км. Однако известны случаи, когда замена насоса в системе охлаждения двигателя проводилась раньше указанного пробега. Если появились следы антифриза, посторонний шум, скрежет в зоне работы помпы, её следует заменить. Если заклинит рассыпавшийся подшипник насоса, вал помпы может заклинить, что приведёт к обрыву ремня, загибанию клапанов. Техническое состояние помпы можно оценить только при снятом ремне ГРМ.

Регулировка с использованием стробоскопа

1. Двигатель рекомендуется прогреть до рабочей температуры, далее обязательно заглушить. Соединяем клеммы А и С диагностического разъёма, используя дополнительный провод 1, или подсоединим диагностический прибор 2 к разъёму. Разъём находится под ящиком для вещей.

2. Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Далее мотор запускается. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ.

3. При частоте вращения, соответствующей холостому ходу, метка на шкиве коленвала должна быть расположена строго напротив цифры «10» на шкале. Это значит, что угол опережения составляет 10 градусов.
4. В случае отклонения метки на шкиве от цифры «10» требуется регулировка угла опережения. Её делают с помощью поворота корпуса датчика-распределителя по часовой стрелке при раннем зажигании (значение больше 10) и против – при позднем (значение меньше 10). Перед началом корректировки обязательно остановить работу двигателя, обязательно заглушить и ослабить болты крепления датчика.

   Угол корпуса датчика немного изменить, повернув корпус.

5. Слегка закрепив болты, повторять действия пунктов 3–4 следует до того момента, пока метка не расположится правильно.

Схема сборки стробоскопа

Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.

Готовый стробоскоп

С его помощью можно:

• осуществить регулировку зажигания;
• проверить свечу или катушку зажигания;
• контролировать центробежный и вакуумный регулятор угла опережения зажигания.

Чтобы проверить правильность регулировки, необходимо:

1. Когда двигатель прогрет и работает на холостом ходу, нажать педаль газа — провалов в работе не должно быть.
2. Включить 4 скорость передачи при движении на скорости около 50 км/час и значительно подать газ – детонация должна быть в пределах 1–2 секунд.

Дополнительные моменты:

• При постоянном движении метки стоит проверить распределитель зажигания, провода, катушку. Возможно, проблема в них или произошел пробой проводки.
• Также можно столкнуться с ситуацией, когда всё отрегулировано, но автомобиль плохо едет. В такой ситуации стоит поэкспериментировать с установкой угла опережения, возможно, его стоит увеличить до 12 или даже до 25 градусов. Если с увеличенным углом на скорости 50 км/час ощущается правильная детонация, отсутствуют провалы при нажатии газа, значит всё отрегулировано и выбрано верно.

Осуществлять регулировку зажигания следует периодически, так как зачастую водитель не замечает изменений, что приводит к износу двигателя и, как следствие, к дорогостоящему ремонту.

Как проверить прибор на исправность?

Процедура диагностики распределителя осуществляется следующим образом:

1. Для начала вам нужно посмотреть на работу мотора в темноте — есть ли искры в районе распределителя. Если есть, то это свидетельствует о нарушении изоляции. Помните о том, что крышка всегда должна быть в сухом состоянии.
2. Также произведите диагностику состояния целостности проводки — целые ли контакты или нет. Сами клеммы на крышке не должны извлекаться.
3. Демонтируйте крышку и произведите диагностику целостности бегунка. После снятия посмотрите на внутреннюю часть крышки — целые ли на ней контакты.
4. Попробуйте покачать бегунок — любые зазоры исключаются. Если есть люфт, в контактах будет нестабильный зазор.
5. Произведите диагностику износа и зазора в контактах — она должна составлять не более 2 мм, чем меньше люфт, тем лучше. В том случае, если контакты подгоревшие, их необходимо зачистить.
6. Затем подключите лампу к боковой клемме распределителя и включите зажигание. Попробуйте вручную покрутить двигатель — в это время лампа должна моргать и гаснуть через одинаковые временные промежутки. Если этого не происходит, то вероятнее всего, в системе имеется короткое замыкание, как правило, это обусловлено тем, что подвижная часть касается самого корпуса (автор видео о диагностике крышки распределителя в домашних условиях — Автоэлектрика ВЧ).

https://youtube.com/watch?v=wVzbvHReoaE

Инструкция по замене

Рассмотрим процесс замены распределителя на примере модели Дэу Матиз:

Отключите аккумулятор и выкрутите болтики воздухозаборника, а также воздушного фильтрующего элемента. Демонтируйте его.
Далее, отсоедините шланг, который соединяет дроссель с фильтром и демонтируйте его.

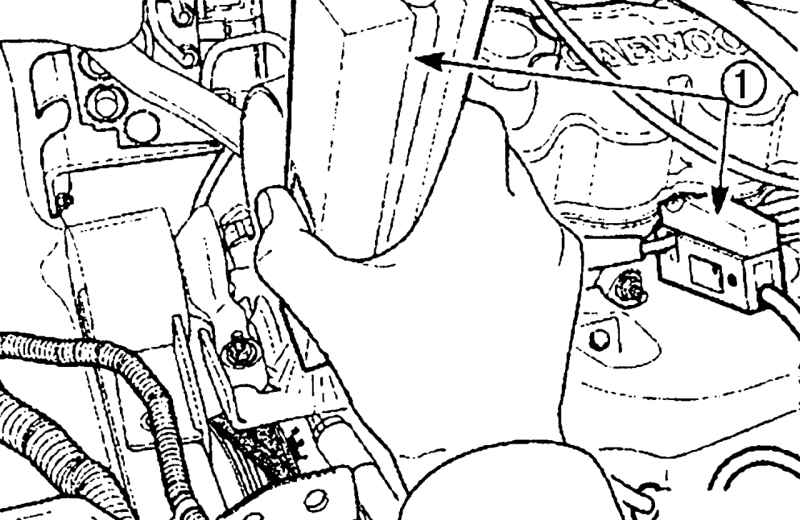

Отключите высоковольтные кабеля от крышки устройства, но перед этим отметьте их положение.
Демонтируйте с прерывателя колодку с проводами.
Используя ключ-головку на 12, а также небольшую трещотку с удлинителем, выкрутите винты прерывательного устройства. Подложите под него тряпку, поскольку при демонтаже устройства может выйти часть моторной жидкости. Немного покручивая узел, демонтируйте его

При снятии обратите внимание на концевик — его усики установлены с небольшим смещением, а не по центру, поэтому при монтаже нового устройства концевик установите точно так же.
Установите новый распределительный узел, закрутите нижний винт фиксации, но не до конца. То же самое сделайте с верхним болтом.
Подключите на место высоковольтные кабеля, при этом соблюдая порядок их подключения

Дальнейшие действия по сборке осуществляются в обратной последовательности. После установки узла необходимо произвести регулировку холостого хода, а также зажигания. Если зажигание будет выставлено неверно, симптомы будут такие же, как при поломке трамблера.

Настройка трамблера

Шаг 1. Подготовка инструментов и материалов

Для настройки трамблера необходимы следующие инструменты: рожковый ключ, отвертка, мультиметр и специальный инструмент для настройки трамблера (если требуется). Также необходима специальная смазка для трамблера.

Шаг 2. Выставление верхней метки

В первую очередь необходимо выставить верхнюю метку на маховике двигателя. Для этого снимите верхнюю крышку и выставьте маховик в положение, когда на шкиве указатель указывает на надпись TDC (Top Dead Center).

Шаг 3. Настройка трамблера

Отсоедините провод от клеммы «-» аккумуляторной батареи. А затем, при помощи рожкового ключа, отверните болты и снимите крышку трамблера. Настройка производится при помощи мультиметра.

• Сначала необходимо измерить сопротивление в катушке трамблера, оно должно быть в пределах от 0,5 до 1,5 Ом;
• Далее необходимо выставить начальный зазор между контактной группой и ротором, он должен составлять от 0,4 до 0,5 мм. Для этого может быть использован специальный инструмент;
• Наконец, снимите измерения угла опережения зажигания, который должен быть 6-8 градусов до момента ВМТ;

Шаг 4. Сборка и проверка работы

Сборка производится в обратном порядке. Установите крышку трамблера и затяните болты. Подключите провод к аккумулятору и запустите двигатель. Убедитесь в правильной настройке трамблера при помощи мультиметра и проверьте работу двигателя на холостом ходу. Если двигатель работает стабильно, то трамблер настроен правильно.

Установка трамблера на Матиз

Установка трамблера на Матиз является одной из важных процедур при обслуживании и ремонте двигателя. Трамблер – это устройство, которое отвечает за распределение энергии зажигания на свечи в нужный момент. Неправильная установка трамблера может привести к неравномерной работе двигателя, потере мощности и даже поломке.

Перед установкой трамблера на Матиз необходимо убедиться, что двигатель находится в положении ВМТ (верхняя мертвая точка) первого цилиндра. Это можно сделать с помощью метки на ручке генератора или с помощью специального инструмента. После установки двигатель нужно поворачивать руками, чтобы убедиться, что он работает плавно и без заеданий.

Далее необходимо снять старый трамблер. Для этого нужно ослабить крепежные болты или гайки, которыми он крепится к двигателю. Затем следует аккуратно отсоединить провода от свечей зажигания, не забыв пометить их порядок, чтобы при установке нового трамблера не перепутать порядок подключения.

После снятия старого трамблера следует приступить к установке нового. Новый трамблер необходимо аккуратно прикрепить к двигателю, затем плотно закрепить болтами или гайками. После этого следует подключить провода к свечам зажигания в том же порядке, в котором они были подключены на старом трамблере.

После установки нового трамблера рекомендуется провести проверку работоспособности двигателя. Для этого следует запустить двигатель и убедиться, что он работает плавно и без пропусков зажигания. Если обнаружатся проблемы, следует проверить правильность установки трамблера и выполнить необходимую коррекцию.

Как проверить катушку зажигания матиз

Daewoo Matiz. Низкая компрессия в двигателе : причины

Причины низкой компрессии

Низкая компрессия является плохим показателем для мотора. Что касается низкой компрессии, в этом случае двигатель плохо заводится на холодную, дымит, не тянет, заметно перерасходует масло, топливо и т.д. В бензиновых моторах при попытках запуска агрегата с низкой компрессией дополнительно заливает свечи, что еще больше осложняет ситуацию.

На практике снижение компрессии или ее полное отсутствие чаще всего возникает по следующим причинам:

-проблемы с поршневыми кольцами (залегание, закоксовка, разрушение); -задиры на стенках цилиндров; -негерметичность клапанов ГРМ; -прогар/повреждения прокладки блока; -трещины в самом блоке или ГБЦ;

Например, износ двигателя и нарушение геометрии цилиндров, а также образование задиров на стенках цилиндров в результате попадания металлической стружки может привести к снижению компрессии. Проблемы с прокладкой ГБЦ укажут на то, что герметичность окажется нарушенной. Также после перегревов ДВС в блоке или головке может возникнуть трещина. Еще неплотное прилегание (в результате закоксовки или неправильной регулировки), разрушение тарелки клапана (часто от прогара) приводит к тому, что должного закрытия не происходит, компрессия падает.

Еще не следует исключать и естественный износ мотора, когда в двигателе с пробегом происходит увеличение зазора между стенкой цилиндра и поршнем. Параллельно стоит упомянуть и проблемы с самими поршнями (разрушение, прогар и т.д.).

Если в двигателе нет компрессии или компрессия низкая

Снижение компрессии указывает на необходимость ремонта силового агрегата, что предполагает разборку и дефектовку ДВС. Только после указанных процедур можно получить представление о том, в каком состоянии находится ЦПГ и ГРМ, а также другие элементы и узлы двигателя.

Однако бывает и так, что причину снижения компрессии можно устранить, не разбирая мотор. Речь идет об удалении кокса, нагара и отложений. Такое решение позволяет очистить камеру сгорания, вернуть подвижность поршневым кольцам, убрать нагар с клапанов и добиться их плотного прилегания.

Чтобы точнее определить, насколько серьезна проблема, причем без разборки ДВС, нужно для начала залить 7-8 «кубиков» моторного масла в проблемные цилиндры. Затем компрессию нужно замерить повторно. Если заливка масла не изменила ситуацию, тогда вероятны проблемы, связанные с клапанами. Если же компрессия после заливки масла увеличилась, тогда стоит искать проблему в износе элементов ЦПГ. Так вот, в этом случае кольца могли залечь, а раскоксовка поршневых колец в некоторых случаях может исправить ситуацию.

Сразу отметим, что данный способ не обязательно поможет, однако попробовать стоит, тем более от владельца не потребуется значительных финансовых вложений.

Если коротко, чтобы раскоксовать мотор, нужно приобрести специальную жидкость-очиститель. Далее нужно выкрутить свечи зажигания и залить 30-40 грамм в каждое свечное отверстие. Затем свечи не закручиваются (можно закрыть отверстия чистой ветошью), а сам автомобиль следует оставить в гараже на 10-12 часов. Спустя указанное время потребуется прокрутить двигатель стартером с выкрученными свечами. Далее свечи зажигания очищают и устанавливают на место

Обратите внимание, после заливки раскоксовки сразу вкручивать свечи и пытаться заводить двигатель нельзя! В этом случае остатки жидкости в камере сгорания могут стать причиной гидроудара

После того, как двигатель завелся, мотор нужно немного прогреть, после чего потребуется выехать на трассу. Затем машину разгоняют до 110-130 км/ч, после чего на высоких оборотах с высокой скоростью нужно проехать 25-30 км.

По окончании необходимо повторить замеры компрессии. Если ничего не изменилось, тогда раскосовка колец не помогла или проблема заключается в сильно изношенных деталях. В этом случае двигатель нужно только ремонтировать.

Также добавим, что некоторые автовладельцы стремятся избежать ремонта ДВС и активно используют различные присадки для восстановления компрессии

Важно понимать, что на практике такие решения могут помочь в отдельных случаях, однако убрать задиры и «сгладить» другие дефекты попросту неспособны. Фактически, подобные составы также являются средствами раскоксовки, однако цена может существенно отличаться в большую сторону от более доступных аналогов. Если компрессия в цилиндрах упала не по причине прогара клапана или проблем с прокладкой, тогда более серьезного ремонта двигателя не избежать

Если компрессия в цилиндрах упала не по причине прогара клапана или проблем с прокладкой, тогда более серьезного ремонта двигателя не избежать.

Регулировка теплового зазора клапанов Део Матиз

1. Руководства по ремонту
2. Руководство по ремонту Дэу Матиз 1997 г.в.
3. Регулировка теплового зазора клапанов

Проверьте и отрегулируйте зазор клапанов в следующем порядке: — снимите корпус воздушного фильтра и резонатор;

— выверните шестигранные болты крепления крышки головки блока и снимите крышку;

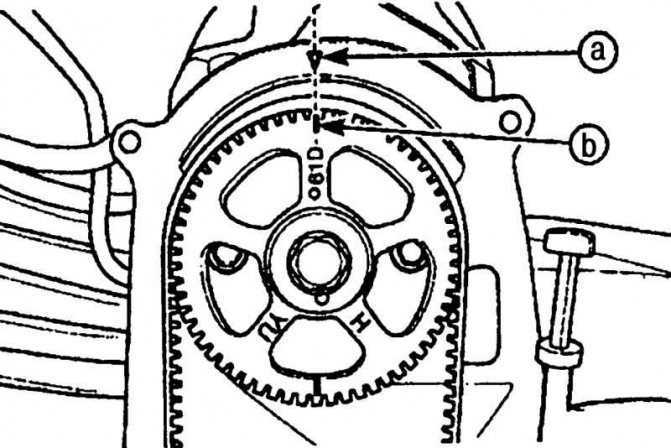

Рис. 2.9. Установка поршня первого цилиндра в ВМТ в такте сжатия

— поверните коленчатый вал до установки поршня первого цилиндра в верхнюю мертвую точку (ВМТ) в такте сжатия. В этом положении метка «а» ( ) на шкиве распределительного вала должна совместиться с треугольным указателем «b» на заднем кожухе зубчатого ремня, а метка «с» на шкиве коленчатого вала совместиться с указателем «d» на корпусе масляного насоса;

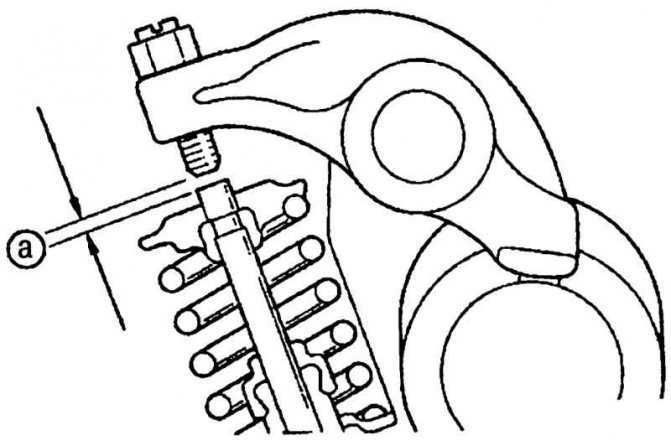

Рис. 2.11. Место измерения теплового зазора «a» клапанов

— проверьте тепловой зазор клапанов а ( ) в положении поршня первого цилиндра в ВМТ в такте сжатия впускных клапанов 1 и 2 цилиндров и выпускных клапанов 1 и 3 цилиндров;

Рис. 2.10. Установка поршня первого цилиндра в ВМТ в такте выпуска

— проверните коленчатый вал на 360° (1 оборот), при этом поршень первого цилиндра установится в положение ВМТ первого цилиндра в такте выпуска, а метка «а» ( ) на шкиве распределительного вала должна совместиться с указателем «b» на заднем кожухе зубчатого ремня;

— в этом положении проверьте тепловой зазор а ( ) клапанов впускного клапана 3 цилиндра и выпускного клапана 2 цилиндра;

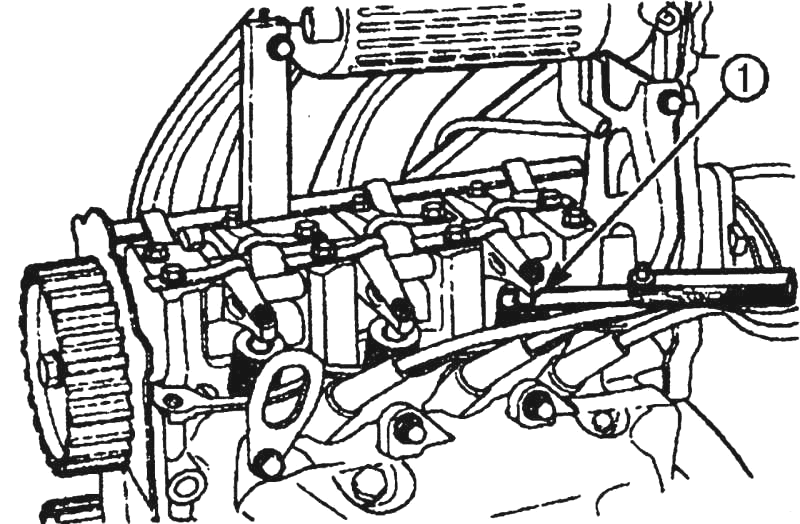

Рис. 2.12. Использование щупа (1) для измерения теплового зазора клапанов

— проверку теплового зазора клапанов проводите щупом ( ).

Измеряемая величина теплового зазора должна соответствовать указанной в Технических данных, в противном случае необходимо отрегулировать тепловой зазор.

Рис. 2.13. Расположение контргайки (1) и регулировочного винта (2) для регулировки теплового зазора клапанов

При регулировке теплового зазора ослабьте контргайку 1 ( ) и затем затяните или ослабьте регулировочный винт 2 соответствующим образом.

ПримечаниеВ случае измерения теплового зазора при горячем двигателе прогрейте двигатель до тех пор, пока не начнет работать электрический вентилятор радиатора, затем выключите двигатель и 20—30 мин спустя измерьте тепловой зазор.
