Замена тросов ручника ситроен с5 х7

Не работает электроручник ситроен с5

Ремонт автоэлектрики. Техпомощь.

Электрический стояночный тормоз Citroen – C4 Picasso/Grand Picasso 2006 – 2010 г.в.

Общая информация

• Переключатель ЕРВ расположен в центральной части приборной панели.

• Система ЕРВ содержит функцию аварийного отключения.

• Система ЕРВ использует электромеханический привод, воздействующий на задние тормозные суппорты посредством тросов.

• Привод ЕРВ расположен под левым передним сиденьем (под ковриком).

• Блок управления ЕРВ интегрирован в привод ЕРВ и не может быть заменен отдельно.

• Новый привод ЕРВ может быть запрограммирован только с использованием диагностического оборудования.

• Система ЕРВ использует систему ABS для экстренного торможения. ЕРВ включает функцию автоматического удержания (давление в тормозной системе, создаваемое ABS, подводится ко всем тормозным суппортам).

Работа системы

• Если предпринята попытка выключения ЕРВ без нажатия педали тормоза, на комбинации приборов загорится желтый индикатор педали тормоза.

• ЕРВ автоматически включается при глушении двигателя.

• ЕРВ автоматически отключается при движении автомобиля.

• Функции ЕРВ могут быть активированы или деактивированы через многофункциональный дисплей.

• Для информирования о неисправности системы на комбинации приборов будет гореть индикатор неисправности ЕРВ и может мигать индикатор ЕРВ.

Аварийное отключение

Приспособление для разблокировки электрического стояночного тормоза представляет из себя трос в оплетке, расположенный с бортовым комплектом инструментов .

• Приспособление для аварийного отключения находится в автомобильном наборе инструментов.

• С 2 рядами сидений:

• Набор инструментов находится под полом заднего ряда сидений.

• С 3 рядами сидений:

• Набор инструментов находится под задними сидениями.

• Для выключения ЕРВ:

• Убедитесь, что рычаг КПП находится в положении 1-й передачи.

• Убедитесь, что селектор находится в положении”P”.

• Зафиксируйте задние колеса.

• Сдвиньте левое переднее сиденье назад.

• С помощью подходящего приспособления снимите отделку (1).

• Проткните защитный колпачок на направляющей трубке (2).

• Вставьте приспособление для аварийного отключения в направляющую трубку. Убедитесь, что приспособление полностью подсоединено (3).

• Поверните приспособление для аварийного отключения по часовой стрелке до упора или пока ЕРВ не будет деактивирован (3).

• Снимите приспособление для аварийного отключения.

• Для сброса ЕРВ после аварийного отключения:

Обслуживание

Подготовительные операции

• Используйте диагностическое оборудование производителя или эквивалент для уборки механизма стояночного тормоза.

• Слейте из бачка столько тормозной жидкости, чтобы поршни задних суппортов могли быть утоплены. Снятие и установка тормозных колодок

• Снимите задние колеса.

• Отсоедините трос стояночного тормоза от заднего тормозного суппорта.

• Отсоедините тормозную трубку от кронштейна.

• Отсоедините задний тормозной суппорт от опоры. Сдвиньте суппорт в сторону.

• Снимите задние тормозные колодки. Если тормозные колодки будут использоваться повторно, промаркируйте их так, что потом могут быть установлены в исходное положение.

• Полностью утопите поршень заднего тормозного суппорта.

Установите тормозные колодки.

• Установите задние тормозные суппорты на опоры. Используйте новые болты.

• Подсоедините тормозную трубку к кронштейну.

• Подсоедините трос стояночного тормоза к заднему тормозному суппорту.

  • Допустимый износ тормозных дисков калина



  • Главный тормозной цилиндр москвич взаимозаменяемость



  • Toyota town ace noah аналог с левым рулем



  • Схема ручного тормоза форд фокус 1



  • Бьет руль на скорости ваз 2114

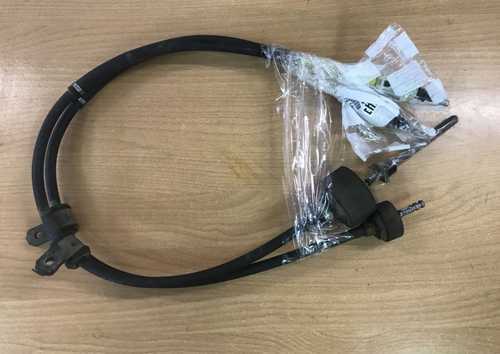

Подскажите по замене троса ручника на С5 !

1. Убедится что ето именно трос — отсоединить его нойно от передних суппортов даже не снимая колес — выворота вправо-влево до полной достаточно. Т.е. отсоединить, и затянуть ручник, отпустить и попробовать потянуть за отсоединенны кончик — если вытягивается с трудом то ето оно (ну где то усилие 1-2кг на новом тросе, старый — упирался ногами). Можно попробовать "разработать" — потаскать туда-суда с помошником — на день другой хватало — потом закисало снова.

2. Как оно сделано.

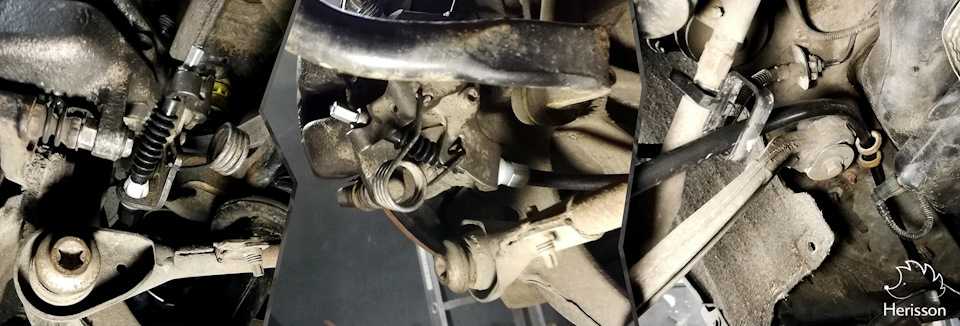

Там две детали на каждой стороне — трубка металлическая (12х1 кажись) которая идет под машиной от рычага в салоне до арки переднего колеса. И собственно трос, который идет внутри ее (просто трос — без оплетки, только пластиковый кембрик одет на то что идет внутри трубки). Трос заканчивается коротким (50см) отрезком "боудена" который идет от окончания той трубки мимо стойки передней к суппорту. Все казалось бы здорово — чтобы поменять трос — отсоединяем его от рычага (3 минуты) отсоединяем от суппорта (3 минуты) выдергиваем трос из трубки, ставим новый (5 минут) — все. но не все так хорошо :(

Как было у меня, и как я понял из интернета — обычно переламывается пластмассовая втулка-переходник между ентим боуденом и металлической трубкой. В трубку попадает грязь и там собирается годами, в конце концов заклинивая трос. Но ето еше значит что трос ентот ни под каким видом теперь из трубки не достать. Я ето не смог сделать даже со снятой трубкой — в тисках. Так что очень вероятно что придется менять енти направляюшие трубки тоже. Трубки стоят кстати недорого и Диллеров дешевле тросов :)) Но менять их.

в обшем попробовать трос отсоединить в салоне и выташить из под арки переднего колеса можно — просто если он застрянет — то обратно его втолкнуть не просто (но можно иногда).

4. Меняем трубки.

Однозначно нужен подьемник или широкая яма — на домкрате не сделать там места мало где ето трубка идет и приходится ее (трубку) хитро просовывать между разными узлами — нужно место вниз на ее длинну (метр) ну и в стороны столько же.

!! проверить проходит ли новый трос в новую трубку (мне пришлось подпилить набалдашник на конце немного)

снимаем старый трос Отсоединяем от Рычага в салоне: — лезем в салон, снимаем заднюю пепельницу — под ней 2 болта — снимаем заднюю пластмассовыю крышку тоннеля. Ето чтоб был доступ к гайке регулировки ручника. — там же перед/под рычагом ручника — крышечка пластиковая — отверткой поддеть, потом ткань что вокруг рычага — вывернуть чтоб не мешала. Потом из ямки для мелочевки вынуть резинку (ееное дно). Узел рычага как на ладони — рычик отпустить и отверткой отодвинуть тросик в стороны — до выхода из пазов.

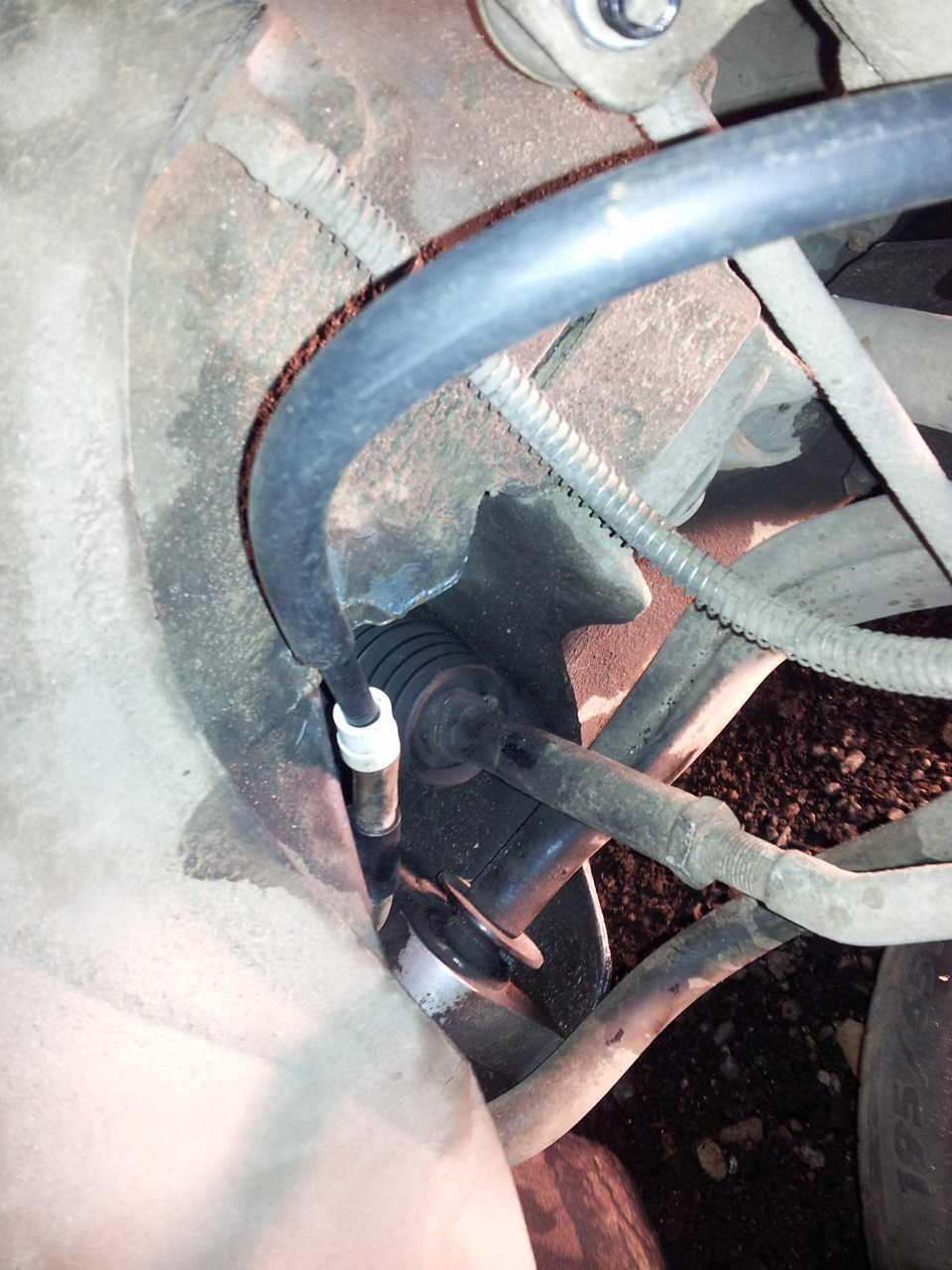

— поднимаем машин — передние колеса долой, — конец троса где боуден — отсоединяем от суппорта и вытаскиваем из петли на стойке. Можно попробовать его выдернуть еше раз — терять уже нечего. Я трос тут же "откусил" в месте где боуден начинается — легче трубку потом доставать. — трубка крепится _одним_ болтиком на 10 — там же в арке переднего колеса. дальше она просто стоит в распор. Откручиваем етот болтик, выдергиваем хомут (там типа "пин" еше кроме болтика). — под машиной — отсоединяем екран (фольга толстая) трубы глушителя — там с десяток хитрых ситроеновских зашелок (выташи одну и разберись как она работает — а то попортиш все остальные) — ее надо повернуть на 30 градусов отверткой и она типа сама выпадает. + две гайки впереди. — отгибаем ентот екран (совсем чуть чуть — впереди — чтоб мойно было разглядеть потом куда попадать концом трубки. — вытаскиваем старые трубки, , "продеваем" новые — что то подогнуть что то открутить и подвинуть. — попадаем концом трубки в отверстие в центральном тоннеле (его ходошо видно если свет снаружи. Там кстати резинка уплотнительная на конце трубки — выла новая на купленых. И прикручиваем хомут на место в арке колеса. — вдеваем трос, герметиком намазать ентот переходник боуден-трубка чтоб не попадало ничего больше. продеваем боуден и подсоединаем его к суппорту. — в салоне одеваем друго хвост троса на перекладины рычага, регилируем ручник — (доступ к гайке — сзади тоннеля). — собираем все обратно.

Да еше нюанс — маслом трос не мазат! тот пластиковый кембрик от мазла разбухает и только портит все. Может силиконом можно — не знаю :))

Устройство стояночного тормоза

Основной элемент, активирующий тормоза — это тросик. Тросик лучше, когда он состоит из большого количества тоненьких жилок диаметром 0,01 мм. Эти стальные тоненькие проволоки свиваются и свивки скручиваются в один канат. Если тросик состоит из одной проволоки, то надежность его меньше, так как он одножильный тросик легко сломать. Материал для тросика — высокопрочная сталь.

На схемах изображено устройство механического стояночного тормоза механического типа.

Привод стояночной тормозной системы механического типа: 1 – кнопка фиксации рычага; 2 – рычаг привода стояночного тормоза; 3 – защитный чехол; 4 – тяга; 5 – уравнитель троса; 6 – регулировочная гайка; 7 – контргайка; 8 – трос; 9 – оболочка троса

Устройство тормозного барабанного механизма заднего колеса: 1 – гайка крепления ступицы; 2 – ступица колеса; 3 – нижняя стяжная пружина колодок; 4 – тормозная колодка; 5 – направляющая пружина; 6 – колесный цилиндр; 7 – верхняя стяжная пружина; 8 – разжимная планка; 9 – палец рычага привода стояночного тормоза; 10 – рычаг привода стояночного тормоза; 11 – щит тормозного механизма

Тросики по технологии изготовления подвергаются упрочнению и смазываются, чтобы максимально минимизировать силу трения, возникающую в кожухе троса.

Снаружи трос обвит металлической проволокой и покрывается полимерным материалом (прорезиненный пластик). С торцов оболочка тросика имеет специальные стальные оболочки, гильзы, которые запрессовываются. 1 — рычаг; 2 — кнопка; 3 — пружина тяги; 4 — тяга защелки; 5 — чехол; 6 — передний трос; 7 — направляющая заднего троса; 8 — распорная втулка; 9 — оттяжная пружина; 10 — распорная планка; 11 — рычаг ручного привода тормозных колодок; 12 — задний трос.

Принцип работы ручного механического тормоза с барабанными тормозами:

  1. Водитель поднимает рукоятку тормоза до определенного щелчка. Если трос перетянут, то возможно можно только поставить на первую защелку с большим усилием. Если слабоват, то даже на последней защелке тормозные колодки не зафиксируют колеса на 100%.
  2. Тяга тянет основной трос, о он тянет вторичные тросы через крепежный кронштейн.
  3. Рычаг, что находится внутри тормозного барабана, начинает поворачиваться и распорная планка одинаково раздвигает колодки, в результате чего накладки колодок прижимаются к барабану и не дают ему вращаться.
  4. Когда водитель опускает ручник, тросы ослабляется, пружины в барабанах возвращают назад распорку и рычаг (тот, что в барабане), колодки сжимаются и больше не воздействуют своими накладками на барабан.

На машинах, задние тормоза которых дисковые, принцип работы механического ручника примерно такой же. Трос тянет рычажок, который в свою очередь сжимает тормозной диск. Рычажок на дисковых тормозах устанавливается сзади ступицы и снаружи.

Принцип работы электронного ручника:

  1. Водитель грузового автомобиля нажимает кнопку ручного тормоза, электронный блок получает команду.
  2. Контроллер включает 2 электродвигателя с редукторами, которые установлены на задних колесах.
  3. Электромоторчики сжимают тормозные колодки вокруг диска. Датчик определяет с какой силой сжимать колодки. Если колодки накладки колодок стерлись, колодки сжимаются с большей силой.
  4. Для отключения электромеханического ручника достаточно также нажать кнопку.

Плюсы электронного тормоза:

  • Если водитель забыл отключить стояночный тормоз, то после запуска ДВС во время трогания машины, контроллер отпустит колодки.
  • Для разблокировки задних колес, водитель не сможет отключить тормоз, просто нажав. Надо сначала завести двигатель, пристегнутся, поставить ногу на тормоз и нажать на кнопку.
  • На машинах с электротормозами, есть кнопка противооткатного устройства Auto Hold (Авто удержание). Когда автомобиль останавливается с работающим ДВС, сразу автоматически включается блокировка колес. Это позволяет водителям трогаться на разных уклонах.

Электронные тормоза надежнее механических, хоть у электротормозов есть такой минус: не будет работать с севшим аккумулятором. Механические тормоза просты в конструкции, но частая причина отказов или уменьшения эффекта, это загрязнение тросика, его растяжение или обрыв.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

  1. На карте стоит ограничение на оплату покупок в интернет
  2. Пластиковая карта не предназначена для совершения платежей в интернет.
  3. Пластиковая карта не активирована для совершения платежей в интернет.
  4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

Если у Вас остались какие-либо вопросы, вы можете их задать, воспользовавшись формой обратной связи, или написать нам письмо на [email protected].

Цены на ремонт Citroen С5

Автомобиль Citroen C5 характеризуются своими владельцами, как надежный, вместительный и удобный. Машина была представлена в 2000 году в Париже. Автомобиль имеет достаточно хорошую репутацию, но, как и другие французские марки машин — возникают сложности при его ремонте. Основной проблемой является поиск запчастей для замены.

Стоимость обслуживания

Учитывая, что Ситроен С5 перевыпускался трижды (в 2000 г, в 2004 г и в 2007г г), многие сервисы отказываются от ремонта из-за сложностей, связанных с поиском запчастей на авто 2000 и 2004 годов выпуска. К тому же в связи cо всеми особенностями модели машины, стоимость ремонта Citroen C5 достаточно высокая.

Некоторые владельцы автомобилей решаются самостоятельно отремонтировать машину, так как цены на ремонт Ситроен С5 высокие. Но в большинстве случаев автомобиль требует тщательной диагностики и профессионального обслуживания.

Наш автосервис в Москве предлагает помощь в устранении неисправностей по приемлемым ценам. Так же мы можем предложить подобрать контактную деталь, которая ускорит время ремонта.

Поскольку мы уверены в качестве выполненных нашими специалистами работ, на все услуги дается гарантия. К тому же вы предварительно можете подробно ознакомиться с прайс — листом на ремонт Citroen C5.

Виды услуг

Производитель рекомендует проводить диагностику Ситроен С5 после прохождения каждых 2000 км. В техническом сервисе можно пройти как частичную, так и полную диагностику

Наибольшее внимание уделяется двигателю и тормозной системе. Наш сервис предлагает качественную инструментальную и компьютерную диагностику

Учитывая, сколько стоит ремонт Ситроен С5, следует вовремя обратиться за профессиональным обслуживанием.

Также специалисты нашего техцентра оказывают услуги по ремонту:

  1. подвески и ходовой;
  2. рулевого управления;
  3. электрооборудования;
  4. системы охлаждения.

В прайс-лист на ремонт Ситроен С5 включены услуги и по кузовному ремонту, слесарные работы, ТО и капитального обслуживания. Окончательная стоимость ремонта Citroen C5 будет зависеть от окончательного списка необходимых услуг. Цена за ремонт может составить от 700 до 20000 руб. и более.

Регулировка стояночного тормоза

Если колодки в норме, то есть накладки на них до конца не стерты, то регулировка осуществляется только натяжением троса ручного тормоза. Как правило, регулировка тросика тормоза осуществляется прямо в салоне. Кронштейн натяжения закрыт декор панелью в районе рукоятки ручника. Если есть возможность, надо поставить автомобиль надо смотровой ямой или на эстакаду и осмотреть целостность всех механизмов тормозной системы. Если при осмотре не выявлено проблем, таких как залом тросика и т.д., то дальше действуем мы в таком порядке:

  1. Рукоять ручника поднимаем до упора. Это обычно 4-5 щелчков фиксатора.
  2. Снимаем декоративную накладку, закрывающую регулирующий узел натяжения стояночного тормоза.
  3. Ключом на 12 крутим центральную гайку по часовой стрелке — это процесс натяжки троса. При этом проверяем вращение задних колес, вращаются ли они при таком натяжении. Если все еще колесо можно вращать, то крутим гайку дальше.
  4. Отпускаем рукоять тормоза. Если при этом колодки не ослабили колеса, на пол оборота отворачиваем гайку.

После регулировки стояночного тормоза проверку его работоспособности надо проводить на уклоне 10-15 градусов.

Клуб Citroen C4 Sedan

Как подтянуть ручник?

Поднять автомобиль, чтобы колеса были вывешены.

Проверьте, что трение тормозных колодок начинается уже после затяжки рычага стояночного тормоза на один щелчок.

Убедиться, что нормальный ход рычага не превышает 5 щелчка .

Если контроль показал неверные результаты:•Проверить правильность прокладки всех тросов•Проверьте правильное положение тросов (плохое крепление тросов или оболочек, некорректная регулировка)•Убедиться в свободном скольжении в обе стороны всех деталей и узлов механизма стояночного тормоза•Отрегулируйте стояночный тормоз (/)

Поднять автомобиль, чтобы колеса были вывешены.

Снять панель отделки (1) ; С помощью приспособления .

Установить рычаг стояночного тормоза в отпущенное положение.

Нажать на педаль тормоза. : Повторите эти действия 5 раза (при работающем двигателе).

Затянуть гайку (2) для достижения размера X = 25 mm.

Подтянуть тросы стояночного тормоза : Резко потяните 10 раз рычаг стояночного тормоза .

Ослабить натяжение тросов стояночного тормоза (3), ослабив гайку (2).

Убедиться, что рычаги левого и правого суппортов находятся в крайнем положении (в зонах « a » и « b »).

ПРИМЕЧАНИЕ : Рычаг считается в крайнем положении, если люфт менее 0,5мм.

Нажать на педаль тормоза. : Повторите эти действия 5 раза (при работающем двигателе).

Заблокировать рычаг (4) в упоре «а» ; Спомощью полоски (с левой стороны).

Вращать гайку (2) до отделения рычага (5) ( с правой стороны).

С помощью комплекта прокладок измерьте в «b» расстояние между рычагом и его упором.

ПРИМЕЧАНИЕ : Отрыв должен составлять 0,5 мм.

Срезать хомут (с левой стороны).

Подтянуть тросы стояночного тормоза : Резко потяните 10 раз рычаг стояночного тормоза .

Установить рычаг стояночного тормоза в отпущенное положение.

С помощью набора щупов измерить люфт отрыва рычагов ( в «a», «b»).

ПРИМЕЧАНИЕ : Суммарный люфт должен составлять от 0,1 до 1 мм.

Проверить свободное вращение колес при ослабленном стояночном тормозе .

Проверьте, что трение тормозных колодок начинается уже после затяжки рычага стояночного тормоза на один щелчок.
