Ремонтные работы
Ремонт условно делится на несколько стадий: подготовка, демонтаж насоса, предварительный осмотр, замена деталей и/или устранение повреждений, обратная сборка и установка.
Подготовка к ремонту
Для проведения ремонтных мероприятий понадобятся: инструменты; тряпки; удобное, просторное и чистое место. Из инструментов будут нужны:
- ключи и головки;
- съемник для стопорных колец;
- большой шприц и емкость для откачивания жидкости из бачка;
- мелкая наждачная бумага Р1000/1500/2000, надфиль.

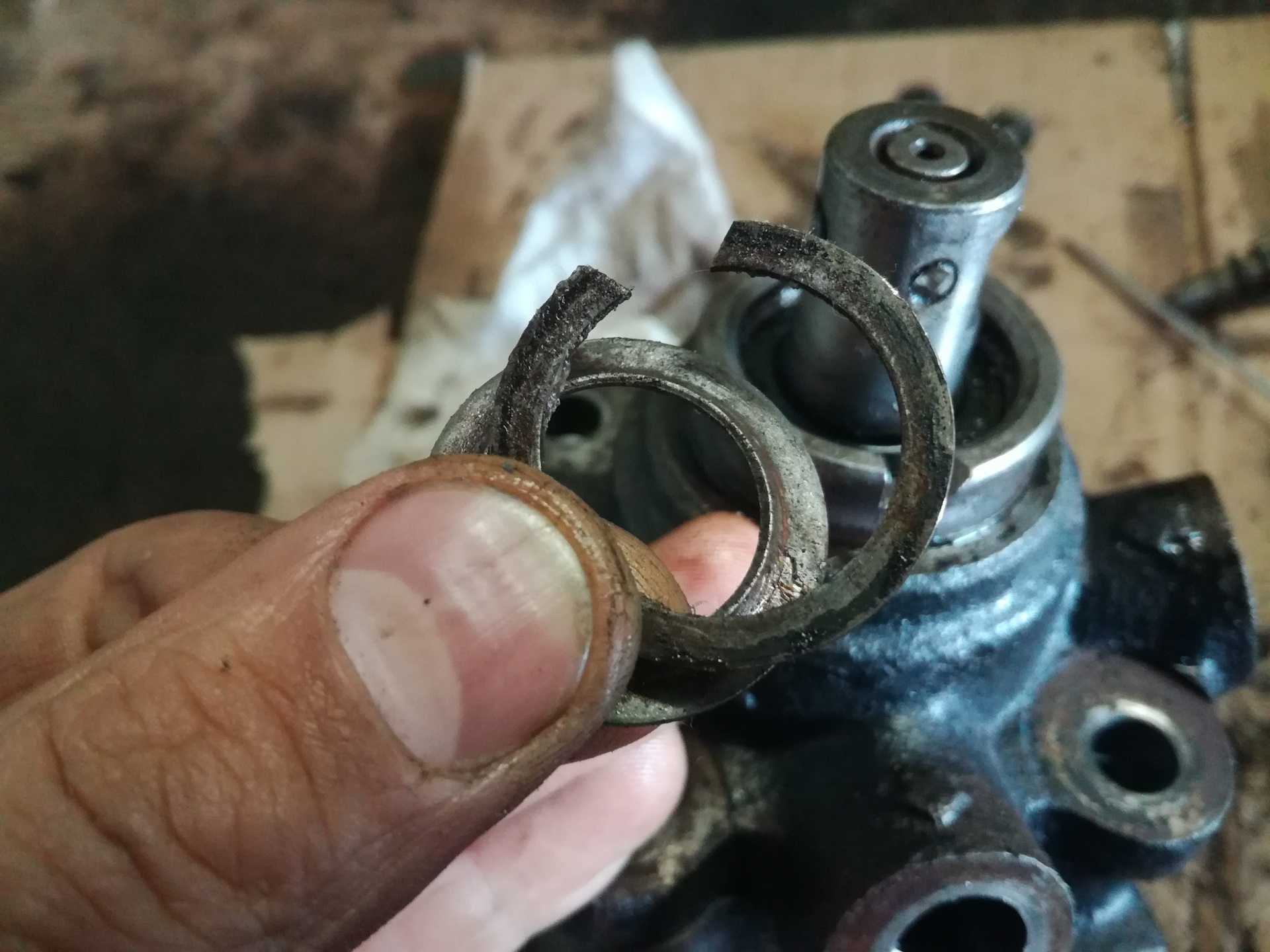

Для починки понадобятся: ремкомплект из автомагазина, или на замену ему шайбы, прокладка, уплотнительные кольца и сальник. Также может пригодиться подходящий рабочий подшипник, если дело в нем.
Регулировка рулевого механизма
Колеса спереди поставить ровно. Надо положить отвертку низом на руль в точке сверху. Вращать колесо рулевое до тех пор, пока не появится сопротивление. Колеса при этом находятся в исходном положении. При нахождении люфта, надо отметить точки.
Если люфт составляет 17 мм и больше, требуется найти эту причину. Если меньше указанного расстояния, то просто идет регулировка зазора между роликом и червяком. Снять переднее колесо слева. С помощью ключа на 30 отвернуть гайку колпачковую и снять оттуда шайбу. Взять ключ на 12 шестигранник и отвернуть на немного винт регулировки по часовой. Таким образом проверять люфт на руле, пока не будет меньше 17-ти мм, сборка в обратном порядке.
Если в Волге при повороте руль возвращается в исходное положение, требуется ещё раз замерить люфт.
При появлении хруста в рулевом колесе при езде по плохой поверхности дороги, или при переезде «лежачих полицейских». Это происходит при малой скорости или при большом угле поворота. Требуется обращение в автомобильный сервис технического обслуживания. При диагностике может быть выявлена проблема, связанная с рулевым редуктором.

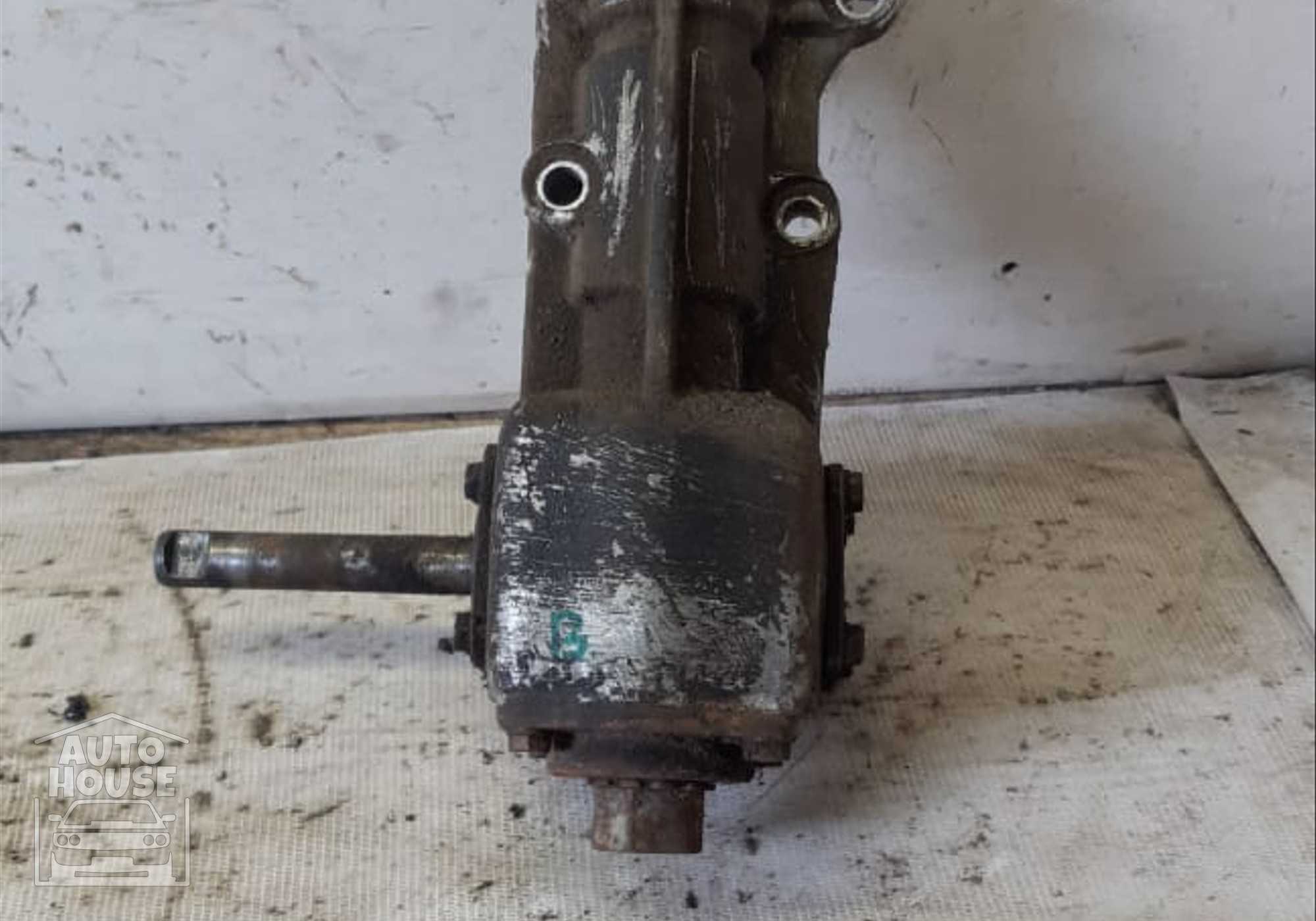

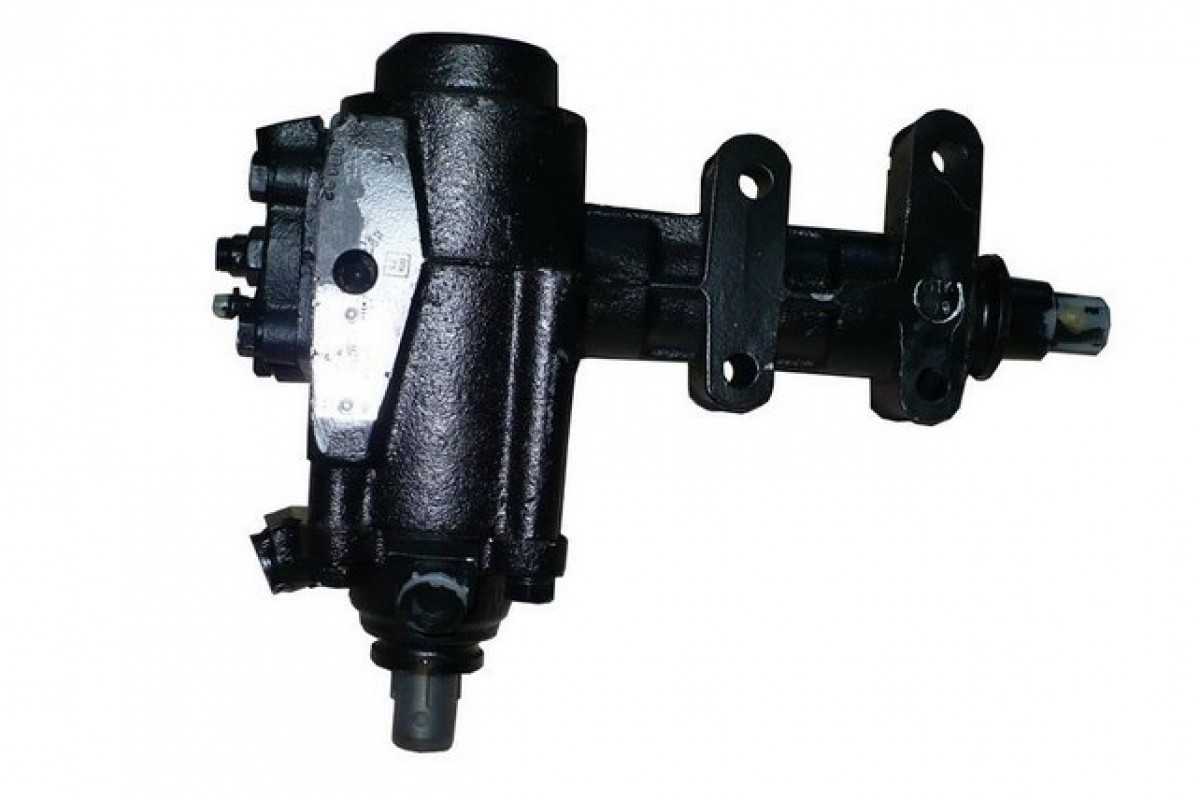

Так выглядит рулевой редуктор газ 3110
Если есть достаточно денежных средств, можно оставить автомобиль в ремонтной мастерской, где мастера своего дела устранят эту проблему путем замены на новый. Но, если нет доверия или денег, можно попробовать самому отремонтировать рулевой редуктор. Для этого требуется, прежде всего, соблюдение правил безопасности. Наличие ямы в гараже, знания о рулевом механизме 31-ой Волги и все необходимые ключи для разборки-сборки механизма.
Процесс установки рулевой колонки на газ 3110
Порядок ремонта рулевого редуктора
Регулировка рулевого управления на Газель начинается с регулировки люфта. Снимается пластиковый кожух, головкой на 13 отвинчиваются 4 крепежных болта и снимается металлическая защита. Под ней находятся регулировочные прокладки, с помощью которых устраняется слабина.
Порядок регулировки рулевого управления на Газель
Удаляется одна прокладка, узел собирается, проверяется наличие люфта. Если он не исчез, то процедура повторяется до полного устранения слабины. Проверять его надо при среднем положении руля, когда он минимальный. Настройка производится до тех пор, пока не будет достигнута максимальная легкость поворота вала при минимальном люфте.
После устранения люфта ремонт рулевой Газели продолжается. Выполняется регулировка зазора шариковой гайки с вал-сектором. Для этого надо надеть на вал сошку, повернуть вал рулевого колеса 2,5 оборота в любую сторону, проверить наличие свободного хода. Если он есть, придется настраивать положение подшипников. Там используются радиально-упорные подшипники, поэтому величина зазоров должна быть минимальной (в идеале — отсутствовать).
Примечательным обстоятельством является то, что шариковая гайка с винтом не подлежат разукомплектации, что в первые годы эксплуатации автомобиля Газель было существенным недостатком из-за отсутствия запчастей. Сегодня этот вопрос полностью решен, рынок располагает достаточным количеством деталей, что позволяет производить ремонт или настройку при первых симптомах неисправности.
Видео по теме: Ремонт рулевой колонки Газели
Публикации по теме
Процесс самостоятельной замены шкворней на Газели
Порядок установки дизельного двигателя на Газель
Особенности диагностики и ремонта редуктора КамАЗ 5320
Доработка системы ГУР ГАЗ 3110
В стоке в авто был ГУР… ну лучше б его вообще не было. Редуктор ГУР стоял самого первого выпуска ШНКФ 453465.100.
Проблемы с системой ГУР были с первого дня обладания авто… насос менял 3 раза… ГУР перебирал 1 раз… забегая на перёд скажу, что этот редуктор не доработал до замены всего 2 недели и потёк
Была задумка купить вот этот комплектик ГУР от Автодетальсервис avtodetal.com/index.php?section=282 Вот отзыв человека который купил и установил его себе www.drive2.ru/cars/gaz/31…376151945221/#replieslist Но купить его мне так и не удалось… хотя бы из -за его стоимости в Украине. немного не мало 5000 гривен и это за российские детали…
Ну раз всё сразу не получилось купить… решил я пойти по более трудоёмкому и правильному пути.
Собрал по не многу вот такие детали:
1. Был куплен бу с волги 31105 редуктор ГУР ШНКФ 453461.103 ссылка на тех характеристики www.agu.by/index.php?module=view_ >
2. Кронштейн насоса ГУР из комплекта Автодетальсервис
3. Насос ГУР от авто Шевроле нива номер детали по каталогу 2123-3407012.
4. Купил медную трубку диаметром 13 мм, из которой мне выгнули масленый радиатор для системы ГУР
5. Выточил шкив нужного диаметра, так как найти готовый не удалось.
Также дополнительно покупал шланги, металлическую гофру, медные шайбы, переходник, хомуты…
Купленный бу редуктор ГУР от 105й волги был отправлен на доработку мастерам в гидролаб г. Москва (www.gidrolab.ru/price1.shtml) Такая доработка обошлась 3500 рос. руб. в принципе к ним претензий у меня нет пока, но эти ребята сошку и карданчик, которые были на редукторе не вернули…
Приехал в таком виде из Москвы

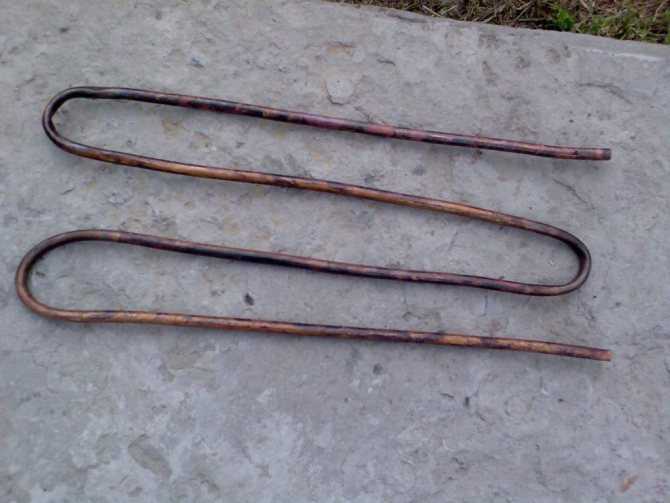

Этап №1 Установка радиатора ГУР: Радиатор сделанный из медной трубки 13мм. ставится на место радиатора масла. Купил шланги хорошего качества и проложил их в железную гофру, чтобы шланги не перетирались и не перегибались. Радиатор ставится в сливную магистраль от редуктора до расширительного бачка.
Радиатор закреплён, трубки подведены.
Этап №2 Подготавливаем насос к установке: Вот тут я долго стоял перед выбором: то ли взять от фольцваген, БМВ, ауди или от шевроле нивы
Слева насос от ауди А6 справа от шевроле нивы… на этой фотке наглядно видно что они очень похожи. есть различия по углам подводки шлангов…
Но при выборе насоса столкнулся с рядом проблем. Во-первых, стоковое давление белорусского насоса 90 бар, на ауди и бмв 120 бар, у нивы 104 бара. Я не решился брать насос с таким высоким рабочим давлением… Во-вторых, стоимость хорошего насоса превышает 3000 грн., китайские аналоги и прочие подделки не лучше российского насоса, но дороже его… В итоге я остановился на насосе от Шевроле нивы номер детали по каталогу 2123-3407012
Чтобы установить этот насос на 406-й мотор нужен кронштейн такой как на второй фотке сверху.
Насос от Шевроле нивы продаётся без шкива. Да и стоковый шкив от этого авто нам не подойдёт, потому что он большего диаметра и под 5ти ручьевой ремень. Необходимо заказать у токаря выточить шкив. Готового найти не удалось. Думаю что отдельно его никто не продаст на разборе… у новых судя по Экзисту цены от 300 грн. Работа по изготовлению шкива + материалы обошлась 190 грн.
И ещё одна проблема… Болт, которым прикручивается трубка высокого давления к насосу в стоке 10 мм., а в насосе дырка под болт на 12 мм. Необходим переходник с одной резьбы на другую… мне удалось найти такой на рынке… но вещица весьма редкая…
Насос в сборе с кронштейном, шкивом и переходником…готовая конструкция для установки на ДВС
Этап №3 Снятие редуктора и сошки с редуктора, подробнее тут gazclub.ru/faq/?mess_ >
Когда старый редуктор я снял… с него нужно снять сошку, которую нужно установить на новый редуктор… те кто хоть раз это делал поймёт, что эта процедура сложнее, чем сам процесс снятие редуктора.
Для облегчение этого процесса одним знакомым волговодом в недрах СТО был изыскан мега съёмник.
Съёмник, который больше самого редуктора. И даже им снять сошку было не легко…
Этап №4 Установка системы ГУР обратно на авто: Ну тут ка как ничего сложного… как говорится в обратном порядке… Хотя и здесь есть бока… а именно с насосом ГУР.
При демонтаже кронштейна крепления насоса гур и монтаже нового необходимо открутить подушку двигателя и приподнять мотор, иначе не возможно открутить один болт крепления кронштейна. Ну и после установки насоса возращаем двигатель на место.
Дальше заливаем в систему качественное масло и прокачиваем… У меня в течении 10 минут работы двигателя в бачке была вот такая пенка.
Симптомы неисправности рулевого редуктора
Неустойчивость рулевого колеса
Одним из первых признаков неисправности рулевого редуктора может стать неустойчивость рулевого колеса. Это может проявляться в том, что водитель испытывает трудности при управлении автомобилем на прямой дороге или при выполнении поворотов. В таких случаях рекомендуется незамедлительно обратиться к специалистам для диагностики и ремонта рулевой системы.
Шум и треск в рулевом редукторе
Еще одним симптомом неисправности рулевого редуктора может стать появление шума или треска при поворотах рулевого колеса. Это может быть вызвано износом или поломкой шестерен, на которых работает редуктор. В таких случаях необходимо произвести замену неисправных деталей для предотвращения дальнейшего ухудшения состояния рулевой системы.
Затруднения при поворотах
Если водитель испытывает затруднения при выполнении поворотов рулевого колеса, это тоже может быть связано с неисправностью рулевого редуктора. Это может произойти из-за утечки масла из редуктора или из-за износа деталей, ответственных за передачу крутящего момента. В таких случаях также требуется обслуживание и ремонт рулевой системы.
Неравномерный износ шин
Если у автомобиля начинают неравномерно изнашиваться шины, это тоже может быть признаком неисправности рулевого редуктора. Это может быть вызвано снижением точности управления или неправильной настройкой геометрии рулевой системы. В таких случаях рекомендуется произвести диагностику и настроить рулевую систему.

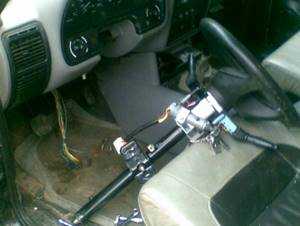

Рулевая колонка автомобиля «Волга». Снятие, разборка и установка
Снятие
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять рулевое колесо.
3. Отвернуть два болта крепления и снять усилитель 1 панели приборов с установленной на ней розеткой под переноску.
Отвернуть один винт крепления верхнего кожуха, четыре винта 2 крепления нижнего кожуха рулевой колонки и снять оба кожуха.
4. Отсоединить колодку с проводами замка зажигания.
5. Отвернуть три винта 1 крепления и снять основание 2 с подрулевыми переключателями в сборе.
Основание с подрулевыми переключателями можно отложить в сторону, не отсоединяя от переключателей провода.
Если не хватает длины жгутов, чтобы снять основание с подрулевыми переключателями в сборе с рулевой колонки, то можно отвернуть по два винта крепления обоих подрулевых переключателей и отсоединить их от основания.
Отвернуть два болта 1 крепления рулевой колонки к кронштейну.
Опустить рулевую колонку и снять втулки, установленные между рулевой колонкой 2 и кронштейном 3.
Отвернуть гайку 1 крепления, вынуть клин 2 и отсоединить вал 4 рулевой колонки от карданного шарнира 3. Вынуть рулевую колонку из автомобиля
Подробно в картинках:
Отверткой отворачиваем винт крепления основания подрулевых переключателей к рулевой колонке.
Ключом на 10 отворачиваем два болта крепления усилителя панели приборов.
Отсоединяем разъемы от выводов выключателя указателей поворота, нарисовав схему их взаимного положения

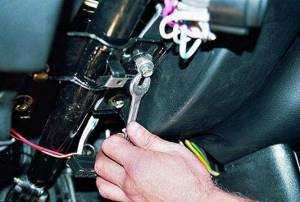

Ключом на 12 отворачиваем два болта крепления рулевой колонки к кронштейну
Разборка
1. Установить замок зажигания с помощью ключа в положение «0», отключив тем самым противоугонное устройство.
2. Зажать в тисках рулевую колонку за проушины трубы рулевой колонки. Снять с обоих концов вала рулевой колонки стопорные кольца 1, шайбы 2 и втулки 3.
3. Выпрессовать вал рулевой колонки из трубы, ударяя по нижнему концу вала молотком 1 через деревянную оправку 2.
4. Верхний подшипник рулевой колонки снять с вала, а нижний вынуть из трубы.
5. При необходимости отвернуть два болта крепления и снять замок зажигания с противоугонным устройством в сборе.
Подробно в картинках:
Отворачиваем два винта крепления контактной части к выключателю зажигания.
Снимаем контактную часть.
Закрепив колонку за ушки хомутов рулевой трубы, зубилом отворачиваем два специальных болта крепления запорного устройства выключателя зажигания.
Снимаем крепление запорного устройство
Щипцами снимаем стопорное кольцо с нижнего конца рулевого вала
Снимаем шайбу
Через оправку выпрессовываем вал с подшипником в сторону верхней части трубы рулевой колонки.
Вынимаем вал.
Снимаем с верхнего конца вала запорное кольцо, шайбу и подшипник.
Осмотр и дефектовка деталей рулевой колонки
1. Проверить трубу рулевой колонки. На трубе и кронштейне не должно быть трещин и вмятин.
Проверить целостность сварного соединения кронштейна с трубой.
2. Подшипники должны свободно вращаться от руки без шума и заеданий.
Проверить целость сепараторов.
3. Шлицы на валу рулевой колонки не должны иметь механических повреждений.
4. Осмотреть и убедиться в отсутствии трещин на ступице рулевого колеса.
Проверить надежность крепления обода к спицам.
Обод рулевого колеса не должен иметь деформации.
5. Дефектные детали подлежат обязательной замене.
Сборку
рулевой колонки проводят в порядке, обратном разборке. В подшипники набиваем смазку.
Установка
1. Устанавливают рулевую колонку в порядке, обратном снятию.
Не забудьте при этом установить втулки между крепежными проушинами рулевой колонки и кронштейном.
Моменты затяжки резьбовых соединений крепления рулевой колонки к кронштейну 12–18 Нм (1,2–1,8 кгс·м), гайки крепления вилки карданного шарнира – 18–25 Нм (1,8–2,5 кгс·м).
Сообщества › ГАЗ Волга › Блог › Установка гур на змз 402
Запутался во всём уже, чего менять там в подвеске. Предложили комплект гур за 2500р (что и послужило пинком к поиску инфы) редуктор, насос, бачок, рулевая колонка от 3110, всё от 3110. Что нужно менять в подвеске ? Или ничего не нужно. На редукторе ещё родная сошка стоит, думал поставить свою вместо неё и всё. У меня подвеска старого образца ещё с суппортами москвичевскими(шкив стоит 3 ручейковый хз откуда) и торпеда с рулевой колонкой тоже почти как на первых сериях. Редукторы все разное количество оборотов делают ? Обычный без гура, от 3110(100 как понял. Как их отличать ?) и 103 от 31105, у всех разное количество оборотов ? Или это совсем не зависит от редуктора и они все одинаковые по оборотам а дело всё в сошках и других деталях(не помню названий). Шкив на насосе менять нужно или можно как то без этого обойтись(может проточить как нить этот шкив) ? Можно описать нюансы. Возможно оставить старую рулевую колонку или хотя бы руль ? Как-то из двух колонок одну сделать. Извиняюсь за возможно глупые вопросы. Может у кого в Че есть крепление насоса для 402 ?
Механизм рулевого управления с гидроусилителем ГАЗ 3110 Волга
- Руководства по ремонту
- Руководство по ремонту ГАЗ 3110 (Волга) 1996-2004 г.в.
- Механизм рулевого управления с гидроусилителем
5.8.1 Механизм рулевого управления с гидроусилителем ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо от упора до упора. 2. Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, значит неисправен механизм рулевого управления с гидроусилителем. 3. Если рулевое колесо вращается тяжело в обе стороны, значит, н… 5.8.2 Замена механизма рулевого управления ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3. Ослабить болты крепления переднего левого колеса. 4. Приподнять и установить на опоры переднюю часть автомобиля. 5. Отвернуть болты и снять колесо. …
5.8.3 Замена насоса гидроусилителя Предупреждение Насосы могут поставляться в запчасти со штуцером под верхний шланг или без штуцера. Если новый насос без штуцера, надо выкрутить штуцер из старого. ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установить автомобиль на стояночный тормоз. 2. Установить упоры под задние колеса. 3…
5.8.4 Замена жидкости ПОРЯДОК ВЫПОЛНЕНИЯ 1. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления. Снова подсоединить шланг к насосу и затянуть болт его крепления моментом 44–62 Н·м (4,4–6,2 кгс·м). 2. Отвернуть пластма…
5.8.5 Прокачка системы гидроусилителя ПОРЯДОК ВЫПОЛНЕНИЯ 1. Повернуть рулевое колесо до упора в одну сторону. 2. Отвернуть клапан выпуска воздуха на рулевом механизме. 3. Не заворачивая клапан, повернуть руль до упора в другую сторону. При этом из клапана должен выйти воздух, а затем жидкость. 4. Н…
↓ Комментарии ↓

1. Эксплуатация и техническое обслуживание
1.0 Эксплуатация и техническое обслуживание 1.1 Отопление и вентиляция салона 1.2. Обкатка автомобиля 1.3 Проверка автомобиля перед выездом 1.4 Периодичность замены эксплуатационных жидкостей, смазочных материалов 1.5 Уход за лакокрасочным покрытием кузова 1.6 Периодичность смазывания узлов автомобиля
2. Двигатель
2.0 Двигатель 2.1. Снятие и установка 2.2. Двигатель моделей 402 и 4021 2.3. Система смазки 2.4. Система охлаждения 2.5. Система выпуска отработавших газов 2.6. Система питания двигателя ЗМЗ-4062 2.7. Система питания двигателей ЗМЗ-402 и ЗМЗ-4021
3. Трансмиссия
3.0 Трансмиссия 3.1. Сцепление с диафрагменной пружиной 3.2. Сцепление с периферийным расположением пружин 3.3. Пятиступенчатая коробка передач 3.4. Четырехступенчатая коробка передач 3.5. Карданная передача 3.6. Задний мост 3.7. Полуоси 3.8. Главная передача
4. Ходовая часть
4.0 Ходовая часть 4.2. Задняя подвеска
5. Рулевое управление
5.0 Рулевое управление 5.1. Рулевое колесо 5.2. Рулевая колонка 5.3. Механизм рулевого управления 5.4. Рулевая трапеция 5.5. Шаровые шарниры рулевой трапеции 5.6. Маятниковый рычаг 5.7. Шаровой шарнир маятникового рычага 5.8. Механизм рулевого управления с гидроусилителем 5.9 Возможные неисправности рулевого управления.
6. Тормозная система
6.0 Тормозная система 6.1. Педаль тормоза 6.2. Вакуумный усилитель 6.3. Главный тормозной цилиндр 6.4. Передний тормозной механизм 6.5. Задний тормозной механизм 6.6. Регулятор давления 6.7. Стояночный тормоз 6.8 Прокачка тормозной системы 6.9 Возможные неисправности тормозной системы.
7. Электрооборудование
7.0 Электрооборудование 7.1. Аккумуляторная батарея 7.2 Блок предохранителей 7.3. Генератор 7.4. Генератор 9422.3701 или 2502.3771 7.5. Генератор 1631.3701 или 192.3771 7.6. Регулятор напряжения 7.7. Стартер 7.9. Звуковой сигнал 7.10. Система зажигания 7.11 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-4062 7.12 Схема электрооборудования автомобиля ГАЗ-3110 с двигателем ЗМЗ-402
8. Кузов
8.0 Кузов 8.1. Передний буфер 8.2. Задний буфер 8.3. Брызговик облицовки радиатора 8.4. Капот 8.5. Переднее крыло 8.6. Крышка багажника 8.7. Передняя дверь 8.8. Задняя дверь 8.9 Замена ветрового и заднего стекол 8.10. Наружное зеркало заднего вида 8.11. Панель приборов 8.12. Стеклоочиститель 8.13. Переднее сиденье 8.14 Заднее сиденье 8.15 Ремни безопасности 8.16 Задняя полка 8.17 Навесное оборудование салона 8.18. Отопитель 8.19 Возможные неисправности узлов и деталей кузова.
9. Приложения
9.0 Приложения 9.1 Масса агрегатов 9.2 Лампы, применяемые на автомобиле 9.3 Подшипники качения, применяемые на автомобиле 9.4 Манжеты, применяемые на автомобиле 9.5 Горюче-смазочные материалы и эксплуатационные жидкости 9.6 Моменты затяжки ответственных резьбовых соединений *
10. Технические характеристики автомобилей
10.0 Технические характеристики автомобилей 10.1. Двигатель
Как самостоятельно отрегулировать рулевой редуктор на Газели?
Сегодня рулевой редуктор устанавливается практически на все современные модели транспортных средств марки Газель, вне зависимости от наличия ГУР. Основной функцией представленного механизма считается обеспечение управления машиной, поэтому техническая исправность устройства напрямую влияет на безопасность водителя и пассажиров во время движения.
Признаки необходимости ремонта
Ремонт рулевого редуктора Газели
В любом автомобиле наибольшей степени износа подвергаются детали рулевого управления, поскольку именно на них приходится большие нагрузки при езде по неровной дороге, поворотах, а также резких торможениях. Поэтому рулевой редуктор Газель нередко выходит из строя, вследствие чего проводится его срочная регулировка. В перечень признаков неисправности рассматриваемого агрегата, как правило, входят:
- Вибрация или стук в устройстве, передаваемая через рулевое колесо;
- Возникновения трудностей при повороте руля;
- Наличие люфта в редукторе;
- Течи масла в механизме.
При появлении одного или сразу нескольких признаков требуется немедленная регулировка рулевого редуктора, которая позволит своевременно устранить неисправности в работе устройства и снизить риск выхода из строя других узловых агрегатов транспортного средства.
Рулевой редуктор Газели
Порядок проведения работ
Профессиональная регулировка рулевого управления на моделях Газель начинается с его аккуратного демонтажа. Далее снимаем с механизма верхнюю пластиковую крышку наряду с поролоновым уплотнителем и головкой ключа на 13 откручиваем четыре крепежных болта металлической защиты. Снимаем одну из расположенных внутри регулировочных прокладок, собираем устройство в обратном порядке, проверяем люфт и в случае его наличия разбираем агрегат обратно, удаляя еще одно прокладочное кольцо.
Когда удалось добиться отсутствия люфта, необходимо произвести регулировку зазора при зацеплении гаечной пары — вал-сектор. Для выполнения данной операции следует установить на вал сошку и последовательным вращением винта переводить ее в среднее положение, а затем повернуть вал-сектор непосредственно за сошку. Люфт наконечника сошки при этом не должен ощущаться или превышать значения в 0,3 мм.
Таким образом, регулировка рулевого редуктора на машине марки Газель является важным ремонтным мероприятием, позволяющим восстановить функциональность управления транспортным средством, существенно повысив безопасность пассажиров во время движения.
Когда нужен ремонт рулевого редуктора — снятие, установка рулевого редуктора своими руками
Здравствуйте, уважаемые автолюбители! Редуктор рулевого управления присутствует во всех автомобилях, независимо от того, оборудованы они гидроусилителем руля (ГУР) или нет.Его функции заключаются в обеспечении управления автомобилем, поэтому техническое состояние рулевого редуктора напрямую влияет на безопасность эксплуатации автомобиля. Поэтому, к диагностике и ремонту данного механизма необходимо подходить с полной ответственностью.В любом автомобиле, более всего подвержены износу детали рулевого управления, так как на них приходится наиболее интенсивная нагрузка при поворотах, езде по ухабистым дорогам, наездах на препятствия и прочем.О необходимости проведения ремонта редуктора рулевого управления могут свидетельствовать следующие признаки:
стуки в рулевом редукторе, ощутимые через руль автомобиля;затруднённое вращение руля;ощутимый люфт рулевого редуктора;течь масла.
В случае появления одного или нескольких из данных признаков, необходимо срочно заняться ремонтом механизмов рулевого управления. Несвоевременный ремонт способен привести к внезапной потере работоспособности рулевого управления и к трагическим последствиям.
Ремонт рулевого редуктора своими руками ^
ремонта редукторов
Необходимо отметить, что ремонт рулевого редуктора, является достаточно сложной операцией, и начинать его стоит только при наличии: необходимого оборудования, опыта и знания устройства автомобиля.Ремонт рулевого редуктора на автомобилях с ГУР и без него проходит при незначительных отличиях — различные втулки и типы смазки. Прежде, чем приступать к ремонту рулевого редуктора, познакомимся с его устройством.Редуктор рулевого управлениясостоит из следующих деталей:
золотниковый механизм;опорная втулка;зубчатый вал;
Непосредственно ремонт рулевого редуктора, технологически делиться на несколько этапов: демонтаж рулевого редуктора с очисткой всех его деталей, проверка зубчатого вала, замена повреждённых частей механизма.Естественно, до начала ремонтных работ, необходимо приобрести ремонтный комплект, содержащий новые детали (сальники, уплотнительные кольца, втулка и прочие).
Технологический процесс ремонта рулевого редуктора ^
Снятие рулевого редуктора
Демонтаж рулевого редуктора: поднимите автомобиль на домкратах или поставьте на яму,демонтируйте защиту двигателя,удалите теплоизоляционную пластину,раскрутите крепежные детали рулевого редуктора,снимите редуктор и извлеките из автомобиля.Лучше всего снять рулевой редуктор вместе с тягами. Так будет значительно удобнее установить новые пыльники.Как разобрать рулевой редуктор. открутите редуктор от рулевых тяг, открутите нижнюю заглушку зубчатого вала и стопорную гайку, удалите стопорное кольцо, аккуратно выбейте вал, извлеките нижний сальник.С помощью постукивания удалите стопорный штифт, блокирующий верхний сальник. Провернув стопорную заглушку, удалите стопорное кольцо. Снимите сальник, затем пластиковую втулку. Удалите заглушку, вытащите прижимной механизм и пружину.Отмойте детали от грязи и масла. Проведите тщательный осмотр на предмет износа и механических повреждений. Поврежденные детали замените.Как собрать рулевой редуктор. установите на место внутренний сальник, предварительно смазав его специальной смазкой, поместите редуктор в корпус, установите на место правый сальник, надев на него пластиковую втулку, установите заглушку, зафиксировав её проволокой, наденьте нижний сальник. Затем установите рулевой редуктор в среднее положение. Зубчатый вал вставьте на посадочное место. Вставьте верхний сальник. Установите стопорное кольцо. Затяните нижнюю стопорную гайку. Установите пружину, прижимной механизм и заглушку. Затяните посильнее.
Установите рулевой редуктор на автомобиль, действуя в обратном порядке.После ремонта обязательно нужно проехать на пост и проверить развал-схождение. Естественно, если вы впервые занимаетесь ремонтом редуктора самостоятельно, времени на это уйдет немало. Но, вы будете полностью уверены в качестве ремонта и состоянии редуктора рулевого управления на своем автомобиле.
Механизм рулевого управления с гидроусилителем
5.93. Повернуть рулевое колесо от упора до упора.
5.94. Если рулевое колесо вращается в одну сторону легко, а в другую тяжело, значит неисправен механизм рулевого управления с гидроусилителем.
5.95. Если рулевое колесо вращается тяжело в обе стороны, значит неисправен насос.
Замена механизма рулевого управления
5.96. Установить автомобиль на стояночный тормоз.
5.97. Установить упоры под задние колеса.
5.98. Ослабить болты крепления переднего левого колеса.
5.99. Приподнять и установить на опоры переднюю часть автомобиля.
5.100. Отвернуть болты и снять колесо.
5.101. Со стороны ниши колеса снять с брызговика левого колеса грязезащитный чехол, поддев отверткой пистоны его крепления.
5.102. Изнутри салона отвернуть гайку 1 крепления, вынуть клин 2 и отсоединить вал червяка механизма рулевого управления от карданного шарнира 3.
5.103. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления.
5.104. Отвернуть два проводящих болта крепления и отвести в сторону шланги от механизма рулевого управления
Обратить внимание на состояние медных прокладок проводящих болтов. Гнутые или сильно обжатые прокладки заменить
5.105. Предварительно пометив взаимное положение вала 1 сошки и сошки 2 рулевого управления, отвернуть гайку крепления и спрессовать сошку с вала.
5.106. Отвернуть четыре болта крепления и снять механизм рулевого управления. При этом рекомендуется промаркировать болты, так как они разной длины.
5.107. Установить механизм рулевого управления в обратном порядке. При этом гайки крепления механизма к лонжерону затягиваются моментом 50–60 Н·м (5,0–6,0 кгс·м). Сошку на вал установить в соответствии с метками. При соединении вала червяка с карданным подшипником надо выставить передние колеса и рулевое колесо в положение движения автомобиля по прямой. При подсоединении шлангов следить, чтобы они не касались выпускного коллектора. Затянуть болты крепления шлангов моментом 44– 62 Н·м (4,4–6,2 кгс·м). После установки заполнить и прокачать систему гидроусилителя (см. 5.122–5.125).
Насосы могут поставлятся в запчасти со штуцером под верхний шланг или без штуцера. Если новый насос без штуцера надо выкрутить штуцер из старого.
Замена насоса гидроусилителя
5.108. Установить автомобиль на стояночный тормоз.
5.109. Установить упоры под задние колеса.
5.110. Приподнять и установить на опоры переднюю часть автомобиля.
5.111. Снять передний брызговик двигателя (см. 2.4).
5.112. Снять ремень генератора (см. 2.33).
5.113. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления.
5.114. Отвернуть два болта крепления насоса и опустить насос (он остается висеть на шланге).
5.115. Ослабить затяжку хомута 1 и отсоединить шланг 2 от насоса, придерживая при этом насос.
5.116. Установить насос в обратном порядке. Затянуть болты крепления насоса. Затянуть болт крепления шланга моментом 44–62 Н·м (4,4–6,2 кгс·м). После установки заполнить и прокачать систему гидроусилителя (см. 5.122– 5.125).
5.117. Слить жидкость из системы гидроусилителя. Для этого отвернуть на насосе шланг, идущий к механизму рулевого управления. Снова подсоединить шланг к насосу и затянуть болт его крепления моментом 44–62 Н·м (4,4–6,2 кгс·м)
5.118. Отвернуть пластмассовую колпачковую гайку 1
Обратить внимание на состояние резинового уплотнительного кольца. Порванное или сильно обжатое кольцо заменить
Снять крышку 2 бачка.
5.119. Залить жидкость до уровня сетки.
5.120. Запустить двигатель. При этом жидкость уходить в систему. Доливать жидкость при работающем двигателе до тех пор, пока ее уровень не остановится на уровне сетки.
5.121. Прокачать систему гидроусилителя (см. 5.122–5.125).
Прокачка системы гидроусилителя
5.122. Повернуть рулевое колесо до упора в одну сторону.
5.123. Отвернуть клапан выпуска воздуха на рулевом механизме.
5.124. Не заворачивая клапан, повернуть руль до упора в другую сторону. При этом из клапана должен выйти воздух, а затем жидкость.
5.125. Не трогая рулевое колесо, завернуть клапан выпуска воздуха.
