Точки подключения сигнализации ford focus 1, 2 и 3 своими руками: инструкция по установке

Точки подключения автосигнализации на Ford Focus 2003, АКПП, комплектация SE

Замок зажигания:+12В
– красныйACC
– можно не подключатьЗажигание
– зелёный/жёлтыйСтартер
– серый/чёрный

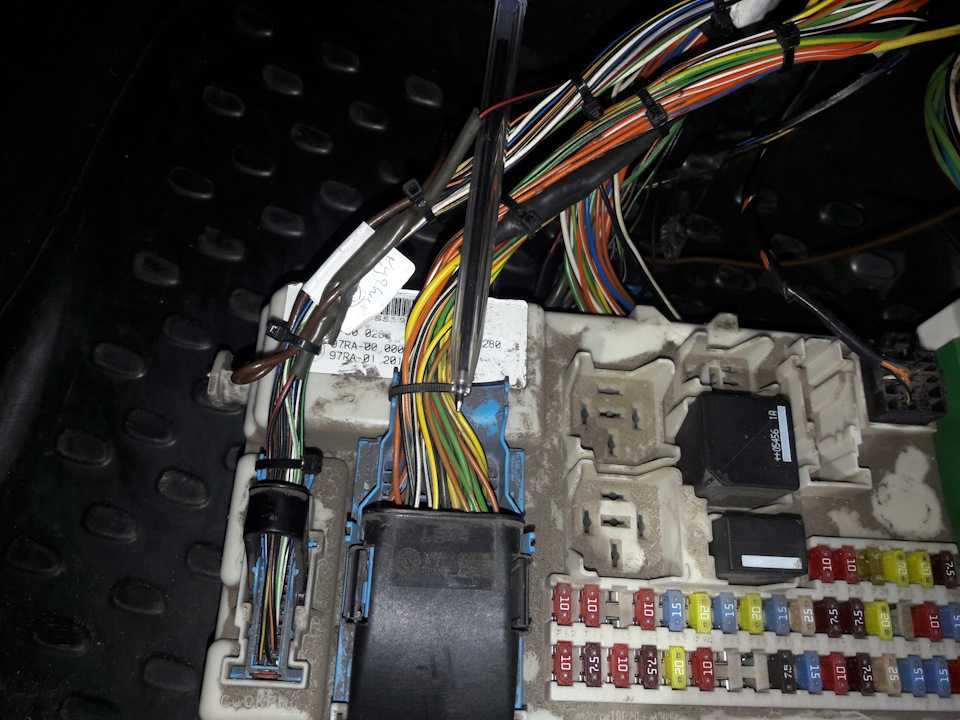

Подключения на блоке BCM за бардачком:Масса
– чёрный в нижнем разъёмеОткрытие центрального замка
(-) – чёрный/жёлтый в нижнем разъёмеЗакрытие центрального замка
(-) – чёрный/красный в нижнем разъёмеЛевый поворот
(+) – синий в нижнем разъёмеПравый поворот
(+) – серый в нижнем разъёмеОткрытие багажника
(-) – белый в верхнем разъёмеДвери
(в разрыв каждого провода поставить по диоду, иначе сработка, когда авто уснёт):водительская
– чёрный/жёлтый, 2-ой снизу разъёмпередняя пассажирская
– чёрный/синий, 2-ой сверху разъёмправая задняя
– чёрный/зелёный, нижний разъёмлевая задняя
– чёрный/оранжевый, 2-ой снизу разъёмБагажник
– чёрный/жёлтый в водительском пороге (в разрыв поставить диод, иначе сработка, когда авто уснёт, если не выключить плафон в салоне)

Тормоз
– на лягушке

Контроль двигателя
– припаяться к лампе аккумулятора на панели приборов.

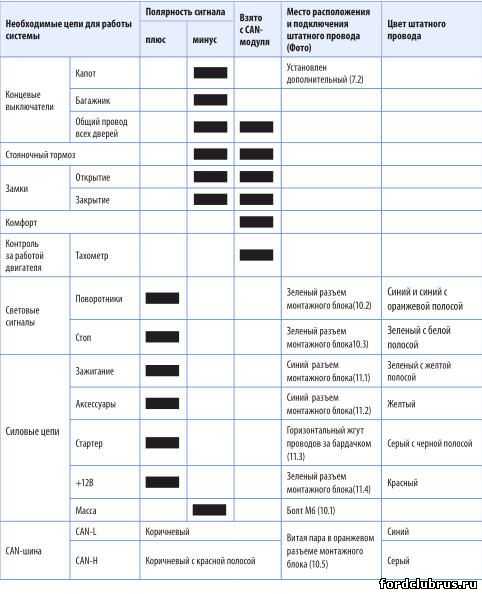

Цепь

Цвет

Расположение

+ 12V

Красный (толстый)

АСС

Жёлтый

Замок зажигания

IGN1

Зел./жёлт.

Замок зажигания

SARTER

Серый./чёрн.

Горизонтальный жгут за бардачком.(там же можно сделать блокировку стартера.)

Повороты

Син./бел. Син./кр.

В жгуте к блоку предохранителей, зелёный большой р-ом.

Ручник (-)

Чёрн./красн.

Горизонтальный жгут за бардачком.

ЦЗ (-)

Чёрн./зел.

Жгут на блок предохранителей, маленький оранжевый р-ом.

Чёрн./оранж.

Концевик багажника (+)

Чёрн./красн

Концевик левой передней двери (+)

Чёрн./жёлт.

Концевик левой задней двери (+)

Чёрн./оранж.

Концевик правой передней двери (+)

Чёрн./син.

Концевик правой задней двери (+)

Чёрн./зел.

Откр. багажника (-)

Чёрн./жёлт.

Бензонасос

Зел./оранж.

В правом пороге.

Контроль работы двигателя

Форсунка.

Обходчик иммо StarLine BP-03. Блок сигнализации удобно расположить под магнитолой. (Что бы снять магнитолу, нужны спец. ключи.) Открытие багажника с брелка делать смысла нет. При открытии он всё ровно сам не будет открываться, приходиться всё ровно его открывать рукой, а он тяжёлый. Поэтому все концевики дверей и багажника, соединяем через 5 диодов и подаём на сигнализацию, на положительный вход дверей. Тем более, у сигнализации нет положительного входа багажника. Если при включении зажигания включается ближний свет, то что бы этого не было, на выключателе габаритов перерезать зел/красн тонкий, зел/жёлт тонкий.

Автосигнализация – это охранный комплекс, созданный дабы защищать автомобиль от взлома и угона и передавать информацию о состоянии автомобиля владельцу.

Центральный замок никогда не выполнит функции, которые сможет выполнить штатная сигнализация.

Сигнализация может обладать функциями запуска двигателя и управления им, а центральный замок лишь совершить блокировку замков.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Как защитить от угона Форд Фокус?

Чтобы обезопасить свой автомобиль от автоворов необходимо установить охранное оборудование, причем делать это следует не у дилеров, где установка сигнализаций поставлена на поток, а в специализированных центрах, таких как Автостудио.

Защита должна быть комплексной и сочетать как механические устройства (замки капота, блокираторы руля), так и электронные охранные комплексы от ведущих производителей (например, StarLine, Pandora).

Подобрать охранный комплекс на Ford Focus

Сигнализация должна иметь защиту от взлома кодграббером, двустороннюю связь с владельцем, чтобы своевременно оповестить его о попытке взлома автомобиля. Эффективны сигнализации или внешние иммобилайзеры, поддерживающие противоугонные метки. При установке сигнализаций целесообразно отсоединить личинку замка, тем самым усилить степень защищенности автомобиля к взлому водительской двери сверткой.

Читать дальше: Чем отличается новая гранта

Угонщики сверлят отверстие для того, чтобы открыть дверь

К установке таких устройств следует подходить индивидуально и нестандартно, что создаст дополнительные проблемы для угонщика, а значит повысит шанс, что автомобиль не будет угнан.

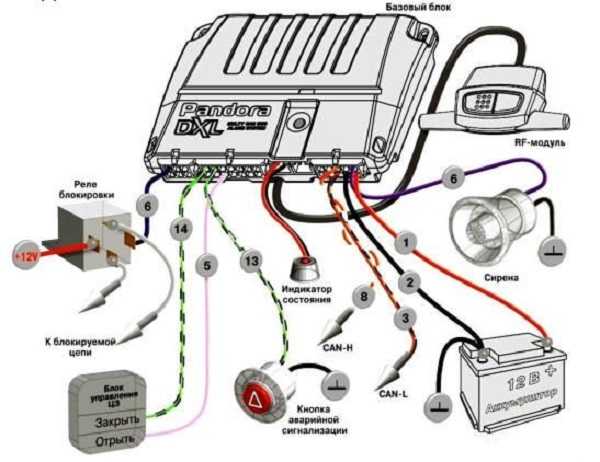

Популярная модель сигнализации для Форд Фокуса Pandora DX-90B

Исключить возможность прописать дополнительный ключ через диагностический разъем можно защитив сам разъем путем блокировки цифровой шины

Более подробно о способах блокировки диагностического разъема мы писали ранее.

Не помешает также дополнительно защитить ЭБУ, установив стальной кожух на него.

Так же эффективным элементом защиты от угона Фокуса является блокиратор руля Гарант.

Замок данного устройства надежно блокирует вал руля с помощью специальной муфты и стопора, тем самым не позволяя повернуть рулевую колонку. Демонтировать такой блокиратор в короткое время угонщику проблематично, а значит, с большой вероятностью он прекратит попытку угона и покинет автомобиль.

Чтобы деактивировать сирену и удалить установленные блокировки двигателя угонщику нужно лишь отогнуть декоративную решетку радиатора и провернуть штатный замок капота. Для предотвращения подобного, рекомендуем установить внешний электромеханический замок капота.

Специалисты Автостудио ведут статистику угонов автомобилей владельцев, обратившихся за установкой охранной системы!

За период работы было зафиксировано несколько неудачных попыток угона Ford Focus, оборудованных охранными системами в Автостудио.

Владельцев спасло от утраты автомобиля именно то, что угонщики столкнувшись с нештатными системами защиты прекратили попытку угона и оставили автомобиль.

Как самостоятельно установить сигнализацию на Форд Фокус 1, 2 и 3: точки подключения

В почти всех комплектациях это может быть сделать и при таких обстоятельствах CAN модуль вообщем не нужен. Разбираем бардачок и вынимаем его, снимаем крышку бардачка. Отщелкиваем блок предохранителей и кладем его на полик. Находим два малеханьких разъема на блоке предохранителей.

На одном в их числе находится кан шина сероватый и голубий витые провода. Пристально смотрим на цвета проводов данном разъеме по мимо кан шины у него надо сделать еще 6 проводов Читайте: Замена Подпружинных Рычагов Форд Фокус Подмена сайлентблоков Форд Фокус 2 При самостоятельной подмене сайлентблоков фронтального рычага на Форд Фокус 2, в гаражных критериях, не имея установки пресса, если у вас не будет под рукою молотка с зубилом и болгарки с тисками, к снятию установить сигнализацию на форд фокус 2 чтобы поменять сайленты не имеет смысла.

Чистка радиатора форд фокус 2 своими руками.

Чтобы выполнить Гидрокомпенсаторы Замена Форд Фокус 1. Форд Фокус Фан В чём же надобность в снятии радиатора?!

А надобность может возникнуть в случае его загрязнения или же повреждения. Проблема решается путем снятия пластиковой обшивки и замены электрического замка. Как правило, основная причина в появлении дефекта кроется в достаточно плохой герметичности источников освещения, поэтому при монтаже ламп необходимо все сделать правильно. Кроме того, при покупке следует отдать предпочтение более качественным устройствам.

На сегодняшний день в продаже можно встретить пять видов лампочек от разных производителей. И первый, и второй Фокусы, а также другие модели часто страдают такой проблемой, как отказ работоспособности электрических стеклоподъемников, особенно в сложных климатических условиях.

Точки подключения авто сигнализации на Форд Фокус 2

Если это произошло, единственным выходом будет извлечение предохранителей из гнезда установки на минут с последующей их установкой обратно. После установки стеклоподъемники необходимо поднять до упора вверх, при этом кнопку управления необходимо удерживать на протяжении нескольких секунд.

Если такие действия не позволили решить проблему, можно попытаться демонтировать шестеренку с датчиком Холла и развернуть ее на градусов автор видео — SPN. CAN-модуль для установки понадобится, систему выбирать надо вдумчиво.

Установить сигнализацию на форд фокус 2 ориентироваться только на комфорт, дальность и информативность и выбирать тамагочи, например тот же Starline C9.

В этом установить сигнализацию на форд фокус 2, вопрос противоугонных свойств придётся решать отдельно. Я так понимаю по сообщению ниже, что система у Вас уже. Установить её можно безусловно, стоимость у нас составит половину от цены системы с установкой, стоимость CAN-модуля тоже есть на сайте. Ключик придётся заказывать у дилера или искать альтернативу, гарантия у нас составляет год на работы и системы. Похожие новости Ford закрывает 3 завода в России, перестанет там д Российское совместное предприятие Ford Motor Co, Ford Sollers, закроет два сборочных завода и завод по производству двигателей в России, выйдя с рынка легковых автомобилей в стране, в результате чего расходы будут составлять от до миллионов долларов США.

Этот шаг яв Потные днища робота Ford имитируют летнее испол В десятках исследовательских лабораторий по всему миру инженеры и робототехники работают над созданием законченного, сверхточного гуманоидного робота.

Но они не все строят каждую часть.

Некоторые исследователи работают над развитием мышц робота, способных подниматься. Другие стремятся создать кожу робота, способную воспринимать. В автомобильно Ford Transit Белый — Белый На фиате говорит вообще где то за генератором, я как фиат вижу, сразу говорит в другой ряд перехожу Может кому и пригодится Ford Transitл.

Форд Фокус 2 Установка Сигнализации С Автозапуском

Не совсем только понятно, в чём скрытый смысл снятия с охраны агента снаружи автомобиля, если он не управляет блокираторами дверей? Я так понял смысл в том,что при отключении первой зоны охраны, Агент опрашивает метку и если он её не находит то включает сирену и блокировку.

Как установить

Установка магнитолы на Форд производится в гнездо, выполненное в центре приборной панели. В конструкции автомобили применена накладка с овальным отверстием, что накладывает ограничения на конфигурацию панели магнитолы или требует применения переходного элемента. Конструкция машины позволяет установить устройство стандарта 2 DIN или малогабаритную магнитолу с дополнительным карманом для мелких предметов.

Если планируется заменить автомагнитолу, которая была установлена на заводе, то требуется сдернуть рамку. Элемент поддевается сбоку пластиковой лопаткой, а затем аккуратно отсоединяются защелки. Головное устройство крепится к силовой раме панели при помощи 4 винтов с крестообразной головкой. После откручивания винтов корпус выдвигается на себя, коммутационные кабели отстегиваются без использования дополнительного инструмента.

Если владелец машины намерен устанавливать модернизированный проигрыватель, то потребуется выполнить действия:

Установить на корпус изделия кронштейны, обеспечивающие совместимость проигрывателя с монтажными точками (входят в набор или приобретаются отдельно). Осмотреть корпус изделия, а затем снять транспортировочные фиксаторы (перечень элементов приводится в заводской инструкции).
Подключить кабели питания и динамиков напрямую или через переходник, обеспечивающий совместимость колодок на штатной проводке и разъемов на корпусе магнитолы. Подсоединить антенну и жгуты дополнительных элементов (например, кнопок управления на рулевом колесе).
Зафиксировать оборудование в нише приборной панели при помощи винтов.
Смонтировать переходную рамку и установить на штатное место центральный декоративный элемент.
Проверить работоспособность оборудования в разных режимах.

Штатная противоугонная система Фокусов

В состав штатной противоугонной системы входит иммобилайзер, центральный замок и ключ с чипом, содержащим секретный код. Кроме того, к штатной сигнализации Форд Фокус 2 прилагается инструкция, которая поможет разобраться с установкой и настройкой системы.

Когда ключ вставляется в замок зажигания, а система считывает код. Если код соответствует, двигатель без проблем запускается. Иначе машина либо не заведется, либо заглохнет, как только запустится двигатель. Кроме того, блокируется подача горючего в мотор. Таким образом, автомобиль гарантировано не сдвинется с места без родного ключа.

При потере основного ключа существует запасной. Но если им долго не пользоваться, система может его не распознать. Поэтому рекомендуется раз в полгода заводить машину запасным ключом и пользоваться им в течение всего дня (автор видео – Avto-Blogger.ru).

Если потерян ключ, лучше сразу же изготовить запасной. Это может сделать только официальный дилер.

Иммобилайзер и место его расположения

Иммобилайзер – простое и надежное противоугонное средство, которое устанавливается на машину с завода. Устройство имеет прямоугольную форму с закругленными углами. Находится он за рулевым колесом или панелью приборов авто. Если в машину проникает человек, у которого нет ключа с кодом, иммобилайзер блокирует движение авто.

Прибор может подключаться к системам с помощью проводов или беспроводным способом.

При установке беспроводного устройства водитель получает ряд преимуществ:

проще найти место для установки;
возможность использования нескольких каналов управления;
подключение дополнительных реле блокировки;
дополнительные функции.

Основной функцией иммобилайзера является блокировка систем машины.

Но на автомобиле Форд Фокус он имеет дополнительные функции:

может работать в нескольких режимах: сервисном, стандартном и антиограбление;
можно устанавливать несколько реле или датчиков для создания дополнительной защиты;
благодаря интеллектуальной защите исключается возможность подбора кода ключа;
автоматическое включение сигнализации через установленный промежуток времени;
центральный замок;
дополнительные ключи для авторизации.

Прибор имеет автономное питание, при неисправности которого мигает сигнальная лампочка. Чтобы иммобилайзер корректно работал, нужно прописать ключи и запрограммировать систему.

Почему не работает центральный замок?

Если на автомобиле установлена сигнализация, то управление центральным замком осуществляется с помощью пульта дистанционного управления – брелока. При нажатии клавиши сигнал поступает на блок управления сигнализации и двери открываются либо запираются.

Если на автомобиле Форд Фокус 2 центральный замок не работает, то причины могут быть следующие:

перегорели предохранители;
обрыв проводов;
окисление клемм или контактов;
неисправен концевой выключатель на двери водителя;
не хватает заряда аккумулятора;
вышел из строя управляющий блок сигнализации;
сели батарейки на брелоке;
неисправен привод;
вышла из строя микроплата на электродвигателе.

Для того, чтобы устранить неисправности, нужно знать, где находится блок управления центральным замком Форд Фокус 2 и других моделей. Обычно он расположен под панелью управления или за бардачком.

Как активировать и отключить иммо?

Установка иммобилайзер на Форд Фокус выполняется по схеме, которую можно найти в руководстве по эксплуатации.

Устанавливается устройство путем выполнения следующих действий:

разбирается приборная панель и устанавливается основной блок противоугонной системы;
затем к нему нужно подключить систему проводов;
далее к соответствующим системам подключаются реле блокировки или расставляются в необходимых местах радиометки;
в салоне авто нужно установить светодиод и подключить к нему питание от иммобилайзера, при правильной установке лампочка будет гореть;
прописать ключи, если необходимо нужно обучить устройство и выполнить нужные настройки;
после проверки правильности подключения, элементы следует надежно закрепить;
постараться замаскировать иммобилайзер и поставить его в режим охраны.

Если лампочка постоянно горит или мигает, значит, при установке были допущены ошибки или неправильно выполнены настройки. Активируется иммо ключом. Отключить иммобилайзер Форд Фокус 2 можно с помощью эмуляторов, обходчиков, специальных компьютерных программ или киллеров. Можно отключить не используя внешние устройства, деактивировав код или присоединив к антенне чип от ключа.

Инструкция по установке сигнализации

Инструкцию, как установить сигнализацию, можно найти в руководстве пользователя. Провода питания идут от замка зажигания.

По цвету можно определить их назначение:

от стартера – красно-серый;
12 Вольт – красный;
от зажигания – желто-зеленый;
АСС – желтый.

За поворотные огни отвечают провода зеленого цвета, габаритные огни – черно-оранжевого или желто-оранжевого, ручник – фиолетово-белого, бензонасос зелено-оранжевого цвета. Центральный замок и концевики дверей контролируются с предохранительного блока. Цвет проводов черно-оранжевый и черно-зеленый. Дверные концевики имеют положительную полярность.

Инструменты и материалы

Для подключения сигнализации потребуется:

комплект сигнализации с одним входом для положительных концевиков;
набор ключей;
отвертки.

Этапы

При монтаже устанавливается следующее оборудование:

автосигнализация;
модуль обхода иммобилайзера.

Установка сигнализации на Форд Фокус 2 состоит из этапов:

Сначала нужно снять подторпедник. Для этого демонтируется левая накладка, которая держится на защелке. Затем откручивается саморез крепления подторпедника и деталь можно снимать.
Далее снимаем заглушку, которая прикрывает слот ключа и выполняем разборку подрулевого кожуха.
На следующем этапе необходимо демонтировать вещевой ящик, чтобы получить доступ к блоку ВСМ. Для этого сначала снимается правая накладка торпеды, затем откручиваются саморезы в верхней части бардачка, снимается нижняя накладка блока ВСМ и откручиваются нижние саморезы крепления бардачка.
Теперь устанавливаем на правой стойке светодиод, а на лобовом стекле антенну со встроенным датчиком наклона и удара.
Сервисная кнопка устанавливается в потайном месте.
В моторном отсеке устанавливается сирена и датчик температуры мотора.
Блок управления сигнализацией устанавливаем за бардачком.

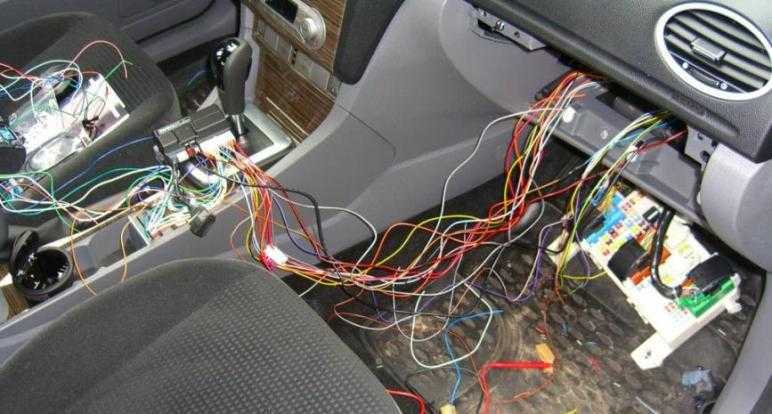

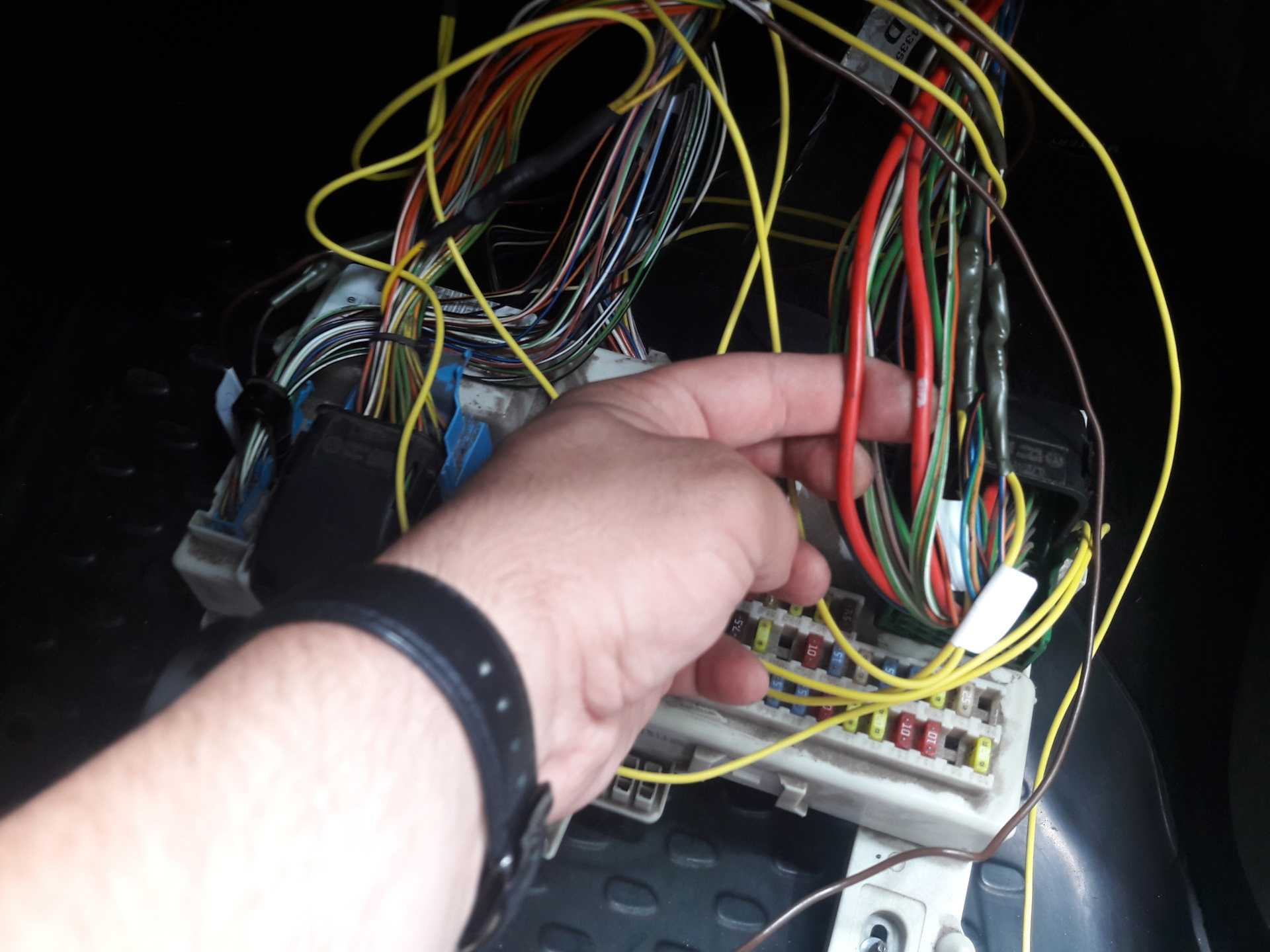

Далее подключаем все провода согласно схеме подключения.

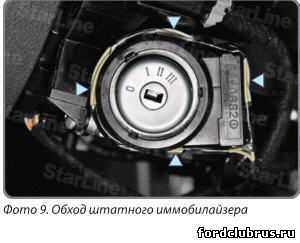

Чтобы обойти штатный иммобилайзер, на замок зажигания нужно одеть рамку модуля обхода.
Затем программируем необходимые настройки.
После настройки датчика удара проверяем работу сигнализации.
Если все работает, собираем салон в обратной последовательности.

Установка сигнализации на Форд Фокус 2 своими руками не только надежно защитит автомобиль от угона и несанкционированного проникновения, но и даст возможность сэкономить на автосервисе.

Схема установки сигнализации форд фокус i

FORD FOCUS 2000 ПИТАНИЕ 12В КРАСНЫЙ на замке зажигания. +15 (плюс при зажигании) ЗЕЛЕНЫЙ С ЖЕЛТЫМ на замке зажигания. СТАРТЕР СЕРЫЙ С ОРАНЖЕВЫМ на замке зажигания. ГАБАРИТЫ СВЕТЛО-КОРИЧНЕВЫЙ С СИНИМ на выключателе. БЛИЖНИЙ СВЕТ Тонкий ЗЕЛЕНЫЙ С КРАСНЫМ на выключателе. ДВЕРНЫЕ КНОПКИ Водительская: ЧЕРНЫЙ С СИНИМ в синем разъеме на черном блоке за бардачком; Все остальные: ЧЕРНЫЙ С ЖЕЛТЫМ там же. КОНЦЕВИК БАГАЖНИКА ЧЕРНЫЙ С СИНИМ в верхнем правом разъеме на водительской боковине. ОТПИРАНИЕ БАГАЖНИКА ЧЕРНЫЙ С ЖЕЛТЫМ в верхнем среднем разъеме на водительской боковине. БЕНЗОНАСОС ЗЕЛЕНЫЙ С ОРАНЖЕВЫМ на правой боковине на кнопке аварийного отключения. ЦЕНТРАЛЬ-НЫЙ ЗАМОК Отрицательное управление (Рис.1). Запирание — ЧЕРНЫЙ С ОРАНЖЕВЫМ, Отпирание — ЧЕРНЫЙ С ЗЕЛЕНЫМ. За бардачком в зеленом разъеме черного блока. СТЕКЛОПОДЪЕМНИКИ «Комфорт» — БЕЛЫЙ провод за бардачком в зеленом разъеме черного блока, на нем появляется 1 импульс при отпирании, а затем 2 импульса для «комфорта»

ВНИМАНИЕ! Цвета и расположение проводов могут отличаться от указанных выше. Данные сведения носят рекомендательный характер и требуют обязательной проверки !

ЦЕНТРАЛЬНЫЙ ЗАМОК: Под приборной панелью, состороны пассажира, в 23-х контактном ЗЕЛЕНОМ разъёме, контакт №16 ЧЕРНЫЙ/ЗЕЛЕНЫЙ провод для открытияив 23-х контактном ТЁМНО-СЕРОМ разъёме, контакт №19 ЧЕРНЫЙ/ОРАНЖЕВЫЙ провод для закрытия. Используйте схему для ОТРИЦАТЕЛЬНЫХ сигналов управления.

КНОПКИ ДВЕРЕЙ: Под приборной панелью, состороны пассажира, В 23-х контактном БЕЛОМ или КОРИЧНЕВОМ разъёме, контакт № 22, ЧЕРНЫЙ/ЖЕЛТЫЙ провод (дверь водителя), контакт №21, ЧЕРНЫЙ/СИНИЙ провод (передняя правая дверь). В 23-х контактном ЗЕЛЕНОМ разъёме, контакт №15, ЧЕРНЫЙ/ОРАНЖЕВЫЙ провод (задняя левая дверь). В 23-х контактном ТЁМНО-СЕРОМ разъёме, контакт №18, ЧЕРНЫЙ/ЗЕЛЕНЫЙ провод (задняя правая дверь). Или использовать провод внутри салонного освещения, в СЕРОМ разъёме, контакт №3, ЧЕРНЫЙ/СИНИЙ провод. В этом случае следутет запрограммировать время задержки постановки на охрану.

КНОПКА БАГАЖНИКА: Со стороны водителя ЧЕРНЫЙ/СИНИЙ или ЧЕРНЫЙ/ЖЕЛТЫЙ провод.

КНОПКА КАПОТА: Необходимо установить дополнительно.

УКАЗАТЕЛИ ПОВОРОТОВ: Под приборной панелью, со стороны пассажира, в БЕЛОМ 23-х контактном СВЕТЛО-КОРИЧНЕВОМ разъёме контакт №2, СИНИЙ/ЖЕЛТЫЙ провод и контакт № 3 СИНИЙ / ЧЁРНЫЙ провод.

+15: На замке зажигания, в 7-ми контактном ЧЕРНОМ разъёме, контакт №1 ЗЕЛЕНЫЙ/СВЕТЛО-ГОЛУБОЙ провод.

50: На замке зажигания, в 7-ми контактном ЧЕРНОМ разъёме, контакт № 7, СЕРЫЙ провод.

ТОПЛИВНЫЙ НАСОС: Сзади, со стороны пассажира ЗЕЛЕНЫЙ/КРАСНЫЙ провод.

МАРКА МОДЕЛЬ ГОД FORD FOCUS 2003

ЦЕНТРАЛЬНЫЙ ЗАМОК: Под приборной панелью, со стороны пассажира, в 23-х контактном ЗЕЛЕНОМ разъёме, контакт №16 ЧЕРНЫЙ/ЗЕЛЕНЫЙ провод для открытия и в 23-х контактном ТЁМНО-СЕРОМ разъёме, контакт №19 ЧЕРНЫЙ/ОРАНЖЕВЫЙ провод для закрытия. Используйте схему для ОТРИЦАТЕЛЬНЫХ сигналов управления.

КНОПКИ ДВЕРЕЙ: Под приборной панелью, со стороны пассажира, В 23-х контактном БЕЛОМ разъёме, контакт № 22, ЧЕРНЫЙ/ЖЕЛТЫЙ провод (дверь водителя), контакт №21, ЧЕРНЫЙ/СИНИЙ провод (передняя правая дверь). В 23-х контактном ЗЕЛЕНОМ разъёме, контакт №15, ЧЕРНЫЙ/ОРАНЖЕВЫЙ провод (задняя левая дверь). В 23-х контактном ТЁМНО-СЕРОМ разъёме, контакт №18, ЧЕРНЫЙ/ЗЕЛЕНЫЙ провод (задняя правая дверь). Или использовать провод внутри салонного освещения, в СЕРОМ разъёме, контакт №3, ЧЕРНЫЙ/СИНИЙ провод. В этом случае следут запрограммировать время задержки постановки на охрану.

КНОПКА БАГАЖНИКА: Со стороны водителя Ч

Источник

Подробное руководство по точкам подключения сигнализации на Форд Фокус

Штатная сигнализация блокирует доступ к автомобилю, имеет некоторые противоугонные блокировки и может воспроизводить звуковой сигнал. Автомобиль обладает некоторыми местами, так называемыми точками, которые нужно знать для установки сигнализации. Чтобы штатная сигнализация не была сложной в установке, обычно к ней прилагается инструкция.

С замка зажигания, берутся питающие главные провода, обозначаются они как:

Красный – 12 вольтный.
Серо-красный – стартер.
Зелено-желтый – зажигание.
Жёлтый – ACC.

Провода, отвечающие за повороты, проходят через жгут, который идёт в предохранительный блок. Зелёного цвета и большого размера провод.

Провод от стопов находится в районе тормозной педали на датчике.

Там, где расположены габаритные огни, к переключению света подключение проводится на оранжево-чёрный провод (иногда к оранжево-желтому), соблюдая полярность.

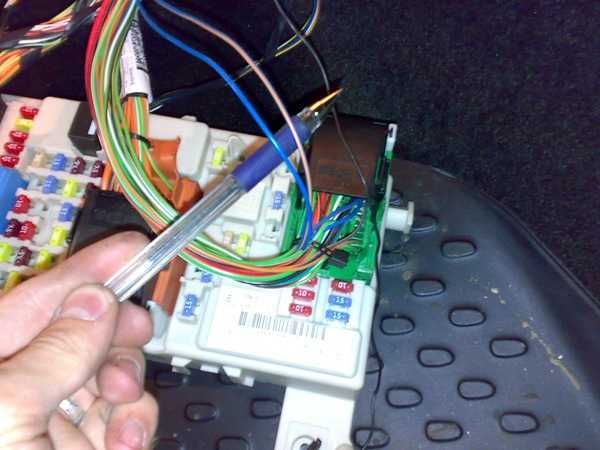

В предохранительном блоке, там, где находится бардачок, можно найти провод бело-фиолетового цвета, отвечающий за ручник.

Идущий от бензонасоса провод можно отыскать в пороге двери, с правой стороны – он будет зелено оранжевым.

Контроль центрального замка и дверными концевиками находится на предохранительном блоке у места для ног пассажирского сидения (иногда может находится в передней водительской двери). Управляется центральный замок с помощью чёрно-оранжевого и чёрно-зелёного провода в разъёме оранжевого цвета. Для поиска требуется проследить что двери в машине закрыты, по-другому замки не смогут закрыться.

Дверные концевики (положительной полярности) – чёрно-желтый (водительская сторона), чёрный оранжевый (сзади слева), чёрно-зелёный (сзади справа) и чёрно синий (спереди справа) в оранжевом разъёме, возле центрального замка.

Искать провода следует вольтметром, так как отличии от вольтметра, пробник не сможет показать плюс, когда дверь открыта. Концевик от багажника находится в месте других концевиков, и имеет положительный чёрно-красный провод.

В случае, если в автомобиле имеется концевик капота, тогда есть возможность использовать соседний синий разъём, там будет чёрно-желтый провод положительной полярности.

Взятый провод, идущий с форсунки — отлично подойдёт для процесса контролирования двигателя, можно взять каждый провод по пути движения. Также есть вариант воспользоваться розовым проводом, выходящим с генератора, однако на нём 12 вольт может возникать не сразу и впоследствии автоматический запуск может срабатывать не всегда.

Точки подключения сигнализации на автомобиль FORD FOCUS 2004-2007

ГлавнаяТочки подключения автосигнализацийFord FORD FOCUS 2004-2007

Цепь	Цвет	Расположение	Дополнительно
12 Вольт	Красный (+)	Жгут замка зажигания
Зажигание	Серый/Черный (+)	Жгут замка зажигания
Зажигание 2	Н/Д
Зажигание 1	Зеленый/Желтый (+)	Жгут замка зажигания
Зажигание 2	Н/Д
Зажигание 3	Н/Д
АСС 1	Желтый (+)	Жгут замка зажигания
АСС 2	Н/Д
Наличие ключа	Красно\черный (-)	Жгут замка зажигания
Габаритные огни ( — )	Н/Д
Габаритные огни ( + )

Оранжевый/Желтый (+)
Переключатель света фарилиGEM, TAN Plug, Pin 14, See NOTE #5

ЦЗ Закрытие
Черный/Красный (TYPE B)
Водительская кик панель илиGEM, Серый Plug, Pin 15, See NOTE #5

ЦЗ Открытие
Черный/Желтый (TYPE B)
Водительская кик панель илиСерый Plug, Pin 21, See NOTE #5

LOCK MOTOR WIRE
Желтый/Черный (5-WIRE TYPE)
Водительская кик панель

Двери
See NOTE #2
GEM, See NOTE #5
29358_FOCUS_(-) NEGATIVE DOOR PIN ISOLATION CIRCUIT. pdf

Вежливая подсветка
Черный/Синий (-), (Requires Part #775 Relay)
GEM, GREY Plug, Pin 3, See NOTE #5

Открытие багажника
Черный/Желтый (-), (Requires Part #775 Relay)
Открытие багажника SWITCH

Раздвижная дверь
Н/Д

Сигнал
Черный/Синий (-)илиЧерный/Зеленый (-)
Жгут рулевой колонкиилиGEM, Коричневый Plug, Pin 14, See NOTE #5

Тахометр
Черный/ЗеленыйилиЧерный/Оранжевый (AC)
IGNITON COIL

WAIT TO START LIGHT
Н/Д

Тормоз
Зеленый/Красный (+)
GEM, TAN Plug, Pin 9, See NOTE #5

Отключение штатной сигнализации
Черный/Белый (-)
GEM, Серый Plug, Pin 14, See NOTE #5

ANTI-THEFT
FORD’S ANTI-THEFT TRANSPONDER SYSTEM, SEE NOTE #1
Замок зажигания TUMBLER

NOTES

NOTE #1: This vehicle MAY BE equipped with a Special Anti-theft key, to remote start you will

need a Bypass module 791,(use this module IF you have a extra Зажигание key to

place inside the 791 to remote start, if you do not have an extra key to useилиwish

not to have a key placed inside this bypass module, we OFFER a KEYLESS INTERFACE

BYPASS MODULE that does not require a key to be placed inside the bypass module,

this is Part # PKALLилиPKFM, either one will work, to order, go to the INTERFACE

BYPASS MODULE PAGE on this website.

NOTE #2: This vehicle has (4) Двери wires, the Водительская дверь is a Желтый/Черный (-)

in a TAN Plug, Pin 22, the PASSENGER DOOR is a Черный/Синий (-) TAN Plug, Pin 21,

the DRIVERS REAR DOOR is a Черный/Оранжевый (-) in a Белый Plug, Pin 15иthe

PASSENGER REAR DOOR is a Черный/Зеленый (-) in a Серый Plug, Pin 15. When

connecting to an ALARM SYSTEM use all 4 Двери wiresиDIODE ISOLATE,

to connect, See Дополнительно

NOTE #3: The Замок зажигания MUST be turned on before the Тормоз wire will test properly.

NOTE #4: The FACTORY KEYLESS ENTRY Module (if so equipped) is located behindиto

the right of the GLOVE BOX.

NOTE #5: The GEM (Generic Electronic Module) is located above the Пассажирская кикпанель.

Оцените материал
- 1
- 2
- 3
- 4
- 5

Другие материалы в этой категории:
« FORD FOCUS 2000-2003
FORD FOCUS 2008-2011 »

На что обращать внимание при покупке

Выбирая магнитолу в свой авто, рекомендуем тщательно изучать все технические характеристики устройства, в частности:

типоразмер;
номинальная мощность;
тип и цвет подсветки, возможность ее настраивать;
количество поддерживаемых форматов;
наличие привода, беспроводных модулей связи, слота для карт памяти;
функционал (начиная от FM тюнера и заканчивая функциями улучшения качества звука);
расположение портов (на передней панели или сзади);
наличие поддержки мобильных устройств.

Обязательно покрутите регуляторы и понажимайте кнопки, чтобы убедиться, что они не расшатаны. Предварительно рекомендуем почитать отзывы владельцев магнитолы в сети. Низкокачественные модели легко определить по отзывам владельцев независимо от сайта или форума, на которых их оставляют.

Форд фокус 2 скрежет при трогании с места
Шевроле кобальт не работает магнитола
Замена антифриза форд мондео 5
Сбиваются часы на шевроле лачетти
Вибрация форд эксплорер 3

Точки подключения автосигнализации на Ford Focus 2006-2009

На замке зажигания берём силовые провода.12 Вольт – красныйЗажигание – зелёный/жёлтыйСтартер – серо/красныйАСС – жёлтый

К габаритам подключаемся на переключателе света к оранжево/чёрному (в некоторых к оранжево/жёлтому) проводу (положительная полярность)

Бензонасос можно найти в правом пороге – зелёный/оранжевый.

Стоп – зелёный/белый на «лягушке» педали тормоза.

Управление центральным замком и концевики дверей берём на блоке предохранителей снизу в ногах пассажира. (В некоторых авто цз берётся в двери водителя – зелёный/чёрный и синий/чёрный).ЦЗ (управляется минусом) – чёрно/оранжевый и чёрно/зелёный в оранжевом разъёме. Когда будете искать – закройте все двери, иначе замки не будут закрываться.Концевики дверей (положительные) – чёрный/жёлтый (водительский), чёрный/оранжевый (задний левый), чёрный/зелёный (задний правый) и чёрный/синий (передний правый) в том же оранжевом разъёме, где и цз. Ищите вольтметром, а не пробником. Пробник не покажет «плюс» при открытии двери (во всяком случае лампочный).Концевик багажника там же, где все остальные и тоже положительный – чёрный/красный.

Если есть концевик капота на авто, то можно взять его в соседнем синем разъёме – чёрный/жёлтый. Он, кстати, тоже положительный.

Для контроля двигателя лучше взять сигнал с форсунки (любой). Правый провод по ходу движения.Можно попробовать зарядку – розовый провод на генераторе. Но на этом проводе 12 вольт долго появляется. Поэтому, часто некорректно работает автозапуск. По шумам (или напряжению) работает, но при полностью включённой печке (мотор на максимум) опять же некорректно (в случае с шерханами – 100 % не правильно работает).

Если при включении зажигания включается ближний свет, то (чтобы этого не было) на выключателе габаритов перерезать зелёный/красный тонкий и зелёный/жёлтый тонкий.

РЕШЕНО: Соединение отрицательного провода аккумулятора – Ford Focus 2005-2007

361847

Второе поколение Ford Focus.

95 вопросов
Посмотреть все

Дэн
@dan2011

Рем: 13

Опубликовано: 20 декабря 2016 г.

Опции

Постоянная ссылка
История
Подписаться

У меня есть ford focus tdci 2007 года, и отрицательная клемма аккумулятора полностью отсоединена, есть 3 соединения 1 к аккумулятору 1 тоже к корпусу рядом с аккумулятором, и я не могу понять, куда идет другой, я предполагаю, что где-то на коробке передач / двигатель, но я не уверен, пожалуйста, помогите

Ответил! Посмотреть ответ
У меня тоже есть эта проблема

Хороший вопрос?

Да
№

Оценка
1

Отмена

Выбранное решение

майер
@майер

Представитель: 679.
