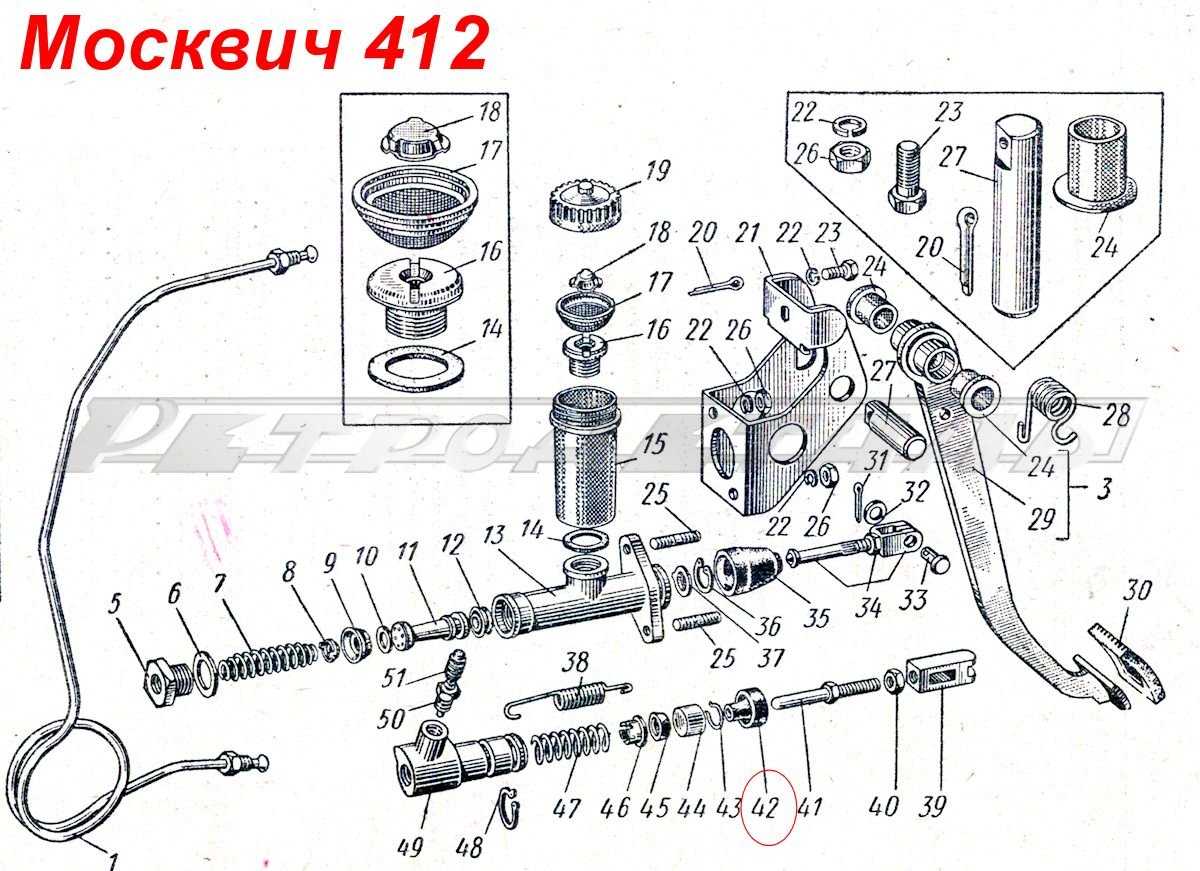

Ремонт рабочего цилиндра сцепления москвич 412

Проблемы с сцеплением в автомобиле

Замена подшипника выключения сцепления

При большом износе рабочей поверхности подшипник следует заменить. Помните, что после замены подшипника нужно отрегулировать свободный ход наружного конца вилки.

Таймкод: 01:22 — Замена ГЦС 08:32 — Сборка Цилиндра Всем привет, сегодня разберем на видео, полный ремонт Главного .

Замена ремкомплекта главного цилиндра сцепления на газели. При неисправной работе главного цилиндра выжим .

Установка цилиндра — ukvid.net/video/відео-BTuUV41ha0I.html Друзья, оживим «Ракету» вместе. У кого есть желание и возможность .

Подробно рассказываем о ремонте главного цилиндра сцепления на автомобиле УАЗ. Однотипно ремонтируются .

Всем привет ! В 12 видео по ремонту автомобиля АЗЛК МОСКВИЧ 2140 пошагово рассмотрит, как снимается сцепление .

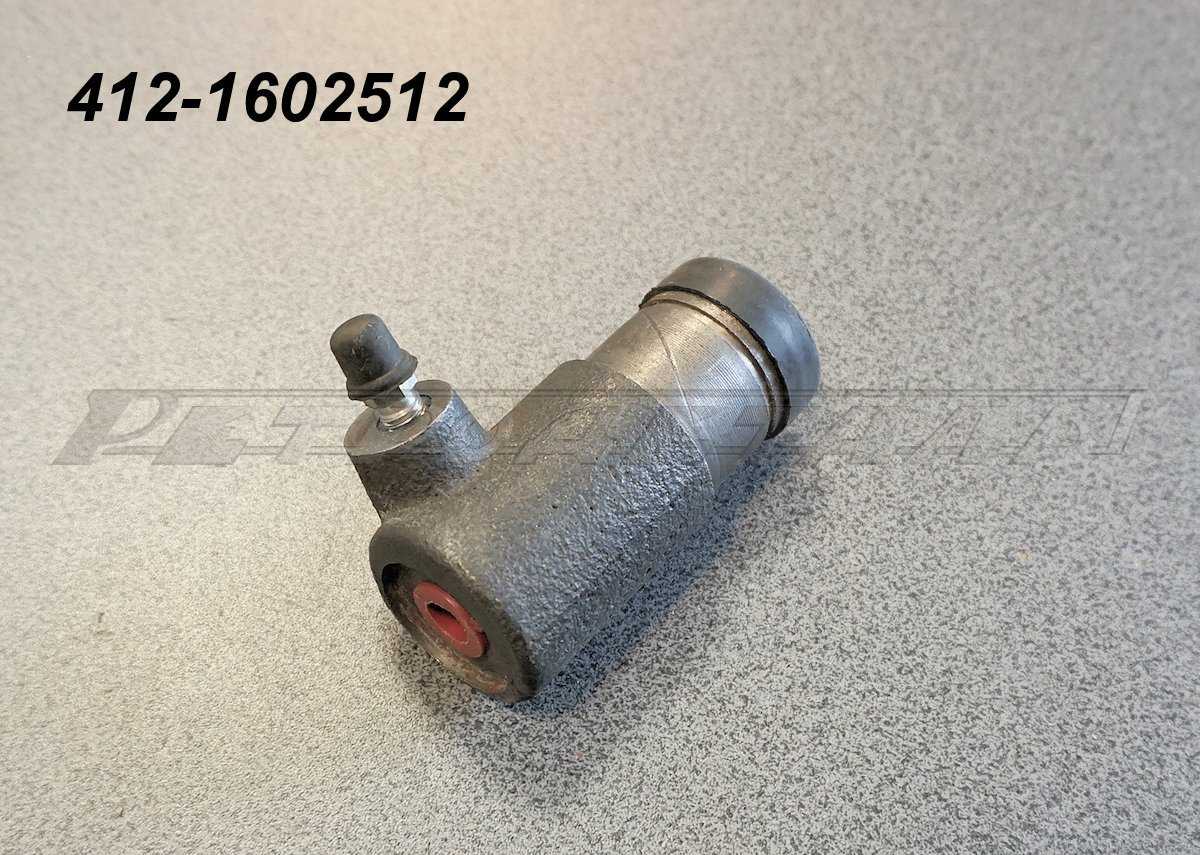

Коротко о том, на что стоит обратить внимание при замене РЦС на автомобиле «Москвич-2140» Про отличие цилиндра и. ремонт сцепления, ремонт рабочего цилиндра сцепления, замена ремкомплекта рабочего цилиндра сцепления,

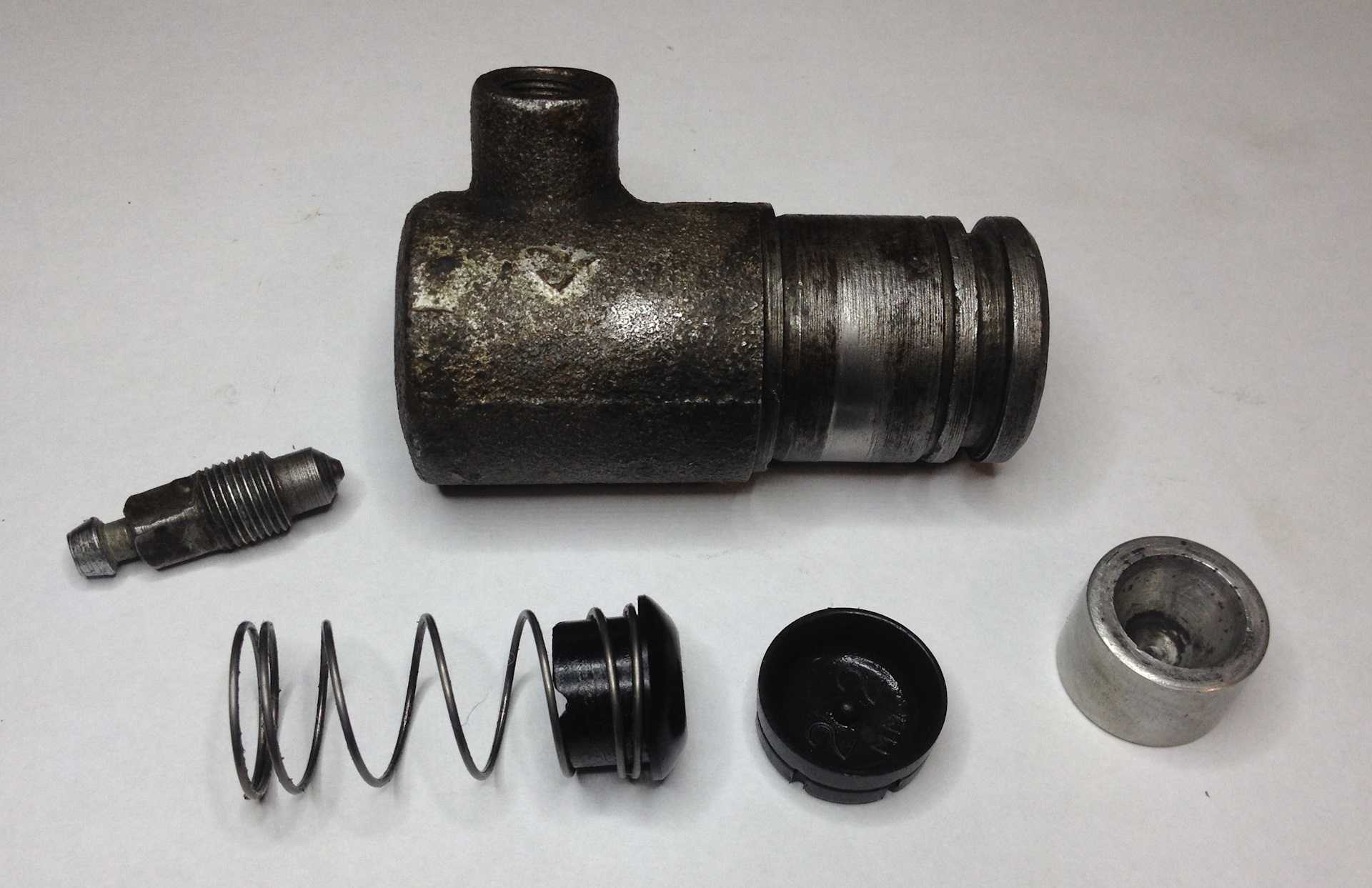

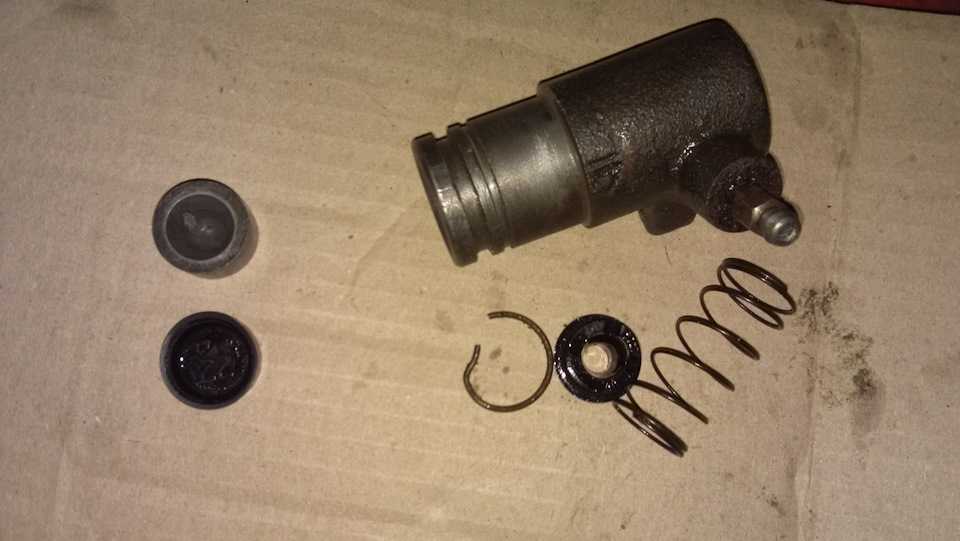

. ремонт сцепления, ремонт рабочего цилиндра сцепления, замена ремкомплекта рабочего цилиндра сцепления, .

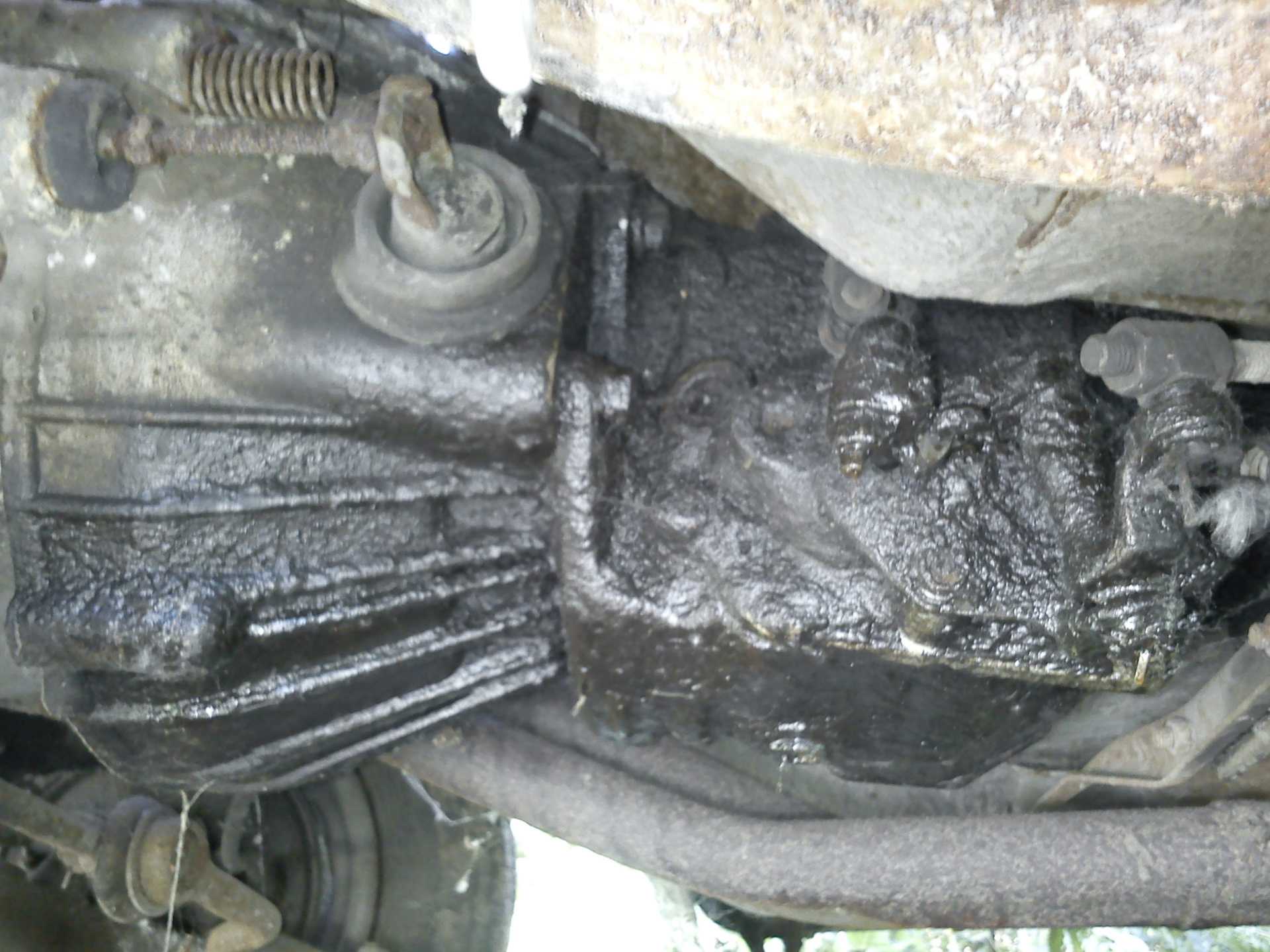

Всем привет сегодня проблема с сцеплением. У меня проблема с перепусканием жидкости в главном цилиндре сцепления.

moskvich 412 clutch pump rebuild Moskvich 412 съединител помпа Ремонт АЗЛК Москвич 412 Цилендър сцепления .

Этот ролик о некачественных деталях для автомобилей и некоторые нюансы ремонта сцепления Москвич 412. Ссылка на .

Когда у вас провалилась педаль сцепления, бывает очень сложно определить поломку, и вы не знаете что делать менять .

Как правило на сто не занимаются заменой рем. комплектов деталей. В этом видео подробная инструкция замены .

Ставим пружинку до места сейчас прокачаем заливаем жидкость бачок и качаем сцепления качай. Педаль поначалу может .

Иногда при износе манжетов в главном цилиндре сцепления может помочь их замена ,но данная операция помогает в .

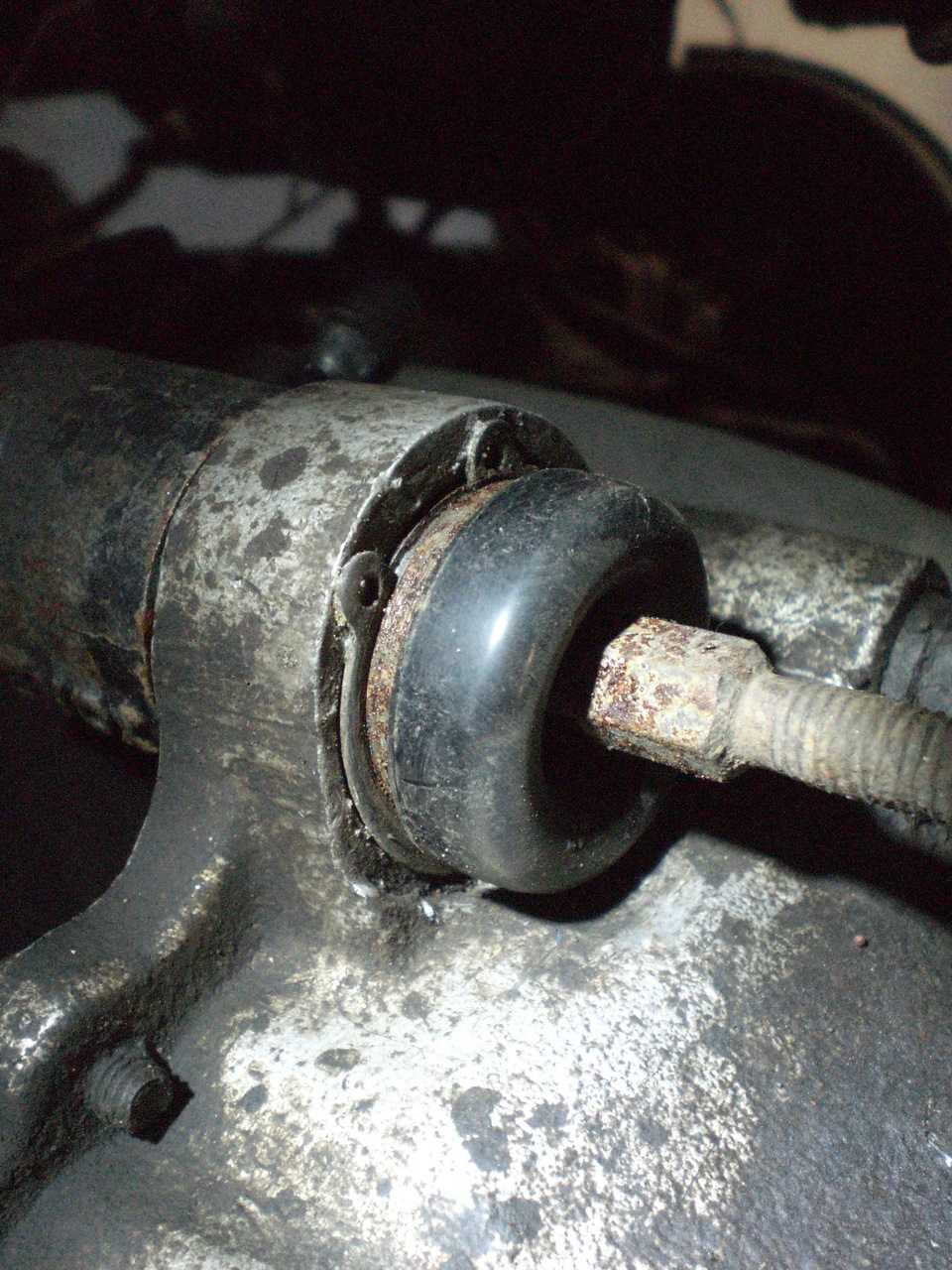

замена пыльника на рабочем цилиндре сцепления, несколько советов и рекомендаций в процессе замены. группа .

. потому что эти старые машины их уже никто не хочет делать то москвич никто не хочет делать а самому думать я думаю .

  • Видеорегистратор dexp mirror slim инструкция по применению на русском языке



  • Переливает карбюратор москвич 412



  • Пассат б6 срабатывает штатная сигнализация



  • Подключение иммо кей пандора



  • Зачем гаишники спрашивают где работаешь

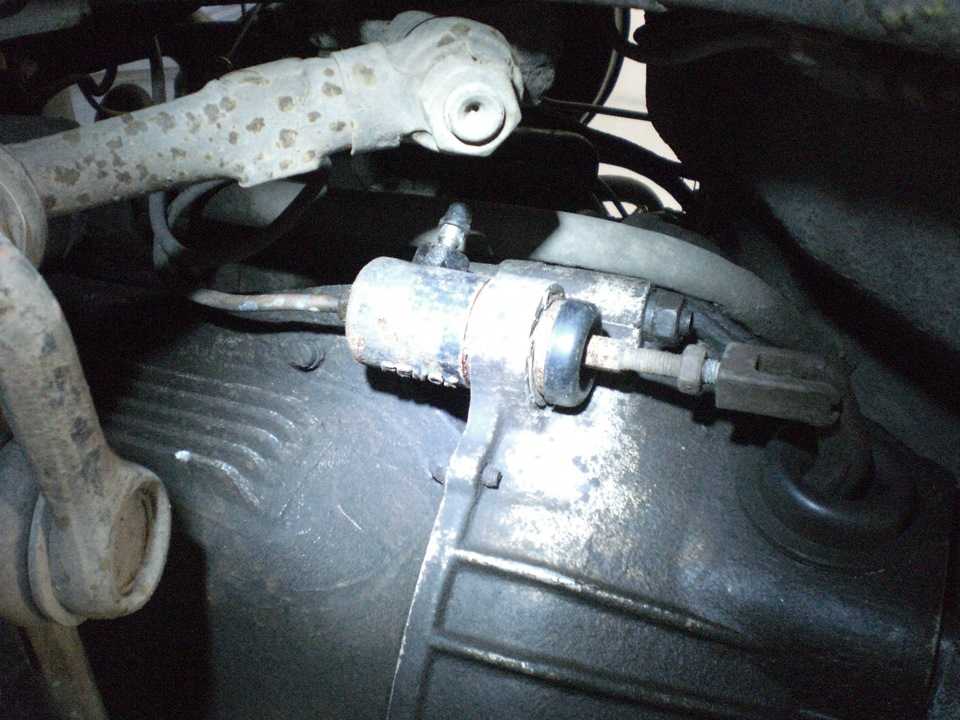

Завершение замены цилиндра сцепления москвича 412

После того, как вы успешно установили новый цилиндр сцепления в вашем москвиче 412, вам остается только завершить процесс замены. В этом разделе мы расскажем вам о нескольких важных шагах, которые нужно выполнить, чтобы убедиться, что ваш автомобиль готов к работе.

Шаг 1: Проверка цилиндра сцепления

Перед тем, как закрыть капот автомобиля, рекомендуется проверить работу нового цилиндра сцепления. Для этого необходимо нажать педаль сцепления и убедиться, что она нормально откликается и создает должное сопротивление. Также стоит проверить, что педаль возвращает себя в исходное положение без лишнего усилия.

Шаг 2: Проверка связки сцепления

После проверки цилиндра сцепления рекомендуется проверить связку сцепления на наличие возможных проблем или неисправностей. Для этого можно проверить положение переключателя сцепления и удостовериться, что он находится в правильном положении. Также следует включить первую передачу и медленно отпускать педаль сцепления, чтобы проверить, что автомобиль начинает двигаться плавно и без проблем.

Шаг 3: Проверка переключения передач

После того, как вы удостоверились, что цилиндр сцепления и связка работают правильно, рекомендуется проверить переключение передач. Для этого можно последовательно включить каждую передачу и убедиться, что они включаются без проблем и без лишнего затруднения. Также стоит проверить, что переключение между передачами происходит плавно и без рывков.

Шаг 4: Завершение процесса

После тщательной проверки всех компонентов и убедившись, что замена цилиндра сцепления прошла успешно, вы можете завершить процесс. Вам остается только закрыть капот и протестировать автомобиль на дороге, чтобы убедиться, что все работает правильно.

Если вы заметите какие-либо проблемы с работой сцепления или переключением передач после замены цилиндра, рекомендуется обратиться к специалисту для дальнейшей диагностики и решения проблемы.

Передачи самопроизвольно выключаются

Возможные причины неисправности Поиск и устранение неисправности
Изношен механизм переключения передач Отремонтируйте или замените коробку передач
Изношен или поврежден механизм управления коробкой передач См. выше«Передачи
включаются с трудом»
Изношены муфты шестерен синхронизаторов коробки передач Отремонтируйте или замените коробку передач

Технические характеристики

Технические характеристики Москвич 412 1.5 в кузове 4 дв. седан с двигателем 75 л.с, 4МКПП, выпускавшихся c 1967 г. по 1997 г.

Двигатель

  • Объем двигателя, куб. см.: 1480
  • Мощность, л.с.: 75
  • Достигается при об. в мин.: 5800
  • Крутящий момент, Нм/об. в мин.: 108/3400
  • Максимальная скорость, км/ч: 140
  • Время разгона до 100 км/ч, сек.: 19

Подвеска

  • Передняя: Независимая, двойные поперечные рычаги, винтовые пружины, телескопические, газовые амортизаторы
  • Задняя: Зависимая, продольные полуэллиптические рессоры, телескопические, газовые амортизаторы

Габариты

  • Ширина, мм: 1550
  • Высота, мм: 1480
  • Колесная база, мм: 2400
  • Колея колес спереди, мм: 1270
  • Колея колес сзади, мм: 1270
  • Клиренс, мм: 173

Прочее

  • Количество мест: 5
  • Размер шин: 165/75 R13
  • Снаряженная масса, кг: 1045
  • Допустимая масса, кг: 1520
  • Объем багажника, л: 350
  • Объем топливного бака, л: 46

Определение технического состояния сцепления

Возникающие в процессе эксплуатации автомобиля неисправности механизма сцепления и его привода, приведенные в табл., устраняйте ремонтом или заменой изношенных деталей новыми. При появлении задиров, забоин, кольцевых рисок и следов износа на поверхностях трения маховика и нажимного диска, а также при короблении последнего, прошлифуйте их рабочие поверхности. Шлифование нажимного диска рекомендуется только в условиях ремонтного предприятия

После шлифования рабочей поверхности нажимного диска важно, чтобы общая толщина диска не была меньше 24,7 мм. Чистота поверхности после шлифования должна быть не ниже 1,6 мкм

Рабочая поверхность диска должна быть плоской; допускается вогнутость не больше 0,08 мм, выпуклость не допускается. Шлифование нажимного диска снижает рабочее усилие, создаваемое нажимной пружиной. Поэтому при сборке сцепления с отремонтированным нажимным диском для восстановления нормального усилия нажимной пружины требуется установка специальных ремонтных распорных шайб на стяжные пальцы крепления нажимной пружины к кожуху сцепления. В настоящем руководстве такой вид ремонта не рассматривается. При значительных износах нажимного диска или его короблении, сцепление в сборе замените новым. Проверьте состояние трех отверстий в штампованном кожухе сцепления под установочные штифты, овальность которых недопустима. Диаметр указанных отверстий должен быть в пределах 6,340-6,362 мм. Ремонт кожуха с нажимным диском в сборе может производиться только на специализированных ремонтных предприятиях, которые могут обеспечить выполнение технических требований при разборке деталей, их ремонт и последующие сборку и контроль узла. Номинальные размеры, зазоры и натяги в основных сопряженных деталях механизма сцепления и его привода, обеспечиваемые при заводской сборке, приведены в табл. 8. В случаях, когда привод выключения сцепления разбирают частично или полностью, проверьте состояние и рабочие размеры деталей для определения степени их износа в соответствии с данными табл. 9.

Замена опорной пяты

Опорная пята 7 (см. рис. 3) с нажимной пружиной 5 удерживается в собранном положении при помощи пружинного конического кольца 12 и центральной втулки 11. Втулка 11 после установки опорной пяты в прорези нажимной пружины вставлена до упора в буртик на внутреннем диаметре пяты и закернена в шести местах путем вдавливания центральной втулки 11 в радиальном направлении в канавку на внутренней поверхности пяты, как показано в выноске 1 (см. рис. 3). Пружинное коническое кольцо 12 за счет своей упругости выбирает осевые зазоры после сборки пяты с нажимной пружиной, а также компенсирует в определенных пределах износы контактных поверхностей этих деталей в процессе эксплуатации. При появлении значительных износов, которые уже не компенсируются упругостью пружинного конического кольца, либо при отпуске последнего по причине значительного нагрева рабочей поверхности пяты из-за нарушения правил эксплуатации автомобиля, происходит ослабление крепления пяты. Появление стука и дребезжания в сцеплении служит характерным признаком этого дефекта, который проявляется при работе сцепления как во время трогания с места, так и на ходу автомобиля. Для замены изношенной опорной пяты 7 и кольца 12 удалите центральную втулку крепления пяты, как показано на рис. 60, деформировав фланец центральной втулки 1 с помощью молотка и зубила З. Для предупреждения повреждения во время удаления втулки опорной пяты и других деталей сцепления поместите опорную пяту в фиксирующую оправку ремонтного инструмента подобно тому, как показано на рис. 61. При наличии токарного станка срежьте упорный фланец центральной втулки 11 (см. рис. 3) резцом. После снятия изношенной пяты осмотрите опорные поверхности рычажков нажимной пружины в местах контакта с пятой. Если после зачистки поверхностей изношенных концов рычажков нажимной пружины размеры не превышают указанных на рис. 62, то пружину используйте для сборки с новой опорной пятой. Проверьте также высоту пружинного конического кольца 12 (см. рис. 3), которая в свободном состоянии должна быть в пределах 2,5-2,8 мм. При меньшей высоте замените кольцо новым. Установку опорой пяты производите в следующем порядке: — зажмите в тисках основание ремонтного инструмента с фиксирующей оправкой; — поместите опорную пяту плоским рабочим торцом вниз в фиксирующую оправку ремонтного инструмента. Смажьте тонким слоем смазки ЛСЦ-15 рабочие поверхности кончиков рычажков нажимной пружины и установите механизм сцепления на опорную пяту так, чтобы рабочая поверхность нажимного диска была обращена вверх. При этом обеспечьте, чтобы рычажки нажимной пружины располагались между выступами на радиусной поверхности пяты; — установите пружинное коническое кольцо 2 (см. рис. 8) вогнутой стороной к нажимной пружине и накройте его фланцем центральной втулки 1, вставив последнюю в отверстие нажимной пружины; — вверните направляющую 1 (см. рис. 9) для закернивания в основание приспособления до отказа, прижав центральную втулку 2 до упора в торец фланца опорной пяты; — с помощью керна 1 закерните центральную втулку 2 в канавку на внутренней поверхности опорной пяты 5 в шести равномерно расположенных по окружности местах. Керн держите как можно точнее под углом 30 градусов к горизонтали, как показано на рис. 10. Плоская часть керна при этом должна опираться на площадку направляющей.

Подготовка к замене цилиндра сцепления москвича 412

Перед заменой цилиндра сцепления москвича 412 необходимо выполнить несколько этапов подготовки, чтобы обеспечить успешное и безопасное проведение работ:

  1. Подготовьте необходимые инструменты. Для замены цилиндра сцепления вам понадобятся следующие инструменты:
    • Набор ключей или гаечный ключ;
    • Набор отверток;
    • Набор трубных ключей;
    • Набор выжимных втулок;
    • Компрессор или шприц для удаления гидравлической жидкости;
    • Набор для сборки сцепления (возможно, придется приобрести отдельно).
  2. Подготовьте рабочую область. Убедитесь, что у вас есть достаточно места для комфортного проведения работ по замене цилиндра сцепления. Рекомендуется использовать гараж или другое закрытое помещение для работы.
  3. Отсоедините аккумулятор. Для безопасности отсоедините клеммы аккумулятора и удалите его из машины.
  4. Удалите гидравлическую жидкость. С помощью компрессора или шприца удалите гидравлическую жидкость из системы сцепления. Убедитесь, что предупредили непопадание жидкости на кожу или в глаза, так как она может быть ядовитой.
  5. Пометьте элементы сцепления. Пометьте элементы сцепления, чтобы затем легко собрать их в нужном порядке. Вы можете использовать краску или маркер для пометки.
  6. Отсоедините трос сцепления. Отсоедините трос сцепления от цилиндра сцепления. Это может потребовать использования ключа или отвертки для откручивания крепления.

После проведения всех этих этапов, вы будете готовы к дальнейшей замене цилиндра сцепления москвича 412. Помните, что при работе с автомобилем всегда необходимо соблюдать меры безопасности и быть внимательными.
