Причины поломки и способы устранения
Неисправность возможна по разным причинам. Общего правила устранения нет, надо тщательно осмотреть и прислушаться к работе автомобиля. Почти во всех случаях требуется замена всего устройства.
Признаки, по которым можно заметить неисправность:
- Появляется шум при включении сцепления;
- Работа начинается рывками, подергиваниями;
- Включение происходит не полностью, возникает пробуксовка;
- Выключить до конца не получается, это говорит о том, что его ведет.
Если нет уверенности, что получится все исправить, то тогда остается только его замена. Перед работой следует посоветоваться со специалистами.
Замена сцепления Daewoo Nexia инструкция с фото
Ремонт и замена сцепления Дэу Нексия довольно трудоемкая операция, которая потребует снятия коробки передач. Замену сцепления Daewoo Nexia лучше проводить на яме или эстакаде. Под двигатель необходимо будет предусмотреть установку упора. Для работы понадобится не только стандартный набор инструментов, но и специальная оправка для центрирования диска сцепления. Без этой оправки заменить сцепление не получится, ведь без правильной центровки просто не получится вставить первичный вал КПП в корзину.
Для снятия коробки передач Daewoo Nexia предстоит проделать большую работу.
1. Снимаем аккумуляторную батарею. 2. Ослабив затяжку болта клеммного соединения тяги управления коробкой передач с входным валом привода выводим вал привода из отверстия тяги. 3. Отсоединяем колодку проводов от выключателя света заднего хода. 4. Отсоединяем колодку жгута проводов от датчика скорости автомобиля. 5. Снимаем наконечник шланга с рабочего цилиндра сцепления. При этом во избежание утечки рабочей жидкости из бачка гидропривода сцепления пережимаем шланг гидропривода сцепления. 6. Снимаем левый грязезащитный щиток моторного отсека. 7. Снизу автомобиля головкой «на 13» ослабляем десять болтов крепления нижней крышки картера коробки передач и сливаем масло в подставленную емкость. 8. Снимаем приводы передних колес. 9. Перед отворачиванием болтов крепления картера сцепления к блоку цилиндров двигателя помечаем их расположение. Это упростит последующий монтаж коробки передач, поскольку болты по диаметру и длине стержней разные. 10. В верхней части картер сцепления крепится к блоку цилиндров тремя болтами. Для наглядности показываем расположение болтов верхнего крепления картера сцепления на демонтированном силовом агрегате. 11. Со стороны поддона картера двигателя головкой «на 19» отворачиваем два болта нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» — три болта нижнего крепления картера сцепления к поддону картера. 12. Со стороны коробки передач головкой «на 19» отворачиваем еще один болт нижнего крепления картера сцепления к блоку цилиндров, а головкой «на 14» ослабляем затяжку болта нижнего крепления картера сцепления к поддону картера двигателя. 13. Подставив упор под коробку передач, отворачиваем два болта крепления левой опоры силового агрегата к лонжерону. 14. Головкой «на 14» отворачиваем болт крепления кронштейна левой опоры силового агрегата к картеру коробки передач. 15. Через окна в кронштейне отворачиваем еще два болта его крепления. 16. Снимаем кронштейн вместе с подушкой. 17. Подставляем еще один упор под поддон картера двигателя. 18. Отсоединяем заднюю опору силового агрегата от кузова. 19. Отводим коробку передач от двигателя и снимаем ее вместе с задней опорой силового агрегата.
При снятии или установке коробки передач нельзя опирать первичный вал коробки на лепестки нажимной пружины кожуха сцепления, чтобы их не повредить.
Для замены сцепления Дэу Нексия проводим следующий порядок действий. Головкой «на 11» отворачиваем шесть болтов крепления кожуха сцепления к маховику. От проворачивания коленчатый вал удерживаем отверткой, вставленной между зубьями маховика и опирающейся на болт, вставленный в отверстие поддона картера. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса.

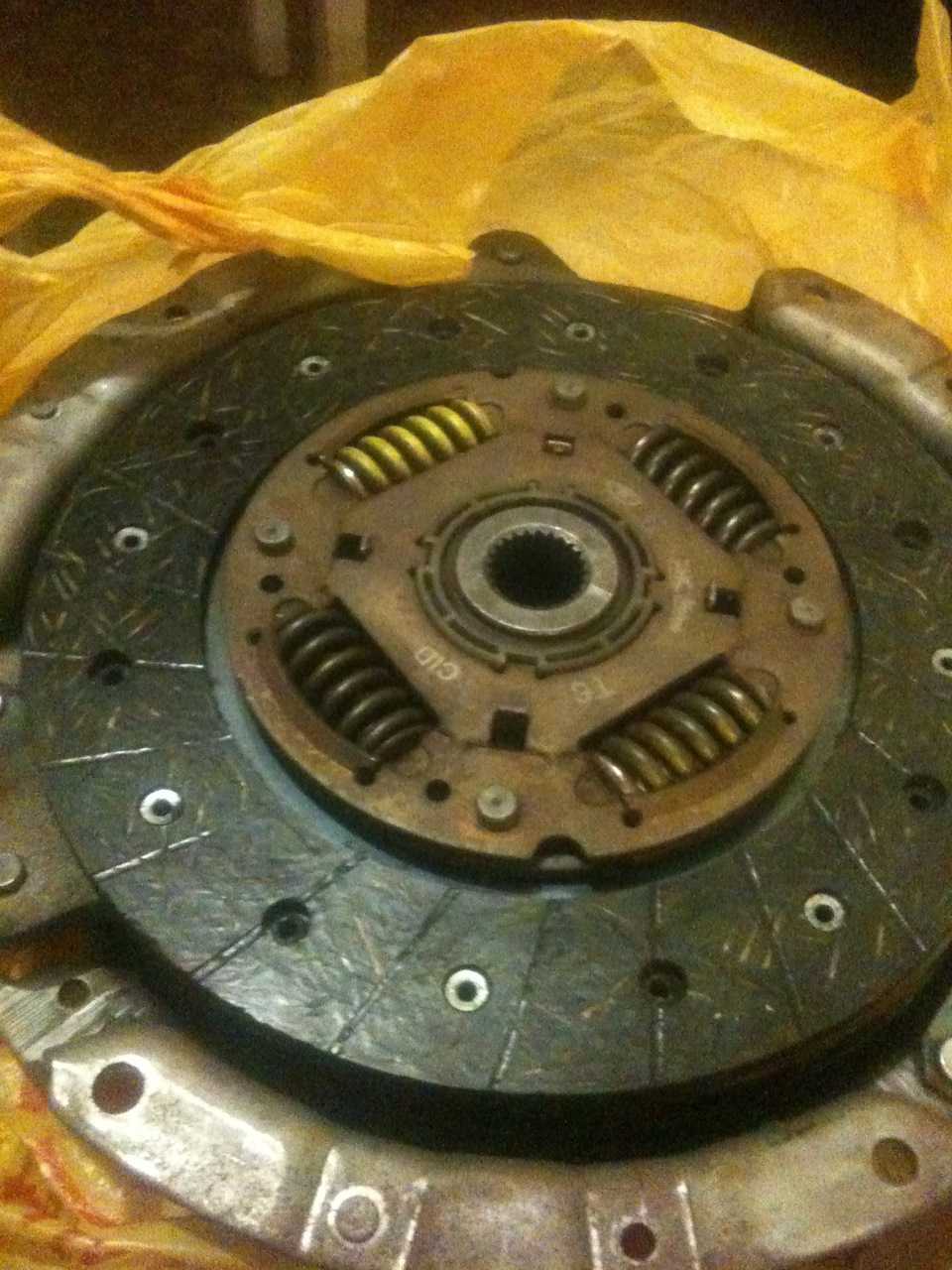

Снимаем кожух (корзину сцепления) вместе с ведомым диском.
Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска.
Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно (по одному обороту за проход) затягивая болты.
Центрирующая оправка для Нексии имеет следующие размеры, смотрим фото ниже. Оправку можно выточить на токарном станке из металла, дерева, пластмассы или собрать ее из двух инструментальных головок с подходящими диаметрами и длине.
Некоторые производители комплекта сцепления предлагают пластиковую оправку в качестве бонуса и вкладывают в коробку с новым сцеплением.
При определенном желании замена сцепления своими руками на Daewoo Nexia вполне возможна. Тем более эту операцию, при умеренном стиле езды, необходимо проводить довольно редко.
НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ АВТОМОБИЛЯ DAEWOO NEXIA, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причины неисправности | Способ устранения |
| Неполное выключение сцепления (сцепление «ведет») | |
| Уменьшен полный ход педали сцепления | Отремонтируйте привод сцепления |
| Коробление ведомого диска (торцевое биение 0,5 мм) | Выправьте диск или замените новым |
| Неровности на поверхностях фрикционных накладок ведомого диска | Замените накладки или ведомый диск в сборе |
| Ослабление заклепок или поломка фрикционных накладок ведомого диска | Замените накладки, проверьте торцовое биение диска |
| Заедание ступицы ведомого диска на шлицах первичного вала коробки передач | Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то замените первичный вал или ведомый диск |
| Воздух в системе гидропривода | прокачайте систему |
| Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы | Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода |
| Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления | Замените главный или рабочий цилиндр |
| Ослабление заклепок крепления нажимной пружины | Замените кожух сцепления с нажимным диском в сборе |
| Перекос или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Неполное включение сцепления (сцепление «буксует») | |
| Отсутствует свободный ход педали сцепления | Отрегулируйте привод сцепления |
| Повышенный износ или пригорание фрикционных накладок ведомого диска | Замените фрикционные накладки или ведомый диск в сборе |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Повреждение или заедание привода сцепления | Устраните неисправности, вызывающие заедание |
| Рывки при работе сцепления | |
| Заедание ступицы ведомого диска на шлицах первичного вала | Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Заедание в механизме привода сцепления | Замените деформированные детали. Устраните причины заедания |
| Повышенный износ фрикционных накладок ведомого диска | Замените накладки новыми, проверьте, нет ли повреждений поверхности диска |
| Ослабление заклепок фрикционных накладок ведомого диска | Замените неисправные заклепки, а при необходимости и накладки |
| Повреждение поверхности или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Повышенный шум при выключении сцепления | |
| Износ, повреждение или утечка смазки из подшипника выключения сцепления | Замените подщипник |
| Повышенный шум при включении сцепления | |
| Поломка или снижение упругости пружин демпфера ведомого диска | Замените ведомый диск в сборе |
| Поломка пластин, соединяющих нажимной диск с кожухом | Замените кожух сцепления с нажимным диском в сборе |
Холостые обороты DAEWOO NEXIA
Поломка или снижение упругости пружин демпфера ведомого диска
Поломка пластин, соединяющих нажимной диск с кожухом
Замените кожух сцепления с нажимным диском в сборе
В каких случаях следует менять?

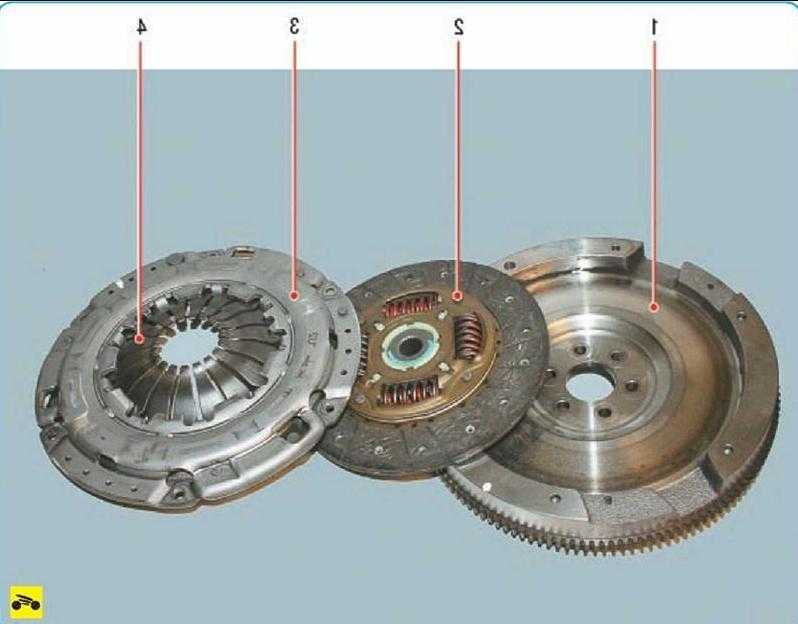

На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.

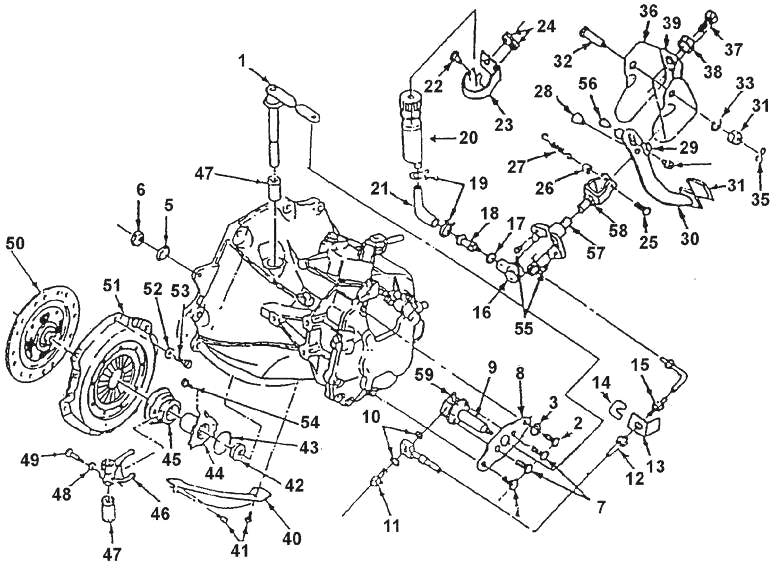

В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.
Замена сцепления может понадобиться, когда обнаружены следующие неисправности:
- рывки при работе КПП;
- при переключении передач слышаться посторонние шумы;
- сцепление «пробуксовывает», не до конца включается.
Замена устранит недостатки.
Подготовка замены
Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.
Необходимые инструменты
Из инструментов для проведения процедуры нужно приготовить:
- ключ на «11», удобнее будет воспользоваться торцевой головкой;
- монтажную лопатку;
- отвертку;
- динамометрический ключ;
- набор инструментов для демонтажа КПП;
- оправу для выполнения центрирования.
Оправку можно изготовить самостоятельно, согласно следующему чертежу.
Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.
Этапы
Процесс замены состоит из следующих этапов:
- Сначала необходимо снять коробку переключения передач (КПП).
- Перед снятием КПП нужно снять оба вала привода передних колес.
- Демонтировать аккумулятор.
- Затем необходимо слить масло с коробки передач.
- Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону.
- Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.
- Затем следует снять опору силового агрегата.

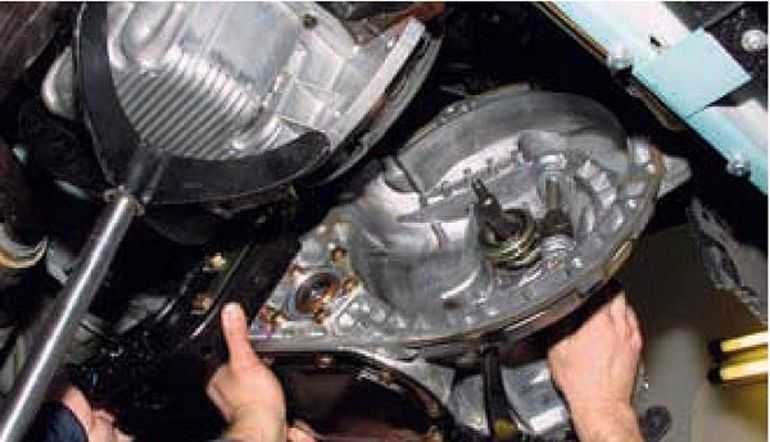

- Теперь демонтируется КПП.
Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка.

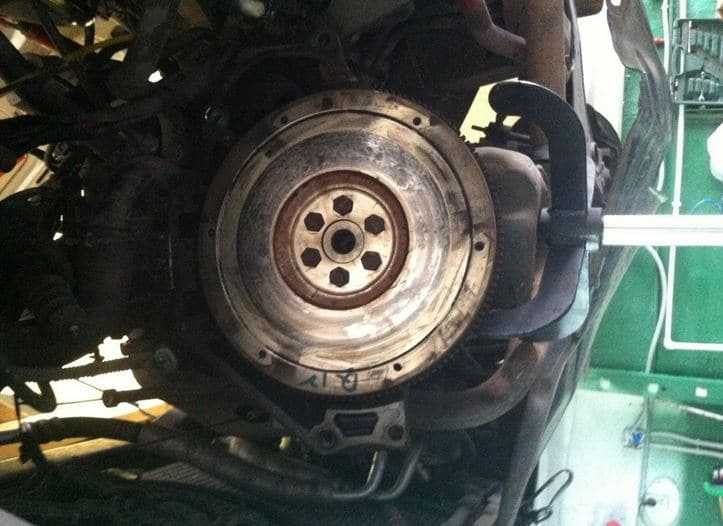

Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался.
Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.

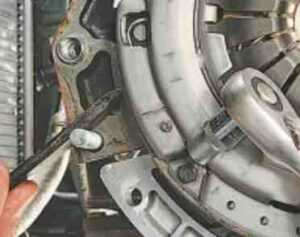

Выкручиваем крепежные болты
Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск.
Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.
Далее нужно нанести тугоплавкую смазку на шлицы ступицы.
Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.
Вставляем оправку для центрирования
Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.
При монтаже ведомого диска, надпись должна быть развернута к маховику.
Далее можно удалять оправку и устанавливать КПП на прежнее место.
По окончании работ следует проверить, как работает КПП и отрегулироватьв случае необходимости ход ПС.
На этом замена сцепления на Дэу Нексия закончена. Для продолжительной и безотказной работы сцепления, не следует держать ногу все время на ПС. Эта привычка обычно появляется при обучении вождению, так как многие боятся не успеть отключить сцепление, когда останавливается автомобиль. Мало того, что при этом быстро устает нога, когда ПС немного отжата, ведомый диск дает пробуксовку, что приводит к преждевременному износу.
Выжимной подшипник также подвержен при этом повышенной нагрузке, поэтому увеличивается и его износ. Если нужно долго стоять в пробках, лучше поставить автомобиль на нейтралку.
Причины поломки и способы устранения
Неисправность возможна по разным причинам. Общего правила устранения нет, надо тщательно осмотреть и прислушаться к работе автомобиля. Почти во всех случаях требуется замена всего устройства.
Признаки, по которым можно заметить неисправность:
- Появляется шум при включении сцепления;
- Работа начинается рывками, подергиваниями;
- Включение происходит не полностью, возникает пробуксовка;
- Выключить до конца не получается, это говорит о том, что его ведет.
Если нет уверенности, что получится все исправить, то тогда остается только его замена. Перед работой следует посоветоваться со специалистами.
Видео «Замена сцепления на Дэу»
В этом видео рассматривается замена сцепления на примере автомобиля Дэу Сенс.
Заголовок
Неважно, какой модели автомобиль, но сцепление всегда относится к наиболее важному узлу. Без его нормальной работы ездить на машине вряд ли удастся
Его поломка на машине Дэу Нексия (впрочем, как и на других авто) опасна не только для автовладельца, но для других участников движения. Всегда, перед тем как сесть за руль нужно проверять свой транспорт. Если имеются непривычные звуки, «свисты», «визги» или что-то подобное при попытке завести машину, следует тут же провести осмотр.
Сделать самим несложно. Надо только разобраться, что оно собой представляет и выяснить причины поломки.
НЕИСПРАВНОСТИ СЦЕПЛЕНИЯ АВТОМОБИЛЯ DAEWOO NEXIA, ИХ ПРИЧИНЫ И СПОСОБЫ УСТРАНЕНИЯ
| Причины неисправности | Способ устранения |
| Неполное выключение сцепления (сцепление «ведет») | |
| Уменьшен полный ход педали сцепления | Отремонтируйте привод сцепления |
| Коробление ведомого диска (торцевое биение 0,5 мм) | Выправьте диск или замените новым |
| Неровности на поверхностях фрикционных накладок ведомого диска | Замените накладки или ведомый диск в сборе |
| Ослабление заклепок или поломка фрикционных накладок ведомого диска | Замените накладки, проверьте торцовое биение диска |
| Заедание ступицы ведомого диска на шлицах первичного вала коробки передач | Очистите шлицы, покройте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то замените первичный вал или ведомый диск |
| Воздух в системе гидропривода | прокачайте систему |
| Утечка жидкости из системы гидропривода через соединения или поврежденные трубопроводы | Подтяните соединения, замените поврежденные детали, прокачайте систему гидропривода |
| Утечка жидкости из главного цилиндра или рабочего цилиндра привода сцепления | Замените главный или рабочий цилиндр |
| Ослабление заклепок крепления нажимной пружины | Замените кожух сцепления с нажимным диском в сборе |
| Перекос или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Неполное включение сцепления (сцепление «буксует») | |
| Отсутствует свободный ход педали сцепления | Отрегулируйте привод сцепления |
| Повышенный износ или пригорание фрикционных накладок ведомого диска | Замените фрикционные накладки или ведомый диск в сборе |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Повреждение или заедание привода сцепления | Устраните неисправности, вызывающие заедание |
| Рывки при работе сцепления | |
| Заедание ступицы ведомого диска на шлицах первичного вала | Очистите шлицы, смажьте смазкой ЛСЦ-15. Если причина заедания – смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск |
| Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска | Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков |
| Заедание в механизме привода сцепления | Замените деформированные детали. Устраните причины заедания |
| Повышенный износ фрикционных накладок ведомого диска | Замените накладки новыми, проверьте, нет ли повреждений поверхности диска |
| Ослабление заклепок фрикционных накладок ведомого диска | Замените неисправные заклепки, а при необходимости и накладки |
| Повреждение поверхности или коробление нажимного диска | Замените кожух сцепления с нажимным диском в сборе |
| Повышенный шум при выключении сцепления | |
| Износ, повреждение или утечка смазки из подшипника выключения сцепления | Замените подщипник |
| Повышенный шум при включении сцепления | |
| Поломка или снижение упругости пружин демпфера ведомого диска | Замените ведомый диск в сборе |
| Поломка пластин, соединяющих нажимной диск с кожухом | Замените кожух сцепления с нажимным диском в сборе |
Холостые обороты DAEWOO NEXIA
Поломка или снижение упругости пружин демпфера ведомого диска
Поломка пластин, соединяющих нажимной диск с кожухом
Замените кожух сцепления с нажимным диском в сборе
Возможные неисправности сцепления
Он зажимается между корзиной и маховиком диафрагменной пружиной. Гидравлический привод для выключения сцепления в своем составе имеет: Для возвращения положения педали сцепления в исходное положение применяется пружина. Если одна из деталей узла сцепления выходит из строя, то рекомендуется замена одновременно всех элементов.
Это актуально потому, что работа, которая связывается с заменой сцепления, очень трудоемка, у неповрежденных деталей присутствует некоторый износ и может возникнуть ситуация, что потребуется повторная разборка и замена элементов, которые выйдут из строя раньше времени. Для увеличения срока службы сцепления, старайтесь избегать постоянного удержания ногой педали сцепления. Такая привычка характерна для начинающих водителей, только что окончивших автошколу, они переживают, что не успеют выключить сцепление при остановке.
В таком положении нога будет быстро уставать, а сцепление окажется слегка выжатым, что приведет к пробуксовке и износу. Болты отворачиваем равномерно, не более чем на один оборот каждый, чтобы не деформировать диафрагменную пружину кожуха сцепления. Далее смотрим фото процесса. Снимаем кожух корзину сцепления вместе с ведомым диском. Устанавливая сцепление, ориентируем ведомый диск выступающей частью ступицы в сторону кожуха и вставляем центрирующую оправку в отверстие ведомого диска.
Вводим оправку в отверстие коленчатого вала и в этом положении закрепляем кожух сцепления, равномерно по одному обороту за проход затягивая болты.
Процесс замены
Процесс замены сцепления на Нексия почти идентичный всем остальным автомобилям корейского происхождения, поскольку все имеют похожие конструктивные особенности. Как Чтобы заменить конструктивный элемент потребуется яма или подъемник, а также набор определённого инструментария.
Итак, рассмотрим, какая последовательность действий, чтобы заменить сцепление на Нексия:
- Сбрасываем клемму-минус с аккумуляторной батареи.
- При помощи приготовленного набора инструментов демонтируем болты, что крепят КПП к силовому агрегату, и отсоединяем элементы. Стоит быть предельно аккуратным, чтобы не повредить другие конструктивные элементы.
Сначала необходимо снять коробку переключения передач (КПП). Перед снятием КПП нужно снять оба вала привода передних колес. Демонтировать аккумулятор. Затем необходимо слить масло с коробки передач. Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону. Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.Затем следует снять опору силового агрегата.Теперь демонтируется КПП.
Рассоединив две важнейшие детали можно увидеть комплект сцепления. Прежде всего, необходимо провести наружный осмотр корзины, а точнее ее лепестков на предмет износа. Но, как показывает практика, комплект сцепления на Нексия необходимо менять полностью. Это экономически выгодно, а к тому же намного удобнее.
Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка. Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался. Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.
Откручиваем крепления кожуха сцепления.
Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск. Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.Далее нужно нанести тугоплавкую смазку на шлицы ступицы. Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.
Фиксируем коленчатый вал, зафиксировав маховик.
Вынимаем корзину и диск.
Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.При монтаже ведомого диска, надпись должна быть развернута к маховику. Далее можно удалять оправку и устанавливать КПП на прежнее место.
После установки следует проверить работоспособность узла.
В каких случаях следует менять?
На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.
Ремкомплект для Дэу Нексия
В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.
Замена сцепления может понадобиться, когда обнаружены следующие неисправности:
- рывки при работе КПП;
- при переключении передач слышаться посторонние шумы;
- сцепление «пробуксовывает», не до конца включается.
Замена устранит недостатки.
Подготовка замены
Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.
Необходимые инструменты
Из инструментов для проведения процедуры нужно приготовить:
- ключ на «11», удобнее будет воспользоваться торцевой головкой;
- монтажную лопатку;
- отвертку;
- динамометрический ключ;
- набор инструментов для демонтажа КПП;
- оправу для выполнения центрирования.
Оправку можно изготовить самостоятельно, согласно следующему чертежу.
Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.
Регулировка свободного хода педали сцепления Дэу Нексия
Удалите оправку и можете приступить к установке коробки переключения передач. Все действия по замене завершены, теперь вам только остается проверить, как работает новое сцепление. Как проверить работу замененного сцепления и отрегулировать ход педали? Чтобы оценить техническое состояние и эффективность работы сцепления, необходимо произвести проверку хода педали сцепления.
Именно в этот момент положение педали сцепления происходит начальное касание маховика с ведомым диском сцепления. Величина этого ХХ педали должна быть не менее 25мм и не более 60мм.
Определения общего состояния узла сцепления: Этот тест позволит выявить проблемы с регулировкой привода сцепления, наличие воздуха в системе гидропривода, или коробление ведомого диска сцепления. Свободное и легкое включение говорит о нормальной работе всего узла.
Треск, даже легкий, в шестернях КПП говорит о наличии проблем, которые надо решать. Еще одно определение общего состояния узла сцепления: Этот тест так же позволит выявить наличие воздуха в системе гидропривода, коробление ведомого диска и косвенно состояние КПП. В этот момент будут слышны и чувствоваться рукой звуки треска шестерен, которые НЕ входят пока в зацепление, но уже трутся зубьями друг о друга. Повторяю, нажимать нужно нежно, чтобы треск шестерен был легким, иначе покрошите зубья шестерен.
Теперь рассмотрим два регулируемых параметра привода сцепления.
Параметр полного хода педали сцепления. Он определяется арифметической разностью, полученной в результате измерения расстояний от нижней дуги рулевого колеса до центра: Предварительно нужно ослабить контргайку, а после окончания регулировки снова законтрить её. Нажимать нужно до конца так же, как это вы делаете в повседневной жизни, иначе измерянные значения и регулировки будут не правильными, а толку от затеи не будет.
Есть правда и вредные привычки немного не дожимать педаль сцепления, но от них надо избавляться. Параметр свободного хода педали сцепления. При этом тесте нажимать педаль нужно рукой, чтобы более четко определить начало появления сопротивления перемещению педали.
Сцепление у Нексии довольно мягкое и ногой этот момент можно не поймать. Предварительно нужно ослабить контргайку на штоке, а после окончания регулировки снова законтрить её.
Шток будет вкручиваться, или выкручиваться в зависимости от необходимости в вилочку, которая шарнирно связана с рычагом самой педали сцепления.
Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается хотя бы немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается.
Кроме того, несмотря на то что выжимной подшипник и расчитан на работу в режиме постоянного вращения, при нажатой даже чуть-чуть педали он находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуется подолгу держать сцепление в выключенном состоянии например, в пробках.
Если не придется сразу трогаться с места, лучше перевести рычаг коробки передач в нейтральное положение и отпустить педаль. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом немного снижаются и автомобиль начинает разгоняться, то сцепление надо ремонтировать.
Если причина заедания — смятие или износ шлицев, то при необходимости замените первичный вал или ведомый диск Замасливание фрикционных накладок ведомого диска, поверхностей маховика и нажимного диска Тщательно промойте уайт-спиритом замасленные поверхности, устраните причины замасливания дисков Заедание в механизме привода сцепления Замените деформированные детали.
Чтобы измерить полный ход педали сцепления, измерьте расстояние от накладки педали до рулевого колеса, не нажимая на педаль. Нажмите на педаль до упора и повторите измерение.
Разница между двумя измерениями и есть полный ход педали сцепления, номинальное значение которого составляет мм. Если ход педали отличается от номинального, его необходимо отрегулировать. На автомобилях с гидроприводом ослабьте на педальном узле затяжку контргайки ключом А и вращением болта ключом Б добейтесь требуемого значения полного хода педали. Чтобы определить свободный ход педали сцепления, измерьте расстояние от начального положения педали до положения, в котором при нажатии рукой на педаль ощущается увеличение сопротивления.
Номинальный свободный ход педали сцепления мм. Если свободный ход педали отличается от номинального, отрегулируйте длину штока главного цилиндра сцепления.
голоса
Рейтинг статьи
Ремонт своими силами
Чтобы замена сцепления прошла удачно надо обзавестись монтажной лопаткой, ключом на 11, оправкой и можно приступать к работе.
Снимается коробка переключения передач;
Если при осмотре решено, что нажимной диск не нужно менять, то тогда надо отметить положение кожуха диска по отношению к маховику;
При помощи монтажной лопатки зафиксировать маховик от проворота
Открутить все болты и снять с маховика корзину сцепления прямо с диском ведомым, но сам при этом диск нужно аккуратно придерживать;
Перед установкой нового комплекта надо обратить внимание, чтобы ведомый диск легко перемещался по шлицам, если при этом наблюдаются заедания, то детали надо заменить;
Тугоплавкую смазку нанести на ступичные шлицы диска;
Установить новое сцепление
При помощи оправки надеть ведомый диск, важно чтобы метки (которые были сделаны ранее) были совмещены, закрутить болты;
Удалить оправку и установить коробку переключения передач.. После проделанной работы останется проверить, как произошла замена на автомобиле Дэу Нексия
После проделанной работы останется проверить, как произошла замена на автомобиле Дэу Нексия.
Поэтапная инструкция по замене сцепления на Дэу Нексия
В каких случаях следует менять?
На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.
Ремкомплект для Дэу Нексия
В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.
Замена сцепления может понадобиться, когда обнаружены следующие неисправности:
- рывки при работе КПП;
- при переключении передач слышаться посторонние шумы;
- сцепление «пробуксовывает», не до конца включается.
Замена устранит недостатки.
Подготовка замены
Для удобства проведения работ автомобиль следует установить на подъемное устройство или приподнять машину домкратом и установить на опоры.
Необходимые инструменты
Из инструментов для проведения процедуры нужно приготовить:
- ключ на «11», удобнее будет воспользоваться торцевой головкой;
- монтажную лопатку;
- отвертку;
- динамометрический ключ;
- набор инструментов для демонтажа КПП;
- оправу для выполнения центрирования.
Оправку можно изготовить самостоятельно, согласно следующему чертежу.
Вид оправки для центрирования
Подготовив все необходимые инструменты и расходные материалы можно приступать к замене.
Этапы
Процесс замены состоит из следующих этапов:
- Сначала необходимо снять коробку переключения передач (КПП).
- Перед снятием КПП нужно снять оба вала привода передних колес.
- Демонтировать аккумулятор.
- Затем необходимо слить масло с коробки передач.
- Далее следует освободить рабочий цилиндр и отвести его в сборе с кронштейном в сторону.
- Затем нужно освободить КПП от крепления к двигателю. Далее нужно освободить кожух маховика.
- Затем следует снять опору силового агрегата.
- Теперь демонтируется КПП.
Снимаем коробку передач
- Затем нужно решить вопрос по поводу нажимного. Если принято решение его не менять, то необходимо сделать пометку маркером или краской на его кожухе, отметив, как он расположен по отношению к маховику. Это делается для того, чтобы после установки была сохранена прежняя балансировка.
- Далее, вставив в маховик монтажную лопатку или отвертку, нужно зафиксировать его так, чтобы он не проворачивался.
- Затем необходимо выкрутить шесть болтов, с помощью которых нажимной диск крепится к маховику.
Выкручиваем крепежные болты Выкручивать болты следует равномерно, делая по два оборота ключом на каждом болту, двигаясь по кругу. Когда будут выкручены все болты, нужно аккуратно демонтировать с маховика корзину сцепления и ведомый диск.
-
- Перед тем, как установить новый комплект, следует проверить, чтобы ведомый диск свободно передвигался по шлицам первичного вала КПП. Если он ходит туго, необходимо найти причины неисправностей и устранить их, или выполнить замену дефектных деталей.
- Далее нужно нанести тугоплавкую смазку на шлицы ступицы.
- Теперь можно устанавливать новое изделие. Сначала, используя оправку, следует смонтировать ведомый диск.
Вставляем оправку для центрирования
- Далее устанавливается кожух нажимного диска. При этом, если наносились метки, их нужно совместить. После совмещения меток необходимо закрутить болты, которыми прикручен нажимной диск к маховику. Болты следует закручивать поочередно: каждый болт по одному повороту ключа с усилием 15 Нм, передвигаясь по кругу от болта к болту. Таким образом, закручиваем все шесть креплений.
- При монтаже ведомого диска, надпись должна быть развернута к маховику.
- Далее можно удалять оправку и устанавливать КПП на прежнее место.
На этом замена сцепления на Дэу Нексия закончена. Для продолжительной и безотказной работы сцепления, не следует держать ногу все время на ПС. Эта привычка обычно появляется при обучении вождению, так как многие боятся не успеть отключить сцепление, когда останавливается автомобиль. Мало того, что при этом быстро устает нога, когда ПС немного отжата, ведомый диск дает пробуксовку, что приводит к преждевременному износу.
Выжимной подшипник также подвержен при этом повышенной нагрузке, поэтому увеличивается и его износ. Если нужно долго стоять в пробках, лучше поставить автомобиль на нейтралку.
В этом видео рассматривается замена сцепления на примере автомобиля Дэу Сенс.
В каких случаях следует менять?
На автомобилях Дэу Нексия установлено однодисковое сухое сцепление (СЦ), в центре которого находится диафрагменная пружина. Нажимной диск размещается в специальном кожухе, прикрепленный к маховику с помощью болтов крепления. Ведомый диск надет на шлицы первичного вала КПП и находится между нажимным диском и маховиком.
В конструкцию гидравлического привода отключения СЦ входит два цилиндра: главный и рабочий, трубопровод и педаль сцепления (ПС). Шток СЦ соединяется с ПС с помощью пальца и вилки штока. Кроме того, главный цилиндр соединен трубкой с бачком, расположенным на передке. В гидропривод залита тормозная жидкость.
Замена сцепления может понадобиться, когда обнаружены следующие неисправности:
- рывки при работе КПП;
- при переключении передач слышаться посторонние шумы;
- сцепление «пробуксовывает», не до конца включается.
Замена устранит недостатки.
