Chevrolet Niva › Бортжурнал › Замена Рабочего цилиндра сцепления.

плюс сам бочек треснул, и нужно и его заменить. Накатилось как говориться одной волной. Для начала, чтобы потом не мучиться, открутите шланг подачи тормозной жидкости в рабочий цилиндр, (17-й ключ) а затем уже можно спокойно открутить два болта крепящих скобу (13-й ключ). Не потеряйте пластинку, что под цилиндром, она прижимает цилиндр к скобе и находиться между скобой и корпусом КПП, выпуклой частью наружу

После как собрали всё что высыпалось на вас, можно спокойно открутить сам цилиндр с шланга (осторожно там медная шайба, размер не помню, но лучше её заменить). Ура на меня потекла струя тормозухи, пусть вытечет, это не страшно, а загваздаться пытаясь наживить новый цилиндр реально

И так, на меня ничего не капает, можно и собирать. Прикрутить новый цилиндр не сложно, сложность возникает в момент установки штока. Дело в том, на моей машине нет стабилизатора (по религиозным соображениям), а значит мне не во что упереть монтажку, для отвода вилки назад. Благо рядом валялся болт передних нижних салентблоков, его и приладил.

В вашем случее всё проще у вас будет стабилизатор, в который сможете упереться (Не забыть помазать шток консистентной смазкой). Ура шток на месте, затягиваем шланг, откручиваем штуцер на прокачку и полез из ямы.

Очередь дошла до бочка, тут вообще сложностей не возникает 2-е гайки на 10-ть и хомут на 7, готово. Заливаю тормазуху и жду, так как я один классический способ прокачки мне не подойдет, значит я иду своим методом. Дело в том что магистраль гидравлики не большая и расположена почти вертикально. Таким образом, прокачать систему можно и одному, самотёком, воздух выдавиться. Ждем примерно один бочек на протекание, закрываем штуцер и готово, идем проверять. Ура! работает)

П.С. Для ремонта из инструмента необходимо: Ключ на 8 Ключ на 13 Ключ на 17 Монтажка.

После установки цилиндра, залейте жидкость и прокачайте систему сцепления.

Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Установка шланга сцепления Нива Шевроле выполняется в последовательности обратной снятию. После замены залейте жидкость и прокачайте систему сцепления. Установите автомобиль на смотровую канаву или подъемник и снимите коробку передач. Трещины на деталях ведомого диска не допускаются. Проверьте износ фрикционных накладок. Если пружины сломаны, замените диск.

Проверьте биение ведомого диска, если при визуальном осмотре обнаружено его коробление. Если величина биения превышает 0,5 мм, диск сцепления Шеви Нива замените Внешним осмотром оцените состояние диафрагменной пружины корзины сцепления. Трещины на диафрагменной пружине не допускаются.

Замена выжимного подшипника Нива Шевроле Признаком необходимости замены подшипника выключения сцепления Шеви Нива является повышенный шум в момент нажатия на педаль сцепления. Снимите коробку передач, если она не была снята для ремонта сцепления.

Инструменты:

Установите новый подшипник Шевроле Нива в порядке, обратном снятию. Смажьте шлицы первичного вала тонким слоем смазки ЛСЦ или Литол, затем установите коробку передач и снятые узлы в порядке, обратном снятию.

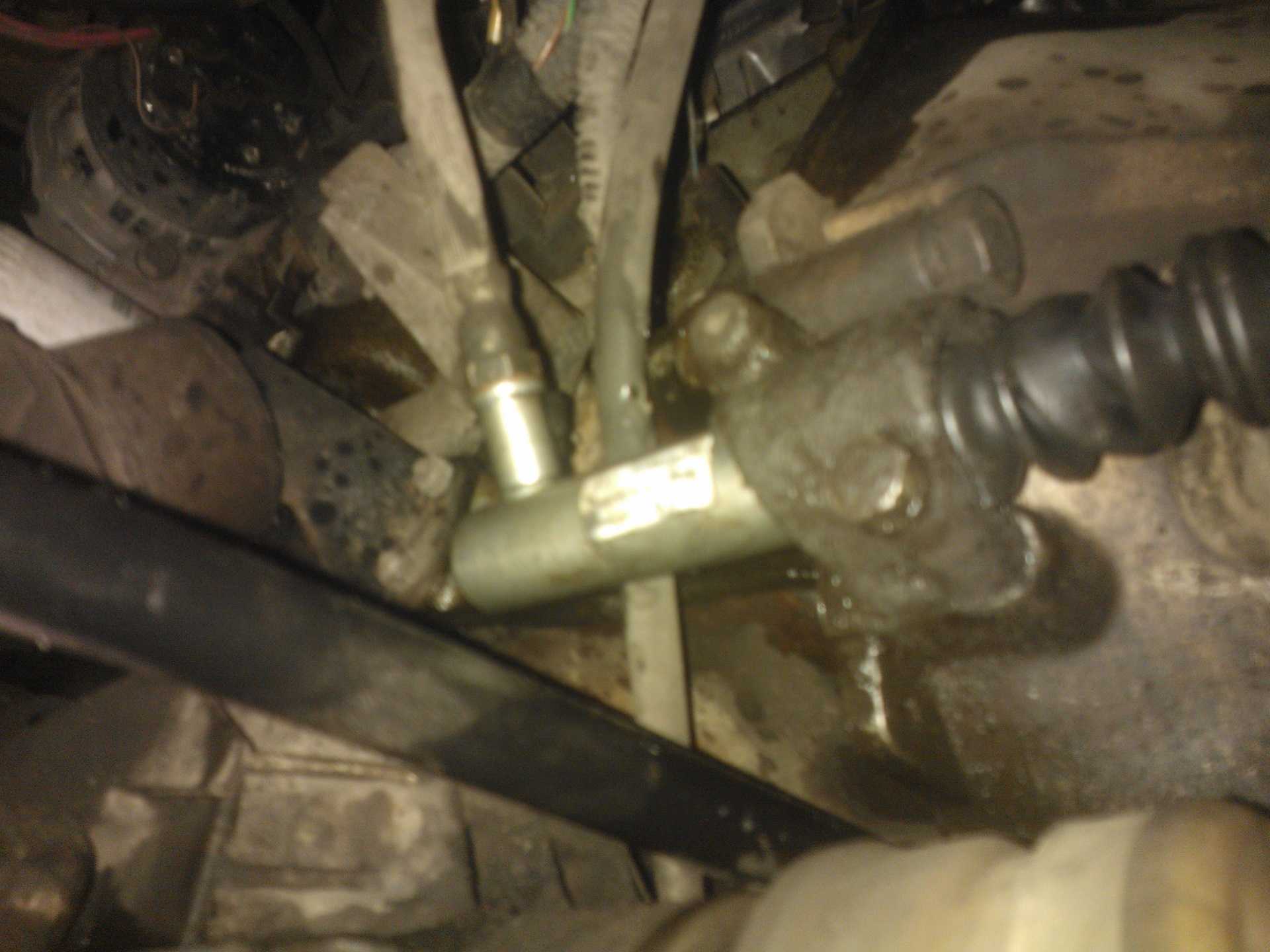

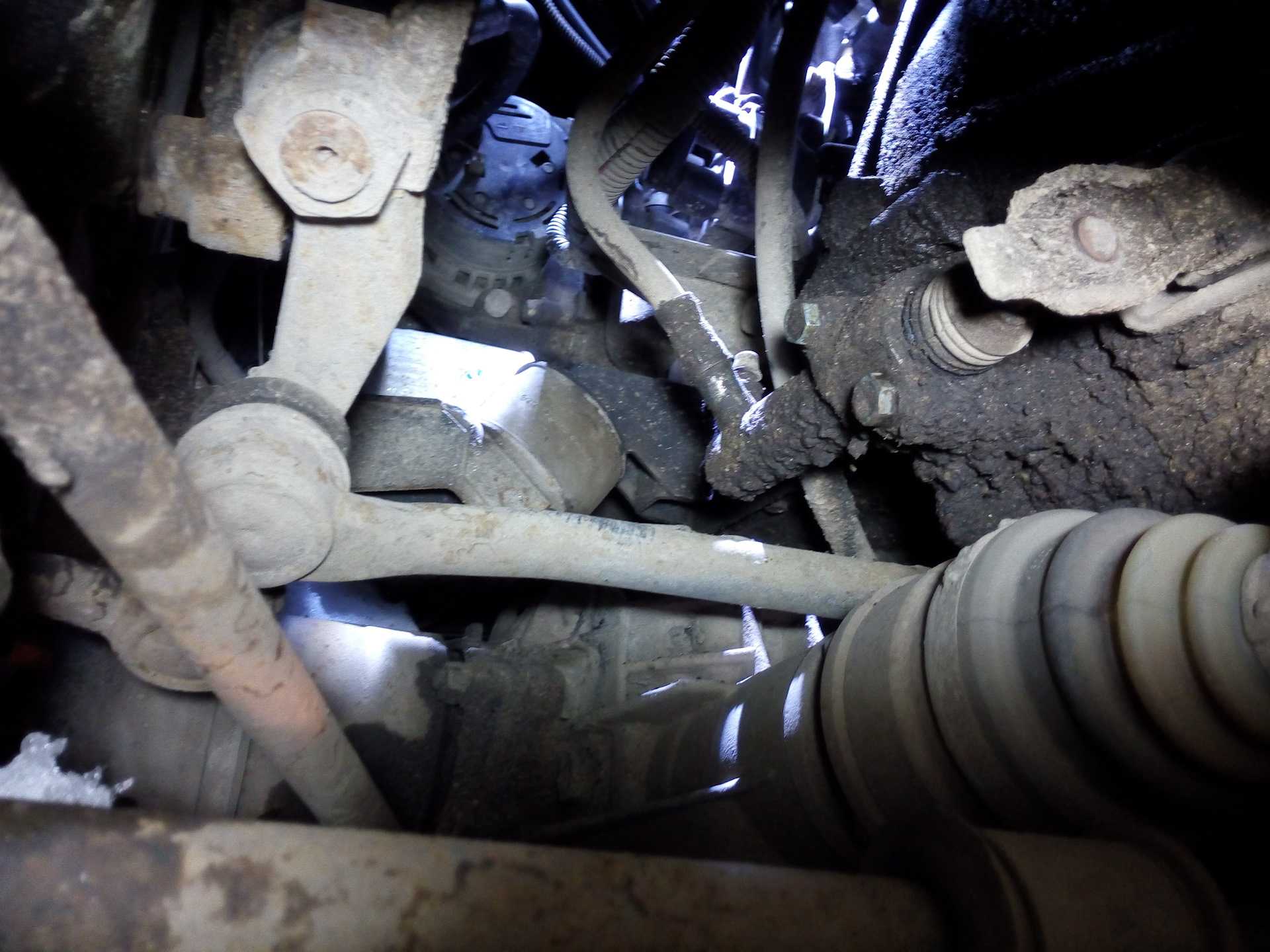

За нырнув в яму выяснил, да тут не капает, а просто уже течёт как из крана, Полный размер Вот так всё выглядело под машиной. Накатилось как говориться одной волной.

Для начала, чтобы потом не мучиться, открутите шланг подачи тормозной жидкости в рабочий цилиндр, й ключ а затем уже можно спокойно открутить два болта крепящих скобу й ключ. Не потеряйте пластинку, что под цилиндром, она прижимает цилиндр к скобе и находиться между скобой и корпусом КПП, выпуклой частью наружу.

Нива. Замена рабочего цилиндра сцепления 21213

После как собрали всё что высыпалось на вас, можно спокойно открутить сам цилиндр с шланга осторожно там медная шайба, размер не помню, но лучше её заменить. После того как цилиндр был снят с автомобиля, необходимо приступить к таковым действиям: Извлеченный цилиндр зажимается в тиски и осуществляется его разборка

Извлекается резиновый пыльник вместе с толкателем. Сняв стопорное кольцо, извлекается поршень.

С поршня осуществляется снятие пружины с уплотнительной прокладкой. Прокладку обязательно нужно заменить на новую.

Далее осуществляются очистительные работы цилиндра и штуцера с целью очищения каналов для выведения воздуха. Если пружина имеет деформированный вид, то ее стоит заменить.

Когда имеет смысл ремонтировать, а когда заменить

При неисправности выжимного подшипника, а также главного и рабочего цилиндров проводится ремонт системы. При появлении шумов нужно заменить выжимной подшипник. Эту деталь и вилку выключения выводят из зацепления. Вилка выводится в сторону и извлекается подшипник. Перед тем, как ставить новый подшипник, рекомендуется очистить место его установки. Подшипник и посадочное место перед установкой смазывается специальным составом, который называется Литол-24. Сборка проводится в обратной последовательности. Если поменять подшипник, это обеспечит хороший ход сцепления.

Предназначение главного цилиндра – передача импульсов от педали к рабочим деталям сцепления. Если оно неполностью включается и выключается или вытекает жидкость, то проводится ремонт или замена цилиндра. Перед ремонтом осуществляется снятие детали и его осмотр. При отсутствии главных признаков износа и механических повреждений проводится ремонт детали. Для этого нужно сделать промывку детали тормозной жидкостью. При износе составляющих цилиндра их заменяют новыми деталями.

Работоспособность привода сцепления обеспечивается благодаря рабочему цилиндру. Для соединения главного и рабочего цилиндра используется стальная трубка, на нижнем краю которой располагают шланг из резины. Через резиновое соединение периодически вытекает жидкость. После извлечения и ремонта детали проводится прокачка. Также требуется отрегулировать сцепление.

Для прокачки привода на рабочий цилиндр надевают шланг. Один из концов располагают на клапане детали, а второй опускают в жидкость. Выжимают и удерживают педаль сцепления. Процедура проводится более пяти раз. После этого открывают клапан, чтобы выпустить воздух. Регулировка привода будет успешной при условии протечки жидкости без воздуха после открытия клапана.

Если сломалась вилка, то для ее замены не требуется снимать коробку передач. Замена выполняется с использованием пассатижей, переноски или фонаря, молотка, точила и отвертки. Пассатижи используются для демонтажа возвратной пружины.

На рабочем цилиндре сцепления откручиваются болты и расшплинтуется шток, который нужно вытянуть из вилки. После снятия защитного стекла вынимается вилка. С применением точила проводится доработка новой вилки. На концах снимаются фаски, а заклепки стачиваются до высоты 0,5 миллиметров. В лючке проводится проворачивание выжимного подшипника. При этом следят, чтобы грани муфты были в горизонтальном положении.

В сторону отверстия направляются кончики пружины и вставляется вилка

Она осторожно загоняется в лючок с помощью молотка. Рекомендуется проверить, примыкает ли запчасть к шаровой опоре. Усики опоры направляются так, чтобы они охватывали опору

Все остальные манипуляции выполняются в обратном порядке

Усики опоры направляются так, чтобы они охватывали опору. Все остальные манипуляции выполняются в обратном порядке.

Проверка работоспособности и проведение тестовой поездки

После замены пыльника рабочего цилиндра сцепления 2123 необходимо проверить работоспособность системы и провести тестовую поездку. В этом разделе представлены основные шаги, которые следует выполнить для проверки работоспособности:

1. Проверка системы сцепления: убедитесь, что педаль сцепления отпускается и нажимается плавно, без заеданий или сопротивления. Также убедитесь, что переключение передач осуществляется без трудностей.
2. Проверка на утечку жидкости: осмотрите рабочий цилиндр на наличие подтеков или утечек гидравлической жидкости. Если обнаружены утечки, необходимо немедленно принять меры для устранения проблемы.
3. Проверка сцепления: при выключенном двигателе и включенной нейтральной передаче включите сцепление и плавно нажмите на педаль сцепления. Убедитесь, что сцепление отключается и включается без запаздываний или заеданий.

После проверки работоспособности системы рекомендуется провести тестовую поездку для проверки её функциональности и выявления возможных проблем или неисправностей

Во время поездки обратите внимание на следующие моменты:

Переключение передач: убедитесь, что переключение передач осуществляется без трудностей и не возникает перекоса или противоречия между показаниями приборов и действиями переключения.

Сцепление: обратите внимание на сцепление во время переключения передач. Убедитесь, что оно происходит без запаздываний, рывков или шумов.

Управление автомобилем: проверьте, что автомобиль рулится без усилий и повороты осуществляются плавно и без проблем.

Торможение: проверьте работу тормозной системы и убедитесь, что она срабатывает без заеданий и аномальных шумов.. Если в процессе проверки работоспособности или тестовой поездки вы обнаружили какие-либо проблемы, рекомендуется обратиться к специалисту для более детального обслуживания и ремонта системы сцепления

Если в процессе проверки работоспособности или тестовой поездки вы обнаружили какие-либо проблемы, рекомендуется обратиться к специалисту для более детального обслуживания и ремонта системы сцепления.

Назначение и конструктивные особенности рабочего цилиндра

В механизме сцепления имеется два вида цилиндров: рабочий и главный. О назначении главного можно узнать из соответствующей статьи, а сегодня рассмотрим именно рабочий цилиндр сцепления Chevrolet Niva. Система сцепления Нивы Chevrolet основана на работе гидропривода, который, в свою очередь, является неработоспособным без цилиндра. Суть его функционирования заключается в непосредственном приеме усилия, идущего от главного цилиндра и перемещение тем самым вилки отключения сцепления.

Конструкция рабочего цилиндра является абсолютно идентичной практически для всех моделей автомобилей, поэтому и принцип работы устройства одинаков. Состоит изделие, прежде всего, из основания, то есть корпуса, где собраны в определенном порядке следующие детали:

Рабочий цилиндр сцепления Шнива

• стопорное кольцо;
• поршень;
• колпачок;
• штуцер;
• тарелка;
• пружина и шайба;
• кольца уплотнения и пыльник.

READ  Обновленная Tesla Model S обещает запас хода до 520 миль и действительно плохой руль

Все детали собраны в определенной последовательности, что позволяет правильно функционировать устройству.

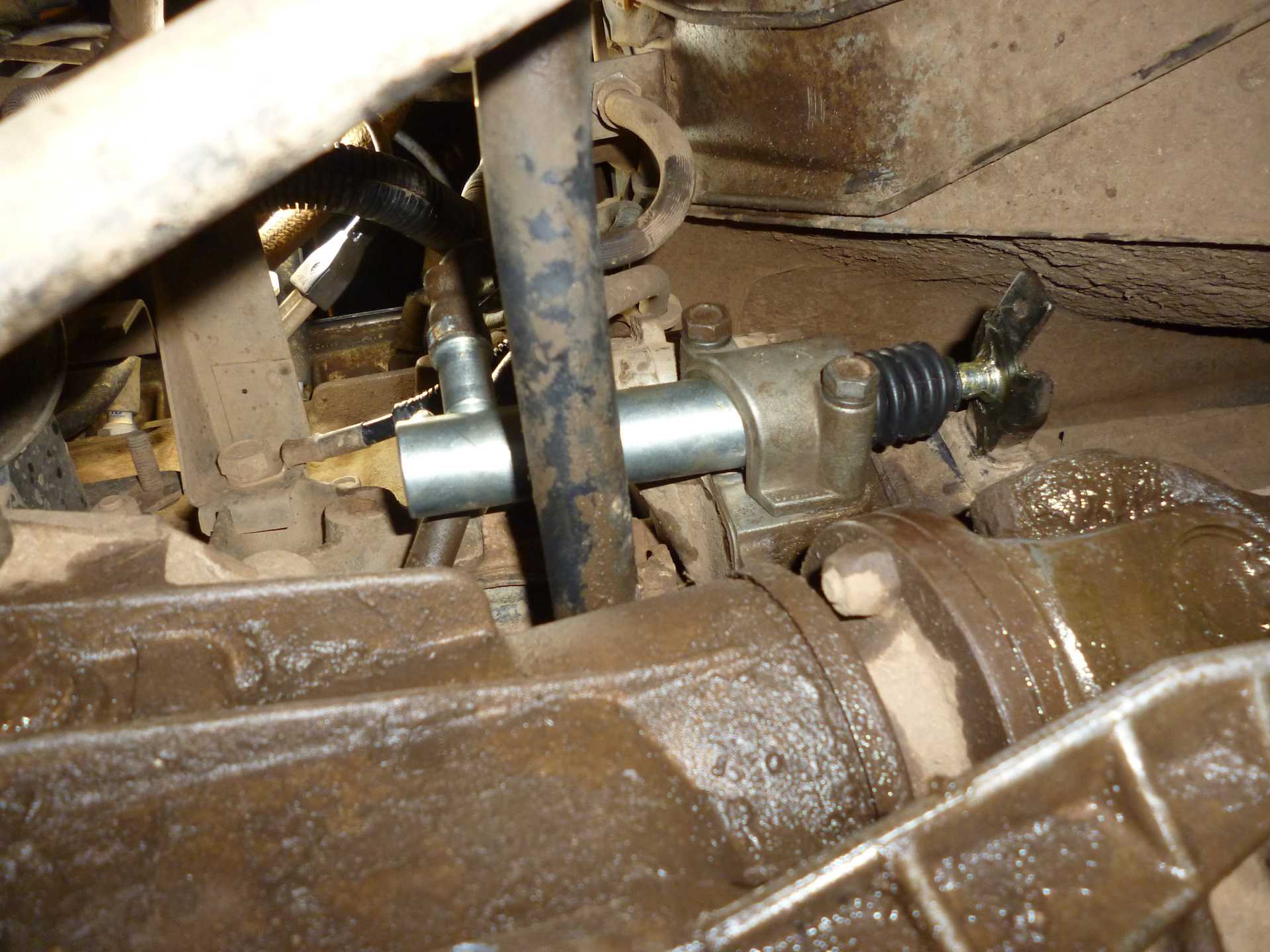

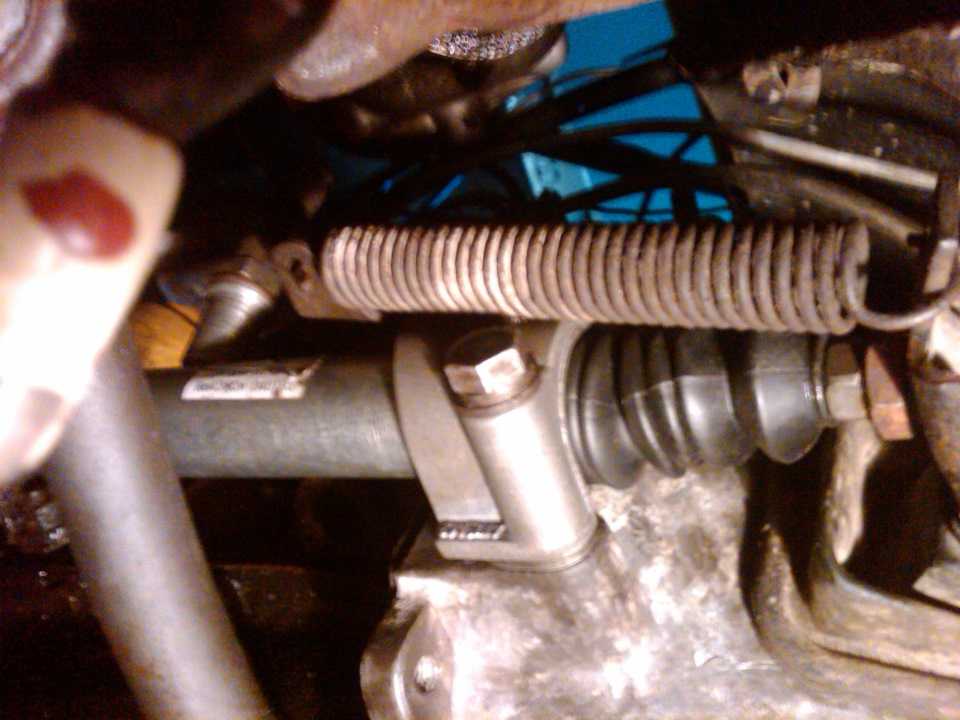

На фото ниже представлен рабочий цилиндр Niva Chevrolet.

Замена цилиндра и ремонт

Замена осуществляется в случае возникновения неустранимых дефектов, к которым относятся повреждения корпуса цилиндра. Во всех остальных случаях потребуется осуществить ремонт. Но сначала рассмотрим, как снять рабочий цилиндр с внедорожника Niva Chevrolet и установить новый ремкомплект.

Для проведения работ потребуется наличие рожковых ключей на «13» и «17». Приступаем к работе:

• Находим шланг рабочего цилиндра и ослабляем его наконечник, но, ни в коем случае не откручиваем до конца.
• Цилиндр к картеру крепится с помощью двух болтов, которые необходимо выкрутить. Извлекается кронштейн.
• Извлекается толкатель из вилки, а затем осуществляется снятие защитного колпачка с толкателем.
• Одной рукой необходимо фиксировать наконечник шланга, а второй вращать рабочий цилиндр до момента их разъединения.
• После разъединения необходимо слить жидкость в емкость.

На этом этапе снятие закончено, далее, необходимо заменить извлеченный элемент на новый и установить все в порядке обратном снятию. После установки потребуется прокачка системы (выгнать воздух из системы).

Новый рабочий цилиндр для Chevrolet Niva обойдется в 300-600 рублей, поэтому не стоит огорчаться, если изделие уже не подлежит ремонту.

Замена изделия осуществляется в редких случаях, поэтому при обнаружении неисправности рабочего цилиндра можно осуществить его ремонт. Для процедуры ремонта потребуется: приобрести новый ремкомплект для Chevrolet Niva; стандартный набор инструментов; тиски.

После того как цилиндр был снят с автомобиля, необходимо приступить к таковым действиям:

• Извлеченный цилиндр зажимается в тиски и осуществляется его разборка. Извлекается резиновый пыльник вместе с толкателем.
• Сняв стопорное кольцо, извлекается поршень.
• С поршня осуществляется снятие пружины с уплотнительной прокладкой. Прокладку обязательно нужно заменить на новую.
• Далее осуществляются очистительные работы цилиндра и штуцера с целью очищения каналов для выведения воздуха.
• Если пружина имеет деформированный вид, то ее стоит заменить.
• Обязательно необходимо заменить пыльник и кольцо уплотнения.
• Перед сборкой изделия необходимо все имеющиеся детали промыть только тормозной жидкостью.

Сборка цилиндров проводится в последовательности обратной снятию, а по окончании работ стоит убедиться в отсутствии сторонних предметов, которые возможно были не установлены.

После установки следует провести удаление воздуха из системы, а после и проверить работоспособность сцепления Chevrolet Niva.

Стоит знать…

Очень часто задается вопрос: «А можно ли поставить рабочий цилиндр от Шевика на классику?» Водители классческих моделей часто хотят усовершенствовать свой автомобиль. Ввиду этого прибегают к данному вопросу, но при этом, не зная, какова вероятность того, что «неродное» устройство будет функционировать достойно. Вовсе нет! На классику Шевовский цилиндр устанавливать не нужно, а причина этому заключается в принципе работы. Выжимной подшипник классического авто- не рассчитан на режим работы штока в поджатом состоянии, который при этом вращается. Если все же установить изделие на классику, то можно обнаружить скорейший износ подшипника.

Устройство

Устройство узла ничем не отличается от установленных на других моделях машин АвтоВАЗа. Рабочий цилиндр сцепления (РЦС) состоит из следующих частей:

• Корпус.
• Штуцер для прокачки жидкости.
• Поршень с тарелкой и уплотнительными кольцами.
• Толкатель.
• Пыльник (колпачок).
• Шайба.
• Пружина.

РЦС установлен рядом с вилкой и работает следующим образом:

• Водитель выжимает педаль.
• Толкатель смещает поршень главного цилиндра сцепления, увеличивая давление в магистрали трубопровода.
• Тормозная жидкость, которой заполнен гидропривод, выталкивает цилиндр и толкатель.
• Последний перемещает на вилку, которая нажимает на корзину сцепления и разрывает связь между ней и диском.

Нива шевроле рабочий цилиндр сцепления болтается
