Регулируем сцепление на нива шевроле своими руками: видео внутри

Прокачка и регулировка сцепления Шевроле Нива: пошаговая инструкция

При этом поломки первой категории имеют свойство быстро переходить во вторую.

Детали несвоевременно отрегулированного сцепления быстро изнашиваются и требуют замены. Неотрегулированный привод сцепления доставляет неудобства при управлении автомобилем – появляются затруднения при переключении скоростей или рывки, когда машина трогается с места.

Когда нужно регулировать?

Регулировать свободный ход педали и прокачивать гидропривод необходимо в следующих случаях:

• Слишком большой ход педали. В этом случае сцепление выключается не полностью («ведет»). Это приводит к затрудненному переключению передач и интенсивному износу фрикционной накладки на ведомом диске.
• Малый ход сцепления. В этом случае диск пробуксовывает, особенно при сильной нагрузке на трансмиссию (движение в гору, на повышенной передаче).
• Рывки, стуки или скрипы при переключении передач или в моменты, когда машина трогается с места.

Важно: эксплуатация авто с неправильно отрегулированным или «завоздушенным» приводом сцепления приводит к ускоренному износу деталей КПП. Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали

Конструкция сцепления Нивы Шевроле совпадает с аналогичным узлом «классики» АвтоВАЗа. Отличие состоит лишь в других размерах рабочего цилиндра и, соответственно, в большем и более легком ходе педали.

Как прокачать?

Перед регулировкой механизма нужно прокачать гидропривод. Для этого понадобится тормозная жидкость, емкость и гибкая трубка, внутренний диаметр которой соответствует размеру штуцера и накидной ключ на 10.

Процесс прокачки похож на удаление воздуха из тормозной системы. Как и случае с тормозами, работа выполняется с помощником.

Один человек должен по команде нажимать и отпускать педаль, а второй – открывать и закрывать штуцер.

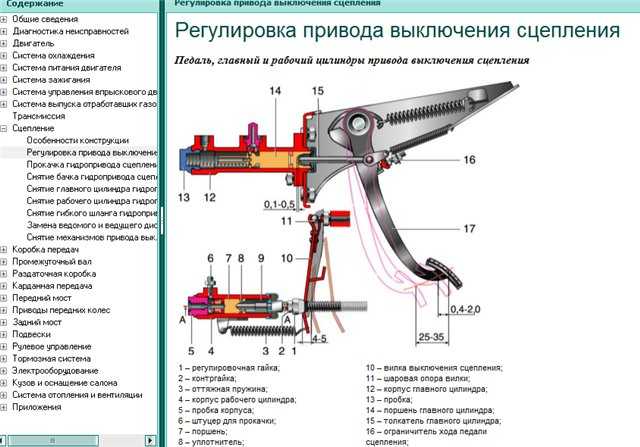

Как отрегулировать своими руками?

Для регулировки механизма понадобятся ключи на 10, 13 и 17, пассатижи и карандаш. Операция выполняется на подъемнике или смотровой яме. Порядок работ следующий:

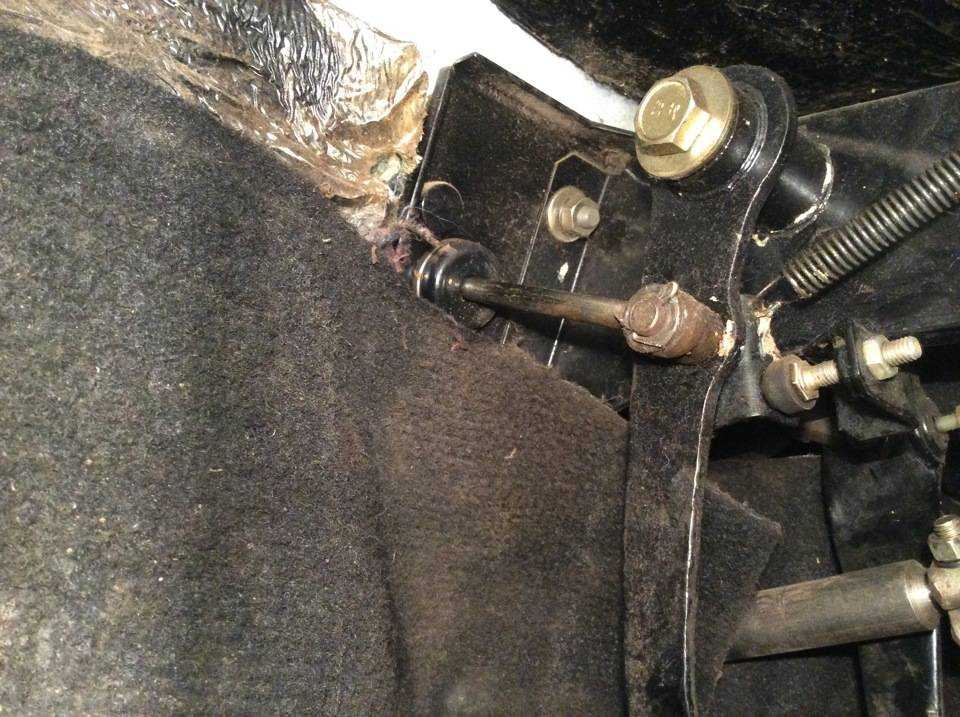

• Ключом на 10 открутить контргайку ограничителя хода педали.
• Вращая гайку, выставить свободный ход в пределах 0,4-2 мм.
• Затянуть контргайку.

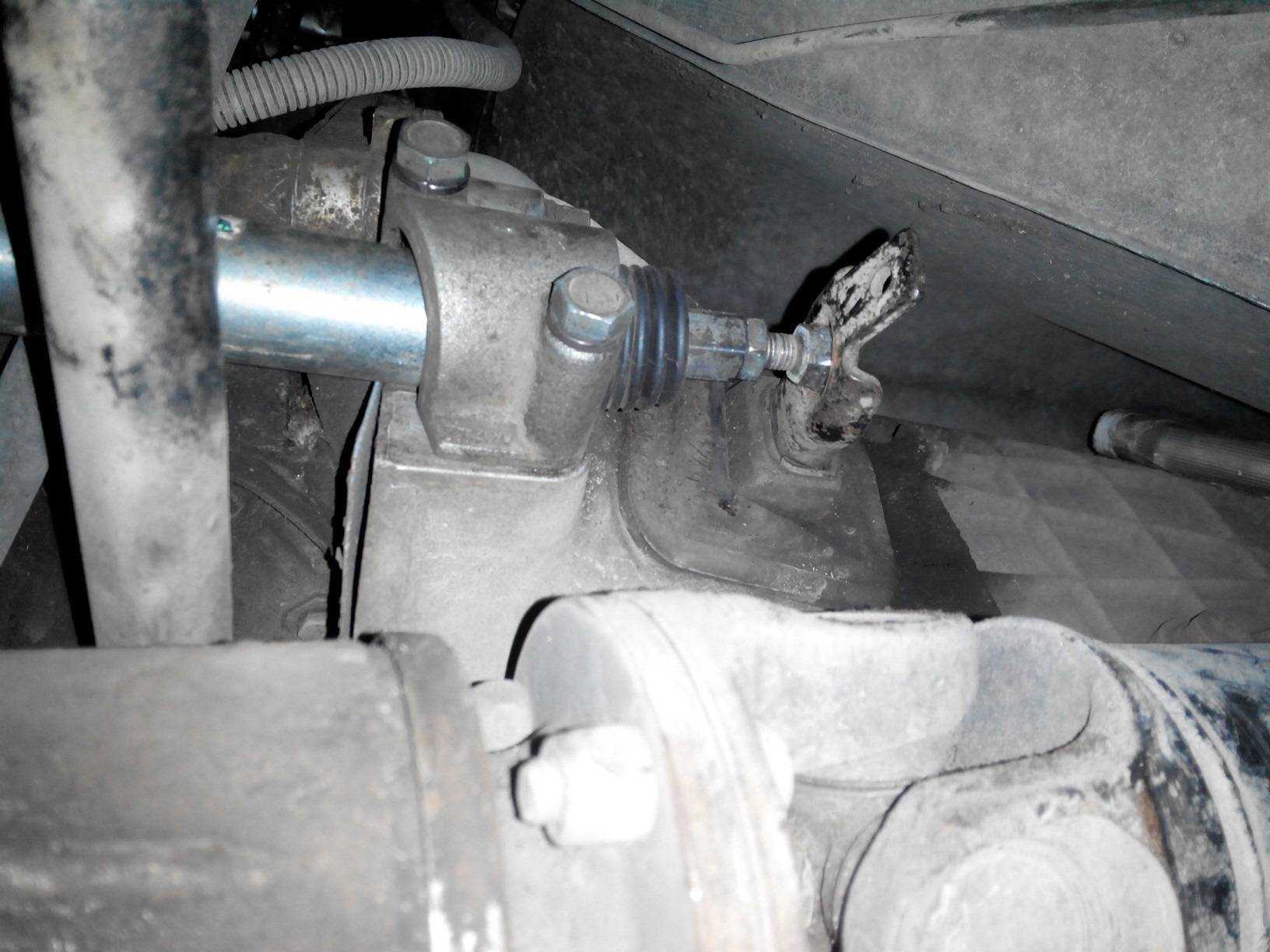

Затем нужно спуститься под машину и отрегулировать свободный ход толкателя в пределах 4-5 мм (чтобы открутить гайки, нужны ключи на 13 и 17). Проверка выполняется следующим образом:

• Пассатижами снять оттяжную пружину вилки сцепления.
• Упереть карандаш в бобышку нижнего крепления рабочего цилиндра.
• Сделать две отметки: напротив вилки и на 5 миллиметров правее.
• Отвести вилку до упора назад, выбрав свободный ход толкателя.
• Вилка должна остановиться строго напротив метки на карандаше.

Если зазор не соответствует номинальному, нужно отпустить контргайку и, вращая гайку, добиться требуемых параметров.

Окончательная проверка выполняется при заведенном двигателе. Если все сделано правильно, передачи легко переключаются, а машина начинает трогаться, если педаль отпустить примерно на ⅓ – ⅔ хода.

Лада 4×4 3D Метелица #niva-blizzard › Бортжурнал › Замена сцепления на ниве

Разобирал фотки и нашел январские посленовогодние с заменой сцепы и цилиндров сцепления. Не хочу расписывать дважды ссылка на запись в блогеСамое замечательное, что все это проделано самостоятельно в одиночку.Итак, что сделал:1. Заменил сцепление. К сожалению на родное, на Шеви-ниву денег надо в два раза больше, по честному очень хотелось шнивское, но по деньгам не стал надрываться.2. Заменил РЦС и ГЦС — большая часть проблем со сцепой была из за их полудохлого состояния.3. Срезал шпильку РК, высверлил, заменил на болт.Замена сцепления на ниве это слабо сказано, скорее такой текущий ремонт.

Как заменить сцепление на Ниве Шевроле самостоятельно

Каждый автомобилист, у которого механическая коробка передач знает, что такое сцепление, и рано или поздно сталкивается с тем что оно просто на просто пропадает, и когда начинает трогаться оно не выжимается, тем самым создает своего рода неудобства. Единственным вариантом в такой ситуации — это обратиться в ближайший автосервис, где в течение двух-трех часов будет произведена на автомобиле нива шевроле замена сцепления. Данный вариант является не дешёвым, поэтому если бюджет у вас не позволяет данную процедуру по замене можно произвести и самому в гарных условиях.

О том, как происходит замена, регулировка, а также ремонт, вы узнаете из данной статьи, а также узнаете какое поставить лучше всего.

Что представляет собой сцепление

Благодаря ему происходит от двигателя к самой коробке передач передача крутящего момента, благодаря чему появляется возможность переключать скорости на коробке. Если эта работа будет происходит не надлежащим образом, это отрицательно отразится на остальных механических узлах. Данный привод является гидравлическим, в нем нет зазоров, и имеет автоматизированную компенсацию, благодаря чему не происходит износ накладок функциональных. Данный привод является одной из важных деталей, так он подает сигнал к рабочим элементам к самому водителю.

Какие неисправности бывают

Это целый механизм, и этих причин по которой оно выходит из строя может быть очень много. Давайте рассмотрим наиболее распространенные:

При нажатии на педаль сцепления на Нива Шевроле, происходит пробуксовка, то есть происходит включение не полное, это может быть вызвано:

• Большим износом фрикционных накладок, или они прогорели, данная проблема решается полной заменой диска.
• На ведомом диске на поверхности появляется масло, это говорит о том, что у деталей неисправны уплотнители. Устранить проблему можно промыв диски, удалив причины протекания.

Бывает, что оно наоборот не полностью выключается его начинает вести, это может быть по следующим причинам:

• У ведомого диска происходит коробление или биение, решить данную неисправность можно при помощи ремонта если конечно у него незначительные повреждения. Но как правило если данная неисправность появилась решить ее можно только лишь полностью заменив диск.
• У фиксированных накладок ослабились заклепки. Потребуется заменить комплект ведомого диска
• Наличие воздуха в самой системе. Решается это прокачкой системы
• Коробление и перекос диска. Решить можно заменив данную деталь

Может возникнуть неисправность, когда требуется заменить некоторые части и детали. Это определяется следующими признаками:

• Слышны шумы во время нажатия на сцепления
• Такие же шумы слышны, когда педаль отпускается

Это говорит о том, что необходимо снимать и разбирать данную систему, и устранять появившуюся поломку.

Как произвести замену

Когда причина поломки ясна, нужно переходи к ее устранению. Процесс по замене является очень долгим и трудоемким, поэтому нужно набраться терпения, и выполнять все строго по инструкции, включающая в себя следующие этапы:

1. Устанавливаем автомобиль на яму
2. Подготовить необходимые инструменты
3. Снимаем коробку передач, это нужно чтобы был доступ к устройству
4. После того как коробка снята, необходимо пометить отметками, как расположен маховик и кожух.
5. Ключом на восемь выкручиваем несколько крепежных болтов, они крепят к маховику сам диск сцепления.
6. Производим снятие двух дисков нажимного и ведомого
7. Осматриваем их и если присутствуют различные сколы, трещины, то его необходимо в срочном порядке менять.
8. Проверяем в каком состояние выжимная пружина
9. После осмотра и устранения всех неисправностей, установка происходит в обратном порядке, в котором производилось снятие.

На этом все этапы по замене сцепления на автомобиле Нива Шевроле закончены. Очень важным в процессе замены, посмотреть в каком состояние выжимной подшипник, и, если он находится в изношенном состояние лучше произвести замену на новый, так как через пару месяцев если не заменить, придётся разбирать устройство заново. Теперь вы имеете представление как самому произвести снятие и замену диска, и можете в любой момент, не обращавшись к специалисту привести всю процедуру самостоятельно.

Детали и расходники:

Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости

Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Этот внедорожник оснащен коробкой передач, принимающей крутящий момент мотора через однодисковое сцепление. В этой статье мы выясним, как осуществляется регулировка сцепления на Ниве Шевроле.

Для удобства работы отсоедините возвратную пружину 2 рис.

Для регулировки, удерживая регулировочную гайку 4, отверните на Затем, вращая регулировочную гайку 4, отрегулируйте необходимый свободный ход вилки 6, поворачивающейся относительно опоры 7. При этом будет обеспечен необходимый свободный ход выжимного подшипника 8.

По окончании операции затяните контрагайку 3, одновременно удерживая от проворота регулировочную гайку 4. Регулировка педали сцепления Главный цилиндр закреплен в моторном отсеке на двух шпильках, приваренных к кронштейну педального узла.

Регулировка сцепления Шевроле Нива

Главный цилиндр сцепления Шевроле Нива соединен стальной трубкой и армированным резиновым шлангом с рабочим цилиндром, закрепленным на картере сцепления с помощью кронштейна.

Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.

Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления. Предупреждение При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.

8.2 Регулировка педали сцепления

В процессе разборки станет ясно, в чем причина

При удалении воздуха важно добавлять только чистую жидкость

Если она случайно попала на автомобиль, то ее необходимо немедленно смыть водой, иначе она повредить покрытие; также помочь настроить сцепление может такая операция: В результате всего этого удастся снять кожух сцепления.

Детали и как отрегулировать сцепление на шевроле ниве Важно при этом проверить заднее уплотнительное кольцо и ни в коем случае не очищать диск растворителем. Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких

Для неопытных автовладельцев все вышеперечисленные операции могут показаться сложными, хотя они, действительно, не из легких.

Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4—5 раз и удерживайте педаль сцепления нажатой Откройте клапан прокачки для выпуска воздуха из системы.

Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

Для авт Нива момент срабатывания датчика должен соответствовать ходу педали сцепления мм «от полика». Датчик положения педали сцепления на Ниве оригинальный и не взаимозаменяем с другими моделями ВАЗ.

Что касается дефектов датчика сцепления — наиболее частый дефект — обгорание контактов датчика это приводит к ухудшению ездовых свойств автомобиля и возникновению ошибки управления двигателем. Работы по исключению дефекта были проведены совместно с поставщиком датчика. Вот коротко, что пишут о педали газа Что такое Е-газ.

Необходимо понимать, что Е-газ — это не просто замена механического привода дроссельной заслонки на электрический аналог, а совершенно другая логика управления рабочим процессом двигателя.

Система сцепления Нива Шевроле

Устройство сцепления Шеви Нива: 1 – картер сцепления; 2 – маховик; 3 – болт крепления кожуха сцепления к маховику; 4 – ведомый диск; 5 – нажимной диск; 6 – кожух сцепления; 7 – муфта выключения сцепления; 8 – первичный вал коробки передач; 9 – вилка выключения сцепления; 10 – центральная нажимная пружина.

Привод выключения сцепления Нива Шевроле: 1 – трубка; 2 – главный цилиндр; 3 – гайка крепления главного цилиндра; 4 – кронштейн педалей; 5 – муфта выключения сцепления; 6 – шаровая опора; 7 – вилка выключения сцепления; 8 – чехол вилки выключения сцепления; 9 – болт крепления кронштейна; 10 – кронштейн; 11 – рабочий цилиндр сцепления шевроле нива; 12 – клапан для удаления воздуха; 13 – ось педали сцепления; 14 – педаль сцепления; 15 – стопорная скоба; 16 – толкатель главного цилиндра; 17 – втулка; 18 – стопорная скоба; 19 – втулка.

Проверка технического состояния сцепления Нива Шевроле

Диагностика и выявление неисправностей сцепления Шеви Нива производится следующими способами: Включите нейтральную передачу в коробке передач, пустите двигатель автомобиля и прогрейте его до рабочей температуры. При работе двигателя с минимальной частотой вращения коленчатого вала выключите сцепление (нажмите на педаль) и включите передачу заднего хода. Передача должна включаться без скрежета, стука и других посторонних шумов. На ходу автомобиля переключайте передачи. Все передачи должны включаться без скрежета, стука и других посторонних шумов. При разгоне автомобиля должна наблюдаться пропорциональность между увеличением частоты вращения коленчатого вала двигателя и увеличением скорости движения автомобиля (сцепление не должно «буксовать»). Пробуксовку сцепления легко определить при помощи тахометра. Если во время движения при резком нажатии на педаль акселератора обороты резко растут, а потом чуть падают и автомобиль начинает разгоняться, сцепление Нива Шевроле требует ремонта или замены.

Если указанные признаки нормальной работы сцепления отсутствуют, попробуйте удалить воздух из гидропривода сцепления. Если прокачка гидропривода не привела к желаемому результату, снимите сцепление для ремонта.

Прокачка сцепления Нива Шевроле

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода. Кроме того, прокачка сцепления на Шеви Нива выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Для прокачки сцепления потребуется ключ на 8, шланг для прокачки, емкость для тормозной жидкости, тормозная жидкость DOT 4.

Залейте или долейте жидкость в бачок до нижней кромки заливной горловины. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой

Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха. Снимите шланг с клапана прокачки и наденьте колпачок. Долейте тормозную жидкость Нива Шевроле в бачок главного цилиндра до уровня метки «max».

Снятие и установка бачка гидропривода сцепления Нива Шевроле

Для снятия потребуется ключ на 10, пассатижи, емкость для тормозной жидкости, тормозная жидкость.

Отверните пробку бачка и гайку крепления кронштейна бачка тормозной жидкости

Выньте бачок из кронштейна и слейте из него жидкость

Осмотрите бачок. При обнаружении отложений ослабьте хомут крепления шланга и отсоедините его. Установка бачка жидкости сцепления Нива Шевроле производится в последовательности обратной снятию, после установки залейте жидкость и прокачайте систему сцепления.

Снятие и установка главного цилиндра сцепления Нива Шевроле

Главный цилиндр сцепления Шеви Нива снимайте для замены или ремонта при утечке жидкости, неполном выключении сцепления (может быть вызвано утечкой жидкости или износом манжет), а также при неполном включении сцепления (в результате засорения компенсационного отверстия или его перекрытия разбухшей манжетой). Для демоннтажа потребуется ключ на 13, торцовая головка с удлинителем, пассатижи и резиновая груша для откачки тормозной жидкости с системы сцепления. Откачайте резиновой грушей жидкость из бачка

(adsbygoogle = window.adsbygoogle || []).push({});Как устранить неисправности сцепления

Если отказало сцепление, одной из возможных причин тому может быть ведомый диск. Чтобы устранить эту неисправность и произвести ремонт сцепления, необходимо демонтировать ведомый диск сцепления и произвести его визуальный осмотр на предмет дефектов, деформаций и повреждений. Если же проблема заключается в утечке, произошедшей в гидравлической системе сцепления, проверять следует трубопроводы, а также главный и рабочий цилиндры. Причиной неисправности сцепления может стать также воздух, который попал в гидравлическую систему сцепления, если это так — необходимо удалить воздух.

Признаком отказа сцепления может быть также не полное его включение из-за недостаточного свободного хода педали, в таком случае необходима регулировка сцепления. Если же сцепление автомобиля пробуксовывает по вине износа или замасливания фрикционных накладок ведомого диска, то для устранения данной неисправности вам придется произвести промывку замасленных деталей и замену вышедших из строя деталей.

Как доехать до СТО с неисправным сцеплением?

Первый способ. В случае полного отказа сцепления необходимо, соблюдая все меры техники безопасности, попытаться добраться к ближайшей станции техобслуживания. Однако, как это сделать с неисправным сцеплением? Чтобы включить передачу, необходимо перевести рычаг переключения скоростей в нейтральное положение и сбросить газ. Если же рычаг западает, следует слегка нажать на педаль газа, чтобы освободить его.

Второй способ. В случае если произвести ремонт сцепления на месте невозможно и необходимо доехать до ближайшего СТО, то можно воспользоваться также еще одним, не менее действенным способом. Нужно заглушить мотор и включить первую скорость. После этого покрутите стартером, чтобы запустить двигатель. Автомобиль начнет рывками двигаться с места, не пугайтесь, так и должно быть, поскольку передача не соответствует частоте оборотов двигателя. Когда две эти величины выравняются, машина начнет ехать плавно и ровно.

Однако помните о том, что мотор автомобиля холодный, поэтому его для начала необходимо прогреть, и только после этого продолжать дальнейшие действия, в противном случае он может просто заглохнуть. Чтобы переключиться с первой передачи на вторую без сцепления нужно соблюдать некоторые правила. Трогаться необходимо с первой, после того как вы достигнете оптимальной для переключения передачи скорости, следует отпустить педаль газа и поставить рычаг переключения в нейтральное положение.  Затем аккуратно, не спеша включите вторую передачу.

И в заключение…

Для того, чтобы неисправности сцепления возникали как можно реже, а само сцепление автомобиля прослужило вам как можно дольше, необходимо следовать кое каким нехитрым советам, которые я привел ниже:

1. Будьте аккуратны в обращении со своим автомобилем;
2. Трогайтесь с места без пробуксовки, медленно и плавно;
3. Регулярно следите за состоянием сцепления автомобиля;
4. Ремонт сцепления и регулировка сцепления должны производиться специалистами только в случае необходимости;
5. Используйте только качественные, оригинальные запчасти для своего автомобиля и регулярно проходите техобслуживание на специализированных СТО.

Замена сцепления автомобиля при условии, что оно правильно эксплуатируется, должно производиться после прохождения автомобилем 50-70 тыс. км., у автомобилей западного производства это значение на 30-40 тыс. больше.

Сцепление

Рег.: 12.09.2013Сообщений: 262Откуда: Казахстан,ТемиртауВозраст: 49Авто: 21214М 2012г.в.

Снял с машины сцепление Валео по причине дерганья при трогании.Со стороны корзины износ по всей площади накладки,а со стороны маховика-на фото.Износ на 50-75 % от ширины накладки,ближе к центру вообще не тронутая.Линейку прикладывал-плоскость ровная.Медные проволочки как будто вырваны и на их месте канавки.Почему так?

Рег.: 04.08.2015Сообщений: 1Откуда: Россия, ЯкутскВозраст: 43Авто: 21213-1996

Нива-213 стала требовать больше газа при трогании

Здравствуйте, помогите сузить поиск неисправности?

Написал в этом топе, так как думаю что проблема все-таки в сцеплении. С недавних пор машина стала требовать больше «газа» при трогании. Если пытаюсь трогаться как раньше (как ноги помнят) то обороты падают, хочет заглохнуть. Приходится или очень плавно трогаться, то есть передерживать педаль сцепления (что на светофорах заставляет нервничать взади стоящих) либо поддавать больше газу.

Замечу что до этого я перебирал свой карб, промывал в ацетоне полностью, продувал и заменил все диафрагмы, жиклеры, короче все, что есть на те, что есть в фирменном ремкомлекте ДААЗа. После этого еще регулировал УОЗ (вперед выставил наугад, по звуку). Карб родной солекс 73-ий. обороты ХХ стоят как раньше

Вот теперь думаю сцепление, зажигание или карбюратор глючат?

На остальных режимах работы машина едет нормально.

Рег.: 25.01.2010Тем / Сообщений: 2 / 1214Откуда: Томская обл.Возраст: 33Авто: ВАЗ-21310 2007 г.в.

Рег.: 30.12.2013Тем / Сообщений: 2 / 19Откуда: МагнитогорскВозраст: 42Авто: 21214&2012

Рег.: 04.08.2015Сообщений: 2Откуда: КрымВозраст: 40Авто: Нива 21214 2010г.

Всем привет! Столкнулся с проблемой. Нива 21214, Периодически сцепление начинает брать в самом низу, чуть педаль отпустил и машина трогается , и параллельно плохо втыкается 2 и 3 придача .

Потом всё проходит и педель сцепления срабатывает на середине хода и передачи втыкаются нормально.

opium7777На сколько я знаю нельзя, без крайней необходимости (к примеру поломка в лесу ) ставить топливные шланги вместо тех что предназначены для тормозной жидкости и на оборот.У них внутренней диаметр разный.

Также они по химическому составу отличаются . Шланг будет раздается и по забивает что только можно.

Рег.: 30.12.2013Тем / Сообщений: 2 / 19Откуда: МагнитогорскВозраст: 42Авто: 21214&2012

У меня тормозная жидкость после 3000 пробега с завода стала чёрная. Я так понял что проблема со шлангом у меня одного.

Добавлено спустя 12 минут 46 секунд:

Да мне в принципе и надо шланг с меньшим внутреннем диаметром. Так как коричневый болтается на штуцере главного цилиндра. Есть ли разница в составе резины топливного и тормозного шланга.

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Периодически сцепление начинает брать в самом низу, чуть педаль отпустил и машина трогается , и параллельно плохо втыкается 2 и 3 придача .

Потом всё проходит и педель сцепления срабатывает на середине хода и передачи втыкаются нормально.

Ищи тормозные шланги низкого давления (коричневые) на метраж. Обычно в магазинах для грузовиков всегда в наличии. Топливный ни в коем случае нельзя, растворится и забьет систему.

Добавлено спустя 4 минуты 31 секунду:

Рег.: 04.08.2015Сообщений: 2Откуда: КрымВозраст: 40Авто: Нива 21214 2010г.

2,5-3 см от пола, что уже прогресс.

Когда менял цилиндр обратил внимание что он болтается в кронштейне. При нажатие на сцепления, люфт вправо лева задней части цилиндра (там где шланг прикручивается ) около 2 см.Замена кронштейна погоды не сделала.Вопрос это так задумано ? Или это следствие отсутствия вот этой пластины изначально её не было

В продаже тоже не нашёл, все про неё знают, но не у кого её нету, дефицит однако!

Имя: ГеоргийРег.: 15.12.2010Сообщений: 1125Откуда: МоскваВозраст: 62Авто: ВАЗ-21213 1997 г.

Имя: ЯрославРег.: 21.03.2012Тем / Сообщений: 3 / 8252Откуда: ТаганрогВозраст: 30Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Выводы

Зная эти моменты, вы можете самостоятельно определить качество работы сцепления, а также при необходимости прокачать его.

Инструменты:

• Гаечный ключ накидной разрезной 8 мм
• Гаечный ключ накидной разрезной 10 мм
• Емкость для тормозной жидкости

Детали и расходники:

• Тормозная жидкость
• Шланг для прокачки
• Ветошь

Примечание:

По рекомендации завода-изготовителя рабочую жидкость в гидроприводе выключения сцепления необходимо заменять через 2 года.

Если при нажатой до упора педали сцепление выключается не полностью («ведет»), что сопровождается характерным скрежетом шестерен при включении задней передачи, возможно, в гидроприводе сцепления есть воздух. Удалите его прокачкой привода.

Кроме того, прокачка выполняется при заполнении гидропривода жидкостью после ее замены или после ремонта узлов системы, связанного с ее разгерметизацией.

Работу проводите с помощником на смотровой канаве.

1. Снимите защитный колпачок с клапана для удаления воздуха рабочего цилиндра сцепления.

2. Залейте (или долейте) жидкость в бачок до нижней кромки заливной горловины.

3. Наденьте на клапан рабочего цилиндра шланг для прокачки. Опустите другой конец шланга в емкость с небольшим количеством тормозной жидкости так, чтобы он находился в жидкости.

4. Нажмите на педаль сцепления 4–5 раз и удерживайте педаль сцепления нажатой.

Примечание:

Помощник должен нажимать на педаль резко, с интервалами между нажатиями 2–3 с.

5. Откройте клапан прокачки для выпуска воздуха из системы. Из шланга в емкость будет выходить жидкость с пузырьками воздуха.

6. После того как истечение жидкости из шланга прекратится, заверните штуцер, отпустите педаль сцепления.

7. Повторите операции 4, 5 и 6 несколько раз до начала выхода жидкости из шланга без пузырьков воздуха.

Примечание:

Постоянно следите за уровнем жидкости в бачке, не допуская ее снижения до метки «MIN» на стенке бачка, так как при более низком уровне вы можете не заметить момента полного осушения секции гидропривода выключения сцепления в бачке, и в систему попадет воздух. В этом случае придется прокачивать гидропривод. При необходимости доливайте новую тормозную жидкость. Так обеспечивается постепенное вытеснение старой жидкости новой без осушения гидросистемы.

8. Снимите шланг с клапана прокачки и наденьте колпачок.

9. Долейте тормозную жидкость в бачок главного цилиндра до уровня метки «max».

Предупреждения

Не используйте слитую из системы жидкость повторно: она загрязнена, насыщена воздухом и влагой. Всегда заливайте в систему только новую жидкость той марки, что и у залитой прежде жидкости.

Тормозная жидкость гигроскопична, поэтому ее нельзя хранить в открытой таре.

Берегите природу! Не сливайте использованную тормозную жидкость в почву или канализационную систему.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Всем привет, так получилось, что в руки мне попал рцс от урбана, брал ради эксперимента, всё бы ничего, но вот до меня, никак не доходит, как эта чудо система прокачивается? Может кто уже в курсе?)))Для тех кто не знает, на урбане, полностью заменён гидропривод сцепления, стоит Valeo (ГЦС+РЦС), шланг на быстросъемах. Из особенностей, он сделан из пластика, причем целиком, корпус, поршень, шток, всё пластик, на ощупь сделан добротно. Обещают, ещё более мягкую педаль сцепления и увеличенный ресурс…Вот артикулы:ГЦС 21214-1602610-00РЦС 21214-1602510-00 (есть в продаже).Трубка пластиковая 21214-1602692-00 (уже появилась в продаже), так же в каталоге есть второй номер 21214-1602602-10.

Всё началось с сравнения, да он короче по длине, уже для меня плюс, но как, как он прокачивается?, это для меня загадка, пока не увижу трубку, не пойму, увы в продаже трубки пока нигде нет, если только у дилеров.
