Что делать если не работает тахометр ваз-2107 инжектор

Плавают Обороты На Ваз 2115

18 Окт Поломки в системе подачи горючего и некорректная настройка компьютерных систем управления движком – самые всераспространенные проблемы в современных автомобилях. Тыщ водителей раз в день возникают на станциях с такими неуввязками, но еще миллионы эксплуатируют авто с завышенным расходом горючего и иными проблемами, даже не догадываясь, что в их автомобиле есть суровая поломка.

Самым первым и принципиальным показателем таковой проблемы является неравномерность оборотов. Если у вашего автомобиля плавают обороты на холостом ходу, сможете быть убеждены, что он потребляется на 15-20 процентов больше горючего, чем написано в паспорте. Как заметите такую проблему, следует обратиться в проф сервис и убрать все проблемы.

Наиболее распространенные причины плавающих оборотов в машине

Дизельные движки очень изредка мучаются таковой неувязкой. Плавание оборотов в дизельном агрегате может гласить о поломке системы ТНВД и иных дорогих и сложных узлах. В карбюраторных бензиновых силовых агрегатах плавающие обороты молвят о нехороший настройке карбюратора либо поломке электрических датчиков холостого хода.

Более нередко эта неувязка появляется в инжекторных силовых агрегатах. И самые всераспространенные предпосылки нестабильных оборотов в бензиновом инжекторном движке последующие:

Плавают Обороты На Ваз 2115

Чем дороже ваш автомобиль, тем больше в нем технологических загадок, которые могут стать причинами плавающих оборотов. Мы считаем тихую и размеренную работу агрегата современного авто преимуществом. Но время от времени за этой тишью и комфортом можно пропустить суровую проблему, которая приводит к необходимости смены дорогих узлов автомобиля.

Как вы направили внимание на плавающие обороты на холостом ходу, непременно обратитесь к спецам и убрите все вероятные предпосылки этого явления

Проверка работы датчиков в двигателе авто

Как холостые обороты начали демонстрировать неоднородные данные, следует проверить ряд датчиков. До работы сделайте более обыкновенные задачки. Проверьте целостность и исправность свеч и проводов. Самым обычным методом является поочередное выдергивание проводов при рабочем движке. Это дает возможность найти, какая свеча не работает, и выполнить нужные деяния по ее подмене.

ЭТО ИНТЕРЕСНО: Ремонт форсунок форд транзит

Если свечки работают нормально, пришло врем заняться датчиками:

• основным виновником нестабильных оборотов является датчик холостого хода – его проверка производится замером сопротивлений в рабочем и нерабочем состоянии;
• датчик открывания дроссельной заслонки время от времени также вызывает такие препядствия – проверить его можно зрительно в момент разогрева мотора;
• ДМРВ (датчик массового расхода горючего) также нередко становится виновников плавающих оборотов, его инспектируют при включенном зажигании и выключенном движке методом замера напряжения на контактах (должно быть порядка 1 Вольта);
• датчик EGR (рециркуляции отработанных газов) при наличии также стоит проверить и прочистить.

Подводим итоги

При помощи проверки датчиков и контролеров вы можете обрести достоверные познания о состоянии вашего авто, также о вероятных проблемах еще до их реальных последствий. Если же неувязка с неравномерными оборотами не была выявлена, причина может быть в компьютере, в нарушении программки либо пробое проводки в неведомом вам месте. На карбюраторных движках предпосылкой таких сбоев может также быть датчик Холла, который не рекомендуется разбирать без помощи других.

Непременно приводите обороты вашего мотора в порядок, ведь это оказывает влияние не только лишь на удобство поездки, да и на экономичность эксплуатации автомобиля. При помощи безупречной работы мотора достигается неплохой расход, плавный набор скорости и отсутствие риска завышенного либо очень резвого износа агрегата.

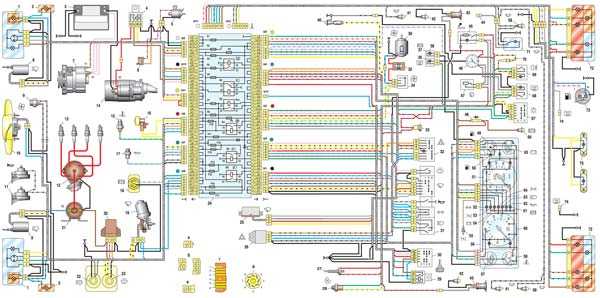

Пояснение обозначений

Знание определений схемы электрооборудования 2107 Лада поможет быстро обнаружить необходимый провод, продиагностировать его, выявит и устранить неисправность. Конечно, при замене салонного фильтра или замена масла такая информация не пригодится, но в профильных делах расшифровка обозначений существенно упростит процесс ремонта.

• 1 – головные фонари ВАЗ 2107;
• 2 – боковые повторители поворота;
• 3 – аккумулятор;
• 4 – реле включения стартера;
• 5 – электропневмоклапан карбюратора;
• 6 – внутренний переключатель карбюратора;
• 7 – система геренратора 37.3701;
• 8 – моторедукторы очистителей фар*;
• 9 – датчик включения электродвигателя вентилятора;
• 10 – электродвигатель вентилятора охлаждения мотора;
• 11 – звуковые сигналы;
• 12 – распределитель зажигания;
• 13 – свечи зажигания;
• 14 – стартер;
• 15 — датчик указателя температуры ОЖ;
• 16 – подкапотное освещение;
• 17 – датчик сигнализатора критичного давления масла;
• 18 – контрольная лампа недостаточного уровня тормозной жидкости;
• 19 – электродвигатель очистителя ветрового стекла;
• 20 – блок управления клапаном системы питания;
• 21 – катушка зажигания;
• 22 – электрический двигатель насоса омывателя фар*;
• 23 – электродвигатель насоса омывателя ветрового стекла;
• 24 – монтажный блок;
• 25 – реле очистителя ветрового стекла;
• 26 – реле аварийной сигнализации и указателей поворота;
• 27 – выключатель стоп-сигнала;
• 28 – выключатель ламп заднего хода;
• 29 – реле зажигания;
• 30 – выключатель зажигания;
• 31 – трехрычажный переключатель;
• 32 – выключатель аварийной сигнализации;
• 33 – штепсельная розетка для переносной лампы**;
• 34 – переключатель вентилятора отопителя печки;
• 35 – дополнительный переключатель электродвигателя отопителя;
• 36 – лампа сигнализатора включения обогрева заднего стекла;
• 37 – лампа сигнализатора недостаточного уровня тормозной жидкости ВАЗ;
• 38 – блок сигнализаторов;
• 39 – электродвигатель вентилятора печки;
• 40 – лампа освещения бардачка;
• 41 – выключатели плафонов на стойках передних дверей;
• 42 – выключатели фонарей сигнализации открытых передних дверей***;
• 43 – фонари сигнализации открытых передних дверей***;
• 44 – соединительная колодка;
• 45 – прикуриватель;
• 46 – часы;
• 47 – выключатель освещения приборов;
• 48 – диод для проверки исправности контрольной лампы недостаточного давления масла и уровня тормозной жидкости;
• 49 – указатель уровня топлива;
• 50 – лампа сигнализатора недостаточного уровня бензина (резерв топлива);
• 51 – спидометр;
• 52 – контрольная лампа включения указателей поворота на приборной панели;
• 53 – лампа сигнализатора приоткрытия воздушной заслонки карбюратора;
• 54 – контрольная лампа сигнализатора заряда аккумуляторной батареи;
• 55 – выключатель сигнализатора приоткрытия воздушной заслонки карбюратора;
• 56 – комбинация приборов;
• 57 – эконометр;
• 58 – выключатели плафона на стойках задних дверей;
• 59 – указатель температуры охлаждающей жидкости;
• 60 – тахометр;
• 61 – лампа сигнализатора включения ручника;
• 62 – датчик указателя недостаточного давления масла;
• 63 – лампа сигнализатора включения дальнего света фар;
• 64 – сигнализатор включения габаритов;
• 65 – вольтметр;
• 66 – выключатель сигнализатора стояночного тормоза;
• 67 – выключатель наружного освещения;
• 68 – выключатель обогрева заднего стекла;
• 69 – выключатель заднего противотуманного света с сигнализатором включения*;
• 70 – предохранитель цепи противотуманного света;
• 71 – плафон освещения салона****;
• 72 – задние фары;
• 73 – датчик указателя уровня топлива и резерва топлива;
• 74 – колодки для подключения к элементу обогрева заднего стекла*;
• 75 – фонари освещения номерного знака.

* В некоторых моделях очистители фар и ветрового стекла устанавливаются совместно.**Модели до 2000-го года выпуска.
***Машины, сошедшие с конвейера до 1998-го года.
****Один фонарь по центру крыши (до 2000-го года) или два плафона расположенные в стойках кузова после этой даты.

Как правильно подобрать тахометр для своего авто

Выпрямительный мост генератора «Волги» с выходом на тахометр (1) и маркировка (2) тахометра.

На «дизелях» частота вращения вала подсчитывается по частоте синусоидального сигнала с фазы генератора. В тахометрах в этом случае стоит подстроечный потенциометр, который позволяет регулировать напряжение, показывающее частоту сигнала, что дает возможность настроить устройство и откорректировать его показания.

Самый большой бонус генераторного тахометра заключается в его универсальности. Он подходит на двигатель с любым числом цилиндров, но главное, что бы на автомобиле был трехфазный генератор.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала. Тут можно почитать подробнее о принципе работы тахометра.

Устройство и назначение тахометра

Предназначение тахометра ВАЗ заключается в визуализации показаний работы коленвала. Устройство демонстрирует, с какой частотой вращается коленчатый вал за минуту, эти показания также принято называть оборотами двигателя. Конструктивно тахометр ВАЗ 2107 представляет собой миллиамперметр, соединенный в одном корпусе с электронной частью, эти элементы установлены на печатной плате.

Что касается принципа работы, то он заключается в измерении частоты передачи импульсов в первичной цепи системы зажигания мотора. При функционирующем силовом агрегате за один оборот распредвала, контакты на прерывателе должны сомкнуться и разомкнуться 4 раза. Соответственно, с одним оборотом в электроцепи формируется 4 импульса напряжения и тока. С увеличением частоты оборотов коленвала увеличивается и частота передачи импульсов, что, в свою очередь, влияет на отклонение стрелки прибора.

Неисправности тахометра

На автомобиле ВАЗ 2107 могут стоять два типа двигателей: карбюраторный и инжекторный. Электрическая схема подключения тахометров у этих автомобилей отличается друг от друга, и они не взаимозаменяемые. Поэтому поиск неисправностей, связанных с отказом в работе тахометра, будет отличаться в зависимости от типа двигателя.

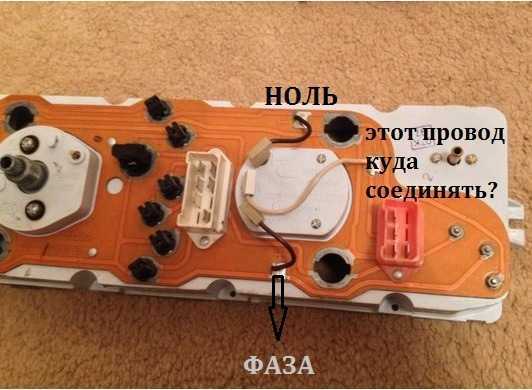

• На карбюраторном двигателе от тахометра отходят три провода. Два провода, это питание (плюс и минус), а третий, подсоединяется к клемме К катушки зажигания. Для того, чтобы выяснить, что послужило причиной отказа, необходимо добраться до задней части комбинации приборов и отсоединить клеммы с колодки, которая идёт на тахометр. Далее, Вам понадобятся три провода, чтобы подсоединить тахометр напрямую к аккумуляторной батарее (плюс и минус) и к катушке зажигания (клемма К). Запускаете двигатель, и если при таких условиях тахометр не заработает, тогда проблему придется искать либо в системе зажигания, либо в самом тахометре, а если тахометр начнёт работать, тогда неисправность кроется в проводке, которая идёт к тахометру.
• На инжекторном двигателе автомобиля ВАЗ 2107 к тахометру подходят четыре провода. Два провода, это питание (плюс идет от замка зажигания, минус на массу автомобиля), третий провод идёт на вход электронного блока управления, а четвертый подсоединяется к датчику положения коленчатого вала. Лучшим способом определения неисправностей в работе тахометра в этом случае, будет проведение соответствующей диагностики. Тогда по кодам ошибок, выясняете причину отказа. Без диагностики, можно только проверить состояние контактов в колодках, входящих в электрическую цепь тахометра и путем замены датчика положения коленчатого вала, на заведомо исправный, проверить, таким образом, его работоспособность.
• Тахометр может барахлить, если пробита изоляция высоковольтных проводов или неисправна катушка зажигания. В этом случае также возможны перебои в работе двигателя, “плавающие” обороты. Кроме проводов и катушки, необходимо проверить состояние и регулировку контакта прерывателя и емкость конденсатора на нем(для карбюраторных семерок). Неисправные провода и, как следствие, неустойчивая работа двигателя, становятся причиной “прыгающего” тахометра и на инжекторных моделях ВАЗ.
• Неисправность топливной системы. Причиной перебоев в работе двигателя и скачков стрелки тахометра может быть как некачественное топливо, так и проблемы в системе впрыска. На карбюраторных моделях следует разобрать карбюратор и прочистить жиклеры. Чаще всего “прыгающий” тахометр — результат забитого жиклера холостого хода. Тахометр ВАЗ 2107 (инжектор) может “прыгать” при проблемах в системе впрыска. В таком случае необходима промывка форсунок. Чтобы проверить и очистить систему впрыска, необходимо наличие специального стенда и оборудования. Такую работу лучше доверить специалистам СТО.
• Неисправность газораспределительного механизма. Когда стрелка тахометра начинает “скакать” на больших оборотах, проблема может быть связана с неправильно работающим газораспределительным механизмом. В таком случае необходимо проверить натяжение ремня ГРМ, соединяющего коленвал с распредвалом.

Самостоятельная замена тахометра

В завершение напомним, чтобы ваше транспортное средство всегда было на ходу, вовремя обслуживайте его, прислушивайтесь к любым звоночкам, которые вполне реально устранить на этапе зарождения проблемы. Только так вам удастся сберечь свои деньги и драгоценное время.

Источник

Модификации авто ВАЗ-2107

ВАЗ-2107. Базовая версия седана, с 8-клапанным карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра

ВАЗ-2107-20. Тот же ВАЗ-2107, но с инжекторным двигателем ВАЗ-2104 объемом 1.5 литров соответствующий экологическому стандарту Euro-2.

ВАЗ-2107-71. Автомобиль для Китайского рынка оснащался двигателем ВАЗ-21034, объемом 1,4 литра и мощностью 66 лошадиных сил, специально заточенный под бензин А-76. Поршни были взяты с ВАЗ-2108.

ВАЗ-21070. Модификация автомобиля с 8-клапанным, карбюраторным двигателем ВАЗ-2103, объемом 1,5 литра.

ВАЗ-21072. Модификация с 8-клапанным карбюраторным двигателем ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21073. Экспортная модификация для европейского рынка, на которую устанавливался инжекторный двигатель объемом 1,7 литра и мощностью 84 лошадиных сил. Двигатель данного автомобиля обладал каталитическим нейтрализатором, который удовлетворял требованиям о защите окружающей среды.

ВАЗ-21074. Модификация с 8-клапанным, карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра.

ВАЗ-21074-20. Модификация с инжекторным двигателем ВАЗ-21067-10 объемом 1,6 литра, который соответствует экологическому стандарту Euro-2

ВАЗ-21074-30. Как и предыдущая модель, но с двигателем ВАЗ-21067-20, который соответствует экологическому стандарту Euro-3

ВАЗ-210740. Модификация 2010 года выпуска, оснащенная инжекторным двигателем ВАЗ-21067 с катализатором. Объем двигателя 1,6 литра, мощность 72,7 лошадиных сил.

ВАЗ-21076. Экспортная модификация с карбюраторным двигателем ВАЗ-2103.

ВАЗ-21077. Экспортная модификация с правым рулем для рынка Великобритании. На автомобиль устанавливался карбюраторный двигатель ВАЗ-2105, объемом 1,3 литра.

ВАЗ-21078. Еще одна экспортная модификация для Великобритании, но с карбюраторным двигателем ВАЗ-2106, объемом 1,6 литра

ВАЗ-121079. Модификация разработанная специально для нужд МВД и КГБ, оснащалась мощным, роторно-поршневым двигателем ВАЗ-413, объемом 1,3 литра и мощностью 140 лошадиных сил.

ВАЗ-2107 ЗНГ. Автомобиль оснащенный 8-клапаннм, инжекторным двигателем ВАЗ-21213, объемом 1,7 литра.

Источник

Установка тахометра своими руками: доступная инструкция

Автолюбитель, заботящийся о своей машине, должен иметь среди прочих приборов тахометр, который помогает правильно эксплуатировать автомобиль. Если нет штатного устройства, то его следует установить. В статье приводятся их виды, дается инструкция, как правильно подключить тахометр к дизелю и на двигатель с бензином.

Тахометр информирует о количестве оборотов коленвала, помогающий определить, в какой момент лучше всего переключать передачи. Это дает возможность увеличить срок службы силового агрегата и грамотно его эксплуатировать, так как мощностные и тяговые характеристики двигателя зависят от оборотов коленчатого вала. Кроме того, с его помощью можно точно отрегулировать карбюратор и другие важные устройства на холостом ходу.

Данный измеритель может быть аналоговым, представляющим собой табло со стрелками и цифрами. При приближении стрелки к красной черте, водитель должен переключиться на более высокую передачу. На цифровом приборе информация для водителя выводится на маленький экран (автор видео – Armadil).

Условно устройства можно разделить на два вида:

1. Штатные. Их устанавливают на заводе, который изготавливает транспортное средство. Помещают его на торпеде.
2. Выносные. Они являются альтернативным вариантом, если отсутствует заводской прибор. У выносных устройств более точные показания, поэтому их можно использовать для проверки правильности показаний штатных. Иногда их устанавливают в качестве тюнинга.

Установка тахометра может быть выполнена как на бензиновом двигателе, так и на дизельном агрегате.

Подключение на бензиновый двигатель

Подключение прибора отличается на инжекторном моторе и с карбюратором. С инжектором его подключают к контролеру ЭБУ. При этом «масса» отводится на кузов, а положительный провод необходимо соединить с плюсовой клеммой зажигания.

Устройство имеет два выхода: один идет на датчик положения коленвала, а другой – на ЭБУ. Таким образом, он будет считывать количество оборотов с контролера управляющего блока. Ниже приведена схема подключения тахометра с БСЗ.

Ниже приводится инструкция, как подключить электронный тахометр к силовому агрегату на бензине:

1. Сначала в зависимости от вида прибора нужно установить на месте, где он будет расположен.
2. Далее установленный тахометр следует подключить. Минусовый провод обычно черного цвета присоединяется к массе.
3. Красный провод следует соединить с плюсом замка зажигания, на которую подается напряжение 12 В при работе системы зажигания (СЗ).
4. Третий провод может иметь любой цвет – это вход прибора. Подключается он в зависимости от СЗ. Если СЗ контактная, то прибор подключается к прерывателю трамблера, в случае с бесконтактной СЗ его нужно подсоединять к коммутатору напряжения.
5. Если автомобиль оборудован подсветкой, то прибор должен подключаться к выключателю габаритов машины.

Подключение прибора к дизелю

Владельцы дизелей должны знать, как установить тахометр на дизеле, так как его подключение имеет нюансы. Для этого нужно понимать принцип его работы. Он считывает в случае с бензиновым силовым агрегатом импульсы, поступающие на катушку зажигания, а в случае с дизелем — с вывода «W» генератора.

Устанавливать прибор на дизельный двигатель лучше, поместив машину на смотровую яму или подъемник. Подключение электронного тахометра выполняется поэтапно. На первом этапе следует снять защитный кожух, избегая попадания загрязнений.

Далее на генераторе следует отыскать клемму, помеченную буквой «W», и подключить к ней провод от тахометра. Если найти клемму не удалось, придется разобрать генератор.

После разборки необходимо соединить один из трех проводов, которые идут от обмотки к встроенному  выпрямителю, с приготовленным заранее проводом. Место соединения нужно заизолировать и вывести провод наружу. Далее генератор следует собрать в обратном порядке. Выведенный провод от генератора нужно соединить с измерителем.

Для точности показаний необходимо замкнуть контакт, который идет от масляного насоса.

Проверка работоспособности тахометра

С установкой тахометра все ясно, благодаря изложенным выше инструкциям. Остается выяснить причины неисправностей измерителя. Порой водители могут наблюдать ситуацию, когда стрелка начинает дергаться из стороны в сторону.

Возможно несколько причин неисправности:

• при продолжительной работе мотора возникающие вибрации могут испортить прибор;
• неисправности, связанные с проводкой: могут отсоединиться наконечники, окислиться контакты, нарушиться изоляция.

Эти повреждения можно определить при визуальном осмотре и устранить. Если неисправен датчик, его нужно заменить.

Характеристика тахометра на ВАЗ 2106, инструкция по подключению своими руками

Как работает?

Чтобы понять, как работает подключаемый бытовой или автомобильный тахометр ВАЗ 2106, нужно понимать, что представляет собой конструкция устройства. В соответствии со схемой тахометра, это устройство относится к девайсам элетромеханического типа. Соответственно, схема подключения тахометра для карбюратора или инжектора является комбинированной — стрелка тахометра на ВАЗ 2106 приводится в движение с помощью импульсов. Само устройство осуществляет считывание сигналов, возникающих в работе системы зажигания.

Силовой агрегат отечественных «классик» функционирует так, что за один оборот коленвала контактная группа прерывателя зажигания должна сомкнуться и разомкнуться 4 раза. Соответственно, здесь уже можно понять, как работает тахометр на ВАЗ 2105 или 2106 — устройству необходимо подсчитать общее число сигналов и поделить полученное значение на 4.

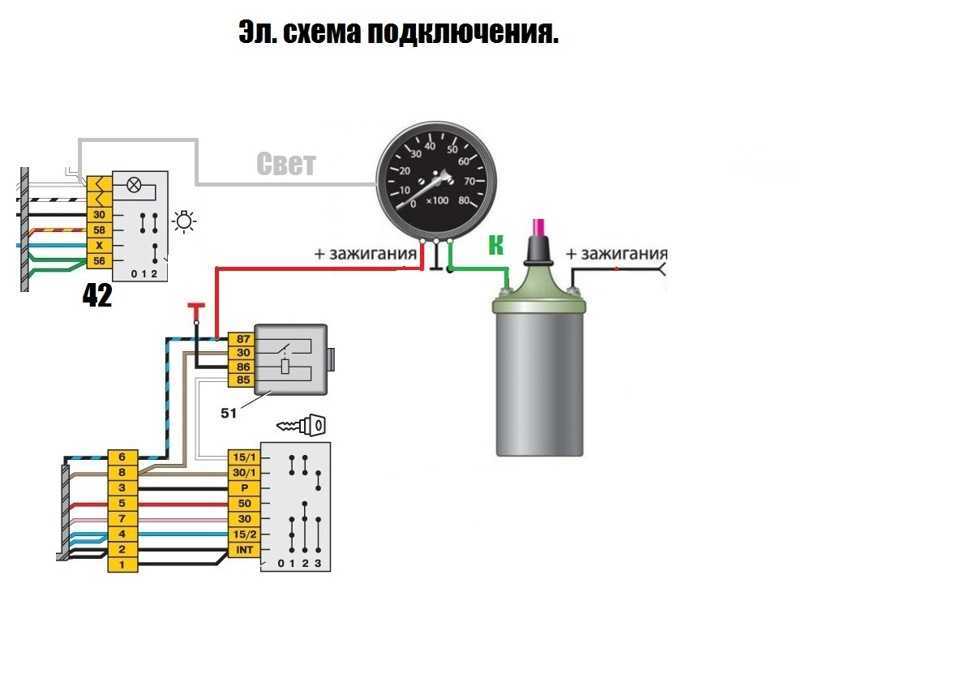

Схема подключения шестерочного тахометра

Где находится?

Вариантов расположений девайса может быть несколько, основное требование в этом случае — удобство для автомобилиста. Если подключение тахометра ВАЗ 2106 осуществляется в домашних условиях, то его обычно ставят на приборную панель или на центральную консоль, собственно, как и при производстве. Разумеется, при необходимости вы можете произвести монтаж прибора в любом удобное место, но перечисленные выше два варианта являются наиболее удобными.

Перед тем, как поставить и как подключить тахометр, нужно учесть, что показания, которые демонстрирует прибор, всегда должны быть в поле зрения. Во время езды водителю нельзя отвлекаться от дороги. На «шестерку» может быть установлен цифровой прибор, хотя изначально эти модели оснащались аналоговыми девайсами.

Возможные неисправности

Почему не работает тахометр, почему на установленном приборе дергается и прыгает стрелка, как проверить устройство своими силами? Предлагаем ознакомиться со списком наиболее распространенных неисправностей для девайса. Если вы заметили, что на поставленном устройстве стала дергаться стрелка, то вероятнее всего, скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый. Если вы заметили, что на самом приборе имеются следы повреждений, то лучше всего будет его поменять (автор — канал Master Ruslan).

В некоторых случаях прыжки стрелки обусловлены использованием отработавшего свой срок службы аккумулятора. Одной из наиболее распространенных причин выхода прибора из строя является износ троса, в некоторых случаях проблема может случиться из-за выхода из строя катушки, но это происходит значительно реже. Если вы используете аналоговый прибор, то он может некорректно работать из-за каких-либо поломок микроплаты. Что касается цифровых девайсов, то они более надежные в плане эксплуатации, однако слабые места в таких приборах — это плата с процессором, а также счетчик сигналов.

Диагностику можно произвести так:

1. Отключите проводку, питающую прибор.
2. Поверните ключ в замке зажигания.
3. Если стрелка прибор находится на показателе 0, то это говорит о его работоспособности. Если стрелка будет стремиться к максимальному значению, вероятнее всего, проблема заключается в замыкании. В том случае, если стрелка очень медленно возвращается к показателю 0, то вероятнее всего, причина кроется в конденсаторе прерывателя.

Особенности подключения

Чтобы вы могли понять, как должен подключаться прибор, в первую очередь нужно ознакомиться с тем, для чего предназначены те или иные провода.

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

1. Кабель белого цвета необходимо для соединения подсветки.
2. Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
3. Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
4. Коричневый проводок подключается к выводу К+ на катушке.
5. Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
6. Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Видео «Тюнинг шестерочного тахометра»

Подробная инструкция по проведению тюнинга шестерочного устройства, а также всей приборной панели представлена на видео ниже (автор — канал Авто ВАЗ).

https://youtube.com/watch?v=a_eOzo5bKNc
