Как подключить датчик скорости приора на ваз 2110

На что влияет неисправность ДС на Приоре

Всем владельцам Приор знакома ситуация, когда “отказывает” спидометр. Стрелка либо показывает неправильное значение скорости, либо останавливается в каком-то положении, либо вообще не подает признаков жизни. Причины такого поведения часто связаны с датчиком скорости. Это влияет не только на спидометр, но и на двигатель.

Если неисправен датчик скорости Приора, двигатель будет работать, но не исключена вероятность его перехода в аварийный режим, при котором топливно-воздушная смесь усредняется. Также в Priora с электроусилителем руля, если датчик скорости неисправен, усилитель руля не будет работать (или будет работать с перебоями).

Это интересно! Датчик скорости в Приоре – недуг всех автомобилей этой марки. Поэтому при первых признаках неисправности следует прибегнуть к ее ремонту.

Давайте вкратце рассмотрим, как датчик скорости влияет на работу двигателя. Когда скорость автомобиля увеличивается, ЭБУ чувствует, что форсункам требуется больше топлива. Разумеется, быстрое движение автомобиля также определяется уровнем открытия дроссельной заслонки, за который отвечает датчик положения дроссельной заслонки.

Если автомобиль работает на холостом ходу (на спуске), появляется следующая картина

• скорость автомобиля увеличивается, о чем сигнализирует датчик положения дроссельной заслонки;
• но интенсивная подача топлива в коллектор не требуется, поскольку ЭБУ регистрирует закрытое положение дроссельной заслонки;
• Таким образом, ЭБУ понимает, что автомобиль работает на холостом ходу, поэтому расход топлива в этот момент минимален.

ГК играют очень важную роль в современных автомобилях. В то время как автомобиль с оборванным проводом на карбюраторе может ездить как угодно, неисправность в автомобиле с инжектором, где УВ находится в виде электрического компонента, приведет к увеличению расхода топлива и отказу двигателя

Поэтому важно решить проблему как можно скорее

Схема блока комбинации приборов

№	Расшифровка
1	Электроусилитель руля
2	Контроль аварийки ВАЗ-2170
3	Подключение к датчику давления масла
4	Световой индикатор стояночного тормоза
5	Электронное противоугонное устройство
6	Модуль управления подушками безопасности
7	Сигнализатор включения наружного освещения
8	Указатель и дублер правого поворотника
9	Указатель и дублер левого поворотника
10	Блок управления двигателя
11	Отключение передней подушки безопасности пассажира
12	Сигнализатор ремней безопасности
13	Блок тормозной системы ABS
14	Кнопка подрулевого переключателя
15	Индикатор расширительного тормозного бачка
16	Модуль управления системой безопасности ABS
17	Блок управления головными фонарями дальнего света
18	Модуль подсветки щитка
19	Общий минус устройства
20	Аккумуляторные клеммы постоянного плюса
21	Контакт замка зажигания
22	Топливный расходомер
23, 24	Подрулевые переключатели поворотов
25,26	Датчики температуры за бортом
27	Датчик топлива ВАЗ-2170
28	Датчик скорости
29	Датчик температуры охлаждения жидкости
30	Сигнал тахометра
31	Диагностика щитка
32	Клемма реле регулятора генератора

Схема электрических соединений жгута проводов отопителя PRIORA 21723

1. колодка жгута проводов отопителя к колодке жгута проводов переднего;
2. моторедуктор воздухосмешения;
3. датчик температуры испарителя;
4. электровентилятор 2172;
5. регулятор частоты вращения;
6. моторедуктор рециркуляции.

Схема датчиков системы парковки 2172-3724248

1,2,3 – датчики системы парковки; 4 – колодка жгута проводов датчиков системы парковки к колодке жгута проводов заднего.

Распиновка подсветки заднего номера

1. Подача напряжения на фонари, освещающие задний номер 2,3. Лампы освещения номерного знака Приора 4. Электрический мотор блокировки крышки багажника

Какой датчик скорости купить на Приору: разновидности изделий

На Приору с завода устанавливаются три типа датчиков скорости

Это важно учитывать перед покупкой нового продукта. Чтобы не ошибиться, предварительно снимите изделие и купите аналогичный вариант, предварительно записав серийный номер (можно сфотографировать)

Такой подход позволит вам не ошибиться и приобрести датчик нужного типа.

Второе предостережение при покупке DSA для Prior – выбирайте только подлинные изделия. Китайские устройства могут стоить на 100-200 рублей дешевле, но они могут быть не только непригодны для установки, как показано на фото ниже, но и могут быть неисправны (или вообще не работать).

Если вы купили DS, но при установке он плотно прилегает к отверстию, это означает, что изделие было несовместимо. Сравните диаметры оригинальной и новой детали, и только после этого подгоняйте деталь.

Чтобы не ошибиться с выбором и купить оригинальную ДСА для Priora, обратите внимание на наличие заводского номера:

• 2170-3843010-04;

• 2170-3843010-02;

• 2170-3843010.

Они отличаются в основном калибровкой (типом сигнала, принимаемого контроллером), а также формой рабочей части, в которой расположен полупроводниковый элемент. Выберите правильный продукт, так как от него зависит правильная работа контроллера.

Это интересно! Очень важно понимать, что датчики не являются взаимозаменяемыми, поэтому если вы по ошибке приобрели или заказали не тот компонент, не устанавливайте его в целях тестирования. Немедленно замените или закажите другой чип DSA

Причины выхода из строя датчика скорости на Приоре

Как уже упоминалось выше, на Приоре датчик скорости — это болячка. Причем его неисправности проявляются не после 100 тысяч км пробега, а уже буквально с первых дней эксплуатации нового автомобиля. Причиной тому являются различные факторы:

1. Окисление контактов — возникает такое явление по причине нарушения герметичности штекера.
2. Попадание внутрь жидкостей — и хотя фишка (штекер) питания датчика является герметичной, не исключается вероятность попадание внутрь соединения масла и прочих агрессивных веществ (антифриз, вода).
3. Повреждение контактов — окислившиеся контакты со временем попросту отпадают, нарушив электрическое соединение. Причем случается такое даже в том случае, если фишка не отсоединялась от датчика.
4. Нарушение целостности пластикового корпуса — если корпус датчика поврежден, то изделие не будет функционировать.
5. Повреждение проводов питания. На Приорах такое явление очень частое, и если вы определили, что датчик исправен, то следует проверить качество проводов в районе их вхождения в фишку.
6. Наличие загрязнений на корпусе датчика, что является частой причиной перебоев работы указателя скорости. В качестве загрязнений выступают мелкие частицы металла  (выработка шестерней коробки передач). Частицы примагничиваются к корпусу ДС.

Хотя датчик скорости на Приору стоит относительно не дорого (500-800 рублей), но не стоит спешить покупать новый элемент. Ведь причина может быть лишь в загрязнении этого устройства или повреждении питающих проводов. Именно поэтому для начала нужно выявить причину поломки, и только после этого прибегать к ее устранению.

Датчик скорости на Приоре: назначение и принцип работы

Датчик скорости или ДСА нужен для измерения быстроты движения транспортного средства. Такие устройства еще называют определителями скорости, которые на Приоре и других современных автомобилях, представлены в виде электрических устройств, работающих посредством блока управления.

Многие водители знают, что именно посредством датчика скорости функционирует спидометр на автомобиле, но как происходит фиксация показаний, мало кто даже задумывается об этом. Если у вас из строя вышел ДС, то заменив его, вы устраните неисправность. Однако знать принцип работы такого устройства будет полезно всем автовладельцам, чтобы иметь возможность определить причины, почему устройство вышло из строя, и как предупредить такие последствия в будущем.

Сразу стоит отметить, что датчики скорости бывают двух типов: контактные и бесконтактные. На Приорах используются бесконтактные определители скорости (а на ВАЗ-2110 контактные), принцип функционирования которых рассмотрим подробно.

В основу работы датчика скорости на Приоре заложен эффект Холла. Сам датчик представляет собой полупроводниковый элемент Холла (расположен внутри рабочей части «скоса), который предназначен для фиксации импульсов. Эти импульсы создает вращающийся диск, на котором имеются зубья. Этот диск еще называется задающим, который установлен на коробке дифференциала, и он вращается с одинаковой частотой вращения колес автомобиля. Когда автомобиль движется, пластины наводят импульсы в полупроводниковом элементе (величина импульсов от 1 до 5В), которые передаются на ЭБУ. Скорость изменения этих импульсов за единицу времени позволяет получить информацию о частоте вращения диска. Ниже приведена схема конструкции датчика скорости на автомобиле Приора.

Благодаря такой конструкции, имеется возможность не только фиксировать скорость автомобиля, но еще и определять направление движения транспортного средства. Такие типы устройств, считаются самыми надежными, и используются на современных автомобилях.

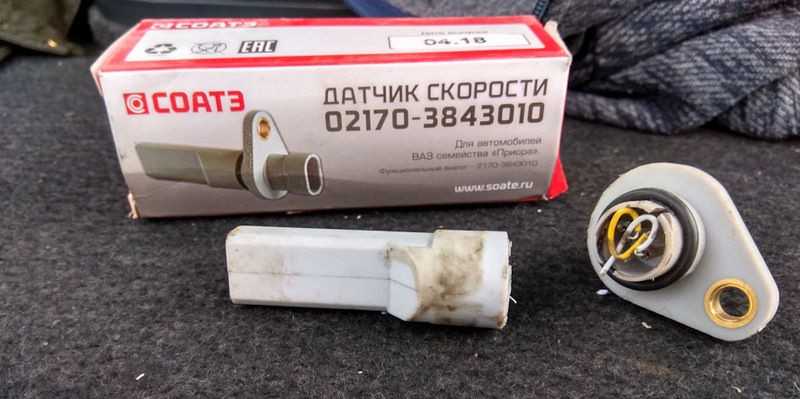

Выше показано фото датчика скорости на Приоре в разобранном виде

Важно отметить, что такое изделие не подлежит ремонту, и в случае подтверждения его неработоспособности, подлежит замене

Маркировка изделия обычно встречается в виде цифр 2170-3843010-02, но есть также модификации с последними цифрами 04 (для евро), поэтому перед покупкой нужно обязательно ознакомиться со схемой автомобиля. Установка датчика неподходящей конфигурации может привести к сбоям в ЭБУ, а также к неверным показаниям скорости.

Найти датчик скорости на таком автомобиле, как Приора достаточно просто — он расположен на коробке передач. Его внешний вид зависит от времени выпуска машины: на совсем старых авто он имеет вид болта, но не является для Приоры оригинальным, т. к. в начале производства на нее ставили части от более старых моделей.

Шаг 3: Проверка работоспособности датчика

1. Запустите двигатель автомобиля

Перед проверкой работоспособности датчика скорости необходимо запустить двигатель автомобиля, чтобы его системы начали работать.

2. Оттяните резиновый колпачок датчика скорости

Датчик скорости находится на коробке передач под машиной. Оттяните резиновый колпачок датчика, чтобы получить доступ к нему.

3. Проверьте кабель и разъем датчика

Проверьте состояние кабеля и разъема датчика на наличие повреждений

Обратите также внимание на чистоту контактов

4. Проверьте работу датчика

• Подключите мультиметр к контактам датчика скорости.
• Запустите двигатель и постепенно увеличивайте обороты.
• Следите за показаниями на мультиметре — они должны изменяться в зависимости от изменения скорости автомобиля.
• Если мультиметр не показывает изменения значений, возможно, датчик скорости неисправен и его нужно заменить.

После успешной проверки работоспособности датчика скорости не забудьте закрепить резиновый колпачок обратно на место.

Как проверить датчик скорости на исправность: определяем причину, почему не работает спидометр, ЭУР и указатель топлива на Приоре

Чтобы убедиться, что причина таких последствий, как неработоспособность указателя скорости, ЭУР и указателя топлива в баке, заключается в датчике скорости, следует выполнить следующие мероприятия по его проверке:

1. Сначала нужно отсоединить фишку от датчика и проверить ее целостность. Убедитесь, что провода не оголены и исправны. В противном случае следует заменить фишку.

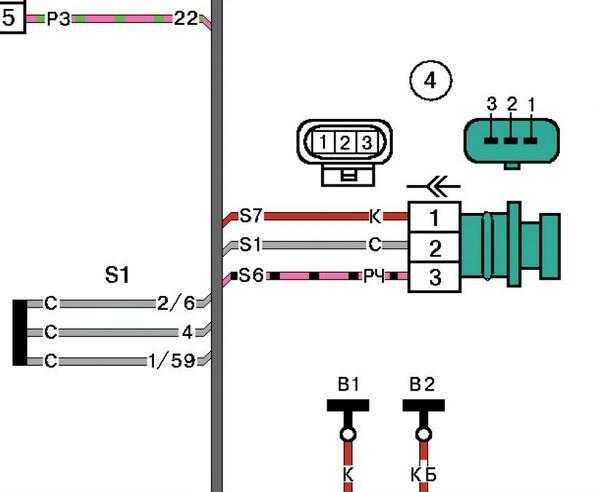

2. Измерьте с помощью мультиметра напряжение на контактах фишки. При подключении щупов к боковым контактам (включить зажигание), значение на мультиметре должно оставлять 12В. Это свидетельствует о том, что питание на датчик подведено.
3. Убедившись в исправности фишки питания, а также наличия соответствующего напряжения на питающих проводах, следует извлечь датчик, и проверить его на наличие загрязнений корпуса. Загрязнения в виде металлической стружки нужно удалить, после чего установить устройство на место, и проверить его работоспособность.
4. Визуально посмотреть на изделие. Наличие вздутости или оплавления в месте среза (рабочей части) говорит о том, что из строя вышли полупроводниковые элементы, что могло случиться по причине возникновения короткого замыкания, например, попала влага в фишку питания.
5. Для проверки следует извлечь изделие, и собрать схему проверки датчика скорости, как показано на рисунке ниже. При приближении металлического предмета к рабочей части датчика, лампочка должна погасать, а при отдалении — светиться (она будет гореть тускло, так как на нее идет 5В). Если у вас наблюдается такая картина, то это означает, что ваше изделие работает исправно.
6. Если датчик не работает, то его необходимо заменить.

Существует еще один способ проверки без снятия ДС. Благодаря ему можно удостовериться в том, что ДС на Приоре исправен. Для этого необходимо установить датчик на место, подключить к нему фишку питания, а к проводам штекера подсоединить щупы мультиметра. Один щуп нужно подсоединить к центральному проводу (он отвечает за подачу импульсов на ЭБУ), а второй на корпус автомобиля (масса). Включить зажигание, подвесить переднюю часть и вращать колесо. На мультиметре должно появиться напряжение, что свидетельствует об исправности датчика.

Убедившись в неисправности ДС на Приоре, необходимо его заменить. Для начала рассмотрим, какой элемент нужно купить для замены.

Это интересно! Если вы устанавливаете на Приору КПП от «десятки», то естественно спидометр будет показывать неправильно, так как на ВАЗ-2110 используется датчик контактного типа.

Проверка работоспособности

Существует три способа проверки ДС:

1. Проверка выполняется без снятия прибора. Щупы вольтметра следует присоединить к контактам устройства и начать вращать одно из колес. Изменения значений на тестере означает, что прибор исправен.
2. Для второго способа нужно снять устройство. Один контакт вольтметра нужно заземлить, а второй присоединить к клемме, которая отправляет сигналы. Далее нужно вращать ДС так, чтобы определить есть ли сигналы в рабочем цикле. При увеличении скорости должны расти показания на тестере.
3. При 3-м способе необходимо приготовить контрольную лампочку. При запущенном двигателе определяем с помощью контрольки «минус» и плюс». После того, как нашли соответствующие выходы, сигнальный провод соединяем с контролькой и вращаем колесо. Если загорается «минус», значит прибор исправный (автор видео — Семен Семеныч).

Характеристика контрольно-измерительного прибора

На Лада Приора установлен электронный датчик скорости (ДС). Его конструкция состоит из пластикового корпуса, внутри которого находится чувствительный элемент.

Расположение

Для того, чтобы выполнить диагностику, нужно знать, где находится датчик скорости. На Лада Приора он расположен в верхней части КПП справа от выпускного коллектора.

Место расположения ДС

Функции и принцип действия

Основная функция ДС — определение скорости вращения передних колес и передача этих данных контролеру. На основании полученной информации контролер регулирует количество и качество топливно-воздушной смеси, которая поступает в цилиндры. Эти данные отражаются на спидометре и одометре, которые расположены на приборной панели.

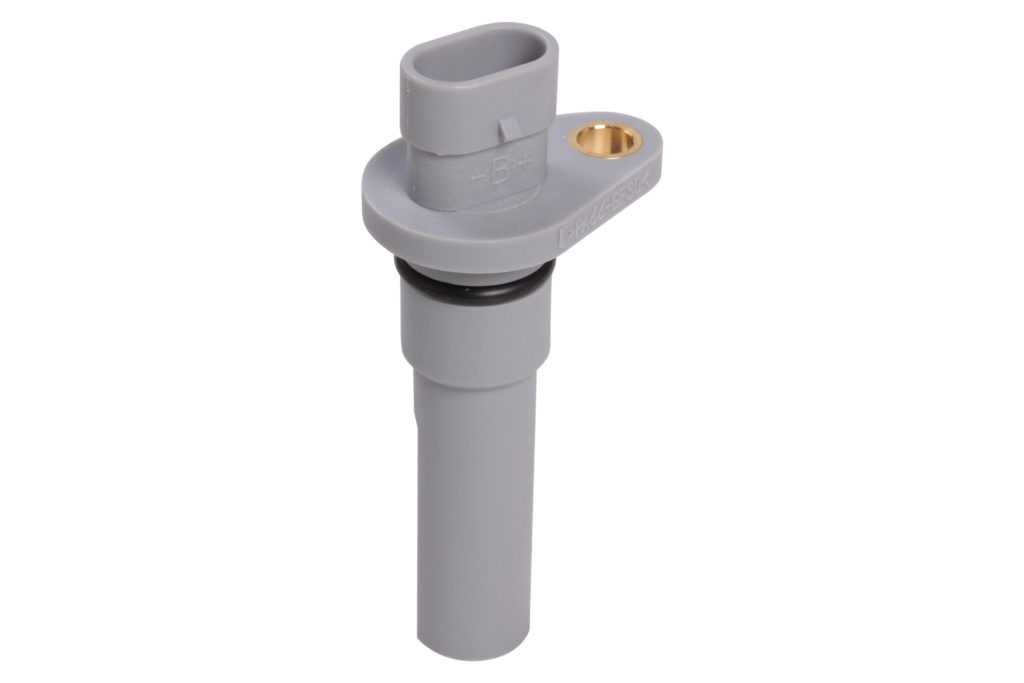

ДС для Лада Приора

Принцип действия прибора основан на эффекте Холла. ДС передает контролеру импульсные сигналы определенной частоты.

Ошибки и признаки неисправности

Следует знать основные признаки неисправностей:

• повышенный расход горючего;
• неправильные показания на спидометре и одометре либо их отсутствие;
• двигатель нестабильно работает на холостых;
• снижается мощность.

Замена

Подготовьте трещоточную рукоятку, набор отверток и торцевой ключ на 10. Лада Приора должна стоять на ровной поверхности, начинаем работу с отключения минусовой клеммы аккумуляторной батареи.

Проходит замена по следующей схеме:

1. Для удобства демонтируем инжекторный патрубок, идущий от воздушного фильтра. Для этого нужно открутить болты, расположенные с каждой стороны патрубка. Затем убираем крепление тонкого шланга и снимаем патрубок;

Теперь нужно проверить в движении работу датчика скорости. Заведите мотор и прокатитесь несколько метров, изучая при этом данные на одометре и спидометре. Если приборы выдают реальные показатели, значит – проблема устранена.

Высшее техническое образование. Опыт работы механиком 9 лет. Прошел обучение по ремонту двигателей, КПП, электрооборудования на Самарском автозаводе «Лада». Имеет множество дипломов, подтверждающих квалификацию.

Теперь на I, II и III передачах вместо прежних латунных блокирующих колец (на фото — слева) применяют новые, с увеличенной поверхностью трения. Новое кольцо легче —и у него три кулачка, а не шесть.

С конца июля 2007 г. задний подшипник первичного и вторичного валов открытого типа 6–50305А2ЕШ1 (на фото — справа) уступил место закрытому подшипнику 750305-АУ с увеличенной динамической грузоподъемностью.

Если измерить наименьший диаметр конуса кольца, то у старого он равен 50 мм, а у нового — 52 мм. Естественно, гладкие конические поверхности на ведомых шестернях должны соответствовать этим кольцам. Если нужного блокирующего кольца нет, можно заменить его старым, но в сборе с ведомой шестерней.

Здесь показаны прежние сальники полуосей — с винтовыми насечками, учитывавшими направление вращения вала. Чтобы упростить монтаж и исключить путаницу, в составе резины левого сальника был красный пигмент, а правого — черный.

А это современный, универсальный сальник полуосей —с симметричной насечкой. Его стали применять с начала 2005 года. И у ремонтников, и у автовладельцев проблем теперь меньше.

Коробку передач 2110 отличите не только по номеру на картере. Ее выдают также старый шарнир 1 привода переключения передач и механический привод спидометра 2.

Прыгает и дергается стрелка спидометра

В этой ситуации нам в очередной раз поможет диагностический адаптер. Стоит он копейки, но при грамотном подходе выручает очень часто.

Вот про адаптер и где его купить

А вот пошаговое руководство, как настроить и использовать

Как же нам поможет адаптер?

Суть в том, что на автомобилях с системой управления двигателем, сигнал с датчика скорости подается параллельно на панель приборов и на блок управления двигателем (ЭБУ). А в некоторых случаях на ЭБУ, а с ЭБУ уже на панель приборов.

Вот я красным нарисовал для наглядности

А как я всегда говорю — при подключении адаптера к диагностическому разъему, мы начинаем видеть все «глазами ЭБУ».

Поэтому тут уже не сложно догадаться, как определить направление поиска причины прыгающей стрелки спидометра.

Человек едет за рулем и следит за спидометром. Я сижу рядом и слежу за показаниями скорости в диагностической программе.

Если стрелка спидометра прыгает, а график скорости в программе ровный, значит проблема в направлении панели приборов.

А если стрелка дергается, и график тоже с «провалами», значит проблема в направлении датчика скорости и его привода.

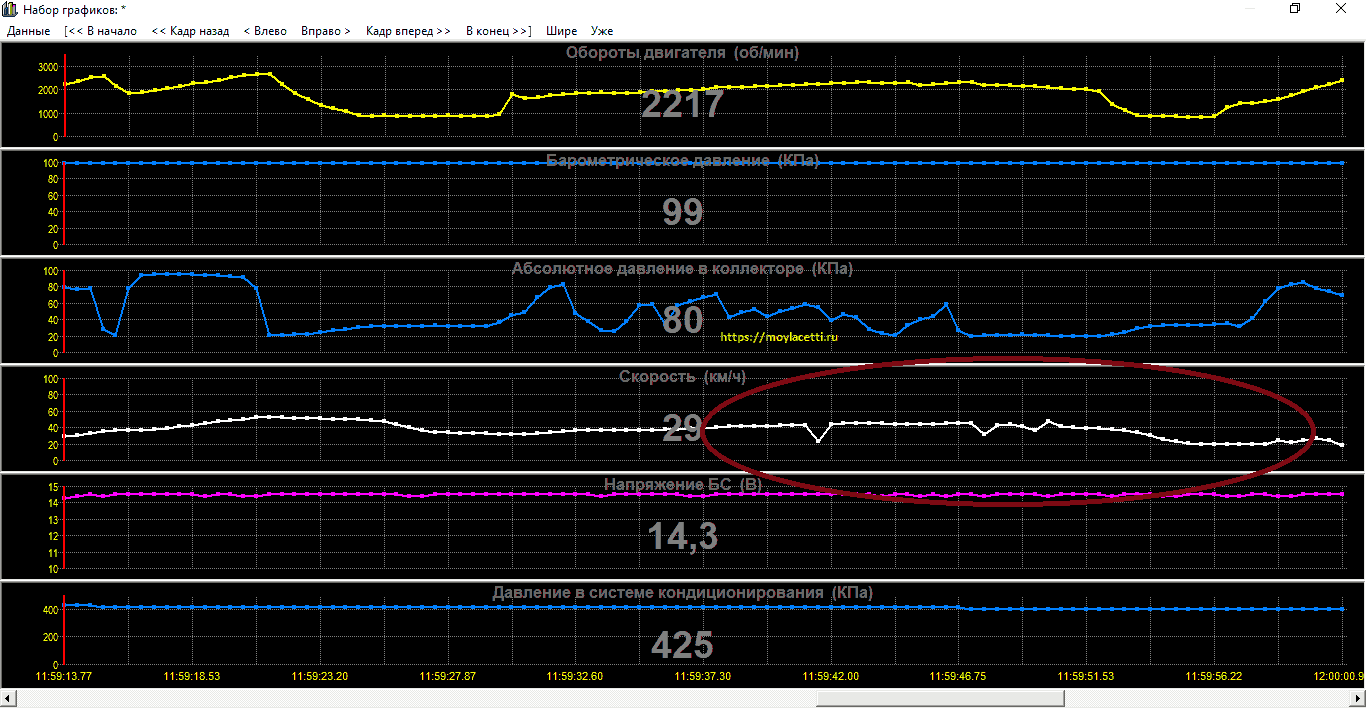

Именно так произошло и в нашем случае. Вот эти провалы означают нестабильный сигнал с датчика скорости.

Значит лезть в панель приборов не имеет смысла. Необходимо двигаться в сторону датчика скорости.

Когда производить замену?

Замену необходимо производить только при появлении выше описанных неисправностей, но прежде чем приступить к работе необходимо проверить сам датчик на предмет загрязнения и целостности.

Проверка следует начинать с разъема. Нужно вынуть фишку с датчика и проверить ее на предмет загрязнения и целостности контактов, как на самой фишке, так и на датчике. Все контакты должны быть чистыми и целыми без следов масла, грязи и ржавчины.

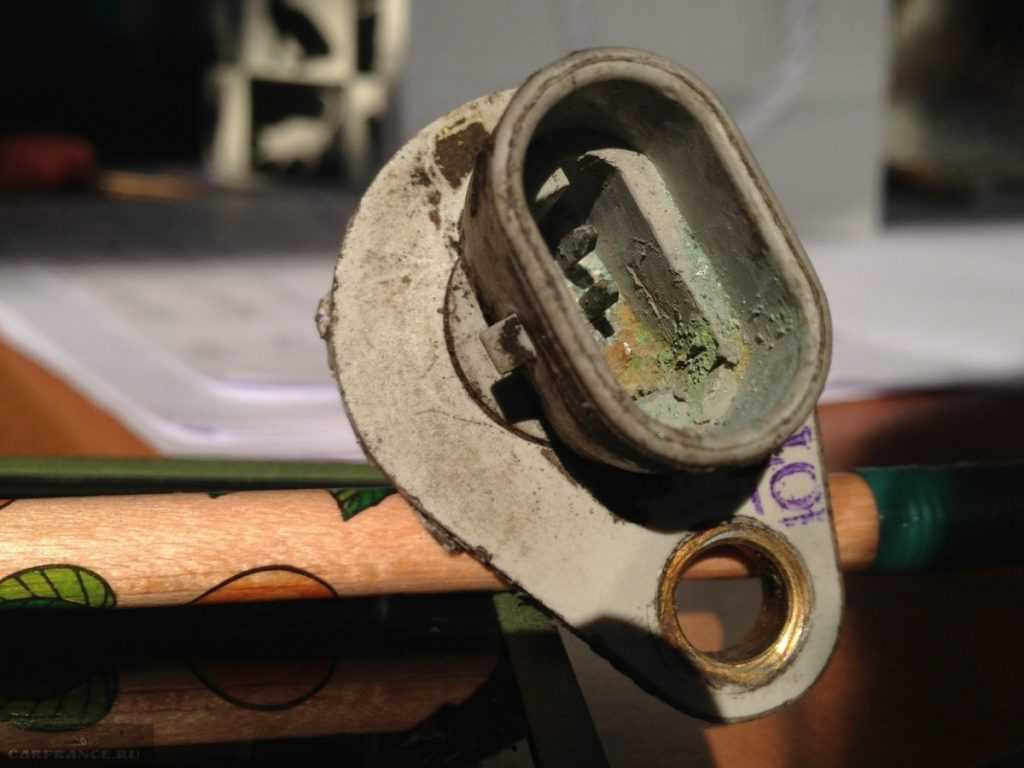

ДСА имеющий сломанные и грязные контакты

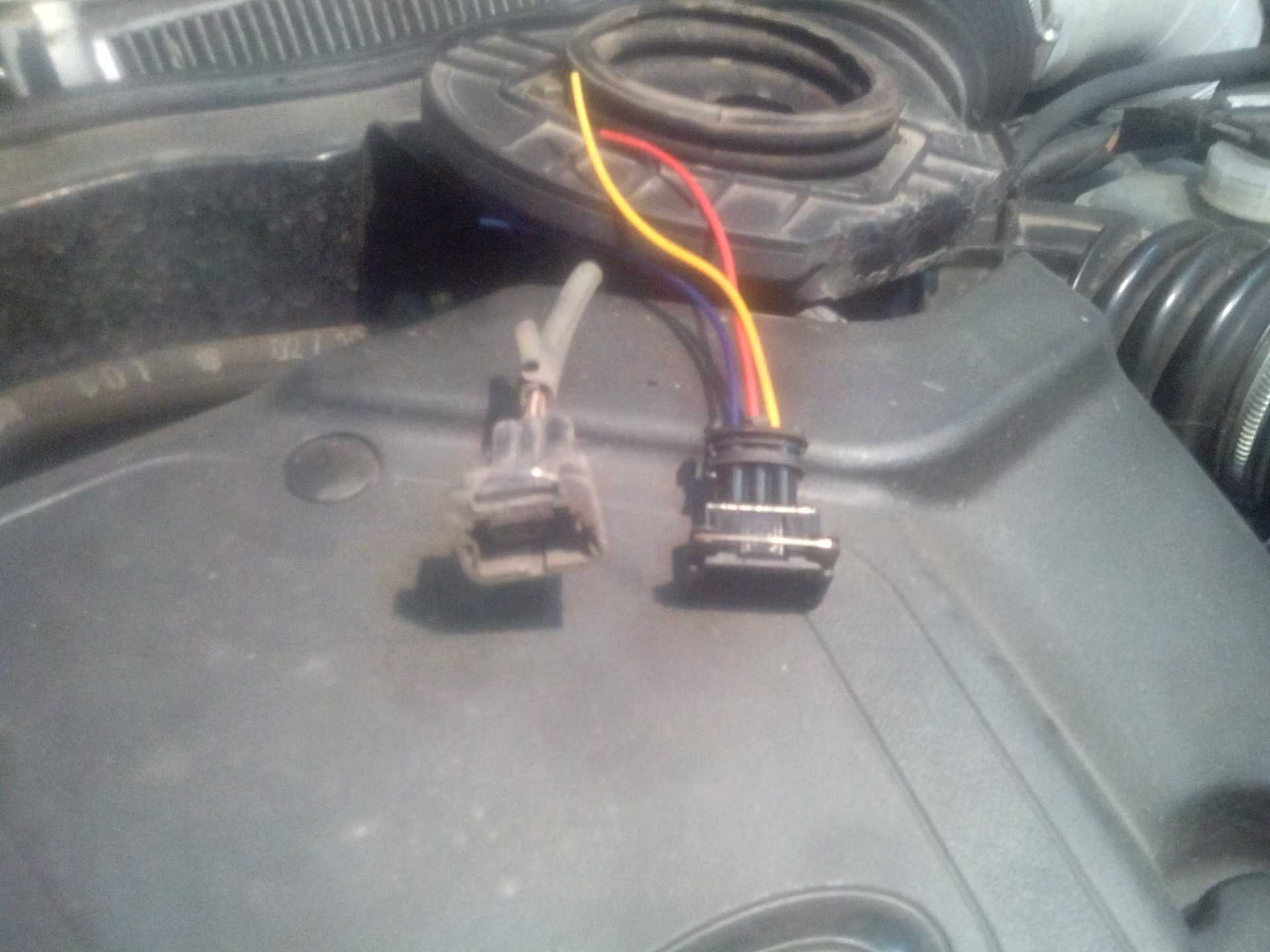

Если при осмотре разъема обнаружились выше описанные проблемы, то его необходимо заменить. Разъемы продаются в магазинах автозапчастей для отечественных автомобилей.

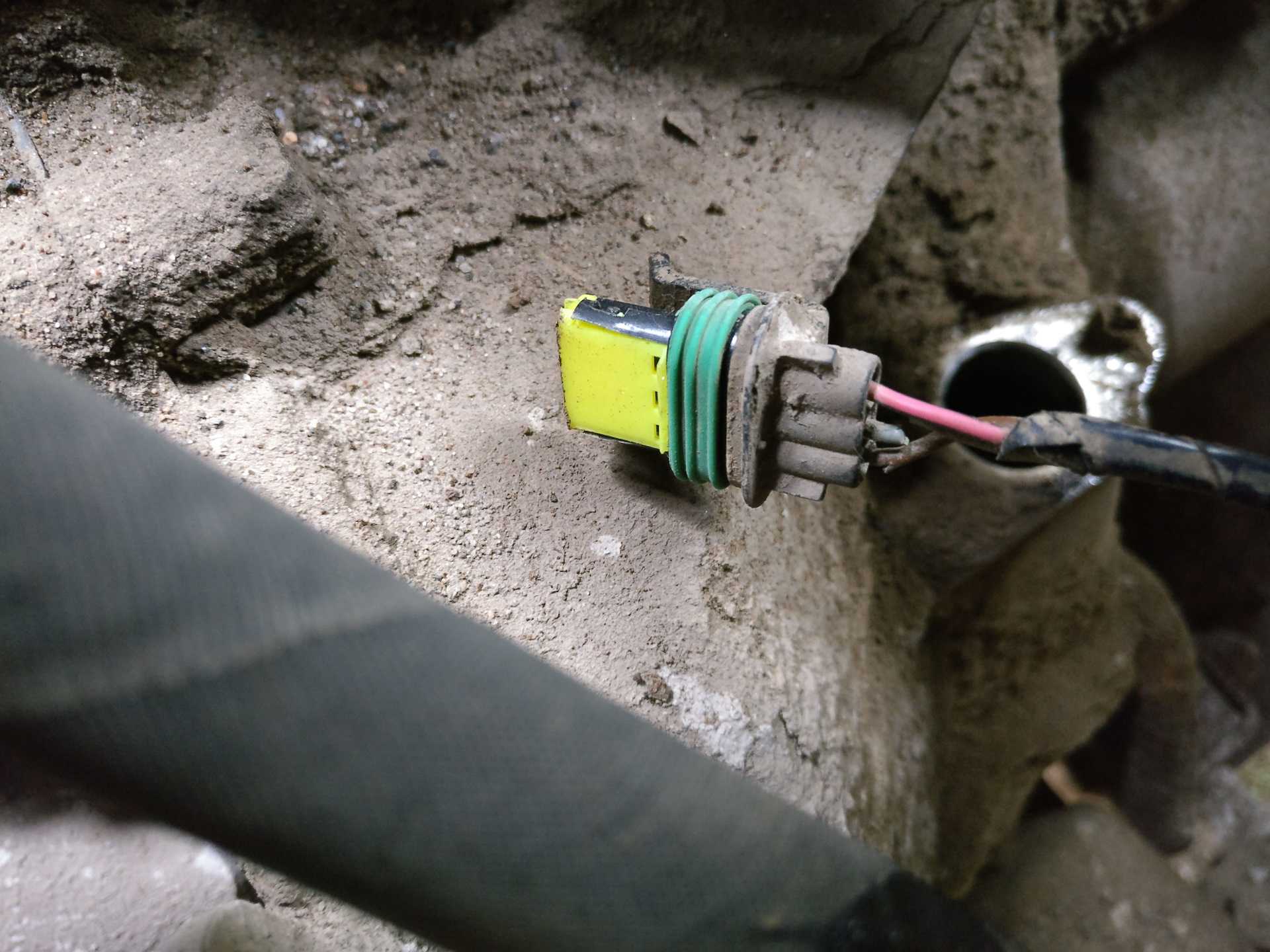

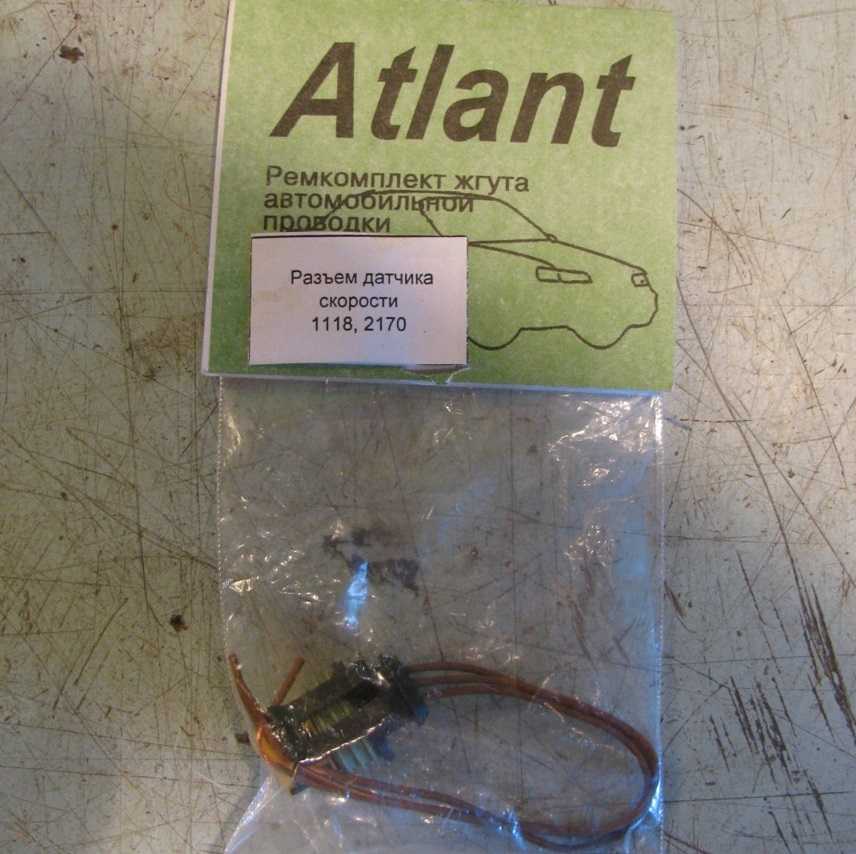

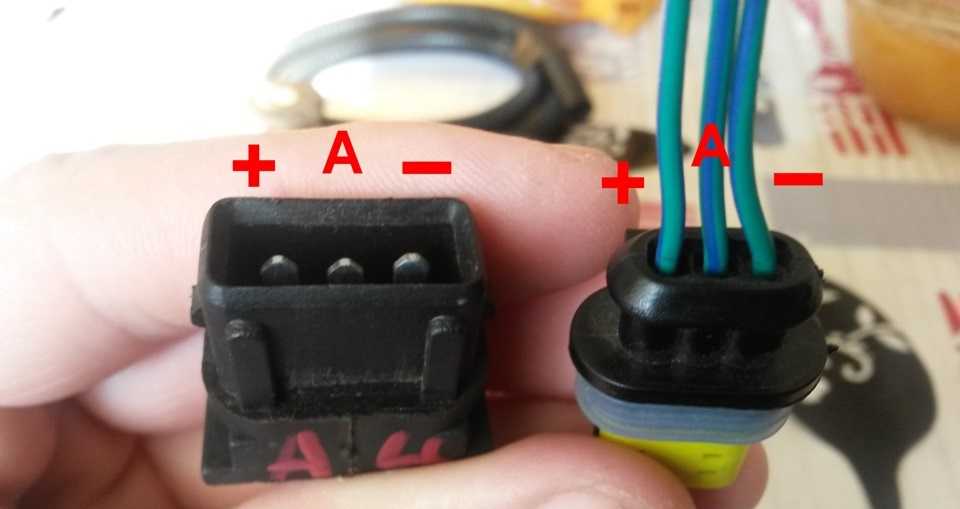

Разъем ДСА

Далее необходимо снять сам датчик, для этого используем трещотку и головку на «10» откручиваем гайку и вынимаем датчик. На пластиковом корпусе датчика не должно быть трещин сколов, вмятин и металлической стружки. При необходимости очищаем его и устанавливаем на место.

Металлическая стружка мешающая работе ДС

Довольно часто случается что стружка, образующаяся в процессе трения шестеренок в КПП налипает на ДС и тот в свою очередь начинает выводить неверные показания.

Если же все эти манипуляции с ДСА не помогли, то необходима его замена.

О датчике

В автомобилях Лада Приора ДС выполняет большое количество разных действий. Он поддерживает более высокие обороты при движении на нейтральной скорости, переедает информацию о скорости автомобиля считывая их с колес, а так же по его показаниям регулируется топливно-воздушная смесь и отключается ЭУР при достижении определенной скорости.

Датчик выполнен из маслостойкого пластика цилиндрической формы. Внутри датчика находится чувствительный элемент, который считывает показания с шестерен КПП и переводит их в км/ч.

Распиленный датчик скорости

Располагается ДС в задней части корпуса КПП возле выпускного коллектора и крепиться гайкой на «10» через шпильку.

Схема ВАЗ-2170 – ВАЗ-21728 Лада Приора

Приводится полная информация про электрооборудование, проводку, реле и предохранители автомобилей ВАЗ-2170 – ВАЗ-21728. Сборник предназначен для автоэлектриков и тех, кто имея некоторые познания в схемотехнике может провести небольшой ремонт авто своими руками. Седан «Лада Приора» (ВАЗ-2170) выпускается с 2007 года, хэтчбек ВАЗ-2172 с 2008-го, универсал ВАЗ-2171 производится с 2009 года. В 2013 году автомобиль был модернизирован и на него начали ставить роботизированную коробку передач АМТ (21723, 21728).

В электросхеме Приоры есть 4 основных жгута:

• от панели приборов;
• обеспечивающий управление мотором;
• передний электрожгут цепи;
• задний электрожгут цепи.

Все эти жгуты стыкуются между собой разъемными соединениями. Разъемы установлены под приборной панелью. Каждому из жгутов присвоен заводской номер.

Кроме основных есть и второстепенные:

• установленный в двери переднего пассажира;
• идентичные как в левой, так и правой задней двери;
• проложенный в двери водителя;
• подключающий заднюю подсветку номера;
• подсоединяющие электропакет.

Каждому элементу на схеме соответствует цифра с расшифровкой. Так как все элементы стандартизированы, то их обозначения идентичны на схемах автомобилей всех производителей авто. Рядом с каждым электроприбором указаны идущие к ним колодки. Штыри или гнезда колодок также пронумерованы.

Признаки неисправности датчика скорости на Приоре

Главным следствием проблем с ДСА являются перебои с указателем скорости, а точнее, со стрелкой. Она может быть не только неподвижной, но и «барахлить», а именно:

• указывать неправильное значение скорости движения;
• «застывать» на одном значении (не только нулевом);
• периодически дергаться.

Свидетельствовать о неисправности ДС на Приоре могут и следующие виды проявлений:

• не работает электроусилитель руля (на Приорах с ЭУР);
• не работает указатель уровня топлива в баке;
• нестабильная работа двигателя, что особенно четко проявляется на ХХ;
• потеря мощности двигателя и увеличение расхода;
• рывки при переключениях передач;
• при движении накатом может заглохнуть автомобиль;
• вибрации мотора.

При неисправности датчика скорости может загореться на приборке Check Engine. Однако загорается индикатор только в том случае, когда импульсы (сигнал) вовсе перестают поступать на ЭБУ. Именно поэтому часто индикатор не загорается, хотя неисправность датчика имеется. Свидетельствовать о том, что из строя вышел ДС на Приоре, могут следующие коды ошибок:

1. 0500 — отсутствует сигнал датчика скорости. При такой ошибке загорается «ЧЕК».
2. 0501 — ошибка ДС.
3. 0503 — если сигнал от ДС прерывается.

Это интересно! Если на Приоре с ЭУР не работает электроусилитель руля, то не спешите менять это устройство или искать проблему в нем. Сначала удостоверьтесь в том, что датчик скорости на автомобиле исправен.

Блоки реле и предохранителей Приора

Расположение реле и предохранителей в монтажном блоке DELRHI 15493150

Расположение реле и предохранителей в монтажном блоке 1118-3722010-00

Реле Лада Приора – назначение

К1 Реле включения ближнего света и габаритных огней фар (система автоматического управления освещением) К2 Реле включения обогрева заднего стекла К3 Реле включения стартера К4 Реле дополнительное К5 К6 Реле включения высокой скорости (автоматический режим) очистителя ветрового стекла К7 Реле включения дальнего света фар К8 Реле включения звукового сигнала К9 Реле включения звукового сигнала тревожной сигнализации К10 реле включения противотуманных фар К11 реле включения электрообогрева передних сидений фар

Предохранители Лада Приора – назначение

F1 Резерв F2 (25 А) Монтажный блок, реле включения обогрева заднего стекла (контакты) Контроллер электропакета, контакт “10” колодки XP2 Элемент обогрева заднего стекла F3 (10 А) Правая фара, лампа дальнего света Комбинация приборов, сигнализатор включения дальнего света фар F4 (10 А) Левая фара, лампа дальнего света F5 (10 А) Монтажный блок, реле включения звукового сигнала Звуковой сигнал F6 (7,5 А) Левая фара, лампа ближнего света F7 (7,5 А) Правая фара, лампа ближнего света F8 (10 А) Монтажный блок, реле включения тревожного звукового сигнала Звуковой сигнал тревожной сигнализации F9 Резерв F10 (10 А) Комбинация приборов, контакт “20” Выключатель стоп-сигнала Лампы стоп-сигналов Блок освещения салона Плафон освещения салона Плафон освещения порога правой передней двери Дополнительный сигнал торможения F11 (20 А) Монтажный блок, реле включения высокой скорости очистителя ветрового стекла Переключатель очистителей и омывателей, контакт “53а” Переключатель очистителей и омывателей, контакт “53ah” Выключатель обогрева заднего стекла Монтажный блок, реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя ветрового стекла Электродвигатель очистителя заднего стекла (2171, 2172) Электродвигатель омывателя ветрового стекла Электродвигатель омывателя заднего стекла (2171, 2172) Блок управления надувных подушек безопасности, контакт “25” F12 (10 А) Комбинация приборов, контакт “21” Контроллер электропакета, контакт “9” колодки X2 Блок управления электромеханическим усилителем рулевого управления, контакт “1” колодки X2 Выключатель лампы света заднего хода Лампы света заднего хода Блок управления системы парковки, контакт «11» и «14» F13 (15 А) Прикуриватель F14 (5 А) Лампы габаритного света (левый борт) Комбинация приборов, сигнализатор главного включателя света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт “12” колодки X2 F15 (5 А) Лампы габаритного света (правый борт) Плафон освещения вещевого ящика F16 (10 А) Гидроагрегат, контакт “18” F17 (10 А) Противотуманная фара левая F18 (10 А) Противотуманная фара правая F19 (15 А) Выключатель обогрева сидений, контакт “1” Обогреватели передних сидений F20 (10 А) Выключатель рециркуляции (сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней (система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты “3”, “11” Контроллер системы автоматического управления климатической установкой, контакт “1” Датчик системы автоматической очистки стекол (датчик дождя), контакт “1” F21 (5 A) Переключатель световой сигнализации, контакт “30” Колода диагностики, контакт “16” Часы Контроллер системы автоматического управления климатической установкой, контакт “14” F22 (20 A) Электродвигатель очистителя ветрового стекла (автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты) F23 (7,5 А) Блок управления стеклоочистителем и внешним освещением, контакт “20” F24-F30 Резерв F31 (30 A) Контроллер электропакета, клемма “2” колодки X1 Контроллер электропакета, клемма “3” колодки X1 Модуль двери водителя, контакт “6” Плафон освещения порога левой передней двери Резерв F32

Датчик скорости на Приоре: назначение и принцип работы

Детектор скорости или DSA необходим для измерения скорости транспортного средства. Такие устройства также называют датчиками скорости, которые в Приорах и других современных автомобилях представлены в виде электрических устройств, которые работают через блок управления.

Многие водители знают, что именно через датчик скорости функционирует спидометр на автомобиле, но как зафиксировать его показания, мало кто даже задумывается. Если у вас неисправен DS, его замена решит проблему. Однако знать, как работает такое устройство, было бы полезно всем автовладельцам, чтобы иметь возможность определить причины отказа устройства и как предотвратить подобные последствия в будущем.

Стоит отметить, что существует два типа датчиков скорости: контактные и бесконтактные. В “Приоре” используются бесконтактные датчики скорости (а в ВАЗ-2110 – бесконтактные).

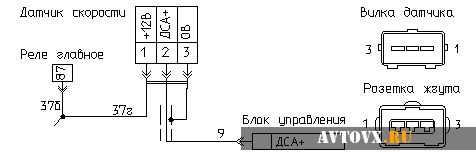

Эффект Холла лежит в основе датчика скорости в Priora. Сам датчик представляет собой полупроводниковый элемент Холла (расположенный внутри рабочей части “скоса”), функция которого заключается в улавливании импульсов. Эти импульсы создаются вращающимся диском, на котором расположены зубы. Этот диск также известен как установочный диск, он установлен на коробке дифференциала и вращается с той же скоростью, что и колеса автомобиля. Когда автомобиль заводится, диски вызывают импульсы в полупроводниковом элементе (величина импульса составляет от 1 до 5 В), которые передаются в ЭБУ. Скорость изменения этих импульсов в единицу времени дает информацию о скорости вращения диска. Ниже приведена схема конструкции датчика скорости в Приоре.

Благодаря такой конструкции можно не только регистрировать скорость автомобиля, но и определять направление его движения. Этот тип устройства считается самым надежным и используется в современных автомобилях.

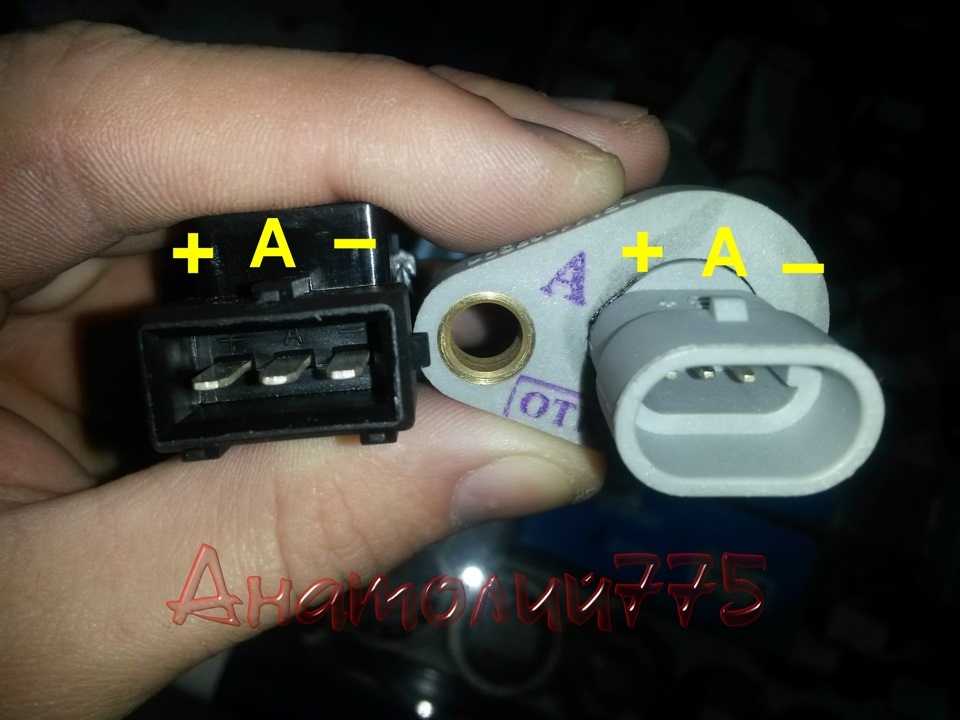

На фото выше показан снятый датчик скорости на Приоре

Обратите внимание, что такой продукт не подлежит ремонту, и если подтвердится, что он неисправен, его следует заменить

Проверка датчика скорости автомобиля (ДСА)

Обычно проверка проводится на снятом ДСА, в конце статьи представлена подробная инструкция по демонтажу этого компонента.

Первый способ (без снятия)

Лада Приора должна быть поднята таким образом, чтобы только одно колесо не стояло на поверхности. Контакты датчика необходимо соединить с вольтметром. Теперь переходим к поднятому колесу и начинаем вращать его. Если на тестере появилось напряжение и частота, значит датчик рабочий.

Второй способ (со снятием)

Демонтируем нужный нам компонент. При помощи вольтметра необходимо определить, где расположена клемма, отправляющая сигналы. Подключаем ее входящий контакт к измерителю, второй контакт вольтметра необходимо заземлить на кузов Лада Приора или ее мотор.

Вращайте ДСА, таким образом можно понять, присутствуют ли в рабочем цикле сигналы. При этом необходимо замерить выходное напряжение. Надеваем на ось ДСА кусок трубочки, крутить его необходимо примерно со скоростью 4 км/ч. С увеличение скорости вращения должны повышаться показатели частоты и напряжения на дисплее измерителя.

Третий способ

Здесь нам понадобится контролька. От нужного нам компонента следует отсоединить импульсную клемму. Запускаем зажигание и находим «минус» и «плюс» при помощи контрольки. Вывешиваем колесо Лада Приора как в первом методе проверки. Контролькой скрепляем сигнальный провод и вручную крутим колесо. На измерительном приборе должен гореть «минус» — это говорит о том, что ДСА работает исправно.

В качестве альтернативы можно взять простую лампочку с проводом. Проверить ДСА можно следующим образом: один конец подводится к плюсу АКБ, а другой – к сигнальному входу. Если при вращении колеса лампочка будет мигать, то неисправности следует искать в других узлах.

Сколько стоит замена датчика скорости Ваз 2110?

Если поломка не связана с загрязнением контактов или обрывом проводки, датчик лучше заменить. Тем более что стоит он 170-400 рублей в зависимости от типа и производителя. Стоимость работы по его замене на станции техобслуживания – 100-150 рублей.

Каталожные номера датчика:

• с механическим приводом — 2110-3843010F;
• электронный (новый) — 2170-3843010.

Выбирая ДС, обратите внимание на то, где он произведен. Если замены требует датчик с механическим приводом, ни в коем случае не покупайте азиатские аналоги – шестерня привода изготовлена из пластика очень низкого качества

Бывает, что ломается она на третий день эксплуатации. В этом случае придется разбирать всю коробку, чтобы извлечь ее фрагменты. Лучше приобрести датчик с полностью металлическим приводом.

Надо ли менять?

От информации, получаемой ЭБУ с датчика, зависят не только показания спидометра и одометра, но и качество топливной смеси, подаваемой в цилиндры, частота оборотов холостого хода машины, стабильность работы двигателя и расход топлива.

Вышедший из строя ДС «собьет с толку» электронный блок, который попросту не будет понимать, движется ли автомобиль, или стоит. Вследствие этого обороты начнут плавать, двигатель на холостом ходу глохнуть, а расход топлива увеличится.

Проверить датчик скорости с механическим приводом не составит труда. На снятом датчике, находим штырь и прокручиваем его плоскогубцами, присоединив к нему заранее разъем, если датчик скорости исправен, то стрелка на комбинации приборов будет прыгать, если никакой реакции нет, значит проблемы с приводом или электропроводкой.

Проверить проводку до комбинации приборов тоже не сложно, берете скрепку (можно любой другой металлический предмет) и засовываете ее в средний пин на разъеме, дальше прикасаетесь им о корпус двигателя, стрелка на комбинации должна задергаться, в противном случае нужно искать причину в неисправности проводки или разъема датчика (окисление, обрыв и другое).
