ВАЗ 1111 | Снятие и установка на место привода спидометра

Снятие и установка на место привода спидометра

На автомобили данных моделей устанавливаются два типа механического привода спидометра. На автомобилях до 1987 г. вып. используется обычный тросиковый привод, который состоит из спирально нарезанной шестерни, приводимой в движение непосредственно от дифференциала. Шестерня дистанционно передает вращение на спидометр посредством вращения гибкого внутреннего вала тросика.

Неправильные, нестабильные показания спидометра, такие как падение или прыгание стрелки, которые не поддаются исправлению путем замены приводного тросика спидометра, могут являться следствием износа шестерни; детальное описание процедуры снятия и установки на место шестерни приведено в следующем подразделе.

Автомобили после 1987 г. вып. оснащены электронным датчиком вместо шестерни. В данной системе производится измерение скорости вращения главной передачи трансмиссии, результаты которого преобразуются в электрический сигнал, посылаемый потом к модулю спидометра на приборном щитке. Сигнал также применяется как один из входных сигналов электронного управляющего устройства системы управления двигателем (и там, где имеется — электронного управляющего устройства темпостата, путевого компьютера и электронного управляющего устройства антипробуксовочной системы.

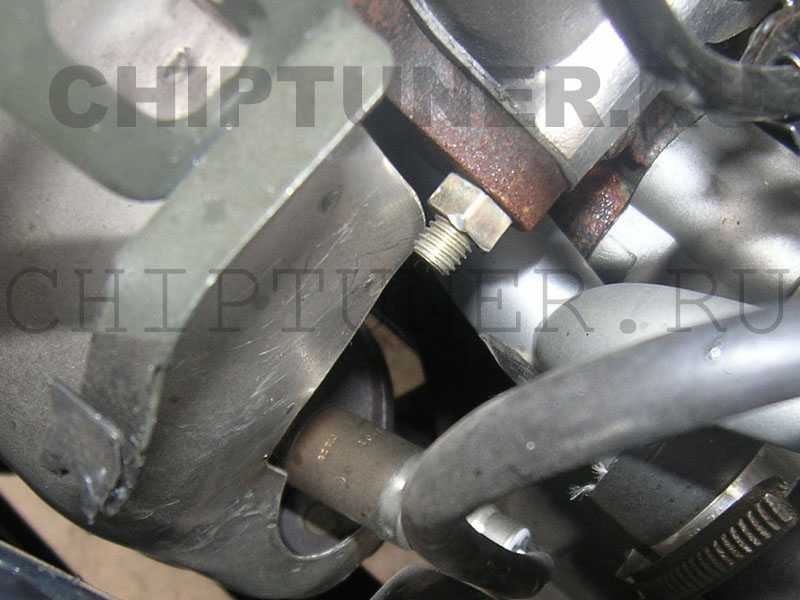

Механический привод спидометра

При снятии приводной шестерни с трансмиссий, имеющих серийный номер изготовления до 310568 существует опасность случайного падения шестерни внутрь трансмиссии после удаления блокировочного кольца; конструкция трансмиссий более позднего выпуска не допускает такой возможности.

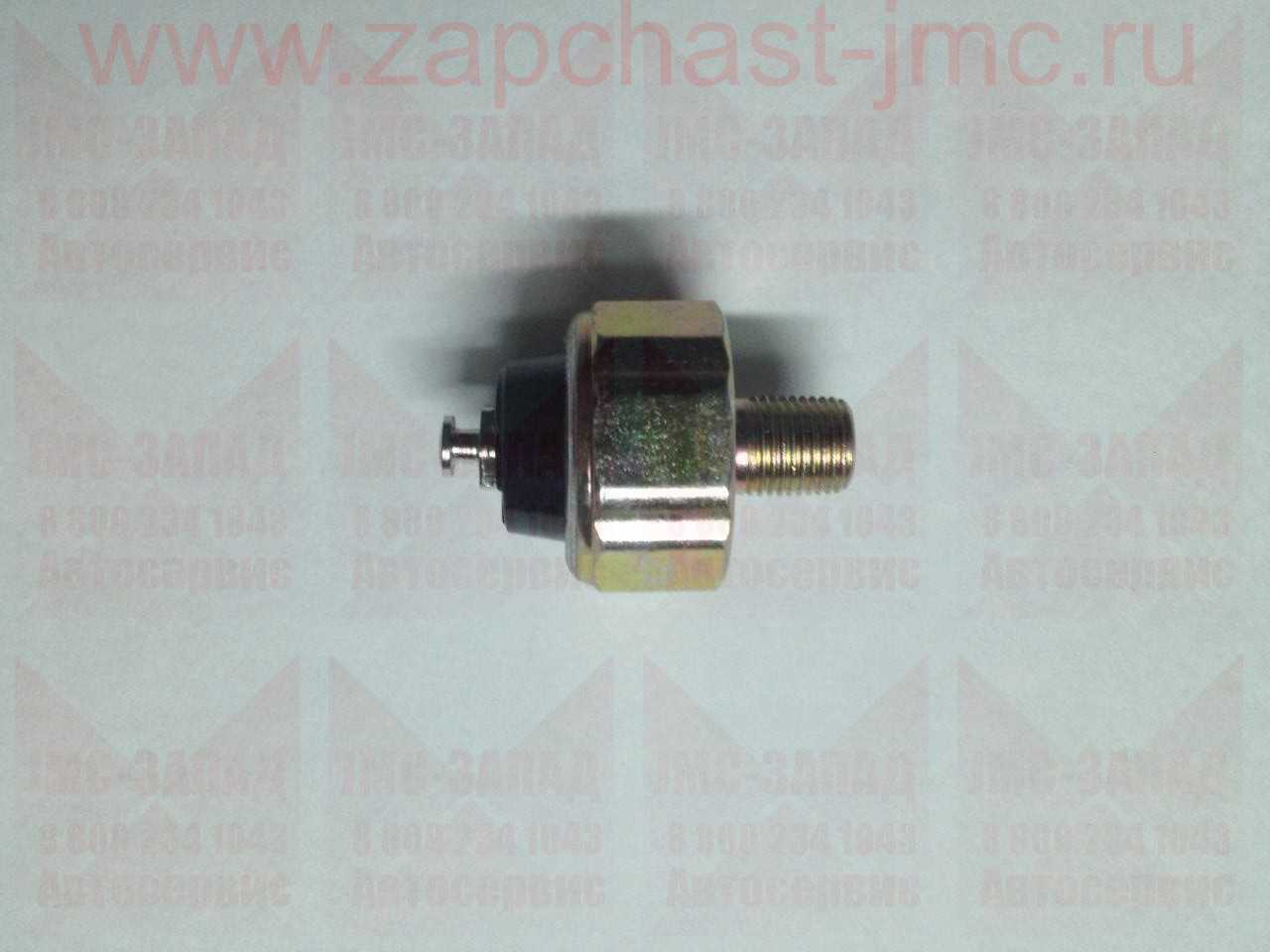

Зачем нужен датчик давления масла

ДДМ — это важнейший компонент смазочной системы двигательного агрегата. Устройство отвечает за контроль давления масла, которое подаётся к двигателю и в случае каких-либо сбоев передаёт сигнал в салон водителю — загорается соответствующая лампочка.

Чтобы понять значение датчика в конструкции автомобиля, потребуется знать, как именно осуществляется подача масла на трущиеся части в двигателе. В зависимости от вида машины и её года выпуска подача смазки может осуществляться различными способами, в том числе и простым разбрызгиванием. Однако даже такой способ подразумевает создание необходимого давления, чтобы в агрегат подавалось оптимальное количество масла. Если количество смазки будет стабильным, то трущиеся части двигателя обеспечивают хорошую бесперебойную работу без быстрого износа.

Для своевременного предупреждения различных негативных факторов в смазочной системе и устанавливается ДДМ, который чувствителен ко всем изменениям подачи масла.

Подача сигнала водителю осуществляется звуковым и визуальным методами: в салоне раздаётся резкий писк и на панели приборов возникает красный индикатор в виде маслёнки. В некоторых видах авто характеристики давления масла выносятся в отдельный стрелочный прибор, который показывает текущее состояние системы смазки.

Знаете ли вы, что на уровень давления места может оказывать влияние высота точки расположения автомобиля относительно уровня моря?

Проверка

Итак, масло нигде не течет, но лампочка, сигнализирующая о критическом уровне давления в масляной системе, упорно гаснуть не хочет. В таком случае самое оптимальное решение — проверить состояние датчика, который как раз и отвечает за давление.

Но как проверить, что дело именно в интересующем нас элементе?

Для начала удостоверьтесь, что все провода, идущие к нему, находятся в исправном состоянии. Часто они теряют свою целостность в процессе эксплуатации. Подключите провода к силовому агрегату. Если лампочка при этом загорелась, тогда с проводкой все хорошо.
Замасленность. Часто именно само масло становится причиной неисправности. Контакт нарушается, устройство не может работать должным образом. Проверьте, есть ли на девайсе следы масла. Если датчик оказался сухим, тогда причина неполадок тоже не в этом.
Скорее всего, не работает само устройство. Это вполне естественная вещь для такого агрегата. Ремонтировать его не имеет никакого смысла, поскольку он неремонтопригоден.

Заменить его не сложно своими руками и не дорого. Сегодня стоимость нового датчика для отечественной «десятки» составляет около 100 рублей .

Для чего нужен датчик давления масла

В двигателе внутреннего сгорания между трущимися металлическими деталями обязательно должен находиться слой смазки. В противном случае, произойдёт чрезмерный нагрев и заклинивание различных вращающихся элементов. Просто заложить пластичную смазку, как это делается в шарнирах рулевых тяг или ступичных подшипниках, не получится, ведь кривошипно-шатунный механизм работает в условиях повышенных механических нагрузок. Оптимальный вариант — использование жидких масел, которые доставляются к трущимся деталям с помощью центробежного насоса. Эффективность такой системы можно обеспечить только при условии нагнетания смазки под значительным давлением.

Именно для осуществления постоянного определения параметров этого типа и нужен специальный датчик. Изделие, предназначенное для установки на автомобиль ВАЗ 2106, настроено таким образом, чтобы водитель машины мог вовремя заметить опасные отклонения в режиме работы ДВС.

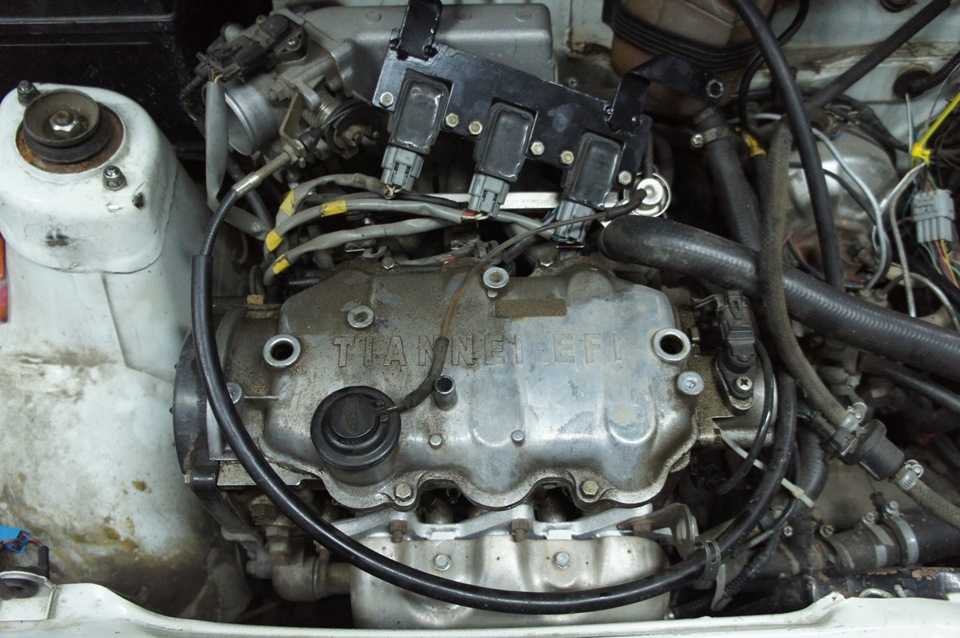

Общая конструкция

Система смазки силовых агрегатов малолитражки «Ока» — комбинированная. Одни узлы мотора смазываются принудительно, другие – разбрызгиванием, третьи – стекающим маслом (смазка самотеком).

Общая конструкция этой составляющей у ВАЗ-1111 включает в себя:

Каналы, проходящие в блоке, ГБЦ, а также некоторых узлах;
Поддон;
Щуп;
Маслозаборник;
Масляный насос (в его конструкцию также входит редукционный клапан);
Фильтр (с перепускным клапаном);
Датчик давления;

Смазочным материалом система смазки заполняется через маслозаливную горловину, расположенную на крышке головки блока. Общий объем смазки составляет 2,5 литра.

Каналы и магистрали

Каналы выполняют основную работу – доставляют смазочный материал к трущимся поверхностям. Их можно условно разделить на основной и распределяющие (по которым смазка поступает к конкретным поверхностям).

Проделаны они в:

Блоке (через них масло подается к коленвалу и направляется к головке блока);
ГБЦ (для подачи смазки к шейкам распредвала);
Коленчатом валу (по ним масло подается к шатунным шейкам).

Используются магистрали только для подачи смазочного материала к поверхностям, смазывающихся принудительно.

Принудительное смазывание происходит за счет подачи масла под давлением. Нагнетание смазки обеспечивает масляный насос.

Поддон, щуп, маслозаборник

Поддон представляет собой емкость для хранения и сбора смазки. Крепиться он к нижней части картера. Для слива масла при замене в поддоне установлена сливная пробка.

Внутри него также имеются специальные перегородки, выполняющие роль успокоителей и не дающие маслу плескаться.

В картере проделано технологическое отверстие для установки щупа. Через него конец щупа с отметками для контроля количества смазки проходит в поддон.

Маслозаборник – трубка для забора смазочного материала. На конце ее установлена сетка для предотвращения попадания в каналы системы крупных сторонних частиц.

Концевик с сеткой опущен в поддон, поэтому он находится постоянно в масле, что обеспечивает постоянную подачу смазки в насос.

Насос

В «Ока» используется шестеренчатый насос роторного типа, приводимый в действие от коленчатого вала. Состоит он из двух шестеренок (внешней и внутренней), располагаемых в корпусе насоса. Ведущей шестерней, взаимодействующей с коленвалом, является внутренняя.

Насос располагается в передней части двигателя и закрепляется он на внутреннюю стенку блока.

В корпусе насоса также размещен перепускной клапан, предотвращающий превышение давления выше критического значения. Состоит он из канала, который соединяет магистраль подачи смазки с внутренним пространством картера. В этот канал помещен небольшой перекрывающий шток с пружиной.

Принцип работы его прост – пока давление находится в пределах нормы, пружина давит на шток, из-за чего перепускной канал является закрытым. Если же давление выше нормы, то масло, преодолевая усилие пружины, приподнимет шток, и часть его просто стечет в поддон, из-за чего давление и снизиться.

Что такое файл cookie и другие похожие технологии

Файл cookie представляет собой небольшой текстовый файл, сохраняемый на вашем компьютере, смартфоне или другом устройстве, которое Вы используете для посещения интернет-сайтов.

Некоторые посещаемые Вами страницы могут также собирать информацию, используя пиксельные тэги и веб-маяки, представляющие собой электронные изображения, называемые одно-пиксельными (1×1) или пустыми GIF-изображениями.

Файлы cookie могут размещаться на вашем устройстве нами («собственные» файлы cookie) или другими операторами (файлы cookie «третьих лиц»).

Мы используем два вида файлов cookie на сайте: «cookie сессии» и «постоянные cookie». Cookie сессии — это временные файлы, которые остаются на устройстве пока вы не покинете сайт. Постоянные cookie остаются на устройстве в течение длительного времени или пока вы вручную не удалите их (как долго cookie останется на вашем устройстве будет зависеть от продолжительности или «времени жизни» конкретного файла и настройки вашего браузера).

Система смазки «Ока»

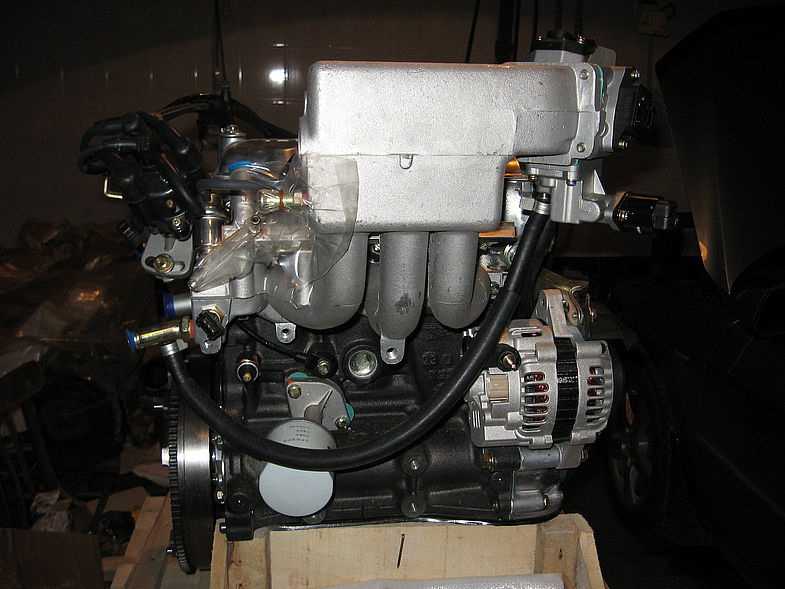

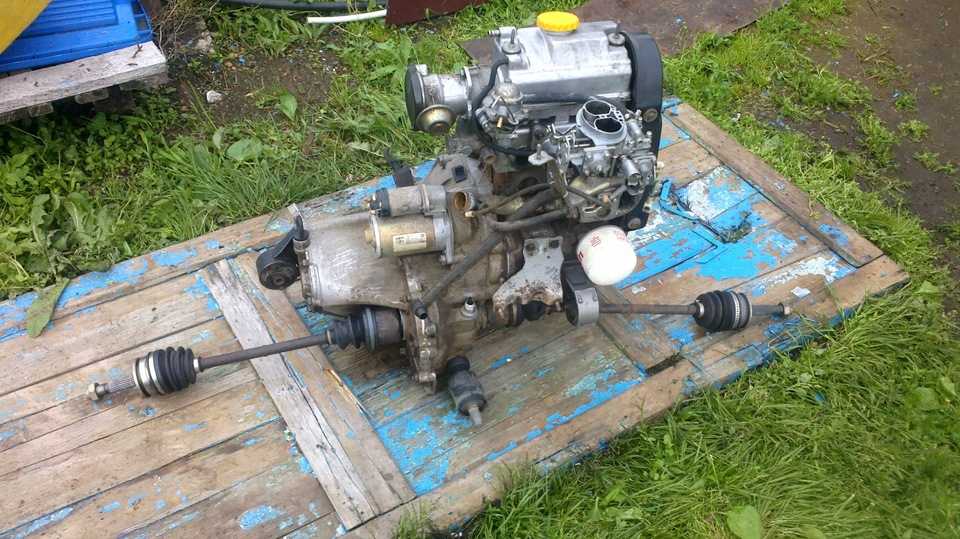

Несмотря на то, что силовые агрегаты автомобиля «Ока» -1111 и 11113 являются двухцилиндровыми, но по общей конструкции они не отличаются от 4-цилиндровых агрегатов – самых распространенных на легковых авто.

За основу при создании моторов для «Оки» конструкторы взяли двигатели, устанавливаемые на ВАЗ-2108. Если рассматривать в общем, то при проектировании у 4-цилиндрового мотора «Восьмерки» просто убрали 2 цилиндра. Такое конструктивное решение позволило использовать общий принцип построения мотора и унифицировать многие компоненты. Поэтому устройство многих систем у установок «Ока» и ВАЗ-2108 – идентично, включая систему смазки.

Как устроен датчик температуры масла

Датчик контроля температуры моторного масла – необязательный элемент системы смазки. Его главной задачей является измерение уровня нагрева масла и передачи соответствующих данных на индикатор приборной панели. Последний может быть электронным (цифровым) или механическим (стрелочным).

При различных температурах масло меняет свои физические свойства, что влияет на работу двигателя и показания других датчиков. Например, холодное масло обладает меньшей текучестью, что должно учитываться при получении данных об уровне масла. Если же моторное масло достигает температуры более 130°C, оно начинает гореть, что может привести к значительному снижению его качества.

Определить, где находится датчик температуры моторного масла, не сложно – чаще всего он устанавливается непосредственно в картере двигателя. В некоторых моделях автомобилей он объединен с датчиком уровня масла. В основе работы температурного датчика лежит использование свойств полупроводникового терморезистора.

При нагреве уменьшается его сопротивление, что изменяет величину напряжения на выходе, которое подается к электронному блоку управления. Анализируя полученные данные, ЭБУ соответственно заданным заранее параметрам настройки (коэффициентам) передает информацию на приборную панель.

Привод

Приводной вал, Шрус (граната), Шрус наружный, Шрус внутренний, Шрус правый, Шрус левый, Пыльник шруса, Трипоид, Гайка шруса, Стопорное кольцо, Кардан, Крестовина, Подвесной подшипник, Карданный подшипник, Эластичная муфта, Мост, Передний мост, Задний мост, Редуктор моста, Подшипник редуктора, Сальник редуктора, Дифференциал, Датчик полного привода, Муфта халдекс, Подшипник дифференциала, Сальник дифференциала, Сателлиты, Подшипник моста, Полуось, Подшипник полуоси, Сальник моста, Хвостовик моста, Подшипник хвостовика, Осевой подшипник, Раздатка, Раздаточная коробка, Сальник раздатки, Подшипник раздатки, Цепь раздатки

Электросхема СеАз 11116

1/1 — Лампа дальнего света фар; 1/2 — Лампа ближнего света фар; 1/4 — Лампа габаритного огня; 2 — Лампа переднего указателя поборота; 3 — Лампа бокового указателя поборота; 5 — Генератор со встроенным регулятором напряжения; 9 — Датчик холла; 10 — Катушка зажигания; 12 — Стартер; 13 — Свечи зажигания; 14 — Прибор звуковой сигнальный; 17 — Датчик указателя температуры Воды; 18 — Датчик контрольной лампы давления масла; 23 — Аккумуляторная батарея; 25 — Выключатель лампы света заднего хода; 26 — Выключатель сигнала торможения; 30 — Реле-прерыватель указателей поборота; 31 — Реле-прерыватель контрольной лампы ручного тормоза; 32 — Реле стеклоочистителя; 33 — Сопротивление добавочное электродвигателя отопителя; 35 — Электродвигатель стеклоочистителя; 37 — Электродвигатель отопителя; 38 — Электродвигатель вентилятора охлаждения радиатора; 39 — Реле электровентилятора; 42/1 — Переключатель указателя поборота; 42/2 — Переключатель света фар; 42/3 — Переключатель очистителя и омыбателя ветрового стекла; 42/4 — Выключатель звукового сигнального прибора; 44 — Выключатель зажигания; 46 — Выключатель наружного освещения; 48 — Выключатель аварийной сигнализации; 49 — Переключатель электродвигателя отопителя; 52 — Комбинация приборов; 63 — Датчик скорости; 74/1 — Элемент тепловой прикуривателя; 74/2 — Лампа освещения прикуривателя; 75 — Датчик уровня тормозной жидкости; 76 — Выключатель контрольной лампы ручного тормоза; 77 — Колодка диагностики; 81 — Патрон подключения переносной лампы; 83 — Насос омывытеля ветрового стекла; 87 — Выключатель плафона освещения салона в передней двери; 89 — Лампа плафона освещения салона; 93 — Датчик указателя уровня и резерва топлива; 98/1 — Лампа габаритного огня; 98/2 — Лампа указателей поворотов; 98/3 — Лампа стоп-сигнала; 98/4 — Лампа света заднего хода; 99 — Лампа фонаря освещения номерного знака; 104 — Термовыключатель электровентилятора; 108 — Лампа заднего противотуманного огня; 112 — Электродвигатель стеклоочистителя заднего стекла; 113 — Злектродвигатель омывателя заднего стекла; 115 — Элемент нагревательный обогрева заднего стекла; 121 — Реле включения обогрева заднего стекла; 125 — Реле дополнительное; 126 — Реле включения дальнего света фар; 127 — Реле включения ближнего света фар; 129 — Реле стартера; 133 — Выключатель обогрева заднего стекла; 136 — Выключатель заднего противотуманного фонаря; 137 — Выключатель стеклоочистителя заднего стекла; 138 — Выключатель стеклоомывателя заднего стекла; 158 — Топливные форсунки; 159 — Часы; 168 — Реле задних противотуманных огней; 169 — Дополнительный сигнал торможения; 170 — Реле бензонасоса; 171 — Злектробензонасос; 172 — Регулятор холостого хода; 173 — Датчик положения дроссельной заслонки; 174 — Датчик детонации; 175 — Клапан продувки адсорбера; 176 — Датчик кислорода; 177 — Датчик абсолютного давления; 178 — Главное реле; 221 — Контроллер.

Электросхема ВАЗ-1111 с обозначениями

Перечень элементов, указанных на схеме:

1 — боковой повторитель указателя поворота, расположенный на переднем крыле;
2 — передний указатель поворота;
3 — головной прибор освещения;
4 — электрический мотор, служащий для привода крыльчатки охлаждения радиатора;
5 — предупредительный звуковой сигнал (клаксон);
6 — температурный сенсор, обеспечивающий включение крыльчатки системы охлаждения;
7 — моторчик привода насоса омывателя фронтального стекла;
8 — распределительный датчик системы зажигания;
9 — свинцово-кислотный аккумулятор;
10 — электромотор для пуска двигателя;
11 — контроллер системы зажигания;
12 — свечи, установленные в головке блока цилиндров;
13 — катушка системы зажигания;
14 — генератор переменного тока;
15 — индикатор температуры жидкости в рубашке охлаждения;
16 — контрольный сенсор, определяющий аварийное давление масла в двигателе;
17 — разъем для установки переносного светильника;
18 — контроллер работы стеклоочистителя;
19 — индикаторный сенсор уровня жидкости в системе гидропривода тормозов;
20 — концевой переключатель положения педали тормоза;
21 — мотор привода трапеции дворников на переднем стекле;
22 — электромагнит, расположенный в клапане карбюратора;
23 — концевой переключатель, отвечающий за работу сигналов включенной передачи заднего хода;
24 — контроллер стартера;
25 — реле управления работой фар (ближний свет);
26 — аналогичный узел для дальнего света;
27 — контроллер указателей направления поворота и «аварийки»;
28 — гнездо прикуривателя;
29 — переключатель скоростей моторчика системы отопления;
30 — дополнительный резистор, определяющий частоту вращения крыльчатки вентилятора отопителя;
31 — переключатель режимов работы внешнего освещения;
32 — блок плавких вставок;
33 — дополнительный защитный элемент для противотуманных ламп;
34 — контроллер управления обогревом заднего стекла;
35 — пусковое реле, необходимое для работы вентилятора системы охлаждения;
36 — управляющее реле для контрольного индикатора положения рычага стояночного тормоза;
37 — управление работой системы очистки заднего стекла (совместно с омывателем);
38 — переключатель режима работы обогрева стекла;
39 — клавиша задней «противотуманки»;
40 — индикатор открытой пусковой заслонки в карбюраторе;
41 — кнопка управления аварийной сигнализацией;
42 — замок зажигания;
43 — распределительное реле системы зажигания;
44 — мотор крыльчатки вентилятора системы отопления;
45 — указатель количества бензина в баке;
46 — переключатель салонного освещения, расположенный на центральной стойке;
47 — комбинация приборов;
48 — управление фронтальным стеклоочистителем;
49 — включение омывателя ветрового стекла;
50 — кнопка управления клаксоном;
51 — рычаг изменения режимов работы головного освещения;
52 — рычаг управления указателями поворотов;
53 — концевик, отвечающий за индикацию положения рычага стояночного тормоза;
54 — плафон внутрисалонного освещения;
55 — концевик, расположенный за кнопкой управления воздушной заслонкой карбюратора;
56 — моторчик привода насоса омывателя стекла на задней двери;
57 — кормовой блок-фонарь;
58 — противотуманный сигнал, расположенный на задней части машины;
59 — система подсветки регистрационного знака;
60 — нити обогрева стекла двери задка;
61 — мотор привода щетки кормового стеклоочистителя.

Указанные цвета соединительных проводов соответствуют заводской документации. Многие владельцы при ремонтах заменяют участки жгутов кабелями с изоляцией произвольного цвета. Из-за этого на некоторых автомобилях возникают сложности с идентификацией проводки.

Схема электровакуумного привода сцепления (ЭПС)

Рукоятка рычага коробки передач с контактом принудительного включения ЭПС;
Датчик скорости;
Электронный блок;
Коммутатор;
Катушка зажигания;
Переключатель режимов ЭПС;
Контрольная лампа ЭПС;
Трос сцепления;
Вилка привода сцепления;
Регулировочные гайки;
Вакуумная камера с электромагнитом;
Контргайка;
Трос вакуумной камеры;
Уплотнитель;
Рычаг (педаль) сцепления;
Ось;
Регулировочная гайка;
Контргайка; S1 — Концевой выключатель положения воздушной заслонки; S2 — Концевой выключатель положения акселератора.

Схема подключения реле 602.3747 к системе управления сцеплением автомобиля

А1 — Датчик скорости 351.3843; А2 — Катушка зажигания*; АЗ — Коммутатор системы зажигания*; А4 — Реле ЭПС 602.3747; HL1 — Лампа индикации включения воздушной заслонки типа А12-1,2*; HL2 — Лампа индикации тока электромагнита (контрольная лампа ЭПС) типа А12-1,2*; СВ1 — Аккумуляторная батарея*; L1 — Электромагнит типа 12.3747; S1 — Концевой выключатель положения воздушной заслонки*; S2 — Концевой выключатель положения акселератора**; S3 — Выключатель на рычаге КПП*; SA1 — Переключатель режимов ЭПС***; ПР1 — Предохранитель 8 А*.Примечание: * Штатно используемое оборудование на автомобиле Ока. ** Размыкание контактов происходит в начале хода педали акселератора. *** Положения клавишного переключателя SA1: 1 — ЭПС выключено; 2 — ЭПС включено; 3 — ЭПС включено, режим ТДУ включен.

К сведению автовладельцев

Достаточно часто процедура самостоятельной замены заканчивается фиаско, поскольку установка нового прибора не дает никакого результата, из-под него продолжается течь смазывающей жидкости.

Но тут дело вовсе не в кривизне ваших рук или отсутствии опыта ремонта. Если вы все сделали согласно инструкции, виновником сложившейся ситуации уже являетесь не вы, а сам датчик.

Потому ваша задача — взять купленный вами брак вместе с чеком и отправиться в магазин, где вы его приобрели. Сотрудники магазина обязаны вам обменять устройство, либо вернуть деньги. Конечно же, если чек вы не сохраните, вернуть деньги или поменять датчик вы не сможете согласно закону. Потому подумайте дважды перед тем, как выкидывать эту бумажку.

Еще один важный совет — избегайте подобных покупок на так называемых стихийных рынках. Именно там сосредоточено наибольшее количество подделок и бракованных устройств. Есть множество надежных, сертифицированных точек по продаже автозапчастей. Если же обратиться на СТО для замены датчика, придется заплатить больше, чем при самостоятельном ремонте, однако вам будет предоставлена гарантия качества. Своего рода защита от подделки.

Распространенные неисправности электрооборудования

Распространенные проблемы с электрооборудованием на ВАЗ-1111 и 1113:

Выход из строя приборов внешнего освещения. Распространенной причиной поломки является перегорание нити лампы, узел необходимо заменить. Если лампочка цела, то возможен дефект в электропроводке, из-за которого возникает короткое замыкание и выходит из строя предохранитель. Плавкая вставка меняется на идентичную по номиналу, использовать детали, рассчитанные на больший ток запрещено. Также недопустимо устанавливать самодельные перемычки («жучки»), поскольку это может стать причиной пожара. Если происходит повторное перегорание, то требуется провести проверку цепи и устранить неисправность проводки.
Обрыв провода встречается в точках, где изоляция подвержена изгибам или трению о движущиеся поверхности. Примером такой точки является стык двери и кузова. Поврежденные участки требуется заменить на изделия из аналогичного материала с идентичным сечением.
Окисление контактных поверхностей из-за попадания влаги или агрессивных жидкостей (например, электролита из батареи). Требуется очистить поверхности до металла, восстановив передачу электрического тока.
Поломка реле, связанная с подгоранием контактов или обрывом катушки. Узел не подлежит ремонту, меняется на новый. При быстром повторном выходе из строя требуется проверка электрики машины в автосервисе.
Внезапный разряд батареи связан с внутренним замыканием или утечкой тока. В зимнее время частично заряженная батарея может потерять емкость из-за низкой температуры воздуха. Требуется зарядить аккумулятор и проверить состояние проводки. В случае необходимости источник тока необходимо заменить.
Пульсирующая работа ламп внешнего освещения с непривычно ярким свечением указывает на поломку реле-регулятора на генераторе. Для ремонта требуется снять узел и заменить вышедшие из строя компоненты.
Недостаточная зарядка батареи (при работающем двигателе не гаснет контрольная лампа). Причиной может быть износ щеток или коллектора, недостаточное натяжение приводного ремня. Требуется отремонтировать генератор, поскольку заряда батареи хватит на 150-200 км пути в дневное время суток.
Плохой контакт между концами цилиндрических предохранителей и подпружиненных элементов в монтажном блоке. Возникает в силу конструктивных особенностей узла. Многие владельцы, устав бороться с дефектом, устанавливают самодельные блоки для ножевых вставок. Обычно используется коротка секция от ГАЗ-3110, рассчитанная на 13 посадочных мест. Встречаются собранные своими руками узлы, рассчитанные на предохранители и реле.
