Как правильно распиновать разъем фары на ваз 2110: шаг за шагом

Требования к проводке при установке реле ближнего света ВАЗ 2110

При установке реле ближнего света ВАЗ 2110 важно соблюдать определенные требования к проводке, чтобы обеспечить надежную и безопасную работу системы освещения. Вот некоторые из них:

Использование качественных проводов: при выборе проводов для подключения реле ближнего света необходимо обращать внимание на их качество

Рекомендуется использовать провода с высокой надежностью изоляции, способные выдерживать высокую нагрузку.

Корректное подключение проводов: важно корректно подключить провода к соответствующим контактам реле ближнего света и к источнику питания
Неправильное подключение может привести к нестабильной работе системы или даже повреждению проводки.

Избегание перегрева проводов: при установке реле ближнего света необходимо обеспечить надежное крепление проводов и избегать их перегрева. Перегрев проводов может возникнуть из-за неправильного подключения или из-за повреждений в проводке, которые могут вызвать повышенное сопротивление.

Защита проводки от повреждений: провода, подключенные к реле ближнего света, должны быть надежно защищены от механических повреждений, а также от воздействия влаги и других неблагоприятных условий эксплуатации

Для этого можно использовать специальные кабельные каналы или трубки.

Правильная длина проводов: при установке реле ближнего света следует использовать провода оптимальной длины. Слишком короткие провода могут ограничить возможность перемещения компонентов, а слишком длинные провода могут вызвать потерю сигнала или повышенное сопротивление.

Соблюдение этих требований поможет обеспечить надежную и безопасную работу реле ближнего света ВАЗ 2110, а также предотвратить возможные поломки или повреждения проводки.

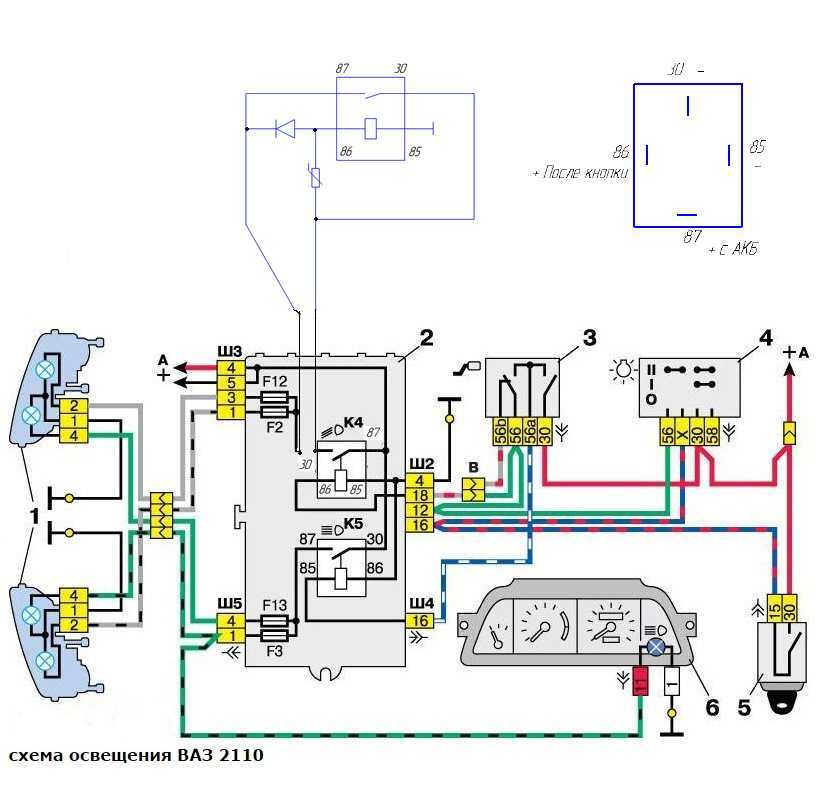

Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1) Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2) От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3) Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

4) Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5) Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6) Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7) Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”, который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение ПТФ.

Минус и провод включения ПТФ.

Несколько вариантов, откуда протянуть провод управления ПТФ.

1) От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

2) От габаритов с дополнительной кнопкой. Тогда включение габаритов лишь подает питание на кнопку, а уже сама кнопка включает ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем два провода, удлиняем и выводим на кнопку включения фар

Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
Для правильного подключения ПТФ, важно знать, что левый выход располагается около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

Особенности ПТФ отличие от головных фар

Итак, основной задачей противотуманных фар является освещение дороги в условиях плохой видимости (дождь, снег, туман и т.д.). Однако, в отличие от головного света, есть особенности.

Прежде всего, ПТФ должны иметь максимально четкую верхнюю светотеневую границу, а также пучок света должен быть строго внизу и оказываться максимально широким. Если эти условия не соблюдены, это может стать проблемой как для водителя ТС, так и для других участников дорожного движения, которые движутся по встречной полосе.

Еще отметим, что даже если в головных фарах стоит самая мощная лампа, особенности, назначение и место установки таких фар не позволяет эффективно освещать дорогу в туман или в дождь.

Дело в том, что головной свет должен как можно дальше освещать дорогу, не слепить встречных водителей и захватывать обочину. Однако в условиях ограниченной видимости ни дальний, ни ближний свет не справляются с такой задачей. Причина — мощный световой поток отражается от частиц влаги, перед водителем появляется мутная «стена». Особенно это заметно при включении дальнего света.

В свою очередь, качественные ПТФ отличаются меньшей мощностью, а сама оптика выполнена и установлена так, чтобы свет туманок буквально «пробивал» влагу и туман. Главный секрет в том, что обычно туман не касается земли, а противотуманные фары стоят максимально низко.

С одной стороны, туманки светят не так ярко и далеко, как головной свет, однако в условиях плохой видимости именно они освещают несколько метров дороги перед автомобилем. Главное, соблюдать правила установки ПТФ и настройки такой оптики.

В двух словах, существуют четкие нормы и стандарты, которых нужно обязательно придерживаться при установке. Дополнительные регулировки позволяют выставить туманки так, чтобы световой поток ложился на дорогу, не слепил водителя, не формировал «стену» в тумане перед автомобилем и т.п.

При этом важно понимать, что дешевые и некачественные ПТФ, а также неправильно установленные противотуманные фары ВАЗ или любого другого авто будут слепить встречные автомобили, однако не способны осветить дорогу в полной мере

По этой причине во время подбора туманок, в первую очередь, нужно уделять данной оптике особое внимание.

Измененяем вид оптики (тюнинг)

Автолюбители часто производят тюнинг фар авто, улучшая внешний вид. Качественно выполненный тюнинг придает машине модный вид и красоту. Если грамотно подобрать аксессуар, внешность десятки меняется основательно.Самый популярный среди автолюбителей — тюнинг передних фар в виде тонирования. Его проводят разнообразными способами, практически не влияющими на яркость и качество освещение дороги. Виды тонировки передних фар:

Окраска маски передних фар;
Окраска стекол;
Тонирование стекла пленкой.

Процесс такой тонировки лучше всего покажет видео. Для тех, кто не хочет самостоятельно покрасить или тонировать фары, есть фары ProSport. Продаются они уже черными либо хромовыми. Надо лишь установить их вместо штатных фар. Только они не могут похвастаться высоким качеством или ярким светом.

Ремонтируем осветитель без разборки

Можно защелкнуть шарик в пластмассу на конце «вертушки» не снимая стекло, через отверстия лампочек с задней стороны осветителя:

Просверливаем отверстие строго напротив защелки наверху фары;
Вставляем отвертку в отверстие;
Закрепляем цангу на шарик корректора;
Заклеиваем просверленное нами отверстие;
Прикрепляем по навесной петле от мебельного шкафа (петли 5-6сантиметров длинной, с отверстиями крепления и с вырезом сверху, на который она крепится) на каждый выломанный узел корректора;
Заводим навес в прорез винта регулировки;
Смещаем винт, чтобы прорез очутился в узком месте навеса;
Придерживая навес, выкручиваем винт до упора с усилием. Так фиксируется навес, который требуется расположить в горизонтальном положении;
Электродрелью, используя сверло 3-х миллиметровое сверло, делаем отверстие в основании осветителя там, где отверстие есть на навесе;
Закручиваем в отверстие укороченный саморез, чтобы не достал до отражателя дальнего света. Данная прорезь закрепляет винт регулировки надежно, сломать снова получится.

Указатели поворота

Указатели поворота (левые или правые) включаются подрулевым переключателем. Режим аварийной сигнализации (мигают все указатели поворота) включается при нажатии на соответствующую кнопку. Мигание ламп в этом режиме обеспечивается реле-прерывателем КЗ типа 493.3747 в монтажном блоке. При перегорании одной из ламп указателя поворота частота мигания оставшихся ламп и контрольной лампы удваивается. В нормальном режиме частота мигания должна составлять 90±30 циклов в минуту при температуре окружающего воздуха от -40 до +65°С и напряжении от 10,8 до 15 В.

Уважаемые покупатели, во избежание ошибок при отправке разъема передней фары 2110-3711010РХ в сборе с проводами, в строке «Комментарий» указывайте для какой фары BOSCH или Автосвет , модель вашего автомобиля, год выпуска.

В любом автомобиле оптика играет важную роль, поскольку именно от качества освещения дорожного покрытия в темное время суток зависит безопасность водителя. Соответственно, из-за этого многие автолюбители периодически проверяют фары, чтобы обеспечить более лучшее освещение.

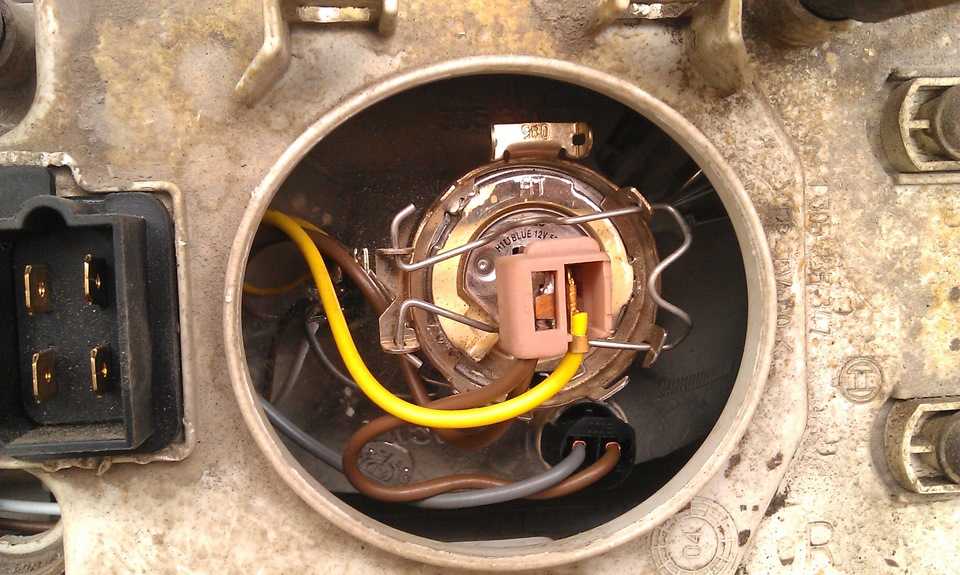

При замене лампочки в фарах автомобилей ВАЗ 2110—2112, обычно автолюбитель видел удручающую картину: вся изоляция одубевшая, контакты окислены и жилы проводов ломаются после каждой замены ламп, пластмассовые «патроны» под световые габариты крошаться и нет должного контакта.

Всему виной, это ежедневная нагрузка на передние фары : перегрев контактной части из-за малого сечения и продолжительной работы.

Разъёмы 0301050014РХ с проводкой в сборе, предназначены для подключения лампы дальнего и ближнего света, а также лампы габаритного света в передней фаре BOSCH автомобилей семейства ВАЗ 2110—2112, через передний (подкапотный) жгут.

Указатели поворотов «Бош» и «Автосвет» не взаимозаменяемы. При установке фар другого производителя придется потратиться также на «поворотники».

Разъём 0301050014РХ передней фары в сборе ВАЗ 2110 BOSCH с проводами, обладают высокой стойкостью к неблагоприятным воздействиям внешней среды (повышенной влажности, соляных растворов, масла, бензина и их испарений, агрессивных моющих средств). В разъемах с проводами «Cargen» используются провода с медными жилами, сечением от 0,5 мм до 6 мм.

Лампы, применяемые на автомобиле ВАЗ 2110, 2111, 2112 (Жигули)

Наименование

Обозначение по ГОСТ

Обозначение по ЕЭК

Мощность, Вт

Позиция на фото

Лампа противотуманной фары

Лампа бокового указателя поворота

Задний наружный фонарь:

Задний внутренний фонарь:

Лампа фонаря освещения номерного знака

Лампа фонаря освещения багажного отсека

Лампа плафона освещения салона

Лампа фонаря освещения вещевого ящика

Лампа подсветки комбинации приборов

Контрольная лампа комбинации приборов

Лампа плафона индивидуального освещения

Лампа подсветки прикуривателя

Лампа подсветки блока управления отопителем

Лампа подсветки рычага управления заслонками системы вентиляции и отопления

Лампа подсветки символов выключателей

Разъём 0301050014РХ в сборе для передней фары ВАЗ 2110 BOSCH в автомобилях ВАЗ 2110—2111-2112 — удовлетворяет запросам потребителей и соответствует с требованиями ГОСТ Р51814.1-2004 (ИСО/ТУ 16949:2002).

Замена жгута проводов 2110-3711010РХ, находящейся в передней фаре BOSCH, соединяющаяся с передним жгутом через разъём «мама» в автомобилях семейства ВАЗ 2110—2112, может производиться самостоятельно, не обращаясь в специализированные сервисы обслуживания.

Так как для передних фар в зависимости от производителя, идут разные разъемы в сборе, просим Вас во избежание ошибок при заказе » В корзине/ в строке комментарий к заказу» указывать модель своего авто, производителя фар Например «ВАЗ 2110, BOSCH»/

Другие артикулы товара и его аналогов в каталогах: 0301050014РХ, 2110-3711010РХ.

ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 с Блок — фарой BOSCH .

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно жгут проводов передней фары BOSCH на автомобиле семейства ВАЗ 2110—2112.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Свежие записи
- Опасность дремоты за рулем
- ОСАГО. Полезная информация для новичков
- Для чего нужна компьютерная диагностика авто?
- Выбор аудиосистемы для автомобиля
- Транспортное средство с высокой проходимостью

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Схема подключения

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

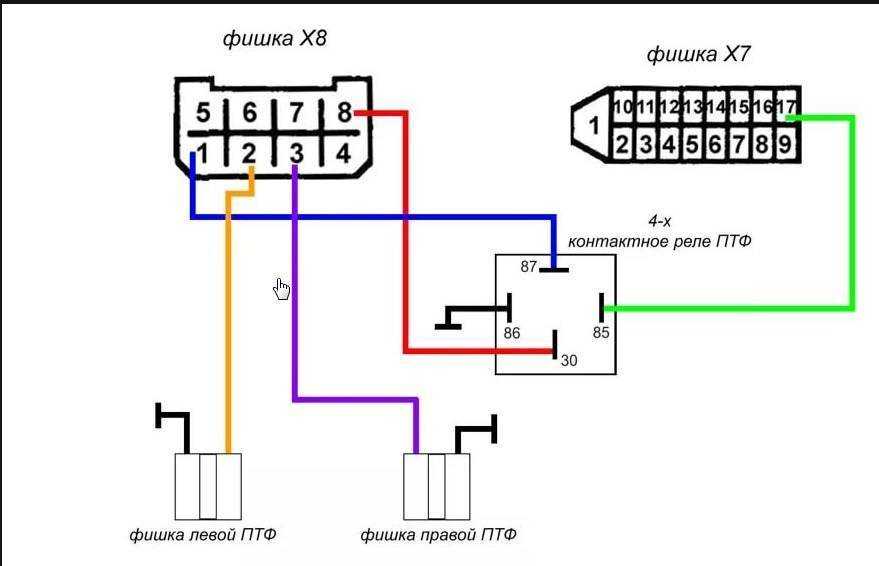

Схема подключения ПТФ выглядит следующим образом.

Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

https://youtube.com/watch?v=t0ysCPFw_WA

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

Загрузка …

Замена деталей фары

В некоторых случаях полная замена фар может не потребоваться, порой поломки можно устранять, заменяя детали фар.
Довольно часто владельцы автомобилей замечают, что при движении автомобиля заметно дрожание света. Это может быть из-за дребезжания отражателя.Чтобы устранить дрожание света необходимо проверить:

расположение отражателя на месте в защелке;
наличие тяг регулировочного болта;
упор в посадочные углубления штока гидрокорректора;
провисание нити (местами меняются лампы дальнего и ближнего света);
целостность трубки гидрокорректора.

Более удачными методами устранения дрожания являются:

замена гидроколлектора на электрокорректор;
наращивание длины штока гидрокорректора для натягивания пружины.

Колпачки могут заменять пластиковым дюбелем длинной 8 миллиметров; колпачком, который можно сеять с тормозного штуцера; другим пластиковым колпачком.Делается это в таком порядке:

из осветителя вынимается гидрокорректор;
на шток корректора плотно вдевается колпачок, не позволяя ему соскакивать вовнутрь;
корректор устанавливается в посадочное гнездо.

Замена гидрокорректора фары 1-ый способ

Гидрокорректор фары

Также часто случает поломка гидрокорректора фары, из-за чего перестает работать регулировка и опускается отражатель. Корректировку светового пучка приходится производить достаточно часто, в особенности, при сильной загрузке багажника машины, когда свет направлен в глаза водителей машин, которые движутся навстречу вам.Ремонт гидрокорректора фары занимает немного времени:

Сначала откручивается крепеж фар и снимается;
Фара разбирается: аккуратно снимаются стекла и металлические скрепки;
С помощью ножа стекла очищаются от герметика;
Срезается выпуклый профиль на стекле;
С оборотной стороны откручиваются саморезы;
Вынимается бумажный отражатель.

Такие же действия выполняются с 2-мя пластиковыми розочками от 2-х «вертушек», фиксирующих отражатель. В процессе ремонта сломанная защелка заменяется прокладкой, не позволяющей хорошо чувствовать, что регулировка упирается в крайнем положении.

В результате есть вероятность, вновь пережать корректор.

После выполнения необходимых действий фара собирается в порядке, обратном разборке.

Замена гидрокорректора фары 2-ой способ

Также есть второй способ отремонтировать гидрокорректор.Для этого:

На винтах регулировки нарезается резьба (метрическая 3);
Винты закручиваются в осветитель, потом одеваются шайбы;
Вынимаются пластиковые крепления;

Замена гидрокорректора фары ваз

Надевается планка с размещенными на ней модулями ближнего и дальнего света;
Сверху надевается: шайба, на шайбу пружина, поверх которой надевается еще одна шайба. Стоит использовать контргайки;
Все закручивается;
Конструкция фиксируется с помощью анаэробного герметика.

Ремонт осветителя

Осветитель можно отремонтировать и без необходимости производить разборку. Шарик можно защелкивать в пластмассу на конце «вертушки» через отверстие ламп с задней стороны осветителя, не снимая стекло.Итак:

Сначала просверливается отверстие четко напротив защелки наверху фар;
В сделанное отверстие вставляется отвертка;
На шарик корректора закрепляется цанга;
Затем просверленное отверстие заклеивается;
По навесной петле от мебельного шкафчика (петли длиной 5-6 сантиметром, с вырезом сверху и отверстиями крепления, куда она крепится) прикрепляется на все выломанные узлы корректора;
Навес заводится в прорез регулировочного винта;
Винт смещается, чтобы прорез оказался в узком участке навеса;
Придерживая навес, винт выкручивается до упора с усилием. Так происходит фиксация навеса, который необходимо размещать в горизонтальном положении;
С помощью электродрели, пользуясь 3-миллиметровым сверлом, в основании осветителя делаются отверстия там, где на навесе имеются отверстия;
В отверстие закручивается укороченный саморез так, чтобы он не доставал до отражателя дальнего света. Такая прорезь позволит надежно зафиксировать регулировочный винт, сломать который вновь не получится.

Перед проведением работ рекомендуется посмотреть данное видео, где показывается, как заменить фару на Ваз 2115, что полностью схоже с десяткой.

https://youtube.com/watch?v=2etXMEe8cnY

заменить стекла фары

Ремонт

Устройство фары несложное, некоторые виды ремонта автолюбитель вполне может провести самостоятельно по шагам. Разборка фонарей ВАЗа:

При помощи ножа снимают стекло.
Отверткой откручивают болты отражателя.
Сзади вынимают все провода и пружину гидрокорректора.
Потянув на себя, извлекают модуль.

После 3–5 лет задние огни, как и передние, требуют капитального ремонта или полной замены. Как заменить фару ВАЗ 2110:

Отсоединить минус от аккумулятора.
Открутить решетку радиатора от авто.
Открутить болты крепления блока.
С обратной стороны найти колодки проводов и отсоединить их.
Извлечь гидрокорректор.
С наружной стороны фарного блока снять накладку.
Открутить сам блок, снять его с автомобиля.

Ремонт гидрокорректора также можно провести самостоятельно. Блок — уязвимая деталь головной оптики ВАЗ 2110. Алгоритм следующий:

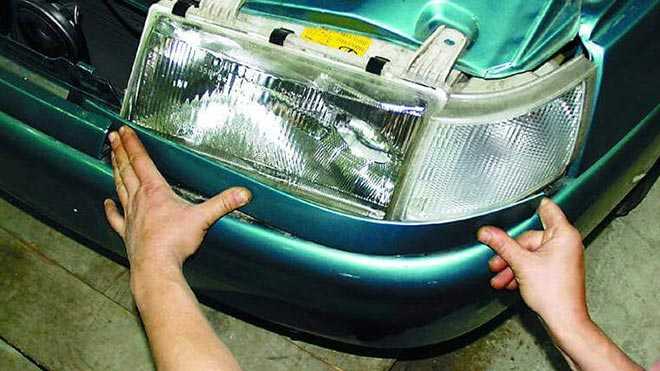

Демонтировать фару.
Достать из нее лампочки.
Вытащить стекло (закреплено на герметик).
Снять пружину с отражателя.
Вынуть отражатель.
Определить изношенную деталь и заменить ее.

Чаще всего поломка заключается в треснувшей пластмассовой части детали либо в лопнувшей пружине. Сборка ведется в обратной последовательности.

Правильный монтаж и подключение противотуманных фар ВАЗ 2110 и его модификаций

Не все модели десятого ряда ВАЗ оснащены заводскими противотуманными фарами. Если водитель самостоятельно проводит тюнинг дополнительного освещения, у него есть три варианта решения этой проблемы:

Купить передний бампер с уже установленными противотуманными фарами. Их лишь остаётся подключить к автомобильной сети.
Купить передний бампер с готовыми штампованными гнёздами под установку ПТФ. В этом случае нужно правильно подобрать комплект противотуманных фар и самостоятельно смонтировать их.
Проделать самому в пластике отверстия под ПТФ, закрепить противотуманки и подключить их в сеть автомобиля. Этот вариант позволяет опытному водителю устанавливать на модельный ряд ВАЗ 2110 противотуманки от иностранных авто.

Требования Правил дорожного движения не содержат обязательного условия установки ПТФ на автомобилях, поэтому отечественные производители не всегда ставят противотуманки на сборочном конвейере. Но есть ГОСТ 8769–75 и ГОСТ 41.48–2004, которые регламентируют количество, расположение и порядок включения всех осветительных приборов, в том числе противотуманных фар.

Требования к монтажу ПТФ

Противотуманные фары устанавливаются согласно определённым правилам:

количество — 2 штуки;
не ближе 25 см к поверхности дорожного покрытия;
не больше 40 см от внешнего контура фар;
гнёзда для противотуманок должны располагаться ниже верхней точки гнезда фары ближнего света;
углы прямой видимости ПТФ должны составлять: в вертикальной плоскости 5о+5о, в горизонтальной — 45о+10о.

Расположение двух ПТФ в передней нижней части автомобиля должно отвечать требованиям ГОСТ 41.48–2004 (пункт 6.3)

Современные марки транспортных средств, как правило, оснащены ПТФ, которые устанавливают сами производители. Для этого на переднем бампере предусматриваются специальные гнёзда. Если противотуманки там не стоят, то отверстия закрыты заглушками, которые легко снимаются.

Если монтаж ПТФ не предусмотрен комплектацией автомобиля, заводские штампованные отверстия для установки противотуманных фар закрываются заглушками на двух винтах

Первые выпуски ВАЗ 2110, 2111 и 2112 не были оснащены отверстиями для установки противотуманных фар, поэтому гнёзда нужно размечать и вырезать собственноручно, с учётом вышеизложенных требований.

Подготовка к установке

Самостоятельное подключение ПТФ на ВАЗ 2110, 2111 и 2112 подразумевает наименьшую разборку передней части автомобиля (желательно без снятия переднего бампера) и передней панели (торпеды). Поэтому прежде чем покупать готовый комплект противотуманок, следует выяснить:

какая торпеда стоит на вашем автомобиле;
есть ли штампованные отверстия под них в переднем бампере, какова их форма, а также способ крепления ПТФ.

Действовать нужно внимательно, чтобы не создать себе лишних трудностей. Если гнёзд под противотуманки в пластмассовом бампере нет, то их легко проделать с помощью дрели, нагретой пластинки из металла или выпилить ручным лобзиком. Главное, правильно разметить под размер готового комплекта ПТФ с креплениями, учесть криволинейность бампера, структуру материала (хрупкий, мягкий, твёрдый).

Сделать самостоятельно гнездо в бампере можно с помощью дрели и тонкого сверла диаметром 2–3 мм, часто располагая отверстия по контуру

Часто задаваемые вопросы

1. Какая распиновка кабелей блока фары на ВАЗ 2110?

Распиновка кабелей блока фары на ВАЗ 2110 зависит от типа установленных фар. Обычно, у блока фары на ВАЗ 2110 есть несколько разъемов и каждый разъем служит для подключения отдельной функции фары, такой как ближний свет, дальний свет, поворотный сигнал и т. д. Чтобы определить правильную распиновку кабелей, рекомендуется обратиться к схеме электрооборудования автомобиля, которую можно найти в сервисной книге или с помощью специализированных ресурсов в сети.

2. Какие инструменты нужны для распиновки кабелей блока фары на ВАЗ 2110?

Для распиновки кабелей блока фары на ВАЗ 2110 вам понадобятся следующие инструменты:

Отвертка с плоскими и крестовыми шлицами;
Набор ключей для разъемов;
Мультиметр для проверки электрических цепей.

Используя эти инструменты, вы сможете отсоединить разъемы, проверить проводку и правильно подключить кабели в соответствии с требованиями.

3. Как проверить работу блока фары на ВАЗ 2110?

Для проверки работоспособности блока фары на ВАЗ 2110 можно выполнить следующие шаги:

Убедитесь, что фары и зажигание выключены.
Проверьте качество контактов и проводов, убедитесь, что они не повреждены и надежно подсоединены.
Включите зажигание и проверьте, работает ли блок фары. При необходимости, замените перегоревшие лампочки.
Включите ближний и дальний свет, проверьте правильность их работы.
Проверьте работу поворотных сигналов и других функций фары.

Зачем нужны противотуманные фары

Туман — это приземлённое клубящееся облако, состоящее из мельчайших капелек воды, взвешенных в атмосфере. При сплошном «молоке» освещение дорожного полотна фарами приводит к тому, что рассеянные пучки света частично отражаются от капелек и ослепляют водителей. Свет не может проникнуть сквозь туман на большое расстояние, поэтому видимость резко снижается.

Главное предназначение противотуманных фар (ПТФ) — формирование правильного направления светового потока. Его можно представить в виде параллелепипеда — широкого по горизонтали и узкого по вертикали. Этот световой поток стелется по поверхности дорожного полотна, под туманом. Дополнительные ПТФ предназначены именно для создания низкого яркого освещения над проезжей частью автодорог при неблагоприятных метеоусловиях.

Противотуманные фары формируют яркий поток света, который направлен низко над дорожным полотном

При тумане или обильных осадках водитель видит перед собою «стену» из отражённых лучей, сквозь которую с трудом угадываются дорожное покрытие и обочина. Давно подмечено, что туман над землёй зависает с зазором до полуметра, поэтому фонари, смонтированные внизу и светящие под дымную пелену, гораздо лучше основных фар освещают дорогу.

Сильный дождь и обильный снег падают стеной до самой земли, поэтому для лучшей освещённости дороги при плохих метеоусловиях важен сконцентрированный поток света на малой высоте (до 50 сантиметров) жёлтого или белого света. Этот спектр излучения обладает максимальной интенсивностью энергии потока в сравнении с плотностью освещения зелёными, синими или фиолетовыми лучами.

Автомобили ВАЗ 2110 с противотуманками не только выглядят более привлекательно, но и способствуют безаварийной езде в сложных дорожный условиях
