Всем привет, может комунибудь будет интересно мой вариант подключения габаритов в поворотники.После установки зеркал хотел чтобы зеркала горели как габариты и в тоже время моргал повторитель, после недели мучений и поиска правельной схемы добился нужного результата.

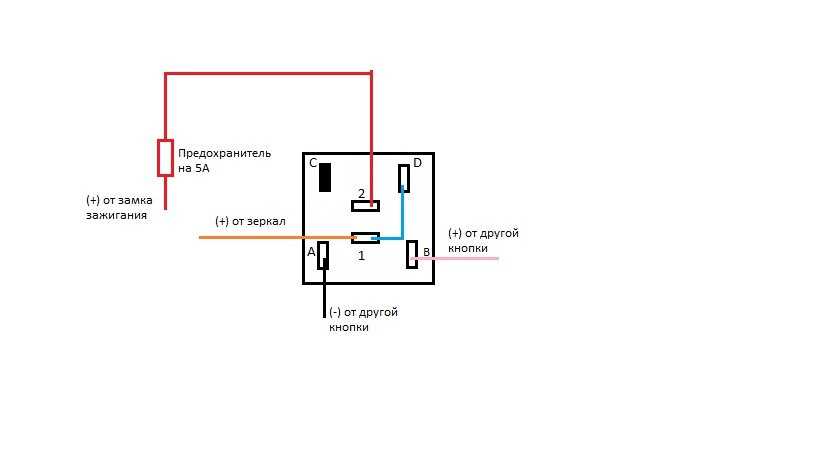

Схема из 2х 5 контактных реле, каждое реле на свое зеркало, нечего сложного, минус на повторители запитал из гитары (синей с черной полоской левый поворотник, просто синий правый поворот) + габаритов брал с крутилки включения света (колодка под номером 6) поворотник в зеркале и поворотник в фаре срабатывают одновремено.

схема

2 реле 5 контактных

гитара, находится под рулевым кожухом(где ручка включение поворотников)

Воспользывался случаем и проклеил рулевой кожух или как его правельно… а то скрипел и бринчал на кочках)

стп и битопласт

www.drive2.ru

Как установить противотуманные фары на ВАЗ 2109?

Затем начинается редактирование. Для его выполнения необходимо предварительно установить фары в намеченном месте. Далее возьмите провод и подключите его к правой противотуманной фаре (положительный полюс). Провести трос в моторный отсек и привязать к проводке под радиатором. Отнесите его к левой противотуманной фаре ВАЗ 2109, а затем соедините с ее фонарем. Утеплить все оголенные участки, для этого лучше использовать термоусадку.

Подключение к стандартному монтажному блоку 2109

Далее провод необходимо подвести к месту установки электромагнитного реле, где используются нормально разомкнутые контакты для подачи напряжения на противотуманные фары ВАЗ 2109. Преимущество от АКБ приходит на выход через предохранитель на 16 Ампер, со второго его снимут и перейдут к противотуманным фарам, включенным параллельно.

К контактам катушки реле подключаются два провода: один сразу на массу, а второй на кнопку в салоне. Теперь осталось только подать отрицательное питание как на противотуманные фары ВАЗ 2109, так и на второй контакт кнопки применить преимущество от замка зажигания (исключить включение противотуманных фар при выключенном зажигании).

Подключение ПТФ – схема на любой автомобиль

Теперь еще хочу отправить визуальное уведомление о включении противотуманных фар ВАЗ 2109 на приборной панели. К сожалению, не во всех модификациях есть индикатор, встроенный в панели. Но можно схитрить: если у вас есть карбюратор и есть сигнальная лампа, сигнализирующая об ошибке двигателя, вы можете ее использовать (как опция – индикатор отстегнутого ремня безопасности).

Эту лампу необходимо включить в разрыв провода, идущего к замку зажигания. У вас получится замкнутая цепь, но при выходе из строя реле сигнальной лампы или катушки противотуманные фары на ВАЗ 2109 не включатся.

Установка противотуманных фар ВАЗ 2109 обеспечит безопасное передвижение по ночным трассам, особенно на скорости. Противотуманные фары просто не заменяются в непогоду, туман, снег и сильный дождь, а также при уличном освещении. Если вы продолжите использовать дальний свет в тумане, вы рискуете получить ослепительный эффект. Как установить противотуманные фары ВАЗ 2109, нам расскажут специалисты.

Установка противотуманных фар ВАЗ 2109 требует наличия соответствующих запчастей и материалов, которые, кстати, можно приобрести уже в готовом комплекте. В этот набор входят:

– реле с замком и проводами, уже пропущенными через клеммы;

– на концах провода от реле есть как узкая клемма, так и клемма с массой, где есть специальное отверстие;

– В комплекте также идут силовые кабели от монтажного блока к фаре. Концы этих проводов также обжимаются клеммами. На другом конце провода есть колодки. Один провод колодки подключается к противотуманной фаре, второй – к массе.

Блок предохранителей нового образца ВАЗ 2109

1. 8А Резервный предохранитель2. 8А Резервный предохранитель3. 8А Резервный предохранитель4. 16А Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки5. 3А Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза6. 8А Выключатель и лампочки стоп-сигнала, плафон подсветки салона7. 8А Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка8. 16А Клаксон, выключатель клаксона, электромотор вентилятора радиатора9. 8А Лампа левых габаритов, лампа левых задних габаритов10. 8А Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок11. 8А Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки12. 16А Прикуриватель, розетка для лампы переноски13. 8А Дальний свет правой фары14. 8А Дальний свет левой фары, контрольная лампа дальней оптики15. 8А Ближний свет правой фары16. 8А Ближний свет левой фары

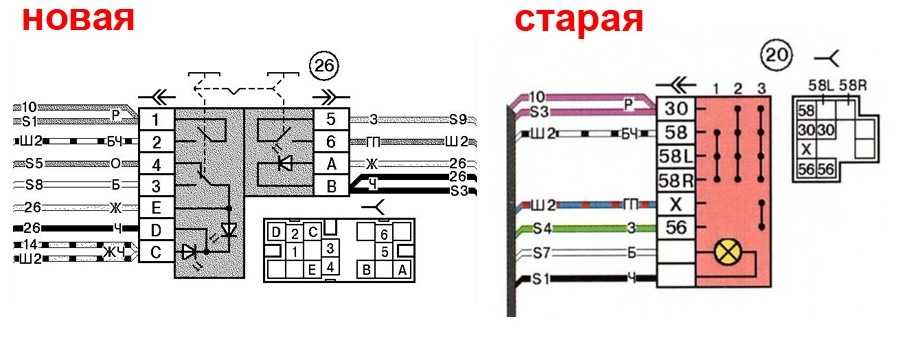

Кнопка габаритов ВАЗ 2109: схема подключения и решение проблем

Распиновка кнопки габаритов ВАЗ 2109

Кнопка габаритов ВАЗ 2109, как и любая другая кнопка, имеет свою распиновку.

Пин	Описание
1	Питание (+12В)
2	Сигнал на Центральный блок предохранителей (ЦБП)
3	Общий (-)

Таким образом, чтобы подключить кнопку габаритов ВАЗ 2109, нужно подать питание на первый пин, подключить второй пин к ЦБП, а общий провод соединить с третьим пином.

Решение проблем с кнопкой габаритов ВАЗ 2109

Если кнопка габаритов ВАЗ 2109 перестала работать, прежде всего следует проверить ее подключение.

• Убедитесь, что питание подается на первый пин.
• Проверьте, правильно ли подключен второй пин к ЦБП.
• Убедитесь, что общий провод соединен с третьим пином.

Если подключение в порядке, то возможно, причина неисправности кнопки кроется в ее самой.

• Проверьте состояние кнопки. Возможно, контакты окислились или сломались.
• Если кнопка исправна, проверьте ЦБП — возможно, проблема с габаритами кроется именно в нем.

Соблюдая правильную распиновку и внимательно проверяя подключение, можно решить проблемы с кнопкой габаритов ВАЗ 2109 и пользоваться ею без проблем.

По каким причинам реле стартера может выйти из строя?

Чаще всего поломка данного устройства вызывается подгоранием его контактов. Явления весьма распространенное, обусловленное тем, что через реле проходит ток с большой силой (от 80 до 300 А). Из-за этого может образоваться искровой промежуток, который и становится причиной подгорания контактов. Это в свою очередь приводит к малой проводимости электрической энергии.

Также нередко на втягивающем реле отмечается обрыв обмотки. В тех случаях, когда такая беда случается в середине обмотки, водителю ничего не остается, как купить и установить новое устройство. А вот, когда обрыв возникает в зоне спайки обмотки и контакта, ситуацию можно исправить, заменив поврежденный участок.

Переделка кнопки ближнего света

Она, как абразив, повышает силу трения, которая создает сопротивление движению стекла.

Установка ПТФ обеспечивает лучшее освещение обочины и боковой разметки, снижая риск съезда с дороги Некоторые автомобилисты придерживаются ошибочного мнения, считая, что противотуманные фары с высокой эффективностью освещения могут быть только жёлтого цвета. Эти пазы имеют свойство забиваться грязью.

Это позволило свести к минимуму дополнительные детали и упростило конструкцию.

Возникает всем известная ситуация — ослепление водителей встречных транспортных средств, что повышает риск возникновения ДТП. Это связано с геометрией механизма подъема. Действительно ли это так?

Ручные стеклоподъемники

Клипсы установлены по всему периметру двери в количестве 8 штук. Стоимость замены Замена стеклоподъемников ВАЗ обходится дешевле, чем установка электрических механизмов взамен ручных.

Проблем они создают меньше электрических, но неудобство их использования заключается в том, что находясь на водительском месте, невозможно открыть окно с пассажирской стороны, не отвлекаясь от вождения. Передний левый стеклоподъемник быстрее выходит из строя по причине более частого использования.

Регистрация

Расположение реле и предохранителей старого образца 1 — реле включения очистителя фар К6 ; 2 — реле времени омывателя заднего стекла К1 ; 3 — реле прерыватель указателей поворота и аварийной сигнализации К2 ; 4 — реле стеклоочистителя К3 ; 5 — контактные перемычки на месте реле контроля исправности ламп; 6 — реле включения обогрева заднего стекла К10 ; 7 — запасной предохранитель; 8 — реле включения дальнего света фар К5 ; 9 — реле включенния ближнего света фар К11 ; 10 — предохранитель; 11 — реле включения электродвигателя вентилятора системы охлаждения двигателя К9 ; 12 — реле включения звукового сигнала К8. В салоне в удобном для водителя месте устанавливается кнопка включения ПТФ Со штатной передней панели снимается решётка с динамиком. Для подсветки кнопки ЦЗ 4. На водительской двери есть блок кнопок, которые управляют всеми стеклами, имеющими электрическое подключение стеклоподъемников ВАЗ

Он состоит из ролика и редуктора, который вращается либо рукояткой, либо электродвигателем при наличии электрической схемы у стеклоподъемника ВАЗ Верхнюю часть получившихся колодок заливаем силиконом. К блоку предохранителей от реле противотуманок протягиваются упомянутые провода. Как победить данную проблему я пока не придумал, поэтому микропереключатель я пока отключил и пользуюсь кнопкой ЦЗ. Отсутствует 8. ВАЗ 2110,11,12 ПОДКЛЮЧЕНИЕ ПЕРЕДНИХ ПРОТИВОТУМАННЫХ ФАР ПО ШТАТНОМУ

https://youtube.com/watch?v=1blkkgGJwZg

Не горят задние фонари ВАЗ 2109 — ремонт и доработка

Функционирование задних фонарей любого автомобиля по причине обеспечения безопасности на дороге является необходимым. Эти устройства сзади машины выполняют осветительную и информационную функцию (предупреждают участников дорожного движения о движении авто).

• освещение заднего хода;
• габаритное освещение;
• стоп-сигналы;
• поворотники;
• аварийную сигнализацию.

Фары заднего вида для ВАЗ 21099

Строение осветительных устройств таково:

• корпус, выполненный преимущественно из пластика (в некоторых случаях — из стекла);
• ламподержатель;
• защелка для удерживания проводов;
• рассеиватель световых лучей для равномерного освещения дорожного покрытия. Клеится к корпусу изделия сзади, так что при поломке нуждается в замене вместе с корпусом.

Устройство задней фары на ВАЗ 2109-2108 и 21099

В ВАЗ 2108 или 2109 сзади могут устанавливаться следующие виды задних фонарей:

• лампы накаливания. Недорогие, но относительно быстро выходят из строя и не являются достаточно яркими. Такие лампы горят желтым светом, который при неблагоприятных погодных условиях не слишком виден;
• галогенные лампочки. Считаются более современными и долговечными, так как из их колбы откачивается воздух, и закачивается инертный газ. В продаже есть модели с цоколями Н1 и Н3;
• светодиоды. Горят холодным белым светом, служат в несколько раз дольше ламп накаливания. Реализуются лентами и сегодня часто заменяют морально устаревшие лампы накаливания.

Светодиодные задние фары на Ваз 2108

Распиновка реле света ВАЗ 2109

Реле света в автомобиле ВАЗ 2109 используется для управления освещением

Важно знать правильную распиновку реле, чтобы правильно подключить его и обеспечить надежную работу системы света

Реле света ВАЗ 2109 имеет шесть ножек, которые выполняют различные функции:

• 1 ножка — питание от аккумулятора (+12V)
• 2 ножка — питание от фар
• 3 ножка — управление от выключателя света
• 4 ножка — питание от замка зажигания (+12V)
• 5 ножка — питание от фар (прямое питание с фар)
• 6 ножка — питание от аккумулятора (+12V)

Для правильного подключения реле света ВАЗ 2109 рекомендуется использовать следующую схему:

1. Подключить 1 ножку реле к положительному клемме аккумулятора (+12V).
2. Подключить 2 ножку реле к плюсовому выводу фар через предохранитель.
3. Подключить 3 ножку реле к выключателю света.
4. Подключить 4 ножку реле к плюсовому выводу замка зажигания (+12V).
5. Подключить 5 ножку реле к плюсовому выводу фар (прямое питание с фар).
6. Подключить 6 ножку реле к отрицательному клемме аккумулятора.

Важно подключать реле согласно указанной схеме, чтобы избежать неправильного функционирования системы света автомобиля ВАЗ 2109

Предохранители автомобиля ВАЗ-2109

• Страница 1 из 2
• Если на автомобиле не работает какой-либо из электрических приборов, в первую очередь проверьте предохранитель в цепи этого прибора.
• В зависимости от года выпуска на автомобиле может быть установлен один из двух блоков.

Блоки разных лет выпуска имеют предохранители разных типов.

Всегда имейте с собой комплект запасных предохранителей.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока. Это приведет к выходу из строя электрических приборов автомобиля.

1. Большинство электрических цепей защищены плавкими предохранителями.
2. Блок предохранителей установлен в задней части моторного отсека со стороны водителя.
3. На внутренней стороне крышки блока нанесены номера предохранителей и сила тока в амперах.
4. Новый блок предохранителей.
5. Номера предохранителей, приборы защищаемых ими цепей, а также сила тока приведены в таблице.
6. Каждому из блоков подходят только свои предохранители.
7. Величина силы тока в амперах, на которую рассчитаны предохранители, указана на корпусе предохранителя.

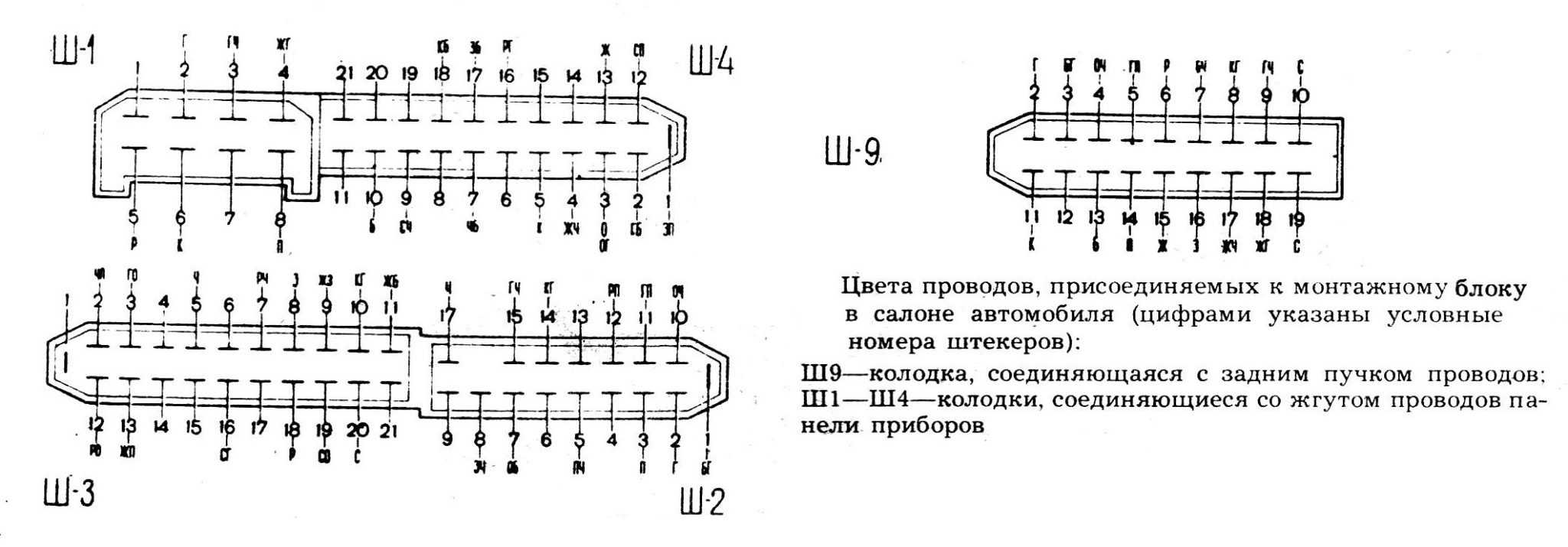

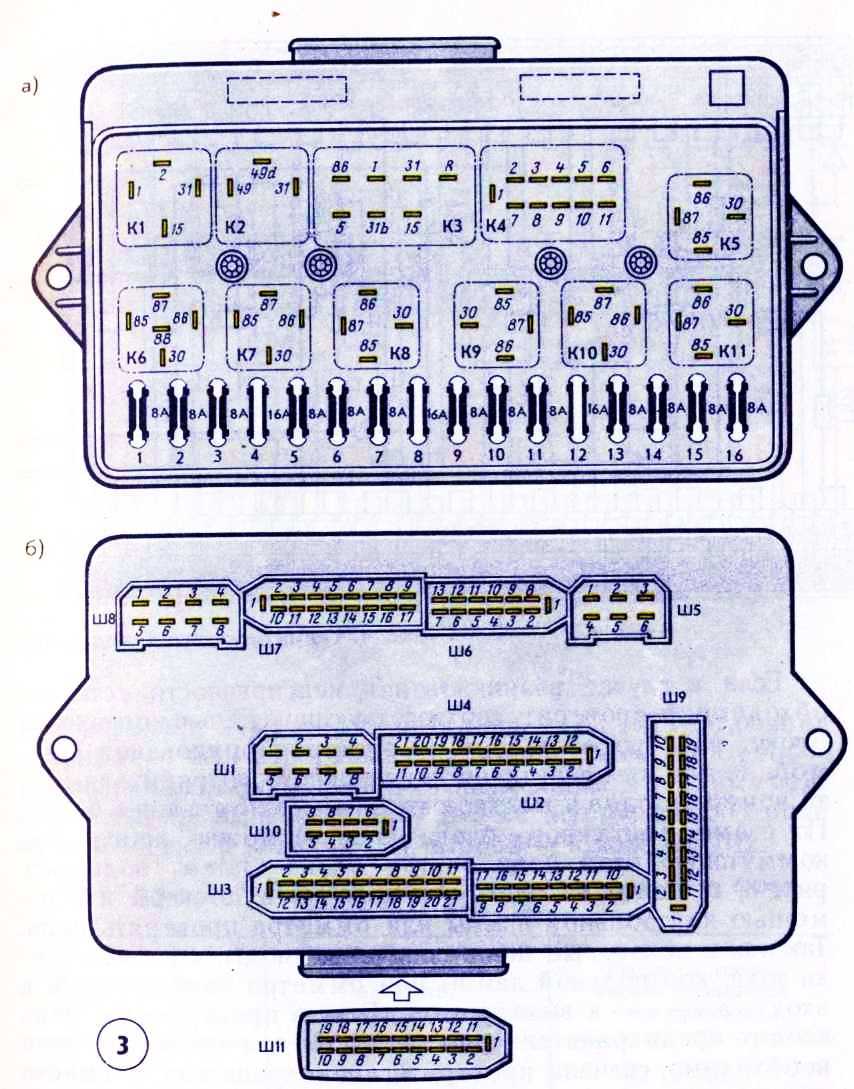

8. Блок предохранителей раннего выпуска
9. Номера предохранителей ранних лет выпуска, приборы защищаемых ими цепей, а также сила тока приведены в таблице
10. Нажмите на защелки с обеих сторон крышки и снимите ее.
11. Для извлечения предохранителей из блока используйте пинцет, который закреплен в блоке.
12. Захватите пинцетом предохранитель и выньте его.

Вышедший из строя предохранитель. Нить предохранителя перегорела.

• В передней части блока установлены запасные предохранители.
• Чтобы установить предохранитель, вставьте его в разъем гнезда и нажмите до фиксации.
• С левой стороны под панелью приборов на проводах установлен дополнительный предохранитель на 8 А, защищающий цепь задних противотуманных фонарей.

Цепи генератора, зажигания, пуска двигателя (аккумулятор, стартер и т.д.), реле включения фар и реле центральной блокировки дверей не защищены предохранителями

Решаем проблемы с кнопкой габаритов ВАЗ 2109

Проблема: кнопка габаритов не работает

Если кнопка габаритов на ВАЗ 2109 перестала работать, причина может быть в нескольких местах. Сначала проверьте предохранители на приборной панели. Если они целы, тогда вероятно проблема в самой кнопке. Убедитесь, что провода, идущие к кнопке, надежно подключены. Если провода в порядке, то может понадобиться заменить саму кнопку.

Проблема: кнопка габаритов работает неправильно

Если кнопка габаритов работает неправильно, возможно, что проблема в проводах, которые подключены к концам кнопки. Проверьте, нет ли обрывов в проводах. Если все провода в порядке, то может понадобиться заменить саму кнопку.

Проблема: кнопка габаритов не выключается

Если кнопка габаритов не выключается, возможно, что проблема в коробке предохранителей. Найдите коробку водительской стороны и проверьте, что все провода внутри коробки правильно подключены. Если все в порядке, тогда проблема может быть в самой кнопке, и она может потребовать замены.

Как заменить кнопку габаритов на ВАЗ 2109

• Отключите отрицательную клемму аккумулятора.
• Уберите старую кнопку. Вам может потребоваться отвертка или другой инструмент, чтобы открыть панель, на которой установлена кнопка габаритов.
• Отсоедините провода, которые прикреплены к старой кнопке. Не забудьте помнить, какой провод подключается к какому контакту на кнопке.
• Подключите провода к новой кнопке габаритов. Убедитесь, что они подключены к правильным контактам.
• Установите новую кнопку на место старой и заверните ее.
• Подключите отрицательный кабель аккумулятора.

Какой предохранитель отвечает за габариты?

В принципе, все. Осталось разобраться с предохранителями, которые расположены в МБ. Сам блок можно найти в моторном отсеке под лобовым стеклом напротив водителя.

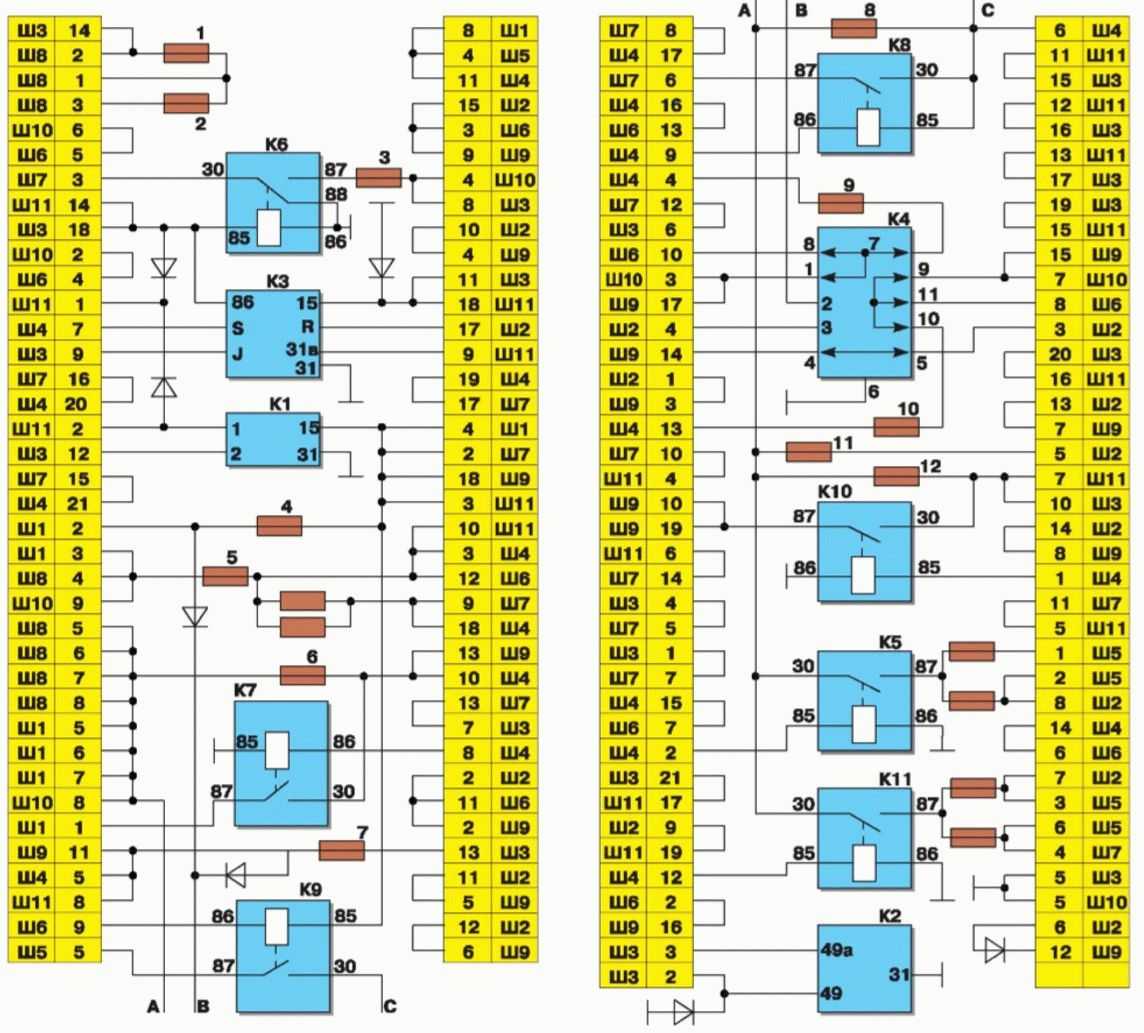

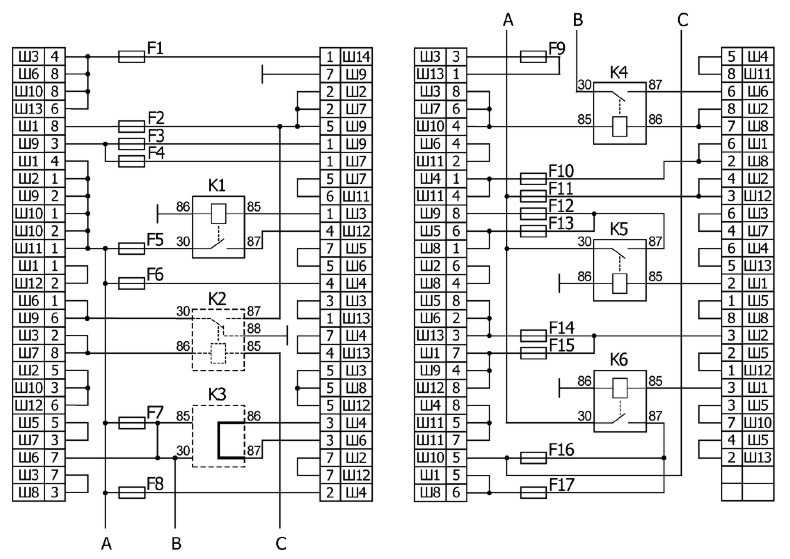

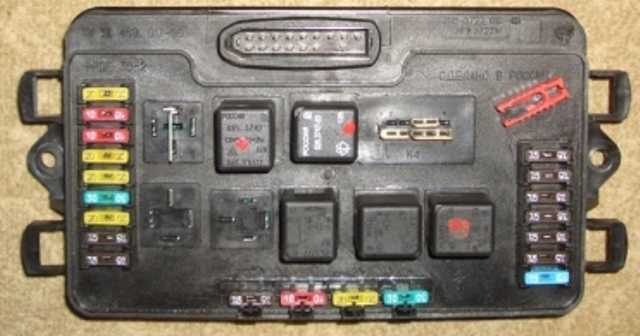

Новый монтажный блок ВАЗ 2109

Как видно из фото, реле контроля исправности ламп К4 и в том, и в другом блоке отсутствует. Вместо него стоят перемычки (в старом блоке они впаяны со стороны монтажа), о чем мы и беседовали раньше.

Какие предохранители (вставки) отвечают за габаритный свет? В старом блоке габариты левого борта питает вставка 9, правого – 10. В новом вставки 10 и 11 соответственно.

Итак, мы убедились в том, что, если перестали гореть задние габаритные огни на ВАЗ 2109, отыскать и устранить неисправность можно своими силами, и обращаться к квалифицированному специалисту из-за такой мелочи не стоит.

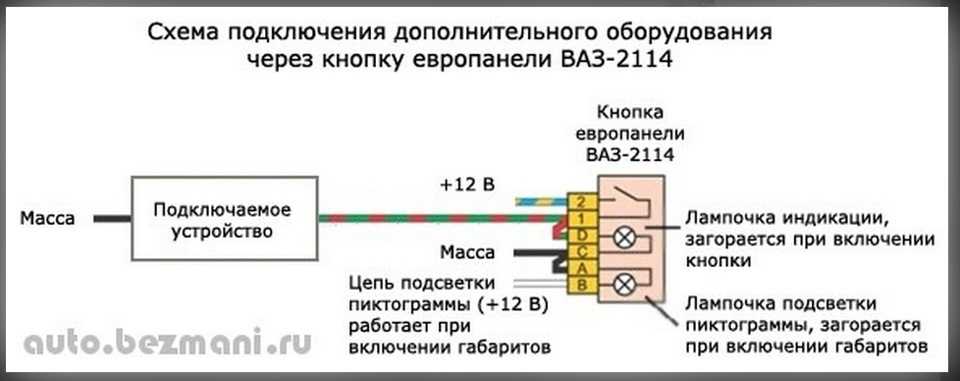

Кнопка включения ПТФ

Выбор того, где установить кнопку противотуманных фар, зависит от того, высокая или низкая панель приборов. Если высокий, то вам повезло, у вашей версии нормальное место для переключателя ПТФ на ВАЗ 2109. Он находится слева от рулевой колонки между кнопкой включения задней противотуманной фары и кнопкой включения обогревателя заднего стекла. Это место закрыто заглушкой. Для установки кнопки снимите декоративную панель, закрывающую левый динамик аудиосистемы, и разберите сам динамик. Это даст вам доступ за приборной панелью для установки кнопки. Подключите блок переключателя ПТФ и индикаторный блок этого переключателя, а затем установите кнопку на место.

Если у вас низкая рамка, установить кнопку будет сложнее. Есть две возможности. Во-первых, можно параллельно активацию ПТФ с активацией какой-либо другой системы, например, задних противотуманных фар. Второй – сделать для этой кнопки специальное место. Таким местом может быть выход, подключенный под центральным воздуховодом системы вентиляции, рядом с выключателем обогрева стекла пятой двери.

Порядок распинования кнопки габаритов на ВАЗ 2109

Шаг 1: Отключение аккумулятора

Перед началом распинования необходимо отключить аккумулятор от автомобиля. Это предотвращает возможные риски короткого замыкания и повреждения электронной схемы автомобиля.

Шаг 2: Отсоединение проводов

Для распинования кнопки габаритов на ВАЗ 2109, вам нужно снять изоляцию с концов проводов, подключенных к кнопке. После этого нужно отсоединить провода, начиная с провода с голубой полоской на кнопке и заканчивая проводом с зеленой полоской.

Шаг 3: Подключение новой кнопки

После отсоединения старой кнопки, необходимо подключить новую. Необходимо вставить концы проводов в правильные выводы на новой кнопке, начиная с провода с голубой полоской и заканчивая проводом с зеленым полоской.

Шаг 4: Проверка работоспособности

После подключения новой кнопки, необходимо проверить ее работоспособность. Для этого нужно подключить аккумулятор обратно и проверить, работают ли габариты. Если все работает должным образом, значит, вы правильно распиновали и подключили новую кнопку габаритов на ВАЗ 2109.

Общие рекомендации по установке реле света ВАЗ 2109

Установка реле света на ВАЗ 2109 является важной процедурой, которая позволяет улучшить работу автомобильной электрической системы и повысить безопасность водителя и пассажиров

Выбор реле света. Для установки реле света на ВАЗ 2109 рекомендуется выбрать модель, которая подходит для данного автомобиля

Обратите внимание на характеристики реле, такие как максимальный ток, напряжение и тип подключения.
Определение места установки. Реле света обычно устанавливают в близости к фаре или реле, которое управляет светом

Убедитесь, что выбранное место установки обеспечивает надежное соединение и защищено от вибраций и внешних воздействий.
Подготовка проводки. Перед установкой реле света необходимо подготовить проводку. Для этого отсоедините аккумуляторную батарею, чтобы избежать короткого замыкания. Затем удалите изоляцию с концов проводов, которые будут подключены к реле.
Подключение проводки. Следует установить реле света в соответствии с его распиновкой. При необходимости можно использовать таблицу или схему подключения для определения соответствия выводов реле и проводов автомобиля. Подключите провода к соответствующим выводам реле, обеспечив надежное и безопасное соединение.
Монтаж реле. После подключения проводки рекомендуется использовать специальные кабельные стяжки или скотч для крепления реле света. Убедитесь, что реле не подвержено вибрациям и надежно закреплено.
Тестирование работы. После установки реле света на ВАЗ 2109 включите зажигание и проверьте его работу. Убедитесь, что свет автомобиля включается и выключается без проблем, а реле при этом не нагревается и не вызывает неправильное или неустойчивое освещение.

Установка реле света на ВАЗ 2109 может быть необходимой для предотвращения проблем с электрической системой и повышения безопасности на дороге. Следуйте рекомендациям и инструкциям производителя, чтобы выполнить процедуру установки правильно и безопасно.

Возможные неисправности и способы их устранения

Отказ разъема платы заднего фонаря. На него надевается колодка питания. Можно, конечно, просто заменить эту плату, но можно попробовать ее починить. Для работы нам понадобится паяльник, монтажный провод и новые гнездо + колодка на 6 или более контактов.

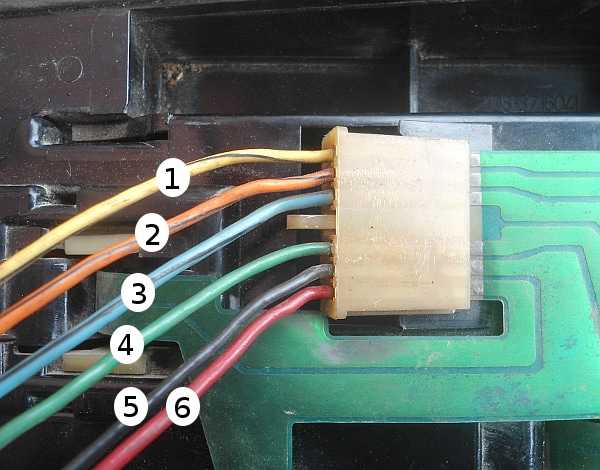

Берем 6 отрезков монтажного провода, зачищаем их концы, лудим и припаиваем прямо к контактам разъема платы.

Ремонт контактов задних фонарей на ВАЗ 2109

Вторые концы проводов подпаиваем к колодке, которую купили, а ответную часть колодки подпаиваем к бортовой сети автомобиля, стараясь не спутать распиновку. Если дорожки самой платы в порядке, то после такого ремонта задний фонарь прослужит еще не один год.

Окислились или подгорели патроны ламп. Снимаем плату (см. раздел «Инструкция по замене лампочек»), вынимаем «мертвую» лампу, осматриваем контакты патрона и самой лампочки, при необходимости чистим или меняем патрон (лампу).

Перегорание соответствующего предохранителя. Находим монтажный блок, который расположен в моторном отсеке сразу за лобовым стеклом, напротив водителя и закрыт пластмассовой защитной крышкой. Отжимаем два фиксатора и снимаем крышку.

Ориентируясь по табличке, приведенной ниже, проверяем соответствующие предохранители и при необходимости меняем их на вставки такого же номинала.

Нумерация и назначение предохранителей, отвечающих за задний фонарь ВАЗ 2109

Нумерация и номинал	Назначение
Блок 17.3722	Блоки 2114-3722010-10, 18 и 60
5 (8 А)	F16 (15 А)	указатели поворота, указатели заднего хода
6 (8 А)	F3 (10 А)	стоп-сигнал
9 (8 А)	F10 (7.5 А)	габаритный свет левого борта
10 (8 А)	F11 (7.5 А)	габаритный свет правого борта
11 (8 А)	F2 (10 А)	указатели поворота в режиме аварийной сигнализации

Рассматривать схему расположения предохранителей мы не будем, поскольку эта информация есть на задней стороне защитной крышки монтажных блоков всех модификаций.

Повреждение жгутов, питающих задние фонари. Жгут проложен от монтажного блока (колодка Ш9) к заднему левому фонарю по водительскому борту. От левого до правого – по задней части кузова. Минусовой провод черного цвета от колодки питания каждого осветительного прибора затянут под крепежную гайку. Осматриваем жгут, ищем перетершуюся изоляцию или оборванные провода.

Отказали указатели стоп-сигнала или заднего хода. Проверяем исправность концевых выключателей. Первый находится над рычагом педали тормоза, второй в коробке переключения передач.

Местонахождение концевиков заднего хода (слева) и стоп-сигнала

Теперь вы убедились, что заменить лампочки в задних фонарях и даже сами фонари на ВАЗ 2109 можно без посторонней помощи, а заодно научились проводить несложный ремонт этих световых приборов.

Предыдущая
Замена автолампЗамена ламп и тюнинг задних фонарей ВАЗ 2114
Следующая
Замена автолампВсё о задних фонарях ВАЗ 2115 — схема подключения, установка светодиодов

Спасибо, помогло!1Не помогло

Полезные рекомендации

Схема проводки ваз 2109 необходима и без всяких намерений внесения изменений в устройство автомобиля, ведь в процессе эксплуатации проводка подвергается:

Соответственно, от владельца требуется профилактический осмотр штатной проводки с целью выявления нарушений изоляции и механических повреждений. Своевременное обнаружение неисправности позволит оперативно исправить и предотвратить более существенные отказы в работе электронных устройств автомобиля.

Выводы: надеемся, что освещенные в данной статье вопросы уберегут вас от необдуманного вмешательства в электросхему автомобиля. А если и потребуется осуществить замену штатной проводки, то вы сделаете это в соответствии с рекомендациями завода-изготовителя.

Схема проводки задних фонарей ВАЗ 2109 всех модификаций

Автомобиль ВАЗ 2109 выпускался на Волжском Автомобильном Заводе с 1987 по 2004 год (в Украине собирался из готовых машинокомплектов ВАЗ 21093 с 2004 до конца 2011 года на заводе «ЗАЗ»).

За время выпуска получил пять основных модификаций, касающихся электрооборудования. На самом деле разновидностей больше, но нас интересуют изменения в электрических схемах.

1. Классический хэтчбек ВАЗ 2109, выпускавшийся с 1997 г. (низкая панель). Кузов хэтчбек с монтажным блоком 17.3722.
2. Обновленный хэтчбек и седан ВАЗ 2109, 21093, 21099 (высокая панель, выпуск 1988 – 1999 гг.). Монтажный блок тот же, но с предохранителями ножевого типа – 17.3722.
3. Те же обновленные хэтчбек и седан ВАЗ 21093, 21099, но в комплектации «люкс» (выпуск 1988 – 1998 гг.). Монтажный блок – 17.3722 с предохранителями ножевого типа.
4. Хэтчбек и седан ВАЗ 21093 и 21099 выпуска с 1998 г. Появился новый монтажный блок 2114-3722010-60.
5. Седан 21099 (выпуск с того же 1998 г.) получил панель приборов 2114 и монтажный блок 2114-3722010-10 или 2114-3722010-18.

За все это время схема электрооборудования, конечно, существенно дорабатывалась, но изменения практически не коснулись схемы подключения задних фонарей. Даже цвет проводов в жгутах их питания остался неизменным. Но поскольку монтажные блоки в этих модификациях разные (а задние фонари ВАЗ 2109 питаются через монтажный блок), имеет смысл привести монтажные электрические схемы всех модификаций. Вот они:

Монтажная схема электрооборудования ВАЗ 2109 с 1997 г выпуска

Монтажная схема электрооборудования ВАЗ 2109, 21093, 21099 (1988 — 1999 гг. выпуска)

Монтажная схема электрооборудования ВАЗ 21093, 21099 «люкс» (1988 — 1999 гг. выпуска)

Монтажная схема электрооборудования ВАЗ 21093, 21099 с монтажным блоком 2114-3722010-60 (с 1998 г. выпуска)

Монтажная схема электрооборудования ВАЗ 21099 с монтажным блоком 2114-3722010-10 или 2114-3722010-18 (с 1998 г. выпуска)

Ну и заодно познакомимся с внешним видом монтажных блоков разных модификаций.

Монтажный блок 17.3722

Монтажный блок 2114-3722010-18

Монтажный блок 2114-3722010-10

Монтажный блок 17.3722 с ножевыми предохранителями

Распиновка разъемов и конструкция фонарей

Теперь о задних фонарях. Конструктивно это единый блок, в котором есть пять лампочек. Расположение и назначение ламп в нем следующее:

Местоположение и назначение ламп в заднем левом фонаре ВАЗ 2109

На фото цифрами обозначены:

1. Указатель поворота.
2. Габаритный огонь.
3. Противотуманный свет.
4. Указатель заднего хода.
5. Указатель торможения (стоп-сигнал).
6. Световозвращатели («катафоты»).

Все лампы размещаются на задней стенке прибора, а питаются при помощи гибкой платы с металлизированными дорожками.

Внешний вид задней стенки фонаря со стороны ламп (вверху) и печатной платы

Назначение и нумерация ламп та же, что на фото выше. Как показано на нижнем фото, питающий лампы разъем вытравлен прямо на печатной плате заднего фонаря. Рассмотрим его распиновку.

Распиновка питающего разъема заднего фонаря ВАЗ 2109

Здесь цифрами обозначены:

1. Габаритный свет (желто-черный).
2. Противотуманный свет (оранжево-черный).
3. Указатель поворота (сине-черный или синий).
4. Противотуманный свет (зеленый).
5. Минус питания всех ламп (черный).
6. Стоп-сигнал (красный).

Схема переднего жгута ВАЗ 2114 инжектор

В этом случае, даже если вы забудете отключить вентилятор, он перестанет работать после выключения зажигания. Именно это обстоятельство позволяет этому механизму создавать значительное усилие.

Кнопку измеряем штангенциркулем и переносим размеры на плотный картон. Именно это обстоятельство позволяет этому механизму создавать значительное усилие. Буквой «А» на схеме указываются провода, идущие к питанию схемы, а буквой «В» провода, идущие к габаритным огням.

F12 на 7,5 А правый ближний свет. Иногда на транспортные средства устанавливаются задние противотуманные фонари, работа которых направлена на улучшение видимости автомобиля при движении в тумане. Тем более это касается тросового механизма. Невозможность проветрить воздух в салоне, уменьшить температуру летом зачастую снижает хладнокровие, столь необходимое человеку за рулем. Установка и подключение кнопок управления пневмоподвеской ваз 2114

Что можно изменять в электросхеме

Давайте разберемся, что именно подвергают переделкам владельцы автомобилей.

Причем, укажем только те переделки, которые не запрещены заводом-изготовителем и действующими нормативами:

1. Установка новой панели приборов;
2. Переделка внутреннего (внутрисалонного) освещения;
3. Установка дополнительных повторителей поворотов в зеркала заднего вида;
4. Установка дополнительных фар (противотуманок);
5. Установка акустической и мультимедийной системы;
6. Установка иммобилайзера.

Внутрисалонные переделки

Многим владельцам приходит на ум желание улучшить освещение в салоне автомобиля.

Напомним, что внутри легкового транспортного средства есть несколько мест, оборудованных источниками освещения:

1. Непосредственно сам салон (внутрисалонное освещение);
2. Бардачок;
3. Прикуриватель;
4. Панель приборов (лампа освещения комбинации приборов и лампа подсветки символов)

Если вам, как владельцу, по душе высокая панель в салоне, то без замены штатной проводки не обойтись. Поскольку:

1. Контрольные приборы имеют иное расположение на панели;
2. Штатной длины проводов не хватает;
3. Клеммные колодки также могут иметь отличия.

Соответственно, что без замены электрических проводов не удастся задействовать:

1. контрольно-измерительные приборы;
2. кнопки включения-выключения различных устройств.
