Датчик положения коленвала автомобиля змз 406

Описание местоположения датчика давления в системе

Датчик давления в системе MPI двигателя 406 ГАЗ 31105 расположен на впускном коллекторе. Он служит для измерения давления воздуха во впускном коллекторе и передачи этой информации в управляющую систему двигателя.

Датчик давления имеет форму маленького цилиндра с резьбовым креплением на одном конце. Он обычно располагается вблизи впускной трубы или на ней, чтобы обеспечить наиболее точное измерение давления воздуха.

Для доступа к датчику давления в системе MPI двигателя 406 ГАЗ 31105 необходимо провести следующие действия:

Открыть капот автомобиля и найти впускной коллектор.
Осмотреть впускной коллектор и найти датчик давления.
Осторожно открутить крепежные винты, фиксирующие датчик давления, с помощью подходящего инструмента.
Аккуратно отсоединить разъем, соединяющий датчик давления с проводами системы.
Извлечь датчик давления из места крепления на впускном коллекторе.

При необходимости замены датчика давления в системе следует использовать новый, специально предназначенный для данного двигателя, и установить его на место старого датчика с помощью крепежных винтов. После этого нужно убедиться, что разъем правильно подсоединен к датчику, и закрепить его, закрутив хомут.

Важно помнить, что при работе с системой впрыска многоточечного впрыска топлива необходимо соблюдать осторожность и следовать рекомендациям производителя для предотвращения повреждения системы и обеспечения безопасности

Устройство ДПРВ

Это устройство часто называют фазовым датчиком. Он расположен на правой стороне блока двигателя, напротив ветрового стекла. Он крепится с помощью одного болта. VDC представляет собой пластиковый цилиндр с рым-болтом, в котором имеется отверстие с медным кольцом.

Проушина делит корпус цилиндра на две части, одна из которых помещается в отверстие в головке цилиндра, а другая часть находится снаружи и имеет на конце провод и штекер. Внутри корпуса находится металлический сердечник в обмотке, т.е. трубка. Два провода подводят низкое напряжение питания (+ и -) к катушке, а третий провод подключен к сердечнику. Штекер оснащен приемным чипом, который подключен к блоку управления через кабель.

Датчики микропроцессорной системы зажигания ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063, расположение, назначение, устройство, принцип действия, проверка исправности.

Получая сигналы от датчиков, блок управления МИКАС 5.4 209.3763.004 корректирует угол опережения зажигания. Это позволяет получить оптимальные мощностные и экономичные показатели во время работы двигателя.

Датчик положения коленчатого вала (синхронизации) установлен на переднем торце двигателя с правой стороны. На автомобили ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателем ЗМЗ-4061 и ЗМЗ-4063 могут устанавливаться следующие датчики положения коленчатого вала (синхронизации):

— Bosch 026120113. — 406.3847050-05. — 406.3847050-04. — 406.3847050-03. — 406.3847050-01. — 406.3847113 — ДС-1. — 23.3847.

Датчик положения коленчатого вала (синхронизации) предназначен для:

— Определения углового положения коленчатого вала двигателя. — Синхронизации работы блока управления с рабочим процессом двигателя. — Определения частоты вращения двигателя.

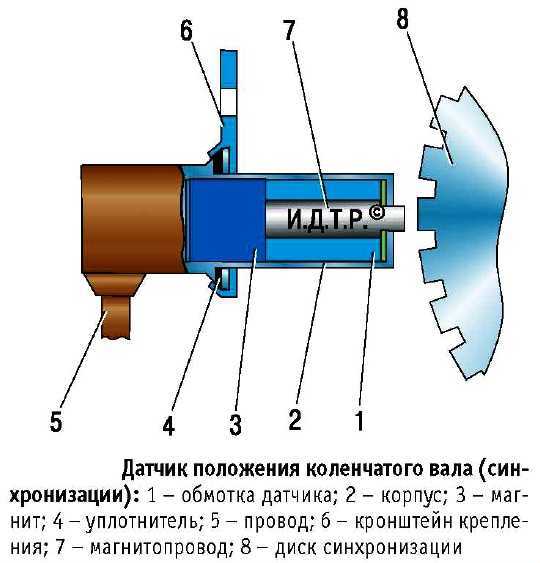

Конструктивно датчик представляет собой стержневой магнит 3, на котором установлена обмотка 1. При прохождении зубьев диска 8 синхронизации мимо торца магнита на выводах обмотки возникает потенциал, служащий информацией для блока управления о частоте вращения коленчатого вала. Два зуба на диске отсутствуют. При прохождении впадины на диске мимо магнита формируется импульс, по которому блок управления определяет, что поршень 1-го цилиндра находится в ВМТ.

При выходе из строя датчика синхронизации или его цепей прекращается работа системы зажигания и,следовательно, двигателя. Исправность датчика можно проверить омметром. Сопротивление катушки датчика должно находиться в пределах 850-900 Ом. Зазор между сердечником датчика и зубьями диска синхронизации должен составлять 0,5-1,5 мм. Более качественную проверку исправности датчика необходимо проводить прибором DST-2 при проворачивании коленчатого вала двигателя стартером.

При детонации на выходе датчика генерируются импульсы напряжения. Они увеличиваются с ростом интенсивности детонационных ударов. Блок управления по сигналу датчика регулирует опережение зажигания для устранения детонационных вспышек топлива.

При выходе из строя датчика или его электрических цепей блок управления сигнализирует водителю включением сигнальной лампы. Затем переходит на резервный режим управления двигателем с поздним углом опережения зажигания. Этот режим характеризуется пониженной мощностью двигателя и увеличенным расходом топлива. Поэтому при первой возможности датчик нужно заменить. Для проверки датчик детонации нужно снять с автомобиля.

Для корректировки угла опережения зажигания в зависимости от температурного состояния двигателя блок управления получает информацию от полупроводникового датчика температуры охлаждающей жидкости 19.3828 или 42.3828, или 405226.

Датчик установлен в бобышке корпуса термостата. Включен в электронную схему блока управления, который (в зависимости от температуры охлаждающей жидкости) корректирует угол опережения зажигания. При возникновении неисправности в датчике или его цепях блок управления сигнализирует включением сигнальной лампы. Исправность датчика проверяют прибором DST-2. При его отсутствии исправность определяют по величине падения напряжения в цепи датчика при различных значениях температуры.

Для проверки необходимо собрать схему. Сопротивлением 1 по миллиамперметру 4 установите ток в цепи 1-1,5 мА. При температуре +25 градусов вольтметр 3 должен показывать напряжение 2,957-3,022 В. Изменяя окружающую температуру датчика, измерьте значение падения напряжения вольтметром 3. Оно должно укладываться в следующие пределы:

+40 градусов — 2,287-2,392 В. +90 градусов — 3,642-3,737 В.

Датчик абсолютного давления Bosch 0261230037, Bosch 0261230004 или 45.3829 преобразует разрежение во впускной трубе двигателя в электрическое напряжение. По нему блок управления определяет нагрузку двигателя и в зависимости от нее изменяет опережение зажигания. Сам датчик установлен на щите передка под капотом и соединен шлангом с впускной трубой.

Выходное напряжение датчика изменяется в соответствии с разрежением во впускной трубе от 4,9 В (при полностью открытых дроссельных заслонках) до 0,3 В (при закрытых заслонках). При неработающем двигателе блок управления по напряжению датчика определяет атмосферное давление и адаптирует параметры регулирования зажигания к конкретной высоте над уровнем моря.

Видео:Замена датчика детонации на ЗМЗ 406Скачать

Значения атмосферного давления, хранящиеся в памяти, периодически обновляются при равномерном движении автомобиля. И во время полного открытия дроссельных заслонок. Исправность датчика проверяют с помощью прибора DST-2 непосредственно на автомобиле.

Газель глохнет и плавают обороты на холостом ходу – Защита должников

Почему на холостом ходу плавают обороты на ваз-2112 инжектор 16 клапанов

ДМРВ) Лада 2110 Он, как и клапан вентиляции картера, может в процессе длительной эксплуатации покрываться грязной масляной пленкой, что, в конце концов, приводит к его поломке.

Довольно редко в ДМРВ ломается термоанемометр — элемент, ответственный за измерения объемов воздуха, поступающих в камеру сгорания двигателя.

ЭБУ в этом случае не получает корректных данных о массовом расходе воздуха и требует его подачи в цилиндры, что отзывается на скачках оборотов мотора.

Пятая причина – некорректная работа дроссельной заслонки, функция которой состоит в регулировании давления воздуха, подающегося в цилиндры мотора. дроссельная заслонка Она может заклинивать по двум причинам: на внутренней поверхности «пятака» заслонки появляется масляный налет, не дающий заслонке нормально закрываться и открываться, а также из-за неисправности привода дроссельной заслонки.

Не стоит исключать проблемы в системе охлаждения. Если машина глохнет на холостых оборотах, проверьте состояние термостата. При неисправном клапане механизм не дает двигателю быстро прогреться до рабочих температур. В летнее время машина часто кипит.

Подробно о впускной системе Поскольку двигателю для работы нужен не только бензин, но и кислород, проблемы с оборотами касаются впускного воздушного коллектора. Такие неприятности происходят из-за подсоса воздуха в месте, что идет после фильтра.

В результате датчик расходомера воздуха не в состоянии контролировать процесс, и машина глохнет на холостых оборотах. Инжектор часто оборудуется ДМРВ

Не стоит обходить его вниманием

403 — доступ запрещён

Внимание

Если в машине нет тахометра, то плавающие обороты можно уловить на слух: рокот двигателя то возрастает, то уменьшается. А еще – по нарастающим и ослабевающим вибрациям, проникающим в салон машины из моторного отсека.

Как правило, нестабильные обороты двигателя проявляются на холостом ходу. Но и на промежуточных оборотах работы мотора можно зафиксировать провалы или взлеты стрелки тахометра – это характерно для дизельных двигателей.

Рассмотрим эти два случая отдельно, чтобы понять, по каким причинам эти явления происходят. Скачки оборотов на холостом ходу Плавающие обороты на холостом ходу наиболее часто проявляются на инжекторных двигателях.

Связано это с особенностью регулирования работы системы холостого хода электронным блоком управления двигателя (ЭБУ).

Авто-помощь

Важно

В этом случае рекомендуем не заклеивать ее изолентой, а заменить изношенный шланг на новый. 2. Замена регулятора холостого хода. Состояние РХХ проверяется при помощи мультиметра, которым замеряем его сопротивление.

Если мультиметр показывает сопротивление в диапазоне от 40 до 80 Ом, то регулятор вышел из строя и его придется заменить. 3. Чистка клапана вентиляции картера. Здесь не обойтись без разборки масляного картера – только так можно добраться к его вентиляции и извлечь клапан. Промываем его в керосине или любом средстве для очистки деталей двигателя от следов масляного шлама. Затем просушиваем клапан и устанавливаем его на место. 4. Замена датчика массового расхода воздуха. ДМРВ – деталь деликатная и в большинстве случаев ремонту не подлежит. Так что если причиной плавающих оборотов на холостом ходу стал именно он, его лучше заменить, а не ремонтировать.

Плавают обороты на газу — причины и способы их устранения

Электронные «мозги» автомобиля постоянно считывают информацию о работе холостого хода, и если она нарушается, то дают команду ответственным за корректное функционирование системы датчикам исправить положение.

Нарушаться работа холостого хода может по причине попадания лишнего воздуха в топливную систему, а конкретно – в цилиндры двигателя. В таком случае датчик массового расхода воздуха сигнализирует ЭБУ о поступлении в камеру сгорания излишка воздуха.

Волга газ клуб

У всех перечисленных выше причин появления нестабильных оборотов двигателя имеется несколько последствий: повышенный расход топлива, выброс в атмосферу выхлопных газов с высоким содержанием СО, износ элементов топливной системы и системы подачи воздуха двигателя.

Чтобы не допустить этого, необходимо периодически проверять работу перечисленных выше систем и датчиков, а если беда все же случилась, и обороты «лихорадит» — немедленно чинить все поломки. Исправляем плавающие обороты мотора 1. Подсос воздуха в цилиндры двигателя.

Для этого можно снимать каждый шланг в отдельности и продувать его при помощи компрессора или насоса (трудоемкий процесс), а можно обработать шланги WD-40. На том месте, где «вэдэшка» быстро испарится, можно будет обнаружить трещину.

Перестановка электропроводки двигателя

Горьковский автозавод предусмотрительно разделил пучки проводок на переднюю, заднюю и подкапотную. Поэтому при смене силового агрегата на другой тип двигателя (например, ЗМЗ 406 карбюратор на ЗМЗ 405 инжектор) всю проводку менять вовсе необязательно, достаточно только сменить подкапотные провода.

Также несложно переставить подкапотный жгут проводов в случае замены ДВС 3М3 402 на ЗМ3 406 карбюратор или ЗМЗ 405 инжектор.

Замена мотора Cummins на ЗМЗ 405

К сожалению, случаи преждевременного выхода их строя хваленого мотора Cummins на Газели Бизнес не редкие, и хозяева автомобилей, посчитав расходы на восстановление дизеля, решаются поставить проверенный и более дешевый мотор ЗМЗ 405. Перестановка двигателя требует внесения изменений в электрическую схему. Что нужно, чтобы подключить питание к двигателю? Все просто, потребуется для ЗМЗ 405:

• Подкапотный жгут проводов;
• Электрический бензонасос;
• Блок управления двигателем.

Газель 406 двигатель инжектор все датчики

1. Датчик положения коленчатого вала двигателя предназначен для синхронизации электронного управления электромеханизмами двигателя с работой его механизма газораспределения, и обеспечивают формирование импульсных сигналов для циклового, тактного и углового управления впрыском топлива и зажиганием двигателя.
2. Датчик положения коленчатого вала, работает в паре с диском синхронизации (синхродиском) и обеспечивает выдачу угловых импульсов синхронизации от (60–2) зубьев диска, то есть размечает оборот коленчатого вала на угловые отметки. Угловая длительность одного зуба, включая интервал до следующего, составляет 6 градусов положения коленвала.
3. Синхродиск имеет вырез размером в два полных зуба. Начало 20-го (после выреза) зуба синхродиска совпадает с верхней мертвой точкой первого или четвертого цилиндров.
4. Отказ датчика положения коленчатого вала приводит к полному отказу системы управления двигателем.
5. Чувствительный элемент датчика включает намагниченный сердечник и обмотку из медного провода на изолированной катушке.
6. Принцип работы датчика заключается в наведении ЭДС переменного тока синусоидальной формы в обмотке при прохождении стального зубца синхродиска мимо торца датчика. В центре зуба (его задний срез) нулевая амплитуда сигнала датчика—фаза изменения полярности сигнала.

Код 054 — неисправность датчика положения распределительного вала Отсоедините блок управления от жгута проводов и внимательно осмотрите целостность контактов розетки жгута и вилки блока. При необходимости отрихтуйте контакты соединителя или замените их. При обнаружении воды в соединителе блок необходимо снять, остатки воды удалить, просушить блок при температуре не выше 85°C.

Датчик не подключен к жгуту проводов.

1. Проверьте подключение датчика к жгуту проводов.
2. Если вилка кабеля датчика подключена к розетке жгута проводов, то проверьте правильность ее подключения в соответствии с монтажной схемой жгута. Если датчик подключен неверно, то, как правило, наряду с кодом неисправности «054» могут фиксироваться, например, коды неисправностей «053», «023», «024».
3. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности «054».

1. Если подключение датчика к розетке жгута проводов нормальное, то отсоедините от датчика розетку жгута проводов и проверьте наличие воды в его соединителе. При необходимости вытряхните воду из вилки и розетки соединителя датчика, очистите контакты от грязи.
2. После устранения неисправности включите зажигание, запустите двигатель и проконтролируйте отсутствие кода неисправности «054».

Расположение датчика

От исправности датчика коленвала зависит устойчивая работа мотора, поэтому автопроизводители размещают его в легкодоступном месте для быстрого устранения неисправности. Несмотря на плотную компоновку деталей под капотом, определить, где расположен датчик синхронизации, достаточно легко.

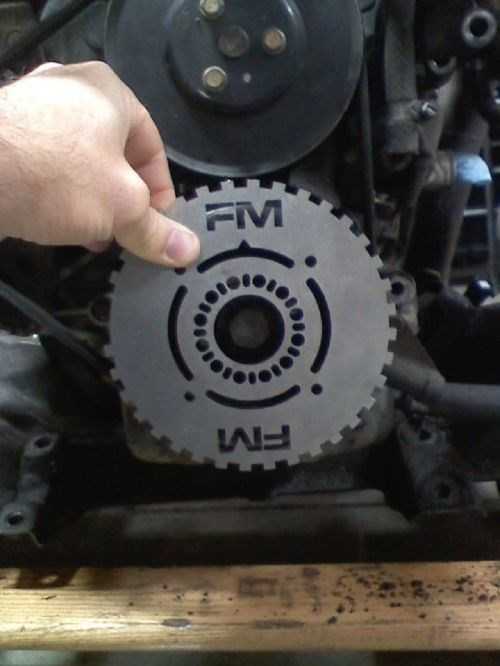

Реперный диск. Другие названия задающий или синхронизирующий.

Чаще всего он размещен на кронштейне между шкивом генератора и маховиком.

Среди других электронных датчиков он выделяется проводом (длиной 70 см) со специальным разъемом подключения в бортовую сеть автомашины.

Для замены и установки ДПКВ необходимо только правильно выставить зазор между стержнем и синхронизирующим диском. Размер зазора варьируется от 0,5 до 1,5 мм и зависит от марки и модели конкретной автомашины. Регулировка расстояния осуществляется за счет специальных шайб, расположенных между устройством и местом установки.

Схема включения сельсинов при работе в трансформаторном режиме.

Способы проверки датчика распредвала

Перед тестированием датчика с помощью мультиметра или других электронных приборов проверьте механическую целостность датчика. В частности, он установлен в корпусе с уплотнительным кольцом для обеспечения надежной фиксации. Необходимо проверить его состояние. Также рекомендуется проверить корпус датчика на наличие трещин или других повреждений. Также рекомендуется проверить корпус привода на наличие поврежденных зубцов, металлической стружки на корпусе датчика или рядом с ним.

В Интернете можно найти информацию, с помощью которой можно определить функциональность ДДПВ, просто проверив его магнитные свойства. В частности, небольшой металлический кусочек должен быть помещен рядом с наконечником (рабочей частью) и «приклеен» к датчику. В действительности это не так, и неработающий датчик SD может быть магнитным, а может и не быть. Поэтому проверка должна проводиться другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и осциллографа. Первый метод проще и быстрее, но второй метод более точен и предоставляет больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки МРСК необходимо его разобрать. Легко снять жгут проводов и открутить крепежный винт. Вам также понадобится небольшой металлический предмет (черный металл, чтобы он был магнитным).

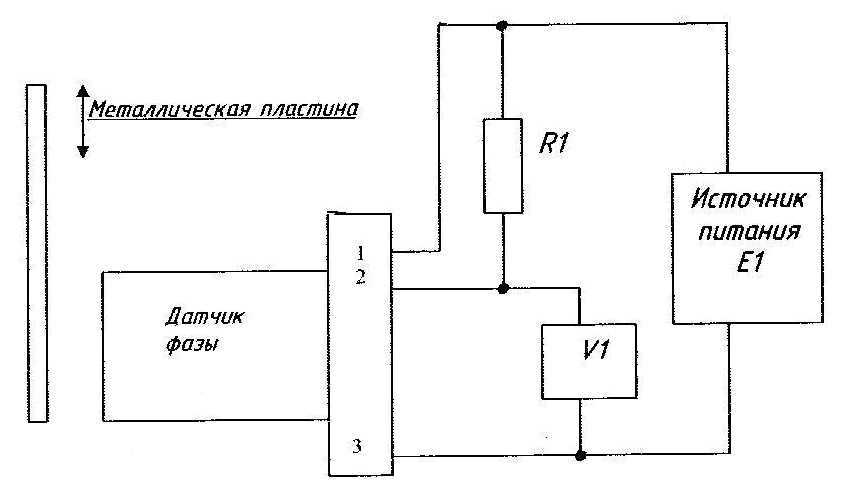

Принципиальная схема для испытания датчика фазы 21110-3706040

Принципиальная схема для испытания датчика фазы 21120-3706040

Алгоритм проверки мультиметра следующий:

1. Возьмите мультиметр и переключите его в режим измерения постоянного напряжения в диапазоне до 20 В (в зависимости от модели мультиметра).
2. Отсоедините «штекер» от датчика, отпустив фиксатор.
3. Снимите датчик со своего места.
4. На датчике «фишки» автомобиля ВАЗ 21110-3706040 (и многих других) клемма «А» соответствует общей земле, клемма «С» — положительный провод от реле управления, а клемма «В» — сигнальный (центральный) провод. Клемма 21120-3706040 штекера датчика «А» соответствует общей земле, клемма «В» — положительному проводу от реле управления, а клемма «С» — сигнальному проводу.
5. Убедитесь, что на соединения подается питание. Для этого включите зажигание автомобиля (но не запускайте двигатель) и проведите измерение с помощью мультиметра. Если ток на клеммах отсутствует, необходимо искать причину. Это может быть неисправность проводки (нарушение изоляции, обрыв кабеля), отказ реле управления или «сбой» электронной системы управления (ЭБУ).
6. Затем подключите тестируемые датчики в соответствии со схемами, показанными на рисунке.
7. Подайте на датчик напряжение 13,5±0,5 В (хотя допустимо и более низкое напряжение, например, 12…12,5 В от батареи).
8. Если вольтметр не обнаруживает напряжения на датчике при подаче на него тока, это означает, что либо сам датчик неисправен, проверку можно прекратить и подготовиться к замене датчика на новый.
9. Измерьте напряжение между плюсовой и сигнальной клеммами. Оно должно составлять не менее 90% от напряжения питания (т.е. если напряжение питания составляет 12 вольт, напряжение на сигнальном контакте должно быть не менее 10,8 вольт).
10. Прижмите подготовленный металлический предмет к концу датчика (сигнальная часть). Снова измерьте напряжение на сигнальном контакте. Оно не должно превышать 0,4 вольта. Снимите пластину — напряжение снова должно составлять 90. 100% от напряжения питания. Если во время этой проверки возникают аномалии, датчик неисправен и подлежит замене. 1.

монтаж проводки своими руками, видео, фото

После рестайлинга в 2003 и 2010 году популярный в России грузовик получил и новое имя — «Газель-Бизнес». Но не только приставку к названию и измененную облицовку получил автомобиль – доработке подверглись более 20 узлов, а всего в конструкцию автопроизводителем было внесено 130 изменений, включая и переработанную электрическую схему.

Если сравнивать первенца, увидевшего свет в далеком 1994 году и новинкой, то переделки оказались существенными. Накопленный за годы эксплуатации опыт обслуживания позволил сформулировать задачи для конструкторов и инженеров, которые и были реализованы в новой модели.

Рестайлинговая Газель Бизнес

Радикальные изменения электрической схемы

В частности, электропроводка Газель 3302 существенно видоизменилась благодаря появлению давно ожидаемых элементов:

1. Дизельного двигателя;
2. АБС в приводе тормозов;
3. Кондиционера;
4. Круиз-контроля.

Дизельная Газель

Заводская схема электропроводки Газель 3302

С появлением в линейке силовых агрегатов давно ожидаемых дизельных двигателей, в частности, мотора марки Cummins производства США, видоизменилась и схема электрооборудования.

Хотя дизельный двигатель и избавлен от системы зажигания, традиционной для работающих на бензине моторов, однако в его конструкции есть масса других электрических компонентов, среди которых основные это:

1. Блок управления работой топливного насоса;
2. Блок управления системы дожигания выхлопных газов.

Предостережение: использовать нестандартные прошивки для блока управления двигателем не рекомендуется, поскольку заводские настройки рассчитаны на уравновешивание разного крутящего момента мотора и коробки передач.

Соответственно, что проводка Газель Бизнес также подверглась изменениям (по сравнению со схемой электропроводки Газели с 402 двигателем), поскольку в дизельной версии устанавливается:

1. более мощная аккумуляторная батарея,
2. новый стартер с улучшенными характеристиками;
3. генератор повышенной производительности;

Установка энергоемкого оборудования привела к возрастанию нагрузки в бортовой сети, что потребовало и переделки электрической схемы проводки Газели. Естественно, что автопроизводитель стал отгружать в сервисные точки и магазины автозапчастей комплекты электропроводки, соответствующие разным силовым агрегатам.

Кондиционеры Sanden

С появлением кондиционеров японской компании Sanden претерпела изменения и электропроводка на Газель 3302. Помимо дополнительных потребителей источника тока в салоне авто (блок управления), в подкапотном пространстве потребовалось электропитание и для электрического вентилятора, и для насоса.

Японский кондиционер Sanden для Газели

Тормозная система

На Газель Бизнес впервые появилась и АБС – система, не допускающая блокировки колес при торможении.

В приводе тормозов автопроизводитель стал устанавливать продукцию немецкой компании Bosch:

1. главный тормозной цилиндр;
2. вакуумный усилитель тормозов;

Справочно: Предпочтение было отдано 4-х канальной системе, имеющей отдельную регулировку тормозного момента каждого колеса.

С 2011 года АБС стала базовой комплектацией микроавтобусов, предназначенных для перевозки пассажиров.

Дополнительные компоненты

Схема проводки Газель бизнес также подверглась видоизменению и благодаря появлению:

1. узлов и деталей фирм ZF и Sachs в приводе сцепления;
2. гидроусилителя руля от ZF Lenksysteme;
3. электрообогрева наружных зеркал;
4. иной передней панели с новым блоком приборов;
5. аудиосистемы от Blaupunkt;
6. обновленного блока управления отопителем кабины.

Блок управления аудиосистемой Blaupunkt и кондиционером в Газель Бизнес

Кроме того, в виде опции к версии с силовым агрегатом от Cummins появился круиз-контроль семейства Газель-Бизнес, также потребовавший изменения электрической схемы автомобиля.

Выводы: подвергнув автомобили Газель Бизнес модернизации, автопроизводитель серьезно усовершенствовал и электропроводку, например по сравнению с моделью с 406 двигателем. Вот почему при ее замене или замене ее компонентов следует руководствоваться электрической схемой завода-изготовителя.
