Распиновка датчика дмрв сименс ваз 2107

Как проверяют датчик в Калине?

Как проверить ДМРВ? Выполнить диагностирование возможно в собственноручном режиме в условиях обычного гаража.

Здесь на помощь придут нижеуказанные способы.

1. Отключаем датчик воздуха и запускаем мотор. ЭБУ в данном случае переходит на функционирование по аварийной программе. Приготовление топливовоздушной смеси осуществляется только в соответствии с положением заслонки в дроссельном узле. Начинаем движение и ощущаем изменение динамики в положительную сторону. Вердикт – замена датчика!
2. Альтернативная версия прошивки бортового модуля управления двигателем. Возможно, прошивка ранее заменялась и владельцу Лада Калина неизвестно о том, что именно в ней «зашито» на случай активации аварийной программы работы мотора (с отключенным ДМРВ). В таком варианте под упор заслонки подкладываем пластину, обладающую толщиной 1 мм. Обороты, естественно, поднимутся. Снимаем в этот момент «фишку» с разъема на датчике. Если наблюдается остановка мотора, то виновата сама прошивка, вернее, шаги регулятора ХХ для аварийного режима.
3. Измеряем напряжение на выводах подключенного ДМРВ. Мультиметр переводим в диапазон с пределом в 2 Вольта. Включаем зажигание и выполняем замер. Отсутствие неисправности будет подтверждено значением напряжения 1,01-1,02 В.

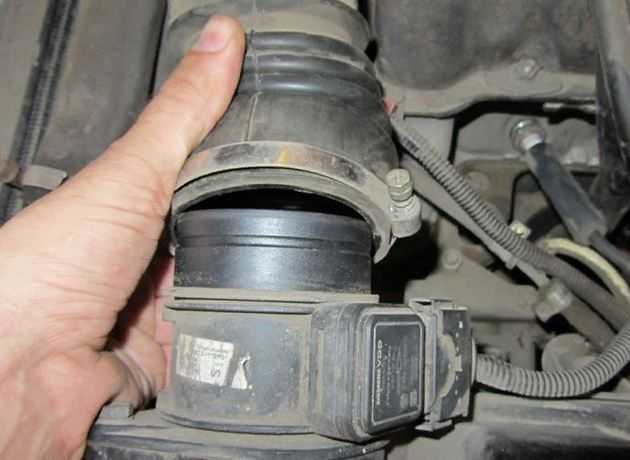

4. Осматриваем визуальным методом. С помощью отвертки демонтируем хомут и гофрированный патрубок системы подачи воздуха в коллектор. Снимаем сам датчик и смотрим на его внешнее состояние. Исключено присутствие следов влаги и царапин. Если датчик воздуха покрыт пленкой масла, то подозреваем мотор на предмет износа его элементов или системы вентиляции картера.

Чем отличаются датчики 037 и 116?

Чем могут отличаться между собой регуляторы этих моделей и можно ли вместо 037 установить 116? Различия между этими контроллерами есть, и дело заключается не в распиновке ДМРВ. Ведь если бы эти модели были одинаковыми, какой смысл был бы давать им разные названия?

Итак, чем отличаются между собой контроллеры и можно ли вместо 037 установить модель 116:

1. Первое отличие, о котором можно догадаться исходя из технических характеристик — это то, что модель 037 при работе может выдавать данные с погрешностью. Разумеется, погрешность в 2.5% не критическая, но она имеет место.
2. Устройство 037 предназначено для установки в автомобили ВАЗ 2111, 2112, 2123, 21214, которые оборудованы контроллерами М 1.5.4, Январь 5.1-5.1.3 и т.д.
3. Что касается модели 116, то ее использование актуально на Ладах 21114, 21124, 21214. Установка этого устройства допускается на Калины и Приоры. Монтаж девайса допускается на авто, обустроены контроллерами М 7.9.7 и Январь 7.2.

Если столкнулись с проблемой неработоспособности устройства, то при замене нужно ставить такую модель, которая уже была установлена. Но стоит учитывать, что 037 — это не распространенный вариант, как 116, так что найти его сложнее. Последний, в свою очередь, является более распространенным, да и стоимость его ниже.

Замена допускается, но специалисты не рекомендуют этого делать. Все потому, что между собой эти устройства различаются по своей тарировке, поэтому в случае замены придется изменять параметры блока управления. А лезть в «мозги» автомобиля можно только, если понимаете, что нужно сделать, и есть минимальный опыт.

Доброго времени суток!

Сабж такой: имеется авто ВАЗ 21140 2004 г.в. с мозгами BOSCH 7.9.7. На нем умер ДМРВ показания бывают 1.02-1.04 в зависимости от случая ну и вторичные признаки: падают обороты при выжиме сцепления до 500-600, повышенный расход топлива (11-12л/100км), затрудненный холодный пуск.

На данный момент стоит ДМРВ 116. В наличии имеется новый 037. Возможна ли замена этих датчиков с последующей перепрошивкой (изменением тарировки)?

P. S. Причина этих действий (а не простая покупка нового ДМРВ) — я все равно собирался шить мозги.

• Не работает одна сторона поворотников ваз 2101

• Кран печки маз электрический не работает

• Установка автозапуска на audi a4 b7

• Паз 32053 установка привода трамблера

• Как выставить зажигание на паджеро

Распиновка датчика расхода воздуха ВАЗ. Проверка и ремонт ДМРВ

На основе сигнала с датчика массового расхода воздуха (ДМРВ) производится расчет циклового наполнение цилиндра, пересчитываемого в конечном итоге в длительность импульса открытия форсунок. Если он работает не корректно, машина кушает бензин больше чем нужно. Устанавливается такой датчик на втором тракте, сразу за воздушным фильтром и подсоединяется к системе электричества, которая управляется шестиконтактной колодкой проводов.

Существует довольно много различных типов ДМРВ: механические, ультразвуковые, термоанемометрические и некоторые другие.

В данном случае рассмотрим устройство термоанемометрического датчика HFM-5 от Bosch, наиболее часто устанавливаемого на автомобили ВАЗ. Чувствительный элемент датчика представляет собой тонкую пленку, на которой расположено несколько температурных датчиков и нагревательный резистор. В середине пленки находится область подогрева, степень нагрева которой контролируется с помощью температурного датчика.

На поверхности пленки со стороны потока воздуха и с противоположной стороны симметрично расположены еще два термодатчика, которые при отсутствии потока воздуха регистрируют одинаковую температуру. При наличии потока воздуха первый датчик охлаждается, а температура второго остается неизменной, вследствие подогрева потока воздуха в зоне нагревателя. Дифференциальный сигнал обоих датчиков пропорционален массе проходящего воздуха.

• 1 — диэлектрическая диафрагма
• Н — нагревательный резистор
• SH — Датчик температуры наг. резистора
• SL — Датчик температуры воздуха
• S1 и S2 — темп датчики до и после нагревателя.
• QLM — масса воздушного потока
• t — температура

Электронная схема датчика преобразует этот сигнал в постоянное напряжение, пропорциональное массе воздуха. Такая конструкция получила название Hot Film (HFM), к ее достоинствам можно отнести высокую точность измерения и способность регистрировать обратный поток воздуха, к недостаткам – низкую надежность в условиях загрязнения и попадания влаги.

Измерить то количество воздуха, которое поступает в двигатель, значит определить нагрузку двигателя. При нажатии на педаль газа водителем, открывается дроссельная заслонка, увеличивается количество всасываемого воздуха. При этом мы говорим, что увеличилась нагрузка. Когда же вы отпускаем педаль – нагрузка падает. Все довольно просто. Однако это только на первый взгляд. Если учесть то, что в условиях реального движения двигатель часто сменяет режимы работы, поступающий воздух во впускной системе участвует в нескольких газодинамических процессах, то проблема измерения воздуха в системе не такая и простая.

В старых системах (ЭБУ Январь-4 и GM-ISFI-2S) применялись другие термоанемометрические ДМРВ, чувствительные элементы которых были выполнены в виде нитей. Такие датчики получили название Hot Wire MAF Sensor. Выходной сигнал этих датчиков был частотный, то есть в зависимости от расхода воздуха менялось не напряжение, а частота выходных импульсов. Датчики были менее точны, не позволяли регистрировать обратный поток, но эти недостатки перекрывала очень высокая надежность.

На автомобили ВАЗ устанавливались несколько типов датчиков массового расхода воздуха: GM, BOSCH, SIEMENS и российского производства. В 1999-2004 гг. на авто ВАЗа устанавливались два типа датчиков 0 280 218-037 и 0 280 218-004. Эти датчики выдают разные параметры выходного напряжения (тарировки) на одинаковом расходе воздуха и взаимозаменяемость (вернее, замена 004 на 037) возможна только с заменой тарировочных таблиц в прошивке. То же касается и нового датчика 116, устанавливаемого серийно с начала 2005 г.

Датчик поставляется только в сборе, с кодом и маркируется зеленым кругом.

На часть автомобилей классической компоновки совместно с ЭБУ Январь 7.2 применялись датчики Siemens-VDO (5WK97014. AVTEL):

Они отличаются тарировкой (от нуля вольт) и схемой подключения.

Разбираемся что такое датчик массового расхода воздуха (ДМРВ) инжекторного Ваз-2107

В карбюраторных «Семерках» наилучшее соотношение бензина и кислорода воздуха обеспечивается диаметром жиклеров и диффузоров карбюратора и очень часто это соотношение не идеально. Инжекторный мотор Ваз-2107 работает на топливовоздушной смеси, составные доли которой рассчитывает процессор электронного блока управления (сокращенно ЭБУ). Для нормальной его работы нужно получить информацию по нескольким параметрам, один из которых, это количество кислорода воздуха, засасываемого в камеры сгорания цилиндров двигателя.

ДМРВ Ваз-2107 вмонтирован в патрубок воздушного фильтра и связан патрубком с приливом корпуса дроссельной заслонки. Он отслеживает количество проходящего воздуха, контролируя разность температур двух тонких токопроводящих нитей из платины. Первая смонтирована так, что ее обдувает проходящий сквозь корпус ДМРВ воздух, а вторая, сравнительная (контрольная), спрятана от обдува.

Чем больше воздуха продувается через датчик, тем сильнее остывает первая нить и тем больше упадет ее сопротивление по сравнению со второй нитью. Эта разница сопротивлений, в виде выходного сигнала, поступает в ЭБУ Ваз-2107, а он уже, учитывая температуру контрольной нити, вычисляет сколько нужно подать бензина. Если данные от ДМРВ не поступают, двигатель не заглохнет. Но работать будет совсем не так, как положено. Еще хуже, когда сигналы идут с ошибкой, такое часто бывает от загрязнения контактов. ЭБУ «сбивается с толку», дает неправильные указания форсункам и в итоге, мотор работает с перебоями.

Как проверить ДМРВ на исправность

Имеется несколько основных методик проверки датчика массового расхода воздуха, которые позволяют убедиться в его неисправности.

Проверка ДМРВ в движении

Самый простой способ диагностики расходомера – это анализ работы двигателя при принудительном отключении датчика. Проверка происходит следующим образом:

Необходимо открыть капот и отключить разъем с датчика массового расхода воздуха. После этого закройте капот;

Далее сядьте за руль машины и заведите мотор. Автомобиль должен начать работать в аварийном режиме, при котором будет гореть лампочка Check Engine

В такой ситуации количество воздуха в топливной смеси будет определяться в зависимости от положения дроссельной заслонки;
Попробуйте проехаться на автомобиле и обратите внимание на его динамику в сравнении с тем, как машина работала до отключения ДМРВ. С выключенным датчиком машина должна стать «живее», то есть быстрее разгоняться. Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Если это так, то можно с уверенностью говорить о проблемах с датчиком массового расхода воздуха.

Крайне не рекомендуется долго эксплуатировать автомобиль с отключенным ДМРВ.

Проверка ДМРВ мультиметром

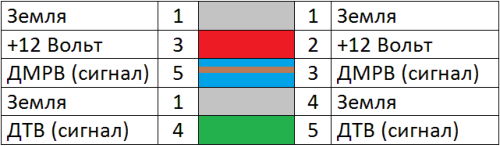

Диагностировать проблему с датчиком можно при помощи мультиметра. Для этого необходимо сперва разобраться с конструкцией устройства и его «распиновкой», то есть распайкой проводов по плате. Из датчика массового расхода воздуха выходит 4 провода. В зависимости от модели ДМРВ и производителя, их цвета могут различаться, но в большинстве случаев они следующие:

• Розовый (или розово-черный): провод к главному реле;
• Зеленый: провод к заземлению;
• Серый: провод к питанию;
• Желтый: вход сигнала.

Для проверки датчика массового расхода воздуха мультиметр необходимо выставить в режим измерения постоянного напряжения и установить предел до 2 Вольт. Далее потребуется включить зажигание, но не заводить мотор. Когда это будет сделано, подключите красный щуп мультиметра к входу сигнала датчика (желтому проводу), а черный щуп к заземлению (зеленому проводу). Сделать это можно не «оголяя» провода, просунув щупы диагностического устройства сквозь резиновый уплотнитель разъема.

По результатам измерения можно сделать выводы о состоянии датчика:

• Полностью исправное устройство (новое): 0,996 – 1,01 Вольт;

• Датчик в хорошем состоянии, но уже поработал: 1,01 – 1,02 Вольт;
• Датчик давно работает, но еще исправен: 1,02 – 1,03 Вольт;
• Скоро потребуется замена ДМРВ: 1-03 – 1,04 Вольт;
• Расходомер близок к выходу из строя, но продолжает справляться с задачами: 1,04 – 1,05 Вольт;
• Датчик необходимо менять: 1,05 Вольт и выше.

Некоторые современные бортовые компьютеры позволяют смотреть напряжение на датчике массового расхода воздуха. В таких ситуациях можно обойтись без мультиметра.

Визуальный осмотр ДМРВ

Опытные автомобилисты могут определить неисправность датчика массового расхода воздуха по его внешнему виду. Первым делом необходимо снять ДМРВ, а далее его внимательно осмотреть. Признаками неисправности является попадание жидкости в воздушный патрубок и датчик ДМРВ (или наличие механических повреждений).

Чаще всего жидкость может оказаться в датчике по следующим причинам:

• Повышенный уровень масла в картере. В такой ситуации в датчик попадает масло;
• Забитый маслоотбойник системы вентиляции картера;
• Несвоевременная замена воздушного фильтра, из-за чего грязь попадает на термоанемометр ДМРВ.

Самым простым и надежным способом диагностировки проблем с датчиком массового расхода воздуха является его замена на рабочее устройство. Например, можно снять подходящий рабочий датчик с другого автомобиля, установить его и убедиться, что стабилизировалась работа двигателя. В такой ситуации можно сразу идти покупать новый датчик без диагностики его мультиметром или другими способами.

(415 голос., средний: 4,58 из 5)

Как снять ДМРВ на Приоре для очистки: инструкция по удалению загрязнений с датчика и ремонт ДТВВ

Если принято решение очистить ДМРВ на Приоре, тогда первым делом устройство необходимо демонтировать с автомобиля. После нужно извлечь непосредственно сам датчик, который встроен в цилиндрический корпус, и крепится с помощью двух саморезов. Казалось бы, что может быть сложного в том, чтобы выкрутить саморезы, и извлечь сам датчик расхода воздуха. Однако не все так просто, ведь крепится устройство при помощи саморезов со специфической формой граней шляпки, поэтому с их вывинчиванием возникают трудности. Ниже на фото показано, как выглядит шляпка самореза на ДМРВ Приора.

Это интересно! Специальная форма шляпки саморезов сделана для того, чтобы исключить вероятность доступа к рабочей части датчика. Любое вмешательство в конструкцию ДМРВ недопустимо, как заявляет производитель.

Подобрать биту из стандартного набора не получится, поэтому существует три способа решения проблемы:

• найти и заказать специальную биту или отвертку с соответствующей формой наконечника;
• выкрутить саморезы пассатижами;
• сделать надрезы или надпилы на шляпке, чтобы выкрутить саморезы отверткой (рекомендуется это делать только пилкой по металлу, но не болгаркой).

Естественно следует выбирать второй или третий вариант. Для этого подбираем оптимальный вариант пассатижей (по размеру) и вывинчиваем крепежные элементы. Ниже на фото показано, как это следует делать правильно.

Вывинчивать саморезы нужно аккуратно и не спеша, исключив вероятность сильных вибраций датчика. После откручивания саморезов можно приступать к извлечению устройства

После снятия важно не ронять его, так как малейшие удары могут привести к деформации рабочих элементов. Далее приступаем к непосредственной части очистки, что можно сделать при помощи баллончика с удлинительной трубкой или шприца с тонкой иглой. Чтобы выполнить очистку, не нужно разбирать блок, так как в ходе этих манипуляций можно повредить устройство, и кроме того, при обратной сборке, может быть нарушена герметичность

Именно поэтому, используя специальную жидкость, необходимо ею обработать кристалл и терморезистор (датчик ТВВ если имеются признаки его загрязнений). Причем нужно только распылить или полить их жидкостями, но не пытаться залазить внутрь канала (лабиринта) тканью или другими предметами, чтобы еще и дополнительно протереть. После обработки веществами, нужно оставить деталь на 30 минут, чтобы она тщательно просохла, а затем собрать и установить на место. Испытать в действии на автомобиле

Чтобы выполнить очистку, не нужно разбирать блок, так как в ходе этих манипуляций можно повредить устройство, и кроме того, при обратной сборке, может быть нарушена герметичность. Именно поэтому, используя специальную жидкость, необходимо ею обработать кристалл и терморезистор (датчик ТВВ если имеются признаки его загрязнений). Причем нужно только распылить или полить их жидкостями, но не пытаться залазить внутрь канала (лабиринта) тканью или другими предметами, чтобы еще и дополнительно протереть. После обработки веществами, нужно оставить деталь на 30 минут, чтобы она тщательно просохла, а затем собрать и установить на место. Испытать в действии на автомобиле.

Чтобы очистительная жидкость попала на кристалл, нужно распылять ее в отверстие, которое показано на фото ниже.

Не забывайте промыть сетку цилиндрического корпуса, в которой могло скопиться много пыли и мусора. Ее можно положить в ванночку со спиртом на время, чтобы очистить все имеющиеся загрязнения.

Если из строя вышел ДТВВ, место расположения которого показано на фото ниже, то его можно заменить, если известен номинал сопротивления.

Определить неисправность этого полупроводникового элемента можно, измерив его сопротивление. Ниже указаны пределы сопротивления в зависимости от температуры воздуха.

Если мультиметр будет показывать значение выше 100 кОм, значит, произошел обрыв цепи. Не стоит забывать, что наличие загрязнений на терморезисторе приводит к тому, что он начинает неправильно определять температуру. Если терморезистор неисправен, то его можно заменить, воспользовавшись паяльником. Терморезистор нужно выбирать по сопротивлению в зависимости от температуры, ориентируясь на таблицу выше.

Припаивать терморезистор нужно кратковременным касанием, чтобы не перегреть плату ДМРВ. После такого ремонта собрать деталь, и установить датчик на место.

Способы устранения поломок

Вариантов устранения неполадок в работе девайса есть несколько:

1. Замена датчика. Самый верный способ обеспечить нормальную работоспособность системы, установив заведомо рабочий контроллер.
2. Произвести проверку подключения регулятора, а также работоспособности электроцепи. Очень редко, но бывает такое, что регулятор отказывается нормально работать по причине окисления контактов на разъеме. В данном случае можно попытаться отключить датчик и произвести очистку контактов железной щеткой.
3. Произвести промывку устройства. Данный вариант восстановления работоспособности сегодня считается одним из наиболее популярных среди наших соотечественников. Очистка обычно занимает немного времени, но зато у вас есть все шансы восстановить работоспособность регулятора. Наш ресурс уже писал о промывке устройства, подробная пошаговая инструкция представлена в этой статье.

forum.injectorservice.com.ua

Датчик расхода воздуха Siemens — как продиагностировать?

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение andr1968 » 12 июл 2008, 12:52

Сообщение Олег_Д » 13 июл 2008, 20:24

Датчик расхода воздуха Siemens — как продиагностировать?

Сообщение racon » 25 ноя 2008, 15:04

Точка А. Это точка, которую я назвал точку начала спада напряжение. Должно быть не менее 5.5 вольт. В идеале 5.96-6.0 вольта. Точка В. Точка наименьшего напряжения. Не меньше 0.2 вольта. Попадались расходомеры не рабочие, у которых напряжение опускалось до 0. Точка С. Напряжение стабилизации. В расходомерах бош должно быть 1 вольт, в сименсе 0.6 вольт. Еще заметил, что фактически время от включения зажигания до точки В как правило приблизительно 600 мс. А до точки С 5-7 секунд. Были расходомеры нерабочие у которых это время было около 10 секунд. Хотя из моей практики достаточно посмотреть точки А и В. Ниже привожу осциллограьмы рабочих и нерабочих расходомеров. Увы, большая часть не сохранилась. Встречал расходомеры, которые люди покупали в магазинах, ставили на автомобили, приезжали и говорили – а она все равно не едет. Причиной тому есть, как я их называю, кожезаменители. Т.е. снаружи вроде все один в один. А внутри вместо измерительных пластин стоит диод и кусочек проволки натянут. Дешево и сердито.

Принцип работы

Ход поршня происходит при сгорании топлива с воздухом в пропорции 1:14, при сохранении которой происходит оптимальная работа силовой установки. При уменьшении или увеличении пропорции двигатель не перестает работать, но появляется перерасход горючего или снижение рабочей мощности мотора. Датчик массового расхода воздуха нам нужен, чтобы воздух поступал порциями. Работа агрегата проходит следующим образом: ДМРВ ВАЗ 2110 делает расчет порции свежего воздуха, а затем отсылает данные на основной компьютер, который, ориентируясь по этой информации, высчитывает порцию топлива.

Чем сильнее вы давите на газ, тем больше требуется фильтрованного воздуха для силовой установки. Датчик массового расхода фиксирует увеличение и подает команду электронике увеличить порции топлива. При движении на одинаковой скорости каждая порция должна равняться предыдущей. ДМРВ получает данные о нагрузке силового агрегата, а затем вычисляет требуемую порцию воздуха. Когда водитель нажимает на педаль, открывается дроссельная заслонка, при этом увеличивая объём всасываемого воздуха – нагрузка повышается. При отпущенной педали нагрузка падает.

Объявления

Поврежденный датчик из-за попадания пыли

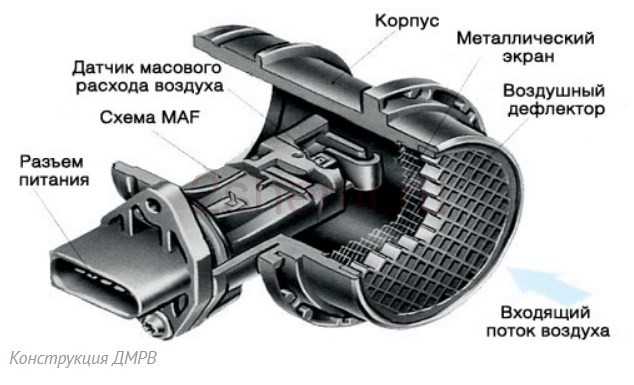

Справка о работе и устройстве датчика массового расхода воздуха

Опять же, не будем рассматривать исторически устаревшие механические варианты с флюгером и частотный расходомер General Motors, который использовался в комплекте с ЭБУ «Январь» 4-й серии. Современные расходомеры для 10 серии ВАЗ работают по принципу термоанемометра.

В основе лежит свойства некоторых металлов существенно менять сопротивление в зависимости от нагрева (в датчике ДМРВ используется сплав иридия с платиной, что обуславливает высокую стоимость прибора). В потоке воздуха расположены два резистора: один прецизионный, второй может менять сопротивление с помощью нагрева. На него подается напряжение, нить нагревается до момента совпадения с эталоном. В зависимости от силы воздушного потока, нить охлаждается, сопротивление меняется. За счет увеличения напряжения на резисторе, температура и соответственно сопротивление восстанавливается. Это происходит в реальном времени, то есть контроль за воздушной массой постоянный. На выходе датчик массового расхода воздуха показывает сигнальное напряжение с точностью сотых долей вольта. Полученная информация обрабатывается ЭБУ для точного дозирования бензина в топливно-воздушную смесь.

Все элементы скомпонованы в единый электронный модель, который размещается в измерительном канале (воздуховоде).

Устройство датчика

Вид расходомера со стороны сетки.

Датчик в разобранном виде.

На этом фото видна платиновая нить.

В итоге расход и температура воздуха преобразуются в понятные для ЭБУ электрические импульсы. Это очень нежный и точный прибор, он позволяет рассчитывать цикловое наполнение цилиндров воздухом и обновляет параметры каждых 0,1 с.

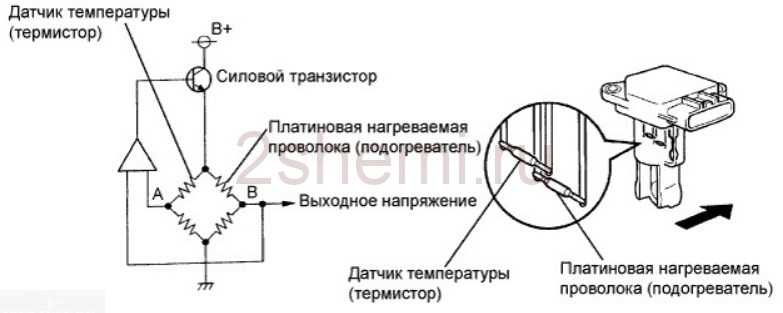

Схема датчика массового расхода воздуха.

Рабочий орган датчика — платиновая прогреваемая нить. Она нагревается до рабочей температуры (от 100 до 1000 градусов), а при поступлении воздуха, остывает. Величина, на которую падает температура нити, преобразуется в электрический сигнал и исходя из этого значения, ЭБУ вычисляет массу и температуру воздуха, попавшего в камеру сгорания. А на основе этих данных уже готовит необходимую порцию топлива. Вкратце — так.

Визуальный осмотр

Что касается визуальной диагностики, то в первую очередь необходимо проверить состояние гофры, в которой установлен расходомер, а также само устройство. Если в результате проверки вы увидели следы моторной жидкости или конденсата, то не исключено, что девайс не работает именно по этой причине. В некоторых случаях чистка устройства от загрязнений позволяет возобновить работу расходомера и предотвратить возможную замену. Нужно учитывать, что загрязнения обычно скапливаются в результате редкой замены воздушного фильтрующего элемента (автор видео о неисправности регулятора — канал В гараже у Сандро).

Если же вы заметили следы моторной жидкости, то есть вероятность, что причина кроется в засорении салобойника, также проблема может заключаться в превышении допустимого уровня смазки в картере. Когда очистка будет завершена, необходимо будет произвести визуальный осмотр регулятора — на передней его части вы можете увидеть уплотнительную резинку, которая используется для герметизации. Уплотнитель необходим для предотвращения неочищенного воздушного потока и может быть такое, что резинка немного сдвинулась — это приведет к скоплению пыли на сетке расходомера.

ДМРВ для автомобиля ВАЗ 2107

Впрысковые (инжекторные) моторы на автомобилях ВАЗ 2107 оснащены проверенным временем ДМРВ от фирмы Сименс.

Разумеется, никакой немецкой магии тут нет, датчик может выйти из строя, как и любое иное оборудование. Автомобиль при этом не остановится, двигатель не заглохнет, но управляющая электроника переведет его в аварийный режим. То есть воздух, поступающий во впускной коллектор, главным «мозгом» учитываться не будет, топливная смесь в этом случае формируется по усредненному принципу. Увеличивается расход бензина, снижается мощность и крутящий момент.

Как проверить самостоятельно ДМРВ

Признаки неисправности датчика массового расхода следующие:

• горит сигнальная лампа «check engine» на панели приборов;
• плавающие холостые обороты при исправном регуляторе холостого хода;
• при равномерной нагрузке нет плавности хода автомобиля;
• запуск двигателя затруднен (при наличии иных неисправностей – невозможен);
• немотивированно вырос расход топлива;
• ощутимая потеря мощности (особенно заметно под нагрузкой).

ДМРВ Siemens VDO, установленный на автомобилях ВАЗ 2107, отличается высокой надежностью, однако он может казаться неисправным по причине внешних воздействий. Например, загрязнение, попадание воды или масла в измерительный канал или нарушения электропитания. Поэтому проверка ДМРВ ВАЗ 2107 для двигателя инжектор начинается с осмотра датчика. Его необходимо снять.

• скидываем с аккумулятора минусовую клемму;
• отпускаем хомут крепления и отделяем патрубок впускного коллектора от фланца датчика ДМРВ;
• аккуратно отсоединяем разъем питания и управления (от температуры пластик фиксаторов становится хрупким);
• откручиваем крепежные элементы и снимаем датчик с корпуса воздушного фильтра.

Осматриваем внутреннюю полость и сенсоры. Проводники и крепеж элементов не должны иметь визуальных повреждений, на поверхности отсутствует пыль, влага и масляные пятна.

Корпус также не должен иметь повреждений, трещин, сквозных потертостей.

Разумеется, имеющиеся загрязнения необходимо удалить. Полости измерительного канала продуваются сжатым воздухом.

Можно воспользоваться специальными спреями (только не карбклинером или WD-40!) для прочистки расходомеров. После очистки необходимо устранить причину появления грязи. Чаще всего мусор в ДМРВ попадает из несвоевременно замененного воздушного фильтра.

Проверка электрической части с помощью мультиметра

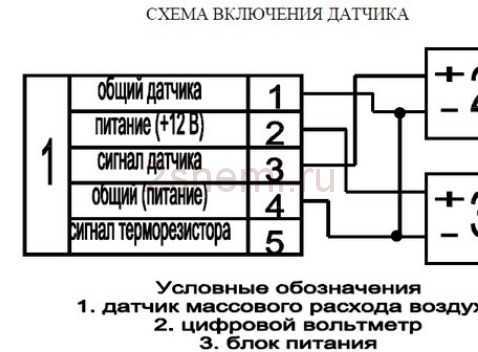

Чтобы узнать, в каком состоянии электрическая схема ДМРВ, потребуется распиновка контактов Siemens VDO. Сначала проверяем колодку со стороны ЭБУ. Минусовой провод мультиметра закрепляем на «массу», включаем зажигание. Плюсовой провод соединяем с контактом №5 колодки: нормальное напряжение питания 12 В. Аналогично проверяем контакт №4; нормальное напряжение 5 В. Если значения иные, проверяем ЭБУ или жгут проводов от ДМРВ к блоку управления двигателем.
