Правильная установка и грамотная регулировка карбюратора дааз-4178 на автомобиль уаз

Регулировка карбюратора

С помощью винтов качества и количества устанавливается режим работы двигателя УАЗ на холостом ходу. Режим холостого хода достаточно нестабилен, и без правильной настройки автомобиль будет невозможно эксплуатировать. Регулировка холостого хода на автомобиле УАЗ сводится к следующим действиям:

1. Двигатель машины требуется хорошо прогреть, для этого винт качества полностью выкручивается, а затем закручивается на 2,5-3,5 оборота.
2. Винтом количества обороты двигателя на холостом ходу доводятся до 850-950 оборотов.
3. При помощи винта качества находятся максимально большие обороты двигателя, а затем при помощи винта количества нужно вернуть положение, при котором обороты снова станут 850-950. Действие повторять до тех пор, пока поворот винта качества перестанет приводить к повышению оборотов двигателя.
4. Переход от обогащения к объединению горючей смеси найден, если обороты двигателя начали падать. Именно до этого момента следует закручивать винт качества и установить его на этой отметке.
5. Регулировку карбюратора на УАЗ можно считать завершенной, если при резком нажатии и сбросе  педали газа переход от высоких оборотов к холостому ходу прошел нормально. В противном случае необходимо понемногу выкручивать винт качества.

Основные неисправности

О наличии возможных сбоев в работе карбюратора на автомобиле УАЗ можно судить по характерным признакам поведения автомобиля на дороге. Наиболее часто встречающейся причиной нестабильной работы карбюратора является износ деталей или загрязнение клапанов, внутренних поверхностей и отверстий.

Самой частой неисправностью является износ игольчатого клапана в поплавковой камере. При этой неисправности излишки топлива ухудшают работу двигателя на холостом ходу. Решением проблемы может быть замена клапана. Различные клапана и отверстия имеют свойство со временем засоряться, что приводит к сужению сечений каналов и отверстий. Для того что бы режим работы двигателя не ухудшался, требуется регулярная промывка и чистка карбюратора. Проделать эту процедуру можно только полностью разобрав карбюратор, иначе до всех клапанов и отверстий просто не добраться.

Эксплуатация карбюраторного двигателя имеет свои особенности, которые следует учитывать. В первую очередь следует понимать, что в отличие от инжекторного двигателя, которым управляет электроника, карбюраторным двигателем управляет водитель. Поэтому вся забота о регулировках и настройках ложится на плечи автовладельца.

Какой карбюратор на УАЗ с двигателем 421 лучше поставить

На основании специалистов, проводивших немалое количество времени в подборе для ответа на вопрос, какой карбюратор поставить на УАЗ с 421 двигателем, выбрано три наиболее удачные конструкции

Важно отметить, что показания расхода топлива не сильно отличаются, затраты могут не окупиться

Самый распространенный вариант, лидирующий по числу положительных отзывов является карбюратор Солекс на УАЗ двигатель 421 от авто Нива Тайга. При установке данной конструкции, движок полностью раскрывает свой потенциал, простаивая пробуксовывают все четыре колеса. Максимальная скорость может достигать 150 км/час, параметры расхода бензина колеблются от 9 до 12 литров на 100 км пути.

Установка модификации ДААЗ позволит определить, какой карбюратор поставить на 421 двигатель УАЗ. Возможно проводить техническое обслуживание без головных болей, т.к. обладает простотой обслуживания и доступными расходниками.

Регулировка

Агрегат можно настроить как с полной разборкой, так и без разборки.

Регулировка карбюратора 1107010 на УАЗ:

Вариант 1.

• Запускаем машину, разогреваем двигатель;
• Откручиваем винт регулировки качества топливной смеси (винт «качества»), а после вкручиваем на 2,5 оборота;
• При помощи винта количества регулировки горючей смеси (винт «количества») выставляем обороты мотора на отметке 850–900 об./мин.
• Винтом «качества» повышаем обороты;
• Винтом «количества» возвращаемся к исходной отметке;
• Проводим операцию до тех пор, пока при поворотах винта «качества» обороты мотора не увеличивались;
• Перестаём манипулировать винтом «количества» после того, как обороты начинают снижаться (устанавливаем на этой отметке).
• Проверяем работоспособность. Если при резком нажатии или бросании педали акселератора машина глохнет — немного открутите винт «качества».

ДААЗ-4178 настраивается как с полной разборкой, так и без нее

Вариант 2.

• Демонтируем карбюратор и хорошо его отмываем;
• Проверяем игольчатый клапан (при сильном износе — меняем на новый);
• Продуваем все каналы;
• Проверяем маркировку жиклёров (заводские маркировки для главного топливного жиклёра, холостого хода, переходной системы — 120, 48 и 60 соответственно). Если номера не совпадают — меняем на соответствующие.
• Проверяем подсос воздуха (устанавливаем агрегат, запускаем двигатель и закрываем ладонью воздухозабор. Если мотор заглох — подсоса воздуха нет).
• Настраиваем агрегат в последовательности варианта № 1.

Процесс регулировки и настройки карбюратора ДААЗ-4178 на УАЗ 469

Для начала нужно отметить, что этот карбюратор не является родным для УАЗ 469. Значит либо Вы, либо кто-то другой, сняли штатный и поставили рассматриваемый. Данная замена не сопровождается особыми трудностями.

Одно из требований: добавить еще одну прокладку от 126 карбюратора. Теперь их две. Одна тонкая, другая толстая. Под воздействием высоких температур, времени и других внешних факторов в этом узле могут происходить усыхания прокладок. Это приводит к появлению зазоров, которые неизменно приводят к подсасыванию воздуха. Если оно будет значительным, то скорее всего никакая регулировка и настройка карбюратора не поможет, поэтому прежде всего необходимо проверить подсос воздуха. Для тех кто не знает как это сделать, будет написано об этом в конце статьи.

Регулировка и настройка карбюратора ДААЗ-4178 на УАЗ может производиться в двух вариантах:

1. Без разборки.
2. С полной разборкой.

Второе нужно, если первое не действует. Смысл таков: если вы, строго следуя инструкции, произвели регулировку и настройку карбюратора без его разборки, но двигатель часто глохнет, не сразу заводится, неустойчиво работает, значит нужно воспользоваться вторым вариантом.

Первый вариант

На корпусе карбюратора находятся винт качества и винт количества смеси. Вот ими и будет производится регулировка.

Для этого нужно:

1. Прогреваем двигатель. Винт качества полностью выкручиваем а потом закручиваем на 2,5-3,5 оборота.
2. Винтом количества доводим обороты двигателя до 850-950.
3. Винтом качества выставляются максимально большие обороты двигателя.
4. Винтом количества возвращаем 850-950 оборотов.
5. Этот процесс повторяем до тех пор, пока после поворота винта качества, обороты двигателя не повышаются.
6. Перестаем закручивать винт качества в момент когда обороты двигателя начинают падать. Именно на этой отметке его нужно установить.
7. Бывает, что при резком надавливании и сбросе педали акселератора, двигатель не нормально переходит от высоких оборотов к холостому ходу. В этом случае нужно понемногу винт качества выкручивать.

Второй вариант

Снимаем карбюратор, разбираем. Все хорошо моем. Одной из частых причин ухудшения работы двигателя на ХХ заключается в износе игольчатого клапана поплавковой камеры. Поэтому сразу его меняем. Далее в карбюраторе следует промыть и продуть все каналы.

Также следует обратить внимание на жиклеры. Они должны соответствовать заводским маркировкам

Ниже приводятся их номиналы:

1. Топливный жиклер холостого хода. Расположен в 1 камере. Маркировка 48.
2. Топливный жиклер переходной системы. Расположен во 2 камере. Маркировка 60.
3. Главный топливный жиклер. Находится в обеих камерах. Маркировка 120.

Если маркировка жиклеров на карбюраторе не совпадает с заводскими номиналами их нужно заменить. После этого карбюратор можно собрать и установить на место. Чтобы проверить нет ли подсоса воздуха достаточно на заведенном двигателе покрыть ладонью воздухозабор. Если двигатель глохнет значит подсоса нет. После установки карбюратора на УАЗ 469 следует, произвести его регулировку, пользуясь пошаговой инструкцией для первого варианта.

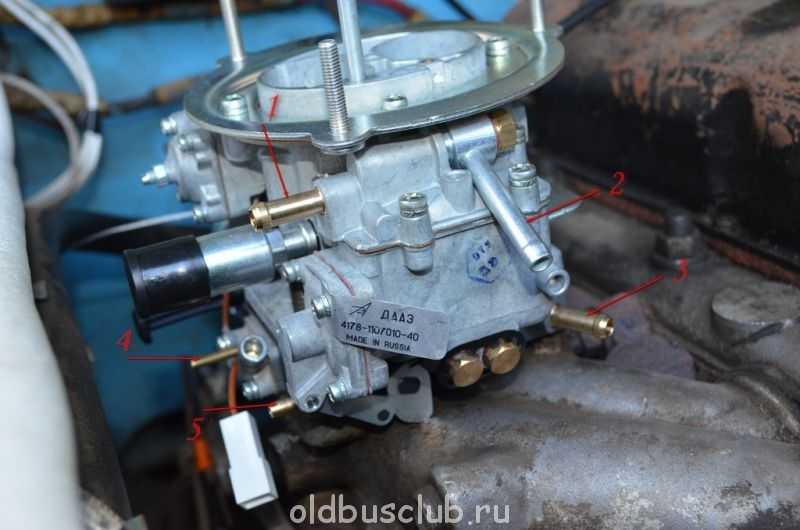

Последовательность действий при самостоятельном монтаже

Как уже упоминалось в начале статьи, для замены штатного карбюратора модернизированным понадобится асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА 2410. Отсутствие прокладки усложнит работу и затянет процесс установки карбюратора на длительное время. Так как агрегат конструкционно расположен в моторном отсеке, все работы будут проводиться в транспортном положении автомобиля.

• техническое средство устанавливается на смотровую яму или ровную площадку для удобства доступа к моторному отсеку со всех сторон;
• открывается капот, двигатель должен остыть до такой температуры, чтобы невозможно было повредить кожные покровы при ремонтных работах;
• отвинчивается штатная корпусная часть воздушного фильтра вместе с самим фильтром;
• откручиваются гайки со шпилек, снимается прежний (старый) карбюратор;
• в обязательном порядке необходимо отвинтить стационарные — длинные шпильки из посадочного места выпускного коллектора, на их место вкрутить новые, короткие. Если такую замену не сделать, то ДААЗ 4178 1107010 невозможно будет физически установить на штатное место;
• удаляется пневматический клапан вместе с корпусной частью;
• на освободившиеся место вкручивается реле — регулятор;
• укладывается новая асбестовая прокладка на место фиксации в выпускном коллекторе;
• штуцеры на карбюраторе и моторе соединяются посредством обычной шланги;
• подключается электрическая схема цепи в соответствии с распределением;
• обязательно подключается к питанию экономайзер принудительного холостого хода;
• проводится настройка винтов качества и количества.

Подробная процедура по тонкой настройке описана в данной статье несколько выше. Можно воспользоваться рекомендациями для достижения желаемого положительного результата.

Параллельно с установкой нового оборудования проведите визуальную диагностику вспомогательных элементов и систем. Возможно имеются механизмы, нуждающиеся в экстренной починке с использованием ремкомплектов.

Регулировка карбюратора

С помощью винтов качества и количества устанавливается режим работы двигателя УАЗ на холостом ходу. Режим холостого хода достаточно нестабилен, и без правильной настройки автомобиль будет невозможно эксплуатировать. Регулировка холостого хода на автомобиле УАЗ сводится к следующим действиям:

1. Двигатель машины требуется хорошо прогреть, для этого винт качества полностью выкручивается, а затем закручивается на 2,5-3,5 оборота.
2. Винтом количества обороты двигателя на холостом ходу доводятся до 850-950 оборотов.
3. При помощи винта качества находятся максимально большие обороты двигателя, а затем при помощи винта количества нужно вернуть положение, при котором обороты снова станут 850-950. Действие повторять до тех пор, пока поворот винта качества перестанет приводить к повышению оборотов двигателя.
4. Переход от обогащения к объединению горючей смеси найден, если обороты двигателя начали падать. Именно до этого момента следует закручивать винт качества и установить его на этой отметке.
5. Регулировку карбюратора на УАЗ можно считать завершенной, если при резком нажатии и сбросе педали газа переход от высоких оборотов к холостому ходу прошел нормально. В противном случае необходимо понемногу выкручивать винт качества.

Отзыв владельца автомобиля УАЗ с карбюратором 4178-1107010

Олег, 37 лет, собственник УАЗа, частный предприниматель. По роду своей деятельности занимаюсь торговлей. Закупать продукты приходится в различных местах и географических зонах: снег, мороз, гололёд, дождь, прочая непогода. На старом, штатном карбюраторе частенько не хватало мощности и резвости для рывка в нужный момент. Да и топливо кушал «хорошо». По рекомендации друзей установил себе «40-й», радости нет предела. Машина резвая, педаль акселератора отзывчивая, расход бензина снизился на 10%. Говорят, что можно устанавливать иные модификации ДААЗ на УАЗ, но необходимо переделывать много заводских креплений. Рисковать не стану. Этого вполне достаточно. Рекомендую всем.

Константин, 44 года, водитель служебного УАЗа в региональном газовом хозяйстве. Конечно, машина не новая, но лампичим, что есть. Когда речь зашла о замене заводского 151-го карбюратора, не поверил будущим улучшениям. После установки машина совсем иная, прибавила в резвости, разгон намного быстрее, динамичнее. Самое главное, что расход снижен до 12 литров. При наличии возможности замените карбюратор новым, модернизированным от ДААЗ 4178.

Виталий, 37 лет, механик СТО, личного транспорта нет, но часто проводит работы по замене агрегатов топливной системы. Рекомендую всем владельцам УАЗов заменить заводской 151-й карбюратор на «30-тку» или «40-ку», разницы особой между моделями нет. Машина станет намного активнее, педаль акселератора информативней, снизится расход топлива.

Устройство карбюратора УАЗ

Главное назначение оборудования, независимо от марки и модели, качественное и своевременное приготовление горючей смеси для силового агрегата. В этом процессе принимают участие следующие компоненты:

• поплавковая камера: основная задача накопить установленное количество топлива внутри резервуара для последующей перекачки его в цилиндры для воспламенения. Главный элемент — клапан игольчатого типа. Это своего рода регулятор уровня нефтепродукта в топливной камере агрегата. При нехватке он открывает доступ, при избыточном количестве, подача перекрывается. Таким образом, обеспечивается постоянный нужный уровень в системе;
• диффузорная камера: служит неким отсеком для смешивания бензина с кислородом. Внутрь топливо подаётся посредством распыления, в то время как воздух образует поток завихрения для начала процесса смешивания. Образовывается вспененная субстанция;
• жиклер: задача подать точную порцию, дозу топлива внутрь камеры. Это достигается благодаря наличию сквозного отверстия внутри жиклера. Для одних технических средств это отверстие больше, для других меньше. Зависит от того, какой показатель потребления топлива необходимо достичь или же порцию кислорода потребить. Так как имеются не только топливные, но и воздушные;
• дроссельный заслон: отвечает за подачу топлива в режиме онлайн при надавливании ногой на педаль акселератора. Соответственно, чем глубже, тем больше впрыск и наоборот;
• воздушное и топливное сообщение посредством каналов, обеспечивают доставку необходимого в указанные места для оперативного смешивания смеси.

Основные причины замены карбюратора

Главной причиной замены штатного устройства является его сложная конструкция. Некоторые владельцы заменяют карбюратор 421 двигателя УАЗ предшественником модели 126, такой подход целесообразен для автовладельцев, исполняющих ремонт своими руками. Более простая конструкция и отсутствие излишних узлов позволяют быстро отремонтировать карбюратор на 421 двигатель УАЗ, по экономии топлива он не отличается от 151 модели.

Для владельцев авто марки УАЗ, предпочтительны динамические показатели при преодолении внедорожных препятствий. Для более хороших показателей разгона и отдачи, устанавливается карбюраторы 135 модификации. Система отличается параллельным открытием заслонок, что позволяет улучшить качество смеси, но не отражается при расходе бензина в положительную сторону.

Необходимо понимать, что любая переделка сулит проблемы с подключением электрических частей. Некоторые модификации могут не подходить по конструкции, что приведет к проблемам подключения воздушного фильтра. Последовательность работы клапанов холостого хода, эконостата, требуют правильного подключения и проверки режима работы.

Устройство и регулировка карбюратора ДААЗ 4178 1107010

Модифицированный карбюратор ДААЗ 4178 пришёл на смену устаревшему К-151В, который устанавливался на автомобилях УАЗ. Изделие изготавливается на Димитровградском автоагрегатном заводе.

В соответствии с техническими характеристиками, предоставленными производителем, новый «смеситель» имеет ряд преимуществ перед предшественниками. А именно: увеличение динамики разгона, снижение расхода топлива на 7 — 9 %. В смешанном цикле УАЗ может потреблять не больше «31-й» Волги, около 11 — 12 л/100 км. Кроме этого, каждый желающий владелец УАЗа может самостоятельно установить себе новый тип карбюратора вместо штатного. Для переоснащения понадобится минимум затрат: набор автомобильных инструментов, новый агрегат, асбестовая прокладка на посадочное место выпускного коллектора от автомобиля ВОЛГА. Электрическая схема соединения подлежит незначительной доработке.

О том, как провести замену своими силами, какая последовательность действий, рассмотрим ниже на примере с автомобилем марки УАЗ.

Сообщества › УАЗоводы › Блог › вопрос, какой карбюратор лучше для 417 мотора

Возник вопрос между карбюраторами какой лучше пекар 151 или дааз для 4178. Кто шарит подскажите мне.

Комментарии 64

к 126 г и дифузор жугулёвский,

Я себе на 417 ставил Солексы разные. Первый был от восьмерки, потом от пятерки с восьмерышными жиклерами. На 12 литров вытягивал. Пробовал от нивы, самый оптимальный вариант. Другие карбюраторы не воспринимаю. Может просто не видел лучше.

Ставил два ДААЗ и 126 и о том и другом нареканий нет но 126 намного проще и реионтно способен в дороге (проверенно)

А какая разница между дааз и пекар? А то один мне говорит, что дааз намного экономичней

В экономии ни какой разнице у меня не было а в ремонте намного проще 126,всё можно сделать на коленке, в ДААЗе по сложней в дороге сделать

главное новый и не подделка, у меня на 402м был ДААЗ, без нареканий. на любом старом много люфтов, очень сложно их убрать, поэтому и начинаются траблы.

Отрегулированый и потом отрегулированый пекар 151 с нормальным зажиганием + ввп + топливная. Все взаимосвязано…

к 126гу у меня лет 15 стоит ни каких электромагнитных клапанов всё механическое

Дааз 4178. Это давно не секрет! Не обмерзает, хорошо тянет, экономичный и проблем с запуском нет. Но главное- хорошо отрегулировать!

стоит к151в в целом летаем но стал хандрить при запуске и достало обмерзание в районе регулировочных винтов, давно куплен к126гу сперва была проблема подобрать штуцеры на вакуумник и топливный, решил его ставить.

Наиболее частые причины поломок ДААЗ 4178 Устройство карбюратора

Карбюратор дааз 4178 регулировкастоит к151в в целом летаем но стал хандрить при запуске и достало обмерзание в районе регулировочных винтов, давно куплен к126гу сперва была проблема подобрать штуцеры на вакуумник и топливный, решил его ставить. Смысл таков если вы, строго следуя инструкции, произвели регулировку и настройку карбюратора без его разборки, но двигатель часто глохнет, не сразу заводится, неустойчиво работает, значит нужно воспользоваться вторым вариантом.

• проверьте уровень топлива в поплавковой камере 469;
• карбюратор оснащён системой регулировки топлива. Контролируемый параметр должен быть в районе от 25 до 27 миллиметров.

Технические характеристики
Отзывы владельцев
Поломка датчиков
Симптомы неисправности
Сгорел предохранитель
Сгорела лампочка
Система зажигания
Расшифровываем коды

Регулировка карбюратора

Процедура настройки агрегата идентична для большинства такого плана изделий. Используется винт качества и количества топлива. При некорректной настройке работа автомобиля не может быть полноценной, эксплуатация не рекомендована.

Алгоритм регулировки выглядит следующим образом:

• силовой агрегат прогревается до минимально необходимой температуры в 40℃;
• винт качества изначально полностью выворачивается отвёрткой до упора. После чего вкручивается на 2 — 3 оборота;
• вторым винтом количества обороты тахометра доводятся к отметке в 900 об/мин;
• повторяется шаг № 2 и 3 ещё раз до момента полной стабилизации оборотов.

Настройка карбюратора успешна, если переход от набора оборотов и до полного сброса прошёл максимально плавно при нажатии на педаль акселератора, отсутствуют провалы. Если такового не наблюдается, то нужно немного подкрутить винт качества в сторону увеличения.

Водителю на заметку: любая неисправность в работе карбюратора определяется по стабильности вращения коленчатого вала на холостом ходу. Если такты неровны, прослеживается задержка или опережение, необходима профилактика агрегата. Не имеете должного опыта — воспользуйтесь услугами сервисного центра, СТО для проведения починки. Автомобиль не должен эксплуатироваться без диагностики.

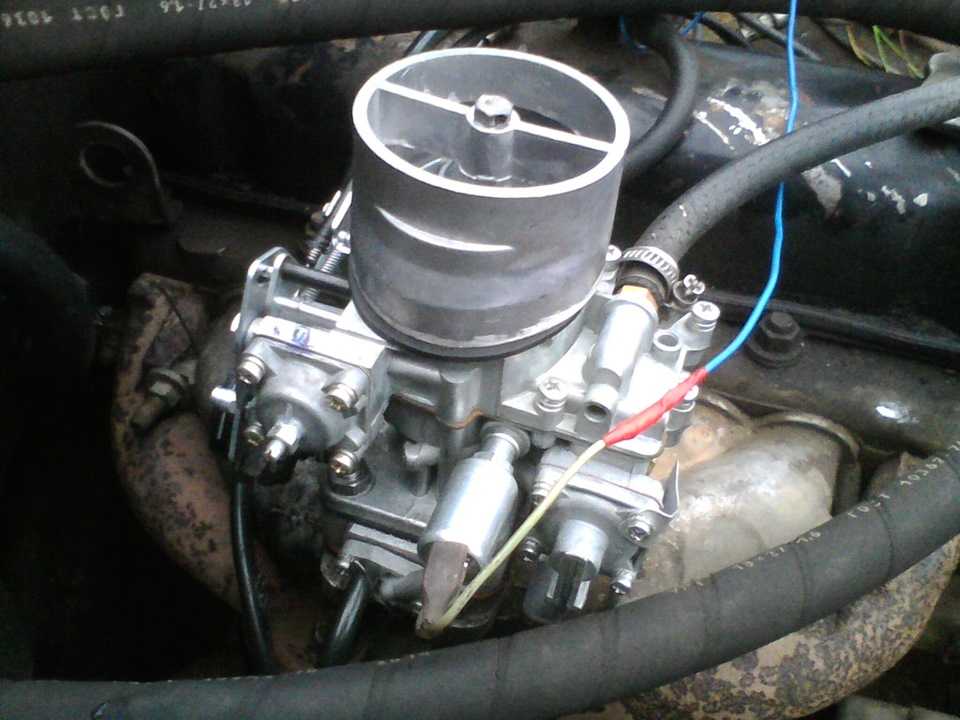

Регулировка карбюратора ДААЗ 4178-1107010 (УАЗ)

Про винт количества понял. Про второй теория понятна, но надо пальцем показать))

Рыжый, этот?

Этот винт регулирует открытие заслонки второй камеры.

Судя по тому, что я изучил, этот клапан должен быть постоянно открыт. Подаёшь +12 в. с замка, вкл зажигание, клапан открыт, отключаешь зажигание, клапан закрыт. Если так, то можно взять провод со 151 (родного) карба (+12 в) и присобачить на эл. клапан нового (4178) карба. Получается иглу действительно можно обломить и излить так, но пока оставим сток.

работа этого клапана есть в двух вариантах просто отключать поступление топлива при отключении зажигания,во избежание калильного зажигания,как на ВАЗ2106 в этом случае конечно нужно иглу оставить

и второй вариант,когда этот клапан является частью системы ЭПХХ,то есть при определенных оборотах и нагрузке отключает подачу топлива в этом случае лучше убрать,потому что пользы мало,неощутима,а головняков много-капризная система

запитай его постоянным плюсом ,только при включенном зажигании

работа этого клапана есть в двух вариантах просто отключать поступление топлива при отключении зажигания,во избежание калильного зажигания,как на ВАЗ2106 в этом случае конечно нужно иглу оставить

и второй вариант,когда этот клапан является частью системы ЭПХХ,то есть при определенных оборотах и нагрузке отключает подачу топлива в этом случае лучше убрать,потому что пользы мало,неощутима,а головняков много-капризная система

запитай его постоянным плюсом ,только при включенном зажигании

Так и хочу сделать, если не будет работать, попробуем со спиленной иглой.

Не, тут такого нет (вроде))) В общем, поставлю, отрегулирую, отпишусь.

Карбюратор ДААЗ 4178 устройство поплавковой камеры

Карбюратор предназначен для приготовления топливовоздушной горючей смеси с дальнейшей подачей ее в цилиндры двигателя. Простейший карбюратор состоит всего из трех конструктивных элементов – поплавковая камера, диффузор и дозирующая система.

Состав камеры:

• Поплавок
• Жиклеры
• Игольчатый клапан
• Балансировочный канал

Регулировка карбюратора 1111-1107010

Основные дозирующие элементы и регулировки:

Наименование	Единица измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	28	36
Диаметр большого диффузора	мм	20	25
Малый диффузор-распылитель	Маркировка	3 5	4.5
Топливный жиклер холостого хода	Маркировка	41 ±3
Топливный жиклер переходной системы	Маркировка	50
Главный топливный жиклер	Маркировка	95
Эмульсионная трубка	Маркировка	11 190	11 95
Распылитель ускорительного насоса	Маркировка	40	35
Игольчатый клапан	Маркировка	16
Пусковой зазор дросселя	мм	0.7-0,8
Пусковой зазор воздушной заслонки	мм	2.0 — 2,4
Уровень топлива	мм	22-24

Регулировка карбюратора 4178-1107010

Основные дозирующие элементы и регулировки:

Наименование	Единица измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	28	36
Диаметр большого диффузора	мм	24	26
Малый диффузор -распылитель	Маркировка	4	4
Топливный жиклер холостого хода	Маркировка	41±3
Топливный жиклер переходной системы	Маркировка	60
Главный топливный жиклер	Маркировка	115	122,5
Эмульсионная трубка	Маркировка	A 125	ZC 125
Распылитель ускорительного насоса	Маркировка	45	35
Игольчатый клапан	Маркировка	2,1
Пусковой зазор дросселя	мм	1,3-1,4
Пусковой зазор воздушной заслонки	мм	6,4-6,8
Уровень топлива

Регулировка карбюратора 4178-1107010-30

Основные дозирующие элементы и регулировки:

Наименование	Единица измерения	1 камера	2 камера
Диаметр смесительной самеры	мм	32	36
Диаметр большого диффузора	мм	24	26
Малый диффузор -распылитель	Маркировка	4
Топливный жиклер холостого хода	Маркировка	48 ±3
Топливный жиклер переходной системы	Маркировка	60
Главный топливный жиклер	Маркировка	120	120
Эмульсионная трубка	Маркировка	11 190	ZC95
Распылитель ускорительного насоса	Маркировка	60
Игольчатый клапан	Маркировка	2,1
Пусковой зазор дросселя	мм	1,4-1,5
Пусковой зазор воздушной заслонки	мм	6,8-7,2
Уровень топлива	мм	12 — 24

Регулировка карбюратора 4178-1107010-40

Основные дозирующие элементы и регулировки:

Наименование	Единица измерения	1 камера	2 камера
Диаметр смесительной камеры	мм	32	36
Диаметр большого диффузора	мм	26
Малый диффузор распылитель	Маркировка	4,5	4,5
Топливный жиклер холостого хода	маркировка	50-44
Топливный жиклер переходной системы	Маркировка	60
Главный топливный жиклер	Маркировка	122,5	120
Эмульсионная трубка	Маркировка	A 180	ZC 130
Распылитель ускорительного насоса	Маркировка	45
Игольчатый клапан	Маркировка	2,1
Пусковой зазор дросселя	мм	1,3-1,4
Пусковой зазор воздушной заслонки	мм	6,4 — 6,8
Уровень топлива	мм	22-24

Как отрегулировать уровень поплавковой камеры ДААЗ 4178 своими руками?

Поплавковая камера является основным элементом, параметры которого влияют на расход топлива. Уровень в ней должен поддерживаться конструктивно и не должен превышать 27,5 мм.

Настройка уровня поплавковой камеры ДААЗ 4178: 1 — крышка карбюратора; 2 — поплавок; 3 — язычок поплавка; 4 — игольчатый клапан.

Для получения доступа к камере, нужно выполнить следующие действия:

• Снять воздушный фильтр
• Отсоединить привода заслонок
• Выкрутить крепежные отверстия верхней крышки

Чтобы его проверить, необходимо запустить мотор, и тут же заглушить. После этого, нужно снять верхнюю крышку карбюратора и замерить уровень топлива. Если он отличается, необходимо подогнуть тяги поплавка в нужную сторону. Далее необходимо все собрать и снова завести двигатель. Дальнейшая проверка и установка выполняется аналогичным образом.

Если камера работает не правильно, то необходимо выполнить ремонт. Для этого приобретается ремонтный комплект, в который входит поплавок и игольчатый клапан. Часто бывает, что он заедает, поэтому его лучше сразу заменить.

Карбюратор дааз 4178 регулировка

Карбюратор ДААЗ-4178-1107010 Димитровградского автоагрегатного завода предназначен для двигателей автомобилей УАЗ-4718. Декларируется улучшение динамических характеристик автомобиля, снижение расхода топлива до 11 л на 100 км. Устанавливается без сложных переделок. Требует наличия толстой теплоизолирующей прокладки от 126 карбюратора. Схема подключения. – Нужно у реле использовать не нормально разомкнутые, нормально замкнутые контакты (т.е те которые размыкаются при подаче напряжения на реле). Правильная схема и принцип ее работы описан ниже

1. Снять воздушный фильтр с корпусом.
2. демонтировать карбюратор К-151В
3. выкрутить шпильки крепления карбюратора из коллектора и поставить другие меньшие по длине.
4. демонтировать электропневмоклапан ЭПХХ и на место закрепить дополнительное реле включения.
5. установить карбюратор ДААЗ-4178 на место предварительно поставив тонкую прокладку, затем толстую текстолитовую(как под К-126) и еще одну тонкую прокладки. Неустановка прокладки приведет к поломке привода ускорительного насоса.
6. Соединить шлангом штуцер на распределителе зажигания со штуцером на крбюраторе ДААЗ-4718 (штуцер возле винта качества).
7. Произвести перемонтаж электоросхемы управления ЭПХХ. а)отсоединить разьем с двумя проводами от контакта микровыключателя ЭПХХ карбюратора К- 151В.Откусить разьем от проводов и добавив третий провод длиной 80см восстановить разьем. б)соединить разьем с тремя проводами с контактом 86 дополнительного реле. в)свободный разьем третьего провода соединить с контактом 30 реле. г)одинарный провод от микровыключателя ЭПХХ карбюратора присоединить на контакт 87 реле. д)разьем с двумя проводами пересоединить с контакта электропневмоклапанаЭПХХ к контакту электромагнитного клапана ЭПХХ карбюратора ДААД-4718. е)приготовить провод небходимой длины, оснастить его разьемами и соединить контакт 85 реле с контактом выключателя карбюратора ДААЗ-4718.
8. Винтами качества и количества смеси установить обороты двигателя и отрегулировать стабильную работу.

Применение карбюратора

ДААЗ 4178 нашел свое применение на различных автомобилях советского производства. Изначально он был продуман под «уазик», однако из-за схожего строения двигателей, прекрасно подходит, как на «волги», так и «газели».

Путем незначительных переделок и модернизаций, карбюратор можно адаптировать практически под любой другой автомобиль своими руками, улучшая технические характеристики. Основная область его применения – это двигатели с объемом от 1,5 литров, где необходимо большой количество топливовоздушной смеси. Такое устройство позволяет легко сдвинуть тяжелый автомобиль с места с минимальным расходом бензина.

Постепенно, применение карбюраторов отходит на второй план. Теперь их полностью вытеснила инжекторная система впрыска топлива. Их схема работы более сложна и надежна. Но в мире осталось огромное количество любителей карбюраторных двигателей, благодаря возможности самостоятельной настройки и высокой способности выполнить ремонт даже в полевых условиях. Карбюраторы до сих пор остаются популярными и на российских авто. А димитровградский завод до сих пор выпускает карбюраторы для различных автомобилей российского производства.
