Регулировка клапанов газели бизнес 4216

Снятие форсунок.

От форсунок необходимо открутить трубки высокого давления топлива. Они очень сильно притянуты. Гайка топливной трубки прикручена к форсунке через штуцер. При откручивании обязательно необходимо придерживать штуцер ключом. Чтобы он не чал откручиваться от форсунки. Это может привести к тому что погнется а возможно и лопнет топливная трубка. Трубки желательно открутить и от рейла. Потому что ни не позволят потом снять клапанную крышку. При дальнейшей установке на место трубки нельзя путать местами. Они имеют свой угол прилегания к форсункам и рейлу. И что бы не путаться из желательно пометить или положить по порядку.

Затем снимаются электрические разъёмы, и трубка обратки.

Форсунки крепятся специальными скобами. Достаточно открутить крепёжный болт. Снять скобу. После чего форсунка вынимается. Можно столкнуться с тем что форсунка тяжело выходит из колодца. Поэтому требуется её раскачать вправо влево. После чего она начнет двигаться. Это происходит, потому что уплотнительные резинки дубеют. Начинаю пропускать газы из камеры сгорания. образуется нагар. Поэтому спешить не нужно. Постепенное раскачивания поможет разрушить образовавшийся нагар. При каждом снятии установке форсунок желательно менять уплотнительные кольца. Они как правило продаются отдельно на весь комплект форсунок.

После того как сняты форсунки откручиваются крепежные болты клапанной крышки. Снимается крышка . Можно приступать к регулировке клапанов.

Зазоры клапанов на двигателе автомобиля Газель Некст

Зазоры выставляются при помои щупа. Его необходимо размещать между коромыслом и планкой соединяющей пару клапанов

Зазор впускных клапанов составляет 0,25 мм

Зазор выпускных клапанов составляет 0,5 мм

На коромыслах ослабляется стопорная гайка. Регулировочный винт подводится при помощи звездочки которая вставляется в торец регулировочного винта. Вращая винт зажимается щуп таким образом что бы он мог двигаться с небольшим усилием. Если сильно придавить щуп. Выжмется клапан. Регулировочный зазор пропадет. Щуп не должен ходить свободно. Но небольшое усилие должно присутствовать.

Как повести регулировку клапанов 4216 двигателя ГАЗель — рассмотрим досконально

Технические особенности

Как отрегулировать клапана на 4216 двигателе Газели? На самом деле, эта работа не сложна

Но важно все сделать правильно. Для этого нужно знать признаки неправильной настройки клапанов и некоторые особенности 4216 двигателя

Основным признаком неисправности является повышенная шумность мотора и пропуски в работе цилиндров. При этом будут слышны ритмичные, достаточно звонкие стуки.

Также вместе с этим может наблюдаться повышенный расход топлива и/или троение двигателя. Все это говорит о необходимости отрегулировать клапана.

При этом нужно учесть, что рабочий ход цилиндров 1-2-4-3. Не забудьте, что зазоры в выпускных клапанах 1 и 4 цилиндра будут примерно на 0,5 мм меньше.

Как выполнить регулировку клапанов после разборки блока

Двигатель после капитального ремонта и полной разборки обязательно нужно регулировать повторно, то же относится и к работе клапанов. Принцип настройки зазора остается идентичный, только необходимо прежде всего провести комплексное обслуживание мотора, то есть сделать обкатку хотя бы в 50-60 км. Не следует обращать внимания на то, что клапаны в этот период будут не отрегулированы.

Проезд необходим для того, чтобы масло попало во все отделы двигателя, прокладки расправились, а сами клапаны уселись, как говорят мастера по ремонту.

И конечно же, регулировка выполняется только в полностью исправном двигателе. Если там не работает одна из свечей или стучит шатун из-за разболтанного пальца — все это нужно исправлять в обязательном порядке. Далее выполняется регулировка по вышеуказанному алгоритму.

Если же зазор довольно быстро сбивается, то причины этого могут быть следующие:

неисправности коленчатого вала;
проблемы с газораспределительным механизмом (неправильный момент срабатывания кулачков);
механическое повреждение блока цилиндров;
слишком агрессивное вождение (быстрый спуск сцепления, из-за чего изнашивается в том числе коленчатый вал).

В Газели инжекторного типа (то есть без карбюратора, а с системой прямого впрыска) принцип регулировки клапанов аналогичный, только ресивер снимать не потребуется. В этом случае достаточно просто снять клапанную крышку, за которой и скрывается доступ к необходимым затяжным гайкам.

Правда, такие УМЗ-4216 сейчас встречаются достаточно редко, так как производитель выпускал данные автомобили ограниченными партиями. Специалисты после выполнения регулировки клапанов рекомендуют заменять и прокладку клапанной крышки. Ту, что устанавливают непосредственно на заводе, можно сразу выбросить — ее качество, как и долговечность, оставляет желать лучшего.

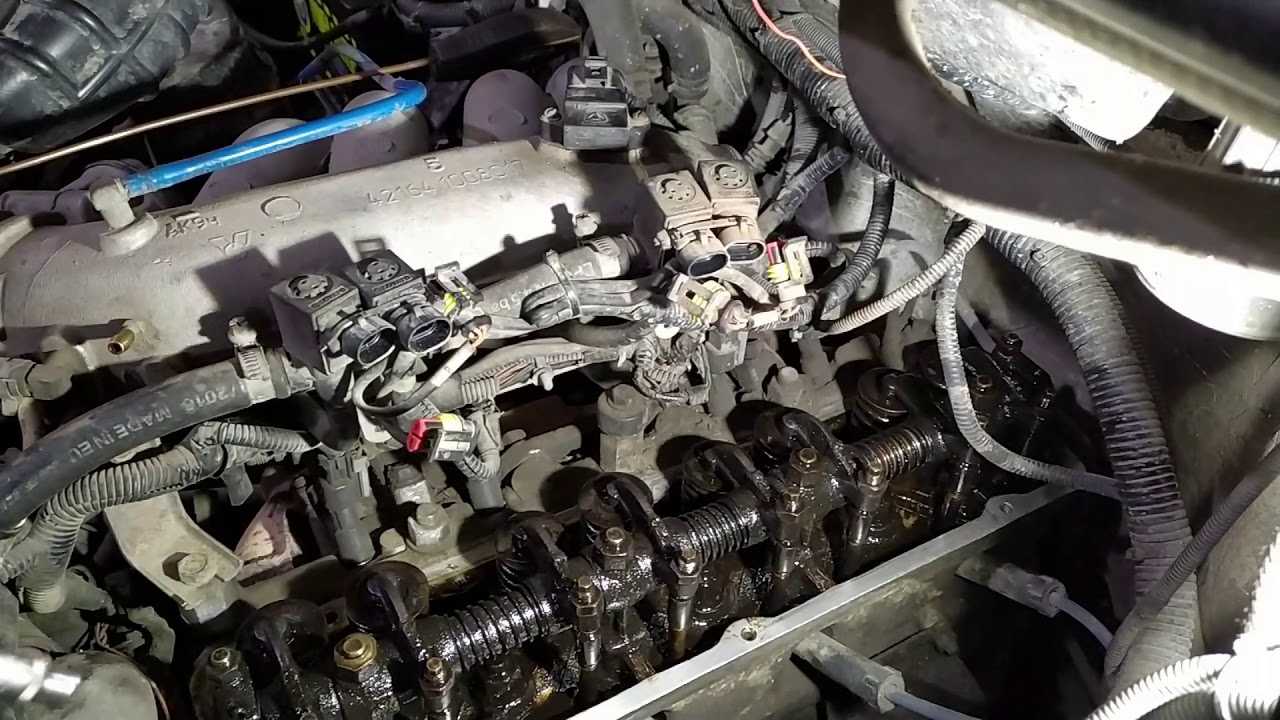

Покажем как произвести регулировку клапанов в двигателя УМЗ 4216 установленным на Газель Бизнес. Этот мотор без гидрокомпенсаторов, можно встретить также на автомобилях УАЗ и Волга. Снимаем сапунный шланг идущий на впускной коллектор, далее откручиваем 6 болтов крепления клапанной крышки. Снимаем шланг на вакуумник. Снимаем крышку. Устанавливаем метки и совмещаем их:

Ремонт двигателей ГАЗ 27 март 2 207 0

Если машина без гидрокомпенсаторов, клапана должны освободится, либо на четвёртом цилиндре, либо на первом. У нас освободился первый цилиндр, на нём клапана не нажаты, на четвёртом наоборот. Выпускные клапана мы настраиваем 0.4, так как машина работает на газу, выпускные клапана сильно зажимает, зазор меньше, можно просто не успеть настроить и прогорит седло клапана или сам клапан. Если вы эксплуатируете только на бензине, можно настраивать 0.3. Впускные клапана делаем на 0.3, в инструкциях советуют делать 0.35 но при этом они сильно звенят, автомобиль бывает даже хуже тянет.

Свистит вентилятор печки калина 1
Схема задней подвески ваз 2109
Оформить свап на газель
Установка раздатки от газ 69 на уаз
Подходят ли диски от уаза на ниву

Двигатель УМЗ Evotech

Проблема выбора

Интенсивная терапия

Всем спасибо за просмотр! Заходите в раздел ПЛЕЙЛИСТ, возможно вы найдете то что искали. Для этого нажимаете на .

Доброго времени суток! как отрегулировать клапана на газель уаз? В данном видео показано регулировка тепловых .

Газель next и отек крае двигатель на газу на бизе нормально работает на газу вам про его id. Поменяли указываю рамку .

Сразу проверим третий клапан то есть третий цилиндр вот эти клапана сейчас сорву. Так у нас получается надо впуск .

Здарова братва сегодня расскажу как на его таки настраивать клапана выставляем верхнюю мертвую точку я думаю все .

В этом видео Я раскажу и покажу как нужно регулировать клапана на газели бизнес 4216, газель с мотором сотка или 402 в .

Простой способ для регулировки, для тех кто этого не делал, да и в сервисах в последнее время не берутся.

Проблема выбора

Интенсивная терапия

Для чего регулировать?

Их обычно настраивают для того, чтобы двигатель работал устойчивее в любых диапазонах оборотов. Клапана – это очень важная часть механизма газораспределения. Если настройка зазоров сбилась, то значительно повышается износ различных деталей в ГРМ. Повышается шумность работы силового агрегата, увеличивается расход топлива, что очень существенно для коммерческого транспорта.

Если в процессе работы двигателя прослушивается звон, если стало труднее запустить холодный мотор, а при холодном запуске свечи заливает топливом, тогда пришло время для регулировки клапанов двигателя 4216 “Газель”.

Зазоры сбиваются по следующим причинам. Это выход из строя коленвала двигателя, неверный момент срабатывания кулачков в механизме распределения газов. Также зазоры уходят, если имеются различные нарушения целостности блока двигателя.

Причиной повышенного или пониженного зазора может быть и манера вождения водителя. Если водитель предпочитает агрессивное управление, что выражается в резком отпускании сцепления, то это обязательно ведет к интенсивному и преждевременному износу деталей механизма газораспределения.

Порядок регулировки клапанов Газель Некст Эвотек с гидрокомпенсаторами на газу: видеоурок

Введение

Процесс регулировки клапанов является чрезвычайно важным в поддержании нормального функционирования двигателя и его долговечности. Корректное выполнение данной процедуры позволяет оптимизировать работу двигателя, повышает эффективность горения топлива и уровень тяги. В данной статье мы рассмотрим порядок регулировки клапанов на автомобиле Газель Некст Эвотек с гидрокомпенсаторами для газовой установки.

Порядок регулировки клапанов

Перед тем, как начать процесс регулировки клапанов, необходимо удостовериться, что двигатель остыл и находится в выключенном состоянии. Убедитесь также, что автомобиль стоит на ровной горизонтальной площадке и сняты все крышки, закрывающие доступ к клапанам.

Далее, следуйте следующим шагам:

1. Отверните крышку головки блока цилиндров и удалите все щетки, закрепляющие трос открытия и закрытия дроссельной заслонки.
2. Переключите впускной коллектор с него газовую установку. Отсоедините вакуумные шланги от дроссельного узла.
3. Разберите корпус газовой установки и снимите его с ГБО.
4. Отверните болты, крепящие гидрокомпенсаторы на клапанах.
5. Вставьте зазоромер, чтобы проверить зазор между гидрокомпенсатором и клапаном. Прижав зазоромер к клапану, вращайте коленчатый вал двигателя до тех пор, пока не почувствуете небольшое сопротивление при движении зазоромера.
6. Настройте зазор между гидрокомпенсатором и клапаном при помощи отвертки. Для этого аккуратно вращайте отвертку вокруг болта, крепящего гидрокомпенсатор, пока не получите желаемый зазор.
7. Повторите те же действия для остальных клапанов, снимая и настраивая зазоры поочередно.
8. После настройки всех клапанов, убедитесь, что зазоры остались одинаковыми в пределах рекомендованных значений и несколько раз поверните коленчатый вал, чтобы убедиться в свободном перемещении зазоромера во всех положениях.

Как выполняется регулировка клапанов Газели

Чтобы отрегулировать в двигателе автомобиля Газель бизнес-класс клапан, не требуется повышенное мастерство. Это больше техобслуживание, чем настоящий ремонт Газели. И провести его можно собственными силами. У каждого хозяина в запасе имеются многочисленные гаечные ключи, которые сейчас пригодятся, особенно понадобится ключ на 36 при вращении коленвала, когда необходима будет регулировка клапанов Газели.

Процесс начинается с того, что откручиваются болты, чтобы можно было свободно снять крышку клапанов. Здесь профессиональные водители советуют заодно проверить, в каком состоянии находится прокладка под крышкой, так как бывает, что ее давно уже пора заменить, а раз представился такой удобный случай, то лучше не откладывать.
Не все автомобили УМЗ-4216 оснащены инжекторной системой впрыска топлива, но если эта система есть, то до клапанов добраться намного проще, потому что в этом случае снимать ресивер не нужно. Но шланги и электропроводка в этом месте не дают свободно снять клапаны, поэтому шланги нужно обязательно отсоединить, а электропроводку аккуратно отодвинуть, чтобы не мешала.
Теперь нужно предельно сконцентрироваться, потому что предстоит выставить четко положение коленвала. На его звездочке находится метка, которая при совмещении должна совпасть с меткой на шпонке. Ее легко найти — рядом с приводом вентилятора.
Коленвал выставляют, используя гаечный ключ на 36 мм. Метки совпали, а теперь регулируем в определенной последовательности каждый клапан, соблюдая такую очередность: 1 — 2 — 4 — 6.
Опять же коленвал должен быть провернут вполоборота по часовой стрелке, и очередь следующей партии: 3 — 5 — 7 — 8.
Чтобы убедиться в том, что клапаны будут работать нормально, необходимо проверить зазоры. На холодном двигателе он не должен превышать 0,4, если же двигатель прогретый — 0,3.
Когда клапаны прошли строгий контроль, отрегулированы, необходимо вернуть крышку на место, шланги присоединить, привести в порядок электропроводку и проверить качество собственной работы электросхемы Газели, заведя автомобиль. Остается только прислушаться — не возникает ли посторонних звуков, которые бы говорили о неисправности.
Может возникнуть необходимость отрегулировать клапаны, если при сборке не затянули как следует ось коромысла, но стоит отрегулировать ее до отметки 0,3, заменить радиатор, и все будет в порядке.

Так выглядят гидрокомпенсаторы в сборе для Газели 4216

Это может произойти, если в гидрокомпенсатор попал воздух. Значит, моторное масло в картере на верхнем или нижнем уровне: нередко такое происходит, когда машина оказалась на долгое время под уклоном. Происходит сбой, когда из испорченного масляного фильтра попали загрязнения на прецизионные поверхности или шлам от моторного масла, которое оказалось низкого качества.

Установка поршня первого цилиндра в ВМТ при такте сжатия.

Когда поршень первого цилиндра становится в ВМТ такта сжатия. Клапана впускной и выпускной полностью закрыты. В этом положении и регулируются зазоры клапанов. Если подведем поршень по метке. Как сказано выше необходимо убедиться, что это такт сжатия. Легко убедиться по распредвалу. Оба кулачка будут развернуты вниз. Но это тяжело рассмотреть А на моторах где распредвал стоит в блоке двигателя и вовсе этого не увидишь. Поэтому можно сориентироваться по движению коромысел. В такте выпуска отработанных газов при прокручивании коленчатого вала. Поршень стремится вверх. При этом выпускной клапан закрывается. При достижении поршнем ВМТ выпускной клапан полностью закрыт. Но впускной сразу начинает открываться. Потому что следует такт впуска воздуха цилиндр для последующего сжатия. То есть если при подходе поршня к ВМТ наблюдается движение коромысел. То при совмещении меток на шкиву это положение ВМТ первого цилиндра будет не правильное.

Если при движении поршня к ВМТ клапана закрыты и коромысла находятся в неподвижном состоянии. Это именно то положение, при котором поршень встаёт в ВМТ такта сжатия. Именно в этом положении регулируются клапана. Можно облегчить задачу. Не совмещать метки на шкиву. Тем более это очень не удобно. Достаточно взять прут толщиной 3-4 мм вставить его в колодец форсунки. Так что бы он уперся в поршень. Прут должен быть достаточно длинным, чтобы он не скрылся полностью и не упал внутрь цилиндра. Проворачивая двигатель. Убедится в том что коромысла встали в неподвижное состояние. Упереть прут в поршень. Через колодец форсунки. Поршень будет двигаться вверх и выталкивать прут. Когда поршень достигнет ВМТ. Движение прута вверх остановится. Если перескочили положение ВМТ и прут начал движение вниз можно остановиться и провернуть двигатель в обратном направление. Чтобы достичь максимального выхода прута. Выставлять поршень строго по меткам при регулировке клапанов не обязательно. Достаточно такого приблизительного положения.

После регулировки клапанов первого цилиндра. Необходимо провернуть коленчатый вал на 180 градусов. Сделать это точно тяжело потому что доступ к шкиву ограничен. Поэтому можно поступить так же. Вставить прут в колодец 3 цилиндра. Начать проворачивать коленчатый вал до максимальна выхода прута
