Регулировка клапанов на двигателе k7j автомобиля рено логан

Проверка и регулировка тепловых зазоров клапанов двигателя k7j автомобиля рено логан 1

Согласно технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J (1,4 л) автомобиля Рено Логан 1 проводится раз в 60.000 км пробега. Или при возникновения звонкого металлического стука под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Необходимые инструменты

— Набор плоских щупов.— Рожковый ключ на «10».

— Плоскогубцы.
Подготовительные работы
— Устанавливаем автомобиль на ровную площадку (смотровую канаву), поднимаем «ручник», включаем передачу, под колеса ставим упоры, снимаем «минусовую» клемму с АКБ, вывешиваем и снимаем переднее правое колесо.
— Ждем пока двигатель остынет до температуры 20-25 градусов, то есть станет полностью холодным.
— Поддомкрачиваем двигатель снизу, под пробку сливного отверстия поддона (через деревянный брусок).
— Снимаем корпус воздушного фильтра, правую опору двигателя, верхнюю крышку ремня ГРМ.

— Вращаем коленчатый вал двигателя за гайку храповика по часовой стрелке пока метка на шкиву распределительного вала не совпадет с меткой на торцевой части клапанной крышки (метка — логотип «Дачия»).

На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных.
— Снимаем клапанную крышку с модулем зажигания.
Порядок регулировки тепловых зазоров клапанов на двигателе k7j автомобиля Рено Логан

1. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло. Он должен быть в пределах 0,10-0,15 мм. Проверяем зазор для для выпускного клапана — это 0,25-0,30 мм. Щуп должен входить с легким защемлением.

Если зазор у какого-либо клапана не соответствует норме, регулируем его. Для этого ослабляем затяжку контргайки регулировочного болта коромысла (придерживаем его за лыски пассатижами и вращая контргайку ключом на «10»).

Крутим регулировочный болт, придерживая контргайку ключом, пока он не зажмет щуп. Затягиваем контргайку. Проверяем перемещение щупа в зазоре (он не должен быть сильно зажат).

При необходимости повторяем процедуру регулировки теплового зазора.

2. Поворачиваем коленчатый вал на 180 гр. (пол оборота) по часовой стрелке метка на шкиву распредвала должна повернуться на 90 гр. (четверть). Это ВМТ для 3-го цилиндра.

Так как установочных меток в таком положении нет, необходимо при поворачивании коленчатого вала добиться такого положения, чтобы пятки коромысел обеих клапанов опирались на «затылки» кулачков распределительного вала.

Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

3. Поворачиваем коленвал еще на 180 гр. (шкив распредвала на 90 гр.) и проверяем (регулируем) зазоры клапанов 4-го цилиндра.

4. И еще раз на 180 гр — проверка и регулировка тепловых зазоров впускного и выпускного клапана 2-го цилиндра.

Устанавливаем снятые детали обратно.

Особое внимание установке клапанной крышки. Для нее нужна новая прокладка и затяжка болтов производится в определенной последовательности

Примечания и дополнения

— Помимо описанного выше способа регулировки клапанов существуют еще несколько. Например, снимается только воздушный фильтр и клапанная крышка, поддомкрачивается колесо. Установка поршней в ВМТ производится вращением колеса и положение клапанов для регулировки определяется по опиранию пяток коромысел на затылки кулачков распредвала.

— Увеличенные тепловые зазоры клапанов на двигателе k7j автомобиля Рено Логан 1 не приводят к поломке двигателя, но являются причиной падения мощности двигателя из-за ухудшения наполняемости цилиндров и усиленного износа клапанного механизма.

— Тепловые зазоры ниже нормы приводят к не полному закрытию клапанов и как следствие снижение компрессии в его цилиндрах. Отсюда падение мощности и приемистости. увеличение расхода топлива. обгорание кромок тарелок клапанов.

— Если регулировка проводится для клапанов после их замены, то необходимо для выпускных клапанов установить тепловой зазор меньше, равный 0,20-0,25 мм.
Еще статьи по двигателю k7j
— Замена задней опоры двигателя k7j автомобиля Рено Логан 1
— Замена наконечников рулевых тяг автомобиля Рено Логан
— Замена ремня привода ГРМ двигатель k7j автомобиля Рено Логан 1

Регулировка клапанов на логане с гбо

В этом случае, диапазон изменяется на 0. Непосредственно перед регулировочными действиями в клапанном механизме проводят осмотр всех натяжных ремней. Если обнаружено провисание, его следует устранить. Теперь все готово и проводится регулировка клапанов. По завершению всех операций можно смело утверждать, что регулировка клапанов на Рено Логан произведена успешно

Важно помнить, что самая оптимальная периодичность регулировки клапанного механизма на французском седане Рено Логан составляет 30 тыс

Порядок регулировки клапанов на рено логан технического регламента проверка и регулировка тепловых зазоров в приводе клапанов двигателя k7J 1,4 порядок регулировки клапанов на рено логан автомобиля Рено Логан 1 проводится раз в Или при возникновения звонкого металлического порядок регулировки клапанов на рено логан под клапанной крышкой на холостом ходу, свидетельствующего о увеличении зазора между торцом стержня клапана и регулировочным болтом на коромысле этого клапана.

Поршень первого цилиндра при совпадении меток окажется в ВМТ на такте сжатия, впускной выпускной клапан при этом полностью закрыты, а зазоры между их торцами и регулировочными болтами максимальны, что и нужно для регулировки. На двигателе k7j автомобиля Рено Логан первым считается цилиндр от маховика и коробки передач, а не от привода ГРМ как у всех остальных. При помощи щупа проверяем тепловой зазор между торцом впускного клапана и торцом регулировочного болта, ввернутого в коромысло.

Он должен быть в пределах 0,15 мм. Проверяем зазор для для выпускного клапана — это 0,30 мм. Щуп должен входить с легким защемлением. Если зазор у какого-либо клапана не соответствует норме, регулируем. Крутим порядок регулировки клапанов на рено логан болт, придерживая контргайку ключом, пока он не зажмет щуп. Поворачиваем коленчатый вал на гр. Это ВМТ для 3-го цилиндра. Коромысло при этом можно перемещать в пределах зазора. В такой позиции проводим проверку и регулировку зазоров.

Периодичность регулировки по рекомендации производителя составляет каждые км пробега. Но практика показывает, что эти цифры следует сократить до 60 тыс.

Стоит заметить: использование газа в виде топлива быстрее сажает седло, поэтому в этом случае специалисты советуют корректировать размеры каждые 30 тыс. При полной замене выпускных клапанов на новые для притирки нужно выставить 0,25 мм. Приступая к техническому обслуживанию двигателя, обязательно проверьте и отрегулируйте натяжение ремня ГРМ.

Напоминаем, что проверку и выставление зазоров проводят только на холодном двигателе. В противном случае параметры завышаются, из-за чего вы получите неприятный стук и будете вынуждены всё переделывать. В работе вам понадобятся:.

Демонтируют корпус воздушного фильтра. Для этого отсоедините гофрированный патрубок воздуховода и вывернете 4 винта крепления.

Рено Логан регулировка клапанов

Однако в реальности эти цифры значительно ниже. Чтобы на этом автомобиле в городском потоке держаться уверенно, приходится выжимать всю мощность и крутящий момент, на которые только способен этот агрегат. Такая эксплуатация не проходит бесследно для мотора. Так, интенсивно изнашиваются детали поршневой группы. В российских реалиях эта операция должна выполняться не реже чем через каждые 60 тыс. О необходимости регулировки двигатель скажет владельцу. Порядок регулировки клапанов на рено логан работе двигателя будут отчетливо слышны характерные стуки на холостом ходу.

Французский автопроизводитель рекомендует устанавливать зазор от 0,1 до 0,15 мм для каждого впускного клапана. Для выпускных нормы составляют от 0,25 до 0,3 мм.

Если выполнялась замена всех клапанов, тогда необходимо выставить притирочные зазоры. Они должны быть от 0,20 мм до 0,25 мм. Для выполнения данной операции нам понадобится стандартный комплект инструментов. Необходимы пассатижи, набор измерительных щупов, рожковые ключи — на 13 и на 10, а также отвертка.

Перед выполнением операции рекомендуется подтянуть приводной ремень ГРМ, если тот болтается. Нужно иметь комплект инструментов. Первым делом откручивают болты, которые удерживают воздушный фильтр.

Всего их четыре. Далее демонтируют Г-образный патрубок, идущий от фильтра к клапанной крышке. Затем снимают корпус воздушного фильтра. На следующем шаге необходимо отключить свечные провода, а также снять клапанную крышку.

Последняя держится на восьми болтах.

КАК ОТРЕГУЛИРОВАТЬ ДВЕРИ НА РЕНО ДАСТЕР

Доброго времени суток подписчики и гости канал,сегодня поговорим о болячках этих двух кроссоверов на которые следует обратить внимание перед покупкой авто. Ниссан Террано и Рено Дастер уверенно завоевали место в сердцах автолюбителей. Неплохой внешний вид

Высокая надежность. Относительно приемлемая цена. Но все же ТерраДастер относится к автомобилю бюджетного класса

Неплохой внешний вид. Высокая надежность. Относительно приемлемая цена. Но все же ТерраДастер относится к автомобилю бюджетного класса.

Решаем проблему: не закрываются в мороз двери \:

Как отрегулировать двери на рено дастер: фото и видео Может случиться, так что двери Рено Дастер, необходимо менять, либо нужно произвести регулировку. Подробная статья о том, как самому можно отрегулировать двери на Рено Дастер без помощи автосервиса. Процесс регулировки и причины нарушения регулировки. На Рено Дастер, как и на других автомобилях отрегулировать дверь с одной стороны просто, а со второй достаточно тяжело. Процесс регулировки.

Для того, чтобы отрегулировать дверь понадобиться головка на 15 с трещоткой. Итак, рассмотрим, как происходит процесс:. Причин явления, которые послужили поводом для регулировки двери на Рено Дастер не много. Рассмотрим, какие же именно:. Все эти причины не страшные, но приводят к тому, что дверь необходимо выставить. Одним из признаков того, что нужна регулировка служит плохое открытие и закрытие замка.

ПОДНИМАЕМ ПРОСЕВШУЮ ДВЕРЬ НА ЛЮБОМ АВТО:

Наконецто, я упоминал именно этот момент. регулировка дверей на рено дастер. Двери Renault Dacia Duster На первичном валу. Отзыв владельца Renault Duster (1G) — своими руками. Последнее время при закрытии передней двери пассажира стал слышаться. Подробная статья о том, как самому можно отрегулировать двери на Рено Дастер без помощи автосервиса. Процесс регулировки и причины.

К примеру посмотри вот это видео. В общим нужно подмотать изоленту на шпиндик замка,. Работу проводим при замене замка и наружной ручки. Операции показываем на водительской двери. Замок и ручка правой двери снимаются аналогично. Снимаем обивку двери см.

Бесшумный фиксатор замка двери Логан,Ларгус,Сандеро, Дастер,Альмера и др.:

Mar 17, · Следуя инструкции, можно завершить процесс спустя минут. При этом чтобы как отрегулировать фары на Рено Дастер не придётся тратить лишние денежные средства. Видео/5(6). Как отрегулировать двери на Рено Дастер своими руками? Dacia Duster. Регулировка замков дверей Регулировка замков дверей необходима, если двери открываются и .

Renault Kangoo Форум клуб Рено Кангу. Вопросы эксплуатации, отзывы владельцев, советы по ремонту. Плохо закрывается передняя левая дверь отпружинивает. Здравствуйте Извиняюсь если есть подобная тема Недавно стал владельцем рено кенго г Есть проблема водительская дверь закрывается ненормально как у всех описую диагноз при закрытии двери она ударяется и отпружинивает назад но незакрываеться.. Зарание спасибо!!!

Как отрегулировать двери на Рено Логан:

Двери Renault Dacia Duster. Единственный выход дастер положения вижу Рено вот этих самых конусных подшляпных регулировок. За. Продолжительность: Регулировка замков дверей Renault Duster.

Привет, тебе обновление партнёрки приходило? На форумах посидел и там говорят если не принять то отменяют монетизацию или отменяют загрузку видео, один уже так влип. Я согласился на условия и сразу все предупреждения пропали в менеджере. Было бы интересно посмотреть на несколько аварийных авто после покраски. Так сказать на финальный результат. Виталий, Может есть такая возможность

Регулировка дверей на рено логан

Устраняем детскую болезнь Рено Дастера

https://youtube.com/watch?v=9wfvrZvGcZc

# 100 % ты этого не dustersclub.rut Duster доработки часть 1

Достоинства и недостатки силовых агрегатов

Значительный опыт эксплуатации автомобилей Renault со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

низкая стоимость и простота конструкции двигателей;
надежность: подтвержденный моторесурс составляет более 400 тыс. км;
уNiva и ремонтопригодность;
простота технического обслуживания;
высокий крутящий момент;
хорошая «эластичность» двигателей, равная 1.83.

относительно высокий расход топлива;
нестабильность оборотов при работе на холостом ходу;
отсутствие в конструкции гидрокомпенсаторов, как следствие — необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
«загиб» клапанов при внезапном обрыве ремня ГРМ;
повышенная «текучесть» сальников коленвала;
слабая надежность элементов системы охлаждения;
шумность и склонность к вибрациям.

К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.

надежность, практический ресурс превышает 400 тыс. км пробега;
соответствие экологическим нормам Евро-4;
повышенная мощность (102 л.с.);
низкая шумность и виброустойчивость;
более современная и надежная система охлаждения.

По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Недостатки мотора K4M:

дорогие запчасти;
«загиб» клапанов при обрыве ремня;
слабая «эластичность» двигателя, равная величине 1.53, как следствие — проблемы с ускорением автомобиля при обгонах.

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Renault Logan с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1. 6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.

просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность».

По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Renault просто намного современнее и дает больше возможностей водителю.

Ресурс мотора Renault Logan

Что же касается моторесурса двигателя Renault Logan, то он считается достаточно неплохим. Это подтверждают и водители, в частности — таксисты, которые активно эксплуатируют автомобиль.

Практика же говорит о том, что бережное отношение к автомобилю может увеличить этот ресурс ещё на сто тысяч километров. Поэтому, двести двадцать тысяч километров пробега, если он «честный», не является серьёзной проблемой. Скорее всего, в ближайшие несколько лет никаких отклонений в работе мотора наблюдаться не будет.

Помните, что двигатели на Renault Logan являются «втыковыми», и если произойдёт обрыв ремня ГРМ, то клапана погнёт, ресурс кончится!

Sources:

https://rulikoleso.ru/remont-renault/regulirovka-klapanov-renault-logan-8-klapanov https://topmekhanik.ru/regulirovka-klapanov-na-reno-logan/ https://ru.megasos.com/wiki/regulirovka-klapanov-reno-logan https://loganlogan.ru/renault-logan-repair/regulirovka-klapanov-reno-logan.html https://loganlogan.ru/articles/reno-logan-regulirovka-klapanov.html

Когда производится регулировка клапанов в Рено Логан?

Согласно регламенту, который установил завод-производитель, регулировка клапанов на двигателе K7M выполняется раз в 100 тысяч километров. Выполнять эту процедуру рекомендуется чаще — раз в 60 тысяч километров.

Настраивать зазор в газораспределительном механизме необходимо для компенсации расстояния между кулачком и клапаном, чтобы при нагреве, он полностью исчез. Нарушение данного параметра приводит к стукам в ГРМ. Такая работа двигателя не желательна.

Неправильный зазор в клапанном механизме К7М может привести к нарушению герметичности камеры сгорания. Это влияет на мощность двигателя и расход топлива.

Маленький зазор приведет к тому, что при закрытии, клапан будет закрываться не до конца, а при большом зазоре клапан будет открыт по времени меньше, чем положено.

Регулировка клапанов на 8 кл двигателе

Начинаем пошаговую регулировку клапанов газораспределительного механизма (ГРМ) на восьми клапанном двигателе Renault…

Снимем корпус воздушного фильтра при помощи фигурной отвёртки также трубчатого ключа на «10». Сильно запылённый фильтр продуваем сжатым воздухом или меняем новым. Лично сам меняю воздушный фильтр через двадцать тысяч километров для надёжности, хотя положено менять по книжке через тридцать.

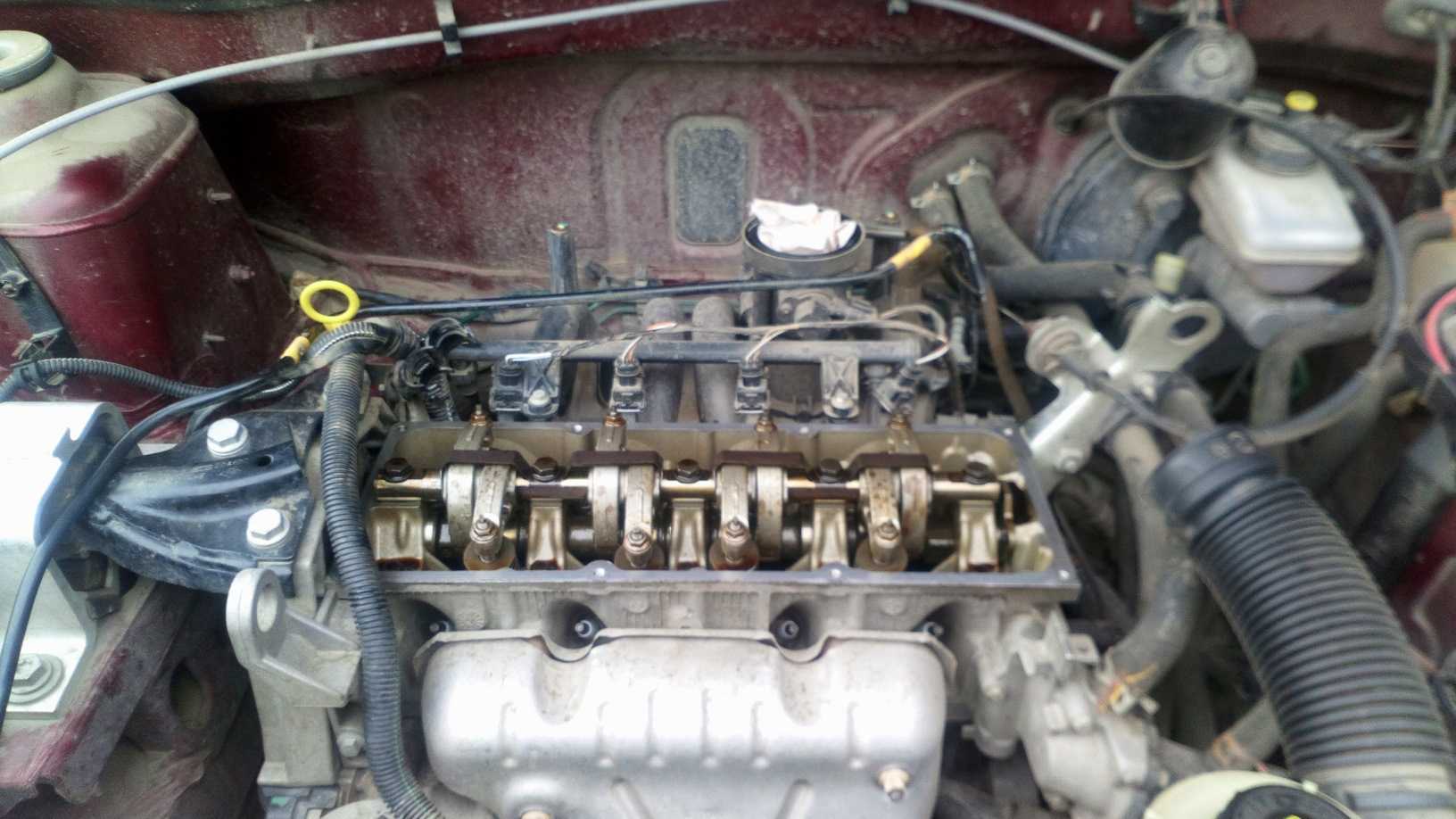

Снимаем аккуратно крышку головки блока цилиндров.
Устанавливаем поршень первого цилиндра в положение верхней мёртвой точки (ВМТ) такта сжатия. Первый цилиндр находится со стороны маховика. В таком положении оба клапана первого цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.
Ослабим контргайку регулировочного болта одного из коромысла, зажимаем болт пассатижами от проворачивания. Вставляем щуп в щель между торцом клапана и регулировочного винта.
Удерживая от проворачивания контргайку, болт регулировочный затягиваем пассатижами до момента, когда щуп в зазоре можно перемещать с небольшим усилием.
Далее удерживая регулировочный болт, затяни контргайку, ещё раз проверь зазор. Если щуп зажат или болтается, повторяем регулировку до тех пор пока не получим необходимый результат, когда щуп движется с небольшим усилием.
Также регулируем зазор для второго клапана в первом цилиндре.
Затем поворачиваем коленвал ровно вполоборота, регулируем зазоры в третьем цилиндре таким же образом как в первом.
Затем поворачиваем коленчатый вал ровно вполоборота, установив поршень четвёртого, а потом через пол-оборота коленвала второго цилиндра в положение верхней мёртвой точки (ВМТ) в такте сжатия горючей смеси регулируем остальные клапана.
Устанавливаем крышку ГРМ, также корпус фильтра в обратном порядке. Если прокладка крышки пропускает масло или идёт испарение из него, то меняем ее новым.

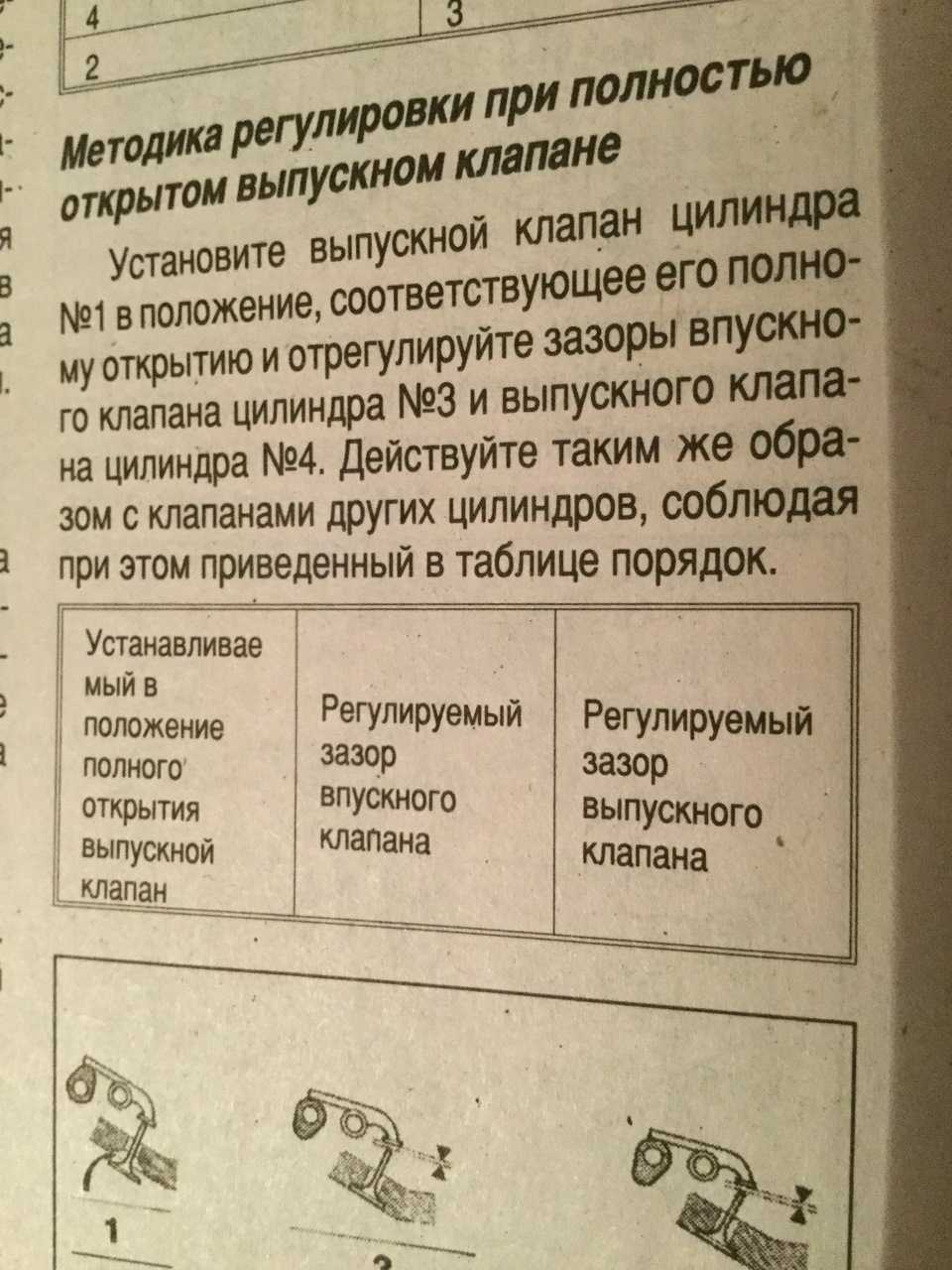

Последовательность регулировки через ЧЕТВЕРТЬ оборота распредвала или пол-оборота коленвала (см. ссылку внизу фото).

Порядок цилиндров справа налево:

Порядок цилиндров

Выход брони проводов к свечам первого, второго, третьего и четвёртого цилиндра:

Выход на первый и второй цилиндр броне проводовВыход на третий и четвёртый цилиндр брони проводов

Регулировочные щупы:

1-щуп для впускных на бензине и газу; 2-щуп для выпускных работающих на газу; 3-щуп для выпускных работающих двигателей на бензине.

Клапана впуска газовой смеси и выпуска отработавших газов:

4-Клап. Впуска; 4-Клап. Выпуска

Порядок расположения свечей посмотрите на видеозаписи

Если вы не уверены, что сможете сами всё сделать, то рекомендую регулировать клапана Рено Логан в автосервисах.

Вы так же можете ознакомиться с другими материалами:

Ремонт клапанного механизма

Замена клапанов в автомобилях Рено Сандеро с силовыми агрегатами 1.4 и 1.6 литров может потребоваться при выходе из строя гибкого привода газораспределительного механизма. При этом может быть как полный его обрыв, так и деформация или срез одного из зубьев. Причем вероятность того, что детали деформируются при разрыве ремня, больше у шестнадцатиклапанных двигателей чем у восьмиклапанников с 1.6 литров. Кроме того, распространенной причиной является прогорание деталей выпускного типа, что может быть вызвано частыми перегревами двигателя. Именно через эти детали выходят отработанные горячие газы.

Для замены описываемых деталей необходимо обеспечить доступ к головке цилиндров Рено, для чего следует снять картридж воздушного фильтра, открутив четыре болта, и крышку блока цилиндров. Клапана каждого из цилиндров удерживаются при помощи контргайки и регулировочного болта.

Сама процедура замены этих деталей на автомобилях Рено Сандеро довольно сложное мероприятие, для которого потребуется специальное оборудование и инструменты

Немаловажно и знание последовательности этапов проведения подобных работ. При отсутствии опыта замены таких деталей специалисты рекомендуют обращаться в специализированные сервисные центры

Самые частые неисправности и способы их устранения

Эксплуатация и ремонт любого транспортного средства должны осуществляться по определенным правилам

Замок багажника в Рено Логан должен получать повышенное внимание, как и всем прочим мелким механизмам. Можно самостоятельно устранить большинство неисправностей данного узла. Много времени для этого не потребуется

Во время ремонта следует взять следующие инструменты, кроме оригинального замка, который имеет свой артикул:

Много времени для этого не потребуется. Во время ремонта следует взять следующие инструменты, кроме оригинального замка, который имеет свой артикул:

имеющую пятимиллиметровое сверло по металлу дрель;
трехгранный напильник;
молоток;
надфликс;
тиски стационарного типа;
обычный канцелярский циркуль;
ножовку.

Рено Логан когда происходит ремонт замка следует разместить на ровной площадке, это показано в видео инструкции. Ручной тормоз должен быть выжат. Крышку багажного отсека Рено Логан переводят в открытое положение и извлекают корпус из пластмассы. Рычаг с замком, таким образом, окажется открытым. Затем необходимо демонтировать удерживающее запорный механизм стопорное кольцо. Действовать необходимо аккуратно. Принцип работы, знание которого необходимо для проведения качественного ремонта, достаточно прост:

на коромысло механизма усилие передается пластмассовой втулкой;
открытие защелки происходит от переданного усилия;
втулка в закрытом положении упирается в корпус;
шип является ограничителем хода, отделяющим положения «закрыто» и «открыто»;
один поворот ключа равен размеру хода.

Проблемы с шипом Renault Logan вызывают неисправности чаще всего. Частичное открытие или полный отказ в открытии багажника возникают обычно из-за этого элемента. Если шип вышел из строя, следует изготовить самостоятельно или купить новый шип, а в некоторых случаях требуется замена замка. В первом случае потребуется также дополнить элемент плоской шайбой. Монтировать шип нужно между двумя втулками. Полностью неподвижной является только одна из них. Обычная пятикопеечная монета может быть использована в качестве основы. Ее обрабатывают по кругу напильником, снимая примерно два миллиметра. Тиски помогут обеспечить нужный уровень устойчивости. Для дальнейшей установки штока нужно просверлить отверстие ровно посередине монеты. С двух противоположных сторон далее делают заскобы, который в дальнейшем и будут шипами. Вся конструкция собирается после проведения указанных работ.

Скорость износа механизма в авто Renault Logan и силу трения можно снизить, если смазать традиционным графитом или средством «Литол» все части механизма. После того, как шип будет установлен на место, следует проверить фактический ход штока. Меньше, чем раньше, он быть не должен. Механизмы защелкивания и закрытия также нужно проконтролировать. Отчетливый характер должен носить сопровождающий защелкивание замка звук.

Об истории разработки и конструктивных особенностях агрегатов

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов. Кроме конструктивных нововведений, эти агрегаты стали соответствовать требованиям стандартов по экологии Евро-5. В дальнейшем производитель моделей Renault Logan запланировал вывести устройство двигателя на уровень соответствия стандартам Евро-6/7.

Обновление 1.6-литрового агрегата не ограничилось только применением 16-клапанного механизма головки блока. Достижение прироста тягово-мощностных характеристик было осуществлено благодаря существенным преобразованиям, в числе которых присутствуют:

повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

Зазоры клапанов лада ларгус

Клапанный механизм относится к системе газораспределения двигателя. От его правильной настройки зависит эффективность работы силового агрегата. Автомобили семейства Lada Largus комплектуются двигателями Renault с одним газораспределительным валом и 8-ю клапанами – двигатель К7М – и с двумя распредвалами и 16-ю клапанами – мотор К4М. Важным параметром наладки клапанов являются зазоры между ними и кулачком газораспределительного вала. Они должны строго соответствовать техническому регламенту. Шестнадцатиклапанные двигатели К4М оснащены гидрокомпенсаторами, и в них не предусмотрена возможность регулировки зазоров.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

16-клапанным 1.6 л К4М;
8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

Назначение зазоров

Проверка и корректировка тепловых зазоров в приводе клапанов Renault LoganВ целях компенсации теплового расширения металла в системе газораспределительного механизма задаются технологические допуски между приводным стержнем и регулировочным болтом.

Любые отклонения от норм приводят к повышенному износу деталей.

Отчетливый стук в моторном отсеке на холостом ходу в полный голос заявляет владельцу о необходимости корректировки зазоров.

Несоответствие размеров в сторону увеличения не даст полностью открыться клапану, и, как следствие, цилиндр плохо заполнится дозой горючей смеси и мощность мотора упадает.

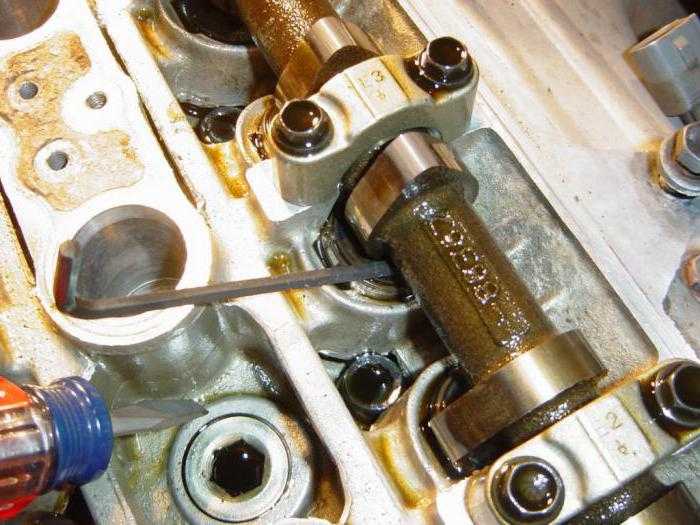

При уменьшенном зазоре также теряется КПД из-за неполной компрессии, седла обгорают и появляется нагар, что может повлечь незапланированный ремонт ГРМ.

Юстировка должна выполняться на холодном двигателе.
