Снятие защиты двигателя, подкрылков и брызговиков рено дастер

Как заменить задний кузовной сегмент с крылом?

Эта процедура достаточно сложна и потребует присутствие специальных приспособлений и инструментов, а также «хирургического» вмешательства в кузов. Также понадобится сопутствующий демонтаж многих близ расположенных панелей и прочих деталей. Тем более, если это крыло заднее.

Вес перечень процедур следует выполнять в сервисе на специальном стенде, именуемом стапелем. Единственной мерой, которую можно осуществить в собственноручном режиме – это удаление вмятин.

В целях экономии финансового ресурса можно самостоятельно прибегнуть к демонтажу таких элементов:

топливного бака;
деталей вентиляционной системы багажного отсека (располагаются справа);
заднего сидения и обивки (по периметру);
обивки внутренних панелей багажника Renault Logan;
прочих элементов, которые впоследствии могут помешать замене.

Сама замена предполагает выполнение сварочных работ при установке заднего сегмента кузова, поэтому позаботьтесь о демонтаже аккумулятора.

Руководства по ремонту

В данный раздел входит более полное описание и руководства по ремонту (Кузовные работы) на автомобиль Renault Duster.

ОБЩИЕ СВЕДЕНИЯ Подрамник: Технические характеристики «Масса» кузова: Перечень и расположение элементов Кузов автомобиля, боковая часть: Описание Кузов автомобиля, центральная часть: Описание Кузов автомобиля, задняя часть: Описание Кузов автомобиля, съемная часть: Описание

НИЖНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА Крайняя нижняя передняя поперечина Крайняя боковая передняя поперечина Передняя часть переднего лонжерона Передняя часть накладки переднего лонжерона Кронштейн полки под аккумуляторную батарею Опора подвески двигателя Узел переднего крепления подрамника Передняя колесная арка в сборе

НИЖНЯЯ ЦЕНТРАЛЬНАЯ ЧАСТЬ КУЗОВА Боковаячасть центральной секции пола Средний лонжерон

НИЖНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА Панель порога Накладка панели порога Усилитель панели порога Элемент жесткости панели порога Задний усилитель панели порога

НИЖНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА Усилитель задней части пола Передняя секция задней части пола Задний лонжерон в сборе Задний лонжерон Передняя верхняя поперечина Передняя поперечина задней части пола Центральная поперечина задней части пола Задняя секция задней части пола Задняя боковая часть задней части пола Задняя буксировочная проушина Кронштейн крепления выпускного трубопровода

ВЕРХНЯЯ ПЕРЕДНЯЯ ЧАСТЬ КУЗОВА Передняя панель Переднее крыло Брызговик Верхний усилитель брызговика Передняя часть передней колесной арки Стенка ниши воздухозабора Усилитель нижней поперечины проема ветрового стекла Поперечина приборной панели Панель крепления фары

ВЕРХНЯЯ БОКОВАЯ ЧАСТЬ КУЗОВА Усилитель передней стойки Внутренняя панель стойки проема ветрового окна Усилитель средней стойки Внутренняя панель средней стойки Нижняя внутренняя панель средней стойки Передняя часть боковины кузова Крепление направляющей багажника крыши

ВЕРХНЯЯ ЗАДНЯЯ ЧАСТЬ КУЗОВА Панель заднего крыла Кронштейн заднего фонаря Внутренняя панель кронштейна крепления фонарей Внутренняя панель боковины кузова Задняя колесная арка в сборе Задняя панель кузова Внутренняя панель задней панели

ВЕРХНЯЯ ЧАСТЬ КУЗОВА Крыша Передняя поперечина крыши Центральная поперечина крыши Усилитель крыши

БОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА Передняя боковая дверь Передняя боковая дверь: Разборка и сборка Передняя боковая дверь: Регулировка Задняя боковая дверь Задняя боковая дверь: Разборка и сборка Задняя боковая дверь: Регулировка Крышка люка заливной горловины топливного бака

НЕБОКОВЫЕ ОТКРЫВАЮЩИЕСЯ ЭЛЕМЕНТЫ КУЗОВА Капот Капот: Разборка и сборка Капот: Регулировка Дверь задка Дверь задка: Разборка и сборка Дверь задка: Регулировка

Снятие защиты силового агрегата

Подготавливаем автомобиль для выполнения задания.

Устанавливаем автомобиль на смотровую канаву или подъемник.

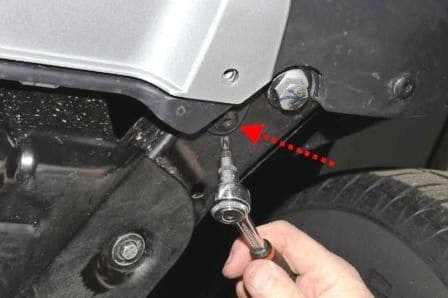

Ключом TorxT30 откручиваем средний винт крепления бампера к защите

С левой стороны откручиваем винт нижнего крепления бампера к подрамнику.

Также откручиваем винт с другой стороны

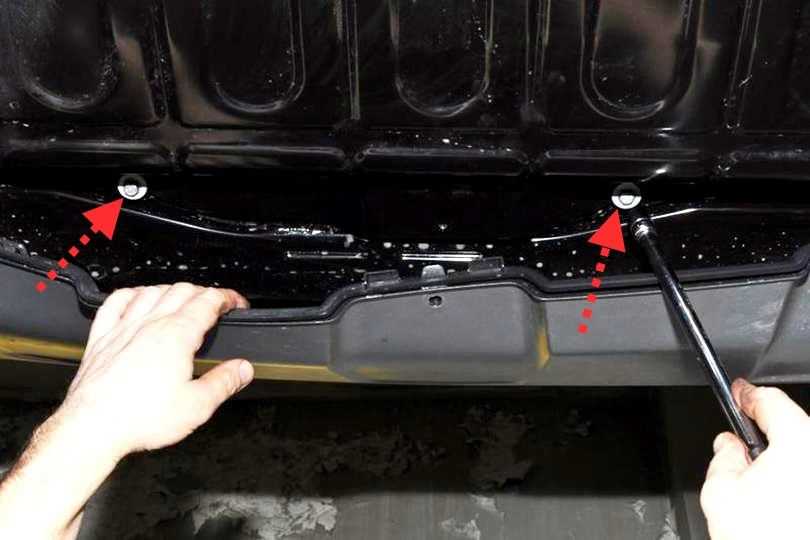

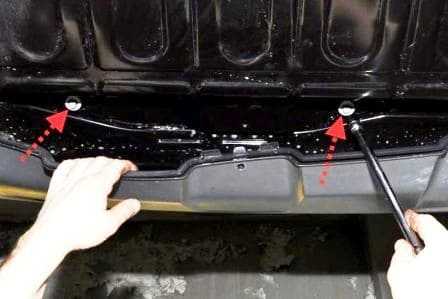

Под нижним краем переднего бампера, головкой на 10 откручиваем два болта переднего крепления защиты

Головкой на 10 окручиваем шесть болтов крепления защиты силовой установки к подрамнику

Снимаем защиту

Устанавливаем защиту силовой установки в обратном порядке.

Перед установкой винтов и болтов смазываем резьбовую часть консистентной смазкой.

Снятие грязезащитных щитков моторного отсека

Подготавливаем автомобиль для выполнения задания.

Устанавливаем под задние колеса автомобиля противооткатные упоры.

Устанавливаем автомобиль на стояночный тормоз.

Ослабляем болты передних колес.

Поднимаем переднюю часть автомобиля и устанавливаем на надежные упоры.

Снимаем переднее колесо.

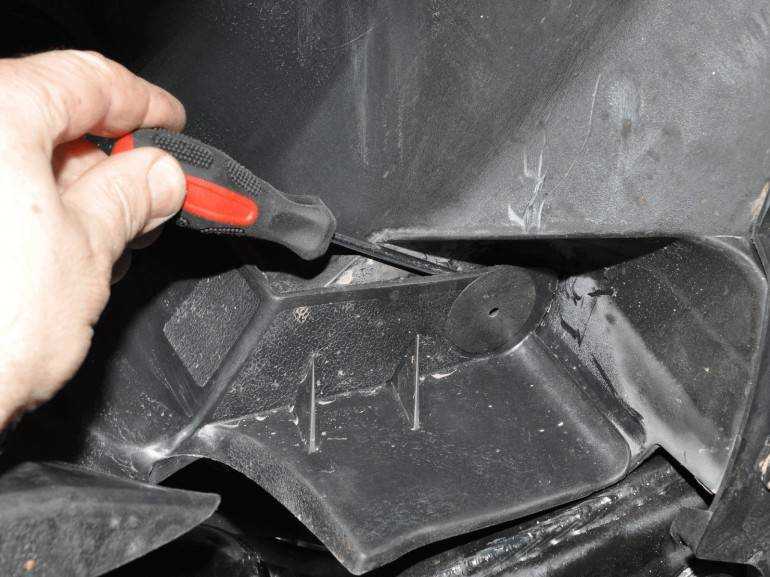

Поддеваем отверткой пистон нижнего крепления щитка

Вынимаем пистон крепления грязезащитного щитка моторного отсека к подкрылку и к кузову

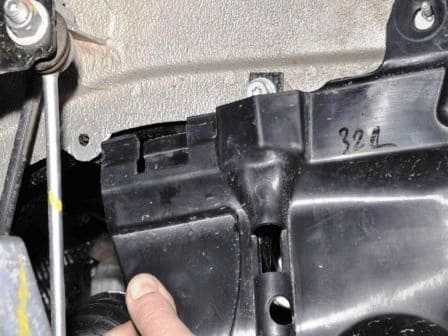

Откручиваем пластмассовую гайку верхнего крепления грязезащитного щитка к кузову

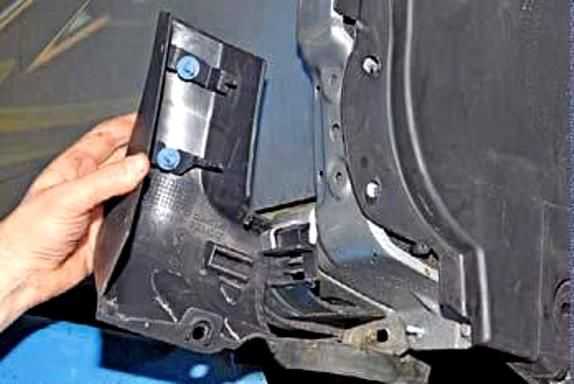

Сдвигаем щиток вниз и выводим фиксирующий лепесток щитка из под отбортовки брызговика кузова

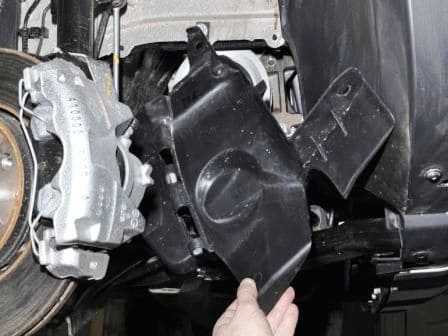

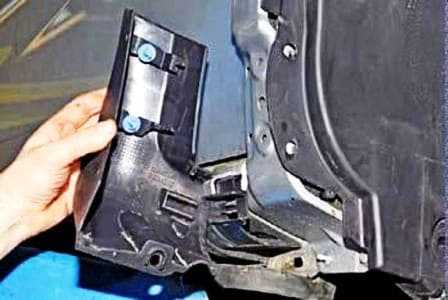

Снимаем грязезащитный щиток моторного отсека.

С другой стороны таким же образом снимается грязезащитный щиток.

Устанавливаем щитки в обратной последовательности.

Снятие брызговиков и подкрылков передних колес

Головкой на 7 откручиваем три самореза крепления брызговика к крылу и один к подкрылку

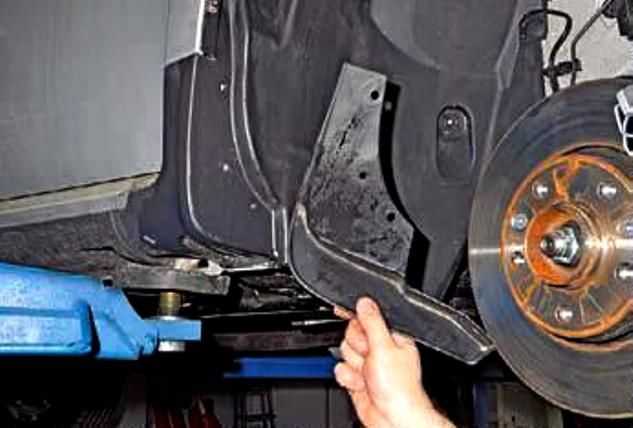

Снимаем брызговик

Снимаем грязезащитный щиток, как описывалось выше

Головкой на 10 откручиваем саморез нижнего крепления переднего обвеса порога кузова

Поддеваем обвес порога и снимаем обвес порога кузова

Ключом Torx T20 откручиваем два самореза нижнего крепления подкрылка к переднему бамперу

Ключом Torx T20 в арке колеса откручиваем саморез крепления подкрылка к переднему бамперу

Откручиваем четыре самореза крепления к переднему крылу

Пассатижами откручиваем металлическую гайку

Плоской отверткой откручиваем пистон нижнего крепления подкрылка

Поддеваем отверткой и вынимаем пистон верхнего крепления подкрылка

Плоской отверткой откручиваем пистон среднего крепления подкрылка

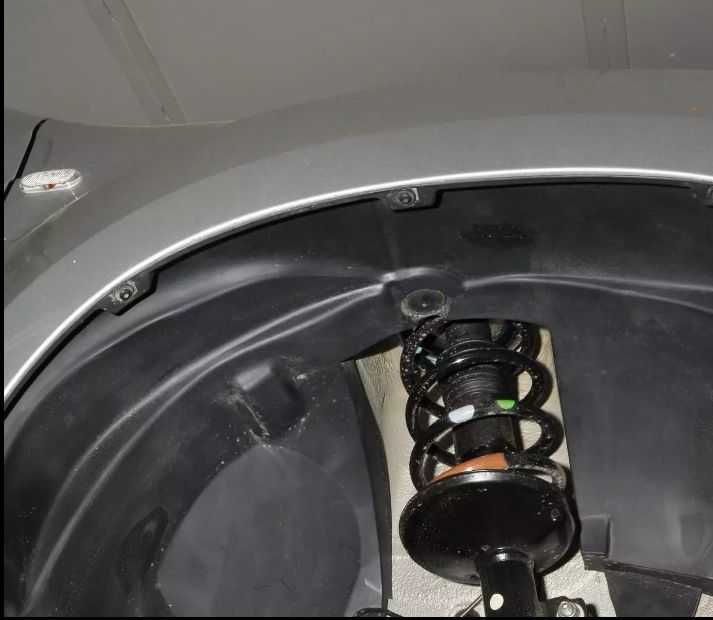

Снимаем подкрылок переднего колеса.

Таким же образом снимаем подкрылок и брызговик с другой стороны.

Устанавливаем все детали в обратном порядке.

Артикулы

Приводим обозначения деталей для машин первого поколения:

622230010R или 622231300R или 622236764R – кронштейн крепления, левая сторона;
622220011R или 622229216R или 622223926R – то же, правая сторона;
8200597650 или 6001549321 – держатель ПТФ правый;
8200597649 или 6001549322 – держатель ПТФ левый;
620220030R – бампер «под ПТФ»;
620220025R – бампер без отверстий ПТФ;
620931777R – абсорбер (пластиковый вкладыш).

Конечно, у каждой из этих деталей есть фирменные аналоги:

620220025R – Api DC6000000-0000; Breckner BK71303; NPA NP513-07211;
620220030R – Api DC6000000-1000; NPA NP513-07212;
622230010R – ASAM 80133; NPA NP513-07235;
622220011R – ASAM 80132; NPA NP513-07236;
620931777R – Body Parts RNDUS10-240 (Тайвань).

Фирма ASAM – это поставщик компании Dacia. Ну а Breckner и NPA – известные бренды из Германии.

Уточнения для рестайлинга

Будем говорить о втором поколении кроссоверов. Обозначения будут следующими:

620224960R – бампер;
622229960R – правый кронштейн;
622239404R – левый кронштейн;
620931777R – абсорбер (наследуется от поколения I);
622542036R – нижняя решётка.

Аналоги найти трудно, так как речь идёт о новинке. Есть ещё пара артикулов:

623103564R или 623827948R – решётка радиатора в сборе (поколение II).

У последнего узла есть аналоги, но они отличаются от оригинала (тюнинг).

Подготовка автомобиля

Важно во время установки расширителей сохранять в помещении единую температуру. В идеале, там должно быть 21 градус тепла

Также важно, чтобы изделие и составные элементы находились в этом же помещении перед установкой более часа, чтобы нагреться или охладиться до комнатной температуры.

Перед началом установки, следует подготовить автомобиль.

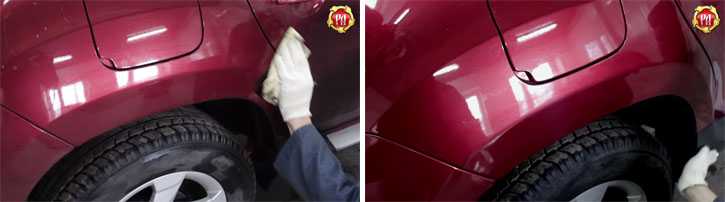

Во-первых, его следует тщательно вымыть и просушить. Нельзя устанавливать изделия на грязную, или мокрую поверхность.

Во-вторых, с помощью специальных средств, обезжирить поверхность на тех местах, к которым будет приставать клейкая лента. Использовать нужно специальные средства, иначе соприкасание будет неплотным и рано или поздно расширитель может отстать.

В-третьих, упаковку нужно аккуратно раскрыть канцелярским ножом. В комплекте идет 4 самореза, расширители арок, пластиковые клипсы. Проверьте все ли в наличии. Детали разделите и разложите вокруг автомобиля рядом с теми частями, на которые они будут устанавливаться. В этом помогут специальные наклейки с указателями мест установки, которые есть на каждой детали.

Крыло Рено Дастер переднее левое оригинал 631012718R

Компания АВТОКУРЬЕР работает на рынке с 2005 года и имеет огромный опыт в подборе запасных частей Рено и других марок. В процессе продуктивной работы с производителями и поставщиками, нам удалось наладить бесперебойные поставки запчастей в Саратовскую область и другие регионы страны. Компания делает упор на автозапчасти для Рено Логан, Лада ларгус, Рено Дастер, Рено Сандеро, Рено Меган.

В наличии запчасти Рено и аксессуары от разных производителей: оригинальные и сторонних производителей. Специалисты нашего интернет магазина имеют высокую квалификацию и большой практический опыт. Связавшись с нами вы получите необходимую консультацию и для вас подберут необходимую запчасть из большого ассортимента нашего склада. Вы можете воспользоваться любым удобным для вас способом связи, и получить необходимый товар в удобное для вас время, заказав доставку. Доставка производится как по Саратовской области так и по России любым удобным для вас способом.

АВТОКУРЬЕР развивает огромный склад бу агрегатов АКПП МКПП кузовных деталей и ходовой части. Мы не оставляем без внимания масла смазочные материалы и спец химию, поэтому закупаем на склад очень качественный товар таких производителей как Pentosin, SRS, ARAL, Petro Canada, Chevron, ELF, Total. Компанию АВТОКУРЬЕР выбирают за индивидуальный подход, скорость работы и особое отношение к работе и клиентам. Главная цель компании — взаимовыгодное сотрудничество. Удачи на дороге!

Свежие записи
- Как оцинковать кузов автомобиля своими руками
- Как снять тормозной диск со ступицы
- Как снять прикипевшее колесо со ступицы
- Хомут на пыльник шруса как затянуть
- Как снять обойму подшипника со ступицы
- Правообладателям
- Политика конфиденциальности

Цены на кузовные работы автомобиля Renault Logan

Главная » Цены на ремонт авто » Renault » Кузовной ремонт Renault Logan

Вы повредили кузов Вашего автомобиля и внешний вид транспортного средства оставляет желать лучшего. Повреждения кузова могут быть незначительными (вроде царапины), так и серьезными (после ДТП). В любом случае кузов нужно привести в порядок не только с целью возвращения эстетического вида, но и ради базового уровня безопасности.

Обратитесь к профессионалам! Это станет первым шагом к тому, чтобы Ваш Рено Логан снова блестел и дарил наслаждение не только от скоростной и безопасной езды, но и от созерцания красоты Вашего автомобиля.

Капот замена (снятие и установка)	1 000 РУБ
Крыло переднее левое или правое замена (снятие и установка)	800 руб
Дверь передняя правая или левая замена (снятие и установка)	1 520 РУБ
Дверь задняя правая или левая замена (снятие и установка)	1 200 руб
Бампер передний или задний замена (снятие и установка)	800 руб
Крышка багажника замена (снятие и установка)	1 500 руб

Крыша авто — замена	от 9 000 руб
Крыло заднее правое или левое — замена	от 8 600 руб
Лонжерон задний или передний — замена	от 8 000 руб
Порог правый или левый — замена	от 5 000 руб
Стойка двери автомобиля — замена	от 6 500 руб

Установка на стапель с замером базовых точек для проверки, а так же и для восстановления геометрии кузова

2 000 руб

Почему стоит доверять лишь специалистам?

1. Кузовной ремонт требует опыта, которым обладают только профи. Здесь недостаточно знаний технических особенностей систем автомобиля или банальной замены запчасти. В этом случае нужны реальные навыки, практический опыт, поскольку испортить вид кузова можно значительно легче, чем кажется. Только руки профессионалов сервиса будут гарантией качественного кузовного ремонта Вашего Renault Logan.

2. Только настоящие профи могут взяться за кузовной ремонт после очень тяжелых ДТП, когда нужно осуществлять замену большого количества частей и выравнивать чрезвычайно сложные вмятины. Там, где дилетанты сразу откажут в ремонте или укажут заоблачную цену за свою работу, специалисты профессионального сервиса готовы предложить умеренные цены даже на сложные типы ремонта, учитывая стапельные работы.

За более подробной информацией обращайтесь по телефонам в Нижнем Новгороде8 (831) 291-26-20, 8 (920) 297-19-03

Оставьте заявку на ремонт прямо сейчас

Установка передних подкрылков

Передние подкрылки являются важной деталью автомобиля, которая защищает его от грязи, камней и других повреждений. Установка передних подкрылков на Рено Дастер может быть выполнена самостоятельно

В этой статье мы расскажем, как это сделать.

Шаг 1: Подготовка

Перед установкой передних подкрылков необходимо подготовить инструменты и материалы:

Набор инструментов (отвертки, гаечные ключи и т.д.);
Передние подкрылки для Рено Дастер;
Крепежные элементы (в комплекте с подкрылками или дополнительно приобретаемые);
Инструкцию по установке (если есть).

Шаг 2: Подготовка автомобиля

Прежде чем приступить к установке передних подкрылков, необходимо приподнять переднюю часть автомобиля, чтобы обеспечить легкий доступ к колесам и аркам.

Шаг 3: Установка подкрылков

Для установки передних подкрылков следуйте инструкции, прилагаемой к комплекту или выполните следующие действия:

Осмотрите подкрылки, чтобы понять, как они должны быть установлены. Возможно, они отличаются своими размерами и формой;
Установите подкрылок на переднее крыло, сравнивая его с формой колесной арки. Подкрылок должен быть выровнен с колесной аркой;
Используя крепежные элементы, закрепите подкрылок на крыле. Затяните крепежные элементы, чтобы подкрылок был надежно закреплен и не имел люфта;
Повторите эти действия для другого переднего подкрылка.

Шаг 4: Проверка и финальные штрихи

После установки передних подкрылков проверьте, что они надежно закреплены и правильно выровнены с колесными арками. Убедитесь, что никакие крепежные элементы не выглядят свободно или недостаточно затянутыми. Если все выглядит правильно, окончательно затяните крепежные элементы и проверьте уровень фиксации подкрылков.

Поздравляем, вы успешно установили передние подкрылки на свой Рено Дастер! Теперь ваш автомобиль будет защищен от грязи и повреждений в повседневном использовании.

Электрика

Снятие аккумулятора Renault Дастер своими рукамиКак поменять батарейку в брелке Рено Duster своими рукамиЗамена батарейки в ключе Рено Дастер своими рукамиПоменять батарейку в пульте Рено DusterЗаменить блок предохранителей Рено ДастерКак поменять втягивающее реле Renault DusterКак поменять габаритную лампу Renault DusterУстановка заднего фонаря Рено Дастер своими рукамиКак снять заднюю фару Рено Duster своими рукамиКак поменять замок зажигания Рено ДастерУстановка катушки зажигания Renault ДастерСнять кнопку стеклоподъемника Рено ДастерКак заменить лампу ближнего света Рено Duster своими рукамиКак поменять лампу в бардачке Renault Duster своими рукамиЗаменить лампу в габаритах Renault Дастер своими рукамиКак поменять лампу в дальний свет Рено Duster своими рукамиУстановка ламп в задний ход Рено DusterКак поменять лампу в поворотниках Renault ДастерКак поменять лампу в приборной панели Рено Duster своими рукамиЗамена ламп в противотуманных фарах Рено Duster своими рукамиПоменять лампу в ПТФ Renault DusterПоменять лампу в фарах Рено DusterУстановка лампы освещения салона Рено DusterКак поменять лампу стоп сигнала Renault Дастер своими рукамиЗаменить лампы задних фонарей Рено ДастерКак снять левую фару Renault DusterСнять моторчик стеклоподъемника Рено Дастер своими рукамиКак снять переднюю фару Рено Дастер своими рукамиСнять правую фару Renault DusterПоменять предохранители Renault Duster своими рукамиКак заменить предохранитель прикуривателя Рено DusterКак заменить противотуманные лампы Renault DusterКак заменить реле поворотов Рено Duster своими рукамиУстановка реле стартера Рено ДастерПоменять реле стеклоочистителя Renault Duster своими рукамиКак заменить свечи зажигания Renault DusterКак заменить щетки генератора Renault Дастер своими рукамиСхема акпп Renault ДастерСхема акустической системы Renault ДастерЭлектросхема бензонасоса Renault DusterСхема блока предохранителей Рено Duster своими рукамиЭлектросхема блока управления двигателем Рено ДастерЭлектросхема вентилятора охлаждения Рено Дастер своими рукамиСхема включения бензонасоса Рено Дастер своими рукамиСхема включения вентилятора охлаждения Renault ДастерЭлектросхема включения кондиционера Рено Duster своими рукамиЭлектросхема включения переднего моста Renault Дастер своими рукамиЭлектросхема включения стартера Рено DusterЭлектросхема включения фар Renault DusterЭлектросхема генератора Renault ДастерЭлектросхема датчика давления масла Renault ДастерЭлектросхема датчика кислорода Renault ДастерЭлектросхема датчика охлаждающей жидкости Рено ДастерЭлектросхема датчика скорости Renault ДастерЭлектросхема датчика температуры Renault DusterЭлектросхема датчика уровня топлива Рено Дастер своими рукамиСхема двигателя Рено Дастер своими рукамиЭлектросхема дворников Renault DusterСхема зажигания Рено ДастерЭлектросхема замка зажигания Рено ДастерЭлектросхема звукового сигнала Renault DusterЭлектросхема инжектора Рено DusterЭлектросхема карбюратора Рено ДастерСхема корректора фар Рено DusterСхема освещения салона Рено ДастерЭлектросхема отопителя Renault ДастерЭлектросхема охлаждения двигателя Renault ДастерЭлектросхема панели приборов Renault Duster своими рукамиЭлектросхема передних фар Renault Duster своими рукамиЭлектросхема печки Рено DusterЭлектросхема приборной панели Renault Дастер своими рукамиЭлектросхема проводки Renault DusterЭлектросхема противотуманных фар Renault Duster своими рукамиЭлектросхема реле бензонасоса Рено ДастерЭлектросхема реле давления Renault ДастерЭлектросхема реле поворотов Renault ДастерЭлектросхема реле регулятора Renault ДастерЭлектросхема реле стартера Рено DusterЭлектросхема системы впрыска Рено DusterЭлектросхема системы зажигания Рено ДастерСхема системы кондиционирования Renault DusterЭлектросхема системы охлаждения Renault ДастерЭлектросхема системы управления двигателем Рено DusterЭлектросхема стартера Renault DusterЭлектросхема стеклоочистителя Рено ДастерСхема стеклоподъемников Renault DusterЭлектросхема стоп сигналов Рено DusterЭлектросхема топливного насоса Renault DusterСхема топливной системы Renault ДастерЭлектросхема тормозной системы Renault DusterСхема центрального замка Renault ДастерЭлектросхема щитка приборов Рено Дастер своими рукамиЭлектросхема эбу Рено DusterКоды ошибок Рено Duster

Снимаем задний бампер

Задний бампер на Дастере снимается немного сложнее, не смотря на то, что по умолчанию в него не устанавливаются никакое электрооборудование. При наличии датчиков парковки, их отключение производиться уже после снятия бампера, по аналогии с отключением ПТФ на переднем бампере. Перед тем как снимать задний бампер Рено Дастер лучше внимательно изучить схему крепления и внешний вид деталей, чтобы иметь полное представление о расположении всех элементов. Особенно актуально это будет для тех, кто активно использует авто на бездорожье, и многие болты могут быть закрыты толстым слоем грязи.

Основная деталь, которую необходимо снять – бампер под номером 1. Под цифрой 7 отмечена декоративная накладка. Во время монтажа происходит снятие конструкции в сборе.

Во время работ необходимо отсоединить 14 крепежных частей. Под номером 5 – абсорбер, принимающий на себя основной удар во время столкновения с препятствием или ДТП, Он вместе с ним бампер удерживается при помощи кронштейнов 3 и 2.

Задний бампер крепиться на 8 саморезов. 4 (под номером 12) расположены сверху, и еще 4 (13) в нижней части. Декоративная накладка прижимается при помощи винтов, отмеченных под номером 9 на схеме.

Для проведения работ используются те же ключи, что и для демонтажа передней части – ключи Torx Т20 и Т30. С их помощью необходимо сперва отсоединить брызговики. Он крепиться на саморезах и пластиковом пистоне.

Пистон легко отщелкивается при помощи плоской отвертки. Затем нужно открутить саморез удерживающий бампер под номером 13. Такой же саморез находиться в нижней части.

После этого ослабляются винты под декоративной накладкой и откручивается крепление в багажнике.

Всю работу можно разбить на 2 простых этапа:

Выкручиваются саморезы под номерами 12 и 13, затем ослабляются винты №9.
Пластик отводиться вбок от кронштейна 2 и 3

Во время этого важно не делать резких рывков, чтобы не сломать язычки защелок.. Всегда следует начинать демонтаж со стороны колеса

Всегда следует начинать демонтаж со стороны колеса.

После того, как все защелки были отсоединены бампер нужно потянуть на себя. Чтобы конструкция ровно шла по направляющим лучше снимать вдвоем с помощником. Далее можно ознакомиться с артикулами деталей, применяемых в зависимости от типа комплектации.

Обратите внимание на болты отмеченные красной стрелкой — их откручивать не нужно. Они крепят накладку

Для снятия бампера на Рено Дастер нужно в месте стыка с крылом отстегнуть боковые защелки:

Аналогично отстегиваем с другой стороны и бампер отсоединен и держится на фиксаторах, отмеченных стрелкой:

Оставляем Duster в таком виде и уносим бампер для установки защитных сеток

Положив передний бампер Дастера наружу, с помощью шлицевой отвертки отсоединяем фиксаторы дополнительных боковых панелек-воздухозаборников:

Отсоединяем их, защелки указаны стрелками:

Аналогично снимаем накладки с другой стороны, убираем их в сторону и вырезаем по размеру защитную сетку.

В процессе примерки пристегните сетку парой стяжками, для более точной подгонки и обрезания сетки

Подрезаем аккуратно ножницами

По периметру пристегивайте сетку пластиковыми стяжками

Далее аккуратно изготовляем сетку для верхней части бампера, чтобы ничего не разбирать, придется потрудится вырезать её чтобы идеально подогнать по размеру. Получится две половинки.

Эти половинки сетки на бампере закрепляем по верхнему ребру уже существующими болтами крепления хромированной накладки

Нижнюю часть крепим на стяжки

Производим сборку в обратном порядке

Устанавливаем бампер Renault Duster на место

А вот результат:

защита в действии, попал камень и выбил кусок решетки, но сетка выполнила свою функцию и спасла от более серьезного повреждения Дастера
