Как проверить катушку зажигания ланос

Точно ли на Ланосе имеются пропуски зажигания

Подозрения о нестабильной работе мотора вовсе не означают, что в двигателе имеются пропуски зажигания. Убедиться в том, что нестабильная работа ДВС — это есть пропуски зажигания, можно по ряду основных признаков. Таковыми признаками являются:

Неравномерное ускорение двигателя — проявляется в виде толчков, когда водитель нажимает на педаль акселератора. Попытка ускориться на повышенных передачах способствует возникновению толчков — значит это первый признак возникновения пропусков зажигания на автомобиле
Неустойчивость холостого хода — еще пропуски могут проявляться при работающем моторе на ХХ. На холостом ходу возникает неравномерность работы мотора, что проявляется по плаванию оборотов
Избыточные вибрации — это еще один признак того, что уместно явление пропусков зажигания. Если замечаете, что работа двигателя стала нестабильной, и ощущается возникновение сильных вибраций в салоне или при поднятом капоте, то можно смело говорить о возможности появления пропусков зажигания
Если горит значок Check Engine — автомобили Ланос имеют различные датчики, которые представляют собой рабочие элементы электронного блока управления. Именно за счет этих датчиков ЭБУ получает информацию о работе тех или иных узлов и механизмов двигателя, и тем самым корректирует функционирование в автоматическом режиме. Если датчик выходит из строя, то ЭБУ сообщает об этом водителю через сигнальную лампу Check Engine на панели приборов. Если горит эта лампа, то следует провести диагностику авто, и отыскать причину неисправного датчика. Вышедший из строя датчик может способствовать возникновению явления пропусков зажигания
Если автомобиль медленно набирает обороты — сбои в работе ДВС приводят к тому, что автомобиль не способен быстро набирать обороты. Если при нажатии на педаль газа автомобиль начинает «тупить», значит это еще один признак того, что машина нуждается в диагностике
Изменение звука работы мотора — если двигатель будет работать только на трех цилиндрах, то водитель обязательно об этом узнает по характерному звуку. Машина на трех цилиндрах работает намного громче, нестабильно, с возникновением различных посторонних шумов

https://youtube.com/watch?v=3o7JR72SUDc%3F

Это ряд основных признаков, которые свидетельствуют о нестабильности работы мотора. На основании этих признаков можно делать выводы о том, что автомобиль нуждается в прохождении диагностики. Эксплуатация автомобиля Ланос с признаками пропусков зажигания недопустима, так как дефектная работа мотора способствует ускоренному износу деталей и узлов.

Как проверить катушку зажигания без мультиметра

Оказалось, что двигатель жестко двоит, и по факту не работает 2 цилиндра. Либо форсунки либо свечи На кануне, километров 400 назад, купил новые свечи и ВВ провода.

Из инструментов вам нужна будет только торцовая головка размером 10. Для начала, как и при любом ремонте, отсоедините на аккумуляторе минусовую клему. После этого переходим к катушке зажигания. Нам нужно отсоединить от нее колодку проводов и все высоковольтные провода (это те 4 провода, которые мы проверяли выше). Катушка крепится на трех гайках. Их нужно выкрутить тем ключом, о котором мы говорили.

Перед установкой новых КЗ очищают свечные колодцы от пыли и грязи, поскольку они – источник возможных замыканий в будущем.

Питание блока предполагает работу, начиная от бортовой системы транспортного средства, провод «минус» контролируется корпусом машины. Тонкость деятельности модуля в том, что он одновременно осуществляет 2 искры, одна из которых приходится на момент максимального сжатия топливовоздушной массы, а другая зависит от выпуска, поэтому ее называют холостой.

В первой обмотке электрический ток носит постоянный характер. В мертвой позиции поршня, прерыватель размыкает цепь в обмотке №1. В соседних (вторичных) витках индуцируется ток (повышенной вольтности), и передается на свечные электроды.

Признаки неисправностей работы системы зажигания Daewoo Lanos

Существует несколько характерных признаков неисправности катушки зажигания. Среди них:

мотор начинает «троить», причем эта проблема усугубляется со временем;
на морозе мотор «троит», пока не нагреется;
перебои в работе двигателя во влажную погоду;
при резком нажатии на педаль акселератора наблюдается провал в работе мотора.

При неисправной катушке на машинах с ЭБУ на приборной панели активизируется значок Check Engine. Однако перечисленные признаки также могут свидетельствовать и о других неисправностях, в частности, со свечами зажигания. Но при появлении хотя бы одной из них нужно выполнить диагностику катушки (катушек) зажигания.

Процесс замены катушки зажигания на автомобиле Lanos

Вот шаги, которые можно выполнить для замены катушки зажигания на Lanos:

Перед началом работы убедитесь, что двигатель автомобиля полностью остыл. Никогда не выполняйте замену катушки зажигания на горячем двигателе, чтобы избежать возможных ожогов.

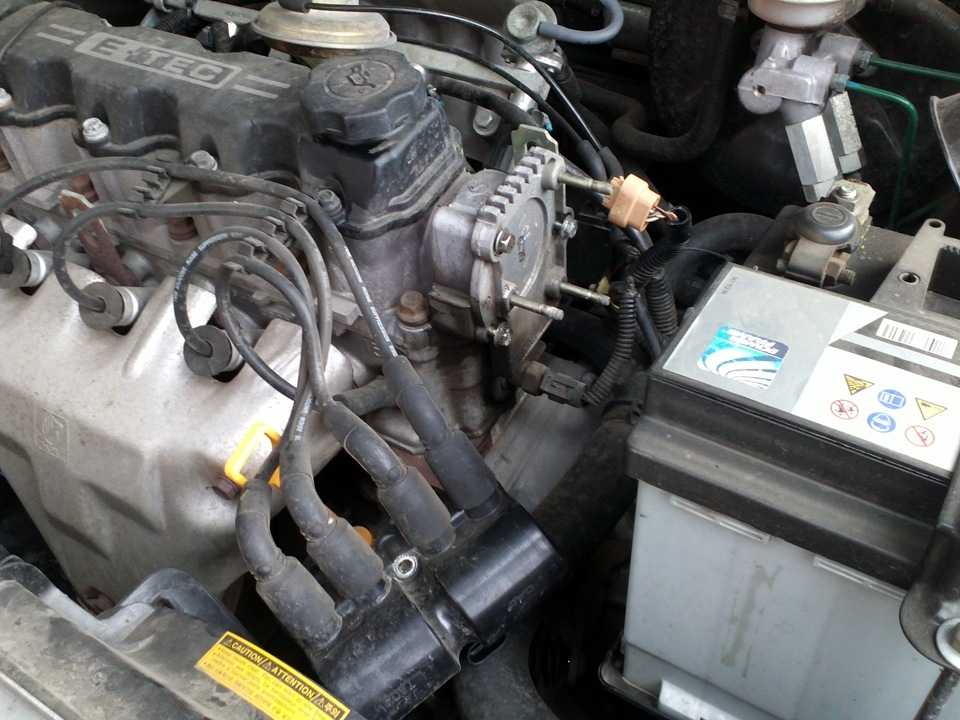

Откройте капот автомобиля и найдите место расположения катушки зажигания. Обычно на Lanos она находится над свечой зажигания и защищена пластиковой крышкой.
Снимите пластиковую крышку, используя необходимые инструменты, например, отвертку или ключ.
Отсоедините провода от катушки зажигания, аккуратно выполнив их разъединение. Убедитесь, что помните порядок подключения проводов, чтобы не запутаться в последующей установке.
Отверните крепежные болты или гайки, фиксирующие катушку зажигания на месте. Убедитесь, что не потеряли ни одной детали, и снимите старую катушку.
Установите новую катушку зажигания на место, затянув крепежные болты или гайки. Убедитесь, что они хорошо закреплены, чтобы исключить любые потенциальные утечки.
Подсоедините провода в правильном порядке к новой катушке зажигания. Убедитесь, что они плотно соединены, чтобы избежать возможных искрений или перекосов.
Установите пластиковую крышку на место, надежно зафиксировав ее.
Проверьте, что все провода и детали находятся на своих местах и ничего не пропущено.
Закройте капот автомобиля и проверьте работу новой катушки зажигания, запустив двигатель Lanos

Обратите внимание на любые необычные звуки, проблемы с зажиганием или работой двигателя.

При замене катушки зажигания на автомобиле Lanos важно соблюдать осторожность и точность. Если у вас возникают затруднения, лучше обратиться к профессионалам или автомеханику для проведения замены

Диагностика первичной обмотки

В процессе диагностики катушки зажигания мастеру не обойтись без мультиизмерительного инструмента. Специалисты рекомендуют использовать автомобильный тестер. Но подойдет и обыкновенный лабораторный измеритель.

В ходе диагностики необходимо установить точный уровень сопротивления между контактами разъема, в который вставляется колодка проводов. На входе предусмотрено 3 контакта: A, В и C. Требуется проверить сопротивление между контактами А-В и В-С. В каждой из двух цепочек сопротивление должно вписываться в диапазон 4,5-5,5 (кОм).

Первым делом измеряем сопротивление самих щупов. Для этого устанавливаем порог чувствительности на уровне 1 (кОм). Как показывает практика, сопротивление между щупами обычно составляет 0,2 (кОм). Данное значение нужно будет отнимать от сопротивления на первичной обмотке.
Измеряем сопротивление между контактами А и В. Как было сказано выше, норма сопротивления для первичной обмотки составляет 0,45-0,55 (кОм). Если сопротивление составило 0,7 (кОм), то нужно от него отнять сопротивление щупов. В итоге выходит 0,5 (кОм).

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора. Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

https://youtube.com/watch?v=HlrU8keKvvA%26pp%3DygVr0JrQsNC6INC_0YDQvtCy0LXRgNC40YLRjCDQutCw0YLRg9GI0LrRgyDQt9Cw0LbQuNCz0LDQvdC40Y8g0LHQtdC3INC80YPQu9GM0YLQuNC80LXRgtGA0LAg0L3QsCDQu9Cw0L3QvtGB0LU%253D

Принцип работы и типы элементов

Узел преобразует напряжение от аккумулятора и передает его к свече зажигания. Аккумулятор дает 12 Вольт. Напряжение, переходя через катушку, повышается до нескольких киловольт.

Деталь состоит из двух частей. Они называются обмотками. Их разделяют на первичную и вторичную. Обмотки содержат разный уровень напряжения. Низкое – формируется в первичной, а высокое – во вторичной.

В Ланосах устанавливается три типа деталей:

Общая. В первичной обмотке насчитывается до 150 витков. На вторичной больше витков – от 30 до 50 тыс. Точное количество зависит от модификации элемента. Во вторичной обмотке используется провод меньшего диаметра. «Минусы» двух частей катушки запитаны между собой. Для вывода высокого напряжения плюс подсоединяется к крышке. Провода намотаны на сердечник. Внутри него может быть масло. Оно выполняет сразу две функции – изоляция и защита от перегрева.
Индивидуальная. Такая модификация устанавливается в машинах с электронным зажиганием. Обмотки намотаны на два сердечника в обратном направлении. Особенность вторичной обмотки заключается в наличии диода. Индивидуальный узел передает высокое напряжение сразу на свечу в обход распределителя.
Двухвыводная. Производители предлагают несколько модификаций модели. У таких деталей одна общая черта – они выводят напряжение на два цилиндра.

Причины дефектов

Поломки катушек зажигания могут быть вызваны с несколькими факторами, а именно:

Механическое воздействие. Возможно простое старение устройства привело к коррозии изоляции, что вызвало ее разрушение. Возможно от случайного удара повредился корпус и масло из катушки вытекло, а это привело к ее перегреву. В таких случаях лучше сразу заменить преобразователь новым.
Нарушение контакта. В летний период и межсезонье из-за попадания влаги на контактной группе может появиться окисление. Это приводит падению мощности напряжения в свечах зажигания.
Перегрев. Такой дефект более распространен на катушках индивидуального типа. В летнюю жару, а также при длительных поездках вряд ли Вы сможете контролировать температуру катушки зажигания. Однако во избежание таких ситуаций можно использовать качественные устройства и жидкости охлаждения.
Повышенная вибрация. Также особо опасны при использовании индивидуальных катушек зажигания. Основная вибрация воздействующая на устройство исходит от цилиндров ДВС. Для уменьшения воздействия этих сил достаточно своевременно устранять неполадки в работе мотора.

В принципе катушка долговечный и очень надёжный элемент, а главная причина при большинстве поломок – это банальное старение, что и приводит к нарушениям изоляции и нормальной работе. Ниже приведем способы проверки целостности катушек.

Как проверить катушку зажигания тестером

Проверка бобины зажигания — это длительный процесс, состоящий из внешнего осмотра и проведения тестов с использованием измерительных приборов. Бобины обычно тестируются на особых стендах в сервисных мастерских или дилерских центрах. Если нужно провести измерения в кустарных условиях, обычно используют мультиметр — универсальный прибор с широким спектром действия.

Бобина зажигания располагается в переключателе, поэтому для тестирования следует отогнуть защёлкнутый фиксатор и убрать кабели с переключателя. Затем берётся мультиметр и на нём производится установка настроек, необходимых для проверки напряжения. Теперь следует приложить один из кабелей к выводу бобины, а второй к кузову машины.

В качестве результата данного замера должны получиться показатели в размере 12 В. Если у машины есть неисправности в электронной системе управления или электрической цепи переключателя, то на мультиметре высветится показатель в 0 В.

Катушка обладает надежной конструкцией и ресурс ее эксплуатации значителен. И все же этот элемент тоже может выйти из строя.

Основными признаками того, что катушка зажигания работает не должным образом, являются:

Невозможность запуска силовой установки;
Появление надписи «Check Engine» на приборной доске (на машинах с ЭБУ), а при сканировании системы выводится код P0363, указывающий на неисправность модуля зажигания (на современных инжекторных авто);
Падение производительности силового агрегата;
Пропуски в зажигании, из-за чего мотор «троит» (со временем проблема проявляется сильней) ;
Провалы при достижении определенных оборотов коленчатого вала.

Особенности устранения пропусков зажигания на Ланосе

Если наблюдается возникновение нестабильной работы мотора на Ланосе, то не стоит медлить с устранением причины, способствующей формированию дефекта. Чтобы не пришлось тратить много времени на поиск и устранение причины пропусков зажигания на авто, рекомендуется выполнить проверку в следующей последовательности:

Прочесть ошибки — водитель всегда должен пользоваться подсказками компьютера. ЭБУ при неполадках указывает код ошибки, на основании которого можно определить, где искать неисправность
На основании полученного кода ошибки прибегнуть к устранению дефектных элементов. Обычно для этого необходимо выполнить проверку этих элементов с последующей заменой
Если найти причину самостоятельно не удается, то следует обратиться в сервис, где на поиск поломки уйдет не больше получаса времени. После этого вы сможете самостоятельно решить — устранить поломку самостоятельно или прибегнуть к помощи специалистов

Как показывает практика, намного сложнее найти причину неисправности, нежели устранить ее. Ведь вышеперечисленные причины являются основными, но не единственными. Нельзя исключать такую неисправность, как пониженное давление в топливной рампе, которое не обеспечивается топливным насосом. Чтобы свести к минимуму затраты времени на поиск неисправности, необходимо пользоваться подсказками ЭБУ. Только при помощи этих подсказок можно максимально точно определить причину пропусков зажигания на Ланосе, и устранить ее своими руками.

https://youtube.com/watch?v=tUv_tWp3XjA%3F

В завершении стоит отметить, что процесс поиска неисправности пропусков зажигания может затянуться на долго, если халатно отнестись к такому дефекту. В итоге нестабильная работа мотора обязательно даст о себе знать в виде выхода из строя деталей и механизмов. Не стоит забывать, что нестабильно работающий двигатель потребляет больше топлива, поэтому повышенный расход — это также признак возникновения пропусков воспламенения в цилиндрах Ланоса.

Принцип работы катушки зажигания на Daewoo Lanos

Как упоминалось выше, катушка зажигания — это повышающий трансформатор напряжения, который преобразует полученное напряжение 12 В в напряжение со значением несколько киловольт. Конструктивно катушка состоит из двух обмоток — первичной и вторичной (соответственно, низкого и высокого напряжения). Однако в зависимости от типа катушки обмотки и их расположение отличаются.

Начнем описание с самой простой общей катушки. Здесь на первичной обмотке имеется 100…150 витков. Обмотка намотана изолированным медным проводом. Ее концы выведены на корпус катушки. Количество витков обмотки высокого напряжения составляет 30…50 тысяч (зависит от модели). Естественно, что используемый здесь провод гораздо меньшего диаметра. «Минус» вторичной обмотки подсоединен к «минусу» первичной. А «плюс» подключается к выводу на крышке. Таким образом обеспечивается отвод полученного высокого напряжения.

Чтобы увеличить магнитное поле, обмотки наматывают вокруг металлического сердечника. В некоторых случаях для избежания перегрева обмотки и сердечник заливают трансформаторным маслом (оно не только охлаждает систему, но и является изолятором).

Теперь перейдем к рассмотрению индивидуальной катушки зажигания. Здесь также имеются две обмотки, однако отличие состоит в их расположении. В частности, они намотаны в обратном порядке. Первичная обмотка имеет сердечник внутреннего типа, а вторичная — внешнего типа.

Индивидуальные катушки зажигания устанавливают в системах с электронным зажиганием. Поэтому их конструкция усложнена. Так, для отсечения значительного тока во вторичной обмотке предусмотрен диод. Также особенностью индивидуальной катушки является тот факт, что полученное высокое напряжение идет не на распределитель (как в классических системах), а непосредственно на свечи зажигания. Это стало возможным благодаря конструкции, в которую были включены изолированный корпус, стержень и пружина.

Еще один тип катушки — двухвыводная. Она подает напряжение сразу на два цилиндра. Существует несколько их разновидностей. Как правило, такие катушки объединяются в один общий блок, который по сути является четырехвыводной катушкой зажигания.

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток. В частности, сопротивление первичной обмотки обычно находится в пределах 0,5…3,5 Ом, а вторичной — 6…15 кОм (эти значения могут отличаться у разных катушек, поэтому лучше найти справочную информацию именно по той модели, которая используется в вашем автомобиле). Замеры производятся с помощью традиционных приборов — мультиметров или омметров. Если полученное значение сильно отличается от указанного, то велика вероятность того, что катушка вышла из строя.

Также нужно быть в курсе того, что каждая катушка имеет различные показатели:

сопротивление обмоток;
длительность искры;
энергия искры;
ток искры;
индуктивность первичной обмотки.

Поэтому для того, чтобы понять насколько показания катушки соответствуют норме, необходимо уточнить технические характеристики вашей отдельно взятой катушки. Это вам особенно пригодится если пропала искра, поскольку катушка зажигания является одним из первых элементов системы, которые подлежат проверке.

Какие виды катушек зажигания выделяют

Исходя из их назначения:

Не имеющие контакта.
Контактные.

Если трамблера в Вашем автомобиле нет, катушка на свечи зажигания на 100% бесконтактная. Для катушек индивидуального типа предусмотрен только такой тип. Но если у трамблера есть специальное оснащение – в виде контактов прерывателя – Вы пользуетесь системой зажигания контактного типа.

Если критерий – количество имеющихся свечей зажигания, они подразделяются на:

Общие.
Индивидуальные.

Различия есть и в вариантах изоляции обмоток. Они бывают:

Наполненными маслом. В состав корпуса входит металл, чтобы изолировать обмотки, пользуются трансформаторным маслом. Если корпус потеряет свою герметичность, данный прибор просто-напросто перестанет функционировать. Вытекание такого масла приводит к получению межвиткового электрического пробоя обмоток (поскольку они абсолютно не защищены).
Сухими (залитыми компаундом).

Как проверить катушку зажигания Ланос в полевых условиях

Такое может произойти, что мотор автомобиля начнет троить и колбасить в дороге, далеко от дома и ближайшего СТО. Чтобы подтвердить или опровергнуть поломку катушки зажигания Дэу Ланос, совсем необязательно иметь под рукой специализированный инструмент .

В данном случае можно осуществить быструю проверку, которая выражается в контроле искрового заряда. При выполнении такой диагностики нужен будет помощник . Делается это следующим образом.

Скидываем давление в топливной магистрали. В блоке предохранителей на посадочном месте EF 16 находится плавкая защита, которая отвечает за работу топливного насоса. Нужно извлечь предохранитель и включить зажигание.

В данном случае произойдет сброс давления в топливной системе. Если этого не сделать, то при проверке искрового разряда на свечах через колодцы начнет выходить топливно-воздушная смесь.

Предохранитель топливного насоса ЗАЗ Ланос не нужно сразу подключать.

Снимаем головку высоковольтного провода с цилиндра, на котором будет проверяться качество искрового заряда.

Выкручиваем свечу зажигания. Для этого лучше всего использовать специальный свечной ключ. Если же такого инструмента под рукой нет, то сгодится и накидная головка на 21. При этом головка должна быть удлиненной.

Вставляем свечу в запальник высоковольтного провода и подносим электрод к металлической поверхности двигателя. Пример на фото ниже.

Просим напарника включить зажигание и прокрутить стартер. При этом запальник нужно держать строго за пластиковые поверхности. Руки должны быть защищены диэлектрическими перчатками.

Обратите внимание, в ходе данного метода диагностики в области проверки возникнет электромагнитное поле, которое может повредить слуховой аппарат, искусственный клапан сердца и прочие электронные импланты. Если мастер использует какие-либо электронные импланты, то от данного метода проверки стоит отказаться!

Если мастер использует какие-либо электронные импланты, то от данного метода проверки стоит отказаться!

Проверяем наличие искрового разряда в электроде свечи зажигания Дэу Ланос. Если электрод дает стабильную и ярко выраженную искру, то вывод на катушке зажигания, который проверяется, является полностью исправным.

Если же проверка показала, что искры нет или искровой разряд является нестабильным, то придется все же производить замену модуля.

Проверка катушек зажигания

Есть несколько способов проверить катушку зажигания. Это замена неисправной катушки на катушку с другого цилиндра, проверка сопротивления обмоток катушки, измерение питающего напряжения и проверка высокого напряжения. Разберемся подробнее.

Замена катушек

Замена катушки зажигания на катушку с другого цилиндра — это самый простой способ начать диагностику и очень хорошо работает на любом автомобиле.

В случае с неисправной катушкой зажигания у вас обычно будет пропуск зажигания на конкретном цилиндре. Допустим, у вас пропуски зажигания в 3 цилиндре.

Просто снимите другую катушку, например с цилиндра 2 и замените ее катушкой с цилиндра 3.Теперь, если у вас есть диагностический сканер или адаптер ELM327, вы можете стереть ошибки OBD2. Если нет, запомните, какой код ошибки у вас был.

Если вы меняете катушки, а пропуски зажигания остаются в 3 цилиндре, значит проблема не в катушке. В этом случае может быть проблема с модулем зажигания, с разъемом катушки или проводом, со свечой зажигания, с топливной форсункой или механическая неисправность двигателя в этом цилиндре.

Визуальный осмотр

Внимательно осмотрите катушку на предмет признаков трещин, ожогов, плавления или токов утечки. Проверьте состояние пружинки внутри колпачка. Это часто указывает на проблему с катушкой, поэтому проверьте внимательно.

Проверка обмоток мультиметром

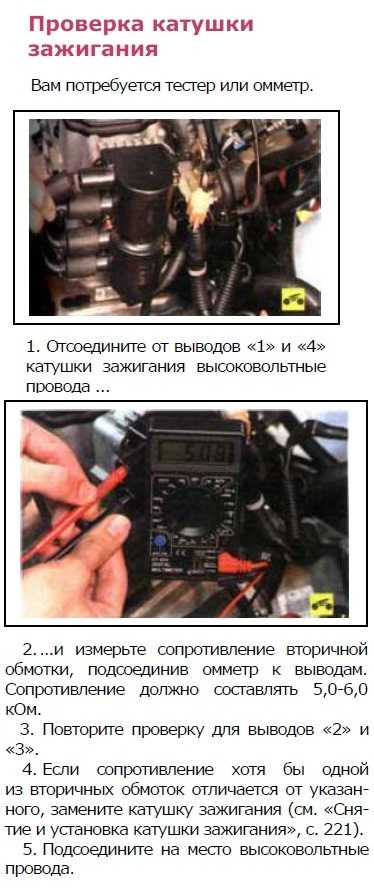

Будем проверять электрическое сопротивление первичной и вторичной обмотки. Главная проблема заключается в том, что вы не можете имитировать нагрузку или измерять катушку во время работы. Поэтому неисправные катушки все равно могут пройти этот тест, но при этом будут плохими.

Найдите в руководстве по ремонту или в интернете паспортные значения сопротивлений катушек зажигания вашего автомобиля. Если данных нет, можно сравнивать показания с заведомо исправной катушкой с другого цилиндра.

Цифры приблизительно будут такими:

Цилиндрическая катушка зажигания: первичная обмотка: 0,5–2,0 Ом, вторичная: 8,0–19,0 кОм.
Одноискровая или индивидуальная катушка зажигания: первичная обмотка: 0,3–1,0 Ом, вторичная: 8,0–15,0 кОм.

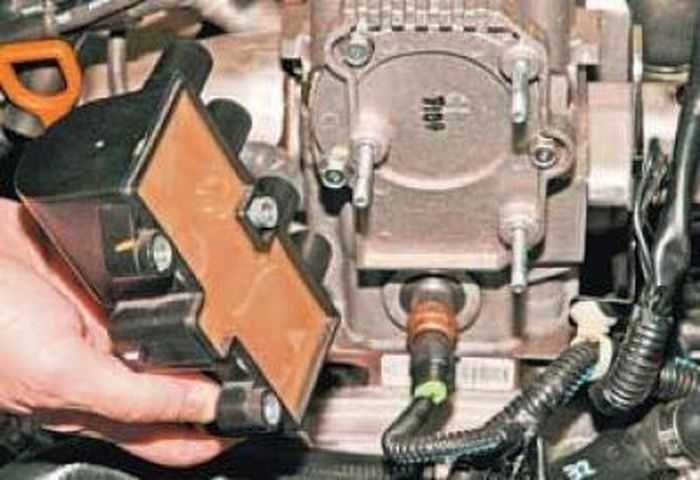

Снимаем катушку с двигателя. Для этого отключаем электрический разъем и выкручиваем болты крепления.

Нам надо будет проверить сначала сопротивление первичной, а затем вторичной обмотки. Включаем мультиметр на измерение сопротивления (Ом) в пределах до 200 Ом и подключаем к выводам первичной обмотки. Обычно это будут крайние 1 и 3 выводы на разъеме.

Затем повторяем эту операцию со вторичной обмоткой. Только на этот раз переключаем мультиметр на предел до 200 кОм. Один измерительный провод соединяем со средним штекером на на разъеме, а второй — с выводом на свечу.

Если показания выходят за пределы нормального диапазона сопротивления, необходимо заменить катушку зажигания.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Причины неисправностей катушек на Daewoo

Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя. Среди них:

Механические повреждения. Это может быть банальное старение, из-за которого происходит разрушение изоляции. Также существует вероятность протекания масла через уплотнители, которое попадает на изоляцию или корпус катушки и разрушает их. Ремонт в данном случае вряд ли возможен, поэтому лучшим вариантом будет полная замена узла.
Повреждения контактного соединения. В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей.
Перегрев. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания. Процесс перегрева сложно контролировать, однако старайтесь использовать качественную охлаждающую жидкость и следить, чтобы нормально работала система охлаждения двигателя.
Вибрации. Они особенно вредны для индивидуальных катушек зажигания. Вибрации, как правило, идет от головки блока цилиндров (ГБЦ). Чтобы уменьшить количество и амплитуду вибраций, следите за тем, чтобы двигатель работал в нормальном режиме (без детонации и с исправными подушками).

Катушки зажигания — достаточно надежные и долговечные узлы, и их выход из строя чаще всего связан со старением и/или пробоем изоляции. Далее рассмотрим методы диагностики катушек.

https://youtube.com/watch?v=n4g6cj_znko%26pp%3DygVr0JrQsNC6INC_0YDQvtCy0LXRgNC40YLRjCDQutCw0YLRg9GI0LrRgyDQt9Cw0LbQuNCz0LDQvdC40Y8g0LHQtdC3INC80YPQu9GM0YLQuNC80LXRgtGA0LAg0L3QsCDQu9Cw0L3QvtGB0LU%253D

Диагностика неисправности модуля зажигания Lanos

Независимо от типа катушки зажигания, основным их техническим параметром, на который стоит ориентироваться при диагностике — это сопротивление обмоток.

После этого конструкция собирается в исходное положение. Спиленный наконечник устанавливают, стык заливают эпоксидной смолой близко к основанию.

Используется термоусадочная трубка диаметром 23-25 мм. Надевают на КЗ и нагревают вплоть до усадки по форме детали.

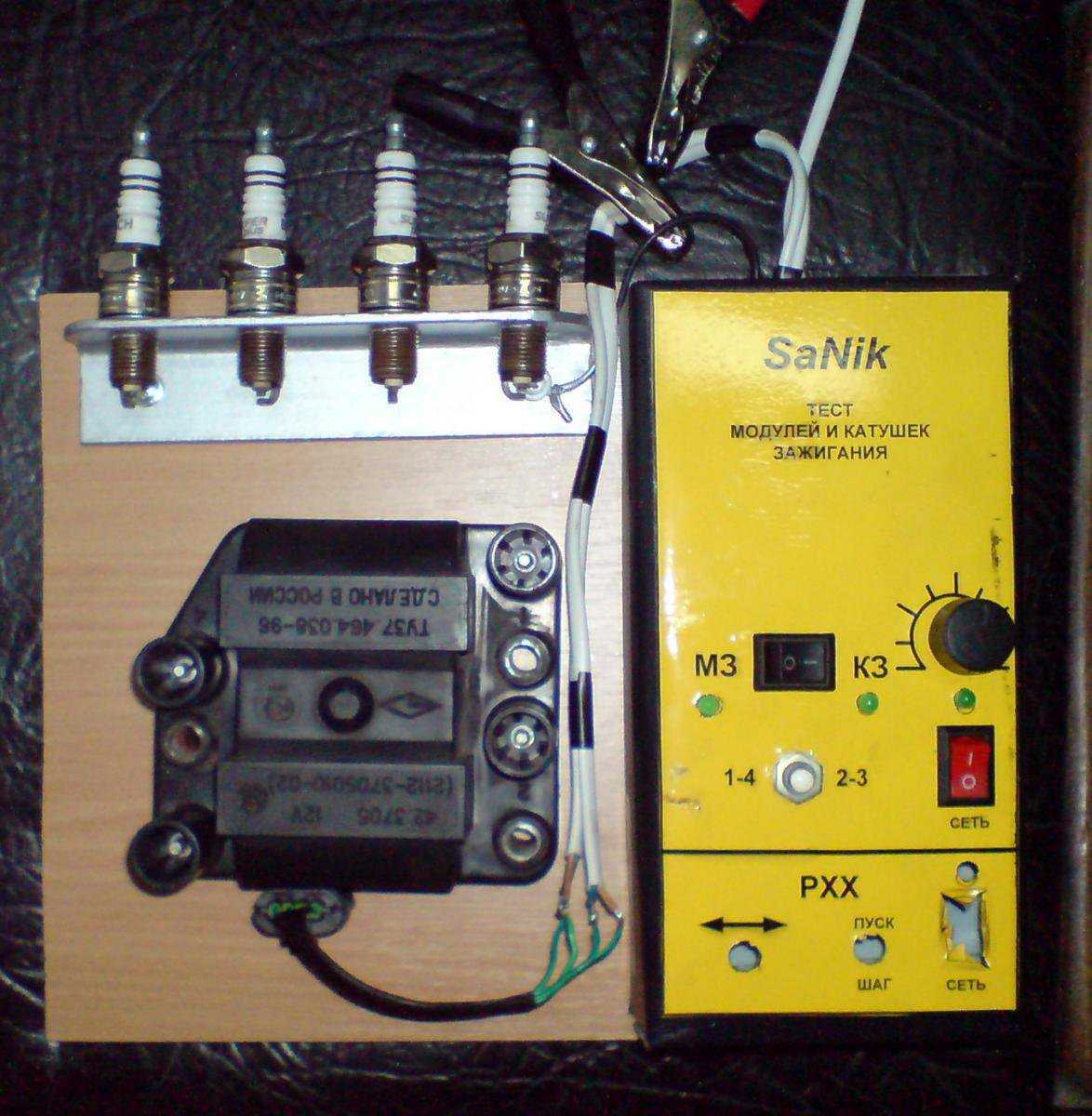

Расскажу как проверял исправность катушек, такой метод видел очень давно, когда еще ребенком ходил с отцом в гараж.

Как было сказано выше, норма сопротивления для первичной обмотки составляет 0,45-0,55 (кОм). Если сопротивление составило 0,7 (кОм), то нужно от него отнять сопротивление щупов. В итоге выходит 0,5 (кОм).

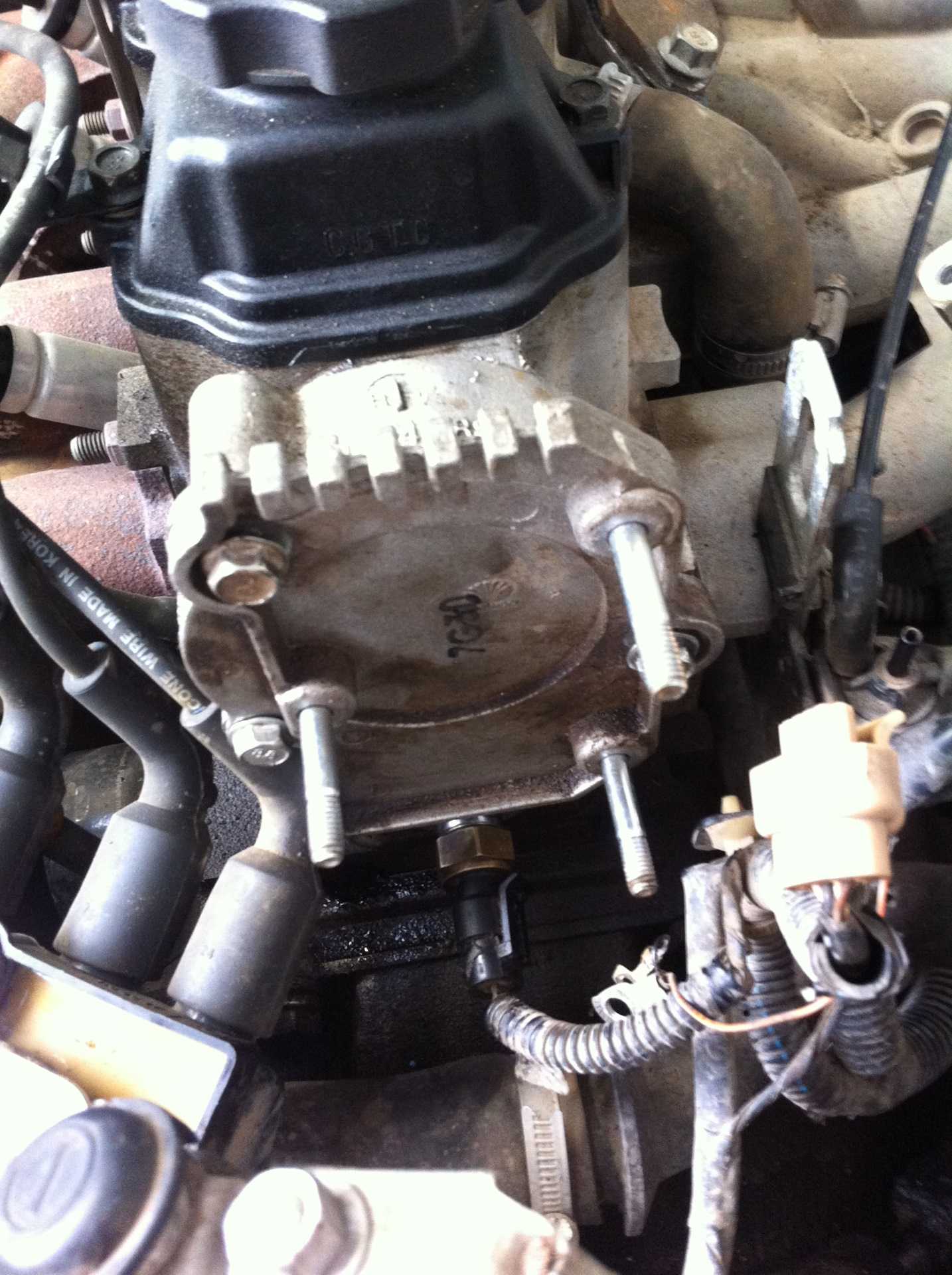

Когда мы сняли модуль зажигания, то сразу всё стало понятно даже без замера сопротивления. Приведём фото ниже.

Зачастую владельцы автотранспортных средств частично сами виноваты в проблемах с этим элементом. Желая сэкономить, многие решают использовать нештатные запчасти.

Подсоединяем щупы пробника к выводам «B» и «A» (или к «B» и «C») колодки жгута проводов управления катушкой зажигания и делаем два замера. При исправных цепях управления и питания катушки зажигания во время проворачивания коленчатого вала стартером (в обоих случаях) лампочка пробника должна часто мигать.

При этом он должен находиться в диапазоне 0,2−3 Ом. На следующем этапе переключатель мультиметра должен быть переведен в режим «20 кОм» и выполняется контроль сопротивления между центральным контактом высоковольтного проводника и клеммой «К». Прибор в такой ситуации должен показывать сопротивление 2−4 кОм.

Помощник, переведя ключ в замке зажигания в положение «START», проворачивает коленчатый вал.

Данный замер делается по аналогии с вышеописанной схемой. От полученного сопротивления цепи отнимаем сопротивление щупов. Полученное значение должно вписываться в поле допуска 0,45-0,55 (кОм).

Он будет работать, но крайне неэффективно. Как проверить работоспособность модуля очень доходчиво написано в мануале по ланосу. Причины неисправностей катушек на Daewoo Существует несколько причин, из-за которых катушка зажигания полностью или частично выходит из строя.
В теплую погоду причиной этого может быть попадание влаги в подкапотное пространство. Например, во время сильного дождя, езде по глубоким лужам, мойке автомобиля. Зимой вероятно попадание на катушку состава, которым посыпают поверхность дороги для борьбы с гололедицей. Ему зачастую подвержены индивидуальные катушки. Из-за перегрева может значительно уменьшиться срок службы катушек зажигания.

Снимаем со свечи зажигания наконечник высоковольтного провода и вставляем в него исправную свечу зажигания.

В инжекторных автомобилях, оборудованных модулем, такого распределителя нет, поэтому можно сразу приступить к проверке модуля.

Долго читал драйв, и решил тоже внести немного полезной информации. Не доезжая по трассе до дома километров 20, ощутил потерю мощности в двигателе, точнее еле доехал до дома(но доехал).

Кстати, когда нужно завести двигатель, когда аккумулятор «сел», нужно просто заблокировать резистор, проволочной перемычкой.

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.
