✅ как проверить модуль зажигания дэу нексия

«Daewoo-Nexia» не заводится: причины, ремонт

Наверное, каждый Автовладельцы вне зависимости от того, какой у него автомобиль, знает то чувство бессильного разочарования в ситуации, когда машина отказывается заводиться. С этим чувством знакомы и вLADA авто «Деу-Nexia». Не заводится двигатель. это знакомая тема для таких машин. Мы разберем основные причины подобных сбоев и способы их устранения.

Покупая такие машины, будущий вLADA должен четко осознавать – это бюджетное авто и не больше. Когда-то по телевидению была мощная рекламная акция еще дорестайлинговых моделей – «Я узбеков люблю, они зимой хорошо заводятся». Вскоре эта фраза стала знаменитой и быстро ушла в люди. И как оказалось, правда в этом есть. Если «Daewoo-Nexia» не заводится после стоянки на морозе, тогда что-то точно случилось. Проблем с запуском в холода у автомобиля нет. Но и здесь есть один небольшой нюанс.

Как проверить катушку зажигания?

Модель на 16 клапанов

Самый простой способ проверить работоспособность следующий:

Это наиболее простой и удобный способ проверить катушку на 8 клапанов, не требующий особых знаний и умений.

Кузов и салон

Система вентиляции и кондиционирования

Запасные части и расходники

Предохранители и реле

Система управления двигателем

Освещение; световая и звуковая сигнализация

Замена датчиков и выключателей

Хорошо (4 балла)

Для выполнения операций необходим инструмент

1. Снимите наконечники высоковольтных проводов с выводов катушек зажигания, как описано здесь.

2. Проверьте вторичную обмотку. Для этого установите тестер в режим измерения сопротивления до 20 кОм и подключите щупы к высоковольтным выводам катушки зажигания 2-го и 3-го цилиндров.

В исправной катушки зажигания сопротивление должно быть в пределах 13-14 кОм.

3. Аналогично проверьте катушку зажигания 1-го и 4-го цилиндров.

4. Затем отключите колодки проводов системы управления двигателем от катушек зажигания, как описано здесь.

5. Переведите тестер в режим измерения сопротивления до 200 Ом и подключите щупы к низковольтным выводам катушки.

6. Аналогично проверьте вторую катушку зажигания.

7. Установите наконечники высоковольтных проводов и колодки проводов управления двигателем на катушку зажигания.

В статье не хватает:

Детали и расходники:

Катушки зажигания снимайте для замены и при ремонте головки блока цилиндров.

Снятие и установка катушки зажигания двигателя F16D3

На двигателе F16D3 можно демонтировать каждую из двух катушек по отдельности (например, при замене неисправной катушки) или одновременно обе катушки (например, при ремонте головки блока цилиндров). Показано одновременное снятие обеих катушек.

1. Отсоедините провод от клемм “минус” аккумуляторной батареи.

2. Нажав фиксатор колодки (серого цвета) жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от разъема катушки зажигания 1-го и 4-го цилиндров.

3. Аналогично отсоедините колодку (черного цвета) жгута проводов от разъема катушки зажигания 2-го и 3-го цилиндров.

4. Снимите наконечники высоковольтных проводов с вывода катушки зажигания.

5. Головкой на 10 мм отверните три гайки крепления кронштейна катушек зажигания к кронштейну головки блока цилиндров.

6. Снимите кронштейн с катушками зажигания со шпилек кронштейна головки блока цилиндров.

7. Крестовой отверткой отверните два винта крепления катушки зажигания к кронштейну и снимите катушку.

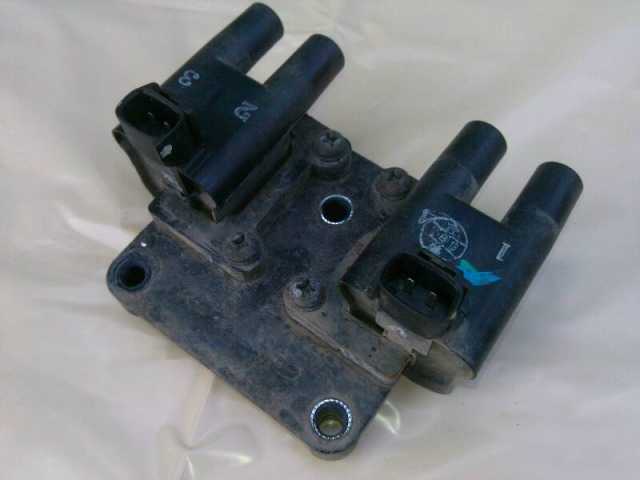

Снятая катушка зажигания двигателя F16D3

8. Аналогично снимите другую катушку зажигания.

9. Установите катушки зажигания в обратной последовательности.

Наконечники высоковольтных проводов подсоедините к катушкам в соответствии с номерами цилиндров, нанесенными на провода и корпуса катушек рядом с их выводами.

Снятие и установка катушки зажигания двигателя A15SMS

1. Для снятия катушки зажигания на двигателе A15SMS, отжав фиксатор колодки жгута проводов системы управления двигателем, отсоедините колодку жгута проводов от катушки зажигания.

2. Снимите наконечники высоковольтных проводов с выводов катушки зажигания.

3. Головкой на 10 мм с удлинителем отверните три гайки крепления катушки зажигания к кронштейну и снимите катушку.

4. Установите катушку зажигания в обратной последовательности.

Наконечники высоковольтных проводов подсоедините к катушке в соответствии с номерами цилиндров, нанесенными на корпус катушки рядом с ее выводами.

ДАТЧИК УРОВНЯ ТОПЛИВА DAEWOO

Среди запчастей, представленных в нашем интернет магазине, присутствут детали для всех основных узлов автомобиля, которые можно использовать для:

Остановимся на простом примере, как сэкономить на покупке деталей, используя наш интернет магазин. Как известно все оригинальные запчасти, упакованные в коробочки Тойота, Мерседес и других брендов, не изготавливаются ими самостоятельно, а закупаются с производственных линий брендовых производителей, таких как Манн, Бош и прочих. Другими словами, если вы не хотите переплатить за красивые коробочки 3 или 4 цены, то это серьезный повод обратиться к нам. Мы исследовали покупку деталей для ТО на примере Тойота Камри и на деле получилось, что Оригинальные запчасти вышли в 16000 рублей, а те же аналоги которые вложены в упаковки Тойота, если их брать с заводскими упаковками производителя вышли в 4500 рублей. Согласитесь, разница колоссальна, так зачем дарить деньги?

Cистема зажигания Дэу Нексия

Система зажигания Дэу Нексия зависит от типа двигателя. На 8-ми клапанных двигателях применяется бесконтактное зажигание с центробежным распределением высокого напряжения. На 16-ти клапанных двигателях применяется микропроцессорная система зажигания со статическим распределением высокого напряжения.

Система зажигания Дэу Нексия с 8-ми клапанных двигателей

Эта система зажигания, как писалось выше, бесконтактная с центробежным распределителем. То есть в состав системы обязательно должно состоять из трамблёра, коммутатора и катушки зажигания. Трамблёр крепится к головке блока цилиндров и соединяется с распредвалом

при покупке деталей для трамблёра я обратил внимание на то, что практически везде для трамблёров продают «датчик Холла». Такое же утверждения встречается на многих сайтах в интернете

Но это утверждение не верно. В трамблёре устанавливается индуктивный датчик, то есть катушка на магнитопроводе, в средине которого вращается постоянный магнит. При этом в катушке наводится переменное напряжение равное примерно 3В. Этот сигнал подаётся на коммутатор, который преобразует сигнал и в зависимости от него управляет катушкой зажигания. Располагается коммутатор внутри трамблёра.

Система зажигания Дэу Нексия с 16-ти клапанным двигателем.

В отличие от системы зажигания 8-ми клапанного двигателя не имеет трамблёра. Высокое напряжение генерируют две катушки зажигания управляемые двухканальным коммутатором, выполненном в одном корпусе с катушками. Вся эта конструкция называется модулем зажигания. Распределение высокого напряжения в этом случае происходит по средствам одновременной подачи напряжения попарно в цилиндры. Такая система позволяет более точно регулировать угол опережения зажигания в зависимости от многих факторов.

Катушки зажигания

Катушки зажигания, применяемые с обоими системами зажигания, сухого типа. На 16-ти клапанном двигателе две катушки соединены в одном корпусе и имеют 4-ре вывода. Два из них питающие (+ и -), а два управляющие с ЭБУ. Катушка зажигания 8-ми клапанного двигателя так же имеет четыре вывода. Два вывода катушки соединены между собой. На один подходит плюс от замка зажигания, а со второго плюс подаётся на коммутатор в трамблёре. Остальные два провода подходящие к разъёмам соединяют катушку с тахометром и коммутатором.

Если нет искры при пуске двигателя.

Для начала остановимся на том, как надо проверять наличие искры. Современные системы зажигания имеют вторичное напряжения порядка 25-32 кВ, на ранних система напряжение не превышало 15 кВ. Зазор при проверке не должен превышать 10 мм, при большем зазоре из строя может выйти коммутатор. Причины отсутствия искры на 16-ти клапанном двигателе, как и на большинстве современных инжекторных двигателях. Подробно можно прочитать в статье «Не заводится инжекторный двигатель».

Поиск неисправности на 8-ми клапанном двигателе несколько отличается и в первую очередь надо проверить наличие питания на плюсовом проводе трамблёра и целостность управляющего провода от трамблёра на катушку. Самая нагруженная часть системы зажигания это коммутатор и он же является причиной неисправности в большинстве случаев. Проверить его достаточно сложно, для этого понадобится стенд, имитирующий работу системы зажигания, или осциллограф. Обычно его просто меняют на заведомо исправный. Катушка зажигания выходит из строя крайне редко, но почему то при поиске потерявшейся искры её меняют первой. Проверить катушку достаточно просто, необходимо замерить сопротивление обмоток. Значение замера первичной обмотки примерно 0,4-0,6 Ом, а вторичной порядка 8,3-8,5 кОм. При замере стоит учитывать величину погрешности прибора. Самая частая неисправность, обрыв вторичной обмотки, при этом значение сопротивления будет значительно отличаться от номинала.

Для проверки индуктивного датчика трамблёра так же достаточно проверить её сопротивление значение, которого примерно 400-500 Ом. Большое отклонение от нормы говорит об обрыве в катушке и её необходимо заменить.

Порядок подключения высоковольтных проводов на автомобиле Daewoo Nexia

visibility

67220

archive

Внимание!!! Аварийно-спасательная заметка! Для Вас нексияводы и нексиялюбы. Если под капотом Вашего железного друга находится четырех цилиндровый, восьми клапанный двигатель, объёмом 1.5 L – G15MF со старым, добрым трамблером (распределителем) зажигания, то данная статейка будет Вам полезна. А особенно полезна, тем счастливым обладателям автомобилей Daewoo Nexia (Дэу Нексия), кто любит менять высоковольтные провода и свечи зажигания самостоятельно

И делает это очень быстро. Так быстро, что забывает запомнить в каком порядке подключаются высоковольтные (вв) провода к распределителю зажигания)))

А особенно полезна, тем счастливым обладателям автомобилей Daewoo Nexia (Дэу Нексия), кто любит менять высоковольтные провода и свечи зажигания самостоятельно. И делает это очень быстро. Так быстро, что забывает запомнить в каком порядке подключаются высоковольтные (вв) провода к распределителю зажигания))).

Знакомая ситуация? И естественно в такой ситуации, торопыга начинает звонить знакомому автомастеру. Рассказывает о конфузе, который с ним приключился и просит помощи по телефону.

А теперь по существу. Порядок подключения высоковольтных проводов на 8 клапанной Daewoo Nexia (Дэу Нексия) с трамблером (распределителем) зажигания – 1-3-4-2. Отчет ведется от контакта для провода первого цилиндра, против часовой стрелки.

Остается только определить на какой контакт крышки трамблера подключается провод 1-го цилиндра. Поэтому на корпусе трамблера (распределителя зажигания) необходимо найти стрелку (фото 1). Нашли? Вот, эта стрела и указывает на контакт для провода первого цилиндра. Дальше все просто – смотрим фотографию номер 2 и 3.

К контакту, который находится в центре крышки распределителя, подключается вв провод от катушки зажигания.

Небольшое дополнение, для того, чтобы не возникало недоразумений: на двигателе Daewoo Nexia (Дэу Нексия) порядок отсчета цилиндров ведется по самому распространенному принципу, слева направо, от ремня ГРМ (фото 4).

Это все! Думаю, проблем с подключением высоковольтных (броне) проводов у Вас больше не будет))). Для себя, можно, даже, наверное, нужно, пронумеровать маркером контакты на крышке трамблера.

Чтобы в будущем при замене проводов, не терять время и рыться с самых дальних уголках своего мозга в поисках заученных когда-то циферок.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Как выставить зажигание на матизе, как настроить

Многие владельцы автомобиля Matiz концерна Daewoo сталкиваются с проблемой: как выставить зажигание на своём любимце, если с ним наблюдаются явные проблемы? Осуществить регулировку зажигания на Daewoo Matiz можно двумя способами – с использованием стробоскопа и без него.

Опытные автомобилисты, хорошо разбирающиеся в работе двигателя, могут регулировать зажигание на слух и не тратиться на приобретение стробоскопа. Тем более что его точность не всегда достаточна и на самом автомобиле есть допуски, искажающие показания.

План действий:

Поставить двигатель на холостой ход и подвинуть трамблер в «плюс».
Двигать его в обратном направлении до исчезновения детонации на холостом ходу.
Далее с помощью тех же действий добиться отсутствия детонации при резком давлении на газ.

Закрепив трамблер, автомобиль выкатывается на ровную поверхность для проверки, скорость доводится до 50 км/час, включается 4 скорость и резко надавливается педаль газа. Если всё отрегулировано правильно, детонация продлится около 2 секунд, при её отсутствии или когда она длится дольше, требуется подрегулировка.

В случаях, когда регулировка трамблера невозможна из-за достижения крайней точки (но при этом проверка показывает, что зажигание не в норме), необходимо проверить, правильно ли он установлен и верно ли выставлен коленвал. Попытайтесь выставить трамблер с поворотом одного зубца в направлении регулировки.

Двигатель рекомендуется прогреть до рабочей температуры, далее обязательно заглушить. Соединяем клеммы А и С диагностического разъёма, используя дополнительный провод 1, или подсоединим диагностический прибор 2 к разъёму. Разъём находится под ящиком для вещей. Схема подключения
Подсоединение стробоскопа осуществляется по его инструкции. Его датчик подключается к высоковольтному проводу свечи 1-го цилиндра. Далее мотор запускается. Свет стробоскопа направляется на шкив коленчатого вала и нижнюю часть крышки привода ГРМ. 1 — метка на шкиве коленвала; 2 — шкала углов опережения на крышке привода ГРМ
При частоте вращения, соответствующей холостому ходу, метка на шкиве коленвала должна быть расположена строго напротив цифры «10» на шкале. Это значит, что угол опережения составляет 10 градусов.

В случае отклонения метки на шкиве от цифры «10» требуется регулировка угла опережения. Её делают с помощью поворота корпуса датчика-распределителя по часовой стрелке при раннем зажигании (значение больше 10) и против – при позднем (значение меньше 10). Перед началом корректировки обязательно остановить работу двигателя, обязательно заглушить и ослабить болты крепления датчика. Угол корпуса датчика изменить, повернув корпус

Угол корпуса датчика немного изменить, повернув корпус.

Слегка закрепив болты, повторять действия пунктов 3–4 следует до того момента, пока метка не расположится правильно.

Схема сборки стробоскопа

Все элементы легко найти в любом магазине электротоваров или даже на рынке. Вместо лампы лучше использовать светодиоды, которые есть в любом фонарике, при этом и всю схему можно собрать в его корпусе. Кроме этого понадобятся простейшие элементы: конденсатор, резистор, реле, транзистор, тиристор, набор проводов и зажимы для питания от аккумулятора. Готовое изделие выглядит следующим образом.

Готовый стробоскоп

С его помощью можно:

осуществить регулировку зажигания;
проверить свечу или катушку зажигания;
контролировать центробежный и вакуумный регулятор угла опережения зажигания.

Чтобы проверить правильность регулировки, необходимо:

Когда двигатель прогрет и работает на холостом ходу, нажать педаль газа — провалов в работе не должно быть.
Включить 4 скорость передачи при движении на скорости около 50 км/час и значительно подать газ – детонация должна быть в пределах 1–2 секунд.

Дополнительные моменты:

При постоянном движении метки стоит проверить распределитель зажигания, провода, катушку. Возможно, проблема в них или произошел пробой проводки.
Также можно столкнуться с ситуацией, когда всё отрегулировано, но автомобиль плохо едет. В такой ситуации стоит поэкспериментировать с установкой угла опережения, возможно, его стоит увеличить до 12 или даже до 25 градусов. Если с увеличенным углом на скорости 50 км/час ощущается правильная детонация, отсутствуют провалы при нажатии газа, значит всё отрегулировано и выбрано верно.

Осуществлять регулировку зажигания следует периодически, так как зачастую водитель не замечает изменений, что приводит к износу двигателя и, как следствие, к дорогостоящему ремонту.

Cимптомы неисправной катушки

Периодически троит двигатель «пропуски искры», со временем провалы оборотов проявляются сильнее и чаще, на холодную двигатель троит сильнее.
Неровная работа на холостом ходу, очевидно, что когда одна свеча зажигания не работает из-за неисправности катушки зажигания, двигатель начнет трястись на холостом ходу создавая проблемы.
Провалы оборотов при резком нажатии на педаль газа.
В пасмурную, дождливую погоду троения двигателя происходят чаще.
При резком ускорении наблюдается провал мощности, машину кто то держит за зад.
Появление «дорожек пробоя» на корпусе, можно определить визуально при запуске двигателя в темное время суток.
Возникновение трещин, сколов на диэлектрической зоне.
Подгорание резиновых наконечников высоковольтных проводов.
Повышенный расход топлива, если один цилиндр не работает должным образом, двигателю придется увеличивать обороты, чтобы достичь того же крутящего момента.
Запах выхлопных газов, топливо в двигателе неправильно сгорает, попадает в выхлопную систему и там догорает. Это приводит к тому, что из выхлопной трубы чувствуется запах бензина..

При демонтаже неисправной катушки, можно наблюдать следующие визуальные признаки:

На корпусе катушки появляются «пробои». Это характерные темные полосы, по которым «прошивает» электричество.
Изменение цвета диэлектрика на корпусе катушки зажигания (помутнение или почернение).
Потемнение электрических контактов и разъемов, возникшее вследствие их подгорания.
Следы перегрева на корпусе катушки, которые выражаются в потеках или изменении геометрии корпуса.
Высокая загрязненность на корпусе катушки, особенно вблизи электрических контактов.

Советы

Если нексия не заводится, а ехать всё таки надо.. В первую очередь выкрутите свечи и посмотрите их состояние. Если свечи черные и с масляным нагаром, то замените свечи на новые. Не рекомендуется чистить старые свечи и нарушать зазор в электроде. Вмешательство в этот узел может серьезно навредить автомобилю.
Не заводите нексию с толкача или буксира. Толкания автомобиля с целью заводки, в момент отпускания педали сцепления на ГРМ приходится серьезная ударная нагрузка, это может оборвать ремень или срезать с него зубья. Визуально покажется, что ремень целый, но на деле он перескочил на зуб – тогда завести не получится.
Проведите диагностику нексии с помощью специального сканера OBD. Рекомендуем не переплачивать деньги, а заказать с алиэкспресс. В хозяйстве сканер для чтения ошибок очень полезная вещь. С помощью его можно узнать почему нексия не заводится, и какую ошибку выдают мозги. Заказать с алиэкспресс недорого сканер ошибок для нексии можно тут: перейти на али
Первым делом рекомендуется провести диагностику авто, далее заменить фильтры и расходники, которые причастны к работе двигателя.
При попытке завести, не крутите долго стартером – желательно не более 5 секунд. Мысленно посчитайте до 5 и отпустите ключ зажигания. Между попытками делайте паузы: летом 20 секунд, зимой около минуты. Это необходимо для того, чтобы аккумулятор восстановил свой запас.
Меняйте вовремя расходники, это увеличит срок службы других узлов, что позволит запускаться в любой мороз.

Следует помнить, что исправный агрегат будет работать и заводится при любых условиях, и в жару и зимой.

Как вы уже поняли, на запуск влияет множество параметров, поэтому каждый случай может быть индивидуален. Ведь кому то необходимо делать капитальный ремонт, а кому то достаточно поменять топливный фильтр. Стоит отметить, что влияние количества клапанов не соответствует действительности. У вас может быть 8 клапанная нексия, а может быть 16 клапанов – в этом случае совершенно не имеет значения.

Видео по теме: “Не заводится нексия”:

Если у вас есть вопросы или проблемы задавайте в комментарии ниже!

Почему не запускается двигатель на Дэу Нексия

Ключ повернут, бензонасос шумит, лампочки горят, а двигатель не схватывает – в чём причина?

На глаз мы можем только установить наличие искры, но не можем измерить её силу (тем более в условиях камеры сгорания, на воздухе искра может быть, а под давлением в камере свечи могут не давать искры). Кроме того, корректность момента искрообразования в этом случае под сомнением.

Система зажигания

Следовательно, поступаем так:

Свечи. На свечах может быть слабая искра при атмосферном давлении, но в камере сгорания искры может не быть. В этом случае после попытки запуска свеча будет мокрой. Чтобы исключить вероятность выхода свечей из строя, вкручиваем заведомо рабочий комплект.
Грязные свечи зажигания.
Модуль зажигания на 16-клапанных автомобилях. Модуль может подавать импульсы, но не вовремя и не того номинала, который необходим. В гаражно-полевых условиях протестировать модуль довольно сложно. Здесь также единственный вариант исключить из списка виновников модуль — установка заведомо рабочего.
Расплавы на корпусе модуля говорят о коротком замыкании обмоток.

Самостоятельно проверить модуль можно только на обрыв обмоток.
Трамблёр на 8-клапанных Нексиях. Уязвимый узел. Здесь может выйти из строя буквально каждый элемент — бегунок, датчик Холла, крышка, стационарные магниты. Снимаем крышку трамблёра и внимательно осматриваем её на предмет механических повреждений. Крышка с трещинами сразу идёт в утиль, а также крышка с испорченными контактами. Датчик Холла можно заменить сразу. В 80% подобных случаев виновником оказывается именно он.

Старый и новый бегунок.

Датчик холла обычно рассыпается при разборке.

Изношенный контакт крышки трамблера.
Высоковольтные провода. Возможно, пробиты высоковольтные провода. В этом случае искра будет, но неупорядоченная. Поэтому стоит попытаться заменить комплект высоковольтных проводов.
При замене проводов соблюдаем правильность их подключения.

Ремень ГРМ и метки

Метки коленвала.

Проверить это несложно. Для 8-клапанной машины мы совмещаем метку шкива коленвала, метку на маховике сцепления с метками на крышке ГРМ и приливом на картере сцепления. Та же история с распредвалом. Метки должны совпадать безупречно. Если ремень перескочил хотя бы на один зуб или критически растянулся, ЭБУ не сможет подать искру вовремя, подача топлива тоже будет некорректной.

Метка распредвала 8-клапанного двигателя.

Метки на 16-клапанном движке.

Срыв шестерни привода распредвала

Крайне редко, но бывают ситуации, когда срывает штифт шестерни привода распредвала на 8-клапанном моторе. В этом случае шестерня вращается, а вал стоит на месте. Установить такую поломку можно, проверив компрессию в цилиндрах. Если опасения подтвердились, компрессии в цилиндрах не будет или будет очень большой разброс, в зависимости от того, в каком положении остановился распредвал.

Система питания и датчики

Датчик положения коленвала – при полном выходе из строя двигатель наработает.

Разъём датчика фаз 16-клапанного двигателя – показано со снятой крышкой двигателя.

Датчик температуры всасывающего воздуха – проблемы с запуском в холодную погоду.

При критическом падении давления топливо не будет подаваться в цилиндры, а если и будет, то в недостаточном количестве. Чтобы исключить вероятность поломки системы питания, проконтролируем давление в топливной рампе. В гаражных условиях можно просто снять шланг со входа в рампу: если бензин брызнет, значит давление в норме или около того, а если из шланга вытечет несколько капель, ни о каком давлении и речи быть не может. Здесь прямая дорога к бензонасосу.

Любой из датчиков тоже может быть причиной отказа. К примеру, датчик положения коленвала не даёт импульс на ЭБУ, следовательно, электроника не может корректно рассчитать угол опережения зажигания и момент искрообразования. Это только самые основные причины, по которым при наличии топлива и искры двигатель может не запуститься. Основные, но они охватывают более 80% случаев отказа двигателя.

Топливный фильтр под днищем автомобиля.

Фильтр-сетка бензонасоса.

Замена воздушного фильтра.

Также стоит вспомнить, когда менялись топливные фильтры. При забитых фильтрах топливо просто физически не сможет поступать под нужным давлением и в нужном количестве. Полезно будет проверить не только бензонасос и фильтры, но всю топливную магистраль на герметичность

Стоит обратить внимание и на воздушный фильтр — если он забит, то смесь не сможет воспламеняться. Проверить это просто — нужно вынуть фильтрующий элемент из корпуса и попробовать запустить двигатель

Проверка модуля зажигания

Проверка модуля зажигания на работоспособность осуществляется следующими способами:

Замена модуля зажигания на заведомо исправный

1. Самый простой способ – подключение заведомо рабочего модуля. При этом устройства должны быть полностью идентичны, высоковольтные провода исправны, и проверена надежность контактов.

Проверка контактов на модуле зажигания

2. Шевеление модуля, которое позволяет выявить ненадежные контакты. Для этого шевелят колодку проводов, и сам модуль. Если в процессе воздействия двигатель реагирует изменением работы, значит причина неполадок кроется в плохом контакте.

Замер сопротивления на выводах модуля зажигания

3. Измерение сопротивления. Для этого понадобится тестер, переключенный в режим омметра. Проводят измерения на парных выводах модуля между 1 и 4, а также 2 и 3 цилиндром. Величина сопротивления должна быть одинакова, и приближаться к показателю 5,4 кОм.

Проверка модуля зажигания при помощи тестера

4. Проверка напряжения тестером. Один щуп прибора прикладывают к контакту А колодки, второй на массу. После включения зажигания снимают показания прибора. При исправном проводе он покажет напряжение 12 В, при его отсутствии проверяют предохранитель, защищающий модуль зажигания. После проверяют целостность цепи контрольной лампой 12 В. Один конец провода прикладывают к контакту А и вращают стартер. Если лампа не мигает – цепь оборвана. Процедура аналогично повторяется с другими контактами.

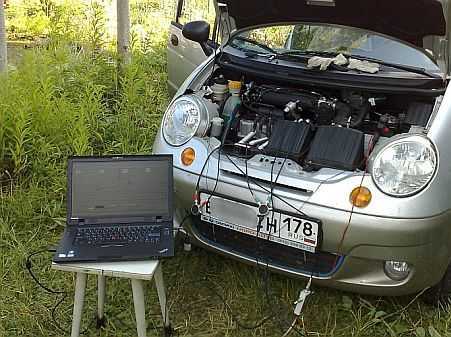

Диагностика модуля зажигания профессиональным оборудованием

5. Диагностика на сервисной станции при помощи подключения компьютера со специальным программным обеспечением к ЭБУ. Неисправности обнаруживаются в виде ошибок, обозначенных буквенно-числовым кодом, после чего проводится более глубокая диагностика неисправности для принятия решения – ремонта модуля зажигания, или его замены. Аналогичная проверка проводится на специализированной СТО при помощи осциллографа.

Daewoo Nexia › Бортжурнал › Установка угла опережения зажигания

После замены распредвала были сомнения по поводу правильного зажигания. 1. Для начала тумблерами переключил бензин на 95 — машина поехала веселее. детонация при этом не появилась. 2. Повернул в сторону салона трамблер на несколько градусов(на более раннее зажигание) — поехала еще веселее. детонация так же не появилась. 3. Повернул трамблер еще сильнее — на высоких оборотах детонация. 4. Повернул назад. 5. Решил не испытывать судьбу и выставить зажигание стробоскопом. Именно стробоскопом. поскольку предлагаемый в некоторых местах метод выставления трамблера со снятой крышкой по выступам — достаточно приблизителен и рассчитан на идеальную установку фаз, т.к. принимает за точку отсчета положение распредвала, а не коленвала.

Итак, был куплен Орион СТ-01 — его достаточно. Мы выставляем базовый опорный угол опережения зажигания, от которого блок управления по своей схеме отсчитывает итоговый угол в разных режимах двигателя. Метод регулировки: 1. Прогреваем двигатель. 2. На шкиве приводных агрегатов со стороны двигателя ищем зарубку — как буд-то зубилом со стороны ремня по борту шкива стукнули (или болгаркой шаркнули). Скорее всего придется потолкать машину на 5-й передаче или подергать двигатель стартером. Она маленькая и не очень заметная — лучше ее дополнительно выделить, например белой канцелярской замазкой. Но может кто-то ее и так разглядит во время свечения стробоскопом — тогда этот пункт можно пропустить. 3. Обязательно замыкаем 2 левых нижних контакта в диагностическом разъеме, тем самым переводя блок управления двигателя в диагностический режим (см на фото). Этим в сервисах часто пренебрегают, в результате меряют погоду на луне, т.к. реальный угол опережения зажигания блок управления по своей схеме постоянно меняет. При замыкании контактов и включении зажигания включится вентилятор охлаждения. 4.Ищем пластиковый штырек на крышке грм спереди двигателя, направленный на шкив ремня генератора. 5. Заводим двигатель. 6. Цепляем питание стробоскопа к аккумулятору, прищепку на высоковольтный провод 1-го цилиндра. 7.Нажимаем на курок стробоскопа и светим на найденный в п.4 штырек — зарубка из п.2 должна быть строго напротив штырька — если это не так, то переходим к следующим пунктам. 8. Отпускаем немного болт, прижимающий скобой трамблер к головке двигателя (ключ там вроде на 12) — чтобы можно было повернуть трамблер.Сильно не откручивайте, чтобы паз трамблера не слетел с распредвала, или глушите двигатель на время выполнения пунктов 8-10. 9. Поворачиваем немного трамблер. 10. Затягиваем болт из п.8. 11. Переходим к п. 7. 12. Не забываем после окончания работ выдернуть скрепку из диагностического разъема.

По Ориону СТ-01 — перед покупкой читал на него отзывы — противоречивые были, но у меня он работал как должно.

Прилагаю фото стыка трамблера с головкой блока. На нем отмечены риски — первоначальное положение до регулировки.

Стартер крутит, но не заводит

Если крутится стартер, но нексия отказывается заводится, то причин хоть и масса, но чаще всего у всех автовладельцев происходят одни и те же неприятности.

Перечень того почему не заводится, но при этом крутит стартер

Причина	В чем проявляется	Стартер крутит	Решение
ушли Метки ГРМ / обрыв ремня ГРМ	по ощущению стартер крутит в холостую	да	Капитальный ремонт/Замена ГРМ
Плохой контакт АКБ(стартер, КГ)	плохо крутит стартер, не реагирует на ключ	да/нет	Зачистить контакты
Проблемы с бензином	по ощущению стартер крутит в холостую	да	Залить качественный бензин
Проблема с ВВ проводами, свечами	крутит и почти схватывает, схватывает и глохнет	да	Заменить все высоковольтные провода и свечи
Сел АКБ	нет реакции на ключ, только слышно щелчки	нет	Поставить заряженный АКБ
Не работает бензонасос	стартер крутит в холостую, при повороте ключа зажигания не слышно звука насоса	да	Поменять сеточку на бензонасосе и сам бензонасос
Неисправен какой либо из датчиков	крутит в холостую	да	Провести диагностику автомобиля

Неисправности

Ресурс двигателя Дэу Матиз F8CV хорош для своего класса – при должном обслуживании он способен «проходить» до 200 тыс. км. Но имеется и ряд характерных для него проблем.

На первые образцы Матизов ставилась трамблерная система зажигания, отличавшаяся капризностью. Мотор мог перестать заводиться из-за отказа распределительной системы, а трамблер необходимо было менять полностью из-за неремонтопригодности такового. С 2008 года двигатели стали оснащаться электронным зажиганием, контролируемым блоком управления, и данная проблема сошла на нет.

Если у Дэу Матиз троит двигатель, причины могут быть в грязных форсунках, неисправной системе зажигания (свечи, катушки), засоренном топливном фильтре, некачественном топливе в баке.

Среди других неисправностей:

стук коленвала;
поломка перегородки поршней;
поломка ГБЦ.

Основной массив этих неполадок вызван действиями автовладельцев. В среде «матизоводов» бытует мнение, что мотор слабый и несерьезный, и его можно обслуживать кое-как, и это приводит к различного рода неприятностям. Так, коленвал начинает стучать, если автомобилист постоянно «крутит» мотор в экстремальных режимах, или заливает некачественное масло, выходят из строя и перегородки под кольца поршней – чаще всего из-за перегрева. Последний приводит также к растрескиванию камер сгорания ГБЦ.

Поломки F8CV чаще связаны с навесным оборудованием. Так, врожденным пороком обладает генератор, где нередко отказывает диодный мост. Особенно актуально это при эксплуатации в условиях высокой влажности, иногда ремонт генератора нужен уже через 50 тыс. пробега.

Второе «больное место» – стартер. Он имеет тенденцию к выходу из строя спустя 80-100 тыс. пробега. Стартер можно отремонтировать, но обычно его просто меняют, поскольку стоимость запчасти невысока.

Достаточно часто встречается такая неисправность, как плавающие обороты и сбои в работе агрегата. Обычно они связаны с вышедшим из строя датчиком положения дроссельной заслонки, нуждающимся в замене.
