Ошибка пежо 307 abs fault

Способы проверки работоспособности

Чтобы определить состояние детали, выполним ряд действий по её диагностике, двигаясь от простого к сложному:

1. Проверим предохранители, вскрыв блок (внутри салона либо в подкапотном пространстве) и осмотрев соответствующие элементы (указаны в инструкции по ремонту/эксплуатации). При обнаружении сгоревшего компонента заменим его новым.
2. Осмотрим и проверим:
   • целостность разъёмов;
   • проводку на предмет потёртостей, увеличивающих риск возникновения короткого замыкания;
   • загрязнение детали, возможные внешние механические повреждения;
   • фиксацию и соединение с массой самого датчика.

Если перечисленные мероприятия не помогают выявить неисправность устройства, его придётся проверить с помощью приборов — тестера (мультиметра) или осциллографа.

Тестером (мультиметром)

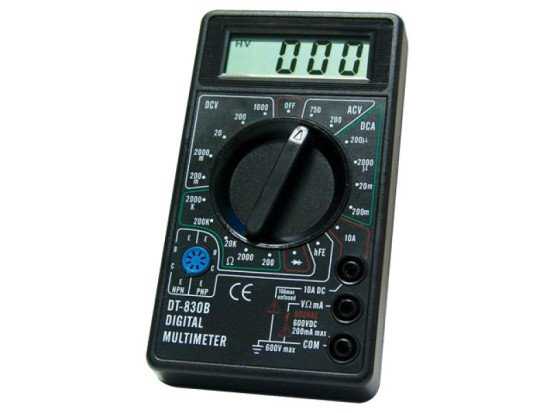

Этот способ диагностики датчика потребует наличия тестера (мультиметра), инструкции по эксплуатации и ремонту авто, а также ПИН — проводки со специальными разъёмами.

Прибор объединяет в себе функции омметра, амперметра и вольтметра

Для получения полной информации о работоспособности датчика АБС нужно замерить сопротивление в цепи устройства:

1. Поднимаем автомобиль домкратом или вывешиваем на подъёмнике.
2. Снимаем колесо, если оно препятствует доступу к устройству.
3. Снимаем крышку блока управления системой и отсоединяем разъёмы контроллеров.
4. Подключаем ПИН к мультиметру и контактному гнезду датчика (разъёмы датчиков задних колёс расположены внутри салона, под сиденьями).

Подключаем ПИН к тестеру и контактному гнезду датчика

Показания прибора должны соответствовать данным, указанным в пособии по ремонту и эксплуатации конкретного автомобиля. Если сопротивление устройства:

• ниже минимального порога − датчик неисправен;
• приближается к нулю − короткое замыкание;
• нестабильное (скачущее) в момент подёргивания провода — нарушение контакта внутри проводки;
• бесконечность либо показания отсутствуют — обрыв провода.

Видео «Диагностика датчика АBS»

Как проверить с помощью осциллографа (со схемой подключения)

Помимо самостоятельной диагностики датчика тестером (мультиметром), его можно проверить с помощью более сложного прибора — осциллографа.

Прибор исследует амплитуду и временные параметры сигнала датчика

Для диагностики датчика АБС осциллографом необходимо:

1. Полностью зарядить аккумуляторную батарею, чтобы по ходу измерения наблюдать на разъёмах либо проводниках падения (скачки) напряжения.
2. Найти сенсорный датчик и отсоединить верхний разъём детали.
3. Подключить к контактному гнезду осциллоскоп.

Подключение прибора к разъёму датчика АБС (1 — зубчатый диск-ротор; 2 — датчик)

Об исправности датчика АБС свидетельствует:

• одинаковая амплитуда колебания сигнала при вращении колёс одной оси;
• отсутствие биений амплитуды при диагностике меньшим по частоте сигналом синусоиды;
• сохранение стабильной, ровной амплитуды колебания сигнала, не превышающей 0,5 B, при вращении колеса с частотой 2 об/сек.

Отметим, что осциллограф — прибор довольно сложный и дорогостоящий. Современные компьютерные технологии позволяют заменить это устройство специальной программой, скачанной из интернета и установленной на обычный ноутбук.

Самым простым способом диагностики устройства без приборов является проверка магнитного клапана на индукционном датчике. К детали, внутри которой установлен магнит, прикладывают любое металлическое изделие (отвёртку, гаечный ключ). Если датчик не притягивает его − он неисправен.

Эпопея с ABS (Peugeot 307 1.6 TU5JP4). Часть 1.

В уездном городе «М» как всегда «неожиданно» наступила зима! Легкий морозец, мокрый снег, переохлажденный дождь, машины как сосульки броненосцы в своем ледяном панцире.

А мы че? А мы ниче…Ездим. Ну как ездим? Скользим-с. Педальку тормоза жмем, а вместо тыр-тыр-тыр, шелест заблокированных колес и боковой снос. Сразу же вспоминаем первую учительницу «Ауди 80». Педальку отпускаем, и работаем ручками, ручками. И иногда ножками. А в глазах счастье. Вот она игра с машиной. Чувствуешь себя водителем, а не прокладкой.

С электроникой хорошо, а без нее еще лучше!

Привет, дорогой читатель!

Надеюсь, ты уже прочитал мою предыдущую запись о неисправностях в системе АБС? Если кратенько напомнить, то основной «косяк» был в «Неисправность главного реле электромагнитных клапанов АБС».Ну что ж, настала ночь зима и в стране Дураков закипела работа. Сегодня я расскажу о своем лазании в систему АБС.

Чего я туда полез, когда холода настали?

Ну, во-первых, мне надоело каждый раз садиться в машину и в ожидании чуда, как в детстве, зажмуривать глаза и про себя говорить «Раз-два-три, елочка, гори»! И елочка загоралась. И не гасла. Только не огнями гирлянды, а огнями на панели приборов, говорящих, что дальше ехать нельзя. Как бы не так… не на того напали.Ну, а во-вторых, исправность техники – комфорт и безопасность полетов езды.

Поэтому мы подумали и я решил влезть в систему АБС, дабы выключить надоедливую «новогоднюю елку», ибо пока рано :).

Загоняем пациента в гараж. Можно и на улице, если себя не жалко.

Срываем колесные болты на левом колесе, домкратим эту же сторону, выкручиваем болты и снимаем колесо. Теперь снимаем подкрылок. В зависимости от комплектации и состояния транспортного средства подкрылок может быть прикреплен различным крепежным инструментом. Как правило, это пластиковые защелки и пара-тройка саморезов.

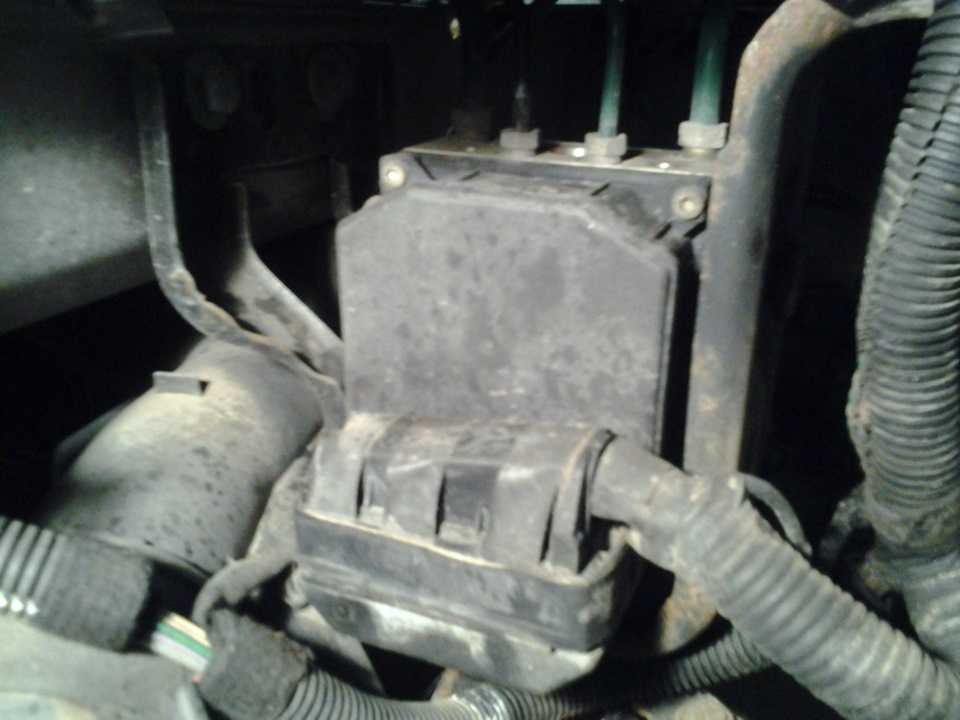

Откручиваем и снимаем подкрылок, и находим виновника «торжества».

Из-за того, что подлезть к этому самому блоку не очень удобно, придется снимать бампер.

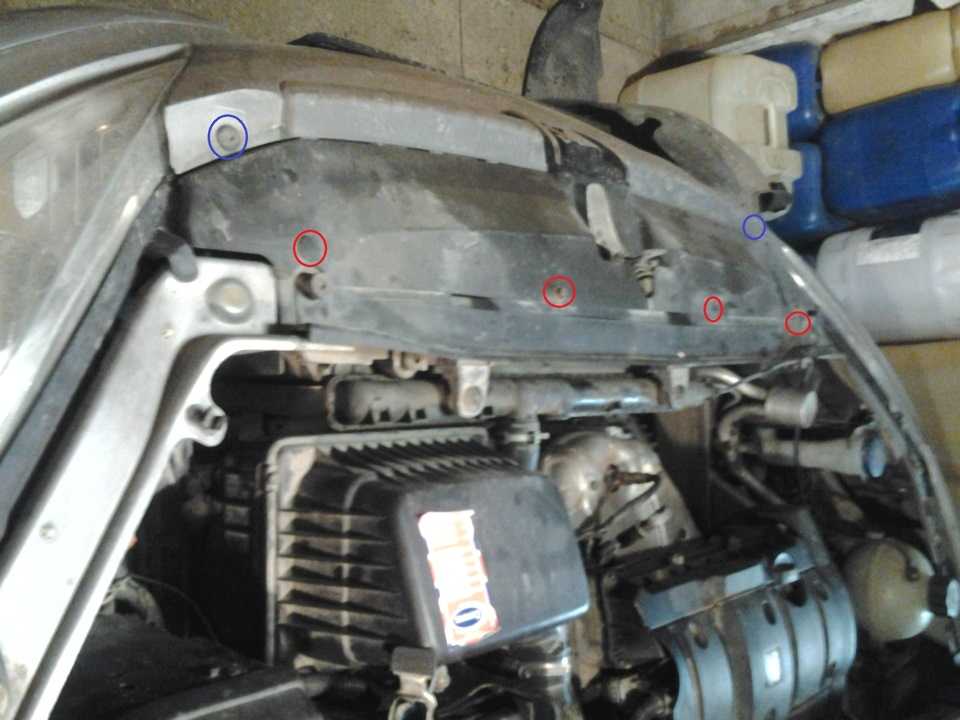

Надо отщелкнуть четыре защелки (красные) и открутить два торкса (синие)

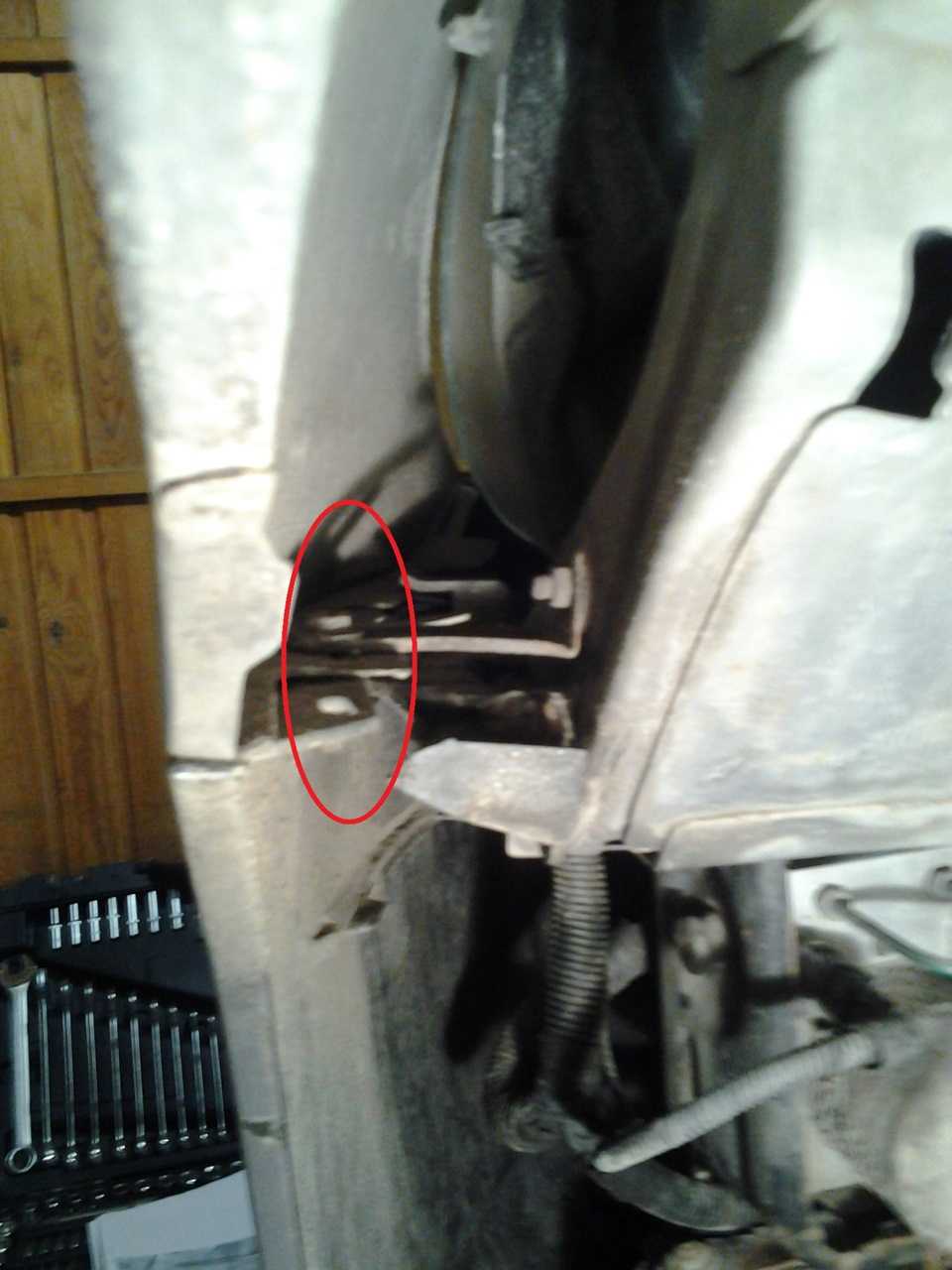

Теперь вернемся в подарочное пространство. С краю необходимо открутить болт на 10. У меня он закис и сломался.

Затем, откручиваем два самореза снизу (в районе юбки посередине). К сожалению, фоток не сделал.

Потихонечку отводим бампер в сторону. Главное, ничего не сломать.

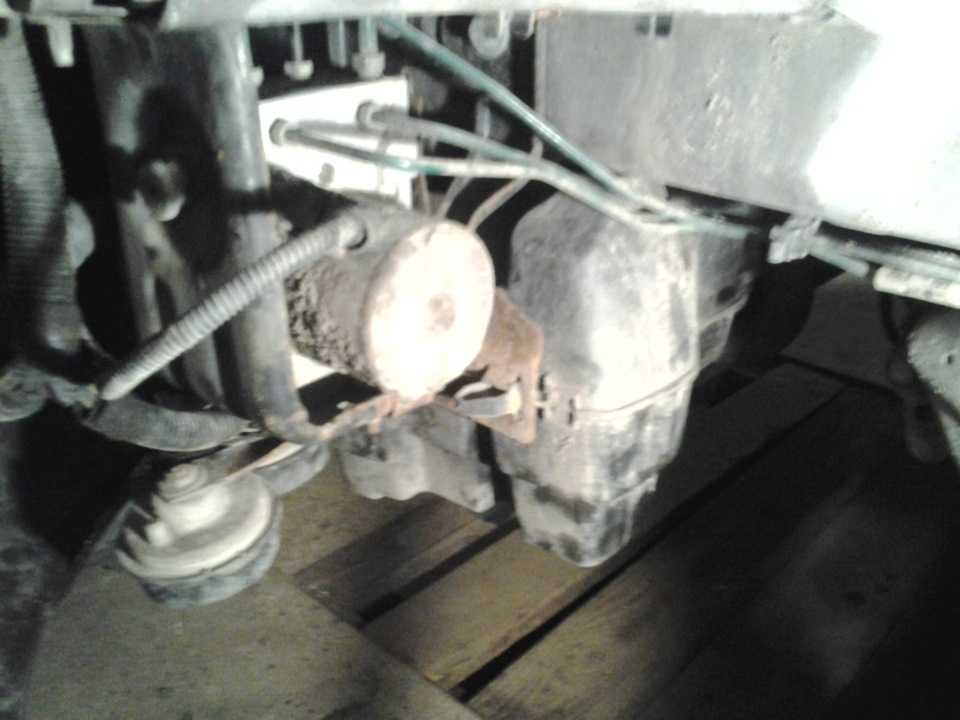

И вуаля, совсем другая картина:

Теперь, я сделаю краткое лирическое отступление.

В мои планы входило влезть исключительно в электрическую часть блока. Но в силу сложившихся обстоятельств (об этом позже) планы пришлось изменить.

Итак, я полез сразу в электрическую часть. Для этого надо отсоединить штекер и открутить шесть саморезиков (торкс):

После того, как я выкрутил саморезики, начал потихоньку тянуть на себя «черный ящик». И это была моя ошибка. Скорее всего, блок неразборный, либо разбирать надо очень аккуратно, чтобы не повредить внутренности. Я их повредил (оборвал контакты и пайку).

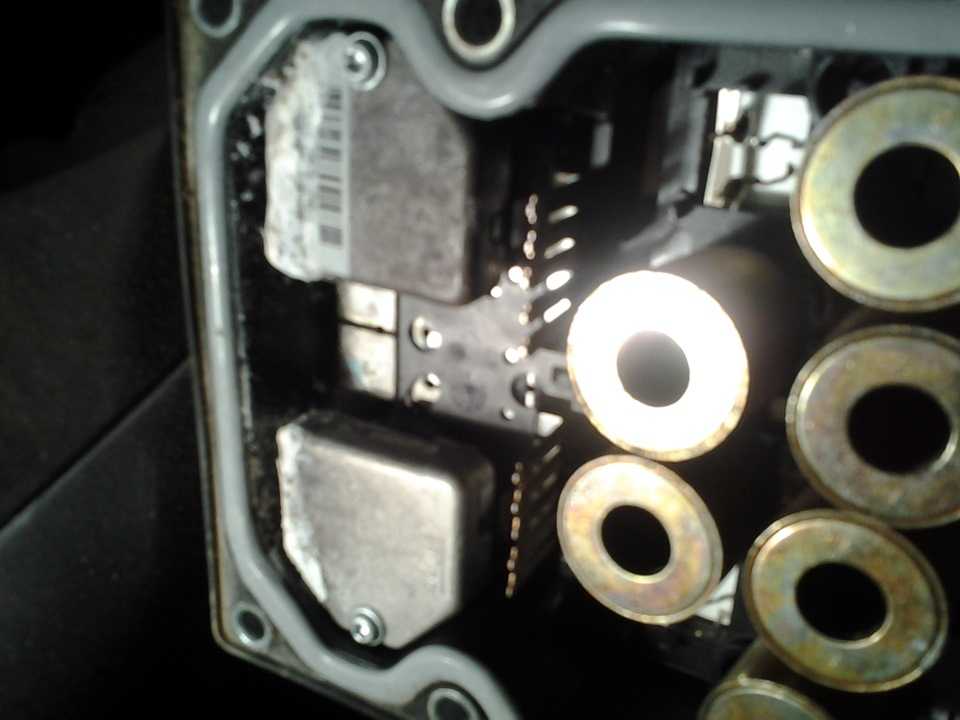

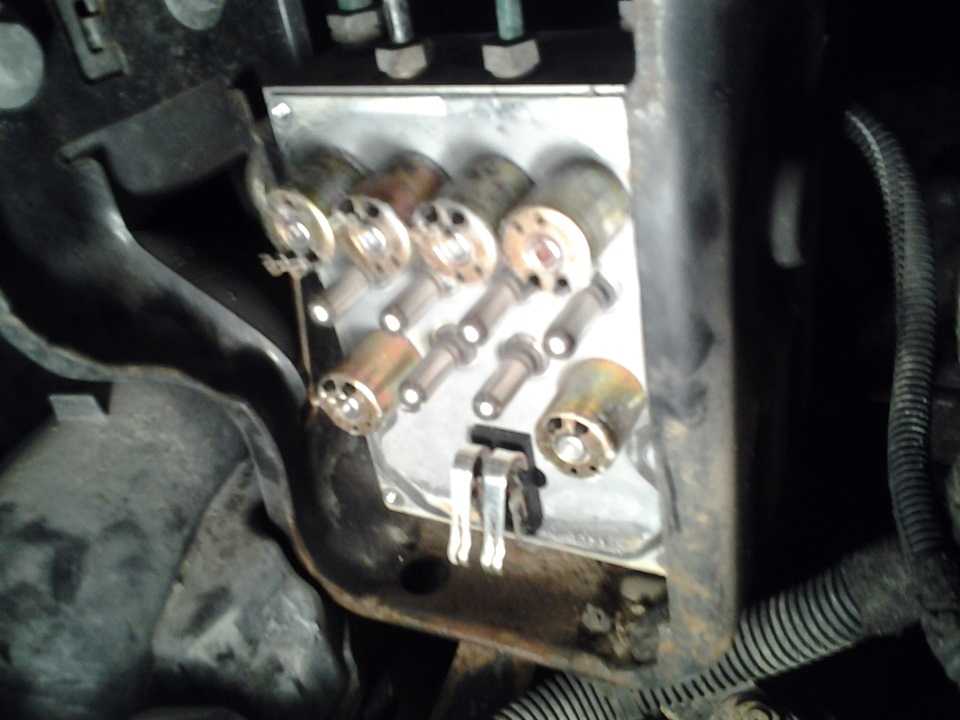

Итак, внутри электрической части блока окисел, все в печальном состоянии. Кстати, штекер был скреплен изолентой, так что в блок уже скорее-всего лазили. Но кто и зачем — тайна.

По результатам вскрытия блок решено было заменить. Полностью. Т.е. вместе с гидравлической частью. Дело было в три часа дня, и поездка на разборку ничего не принесла, т.к. почти все было закрыто. Этот вопрос переносится на завтра (воскресенье).

Пока же можно подготовиться к снятию блока.

Итак, предлагаю следующий порядок разбора.

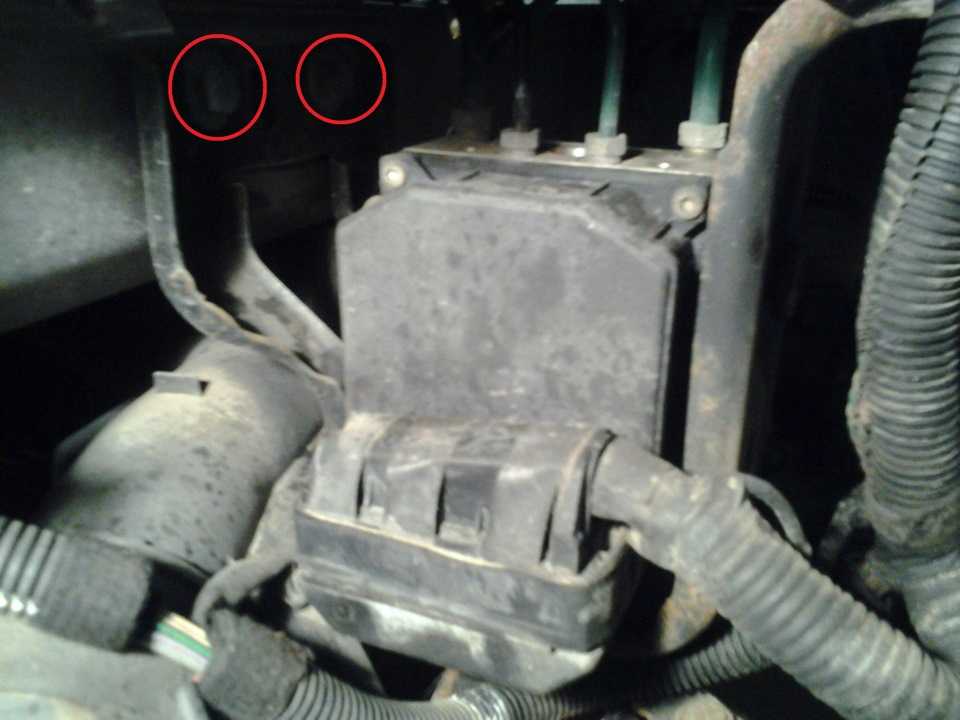

Пока блок закреплен, попытаться открутить кронштейн, на котором крепится сигнал. Там непонятно что сверху и гайка на 13 (кажется). У меня гайка сильно заржавела и обломилась, когда я пытался открутить ее. Может у вас получится ее открутить без потерь. Далее, рукав, проходящий к корпусу воздушного фильтра отсоединить и отвести в сторону. Сам корпус можно снять, но можно и не снимать (вопрос подходов).

Если блок уже новый блок уже куплен, то пока он закреплен, можно ослабить гидравлические трубки. Я этого не делал, т.к. в этот момент на руках ничего не было. Вместо этого, я открутил три болта на 13.

Итак, мы открутили кронштейн блока АБС. На этом с разборкой все. Ждем новый блок.

Номер блока ABS (с ESP) Bosch 0 265 950 084.

Также, пользуясь случаем, хотел бы поздравить поменять реостат первой скорости карлсона.Т.к. бампер один фиг откручен, топаем к нему.

АБС. Три страшных буквы. Нужны схемы разъема блока. — Peugeot 307 SW, 1.6 л., 2006 года на DRIVE2

Привет!

Нет, я не растерялся, просто последние два месяца полностью прошли, но это решаемо. Одним холодным апрельским вечером, когда я стоял в очереди на мойку, на приборной панели загорелся значок АБС. Компьютер сообщил об ошибке. Я пошел на диагностику, компьютер показал, что левый задний датчик не обменивается данными. Самое простое, что я подумал, — это заменить его и забыть о проблеме. О, как я был наивен!
Процедура на первый взгляд очень проста: разберите колесо, совместите отверстие на ступице с канавкой и открутите винтик с тонким шестигранником. Вдохновленный успехом снятого колеса, я вставил шестигранник, повернул и отвернул головку винта . отдельно от корпуса. В общем отвалилась голова. И болт безжалостно застрял.

И тут началось: нужно снять тормозной диск в сборе со ступицей. Тоже в принципе ничего сложного, но вот застряли 2 болта суппорта насмерть. Как-то мне удалось один открутить, а второй постигла участь винтика. И вышло только пайкой.

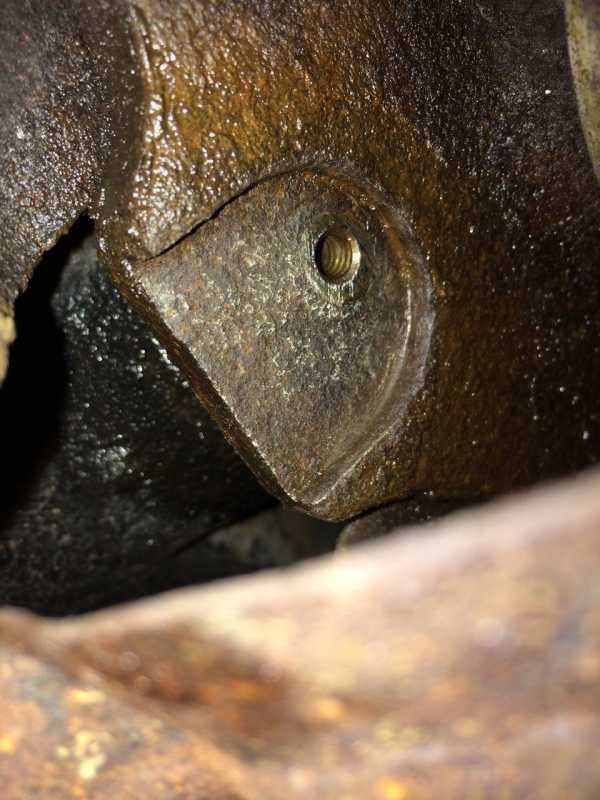

Вот остатки болта.

Полный размер

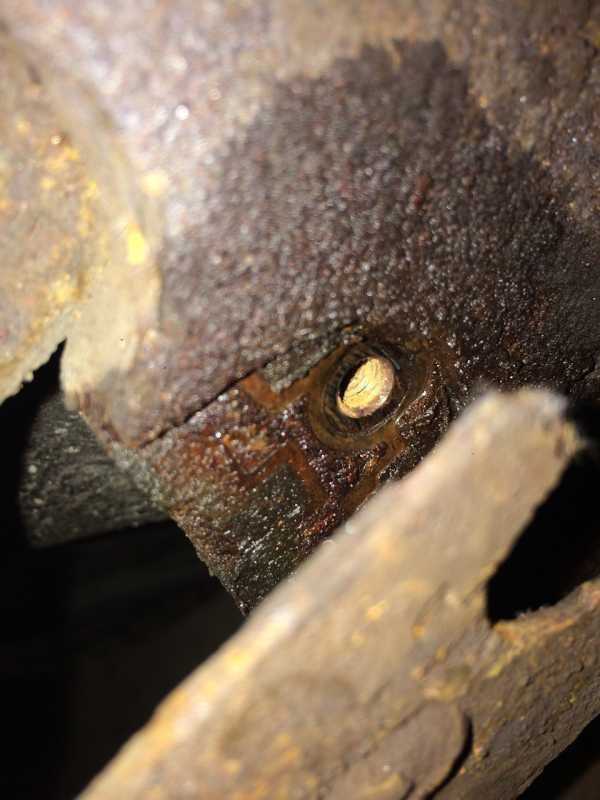

Потом без проблем выкинул ступицу. Просверлив саморез, вставил торкс большого диаметра и хорошим рычагом открутил. Заменил датчик на новый.

И я решил провести гид-аудит.

Полный размер

И тогда я решил, что после всех тестов пора праздновать победу. Но тщетно. Ошибка никуда не делась. Таким образом, в жизни любого автомобилиста, пытающегося починить машину кривыми руками, наступает время, когда без высоких технологий ну или хотя бы электрика некуда.

АБС не сломалась, и я заменил часть передней подвески.

Полный размер

Ступичные втулки: был куплен Sasic. Правый рукав скрипнул через неделю. G-качество.

Заменен в том числе мертвый ступичный подшипник. А еще он вылечил резкий климат на стороне пассажира с помощью омывателя.

трескаться

Полный размер

без трещин

И все в принципе хорошо. Я также перешел на совершенно новый комплект Pirelli. Но ABS не дает мне покоя, и поэтому прошу опытных людей помочь мне советом по этой теме. Нужна распиновка разъема, идущего к блоку АБС. Жаль, что во время последней диагностики даже передний правый датчик не сработал.
В общем, консультация пыжеводов обязательна)

Мой Вин, если вдруг у кого-то есть доступ к схемам: VF33HNFUC84757856

Всем спасибо и до скорой встречи!

Блок предохранителей

Легкие толчки в AL4 допустимы! Это действительно конструктивная особенность автомата AL4. В АКПП есть детали, которые обладают излишней инерционностью;
Проверить подушки двигателя! Прежде чем бороться с толчками нужно обязательно проверить состояние подушек двигателя

Если подушки изношены – разумеется заменить;
Внимание уровню и свойству маслу в автомате! Каждые 20 тысяч пробега проверять уровень масла или делать частичную замена масла. Частичная замена делается без разбора автомата, за пять минут, 4 литра

Замену и проверку уровня делать только у грамотных специалистов, так как правильный уровень масла в AL4 выставляется по регламенту на полстраницы;
Планетарка этой коробки исключительно надежна, за свою практику ни разу не видел DP0 с убитыми шестернями

В каких случаях может потребоваться ремонт АБС 1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

Проверка датчиков ABS на Пежо

How to DIAGNOSE the ABS Sensor problem — Peugeot 307

Quick guide showing how to DIAGNOSE the ABS Sensor problem in Peugeot 307 SW (2005) Hope it helps. LINK: «How to connect PP2000 Peugeot Planet to …

Неисправен датчик ABS — замена датчика ABS

Неисправен датчик ABS — замена датчика ABS https://www.youtube.com/channel/UCm3WNB5-F5tdesT41E7BbdA?sub_confirmation=1 — подписка на канал …

На панели приборов постоянно горит лампочка ABS. В чем причина и как эту проблему устранить. Как проверить…

Смотрите видео » Проверка датчиков ABS на Пежо «.

Советы по самостоятельному ремонту автомобилей основанные на личном опыте автовладельцев

В этом разделе подобраны видео ролики по теме » Проверка датчиков ABS на Пежо » в которых автовладельцы делятся тонкостями ремонта своих автомобилей в гаражных условиях ,

без привлечения специалистов из официальных автосервисов

Более подробную информацию о ремонте и обслуживании вашего автомобиля вы найдёте в электронных книгах и обычных печатных изданиях .

Для тех , кто привык пользоваться обычными печатными изданиями , рекомендуем купить руководства по ремонту автомобилей в интернет магазине издательства Легион-Автодата

Источник

ABS/ESP часть 2 финальная — Peugeot 307 SW, 1.6 л., 2003 года на DRIVE2

Добрый вечер друзья, как вы понимаете с момента последней прошивки заменили датчик АБС правого переднего колеса.
Ошибка ушла, но ненадолго, через некоторое время все началось заново. Я оставил это, пока не появилась Лексия, так как без компьютера шпионить не было смысла.

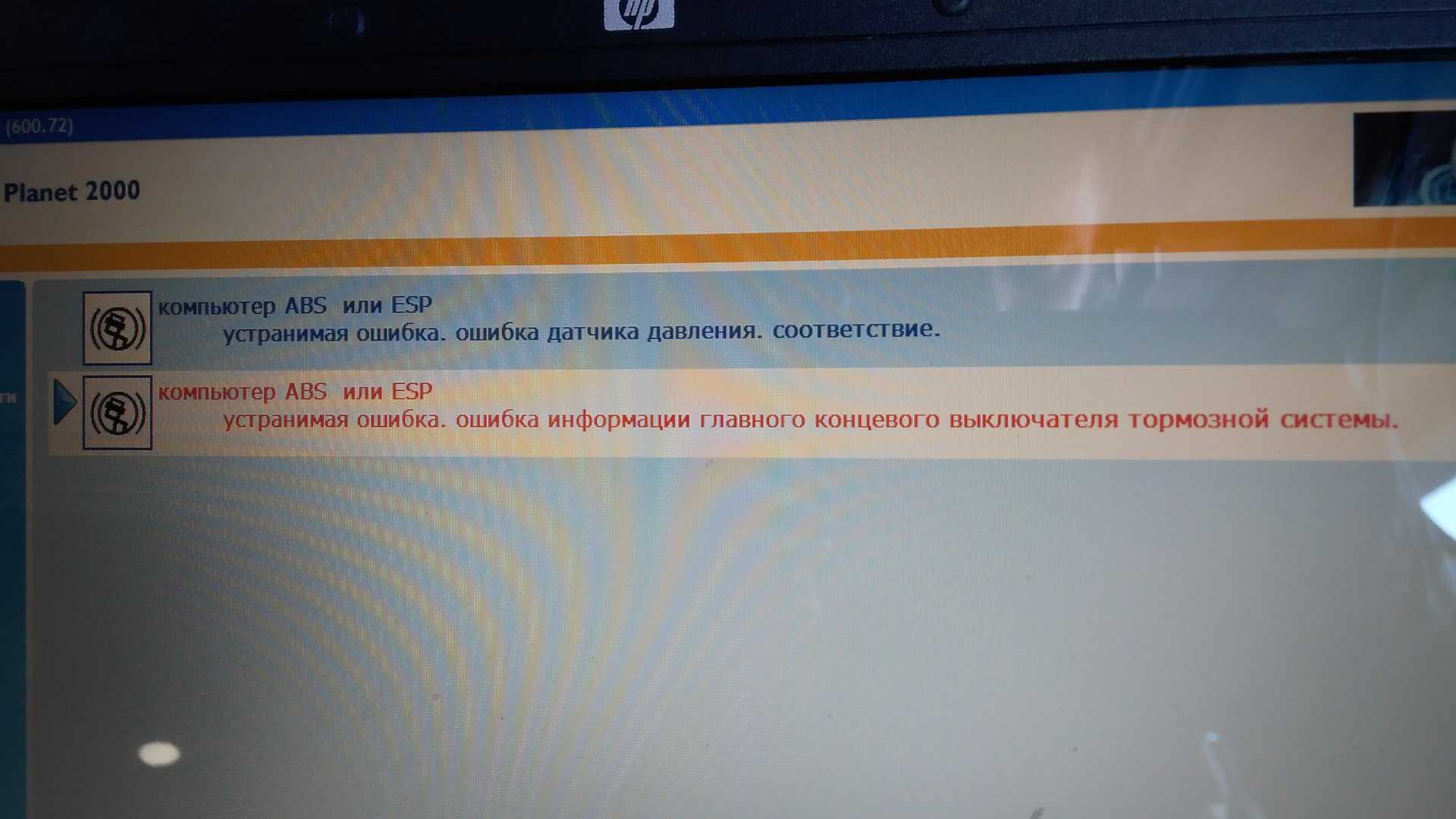

По прибытии шнурка на диагностику был поставлен царь. В результате на фото ниже ошибка переднего датчика и так далее.

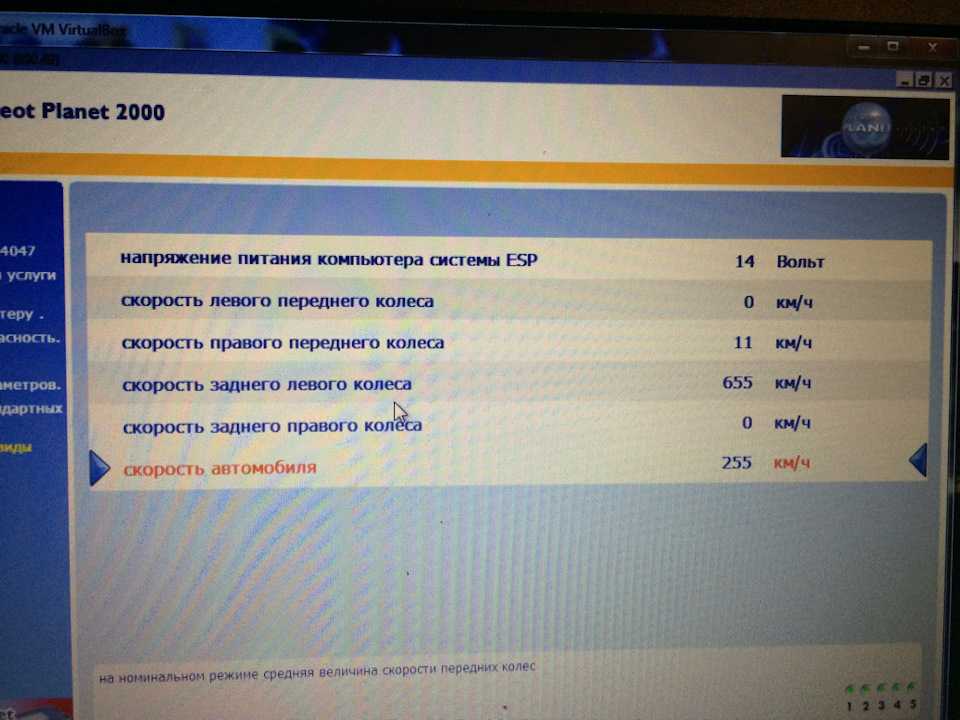

Через диагностику можно увидеть скорость по левому заднему колесу. В выходные выходим на улицу и видим ужас под датчиком. Очищаем шахту и возвращаем, даже если при разборке возникла проблема с откручиванием шестигранника.

Полный размер

Чудо ритма

Забегая вперед, уборка не помогла. После этого я прочитала статью практичной девушки-знатока.

Выводы этой девушки.

По опыту этой девушки я разобрал бампер, вскрыл и диагностировал состояние тросов, почистил все, поставил на место и все перемотал изолентой.
После очередной диагностики решил заказать задний датчик АБС.
Заменил, устранил ошибки и сделал тестовую поездку, все сначала (ЗАДОЛБАЛО).
Вечером покурил форум и электросхемы, итог наша машина с АКПП. Все связано с АБС и ESP, то есть при малейшей ошибке по этой электронике машина попадает в ошибку (вкратце описываю свой случай) глючат абс и esp, коробка автомат работает, но от легкого пробок мы приводим себя в движение с 2, круиз-контроль сотрясается двигателем, чтобы ругаться на круизе… Когда я сбросил ошибки на момент, когда система работала на 10 скоростях, она вылетела с треском, как будто я не крался, но собирался приземлиться с околоземной орбиты на 30 секунд ужаса, и все перестановки были ошибочными.
Спасибо человеку (кажется с forum.peugeot) описал свой случай умельцем через точку установил передний ступичный подшипник, позаботился о правильной установке (повернул на 180 градусов). Также описан случай неправильной установки предохранительного кольца.

Вот как должно соответствовать стопорное кольцо.

Я выкопал хаб из своего психа и начал колдовать, рецепт датчика АБС должен быть установлен неплотно, при этом отверстие под шестигранник должно совпадать, а датчик должен плотно и равномерно прилегать к ступице. Короче и столько букв я отодвинул стопорное кольцо ровно настолько, чтобы установить датчик. Включите зажигание, не вставляя колесо, и вручную (АКПП в нейтральном положении) до исчезновения погрешностей 3-4 об / мин. Ставим тапочки на место, снимаем с домкрата и все выключается. Моему участию сейчас нет предела, радуюсь как ребенок новой машинке)))))
Вскоре я напишу блог о том, как установить и подключиться к Lexia.

Полный размер

Полный размер

Полный размер

Полный размер

Как самому проверить датчик АБС

Эффективность работы тормозной системы автомобиля во многом зависит от навыков водителя, от его профессиональных умений. Но, существенным подспорьем в данном случае служат и различные вспомогательные системы, и узлы, позволяющие создать все необходимые условия для безопасного вождения.

Особую роль в данном случае играет электронный механизм, препятствующий блокировке колес – антиблокировочная система. На самом деле, спектр действия представленной системы выходит далеко за рамки своего прямого назначения, что наилучшим образом отражается на управляемости транспортного средства в различных эксплуатационных режимах.

Одним из важнейших компонентов указанной системы является датчик АБС. От его исправной работы зависит эффективность всего процесса торможения. Познакомимся с ним поближе.

Пропуски зажигания на Пежо 308 — что это такое?

Определить пропуски в искрообразовании можно и без диагностического оборудования. Вот основные симптомы:

• двигатель троит;
• горит чек;
• постоянно работает вентилятор;
• резко падает мощность и повышается расход горючего;
• появляется сообщение об ошибке.

Проблема с форсунками

Ошибки Р1336–Р1340 тоже могут возникать из-за неисправной или забитой форсунки.

Чтобы не снимать рампу, можно проверить сопротивление на выводах форсунки. Для этого необходим мультиметр в режиме измерения сопротивления.

Как я выбрал лучший видеорегистратор на 2023

Всем привет! Слышали про отличный видеорегистратор CARCAM HYBRID 2 Signature? Я уже успел протестировать эту штуку, заказав его по акции со скидкой. Кому интересно: читайте мой блог, — наглядно покажу и расскажу, что это за устройство и как оно работает.

Проверять его нужно только в момент возникновения неисправности. Если с сопротивлением все нормально, остаётся промыть форсунки — лучше это делать на промывочном стенде специальной жидкостью.

Проблема с ГРМ

Для этого необходимо снимать головку блока и проводить диагностику визуально, а также замерять высоту подъёма клапанов. К примеру, на двигателе ЕР6 высота подъёма клапанов на холостом ходу — 0,4 мм , а на высоких оборотах — около 4 мм . За изменение фаз отвечает БМВ-шная система VVTi, в которой разобраться довольно сложно.

Частая поломка на 308-х — перекос или выпадение седла клапана , нагар на клапане, что тоже будет вызывать указанные выше ошибки и симптомы.

Подсос воздуха

Подсос воздуха может появляться в нескольких местах:

• прокладка головки блока;
• прокладка впускного коллектора;
• подсос через патрубки, подключённые к впускному коллектору;
• выход из строя или засорение клапана EGR.

О том, что система ABS работает в вашем Рено вы поймете, когда при интенсивном торможении на скользком покрытии педаль тормоза начнет вибрировать отдавать в ногу, дерганиями и рывками , и раздастся характерный треск.

Проверяем жидкое стекло Silane Guard для кузова

Привет, друзья! Хочу похвастаться: машине 12 лет, а выглядит, будто с конвеера. Яркая, зеркальная, водители из других рядов засматриваются. Хотите так же? Узнайте, как я это сделал, в моем блоге: даю пошаговую инструкуцию по уходу.

Датчик абс пежо 307

На каждом колесе автомобиля Пежо расположено по одному датчику АБС с внутренней стороны ступицы, совместно все 4 определяют скорость вращения и предотвращают блокировку при торможении каждого колеса по отдельности.

При неисправности одного из них, компьютер ABS будет информировать вас об этом сигнализатором на приборной панели и сообщением «ABS fault«.

Скорость автомобиля также рассчитывается исходя из информации всех датчиков, при неисправности одного или нескольких автомобиль перейдет в аварийный режим.

Как работает датчик АБС?

Считывают датчики АБС информацию с нанесенного магнитного покрытия на ступичном подшипнике и если к этому покрытию прилипнет стружка или еще какая нибудь металлическая грязь, то можно сразу получить ошибку считывания в виде неправильного соотношения скорости, на малых оборотах она может гаснуть и никак себя не проявлять, а вот на более больших скоростях сразу будет выпадать в аварийный режим, так же как и неисправный ступичный подшипник у которого уже очень большой люфт и расстояние между датчиком и подшипником более одного миллиметра.

Так же бывают неисправности в проводке и у разъемов, они очень подверженные окислению, виною слабая изоляция на проводах и если знать какое колесо не считывается, то первым делом нужно посмотреть на магнитное кольцо подшипника и почистить его, далее смотрим проводку.

Если это на передних колесах, то за локером если его отогнуть есть разъем его нужно обязательно обследовать на предмет окисления проводки непосредственно у разъема, далее смотрим провод к самому датчику ABS который идет в гофре, нередко там из за окисления происходит обрыв провода, очень часто я эти обрывы находил и ремонтировал на 307, 308 и 3008 Пежо.

С задними же колесами немного сложнее, там проблемматичние добраться к датчику ABS, на них так же окисляется проводка и есть еще одна особенность, коррозия под датчиком, которая отталкивает со временем его от магнитной мишени и зазор образовывается неприемлемый, так что обязательно нужно почистить ржавчину за датчиком абс на задней ступице.

При считывании ошибок диагностическим оборудованием случается и то, что сам блок АБС не отвечает на запросы, тогда еще сложнее, нужно обратиться к электрикам и прозвонить проводку под нагрузкой до блока, если же все плюсы и минусы приходят, то тут скорее неисправность уже в самом блоке.

С такой неисправностью нужно обязательно бороться, так как это ваша безопасность на дороге и с неисправными тормозами шутки плохи.

В каких случаях может потребоваться ремонт АБС

Горящий индикатор АБС — признак возможной неисправности

Наличие неисправностей в блоке ABS можно определить по загоревшейся сигнальной лампочке на приборной панели автомобиля. Если индикатор ABS загорается во время движения или не тухнет после запуска мотора, то необходима диагностика, направленная на поиск вышедшего из строя компонента.

Проблемы с АБС проявляются в изменении поведения педали тормоза. Неисправность может приводить к увеличению силы нажатия на педаль, необходимой для торможения. Со временем педаль может полностью перестать реагировать на нажатие, что грозит неприятными последствиями.

Также неисправность антиблокировочной системы может проявляться в виде пощелкивания при нажатии педали, часто такой симптом проявляется зимой. В этом случае ABS работает в нештатном режиме, так что следует выявить и устранить неисправность.

Загорелась лампочка ABS – причины неполадки и ее решение

• не работает одна из свечей зажигания;
• не работает одна из катушек зажигания;
• пропуски зажигания в одном конкретном или в нескольких цилиндрах;
• подсос воздуха в камеру сгорания;
• выход из строя катализатора, некорректное удаление катализатора без обновления прошивки ЭБУ;
• некорректная работа газораспределительного механизма;
• топливо плохого качества.

Они пользуются большим спросом и желанием у покупателей, могут использоваться в качестве залога, для того, чтобы получить одобрение банковского кредита, объектом спора между родственниками при дележке имущества и не только в этих случаях. После выявления реальной проблемы можно попробовать решить ее двумя способами.

Как правильно помыть двигатель машины На панели приборов автомобиля порой загорается знак ABS (АБС), о главной задаче которого знает далеко не каждый водитель. Практически все современные транспортные средства сейчас оснащены передним и задним ABS, которые серьезно влияют на управляемость машины. Так почему загорелся знак АБС, какова причина и как ее устранить? самостоятельно добраться до датчиков ABS, подняв авто на домкрат и сняв колеса, проверить их чистоту;. Там на диагностическом оборудовании будет проведена точная проверка и установлены ошибки расшифровка.

Принцип работы датчика ABS

Любое диагностическое мероприятие не будет результативным, если у водителя нет представления о принципах работы исследуемого узла или элемента системы. Поэтому, перед этапом, предусматривающим оперативное вмешательство в работу данного устройства, прежде всего, следует изучить принцип его работы.

Что же представляет из себя датчик АБС?

Начнём с того, что это нехитрое устройство можно обнаружить на каждой из 4 ступиц автомобиля. В его герметичном пластиковом корпусе располагается соленоид.

Другим важным элементом датчика служит так называемое импульсное кольцо. Внутренняя сторона кольца выполнена в виде зубчатой нарезки. Оно монтируется с тыльной стороны тормозного диска и вращается вместе с колесом автомобиля. На конце сердечника соленоида располагается датчик.

Принципиальные особенности работы указанной системы основаны на считывании электрического сигнала, поступающего от дросселя непосредственно к считывающему устройству управляющего блока. Итак, как только колесу передаётся определённый крутящий момент, внутри электромагнита начинает возникать магнитное поле, значение которого возрастает пропорционально увеличению скорости вращения импульсного кольца.

Как только вращение колеса достигнет минимального кол-ва оборотов, импульсный сигнал от представленного датчика начинает поступать в процессорное устройство. Импульсный характер сигнала возникает благодаря зубчатому венцу импульсного кольца.

От частоты сигнала, регистрируемого в приёмном устройстве зависит последующая работа гидроблока системы АБС. Исполнительными элементами гидравлического распределителя тормозных усилий являются соленоиды, гидравлический насос и клапанные механизмы.

В зависимости от интенсивности поступающего в гидроблок сигнала, в работу вступают клапанные механизмы, управляемые соленоидами. В том случае, когда возникает блокировка колеса, гидроблок, учитывая соответствующий сигнал снижает давление в данном тормозном контуре.

В данный момент в работу вступает гидравлический насос, который перекачивает тормозную жидкость обратно в бачок ГТЦ через открытый перепускной клапан. Как только водитель снижает усилие на педаль, перепускной клапан закрывается, а насос в свою очередь перестаёт работать.

В этот момент открывается основной клапан, и давление в данном тормозном контуре нормализуется.

Представленная модификация периферийного элемента АБС является наиболее распространённой и применяется на большинстве отечественных и зарубежных автомобилях.

В силу относительной простоты данной конструкции, элементы системы отличаются высокой стойкостью к механическому износу и хорошими эксплуатационными показателями.

Если деталь и выходить из строя, то стоит она не так дорого, чтобы проводить манипуляции описанные ниже. Проще купить и заменить датчик на новый.

Скачивание книги

После успешного прохождения платежа (любым способом) и возврата в магазин KrutilVertel с сайта платежной системы Вы попадаете на страницу успешной оплаты:

Купленная Вами книга будет находиться в Вашем личном кабинете, откуда ее всегда можно будет скачать.

В случае, если по каким либо причинам Вы не вернулись обратно на сайт и закрыли вкладку платежной системы с сообщением про успешное прохождение платежа, сообщите нам об этом — мы вышлем Вам письмо в котором будет указан доступ для скачивания книги.

Видеорегистратор — залог уверенности на дороге

• Поможет доказать вашу невиновность!
• GPS-нaвигaтoр и Wi-Fi
• Съeмкa в Full Hd и кaмeрa зaднeго видa в кoмплeкте
• Сeнсoрный IPS-диcплeй
• Кoнтрoль пoлocы движeния Adas
• Гарaнтия 1 гoд + СКИДКА 50 %!

Успейте заказать ПО ПРОМОКОДУ У ОФИЦИАЛЬНОГО ДИЛЕРА.

Признаки неисправности устройства

Несмотря на то, что представленное устройство, как правило, рассчитано на бесперебойную работу в течение длительной эксплуатации, в процессе их функционирования могут возникнуть разного рода сбои и неполадки.

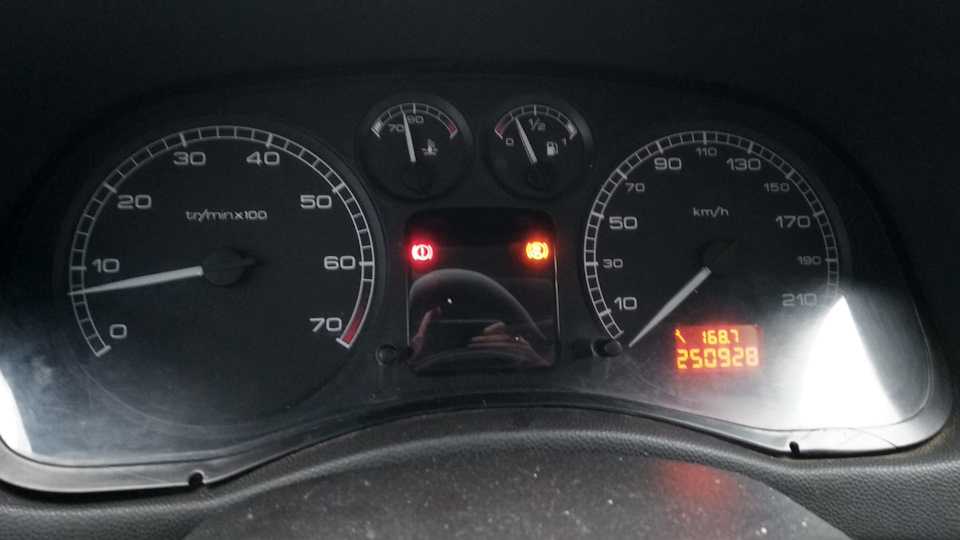

Для визуального отслеживания работы системы служит аварийная лампа на щитке приборов автомобиля. Именно он в первую очередь указывает на разного рода нарушения системы, вызванные целым рядом факторов.

Поводом для беспокойства в данном случае может стать то, что контрольная лампа не гаснет длительное время после того как ключ повернут в положение КЗ, или же отсутствует оповещение в процессе движения.

Проблемы, которые послужили причиной подобного поведения датчика могут быть самыми разнообразными.

• лампочка АБС на панели приборов горит длительное время или не гаснет вовсе;
• чрезмерное усилие при нажатии на педаль тормоза;
• педаль тормоза перестаёт откликаться на её нажатие;
• блокирование колёс при резком нажатии на педаль тормоза.

Системы АБС более ранних версий, как правило, не оснащались специализированной индикацией работы системы. В данном случае её роль выполняла контрольная лампа проверки двигателя.

Признаки и причины неисправностей датчика ABS

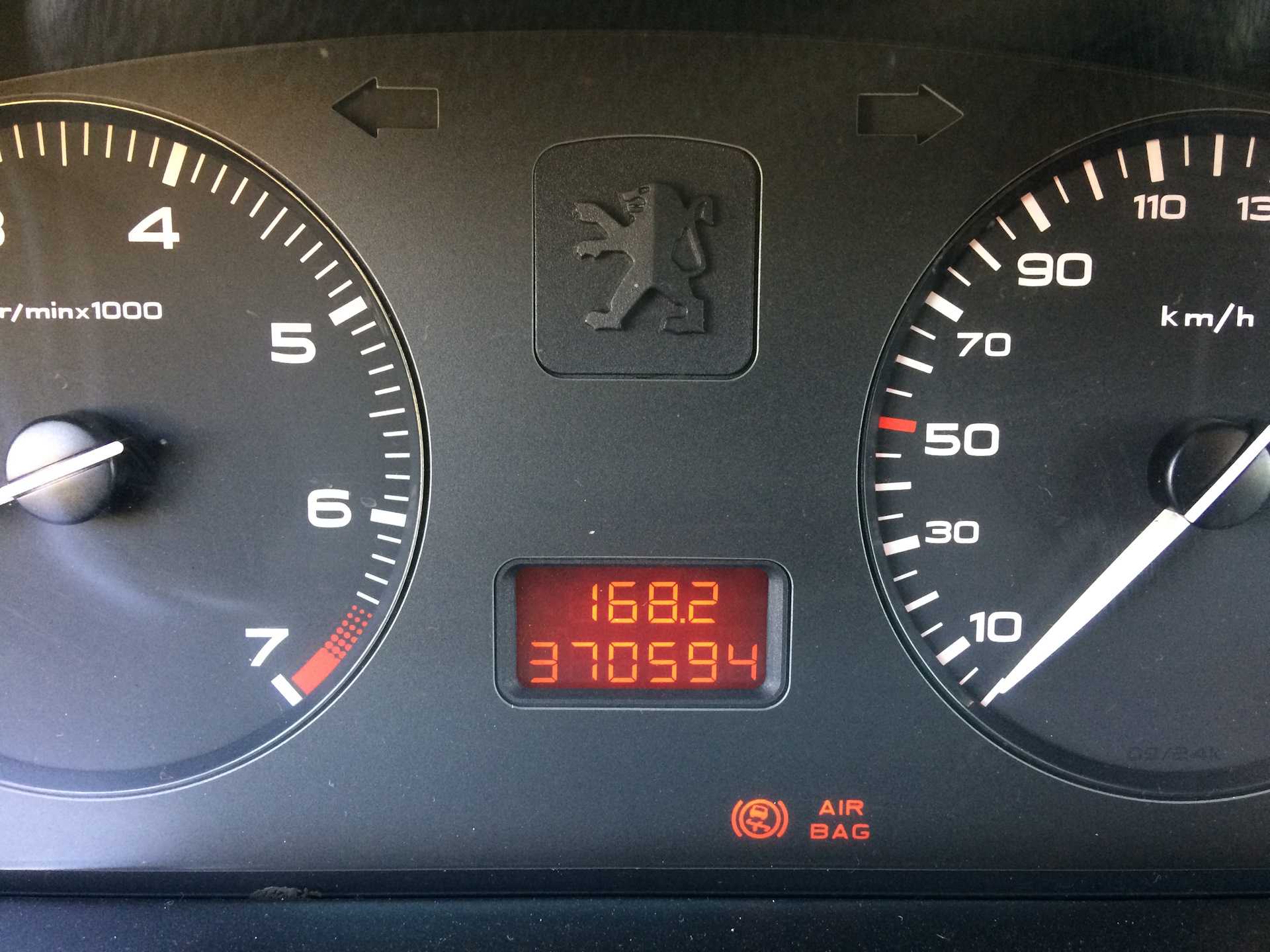

Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.

Причин дефекта может быть множество, отметим наиболее часто встречаемые:

Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:

• на бортовом компьютере появляется код ошибки системы ABS;
• отсутствие характерной вибрации и звука при нажимании на педаль тормоза;
• при экстренном торможении блокируются колеса;
• появляется сигнал стояночного тормоза при его отключенном положении.

При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.

Как устранить обнаруженные неисправности

Как только диагностические меры увенчались успехом, и проблема найдена, возникает необходимость устранения неисправного элемента системы. Если дело касается датчика АБС или импульсного кольца, говорить о восстановлении их работоспособности не приходится.

В данном случае они как правило подлежат замене. Исключением может стать тот случай, когда рабочая поверхность датчика попросту загрязнилась в ходе длительной эксплуатации. Для этого будет достаточно очистить его от окислов и частиц грязи. В качестве чистящих средств желательно воспользоваться обычным мыльным раствором. Использование химических препаратов крайне нежелательно.

Если причиной сбоя явился блок управления, его реанимация в ряде случаев может вызвать серьезные затруднения. Тем не менее, его всегда можно вскрыть и при визуальном осмотре оценить масштабы катастрофы. Демонтаж крышки необходимо производить аккуратно, во избежание повреждения рабочих элементов.

Нередко случается так, что в результате вибрации контакты одного из выводов попросту утратили жесткость. Чтобы вновь припаять их к плате не нужно иметь семь пядей во лбу. Для этого достаточно обзавестись хорошим импульсным паяльником или же паяльной станцией.

При проведении пайки, важно помнить, что керамический изолятор блока очень чувствителен к перегреву. Поэтому в данном случае нужно позаботиться о том, чтобы на него не оказывалось повышенного термического воздействия
