Методы решения проблемы с ABS системой Вольво XC90
ABS (антиблокировочная система) — это важный компонент безопасности в автомобиле Volvo XC90. Он обеспечивает усиленное управление и устойчивость при торможении, предотвращая блокировку колес и снижая риск возникновения аварии. Однако, иногда ABS система может столкнуться с проблемами, что требует немедленного вмешательства.
Вот несколько методов, которые можно использовать для решения проблем с ABS системой Вольво XC90:
- Проверка датчиков ABS: Начните с проверки датчиков ABS, которые могут быть замусорены или повреждены. Очистите датчики от грязи и пыли с помощью щетки или сжатого воздуха. Если датчики повреждены, их необходимо заменить.
- Проверка электрических соединений: Убедитесь, что все электрические соединения, связанные с ABS системой, надежно подключены и не имеют коррозии. При необходимости очистите контакты и используйте специализированный смазочный состав для предотвращения коррозии в будущем.
- Проверка тормозной жидкости: Убедитесь, что уровень тормозной жидкости в системе находится на рекомендуемом уровне. Ее недостаток может привести к неправильной работе ABS системы. При необходимости долейте свежую тормозную жидкость.
- Проверка датчика ABS тормозного педали: Проверьте работу датчика ABS тормозной педали, который активирует ABS систему при резком и сильном торможении. Убедитесь, что датчик правильно работает и активирует систему при необходимости.

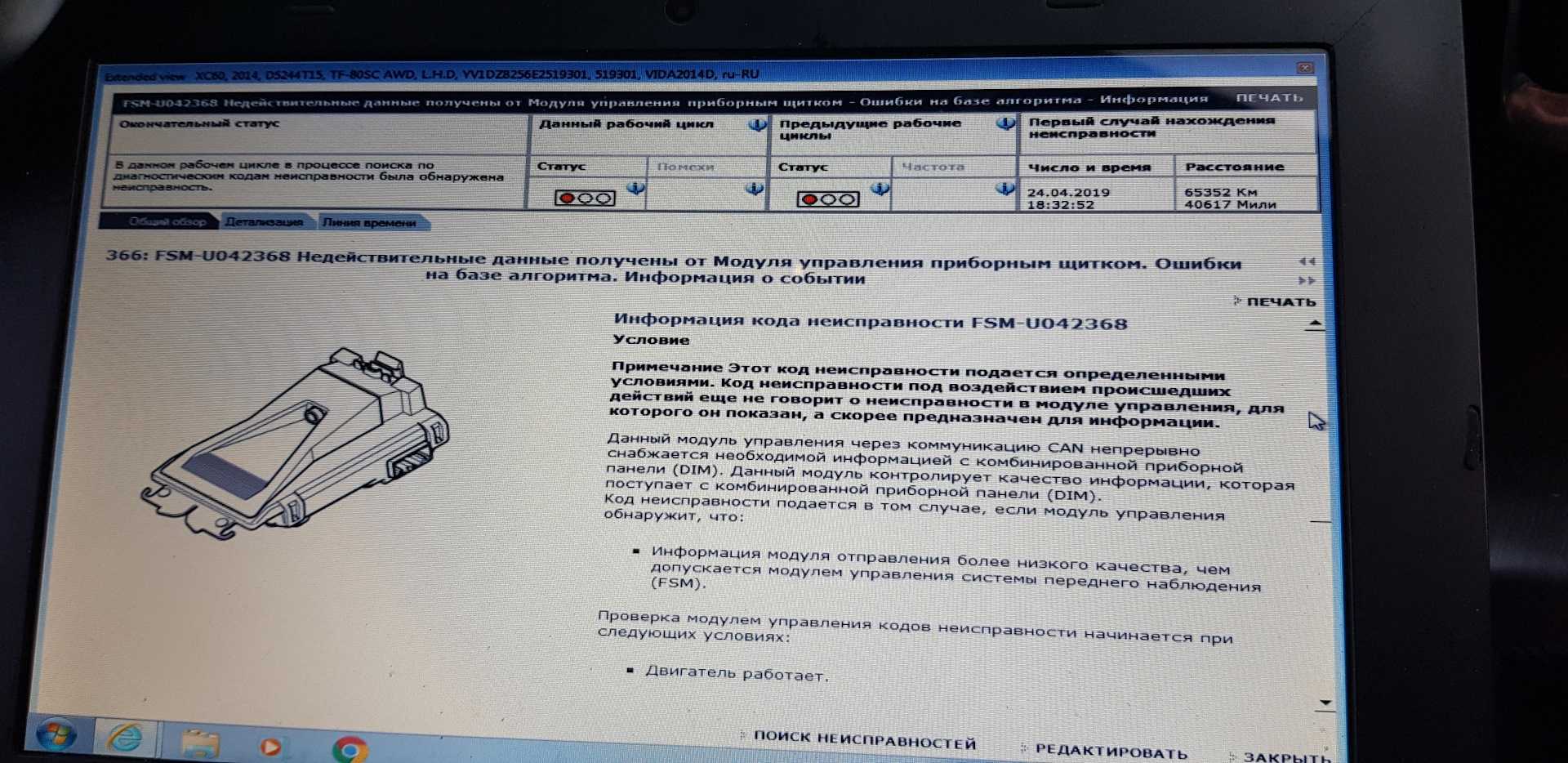

- Проверка протоколов ошибок: Некоторые проблемы с ABS системой могут быть вызваны ошибками в ее программном обеспечении. Используйте специализированный сканер диагностики, чтобы проверить и обновить протоколы ABS системы, если это необходимо.
Если после проведения этих методов проблема с ABS системой Вольво XC90 не устраняется, рекомендуется обратиться к квалифицированному специалисту или сервисному центру. Они смогут провести глубокую диагностику и произвести необходимые ремонтные работы для восстановления правильной работы ABS системы.
Задняя ступица и ошибка ABS
Задняя ступица и ошибка ABS
на задних ступицах нет венцов
На передних колесах импульсное колесо запрессовано на наружный шарнир равных угловых скоростей, а датчики колес расположены радиально в корпусе вала по отношению к импульсному колесу. На задних колесах импульсное колесо запрессовано на ступицу, а датчики колес расположены соосно по отношению к импульсному колесу. Как передние, так и задние импульсные колеса имеют 48 зубцов.
Ну что же. Клму будет интересно. Все хорошо. Просто датчик изза того что на левом колесе при закручивании упирается в ушко там одно оньстановится хорошо, а на правом при закручивании он не упирается в констурктвное ушечуо на подшипнике около магнитика ступицы то он слегка смещяется. И получается зазорчик больше чем положено и как слеждствие ошибка что датчика нету. Сняли колесо. Открутили болтик и сняли и заново поставили правый датчик. Просто рукой попридержали чтобы не смещался. Все получидось. Спасбо вам за посказки.
Но. Я очередной раз удивляюсь супер высокому профессионализму официалов. Надо менять гворят пождшипник. Были мол такие случаи. Все решалось заменой подшипника. А оказывается просто когда закручивалитнаверное датчик так даже не предпологали что он так может стать. Бедный владелец авто. Попал на стоимость подшипника. Мда.
Признаки и причины неисправностей датчика ABS

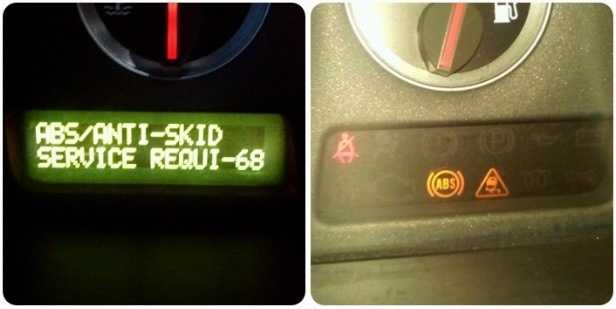

Один и первых признаков указывающий на неисправность системы АБС – это свечение индикатора на приборной панели дольше 6 секунд после включения зажигания. Либо он загорается после начала движения.
Причин дефекта может быть множество, отметим наиболее часто встречаемые:
Самым уязвимым звеном всей системы является колесный датчик, расположенный возле вращающейся ступицы и полуоси. Появление грязи или образование люфта подшипника ступицы может привести к полной блокировке системы АБС. О неисправности датчика просигнализируют следующие признаки:
- на бортовом компьютере появляется код ошибки системы ABS;
- отсутствие характерной вибрации и звука при нажимании на педаль тормоза;
- при экстренном торможении блокируются колеса;
- появляется сигнал стояночного тормоза при его отключенном положении.
При обнаружении одного или нескольких признаков первым делом состоит провести диагностику колесного датчика.
Типы датчиков АБС
На современных автомобилях наиболее часто встречаются три вида датчиков АБС, это:
- пассивный тип – его основой является индукционная катушка;
- магниторезонансный – действует на основе изменения сопротивления материалов под воздействием магнитного поля;
- активный – работает на принципах эффекта Холла.
Пассивные датчики начинают работать с началом движения и считывают информацию с зубчатого импульсного кольца. Проходящий мимо устройства металлический зубец провоцирует генерацию импульса тока в нем, который передается на ЭБУ. Датчики включаются в работу при скорости движения от 5 км/ч. Загрязнения не оказывают на их работу никакого влияния.
Активные датчики состоят из компонентов электроники и постоянного магнита расположенного на ступице. При прохождении магнита мимо устройства в нем образуется разность потенциалов, которая генерируется в сигнал управления микросхемой. После данные считываются электронным блоком управления. Такие датчики АБС встречаются крайне редко и ремонту не подлежат.
Пассивный тип датчиков АБС
Конструкционно простое и надежное устройство с большими сроками службы. Не требует дополнительно питания. Он состоит из индукционной катушки внутри которой размещен магнит с металлическим сердечником.
При движении авто металлические зубцы ротора проходят через магнитное поле сердечника, тем самым изменяя его и образуя переменные ток в обмотке. Чем выше скорость движения транспорта тем больше частота и амплитуда тока. Исходя из получаемых данных ЭБУ дает команды магнитным клапанам. К преимуществам датчиков такого типа можно отнести не высокую стоимость и простоту замены.
Недостатки пассивного датчика АБС:
- сравнительно большой размер;
- невысокая точность данных;
- не включается в работу при скорости до 5 км/ч;
- срабатывает при минимальных вращениях колеса.
Магниторезонансный датчик АБС
В основе их работы лежит возможность изменять электрическое сопротивление ферромагнитного материала под воздействием постоянного магнитного поля. Участок датчика отвечающий за контроль изменений изготовлен из двух либо четырех слоев железоникелевых пластин с размещенными на них проводниками. Другая часть установлена в интегральную схему и считывает изменения сопротивления образуя контрольный сигнал.
Ротор при такой конструкции изготовлен из пластикового кольца с магнитными участками и жестко закреплено на ступице колеса. При движении машины магнитные участки ротора воздействуют на магнитное поле пластин чувствительного элемента, что регистрирует схема. Образуется и передается на блок управления импульсный сигнал.
На основе эффекта Холла
В основе его работы используется эффект Холла. На разных концах плоского проводника, размещенном в магнитном поле, образуется поперечная разность потенциалов.
В датчиках такой проводник – это квадратная металлическая пластина размещенная в микросхеме, включающая в себя интегральную схему Холла и контролирующая электронную схему. Датчик АБС размещается напротив импульсного ротора. Ротор может быть выполнен полностью из металла с зубцами или в виде пластикового кольца с магнитными участками, и жестко закреплен на ступице колеса.
В такой схеме постоянно образуются сигнальные всплески с определенной частотой. В спокойном состоянии частота минимальная. При движении металлические зубцы либо магнитные участки проходят через магнитное поле и вызывает изменение тока в датчике, что отслеживается и фиксируется схемой. Исходя из этих данных формируется и передается сигнал на ЭБУ.
Роль датчика АБС в автомобиле
Датчик ABS служит для того, чтобы точно определить момент блокировки того или иного колеса, исходя из частоты его вращения. Кроме датчиков, антиблокировочная система включает в себя гидравлический и управляющий блок.
Когда колесо вот-вот заблокируется, от электронного блока поступает сигнал на гидроблок. Гидравлический блок снижает, а иногда и полностью перекрывает подачу рабочей жидкости к рабочему тормозному механизму блокированного колеса. Если по каким-то причинам этого окажется мало, то активируется специальный клапан и жидкость будет перенаправлена по отводной магистрали.
Когда колесо снова начнет вращаться, электронный управляющий модуль при помощи сигнала снимет воздействие с электромагнитных клапанов и давление в гидромагистрали снова будет подаваться к тормозным цилиндрам на колесах.
Как самому заменить датчик АБС
По схеме антиблокировочной системы, датчики установлены на каждом из четырех колес автомобиля. Сенсоры передних колес удобней снимать снизу ступицы, в редких случаях к ним можно добраться из подкапотного пространства. К элементам на задних колесах проще всего добраться лишь из-под арки.
Для работ по замене обязательно понадобится инструмент:
- Качественный домкрат;
- Ключ для колесных болтов;
- Комплект рожковых ключей и торцевых головок;
- Молоток;
- Отвертка с плоским жалом;
- Жидкий ключ;
- Мультиметр.
Первым делом необходимо установить автомобиль на ровно площадке и активировать стояночный тормоз.
Далее демонтируют кресла на заднем ряду, пластик порога, резиновый дверной уплотнитель. Так можно добраться до разъема сенсора – для этого отгибают фиксаторы и оттягивают пластиковые панели около крепления амортизаторной стойки. Провода с разъемом нужно отсоединить.
Домкрат устанавливают в необходимой точке и поднимают авто, откручиваются колесные болты и демонтируют колесо. Затем выкручивают крепежные элементы датчика – если болты давно не откручивались, необходимо обильно обработать соединение жидким ключом. Когда болты открутились, деталь аккуратно извлекают. Далее выкручивают болты кронштейнов проводов – их можно найти на стойке и арках крыла.
Чтобы извлечь провод, аккуратно отгибают антивибрационные накладки – под ней закреплен кабель. Отверткой удаляют заглушку и вытаскивают кабель. Новая деталь устанавливается аналогично. Затем закручивают болты креплений кронштейнов, провод просовывают так, чтобы он мог достать до гнезда, устанавливается заглушка. Накладку приклеивают на ее законное место.
Далее устанавливается колесо, подключают разъем сенсора АБС в гнездо, монтируют на место дверной уплотнитель, вставки порога, сидения.
Работа с передними сенсорами гораздо проще, так как в большинстве случаев они более доступны. На большинстве моделей сенсоры закреплены на поворотном кулаке. Процесс замены аналогичен работе с задними датчиками.
Как устроен датчик
Разные производители на своих автомобилях устанавливают разные версии и реализации антиблокировочных систем. Можно выделить несколько видов датчиков. Одни из них функционируют на принцип магниторезистивного эффекта, другие же работают на базе эффекта Холла. Существуют пассивные и активные датчики.
Пассивные датчики – это индуктивные датчики скорости. Конструкции и принцип действия предельно просты. В основе лежит обыкновенная катушка индуктивности, намотанная с использованием тонкого медного провода. Внутри катушки установлен мощный магнит и железный сердечник – также магнитный. Торцевая часть катушки с сердечником установлена напротив магнитного кольца, установленного на ступице.
Датчик работает на принципе электромагнитной индукции. Пока катушка находится в покое, то на выходах датчика отсутствует какой-либо сигнал. Когда автомобиль начнет свое движение, то около сердечника датчика будет двигаться зубчатый ротор кольца. Это приведет к изменению магнитного поля, проходящего через катушку.
За счет переменного магнитного поля в катушки образуется переменный ток, которой и передается в блок управления. Такая система не подвержена помехам и грязи, но начинает работать только при наборе скорости 5-7 км/ч.
Активный аналог появился в 90-х годах. Датчики работают по принципу полупроводникового диода – меняется направление электрического тока под воздействием магнитных полей. Такие датчики называют магниторезистивными. Существует также датчик Холла, где ток возникает в резисторе, помещенном в магнитное поле.
Магнитное поле создается посредством специального кольца, которое закрепляется на ступице автомобиля и вращается вместе со ступицей. В случае с пассивными датчиками, любые изменения в магнитном поле ведут к изменениям в направлении электронов – в результате изменяется сопротивление. Эти изменения сопротивления и фиксируются электронным модулем или ЭБУ.
В варианте с активными датчиками меняющееся магнитное поле заставляет электроны двигаться в один конец элемента. В результате формируется напряжение, передающееся в ЭБУ.
Можно ли починить неисправный сенсор
Если повреждена обмотка элемента, некоторые автовладельцы выходят из ситуации путем перемотки катушки. Однако, практика показывает, что восстановить работоспособность таким образом можно далеко не всегда.
