Проверка положения педали тормоза ГАЗель NEXT, ее рабочего и свободного хода, проверка и герметичности работы вакуумного усилителя тормозов.

Если педаль тормоза находится от пола на расстоянии, большем нормативного, возможно неполное растормаживание колес при отпускании педали. При этом обычно отсутствует свободный ход педали тормоза. Если педаль находится слишком низко, возможно снижение эффективности тормозов, вызванное уменьшением рабочего хода педали тормоза.

Порядок проверки положения педали тормоза ГАЗель NEXT.

Нажмите на педаль тормоза до упора и измерьте расстояние от накладки площадки педали до пола. Линейка должна быть установлена перпендикулярно плоскости пола. Отпустите педаль и повторно измерьте расстояние от накладки площадки педали до пола в свободном состоянии. Это расстояние должно быть 200 мм. Разность размеров при двух измерениях и является полным рабочим ходом педали тормоза, который должен быть 50 мм.

Слишком малый рабочий ход свидетельствует:

— О неправильной начальной установке педали. — Нарушении регулировки вакуумного усилителя тормозов. — Заедании рабочего цилиндра. Это обусловливает повышенный расход топлива и ускоренный износ тормозных колодок.

Слишком большой рабочий ход свидетельствует о:

— Сверхнормативных зазорах в механизме педали. — Нарушении герметичности гидропривода тормозной системы. — Наличии воздуха в гидроприводе тормозов. — Предельном износе накладок тормозных колодок, тормозных дисков или барабанов.

Если:

— Рабочий ход педали уменьшается при неоднократном нажатии, то есть она становится жестче, в системе есть воздух. — Полный ход педали начинает увеличиваться — система не герметична. — При торможении педаль тормоза всегда начинает вибрировать, вероятнее всего, покороблены тормозные диски. — При торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры. Возможно, потребуется их замена. — Нажатая до упора и удерживаемая в этом положении педаль тормоза постепенно перемещается к полу — это указывает на утечку жидкости из гидропривода или на неисправность главного тормозного цилиндра.

Порядок проверки свободного хода педали тормоза ГАЗель NEXT.

Проверьте свободный ход педали тормоза, для чего переместите педаль рукой до момента прекращения ее перемещения без сопротивления. Определите по линейке свободный ход, который должен составлять 1-3 мм. Несоответствие свободного хода указанному может быть вызвано повышенным люфтом в соединении вилки толкателя вакуумного усилителя и педали. Это может быть следствием износа пальца вилки и отверстий в вилке и педали.

Проверка работы вакуумного усилителя тормозов ГАЗель NEXT.

Проверяйте работоспособность вакуумного усилителя, если повысилось усилие нажатия на педаль тормоза. Нажмите на педаль тормоза до упора несколько раз при неработающем двигателе и, удерживая педаль в нажатом положении, пустите двигатель. При этом из-за перепада давления в полостях усилителя тормозная педаль должна переместиться вперед.

Если педаль осталась неподвижной, проверьте целость и надежность крепления шланга к обратному клапану вакуумного усилителя и к вакуумному насосу двигателя. Неисправный шланг замените или отремонтируйте. Если шланг исправен, требуется замена вакуумного усилителя. Продуйте шланг с обратным клапаном с обоих концов. Воздух должен проходить только со стороны обратного клапана. В противном случае замените обратный клапан.

Проверка герметичности вакуумного усилителя тормозов ГАЗель NEXT.

Чтобы проверить герметичность вакуумного усилителя, откройте капот и пустите двигатель на 1 минуту. Приблизительно через 30 секунд после того, как двигатель был остановлен, нажмите на педаль тормоза два раза. При этом должно прослушиваться характерное шипение входящего в усилитель воздуха. В противном случае усилитель замените.

Видео “Замена тормозного цилиндра”

На видеозаписи показано, как провести замену тормозного цилиндра на автомобиле марки “ВАЗ”.

Признаки неисправности главного тормозного цилиндра

При выходе из строя главного тормозного цилиндра (ГТЦ) возникают различные неприятности. Например, может уменьшиться эффективность работы тормозов или они вообще могут отказать. Чтобы не допустить этого любому автовладельцу нужно разбираться в признаках неисправностей тормозной системы и знать способы их устранения.

Принцип работы главного тормозного цилиндра

Тормозная жидкость заливается в бак расположенный под ГТЦ и включающим 2 секции. Бака соединен с главным цилиндром пи помощи отверстий, проделанных специально для этих целей.

Для облегчения эксплуатации стенки для изготовления стенок бака использовалась полупрозрачная пластмасса, позволяющая легко следить за уровнем, который имеет жидкость в нем.

При снижении уровня ниже номинального значения, датчиком осуществляется передача сигнала на управляющую панель, на которой загорается индикатор. Внутри цилиндра последовательно установлены 2 поршня.

Один располагается свободно, второй зафиксирован и соприкасается со штоком вакуумного усилителя. Чтобы увеличить надежность на поршнях установлены резиновые уплотнители. В начальное положение поршни возвращаются благодаря возвратным пружинам, которые удерживают их в ней.

После нажатия газа, вдавливается шток вакуумного усилителя. При движении по полости цилиндра, шток закрывает компенсационное отверстие. Это вызывает рост давления первого контура и приводит в движение другой поршень.

В результате растет давление второго контура. Когда поршни двигаются, они создают пустые области, в которые по специальному отверстию поступает тормозная жидкость. Поршни перемещаются, пока пружиной не будет выполнена ее работа.

Давление в контурах увеличивается до предельного, благодаря чему механизм начинает функционировать. Когда авто остановится, поршни возвращаются в свое изначальное положение. Контурная система хороша тем, что, если сломается один контур, второй будет работать дальше.

Распространенные неисправности главного тормозного цилиндра

Для своевременного выявления неисправностей ГТЦ и ее устранения, необходимо знать их основные признаки, к которым относятся:

Повышение износа тормозных колодок или утечка тормозной жидкости, снижающая ее уровень. Если была выявлена течь, необходимо выполнить замену неисправной детали.
Уменьшение эффективности торможения (мягкость тормоза). Это связано с падением уровня тормозной жидкости или смешиванием ее с воздухом. Если торможение наоборот стало жестче, то может сломаться усилитель торможения или клапан, регулирующий вакуумный усилитель.
Увеличение хода тормозной педали. Обычно это происходит, если были неправильно отрегулированы тормоза, в системе есть воздух или неисправен ГТЦ.
Неравномерность торможения или сильное падение эффективности системы торможения. Первая причина связана с попаданием на тормозные колодки рабочей жидкости, другая причина обычно связана с износом тормозных дисков.

Диагностика неисправностей ГТЦ

Во-первых, следует тщательно изучить показания приборов. Обычно они своевременно показывают неполадки в работе тормозной системы и сигнализируют об этом, соответствующим индикатором на приборной панели. Если появились такие сигналы, необходимо тщательно осмотреть тормозную систему и ГТЦ на отсутствие утечек.

Также нужно осмотреть выходы тормозных контуров и стыки. Завершив осмотр снаружи, нужно проверить давление в системе.

Если имеется значительные отклонения давления от рекомендуемых производителем, значит, неисправен один из контуров. Разгерметизация является основной причиной неисправности ГТЦ, которая легко выявляется по течи и специфическому запаху.

Признаки неисправности главного тормозного цилиндра мы объяснили, жиагностируйте и в ремонт!

Неисправности главного тормозного цилиндра видео

https://youtube.com/watch?v=d46p1__iCbk

газель замена заднего тормозного цилиндра и колодки

04:24

03:31

05:41

05:02

02:29

03:36

04:43

Что лучше паук или пламегаситель веста
Где находится блок сигнализации ваз 2110
Люфт переднего колеса по вертикали газель
Пересвет кнопок ваз 2109
Ремонт гидрокорректора фар ваз 2110

Снятие тормозного барабана

Перед тем как снять колеса для монтажа тормозного барабана. Требуется сорвать гайки крепления колеса, пока колеса стоят на земле. Затем сторону требуется под домкратить по мост и в обязательном порядке установить дополнительный упор. Пускай даже это не будет специальный металлически упор заводского изготовления. Достаточно подложить набор из досок и брусков. Спустить немного домкрат. Прижать упор. Чтобы не было возможности качения автомобиля. Автомобиль необходимо вывесить устойчиво и надёжно. От этого зависит в первую очередь здоровье и жизнь. Пожалуй, это самая главная процедура при проведении ремонтных работ. Все остальное это технические мелочи. После того как ремонтируемая сторона надежно вывешен

Барабан помимо того что притянут гайками колес. Имеет дополнительно три винта прикрученных к ступице колеса. С помощью ударной отвертки это не сложно сделать. Иногда они откручиваются легко. Казалось бы что без них можно обойтись. Винты выручают когда откручивается колесо, и слетает со шпилек. Барабан остаётся на своем месте. Сохраняются все элементы тормозной системы и ступица. Находящиеся под барабаном. К сожалению открученные колеса не редкость. Достаточно выехать с автосервиса и не протянуть гайки колес самостоятельно.

На сервисе пользуются гайковертом. Его мощности хватает чтобы оторвать шпильку колеса. Поэтому механики стараются не докручивать колеса. Чтобы этого не произошло. Потом либо ленятся либо забывают протянуть гайки колес. В результате чего происходит авария.

После того как винты откручены требуется снять барабан. Сделать это можно при помощи съёмника. Но навряд ли он будет под рукой. Покупать его специально дорого. Поэтому барабан необходимо сбивать. Лучше наосить удары с внутренней стороны по краю барабана и использовать удлинитель. Если барабан не поддаётся можно немного осадить шпильки колес. Чтобы они ушли внутрь ступицы. Это позволить разрушить нагар и ржавчину образующуюся между шпильками и барабаном. Это значительно облегчит снятие барабана со ступицы. Он прикипает как к ступице по плоскости иак и посадочном месте. Если остукивать бараба с противоположных сторон по краю. Он сойдет.

Артикул и стоимость хороших аналогов родных задних тормозных колодок для Газель Некст

Основными функциями, возлагаемыми на задние колодки, являются:

помогать передним тормозам во время остановки авто;
удерживать машину при задействованном ручнике;
максимально интенсивно останавливать автомобиль при выходе из строя переднего тормозного контура;
не менять своих свойств в зависимости от погодных условий и прочих внешних факторов;
не издавать скрипа, стука и других посторонних звуков;
не перегреваться и не дымить.

Всем перечисленным требованиям в той или иной мере отвечают оригинальные тормозные колодки. При невозможности их приобретения выбор следует делать в сторону расходников, которые приведены в таблице ниже.

Таблица — Рекомендуемые аналоги

Производитель колодок	Артикул	Примерная цена, рубль
NIPPON	ABS1802	1500-1600
Dafmi	33023502090	1250-1630
Finwhale	VR319	1300-1550
Trialli	GF238	800-930
TSN	2313	800-920

Снятие тормозных колодок

Тормозные колодки удерживаются на месте стяжными пружинами сверху и снизу. Эти пружины можно легко удалить с помощью стержня, заточенного как кинжал. Еще проще – привязать проволоку к концу пружины и оттянуть ее за какой-нибудь ограничитель.

Пружинные накладки также удерживаются на месте пружиной, которая прижимает накладки к опорному диску. Чтобы снять их, просто положите палец на головку стержня, на котором сидит пружина. Нажмите на чашку, чтобы сжать пружину. Поверните чашку на 90 градусов, и стержень не должен вращаться. Силы вашей руки будет достаточно, чтобы удержать его на месте. В повернутом положении чашка отсоединяется от стержня вместе с пружиной. Затем стебель можно удалить. Таким же образом пружина устанавливается на свое место после замены колодок на новые.

После снятия пружин необходимо только отсоединить трос от механизма натяжения башмака.

Диагностика

Сначала обращаем внимание на параметры контрольных приборов на приборной доске в салоне авто. Если в системе торможения неполадки, то загорится индикатор

Затем осматриваем корпус главного цилиндра, чтобы увидеть места подтеков тормозной жидкости. Особое внимание обращаем на места соединения трубопровода и выходов контуров. Во время осмотра корпуса выявляем механические повреждения (если они есть). Затем измеряем давление в контурах. Для этого к отверстиям на этих устройствах присоединяем манометр.

Результаты измерений сравниваем с контрольными параметрами, указанными производителем в инструкции по ремонту и эксплуатации автомобиля. Разница в измерениях покажет неисправность контура. Герметичность главного тормозного цилиндра мы сможем проверить только на специальном стенде.

Какие могут быть неисправности и их признаки

Чтобы не стать участником дорожно-транспортного происшествия из-за неисправности главного тормозного цилиндра, мы должны иметь представление о возможных неполадках и их признаках. Назовем некоторые из них.

При чрезмерном изнашивании колодок или утечке тормозной жидкости падает ее уровень. В этом случае автомобиль эксплуатировать нельзя, пока не будет устранена неисправность. Нам нужно очень тщательно проверить рабочие и главный цилиндры, тормозные трубки и шланги, суппорты, чтобы выявить потеки. Деталь, в которой есть неисправность, мы заменяем. Если заклинивает систему автоматической регулировки барабанных тормозов, появляется низкая педаль тормоза. Ход педали можно восстановить вручную, но этот симптом будет появляться по мере изнашивания колодок. Чтобы устранить неисправность полностью, мы должны заменить или почистить автоматическую систему регулировки.

Малая эффективность торможения и мягкая педаль тормоза возникает, если система тормозов разгерметизировалась или не полностью прокачивается и в ней появился воздух. Эти признаки появляются и в случае поломок ГТЦ, и когда рабочий цилиндр заклинивает или он перегрелся, и в нем закипела жидкость. Если же педаль тормоза, наоборот, слишком жесткая, значит, неисправен усилитель тормозов, вакуумный шланг или контрольный клапан вакуумного усилителя, который нарушает герметичность системы.

Педаль тормоза имеет большой ход тогда, когда не отрегулированы барабанные тормоза, в системе присутствует воздух либо изношены тормозные колодки. Этот симптом очень опасен, так как в сложной ситуации торможение окажется неэффективным. Если педаль проваливается в пол, значит, изношен один из цилиндров или гидросистема разгерметизировалась. Это очень опасная ситуация.

Скрежет во время торможения свидетельствует об изношенной до металла колодке, трущейся о тормозной диск. Чтобы устранить этот дефект, нам нужно заменить колодки и расточить рабочую поверхность диска или заменить эту деталь. Если при торможении появляется свист или визг, значит, установлены некачественные колодки. Для устранения неисправности мы их просто заменяем или очищаем суппорт и наносим специальную смазку. Причиной такого явления еще может быть вибрация колодок и суппорта. В этом случае заменяем или растачиваем диски и затем полируем их.

Иногда торможение осуществляется неравномерно и не очень эффективно. Такое происходит при попадании на рабочую поверхность колодки тормозной жидкости или смазки. Эту проблему мы устраняем, ликвидировав протечку и заменив колодки. Если при торможении машина идет в сторону, скорее всего, плохо отрегулированы тормоза, вышел из строя один из цилиндров или тормозящие колодки загрязнены или замаслены. Возможная причина – неравномерный износ колодок или дисков.

Понятно, что любую неисправность нужно устранить. Что-то мы можем сделать самостоятельно, для устранения более сложных поломок нам придется обращаться к специалистам. Но в любом случае нужно сделать диагностику, и мы должны знать, как проверить главный тормозной цилиндр.

Принцип работы ГТЦ

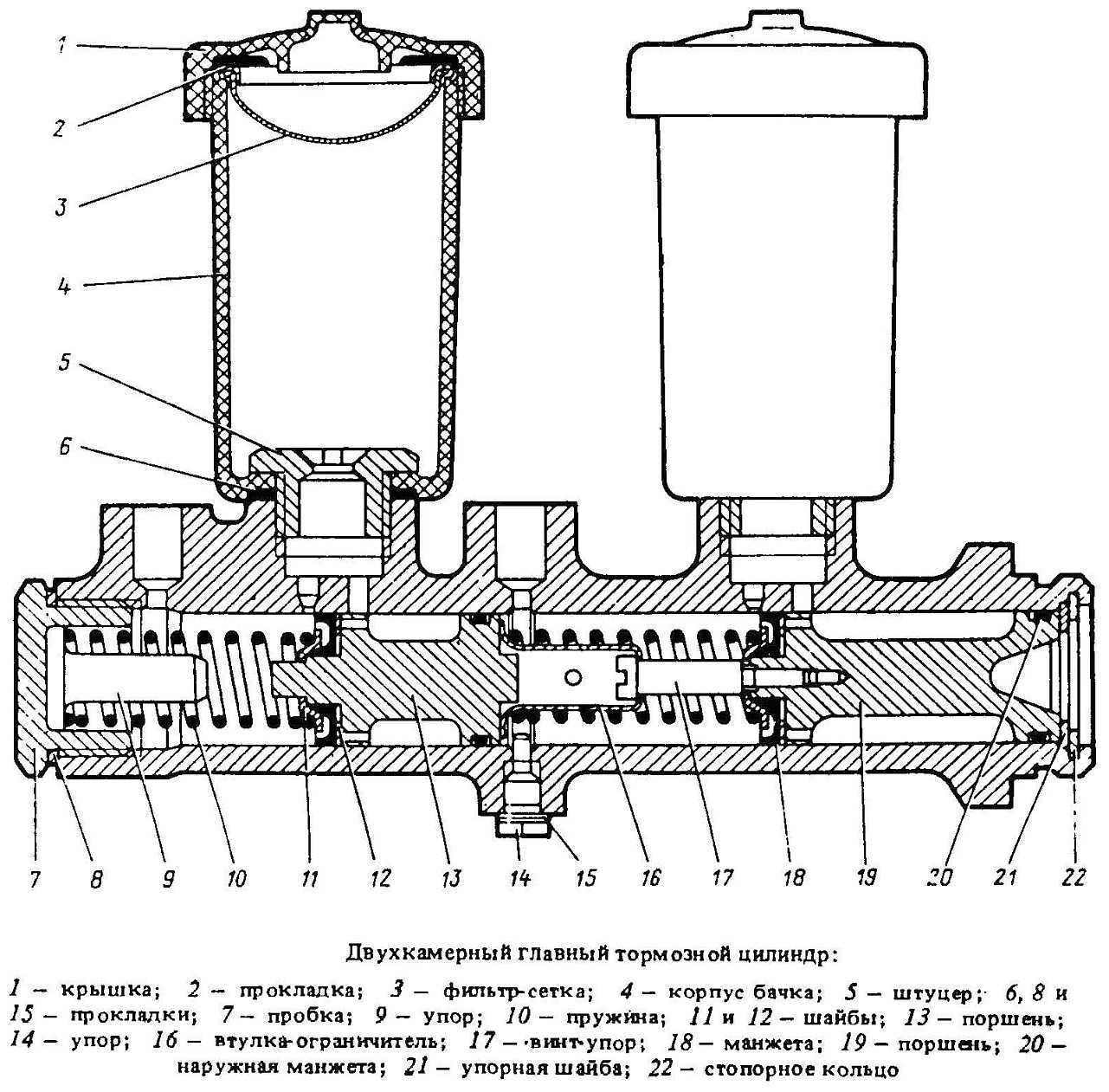

Современные автомобили оборудованы двухсекционным ГТЦ. Каждая из секций работает со своим гидравлическим контуром. На автомобилях с передним приводом каждый из контуров объединяет тормозную систему переднего и заднего противоположного колеса (переднее правое и заднее левое, переднее левое и заднее правое). Тормозная система автомобилей с задним приводом устроена по-другому. Один контур работает на передних колесах, второй – на задних.

Главный тормозной цилиндр устанавливается на крышке вакуумного усилителя. Запас жидкости заливают в двухсекционный бачок, расположенный над главным цилиндром и соединенный с ним через специальные отверстия. Бачок изготовлен из прозрачного материала, чтобы можно было визуально по контрольным меткам на стенках емкости определить ее уровень. Если уровень падает ниже нормы, специальный датчик передает сигнал на панель приборов, где загорается лампочка.

В корпусе главного цилиндра находятся два поршня, расположенные тандемом (друг за другом). Один из них установлен свободно, а в другой упирается шток вакуумного усилителя. Поршни уплотнены резиновыми манжетами. Две возвратные пружины возвращают поршни на исходную позицию и удерживают их в этом положении.

В момент торможения первый поршень толкается штоком вакуумного усилителя. Двигаясь по цилиндру, он закрывает компенсационное отверстие. В первом контуре увеличивается давление, под действием которого перемещается второй поршень. Во втором контуре тоже увеличивается давление. При движении поршней образуются пустоты, которые тормозная жидкость заполняет через перепускное отверстие. Каждый из поршней перемещается, пока не сработает возвратная пружина. В контурах давление поднимается до максимального уровня, что приводит в рабочее состояние механизмы системы.

Когда торможение заканчивается, пружины возвращают поршни в исходное положение. Давление в контуре выравнивается с атмосферным через компенсационное отверстие. При возвратном движении поршня тормозная жидкость через перепускное отверстие возвращается в бачок.

Диагностика и ремонт

Прежде чем проверить ГТЦ на работоспособность, убедитесь в отсутствии других неисправностей:

Осмотрите узлы колес с внутренней стороны на предмет протечки тормозной жидкости из рабочих цилиндров.
Проверьте целостность расширительного бачка и уровень жидкости в нем.
Заведите двигатель и на холостом ходу передавите патрубок отбора вакуума к усилителю. Если обороты двигателя заметно выросли, имеет место подсос воздуха и главный цилиндр, скорее всего, исправен.

Явный симптом, указывающий на поломку основного гидроцилиндра, – капли тормозной жидкости на корпусе. Обнаружив протекание, смело демонтируйте агрегат и разбирайте в поисках причины. Другие распространенная неполадка – перетекание жидкости сквозь уплотнители – диагностируется так:

Откройте крышку расширительной емкости и посадите на водительское место помощника.
Прислушиваясь к звукам в бачке, отдайте команду помощнику нажать педаль.
Если педаль идет легко, а в резервуаре слышится бульканье, туда поступает жидкость. Причина – изношенные манжеты неспособны создать давление в контурах, жидкость просачивается через неплотности и попадает в емкость.

Также на проблемы ГТЦ указывает заклинивание либо слишком малый ход педали. Сядьте за руль, нажмите ее несколько раз, и заведите мотор, удерживая педаль ногой. Если она провалилась до пола или не сдвинулась с места, разбирайте гидроцилиндр.

Чтобы произвести замену либо ремонт главного тормозного цилиндра, нужно снять агрегат с автомобиля. Работы ведутся в следующем порядке:

Откачайте жидкость из бачка шприцем. Если манжеты перепускают, надавите несколько раз педаль и отсосите поступившие излишки жидкости.
Снимите расширительный бачок.

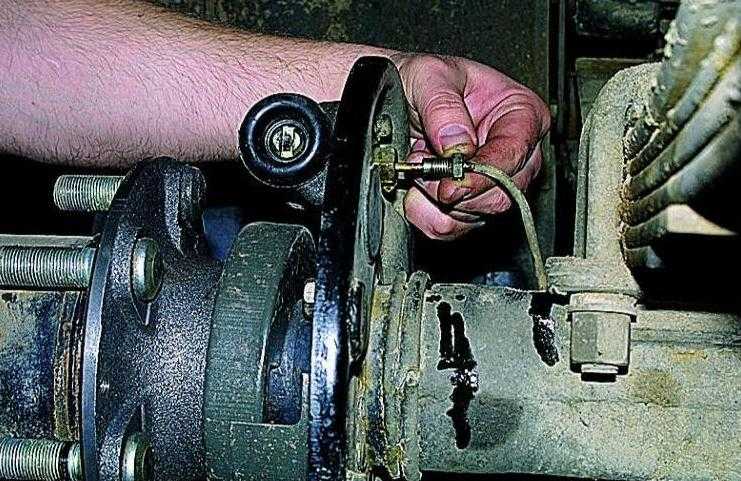

Опорожнять все тормозные контуры необязательно. Подставив небольшую емкость, отверните гайку первой трубки и аккуратно отведите ее в сторону, заткнув деревянной палочкой.
Повторите операцию со второй трубкой, открутите крепление фланца ГТЦ и снимите агрегат.

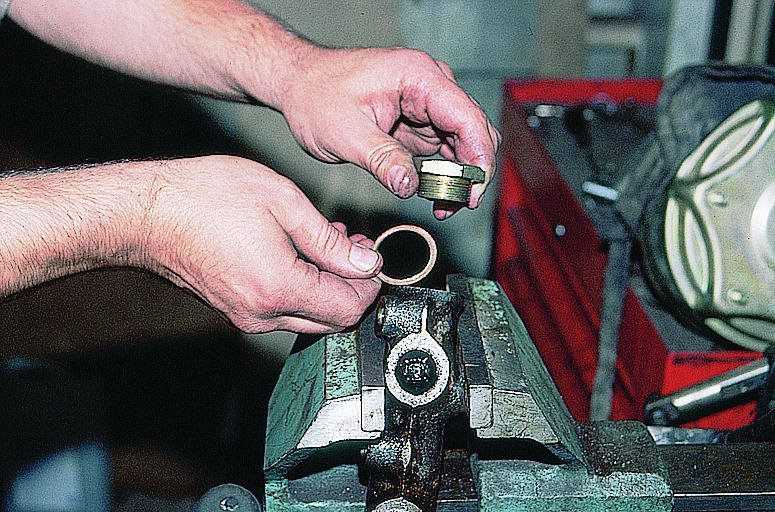

Дальнейшие действия зависят от конструкции главного цилиндра. Если элемент полностью разбирается, поменяйте резиновые уплотнители. В противном случае придется заменить поршни в сборе. Предварительно вымойте корпус и все отверстия спиртом, использовать бензин не допускается. После сборки долейте жидкость и прокачайте тормозную систему для удаления воздуха.

Описание и состав тормозной системы автомобиля ГАЗель Некст

Тормозная система автомобиля ГАЗель состоит из трех систем.

– рабочая система с двухконтурным раздельным приводом торможением осей, привод действует на тормозные механизмы всех колес;

– запасная тормозная система, функцию этой системы выполняет каждый контур рабочей тормозной системы;

– стояночная(ручная) тормозная, которая действует на задние тормозные механизмы колес.

Рабочая тормозная система.

На автомобилях газель, применяется гидравлический привод тормозов, действие которого проводится от нажатии на педаль 6 (см. рис. ниже). Состоит гидравлический привод из вакуумного усилителя 5 ((02047981911) фирмы «BOSCH» на некоторые автомобили устанавливается 0204802582) с главным тормозным цилиндром и бачком для тормозной жидкости, также регулятора давления, который устанавливается в приводе у задних тормозных механизмов. На автомобилях применяются передние тормозные механизмы дисковые, задние барабанного типа.

Сигнализатора аварийного уровня тормозной жидкости поплавкового типа и устанавливается в бачке 5 главного цилиндра.

Запасная тормозная система

Если произошла разгерметизация и утечка жидкости одного из рабочих контуров тормозной системы сразу загорается сигнализатор красного цвета на комбинации приборов 4(см.рис выше) данный сигнализатор включает поплавковый датчик который установлен в бачке.

Оставшийся рабочий(исправный) контур обеспечивает необходимое торможение автомобиля, в этом случае увеличивается ход педали тормоза и торможение автомобиля начинается уже после половины нажатия на педаль.

Ручная тормозная система

Стояночная(ручная) тормозная система на автомобиле ГАЗель имеет механический привод тормоза, действующий с помощью троса на барабанные тормоза задних колес автомобиля.

Привод ручного тормоза состоит из рычага 18(см.рис ниже), переднего 23 и двух задних тросов 24, которые соединяются между собой с помощью уравнителя 7 и крепятся на кронштейне, который приварен к поперечине рамы. Задние тросы ручного тормоза воздействуют на рычаги 1, которые в составе разжимных звеньев колодок задних колес.

При вытягивании рычага ручного тормоза 18 вверх колодки прижимаются к барабанам, при этом происходит торможение автомобиля. Фиксирование рычага 18 происходит при помощи механизма, состоящего из собачки и зубчатого сектора, который фиксирует положение рычага.

При включенном зажигание, загорается сигнализатор красным цветом на комбинации приборов.

Для отключения ручного тормоза нужно потянуть рычаг 18 вверх и нажать на кнопку не рукоятке, после переместить полностью рычаг вниз, сигнализатор на комбинации приборов при этом погаснет.
