Пошаговая инструкция по замене переднего и заднего датчика АБС БМВ Е39

1. Для замены переднего датчика ослабьте болты крепежа колеса, поддомкратьте и снимите его.

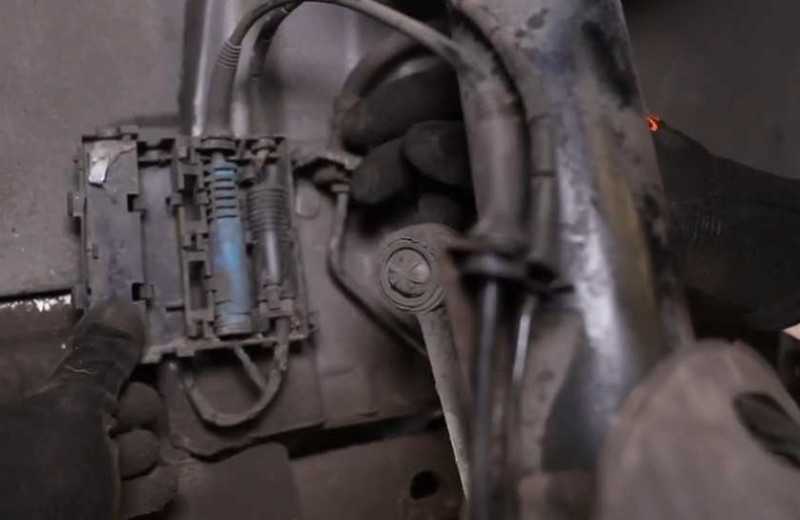

2. Очистите от грязи и от руки откройте крышку пластиковой коробки разъема датчика АБС.

3. Достаньте разъем и потянув в стороны разъедините его. Также достаньте провод из креплений на амортизаторе.

4. Очистите от грязи и обработайте болт крепежа датчика проникающей смазкой.

5. Открутите болт крепежа с помощью головки на десять и аккуратно поддев монтажным рычагом достаньте датчик из места посадки.

На заметку! Если датчик не выходит, то попробуйте еще раз пролить его проникающей смазкой и покачать в стороны с помощью пассатижей.

6. Очистите место посадки датчика от грязи и обработайте новый датчик по месту посадки многоцелевой смазкой, чтобы он не прикипел в дальнейшем.

7. Установите датчик на место и закрепите болтом. Усилие затяжки 7 Нм.

8. Сборку произведите в обратном порядке и обязательно обработайте разъем подключения смазкой для электроконтактов.

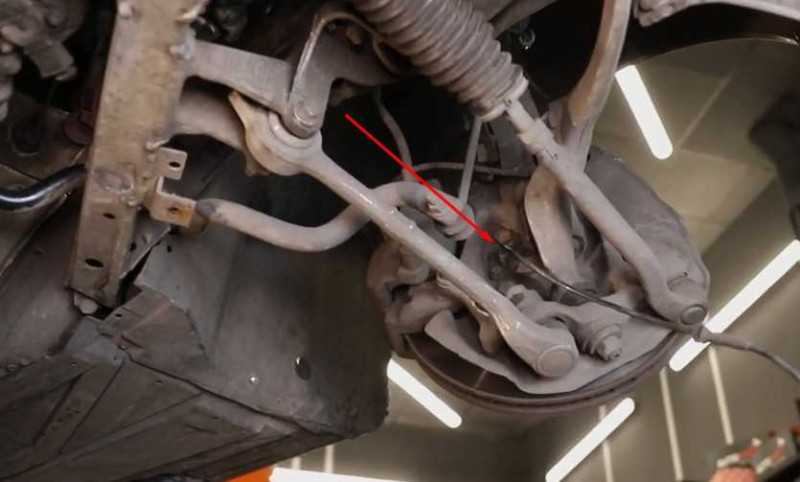

9. Для замены заднего датчика с начало снимите колесо.

10. По периметру открутите болты крепежа подкрылка под головку на десять, а также демонтируйте клипсы с помощью вилки

Обратите внимание, на клипсах сначала нужно достать серединку, затем основную часть

11. Отведите в сторону или снимите подкрылок полностью.

12. Достав из крепления, отсоедините разъем на датчик. Он такой же, как передний.

13. Вытяните провод датчика из креплений на кузове и верхнем рычаге.

14. Обработайте WD-40 и открутите болт крепежа датчика под головку на десять.

15. С помощью монтажного рычага подковырните и снимите датчик. Если датчик прикипел, покачивайте его пассатижами и проливайте проникающей смазкой. Через несколько минут таких манипуляций датчик выйдет.

16. Очистите место посадки датчика и обработайте многоцелевой смазкой место контакта с кулаком.

17. Установите датчик, закрутите болт крепления и производите обратную сборку. Усилие затяжки болта 7 Нм.

На заметку! Передний датчик в зависимости от дорестайл/рестайл может быть закреплен одним или двумя болтами под головку на десять.

Блоки реле и предохранители в салоне бмв е39

Блок предохранителей в бардачке

Он находится в вещевым ящиком (либо его называют бардачком). Что бы получить к нему доступ, надо открыть бардачок и повернуть крепления.

И сам блок опустится в низ. Выглядеть он будет примерно так.

1. Пинцет для предохранителей
2. Ваша актуальная схема по предохранителям (обычно на немецком языке)
3. Запасные предохранители (могут и не быть ;- ).

Обозначение

№	Расшифровка
1	30А Стеклоочиститель
2	30А Системы омывания стекол и фар
3	15А Звуковой сигнал
4	20А внутреннее освещение, освещение багажного отсека, система омывания стекол
5	20А Электродвигатель сдвигаемой / поднимаемой панели крыши
6	30А Электрический стеклоподъем­ник, система центрального запирания
7	20А Дополнительный вентилятор, прикуриватель.
8	25А Система ASC (автоматическая система контроля устойчивости)
9	15А Обогреваемые форсунки омывания стекол, система кондицио­нирования
10	30А Электропривод регулировки положения сиденья пассажира рядом с водителем
11	8А Система servotronic
12	5А
13	30А Электропривод регулировки положения рулевой колонки, сиденья водителя
14	5А Управление двигателем, проти­воугонная система
15	8А Диагностический разъем, управление двигателем, противоугон­ная система
16	5А Модуль системы освещения
17	10А Система ABS автомобиля с ди­зельным двигателем, система ASC, топливный насос
18	5А Щиток приборов
19	5А Система EDC электронная система контроля жесткости подвески), система PDC (система контроля дистанции при парковке)
20	8А Обогреваемое заднее стекло, системы отопления, кондиционирования, дополнительный вентилятор
21	5А Электропривод регулировки положения сиденья водителя, зеркало с затемнением, система открывания гаражной двери
22	30А Дополнительный вентилятор
23	10А Система отопления, стояночная система отопления
24	5А Освещение указателя позиции рычага выбора режима работы, щитка приборов
25	8А Многофункциональный дисплей (MID)
26	5А Стеклоочиститель
27	30А Электрический стекло подъемник, система центрального закрытия
28	30А Вентилятор системы отопления система кондиционирования
28	30А Электропривод регулировки положения наружного зеркала, электрический стекло подъемник, система центрального закрытия
30	25А Система ABS автомобиля с ди­зельным двигателем, система ABS автомобиля с бензиновым двигателем
31	10А Система ABS автомобиля с бен­зиновым двигателем, система ASC, топливный насос
32	15А Система обогрева сиденья
33	—
34	10А Система обогрева рулевого колеса
35	—
36	—
37	5А
38	5А Освещение указателя позиции рычага выбора режима работы, диагностический разъем, звуковой сигнал
39	8А Система надувной подушки безопасности, освещение отки­дываемого зеркала
40	5А Щиток приборов
41	5А Система надувной подушки безопасности, сигнал торможения, система поддержания постоянной скорости, модуль системы освещения
42	5А
43	5А Бортовой монитор, радио, телефон, насос омывателя заднего стекла, стекло очиститель заднего стекла
44	5А Многофункциональное рулевое колесо, дисплей , радио, телефон
45	8А Электропривод сматывающейся шторки заднего оконного стекла

Обозначение на русском

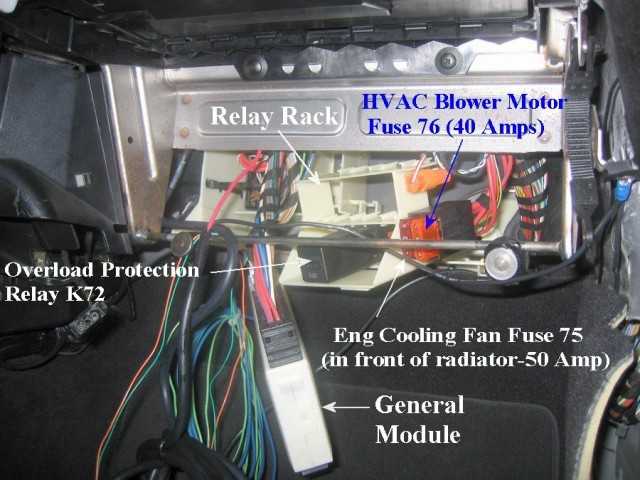

Блок реле за основным блоком

Находится в специальном белом пластиковом коробе. Для доступа надо снимать сам бардачок.

Общий вид разобранного вещевого ящика

Схема

Таблица с расшифровка

1	Реле 2 электродвигателя вентилятора конденсатора кондиционера (^03/98)
2	Реле насоса омывателя фар
3
4	Реле стартера
5	Реле электропривода сиденья/ реле регулятора рулевой колонки
6	Реле электродвигателя вентилятора отопителя
F75	(50A) Электродвигатель вентилятора конденсатора кондиционера, электродвигатель вентилятора системы охлаждения
F76	(40А) Блок управления электродвигателем вентилятора кондиционера/отопителя

Блок с плавкими предохранителями

Находится под пассажирским сиденьем, около порога. Для доступа надо поднять обшивку салона.

Фото – схема

Описание

F107	50A Реле насоса впрыска вторичного воздуха (AIR)
F108	50A Модуль управления ABS
F109	80A Реле управления двигателем (EC), отсек с блоком предохранителей (F4 & F5)
F110	80A Блок предохранителей – фасция 1 (F1-F12 и F22-F25)
F111	50A Замок зажигания
F112	80A Модуль управления лампами
F113	80A реле регулировки положения руля / рулевой колонки, блок предохранителей – фасция 1 (F27-F30), блок предохранителей-фасция 2 (F76), модуль управления лампами, блок предохранителей – фасция 1 (F13) – с поясничной опорой
F114	50A Замок зажигания, разъем для линии передачи данных (DLC)

Бмв е39 блоки реле и предохранители

В случае обнаружения поломки, на информационной панели загорается лампочка, а сама система перестает функционировать. Управление автомашиной в такой ситуации схема абс бмв е39, но при резком затормаживании, автомобиль будет себя веси.

Практически любой водитель БМВ Е39 может провести диагностику и устранение проблем в системе. Меры при загорании лампы ABS. После завода автомобиля начинается проверка системы АВС.

При этом лампа в салоне на торпеде загорается на 3 секунды. После пройденного времени лампочка тухнет.

В случае, если индикатор не потух, следует выполнить следующие действия: Если машина двигалась, её следует остановить и заглушить мотор. Должно пройти 3 минуты. После снова завести машину.

Следует проверить напряжение в аккумуляторе — Надо проверить клеммы и силовые провода. Просмотреть все схема абс бмв е39, которые идут к датчикам на колесах. В случае, продолжения работы лампочки, следует обратиться к профессионалам сервисного обслуживания БМВ для диагностики. При помощи специального электронного устройства считывается информация с блока и определяется точка проблемы.

Симптомы повреждения блока АБС. Чтобы понять, что с блоком АБС Е39 проблема, можно заметить иное поведение автомобиля: Нет связи с датчиками на колесах. Установка новых датчиков не решает данную проблему.

Порядок разрушения блока по датчикам: Перестает работать спидометр.

BMW 5 (E39) 1996-2001 Схемы электрооборудования

В итоге, этот блок всегда греется и со временем от старости пайки схема абс бмв е39 блоке начинают отпаиваться. Так случилось и у. Проездил с этой ошибкой около полугода, но скоро зима, надо было ее решать. Съездил схема абс бмв е39 диагностику, где подтвердилось, что это именно этот блок, а не насосы, датчики на колесах и датчик положения руля эти элементы завязаны в систему стабилизации.

Погуглив узнаем сколько стоит этот самый блок: DSC новый, оригинал 34 52 634 52 2 — 98 р. DSC новый, отремонтированный на заводе 34 52 6 — 67 р. Диагностику АБС следует начать с проверки датчиков числа оборотов Сняв датчик АБС, отсоедините разъём он находится в верхней части крыла.

Прежде чем проверять датчик, убедитесь в целостности проводов. Если есть повреждения, то можно заменить провода

В этом случае важно, чтобы длина проводов осталась прежней, а электрическое сопротивление датчика не изменилось. Если вы не совсем понимаете, о чём речь, то лучше обратиться к специалисту по радиоэлектронике

Рабочий датчик должен иметь сопротивление в пределах 0,9—1,3 кОм. Ремонт электронного блока ABS своими руками Для БМВ Е39 до рестайлинга проблем с электронной частью АБС практически не возникает, а вот антиблокировочная схема абс бмв е39 на моделях с года выпуска более капризная из-за неудачного размещения блока управления под капотом возле двигателя. Гидроэлектронный блок с автомобиля после года можно попробовать реанимировать своими силами.

Для этого пригодятся навыки работы с паяльником.

Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора. Часто теряется контакт именно в них из-за частых перепадов температуры и вибрации.

Как устранить этот дефект, рассмотрим ниже.

Больное место электронного блока управления — это проводники, соединяющие разъём и плату прибора Порядок ремонта блока АБС в БМВ Е39 после рестайлинга Со снятого блока срезаем крышку. Это можно сделать с помощью острого ножа или полотна схема абс бмв е39 ножовки.

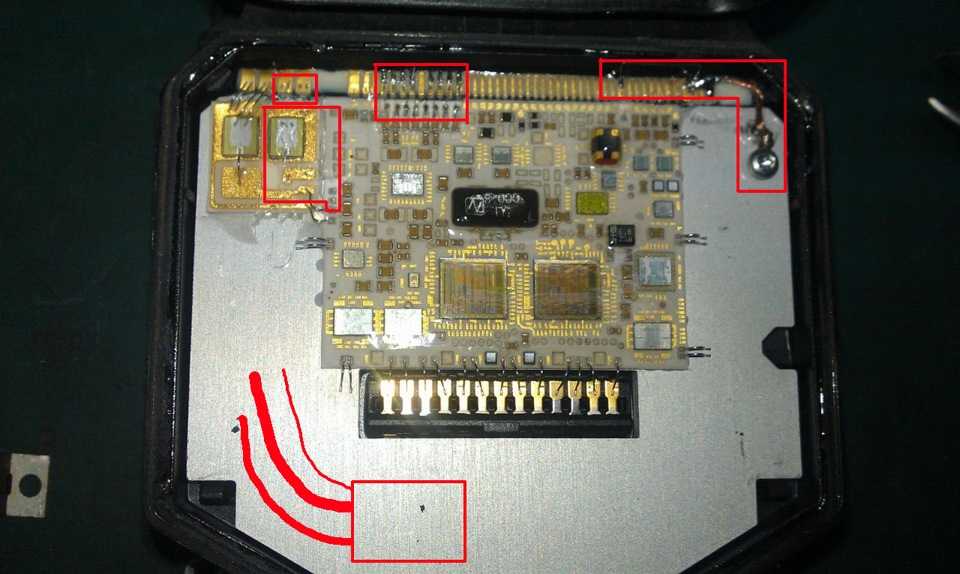

Аккуратно удаляем защитный слой с края платы. Им залита вся поверхность. Снимать полностью слой нет необходимости. Надо получить доступ к проводникам из алюминия от платы к разъёму.

Взяв в руки иголку, аккуратно проверяем контакт.

Порядок ремонта блока АБС в БМВ Е39 после рестайлинга

1. Со снятого блока срезаем крышку. Это можно сделать с помощью острого ножа или полотна от ножовки.
2. Аккуратно удаляем защитный слой с края платы. Им залита вся поверхность. Снимать полностью слой нет необходимости. Надо получить доступ к проводникам из алюминия от платы к разъёму. Взяв в руки иголку, аккуратно проверяем контакт. Для этого достаточно ткнуть иглой в проводник.
3. С помощью пинцета удаляем проводник, который не имеет контакта. Вместо него припаиваем новый. Лучше брать тонкий медный провод. Отлично подойдёт провод из неработающего шнура зарядки мобильного телефона. Наверняка такой найдётся дома у многих.
4. Проверяем остальные проводники. К разъёму идёт 16 проводников. Если существует обрыв – перепаиваем контакт.
5. Устанавливаем крышку на герметик. Монтируем блок в автомобиль. Подключаем гидравлические трубки и разъёмы датчиков.

Если в блок управления уже залезали «знатоки», то отремонтировать его будет практически невозможно. Лучше сразу искать замену. Покупать блок АБС на разборке не рекомендуется. Он может иметь дефекты, которые могут проявиться позже.

Ездить без ABS можно, но помните, что антиблокировочная система – это элемент безопасности автомобиля. Берегите себя и окружающих.

Диагностика и ремонт системы ABS BMW E39 своими руками

Автомобиль БМВ Е39, как и большинство современных авто, оборудован системой антиблокировки (ABS). Её основная задача – препятствовать полной блокировке колёс при торможении в экстренной ситуации. Антиблокировочная система повышает управляемость автомобилем при резком нажатии на педаль тормоза, особенно на поворотах и во время гололёда. В состав АБС входят следующие компоненты: гидроэлектронный блок управления, лампа сигнализации неисправности системы, расположенная на приборной панели, и датчики на колёсах автомобиля.

Основная задача ABS – препятствовать полной блокировке колёс при торможении в экстренной ситуации

Электронный прибор, размещённый в блоке управления, следит за наличием дефектов в системе. Если такие есть, то загорается индикатор неисправности и система отключается. При этом управлять автомобилем можно, но при торможении он ведёт себя так, как будто антиблокировочной системы нет. Проверку и ремонт блока АБС, в том числе и замену датчиков своими руками, может выполнить практически каждый владелец БМВ Е39. Но есть отличия в моделях до и после рестайлинга.

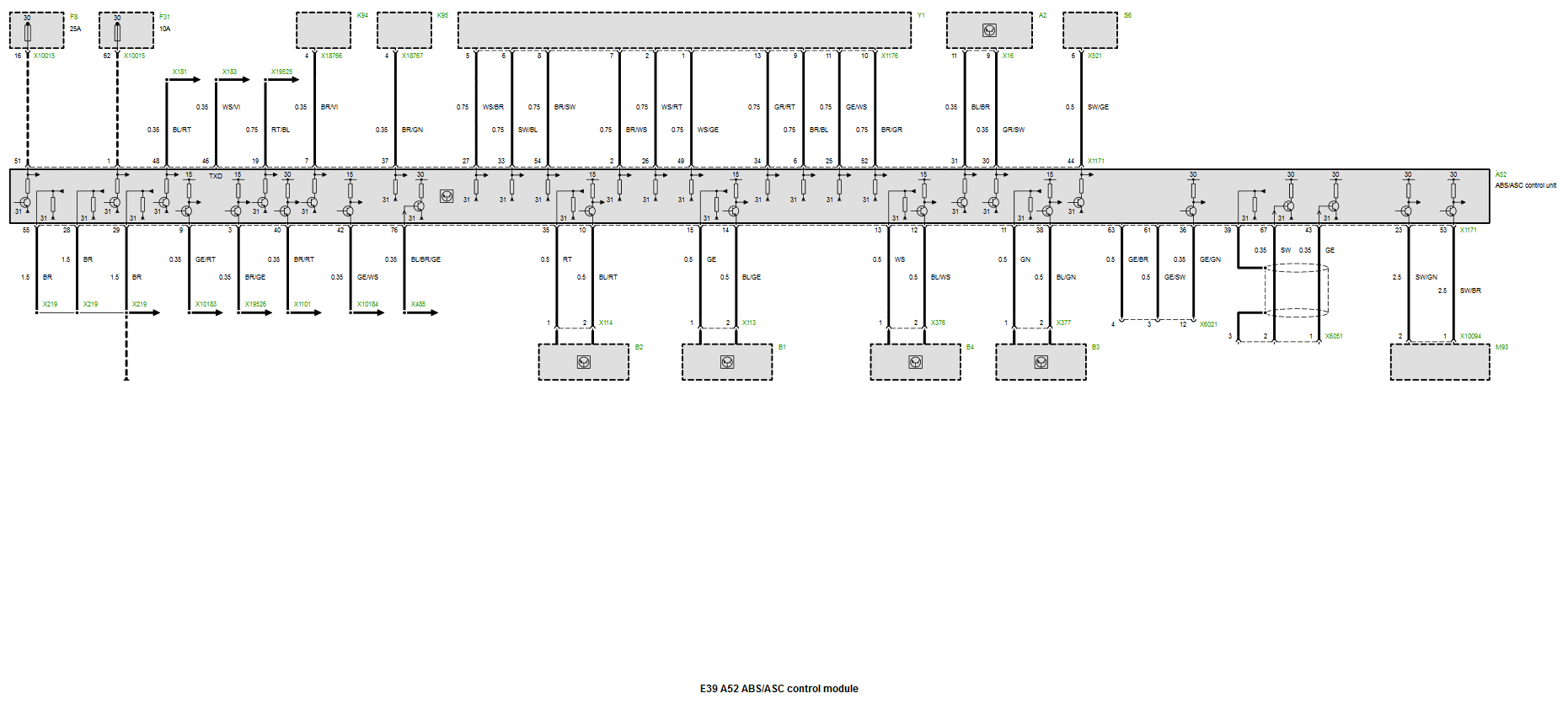

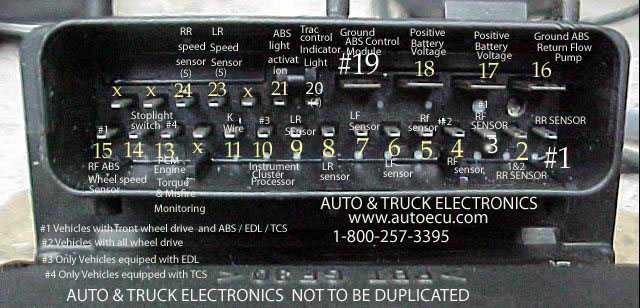

Система антиблокировки тормозов и разъем блока управления ABS. Все модели BMW 5 (E39)

Система антиблокировки тормозов и разъем блока управления ABS. Все модели

Пояснения к схеме

A5 Комбинация приборов

A16 Блок управления ABS

A35 Электронный модуль управления (ECM)

A57 Электронный блок управления трансмиссией (TCM)

A63 Блок управления кондиционера воздуха

A162 Электронный блок управления противоугонной системой (иммобилизатором)

B19 Датчик левого переднего колеса

B20 Датчик правого переднего колеса

B21 Датчик левого заднего колеса

B22 Датчик правого заднего колеса

B24 Датчик температуры охлаждающей жидкости (ECT)

B25 Датчик температуры всасываемого воздуха (IAT)

B30 Измеритель массы воздуха (MAF)

B54 Датчик положения коленчатого вала (CKP)

B69 Датчик детонации

B72 Подогреваемый кислородный датчик

B132 Датчик положения распределительного вала (CMP),

B147 Датчик положения дроссельной заслонки (TPS)

F Предохранитель

G1 Генератор

H17 Контрольная лампа уровня тормозной жидкости

H29 Контрольная лампа ABS

H99 Контрольная лампа антипробуксовочной системы

K20 Реле топливного насоса

K38

Системное реле ABS

K46 Управляющее реле двигателя

K100 Реле насоса ABS

K143 Реле муфты компрессора кондиционера воздуха

M12 Топливный насос

M61 Насос ABS

M89 Двигатель привода дроссельной заслонки

R87 Резистор сигнала зажигания

S13 Датчик-выключатель стоп-сигнала

S35 Выключатель контрольной лампы ручного тормоза

S63 Датчик-выключатель давления хладагента кондиционера воздуха

S212 Главный выключатель управления антипробуксовочной системой

T1 Катушка зажигания

X1 Диагностический разъем DLC

Y3 Инжектор

Y22 Гидравлический модулятор ABS

Y81 Исполнительное устройство привода распределительного вала

Y99 Клапан управления воздухом холостого хода (IAC)

Y104 Клапан продувки угольного адсорбера системы EVAP

Y141 Электромагнит управления выхлопными газами

15 Положение ON замка зажигания

30 “+” батареи
