Ваз 2110, как устроена печка на автомобиле, причины поломки

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Радиатор.
Распределитель воздуха.
Блок СУАО.
Потолочный датчик.
Рукоятка.
Заслонка.
Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

Датчик определяет температуру в салоне автомобиля;
Эти данные отправляются в блок СУАО;
Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
Таким образом происходит контроль температуры в салоне;
Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Закрепление печки на автомобиле

При подключении печки на автомобиле ВАЗ 2110 напрямую необходимо также обеспечить ее надежное закрепление. Это позволит избежать возможных проблем и неполадок во время эксплуатации.

В первую очередь, необходимо установить печку в соответствующем месте под капотом автомобиля

Для этого важно правильно подобрать место установки, где печка будет находиться вдали от горячих деталей двигателя и не будет мешать ее работе

После выбора места установки печки следует приступить к ее закреплению. Для этого можно использовать специальные крепежные элементы, например, крепежные стяжки или болты. Они должны обеспечить надежное закрепление отопительного прибора на автомобиле.

Важно также грамотно расположить провода и шланги, которые идут от печки. Они не должны мешать работе других систем автомобиля, а также обеспечивать свободу движения

Рекомендуется заранее продумать их маршрут и прокладку.

Наконец, после установки и закрепления печки следует проверить ее работу. Для этого необходимо подключить ее к питанию и убедиться, что она функционирует корректно и эффективно. При необходимости можно внести коррективы в установку или закрепление печки, чтобы обеспечить ее нормальную работу.

Проверка проводки в подкапотном пространстве

Для дальнейшей диагностики потребуется снять все пластиковые накладки в задней части моторного отсека под лобовым стеклом. Делать это нужно аккуратно, а болтики и саморезы, удерживающие различные элементы складывать в разные емкости, чтобы не запутаться при обратной установке.

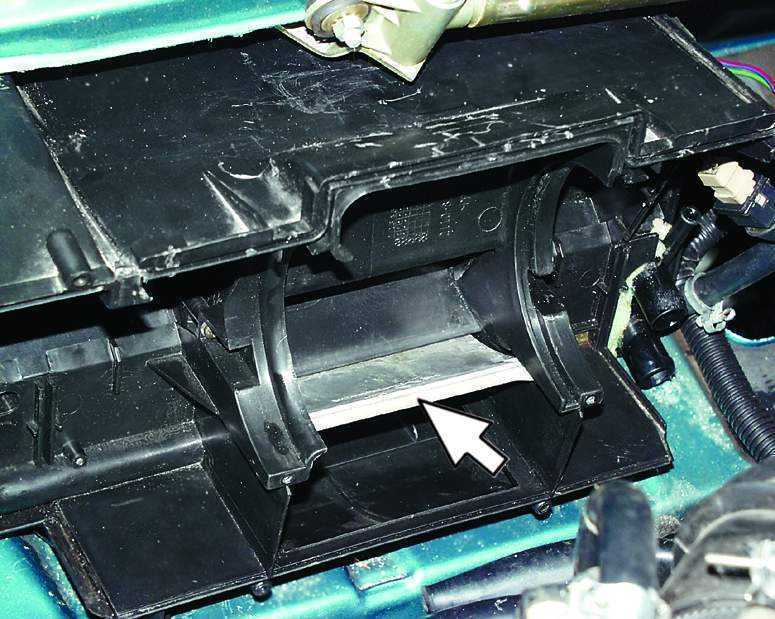

В открывшемся пространстве можно увидеть воздухозаборник печки, который должен быть закрыт фильтром. Если фильтра нет, его хорошо заменит плотная ткань типа войлока. При открытом воздухозаборнике в него попадает листва, пыль или грязь, результат – холодная печка ВАЗ 2110. Еще одна проблема при забитом воздуховоде – перегорание дополнительного резистора, который охлаждается холодным воздухом. Фильтр нужно периодически чистить.

Справа от электродвигателя находится разъем, через который он подключается к блоку управления. На него подводится красный провод, а отходит голубой. Для проверки нужно подключить блок управления к колодке, установить указатель на цифру 3 (крайнее правое положение), чтобы исключить из цепи регулирующее сопротивление и включить зажигание.

Контакт контрольки вводится в разъем голубого провода, если она загорается, значит, контакт между блоком управления и электродвигателем нормальный. В противном случае – требуется осмотреть проводку и найти место разрыва. Сам разъем в профилактических целях рекомендуется разъединить, обработать смазкой WD-40 и снова соединить.

От корпуса электродвигателя должен отходить провод массы, присоединяемый к кузову автомобиля. Чаще именно он отрывается или окисляется контакт в месте крепления, что приводит к разрыву цепи. Этот провод нужно зачистить, сделать петлю и снова присоединить к кузову, обеспечивая плотный контакт.

После устранения неисправности печки проверяем её работу. Сделать это очень просто – из салона при включенном зажигании необходимо включить блок управления отопителем, проверить, как он гонит воздух на всех режимах, включая автоматический и все 3 скорости.

Только после этого можно приступить к сборке. Устанавливается штатный или самодельный фильтр на воздухозаборник печки. Пластиковые элементы в моторном отсеке аккуратно монтируются на место. Монтируется блок управления, колодка предохранителей ставится на место и закрывается крышкой.

Таким образом, каждый может убедиться, что, если в печке ВАЗ 2110 и других моделях этого семейства не работает скорость – это не приговор. При наличии минимальных навыков, простого инструмента и приспособлений, часть из которых можно изготовить самостоятельно, например, контрольку, многие проблемы можно решить самим.

Причин, по которым отопитель стал работать хуже или не работает совершенно, может быть множество и не все можно устранить самостоятельно. Например, при выходе из строя радиатора печки лучше обратиться к профессионалам, поскольку работа требует серьезных навыков и оборудования. А с мелкими проблемами типа неработающего электродвигателя владелец вполне может разобраться самостоятельно в своем гараже.

20.2.8. Система отопления и вентиляции автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

На автомобилях «десятого» семейства с двигателями ВАЗ-21114 и ВАЗ-21124 устанавливается корпус отопителя нового образца с другими точками крепления к кузову и измененным расположением электродвигателя вентилятора. Также применена другая схема подвода жидкости к радиатору отопителя.

В схеме включения электродвигателя вентилятора отопителя применен дополнительный резистор нового образца, снабженный встроенным предохранителем.

…бывает как трех-, так и четырехконтактным (показан четырехконтактный узел) – соответственно для трех- и четырехпозиционного переключателя

Для диагностики системы отопления и вентиляции ее контроллер соединен с колодкой диагностики системы управления двигателем.

Теперь проверить работу системы отопления и вентиляции можно с помощью диагностического прибора.

В салоне автомобиля могут устанавливаться центральные сопла вентиляции с горизонтальным движением рукоятки регулировки потоков воздуха.

Автомобиль может быть оборудован системой рециркуляции воздуха в салоне. Если система рециркуляции не установлена, автомобиль оборудуется фильтром очистки воздуха, поступающего в систему вентиляции и отопления салона.

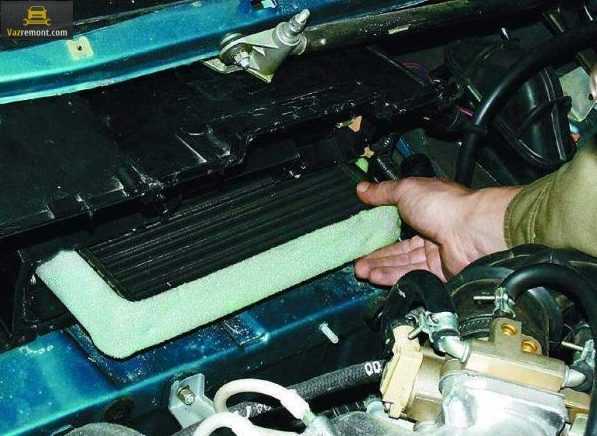

Замена фильтра очистки воздуха, поступающего в систему вентиляции и отопления салона

Не отсоединяя шланг омывателя, снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна ) и отводим ее в сторону (для наглядности капот автомобиля снят).

Крестообразной отверткой отворачиваем четыре самореза…

Сливаем охлаждающую жидкость (см. Замена охлаждающей жидкости ).
Снимаем облицовку ветрового окна (см. Снятие облицовки и накладки ветрового окна ), правую часть шумоизоляционной обивки (см. Снятие облицовки и накладки ветрового окна ) и дроссельный узел (см. Снятие дроссельного узла ).
Ослабляем крепление впускного трубопровода: колпачковые гайки верхнего крепления отворачиваем полностью, а два болта и три гайки нижнего крепления отворачиваем не до конца.
Ослабляем затяжку самореза крепления направляющей трубки щупа-указателя уровня масла и приподнимаем трубку, так чтобы скоба ее крепления вышла из зацепления с саморезом.
Снимаем катушку зажигания первого цилиндра.

Разъединяем (можно разрезать) хомут крепления колодки проводов питания электродвигателя отопителя и проводов дополнительного резистора.

Разъединяем колодку проводов питания электродвигателя отопителя.

Отсоединяем колодку проводов от разъема дополнительного резистора.

Крестообразной отверткой ослабляем затяжку хомута…

…и отсоединяем от верхнего патрубка радиатора отопителя подводящий шланг.

Тем же инструментом ослабляем затяжку хомута…

…и отсоединяем от нижнего патрубка отводящий шланг (он меньшего диаметра, чем подводящий).

Пароотводящий шланг от радиатора отопителя не отсоединяем, т. к. хомут его крепления труднодоступен. Проще отсоединить этот шланг от патрубка расширительного бачка (см. Снятие расширительного бачка ) и снять корпус отопителя вместе со шлангом.

Выводим пароотводящий шланг из хомута на штанге очистителя ветрового стекла.

Отсоединяем от микромотор-редуктора привода заслонки колодку проводов питания.

Отсоединяем колодку проводов от датчика положения заслонки.

Головкой «на 10» с удлинителем отворачиваем гайку верхнего крепления корпуса отопителя к кузову в правой части моторного отсека.

Головкой или ключом «на 8» отворачиваем саморез верхнего крепления корпуса отопителя, расположенный рядом с креплением штанги привода очистителя ветрового стекла.

Отворачиваем гайку верхнего крепления теплозащитного щитка чехла рулевой рейки.

Высокой головкой «на 10» с удлинителем отворачиваем две гайки нижнего крепления корпуса отопителя (показаны стрелками).

Вынимаем корпус отопителя из моторного отсека автомобиля.

Ремонт печки на ВАЗ-2110

Перед тем как проводить ремонт, нужно понять, какая деталь вышла из строя. Для начала проверим контроллер системы автоматического управления отоплением. Для этого:

При помощи мультиметра замеряем напряжение на розовом и коричневом проводах.
Изменяя положение ручки температуры, должно меняться напряжение. Если этого не происходит, то контроллер неисправен.

После проведения данных операций можно определить, нормально работает контроллер системы автоматического управления отоплением или нет. Если проблема в нем, то его следует заменить на новый. Если он исправен, то нужно проверить остальные детали. Теперь проверим заслонки. Их всего две: одна регулирует подачу холодного воздуха, другая – теплого. Для того чтобы их проверить, нужно:

Снять дефлектор в центральной панели.
Пошевелить заслонками рукой. Если при закрывании они закрываются не полностью, то их следует заменить.

Также проблема может быть в том, что заслонки поржавели. В зависимости от того, какого года выпуска ваш автомобиль, заслонки бывают либо пластиковыми, либо металлическими. Также проблема с заслонками может быть из-за температурного датчика. Для того чтобы проверить на работоспособность датчик температуры, нужно:

Изменить показания температуры на приборной панели автомобиля. Датчик находится недалеко от осветительного плафона вверху автомобиля. Если температура изменяется только в максимальном или минимальном положениях рычага, то проблема в датчике температуры, из-за чего его следует заменить на новый.
Если температура изменяется постепенно, при малейшем передвижении рычага, значит, с датчиком температуры все в порядке.

Также причиной поломки печки может быть неисправность в работе моторедуктора. Если печка выдает лишь холодный воздух, то, вероятнее всего, проблема именно в моторедукторе. В таком случае его следует заменить на новый, желательно не пластиковый, а алюминиевый. Для того чтобы произвести замену моторедуктора, следует:

Снять дворники и жабо.
Отодвигаем жабо и отверткой выкручиваем три самореза.
Отсоединяем провода.
Снимаем старый моторедуктор и подключаем новый.
Проводим сборку в обратном порядке.

Как видите, при поломке печки в автомобиле вовсе не обязательно вести его в сервисный центр, ведь можно легко определить проблему в домашних условиях и произвести ремонт печки, замену некоторых ее деталей своими руками при помощи подручных средств.

Источники

Самостоятельный ремонт печки Ваз 2110

Регулировка температуры в салоне транспортного средства производится посредством использования заслонки печки ВАЗ-2110, которая нередко выходит из строя. Рассмотрим подробно, как осуществить ремонт и замену заслонки отопителя ВАЗ-2110 своими руками, а так же других элементов отопительной системы

Регулировка заслонки печки Ваз 2110 – пошаговая инструкция

Для того, чтобы отрегулировать заслонку печки Ваз 2110 – 2112 выполняем следующие действия:

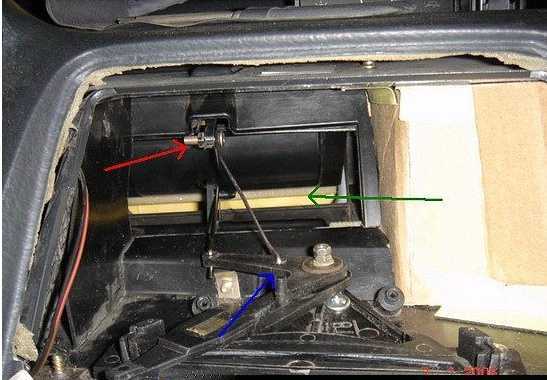

Регулировочный узел управления заслонками старого образца с вертикальным расположением рычажка.
Тяга заслонки «в ноги» — «в грудь».
Место крепления тяги заслонки «в грудь»-«на стекло».
Кончик тяги пришлось откусить бокорезами, т.к. он упирался в корпус при положении рычажка «в ноги».
Так выглядит управление заслонками нового образца с горизонтальным расположением рычажка.
Нерегулируемая тяга.
Направление движения отвертки для отжимания четырех фиксаторов в блоке заслонок нового образца.

Как заменить вентилятор печки Ваз 2110 – пошаговая инструкция

Для того, чтобы заменить моторчик печки Ваз 2110 – 2112 выполните следующее:

Первым делом до моторчика добраться будет нужно, он скрывается под накладкой которая под лобовым стеклом располагается, а внутри этой накладки, моторчик ещё в кожух помещён, поэтому не мало снять декоративных элементов придётся, более подробно как это всё осуществить, описано в статье под названием: «Замена салонного фильтра на ВАЗ 2110» и кстати, накладку которая под лобовым стеклом находится снять не получиться, не сняв щётки, а когда Вы её уже поднимать будете, обратите внимание под ней будет находится тройник (Место где он расположен смотрите на большом фото), отсоедините от него шланг который внизу подсоединяется (см. маленькое фото) и накладка после чего может быть снята с автомобиля

Идем далее, как только все элементы которые препятствуют доступу к кожуху в котором располагается моторчик будут сняты, разыщите провода идущие от мотора, а если быть точнее то один провод “Плюс” и один провод “Минус”, так вот минус (Указан зелёной стрелкой) закреплён на гайке (Указана синий стрелкой), Вы её отверните, а вот плюс (Указан жёлтой стрелкой) соединяется с другим проводом посредством колодки проводов и разъёма (см. маленькое фото), их между собой разъёдините.
Потом подденьте при помощи плоской отвёртки четыре фиксатора (Они указаны стрелками) которые скрепляют между собой два кожуха, на одном из которых моторчик печки закреплён, все фиксаторы которые будут поломаны во время их снятия, обязательно поменяйте на новые, при обратной сборки, рекомендуется все фиксаторы до одного устанавливать на свои места, чтобы исключить перемещение корпусов между собой.
И в завершение, выкрутите все винты которые кожухи между собой скрепляют, данных винтов всего примерно 8 или 10 (Можем ошибаться), когда они все будут выкручены, корпуса можно будет разъединить (см. маленькое фото), но только запоминайте куда какие винты закручиваются, потому что они имеют разную длину и длинные Вы не сможете завернуть туда где короткие должны располагаться и наоборот.

Замена предохранителя печки Ваз 2110 (инструкция)

Для того, чтобы заменить предохранитель печки Ваз 2110 выполните следующие действия:

Выключаем зажигание и извлекаем предохранитель F18. Для этого на монтажном блоке конструкторы предусмотрели место для специальных щипцов, которыми удобно вынимать крепко сидящие предохранители.
Оцениваем состояние легкоплавкой нити. Удобнее всего работать с предохранителями в прозрачном корпусе. Если есть сомнения – проверяем целостность плавкой вставки. Для этого проверяем на короткое замыкание предохранитель контролькой или мультиметром.
Если предохранитель перегорел, заменяем его.

Устройство печки Ваз 2110 – 2112

Периодические неполадки в работе системы отопления для ВАЗ 2110 — вещь обыденная и распространенная. Потому владельцам этой модели от российского автопроизодителя то и дело приходится копаться в собственном гараже или отправлять авто на ремонт к специалистам со станций технического обслуживания.

Чтобы разобраться в том, как именно проводить ремонтные и профилактические мероприятия, для начала нужно ознакомиться со схемой печки, ее составными элементами.

Элемент	Особенности
Электродвигатель	На нем крепится вентилятор. Оба элемента способствуют нагнетанию подогретого воздуха внутрь салона
Радиатор	На этом компоненте основана вся работа системы отопления. Убери радиатор, и отопитель работать не сможет. Интересно, на печке нового образца отсутствует кран, который перекрывал поток охлаждающей жидкости через радиатор. В устройствах старого образца кран присутствует. Кран убрали для того, чтобы избежать протечек, которые были распространены на старых печках. Плюс от крана избавились ради более быстрого и эффективного нагрева салона. Хотя многие владельцы новых десяток с этим решением не согласны, потому при ремонте устанавливают на печку кран
Заслонки	В общей сложности печка их имеет три штуки. Первая отвечает за рециркуляцию воздухозаборника, вторая — за открытие и закрытие канала отопителя, а третья предназначена для управления и считается самой главной
Резистор	Данный элемент отвечает за скорость обдува салона горячим воздухом

Все элементы, включая дополнительные клапаны, щитки, штуцеры, объединены в единый блок. Он, заключенный в корпус, располагается в подкапотном пространстве недалеко от приборной панели.

Схема отопителя ваз 2110 нового образца

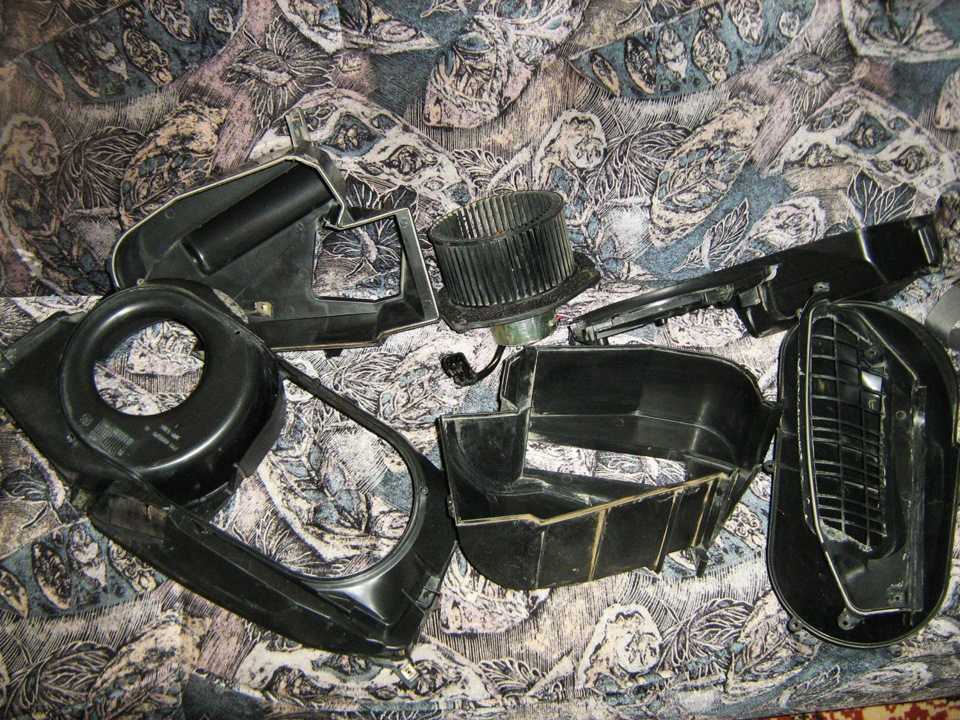

Решился на замену печки старого образца на более новую, которая ставилась с завода на автомобили после 2003 года выпуска.

Плюсы:-Обновленный конструктив, отсюда более удобное обслуживание.-Более сильный поток воздуха.-Судя по отзывам после установки новой печки в салоне стало заметно теплее, если сравнивать со старым вариантом (до 2003г).

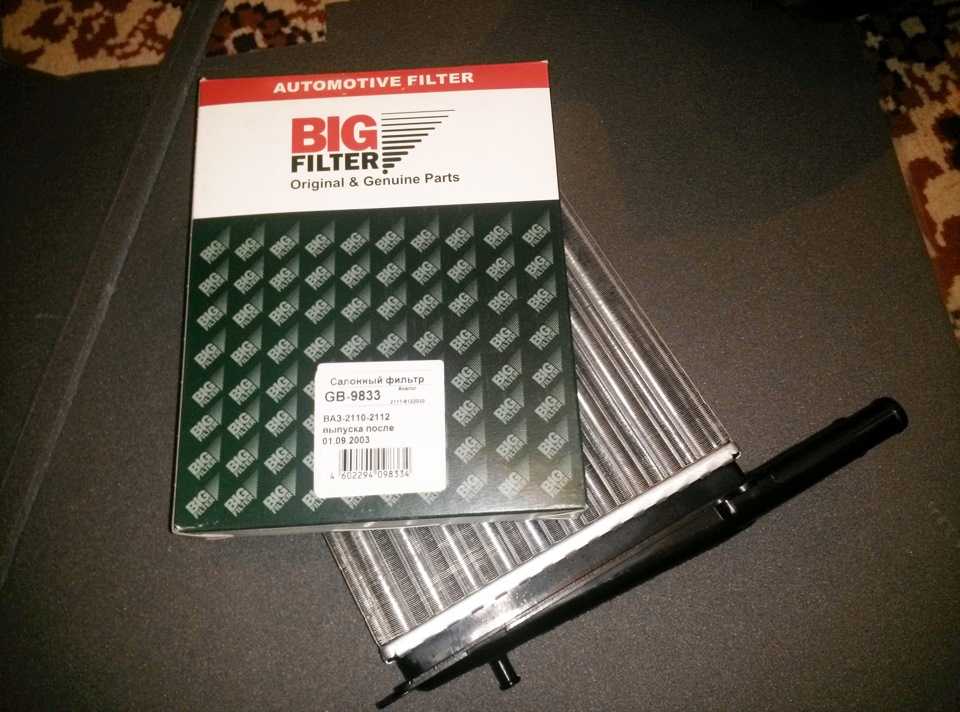

Агрегат купил не новый (с Приоры 2008 года), поэтому сразу все проверил, нужно помыть почистить и при необходимости заменить расходники.

3)Дополнительная проклейка.Примерил новый фильтр увидел две щели и решил доклеить уплотнитель. Сделал полосу пошире.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

радиатор;
устройство, распределяющее воздушные потоки;
блок СУАО;
потолочный датчик;
рукоятка;
заслонка;
моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Принцип работы отопителя печки на ВАЗ 2110 2111 2112

На ВАЗ 2110, 2111, 2112 кран отопителя отсутствует. Управление температурой в салоне осуществляется за счет воздушной заслонки, которая регулирует поток горячего воздуха в салон. Тосол поступает в печку и летом, из-за этого некоторые автолюбители дополнительно ставят кран для перекрытия подачи тосола в летний период эксплуатации. Система управления отопителем ВАЗ-2110 автоматическая, температура поддерживается с точностью до 2-х градусов Цельсия. Кроме того, управлять воздушной заслонкой предпочтительнее, чем краном (он может закисать или заклинивать).

Поступающий в салон воздух при необходимости подогревается, проходя через радиатор отопителя, и распределяется в соответствии с положением рукоятки управления потоками воздуха. Основная часть воздуха направляется на ветровое стекло и — через перекрываемые заслонками дефлекторы — к боковым стеклам и в центральную часть салона. Также воздух подается к ногам водителя и сидящего впереди пассажира через две пары дефлекторов (одна пара — на уровне коленей, другая — у пола) и к ногам задних пассажиров через накладку на тоннеле пола и два воздуховода под передними сиденьями.

Для ускорения прогрева салона и предотвращения поступления в салон наружного воздуха (при пересечении загазованных, задымленных, запыленных участков дороги) служит система рециркуляции воздуха. При утапливании кнопки рециркуляции (на панели приборов) открывается электропневмоклапан, и под действием разрежения во впускном трубопроводе заслонка системы рециркуляции перекрывает доступ наружного воздуха в салон автомобиля. Таким образом, работа системы рециркуляции возможна, только при работающем двигателе. При этом, если вентилятор включен, воздух в салоне продолжает циркулировать, проходя по воздуховодам отопителя.

Вентилятор имеет три режима работы: малая скорость, средняя и автоматический ее выбор (определяется блоком управления). Электродвигатель вентилятора — коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Потребляемая сила тока при максимальной частоте вращения — 14 А.

В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (максимальная скорость) или через дополнительный резистор. Последний имеет две спирали сопротивлением 0,23 Ом и 0,82 Ом. Если в цепь включены обе спирали, вентилятор вращается на малой скорости, если только одна (0,23 Ом) — на средней.

Не рекомендуется спрессовывать колесо вентилятора с вала электродвигателя — можно нарушить балансировку. Электродвигатель ремонту не подлежит (за исключением зачистки коллектора), при выходе из строя его следует заменить в сборе с колесом вентилятора.

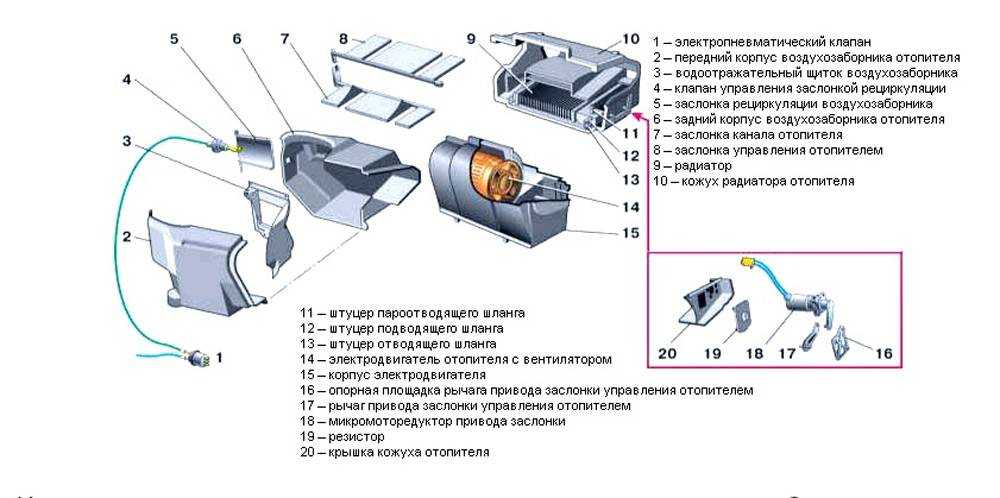

Детали отопителя (ВАЗ 2110 2111 2112): 1 — электропневматический клапан; 2 — передний корпус воздухозаборника отопителя; 3 — водоотражательный щиток воздухозаборника; 4 — клапан управления заслонкой рециркуляции; 5 — заслонка рециркуляции воздухозаборника; 6 — задний корпус воздухозаборника отопителя; 7 — заслонка канала отопителя; 8 — заслонка управления отопителем; 9 — радиатор; 10 — кожух радиатора отопителя; 11 — штуцер пароотводящего шланга; 12 — штуцер подводящего шланга; 13 — штуцер отводящего шланга; 14 — электродвигатель отопителя с вентилятором; 15 — корпус электродвигателя; 16 — опорная площадка рычага привода заслонки управления отопителем; 17- рычаг привода заслонки управления отопителем; 18 — микромоторедуктор привода заслонки; 19 — резистор; 20 — крышка кожуха отопителя.

Радиатор отопителя (печки) установлен под панелью приборов горизонтально, в пластмассовом кожухе, и состоит из двух пластмассовых бачков (левый — с пароотводным штуцером) и двух рядов алюминиевых трубок с напрессованными пластинами. В зависимости от положения заслонок, через радиатор проходит часть забираемого воздуха (в крайних положениях заслонок проходит весь воздух или не проходит вообще), остальная же его часть минует радиатор. В отличие от прежних моделей ВАЗа, здесь отсутствует кран, перекрывающий поток охлаждающей жидкости через радиатор печки, таким образом, при работающем двигателе радиатор отопителя всегда нагрет. Такая конструкция обеспечивает малую инерционность системы при пуске (заданная температура воздуха достигается быстрее) и отсутствие протечек, связанных с негерметичностью крана. Управление отопителем осуществляется по командам от электронного блока управления.
