Как отремонтировать переключатель печки лада калина своими руками

Подбор запчасти

К выбору радиатора печки стоит подходить тщательно, поскольку менять его достаточно неудобно. Основная часть автомобилистов выбирает оригинальную деталь, которая доступна в продаже. Но мало кто знает, что существует несколько аналогов.

Рассмотрим, варианты радиатора отопителя на Калину, их каталожные номера:

1118-8101060 – это артикул оригинального каталожного номера радиатора отопителя на Калину. Он идеально становится на посадочное место и не требует доработок. Средняя стоимость по РФ составляет 1500-1700 рублей.

Оригинальный радиатор печки и шланги

Радиатор печки Крафт

Причины выхода из строя

Причин выхода из строя радиатора печки не много, но их необходимо знать. Рассмотрим, основные из них:

1. Засоренность радиатора, которая привела к давлению, вследствие чего возник пробой трубки внутренней части.

Антифриз течёт в салон из-за пробоя в радиаторе печки

Пожалуй, это основные причины, но могут возникать и другие вследствие эксплуатации автомобиля.

Ремонт отопительной системы своими руками

Чтобы поменять ту или иную деталь системы отопления, совсем необязательно обращаться за помощью к специалистам. Это поможет сэкономить время, но не финансы. Если следовать рекомендациям, можно заменить некоторые узлы системы самостоятельно.

Вентилятор отопителя

Замена вентилятора печки Калина под силу даже новичкам. Основная проблема – в его расположении. По этой причине большую часть времени занимает не замена детали, а ее демонтаж.

Замена вентилятора со снятием панели

Способ рекомендован инженерами «АвтоВАЗа», но он не самый простой. Далеко не все решаются им воспользоваться в условиях обычного гаража. При выполнении работ нужно следовать инструкции:

1. Сначала следует обесточить бортовую сеть, отсоединив клеммы аккумулятора.
2. Слить всю охлаждающую жидкость, извлечь салонный фильтр.
3. Открутив гайки крепления, опустить рулевую колонку в крайнее нижнее положение.
4. Выключатель стоп-сигналов освободить от проводов, отщелкнув фиксаторы, снять обивку со стоек.
5. Открутить саморезы и убрать переднюю панель (облицовку), далее снять торпедо вместе с дефлекторами.
6. Теперь можно приступать к демонтажу вентилятора. Для этого нужно отсоединить от него клемму с проводами, снять шланг вентиляции, открутить крепёжные гайки.

После установки нового вентилятора все дальнейшие действия осуществляются в порядке, обратном демонтажу. Процедура требует внимания и аккуратности, занимает немало времени. В некоторых моментах потребуется помощь второго человека.

Замена вентилятора без снятия панели

Снимать всю приборную панель только из-за вентилятора печки нецелесообразно. Заменить устройство можно и без снятия торпедо – нужно только приподнять его правую сторону. Далее следует «вооружиться» ножом и фонариком и залезть под панель. Шумоизоляция отрезается, откручиваются крепёжные элементы, и замена моторчика печки Калина становится гораздо проще. Данный способ значительно сэкономит время и нервы, хотя и создаст некоторые неудобства.

Замена регулятора температуры

Для демонтажа детали и ее замены необходимо снять блок управления в сборе. Процедура выглядит следующим образом:

• бортовая сеть обесточивается путем снятия «минусовой» клеммы с аккумулятора;
• магнитола (если есть) извлекается, и от нее отцепляется клеммная колодка проводов;
• рычаг управления заслонкой снимается;
• далее демонтируется ручка регулятора температуры и направления воздушных потоков;
• в нижней части блока управления расположены заглушки – их нужно снять и открутить под ними крепёжные винты;
• центральную консоль следует аккуратно потянуть на себя;
• после снятия консоли отсоедините клеммные колодки от переключателей.

После замены все собирается в обратной последовательности. Эта операция проста, и для работы понадобится только пара разных отвёрток.

Замена радиатора отопителя без снятия панели

Поменять радиатор печки на Ладе Калине, как и на всех переднеприводных автомобилях ВАЗ, – непростая задача. Придется демонтировать большую часть передней панели. Для работы понадобится новый радиатор отопителя, шланги, хомуты, болгарка и стандартный набор инструментов. Сначала нужно провести некоторые манипуляции в подкапотном пространстве:

• слить из системы охлаждения антифриз;
• снять аккумулятор, корпус воздушного фильтра, обеспечив беспрепятственный доступ к патрубкам отопителя;
• от печки в подкапотном пространстве нужно отсоединить все резиновые патрубки, открутить гайку крепления металлического щитка, который прикрывает шланги, идущие к печке в салон.

Теперь нужно перейти в салон и выполнить следующие действия:

• открутив три гайки крепления, демонтировать педаль газа;
• отвести как можно дальше в сторону педаль тормоза;
• сделав надрез на металлическом щитке, отрезать ножом патрубки радиатора;
• вывернуть крепёжные винты и вытащить радиатор отопителя в сторону педалей.

На верхний отвод радиатора насаживается шланг с более толстым окончанием, на нижний – с более узким. Другие концы, не путая, нужно установить вместо старых. Место, где шланги из салона выходят в подкапотное пространство, желательно обработать шумоизоляционным материалом.

Замена радиатора печки поможет решить проблему недостаточного обогрева. Ввиду трудоемкости большинства работ по устранению неисправностей системы отопления цены на такие услуги на специализированных СТО могут показаться весьма высокими. Неудивительно, что появилось немало «народных» способов ремонта.

Ремонт отопительной системы своими руками

Чтобы поменять ту или иную деталь системы отопления, совсем необязательно обращаться за помощью к специалистам. Это поможет сэкономить время, но не финансы. Если следовать рекомендациям, можно заменить некоторые узлы системы самостоятельно.

Вентилятор отопителя

Замена вентилятора печки Калина под силу даже новичкам. Основная проблема – в его расположении. По этой причине большую часть времени занимает не замена детали, а ее демонтаж.

Замена вентилятора со снятием панели

Способ рекомендован инженерами «АвтоВАЗа», но он не самый простой. Далеко не все решаются им воспользоваться в условиях обычного гаража. При выполнении работ нужно следовать инструкции:

1. Сначала следует обесточить бортовую сеть, отсоединив клеммы аккумулятора.
2. Слить всю охлаждающую жидкость, извлечь салонный фильтр.
3. Открутив гайки крепления, опустить рулевую колонку в крайнее нижнее положение.
4. Выключатель стоп-сигналов освободить от проводов, отщелкнув фиксаторы, снять обивку со стоек.
5. Открутить саморезы и убрать переднюю панель (облицовку), далее снять торпедо вместе с дефлекторами.
6. Теперь можно приступать к демонтажу вентилятора. Для этого нужно отсоединить от него клемму с проводами, снять шланг вентиляции, открутить крепёжные гайки.

После установки нового вентилятора все дальнейшие действия осуществляются в порядке, обратном демонтажу. Процедура требует внимания и аккуратности, занимает немало времени. В некоторых моментах потребуется помощь второго человека.

Замена вентилятора без снятия панели

Снимать всю приборную панель только из-за вентилятора печки нецелесообразно. Заменить устройство можно и без снятия торпедо – нужно только приподнять его правую сторону. Далее следует «вооружиться» ножом и фонариком и залезть под панель. Шумоизоляция отрезается, откручиваются крепёжные элементы, и замена моторчика печки Калина становится гораздо проще. Данный способ значительно сэкономит время и нервы, хотя и создаст некоторые неудобства.

Замена регулятора температуры

Для демонтажа детали и ее замены необходимо снять блок управления в сборе. Процедура выглядит следующим образом:

• бортовая сеть обесточивается путем снятия «минусовой» клеммы с аккумулятора;
• магнитола (если есть) извлекается, и от нее отцепляется клеммная колодка проводов;
• рычаг управления заслонкой снимается;
• далее демонтируется ручка регулятора температуры и направления воздушных потоков;
• в нижней части блока управления расположены заглушки – их нужно снять и открутить под ними крепёжные винты;
• центральную консоль следует аккуратно потянуть на себя;
• после снятия консоли отсоедините клеммные колодки от переключателей.

После замены все собирается в обратной последовательности. Эта операция проста, и для работы понадобится только пара разных отвёрток.

Замена радиатора отопителя без снятия панели

Поменять радиатор печки на Ладе Калине, как и на всех переднеприводных автомобилях ВАЗ, – непростая задача. Придется демонтировать большую часть передней панели. Для работы понадобится новый радиатор отопителя, шланги, хомуты, болгарка и стандартный набор инструментов. Сначала нужно провести некоторые манипуляции в подкапотном пространстве:

• слить из системы охлаждения антифриз;
• снять аккумулятор, корпус воздушного фильтра, обеспечив беспрепятственный доступ к патрубкам отопителя;
• от печки в подкапотном пространстве нужно отсоединить все резиновые патрубки, открутить гайку крепления металлического щитка, который прикрывает шланги, идущие к печке в салон.

Теперь нужно перейти в салон и выполнить следующие действия:

• открутив три гайки крепления, демонтировать педаль газа;
• отвести как можно дальше в сторону педаль тормоза;
• сделав надрез на металлическом щитке, отрезать ножом патрубки радиатора;
• вывернуть крепёжные винты и вытащить радиатор отопителя в сторону педалей.

На верхний отвод радиатора насаживается шланг с более толстым окончанием, на нижний – с более узким. Другие концы, не путая, нужно установить вместо старых. Место, где шланги из салона выходят в подкапотное пространство, желательно обработать шумоизоляционным материалом.

Замена радиатора печки поможет решить проблему недостаточного обогрева. Ввиду трудоемкости большинства работ по устранению неисправностей системы отопления цены на такие услуги на специализированных СТО могут показаться весьма высокими. Неудивительно, что появилось немало «народных» способов ремонта.

Возможные неисправности отопителя

Ваша печка не работает или слабо греет. Ищите причину неисправности. Не работает вентилятор или течёт радиатор отопителя — очевидные поломки, которые происходят в любой момент.

Блок управления печкой:

• Прогрели двигатель, а тёплый воздух не поступил в салон.
• Возможно, соскочили тросики привода заслонок. Решается только снятием консоли.

Заслонки. Открываются или закрываются частично. В воздуховоде соскочил резиновый уплотнитель или попали сторонние предметы.

Циркуляция антифриза. Заведите двигатель и проверяйте уровень в расширительном бачке, а также нет ли нарушений нормального движения антифриза. Возможные причины:

• Насос. Ремонту не поддаётся, только замена.
• Засорилась система охлаждения. Прочистить или промыть.

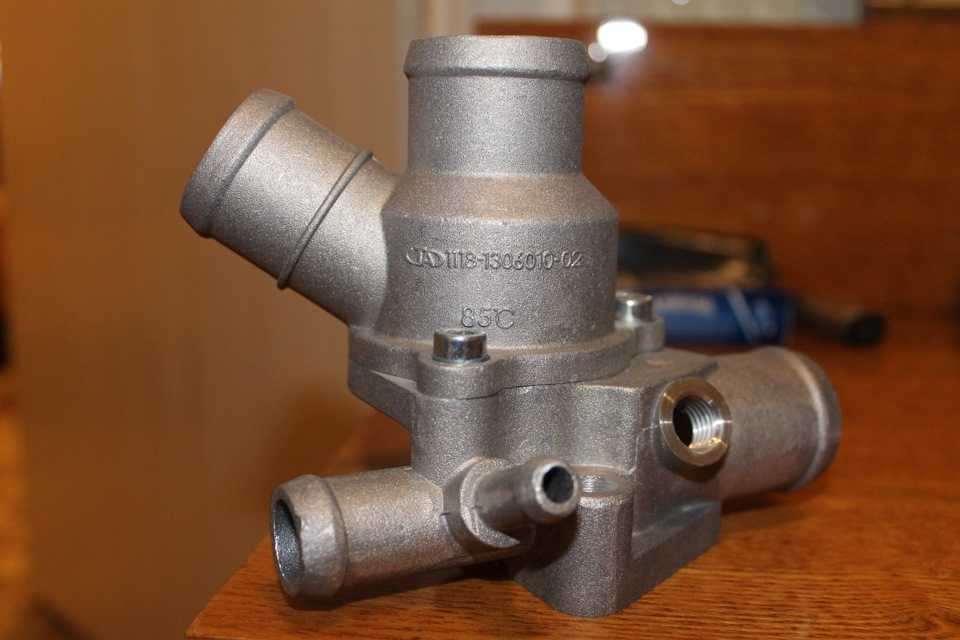

Проверка термостата. Прогрейте двигатель до 75°С. Если верхний патрубок холодный, то термостат работает неправильно, не открывает движение ОЖ по большому кругу. Замените устройство.

Воздушная пробка. Удалите пробку из системы охлаждения двигателя автомобиля.

Температурный датчик. Постоянно дует холодный или горячий воздух. Если зачистка контактов не помогает, тогда замените нерабочий датчик температуры.

Воздушный фильтр. Если приток воздуха слабый и нет нужной температуры, тогда замените фильтр. Обязательно проверьте резистор печки, который управляет вращением вентилятора и размещается под бардачком.

Электрический вентилятор. Устройство не включается вне зависимости от выбранного режима. Проверьте предохранитель, который отвечает за функционирование. Если вентилятор включен и его работа сопровождается сторонними звуками, почистите или замените.

Заслонки. Определить поломку сложно, если только вы не замените сами заслонки.

Причиной неисправности отопителя может быть разгерметизация системы охлаждения двигателя авто. Варианты поломок, которые описаны выше, становятся причиной сбоев в работе печки авто Лада Калина. Такие поломки не требуют специальных знаний, разобраться и отремонтировать несложно.

Регуляторы печки Калина 1: изучаем все о тюнинге и улучшениях

Регуляторы печки в автомобиле Калина 1 выполняют важную функцию, обеспечивая комфортную температуру в салоне. Они позволяют пользователю регулировать силу и направление потока воздуха для достижения наилучших условий вождения.

Как работает регулятор печки?

Регулятор печки Калина 1 подключен к системе отопления автомобиля. Он управляет распределением горячего или холодного воздуха по салону автомобиля. Регулировка производится путем поворота рычага или рукоятки регулятора.

Преимущества тюнинга регуляторов печки Калина 1

• Повышение комфорта в салоне автомобиля. Тюнинг регуляторов позволяет настроить идеальные условия воздухообмена, что делает поездку более приятной и комфортной.
• Улучшение эффективности работы системы отопления. Тюнинг позволяет более точно и эффективно настраивать поток воздуха, что позволяет достичь лучшего отопления или охлаждения салона автомобиля.
• Возможность индивидуальной настройки. Тюнинг регуляторов печки позволяет подстроиться под индивидуальные предпочтения водителя и пассажиров.

Типы регуляторов печки Калина 1

Существует несколько основных типов регуляторов печки:

1. Рычажный регулятор. Самый простой и распространенный тип. Управление осуществляется путем поворота рычага.
2. Электронный регулятор. Более продвинутый тип, позволяющий точнее настроить поток воздуха. Управление осуществляется при помощи кнопок или дисплея на панели управления.
3. Автоматический регулятор. Этот тип регулятора самостоятельно настраивает поток воздуха в зависимости от заданных параметров, например, температуры в салоне или наружной температуры.

Технические особенности улучшенных регуляторов печки Калина 1

В процессе тюнинга регуляторы печки могут быть заменены на более качественные и продвинутые модели. Такие регуляторы обладают следующими техническими особенностями:

• Более широкий диапазон регулирования потока воздуха.
• Точное дублирование настроек.
• Индикация текущих параметров работы системы отопления.
• Совместимость с другими системами автомобиля, например, системой кондиционирования.

Заключение

Тюнинг регуляторов печки Калина 1 позволяет улучшить работу системы отопления и создать комфортные условия в салоне автомобиля. Выбор конкретного типа регулятора и его технических характеристик зависит от предпочтений водителя и специфики эксплуатации автомобиля.

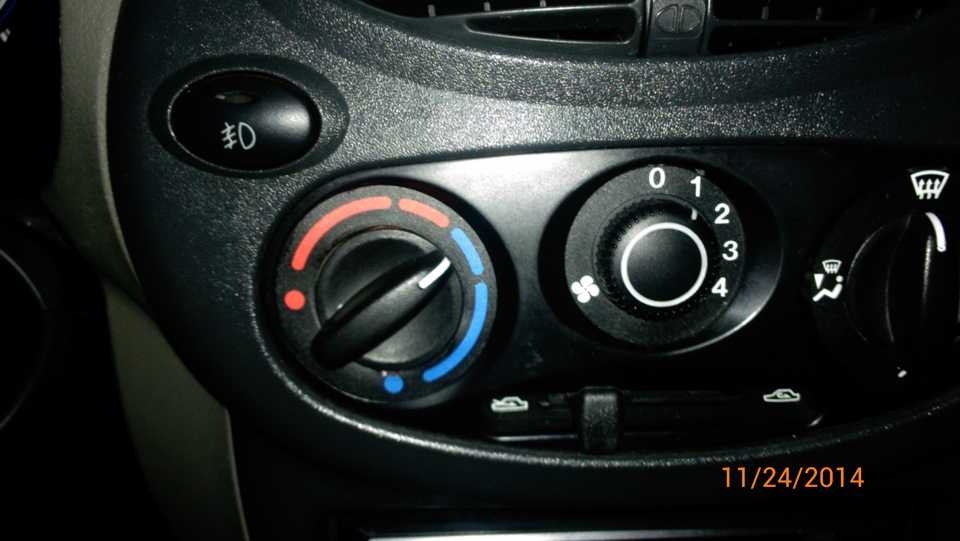

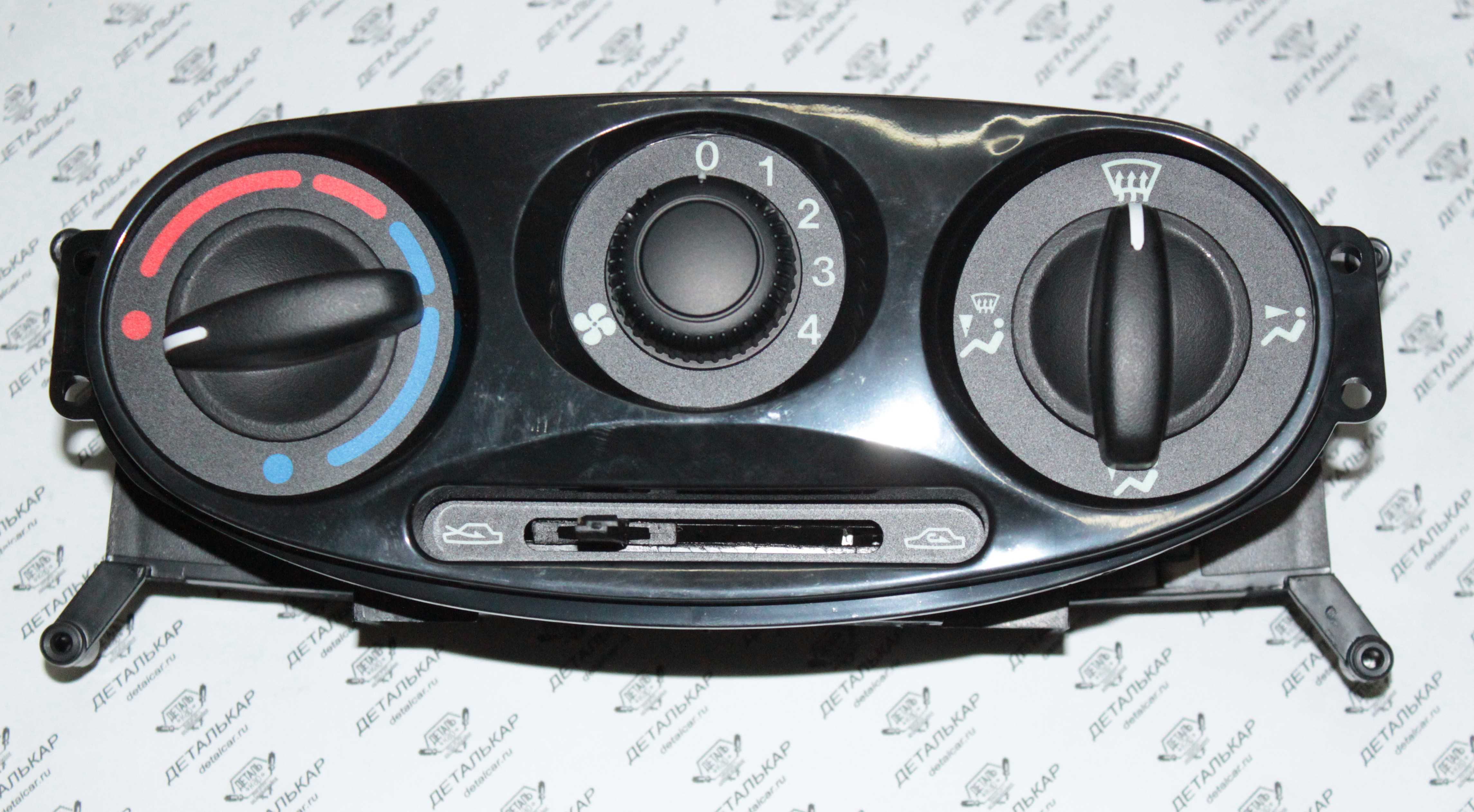

Блок управления системой вентиляции и отопления ЛАДА Калина

1 — регулятор температуры воздуха; 2 — переключатель режимов работы вентилятора; 3 — регулятор распределения потоков воздуха; 4- рычаг управления рециркуляцией воздуха; 5 — выключатель обогрева заднего стекла

Интенсивность подачи воздуха в салон регулируем поворотом рукоятки переключателя режимов работы вентилятора. При этом включается одна из четырех скоростей вращения вентилятора. Поворачивая рукоятку переключателя по часовой стрелке, увеличиваем скорость вращения вентилятора.

Положение рукоятки регулятора распределения потоков задает следующие направления потоков воздуха в салоне:

воздушный поток через боковые и центральный дефлекторы поступает в верхнюю часть салона автомобиля для обдува водителя и пассажиров;

#2 maxxwell

Пользователь

Лада-Калина комплектуется либо отопительно-вентиляционной установкой (верхний рисунок), либо климатической (нижний рисунок).

Отопительно-вентиляционная установка служит для создания в салоне авто комфортной температуры воздуха, значение которой регулируется блоком управления системой вентиляции и отопления, но при этом не может обеспечивать температуру в салоне ниже, чем температура наружного воздуха.

В коробке воздухопритока находится воздушный фильтр, который очищает воздух, поступающий в салон авто от пыли, цветочной пыльцы, копоти, мелких насекомых. Фильтр подлежит замене каждые 15000 км (или раньше, если условия эксплуатации тяжелые).

• переключатель 1 — управляет режимом работы вентилятора (0 — вентилятор выключен, 4 — максимальная скорость вращения);
• переключатель 2 — управляет режимом работы печки и кондиционера (в вариантном исполнении);
• рукоятка 3 — управляет заслонкой рециркуляции воздуха (крайнее левое положение — подача в салон наружного воздуха, крайнее правое положение — режим рециркуляции воздуха, находящегося в салоне авто — данным режимом не рекомендуется пользоваться длительное время);
• переключатель 4 — управляет распределением подачи воздуха в салоне авто:
  • вертикальное положение вверх — воздух поступает на ветровое стекло и сопла обдува стекол передних дверей;
  • вертикальное положение вниз — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров;
  • горизонтальное положение вправо — воздух поступает через боковые и центральные сопла в верхнюю часть салона авто для обдува водителя и пассажиров;
  • горизонтальное положение влево — воздух поступает в нижнюю часть салона, в зоны ног водителя и пассажиров, на ветровое стекло и сопла обдува стекол передних дверей.

Органы управления вентиляцией салона Лады-Калины

Рычаги 9 и 5 привода заслонок регулируют интенсивность подачи воздуха через боковые (8) и центральные (4) сопла путем изменения положения заслонок (вплоть до полного их закрытия). Рычаги 1 и 3 направляющих лопаток боковых и центральных сопел меняют направление воздушного потока.

Вентиляция (подачи неподогретого воздуха) салона

• установить переключатель 2 в крайнее левое положение (синяя точка на блоке управления) — краник печки отопления полностью закрыт;
• установить переключатель 4 в горизонтальное правое положение;
• открыть сопла 4 и 8, повернуть рычаг 5 на центральном сопле вниз, а рычаг 9 вправо на левом боковом сопле и влево на правом боковом сопле;
• переключатель 1 режима работы вентилятора отопителя установить в нужный режим;
• в случае запотевания лобового стекла установить переключатель 4 в вертикальное положение вверх.

Предотвращение запотевания стекол

• установить переключатель 2 в крайнее правое положение (красная точка) — краник печки отопления полностью открыт;
• установить переключатель 4 в вертикальное положение вверх;
• переключатель 1 режимов работы вентилятора отопителя установить в положение «2».

Быстрый прогрев салона

• установить переключатель 2 в крайнее правое положение (красная точка) — краник печки отопления полностью открыт;
• установить переключатель 4 в горизонтальное положение вправо;
• переключатель 1 режимов работы вентилятора отопителя установить в положение «3»;
• открыть боковые и центральные сопла.

Обеспечение комфортной температуры в салоне

• установить переключатель 2 в требуемое положение (желаемая температура);
• установить переключатель 4 в горизонтальное положение влево;
• переключателем 1 режима работы вентилятора отопителя салона выбрать необходимую интенсивность подачи теплого воздуха в салон.

При работе системы отопления в максимальном режиме не рекомендуется открывать окна салона авто.

Определение неисправности в системе охлаждения

Первым признаком того, что с системой охлаждения что-то не так, является снижение уровня антифриза в расширительном бачке. Следует постоянно контролировать количество охлаждающей жидкости. В исправной системе ее уровень должен сохраняться между минимальной и максимальной отметками. Если объем антифриза начнёт снижаться, мотор будет быстрее нагреваться, и риск перегрева возрастёт.

На Калине нет указателя температуры двигателя, есть только лампочка на панели приборов, которая сигнализирует о критической температуре охлаждающей жидкости. Если доливать антифриз приходится часто, следует искать место утечки. Если пробиты шланги, их можно заменить, как и хомуты.

Следующий объект проверки – циркуляция охлаждающей жидкости в системе

После запуска мотора нужно обратить внимание на расширительный бачок. Нарушение циркуляции может быть вызвано неисправностью водяного насоса (ремонту не подлежит) или засорением системы охлаждения – в этом случае необходимо ее почистить

Если после полной проверки неисправность не найдена, причина неполадок печки – воздушная пробка. После выведения лишнего воздуха работа отопителя нормализуется.

Ремонт и замена неисправных деталей

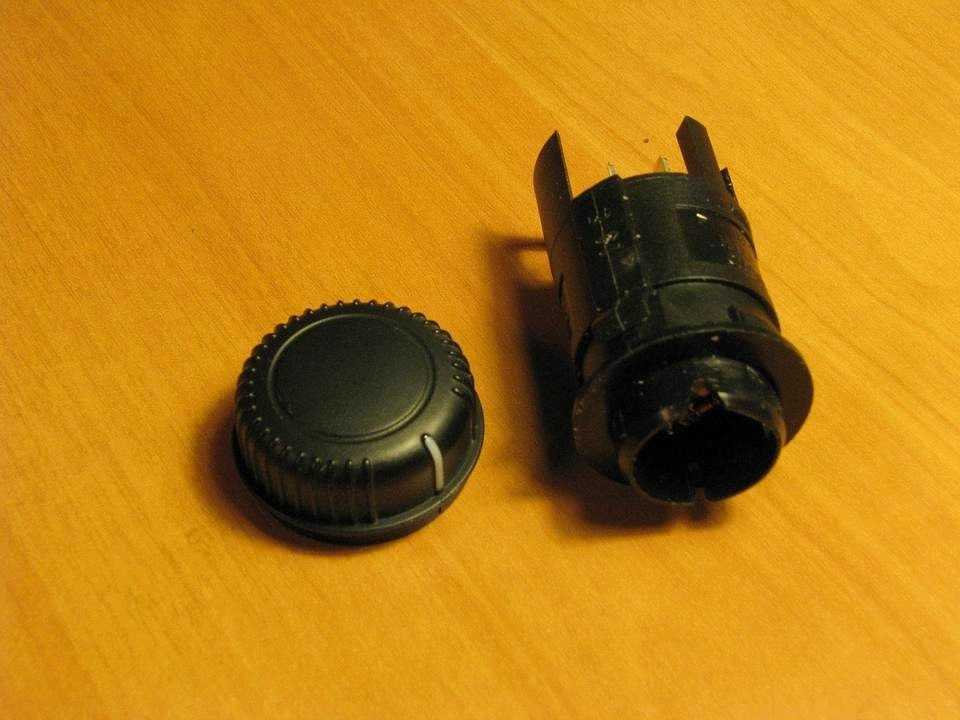

Многие начинающие автомобилисты задаются вопросами: как снять регулятор печки на Калине, какой светодиод находится в переключателе печки в Калине, что нужно делать, когда не работает переключатель режимов печки на Калине. Отвечая на эти вопросы, хочу сказать, что первоначально необходимо демонтировать наш механизм целиком в сборе, после чего приступают к разборке по следующей схеме:

• Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
• Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
• Снимаем рычаг переключения заслонки, далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
• В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
• После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
• После устранения неисправности сборка осуществляется в обратном порядке.

Для осуществления этих работ из инструмента нам понадобятся лишь плоская и крестовая отвёртки.

Снимаем фиксаторы крепления тросов, далее выводим тросы из зацепления с приводным агрегатом. Заменяем поломанный переключатель и сборку осуществляем в обратном порядке. При выполнении этих работ даю вам полезный совет: расположение тросов на блоке рычагов необходимо пометить маркером, делается это для того, чтобы при сборке установить тяги на прежние места.

Когда на Калине не работает регулятор температуры печки, основными причинами поломки могут быть: оторвавшийся провод подключения либо выход из строя терморезистора. Лечатся такие неисправности путём пайки провода и заменой поломанного элемента. Бывает, что не работает регулятор печки на Калине, из-за поломки датчика температуры, что происходит достаточно редко. Находится этот датчик внутри плафона салона автомобиля. При выявлении его поломки, необходимо заменить новым.

Отвечая на вопрос, какой светодиод установлен в переключателе печки в Калине, хочу сказать, что стоят там светодиодные лампы мощностью 3 Ватта с напряжением 12 Вольт. Такой лампы вполне хватает для подсветки, однако некоторые автомобилисты устанавливают светодиоды с мощностью 5 Ватт. На процесс работы это не влияет, подсветка просто становится немного ярче.

Подводя итог необходимо отметить, что гораздо комфортнее ездить в тёплом автомобиле. Для того чтобы механизмы переключения отопителя не ломались, необходимо плавно их переключать и резко не дёргать. Удачи вам и пусть ваши автомобиля в зимнее время будут тёплыми и уютными.

• Первым делом отсоединяем «минусовую» клемму от аккумуляторной батареи. Делается это для обесточивания системы, чтобы не замкнуть никакой из датчиков при процессе разборки.
• Извлекаем магнитолу и отключаем питание, подходящее от жгута проводов.
• Снимаем рычаг переключения заслонки , далее снимаем регулятор температуры и регулятор распределения воздушных потоков.
• В нижней части снимаем заглушки, за которыми находятся 2 винта, откручиваем винты крепления и постепенно начинаем вынимать консоль панели приборов.
• После того как наша панель изъята, необходимо отсоединить разъёмы подачи питания, находящиеся с задней части.
• После устранения неисправности сборка осуществляется в обратном порядке.

Затруднительное или невозможное переключение регулятора температурного режима может быть связано, с поломкой самого переключателя. На автомобиле Лада Калина замена переключателя печки осуществляется достаточно легко (при условии выполненных ранее работ по снятию механизма управления отопителя). На задней консоли панели управления отвинчиваем четыре винта крепления блока переключателей.

Приборная панель автомобиля Лада Калина в разобранном виде

Наглядная инструкция по снятию резистора вентилятора

Доработки системы отопления

Каждый владелец Лады Калины сталкивается с необходимостью доработки печки. Улучшение обычно предполагает установку нового термостата на 6 отверстий, фильтрующего элемента для очистки охлаждающей жидкости и другого крана отопителя. Многие, учитывая посредственную работу помпы, устанавливают дополнительный водяной насос. Существует немало способов незначительного тюнинга, при помощи которого удается достичь улучшений для большего комфорта.

https://youtube.com/watch?v=7OUuphinDvo

Увеличение рабочей температуры

Данный способ подойдёт для Лады Калины с электронной педалью газа. Раньше дроссельной заслонкой, которая обогревалась от общей системы охлаждения, управлял тросиковый привод. После установки электроники шланг, который шёл на обогрев, был закольцован с системой охлаждения.

Для модернизации потребуется тройник, дополнительный шланг и хомуты. Второй воздуховод монтируется максимально близко к термостату – тройник устанавливается в патрубок подвода охлаждающей жидкости к радиатору. Другой конец воздуховода соединяется с отводом лишнего пара возле штуцера расширительного бачка. Благодаря такой нехитрой модернизации можно добиться повышения рабочей температуры до 92-95 °С при прогреве печки от 50 °С и выше.

Установка гидравлического забора на водоотвод

В канал пароотводящей трубки вставляется обычная медицинская капельница, которая погружается в антифриз до дна расширительного бачка. По мере охлаждения жидкость, подчиняясь закону физики о сообщающихся сосудах, начнёт затягиваться в пароотвод, предотвращая возможное образование воздушных пробок – завоздушивание. Благодаря такому простому способу печка начнёт греть гораздо эффективнее, а значит, в салоне будет теплее.

Также можно поменять хомуты на более надёжные – самозатягивающиеся, а обычные резиновые шланги – на силиконовые. Для сокращения тепловых потерь стоит проклеить все места соединений воздуховодов, но для этого снова придется демонтировать панель. Удобнее всего это сделать при устранении какой-нибудь неисправности.

https://youtube.com/watch?v=S1E8IMSIB0U

Регулировка заслонки печки

Чтобы добраться до заслонки отопителя, придется разобрать часть передней панели – открутить центральную консоль. Именно здесь расположен блок управления печкой. Понадобится снять пепельницу и две заглушки под кнопкой аварийной сигнализации. Там находятся два самореза, которые нужно открутить. С блока управления снимаются все ручки и переключатели. Освобождая фиксаторы, консоль нужно выдвинуть на себя, после чего отсоединить все провода позади нее.

Зачастую причиной неисправности заслонки становится износ и поломка крепления ее привода. Если нет возможности заменить деталь, воспользуйтесь эпоксидным клеем и заклейте сломанное крепление. Оно может быть сломано из-за тросика привода, который опускался слишком туго. В таком случае придется разработать его вручную – обычно этого хватает, чтобы избежать подобных проблем в будущем.

Корректировку положения заслонки лучше начать с настройки крана печки. С его корпуса следует снять скобу, удерживающую оболочку троса. После этого можно снять трос с крана. Рычажок крана повернуть в максимально открытое положение и убрать старый трос. По факту кран отопителя можно и вовсе не закрывать в дальнейшем.

Если этот метод не устроит, воспользуйтесь другим, более трудоемким способом:

1. Длина оболочки троса должна быть отрегулирована таким образом, чтобы в крайнем правом положении переключателя на блоке управления кран был открыт на «максимум».
2. С помощью скобы-защелки трос фиксируется в таком положении, после чего можно приступать к регулированию заслонки.
3. Снять скобу, которой крепится оболочка троса на корпусе печки, и нащупать жёлтый рычажок, который находится справа. Его нужно потянуть до упора на себя.
4. Оболочку троса следует отрегулировать таким образом, чтобы рычаг на блоке управления в крайнем правом положении полностью открывал заслонку.
5. После этого трос можно зафиксировать скобой.

Один и тот же трос управляет положением и заслонки, и рычажка крана отопителя. Неисправность заслонки – самая распространенная проблема в системе отопления не только Лады Калины, но и других вазовских моделей. Поэтому рекомендуется перед наступлением холодов обязательно отрегулировать эту деталь.

• Как заменить решетку радиатора на форд эксплорер 5 2013 года



• Замена радиатора охлаждения нива 21214



• Замена радиатора печки форд фьюжн



• Замена радиатора печки шевроле кобальт



• Как снять радиатор пежо 806
