Блок под капотом рено лагуна 2
Основной блок в моторном отсеке находится рядом с аккумулятором.

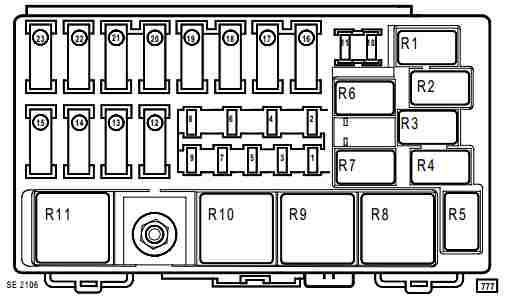

Схема
Расшифровка
Предохранители
| 1 | (7,5А) Автоматическая коробка передач |
| 2 | — |
| 3 | (30А) Управление двигателем |
| 4 | (5А/15А) Автоматическая коробка передач |
| 5 | (30А) Реле вакуумного насоса усилителя тормозов (F4Rt) |
| 6 | (10А) Управление двигателем |
| 7 | — |
| 8 | — |
| 9 | (20А) Система кондиционирования |
| 10 | (20А/30А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 11 | (20А/30А) Звуковой сигнал(ы) |
| 12 | — |
| 13 | (70А) Нагреватели охлаждающей жидкости — если есть |
| 14 | (70А) Нагреватели охлаждающей жидкости — если есть |
| 15 | (60А) Управление электродвигателем вентилятора системы охлаждения |
| 16 | (40А) Омыватели фар, обогреватель заднего стекла, многофункциональный блок управления |
| 17 | (40А) Антиблокировочная система тормозов/ система курсовой устойчивости |
| 18 | (70А) Комбинированный переключатель, система освещения в дневное время, многофункциональный блок управления |
| 19 | (70А) Отопитель/ кондиционер, многофункциональный блок управления |
| 20 | (60A) Реле контроля силы тока аккумуляторной батареи (некоторые модели), комбинированный переключатель (некоторые модели), лампы системы освещения в дневное время, многофункциональный блок управления |
| 21 | (60A) Электропривод сидений, многофункциональный блок управления, блок предохранителей/ реле, центральная консоль, люк |
| 22 | (80A) Обогреватель лобового стекла (некоторые модели) |
| 23 | (60A) Очиститель лобового стекла, стояночный тормоз с электроприводом |
Реле вариант 1
- Реле нагреватель охлаждающей жидкости
- Реле электродвигателя вентилятора системы охлаждения (без кондиционера)
- Не используется
- Не используется
- Реле вакуумного насоса усилителя тормозов
- Реле топливного насоса
- Реле системы подогрева дизельного топлива
- Реле блокировки подачи топлива
- Реле малой скорости вентиляторов кондиционера
- Реле вентиляторов кондиционера
- Реле термоплунжера 2
Реле вариант 2
- Не используется
- Реле малой скорости вентиляторов кондиционера
- Не используется
- Не используется
- Не используется
- Реле топливного насоса
- Реле подогревателя (система вентиляции топливных газов)
- Реле бензонасоса
- Реле малой скорости вентиляторов кондиционера
- Реле электродвигателя вентилятора с кондиционером
- Не используется
Расположение все электронных блоков управления
Схема
Обозначение
- Компьютер ABS и системы динамической стабилизации
- Компьютер системы впрыска топлива
- Аккумуляторная батарея
- Компьютер автоматической коробки передач
- CD – чейнжер

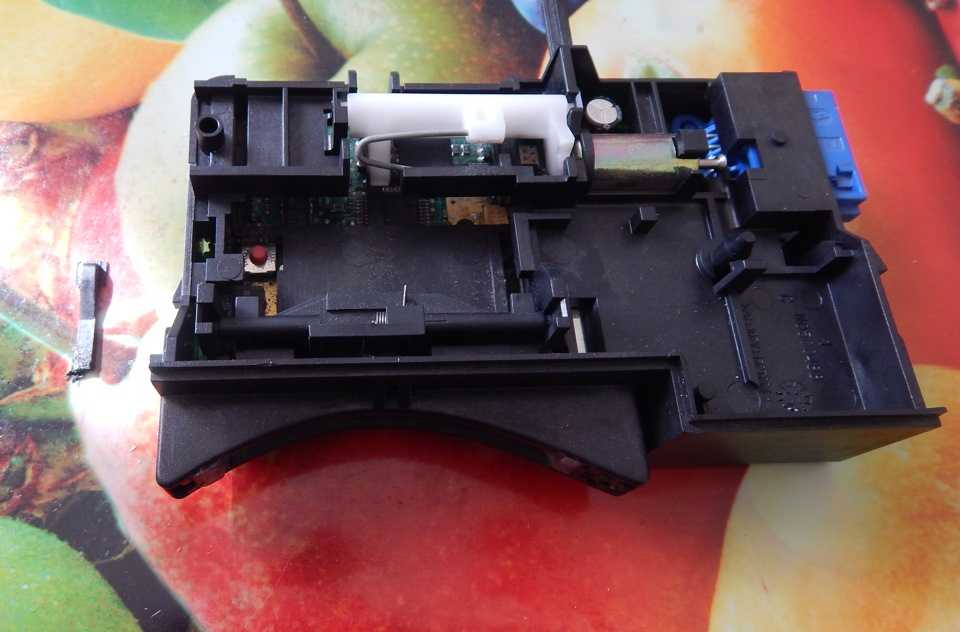

- Считывающее устройство карты РЕНО
- Центральный коммутационный блок
- Компьютер кондиционера
- Радио- и навигационное оборудование
- Центральный дисплей
- Блок управления стеклоподъемниками
- Компьютер синтезатора речи
- Датчик бокового удара
- Компьютер подушек безопасности
- Панель приборов
- Компьютер блокировки рулевого колеса
- Центральный блок салона
- Корректор сигнальных ламп разряда батареи
- Компьютер запоминания регулировок положения сиденья водителя
- Компьютер системы облегчения парковки
