Как правильно выставить зажигание на ниве шевроле с инжектором

Подготовка запчастей и инструментов к замене ГРМ

Для регулировки меток потребуются следующие инструменты:

отвертка;
гаечные ключи на 8, 13, 10, либо головки;
приспособление для проворачивания коленчатого вала;
герметик;
башмаки под колеса (желательно).

Определить необходимость в замене лучше всего визуальным осмотром деталей ГРМ. Но поскольку доступ к деталям затруднен, можно судить по косвенным признакам. Таким как повышенный шум, посторонние стуки. Они могут быть вызваны износом натяжителя и успокоителя, звездочек, повышенным люфтом вала водяного насоса, растягиванием цепи, другими факторами. Люфт вала помпы особенно опасен, так как при поломке перегревается двигатель, возникает опасное биение цепи.

Для уверенной езды вместе с изношенной цепью необходимо менять:

натяжитель;
успокоитель;
звездочки;
сальник коленвала (при необходимости);
прокладку головки блока цилиндров;

Замена всех перечисленных деталей в совокупности позволит уверенно эксплуатировать автомобиль, не переживая за состояние ГРМ.

Перечень инструментов и материалов

Для правильной установки зажигания на Ниве Шевроле необходимо иметь следующие инструменты:

Ключ для свечей;
Отвертки разных размеров;
Щуп для диагностики зажигания;
Ключ для регулировки зажигания;
Измерительный инструмент для проверки качества зажигания.

Также нужно подготовить необходимые материалы:

Новые свечи (если необходимо);
Зажигательные катушки (если необходимо);
Конденсатор (если необходимо);
Распределительное устройство (если необходимо).

Наличие всех необходимых инструментов и материалов перед началом работы поможет избежать проблем и снизить вероятность повреждения автомобиля.

Последствия неправильной установки и регулировки

Газораспределительный механизм сильно влияет на работу двигателя, поэтому при замене деталей и выставлении меток требуется соблюдать тщательность и не допускать ошибок. Но если это все же случилось, двигатель сразу даст об этом знать.

При грубой ошибке мотор не заведется. Если смещение фаз невелико, то электронная система управления двигателем компенсирует это регулировкой зажигания. Если же фазы сдвинуты на ползуба или зуб шестеренки, система не в состоянии компенсировать такое смещение.

Это приводит у следующим последствиям:

резкая потеря тяги — автомобиль плохо отзывается на нажатие педали акселератора;
ухудшение топливной экономичности;
двигатель работает с перебоями, даже на высоких оборотах;
повышается температура охлаждающей жидкости, вызывающая перегрев двигателя со всеми вытекающими последствиями;
преждевременный износ распределительного вала, прогар клапанов, обрыв цепи с последующим капитальным ремонтом двигателя.

Терминология

Прерыватель-распределитель зажигания — электромеханическое устройство, обеспечивающее своевременную подачу импульсов высокого напряжения на свечи зажигания. Часто его называют трамблером.

Контактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗКонтактный и бесконтактный трамблеры задне- и полноприводных карбюраторных автомобилей ВАЗ

Опережение зажигания — воспламенение рабочей смеси в цилиндре раньше, чем закончится такт сжатия.

Угол опережения зажигания (УОЗ) — угол поворота коленчатого вала двигателя от положения, соответствующего появлению искры на свече до прихода поршня в верхнюю мертвую точку.

Контактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается механическим прерывателем.

Бесконтактная система зажигания — система, в которой коммутация катушки зажигания обеспечивается электронным модулем, управляемым электронным датчиком положения коленчатого вала — например, датчиком Холла (ВАЗ-2108) или магнитоэлектрическим (ГАЗ-2410).

Прерыватель системы зажигания — механический выключатель в трамблере, непосредственно соединенный с первичной цепью катушки зажигания.

Бегунок — элемент трамблера, поочередно передающий высокое напряжение от катушки зажигания на высоковольтные провода, соединенные со свечами зажигания двигателя.

Угол замкнутого состояния контактов (УЗСК) — величина, показывающая, как долго контакты механического прерывателя должны оставаться замкнутыми. Для классических Жигулей УЗСК составляет примерно 55 градусов. Правильно выбранный УЗСК дает катушке зажигания возможность набирать нужную энергию и полностью отдавать ее на свечи зажигания.

Как выставить на Шевроле Нива инжектор (с фото)

Автомобиль устанавливается на смотровую яму. Под задние колёса подкладываются противооткатные башмаки, включается ручной тормоз.
Капот автомобиля открывается, откручивается и извлекается вентилятор. Радиатор также откручивается и аккуратно отодвигается в сторону (охлаждающую жидкость оттуда сливать необязательно).
Открывается доступ к клапанной крышке двигателя. Её крепления откручиваются рожковым ключом, затем она аккуратно снимается. Появляется доступ к цепи ГРМ и верхней звёздочке распредвала. Шкив вала вращается специальным ключом до тех пор, пока метка на звёздочке распредвала не совместится с выступом на корпусе ГРМ.

Метка на корпусе ГРМ совмещена с меткой на звёздочке распредвала

Натяжительные ролик извлечен, цепь можно снимать

Метка на звёздочке коленвала точно совмещена с сердечником ДПКВ

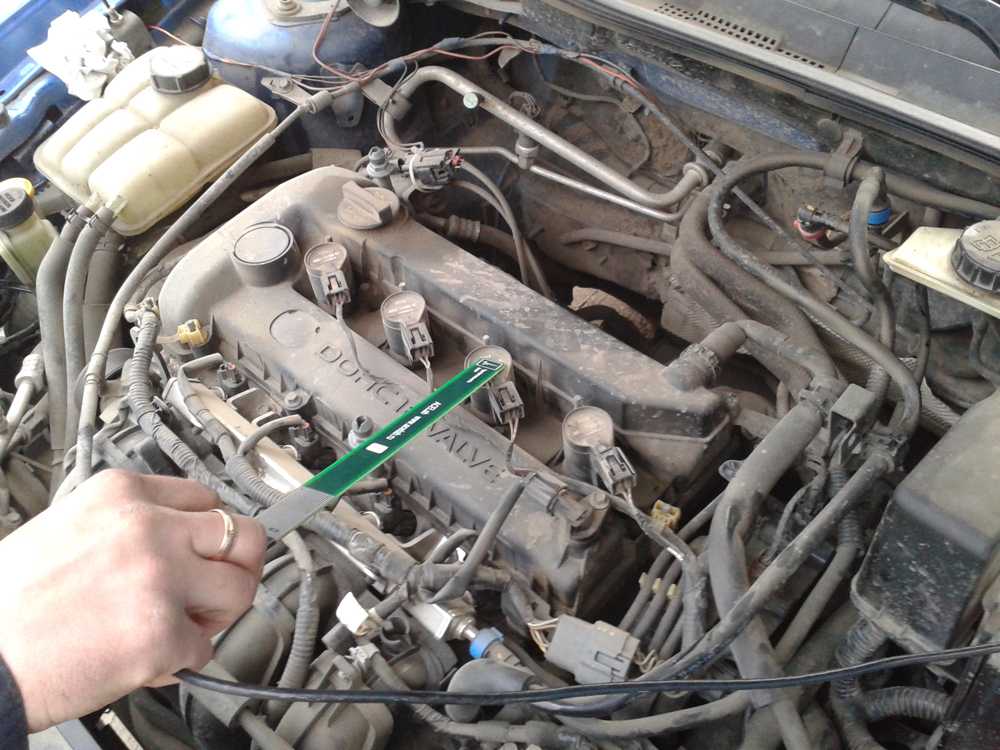

Методы проверки

Чаще всего раннее или позднее зажигание определяют на слух. Необходимо разогнать авто с прогретым до рабочей температуры двигателем до 40-50 км/час и включить 4-ю передачу. Если после резкого нажатия педали акселератора до упора вы услышите 1-2 характерные щелчка, значит, первоначальный угол зажигания выставлен правильно и настраивать его не нужно. Суть такой проверки в том, чтобы найти порог детонационного сгорания. Если при нажатии педали раздается более 2 щелчков, корректировать угол зажигания нужно в сторону запаздывания. Соответственно, отсутствие детонации говорит о позднем УОЗ.

Описанный тест позволяет оценить правильность установки начального угла опережения. Но настройки следует проверять во всех режимах работы двигателя.

Проверка зажигания при срабатывании вакуумного корректора. Условия выполнения: автомобиль неподвижен, мотор прогрет до рабочей температуры. Постоянные обороты двигателя в зоне 1500-1800/мин. Если двигатель начал работать неустойчиво, зажигание слишком раннее.
Проверка УОЗ при срабатывании центробежного регулятора. Условия выполнения: автомобиль движется на высшей передаче, двигатель прогрет до рабочей температуры, скорость вращения коленвала 4000 об./мин. Резко нажмите газ в пол. Если вы услышали детонацию, неисправен центробежный регулятор, поэтому УОЗ при разгоне был слишком ранним.

Описанные методы хоть и помогут определить неправильно установленное зажигание, но не гарантируют точной настройки. Чтобы правильно проверить и выставить зажигание, необходимо воспользоваться стробоскопом. Для корректировки нужно найти карту зажигания под ваш двигатель и подробную инструкцию по настройке от производителя.

Основные моменты настройки контактного и бесконтактного зажигания идентичны для всех авто. Но процесс совмещения меток ГРМ и даже направление вращения трамблера для многих автомобилей индивидуальны. Тонкая настройка УОЗ возможна только при исправной работе топливной системы, центробежного и вакуумного регулятора.

Система зажигания на ниве: самостоятельная замена и регулировка зажигания

Как известно, работоспособность двигателя во многом определяется состоянием работы системы зажигания. Проблемы в функционировании последней могут привести к тому, что мотор начнет работать с перебоями. Из этого материала вы можете узнать, как своими руками снять замок зажигания на Ниве и произвести его регулировку, а также что нужно учитывать в ходе этого процесса.

Модуль системы зажигания для Нивы

Перед тем, как снимать модуль зажигания на карбюраторе или инжекторе ВАЗ 21213, необходимо произвести диагностику катушки зажигания, трамблера и свечей. Как показывает практика, свечи часто являются причиной некорректной работы ДВС. Если вы уверены, что проблема кроется в ЗЗ, то установленное устройство надо будет поменять.

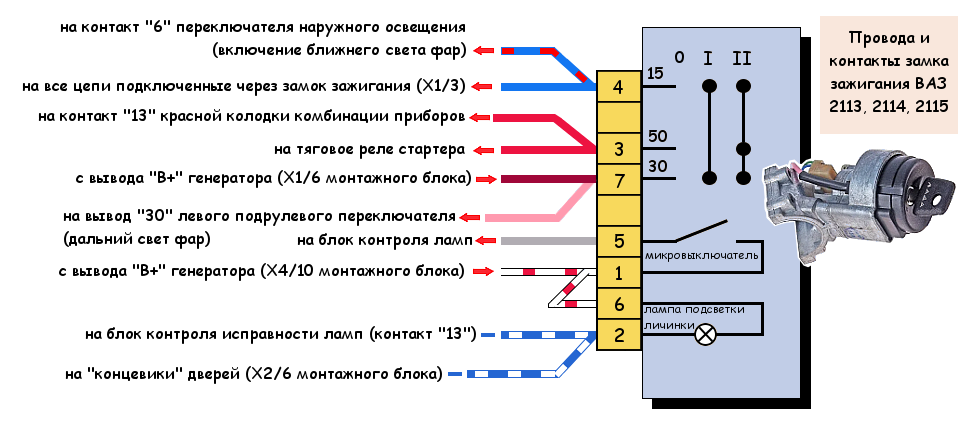

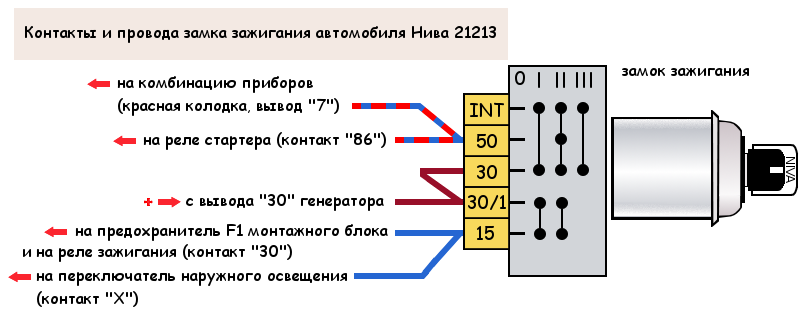

Как производится замена замка зажигания Нива:

Сначала отключается аккумулятор и демонтируется рулевая колонка.
Вам необходимо отметить провода, которые подводятся к контактной части замка зажигания ВАЗ и отключить их. Используя отвертку с плоским наконечником, выкрутите болт фиксации выключателя системы к кронштейну рулевой колонки. Также надо будет открутить винт, который находится внизу, с правой стороны от первого.
Далее, на Нива 21213 необходимо осуществить включение ключа в положение 0, после этого отверткой необходимо немного утопить фиксатор устройства через отверстие. Само отверстие находится сбоку на рулевой колонке. Выставленный ключ при этом не трогайте.
Перед тем, как снять замок зажигания на Ниве, его необходимо немного потянуть на себя, после чего устройство демонтируется. В соответствии со схемой подключения осуществляется замена контактной части устройства, для этого нужно поддеть отверткой и демонтировать стопорное кольцо.
Далее, извлекается контактная часть узла и меняется, если это нужно. При монтаже вращающуюся часть необходимо повернуть при помощи отвертки против часовой стрелки. Извлеките из конструкции ключ и установите контактную часть таким образом, чтобы ее широкий выступ мог совпасть с широкой впадиной корпуса. Дальнейшая сборка узла осуществляется в обратной последовательности.

1. Открутите болты крепления ЗЗ. 2. Извлеките узел из места установки. 3. Демонтируйте контактную часть и замените ее.

Чем грозит неправильно выставленный УОЗ

Итак, мы уже выяснили, что если воспламенение ТВС в виде искры, генерируемой свечой зажигания, происходит раньше обычного, расширение сжатой смеси в результате её сгорания начнет происходить ещё до того, как поршень прошёл ВМТ, то есть на стадии его подъёма. А значит, поршню будет тяжелее пройти остаток пути вверх, прежде чем начнётся его движение вниз, во время которого и происходит оптимальная отдача энергии отработанных газов.

При позднем зажигании количество полезной работы, совершаемой поршнем, также уменьшается, поскольку часть пути он будет проходить по инерции, а часть энергии будет растрачена впустую и направлена в систему выпуска, разогревая её вместо повышения КПД силового агрегата.

Последствия неправильно выставленного зажигания могут оказаться очень серьёзными. Если допустить длительную работу мотора на позднем зажигании, будут нарушены все условия оптимального процесса сгорания горючего. В частности, в момент, на который приходится пик давления отработанных газов, поршень уже движется вниз, поэтому вся ТВС сгореть не успевает, что приводит к оседанию несгоревших частиц на стенках цилиндра. Накапливаясь, такой нагар может привести закоксовке двигателя, что чревато его поломкой с необходимостью выполнения капитального ремонта.

Но не следует полагать, что ранее зажигание менее опасно. В этом случае энергия, выделяемая в процессе горения, направлена против движения поршня, тормозя его на пути в ВМТ, а это становится причиной возникновения серьёзных ударных нагрузок, причём не только на ЦПГ – пострадать может и КШМ. Вот эти ударные воздействия и проявляются в виде хорошо различимых металлических стуков. Если не реагировать на такие симптомы, дальнейшая эксплуатация силового агрегата грозит деформацией шатунов, прогоранием поршней, а также ускоренным износом вкладышей коленвала. А эти проблемы более серьёзные, чем последствия позднего зажигания.

Так что правильный УОЗ – гарантия длительной и беспроблемной работы мотора. Однако на современных инжекторных двигателях за правильную установку отвечает бортовой компьютер, так что самостоятельно поправить угол опережения зажигания не удастся. Единственная возможность в случае появление проблем – перепрошивка ЭБУ, или же внесение в блок управления корректирующей информации.

Вы спросите, почему же электроника допускает сбои в зажигании? Тому есть объективные причины. Дело в том, что регулирование момента зажигания осуществляется на основе данных, поступающих от многочисленных датчиков. Ориентируясь на эту информацию, ЭБУ определяет, в каком объёме и в какой момент подавать в камеру сгорания горючее и воздух, а также когда подать искру для воспламенения смеси. В данном случае сбои в работе датчиков и являются основной причиной изменения УОЗ, и далеко не всегда бортовой компьютер правильно реагирует на такие ситуации. Вторичной, менее распространённой причиной изменения УОЗ является нарушение геометрии составных частей силового агрегата.

В таких ситуациях остаётся только проверить исправность работы датчиков. И, конечно, совпадение меток на коленчатом/распредвале. Впрочем, на ранних версиях инжекторных двигателей ЭБУ отвечает только за функционирование системы подачи топлива, поэтому регулировочные работы по выставлению зажигания выполняются примерно так же, как на карбюраторных моторах.

Установка нового зажигания

Шаг 1: Подготовиться

Перед началом установки необходимо убедиться, что у вас есть все необходимые инструменты и запчасти. Для этой процедуры вам понадобятся:

Новое зажигание
Ключи для отвинчивания клемм зажигания
Отвертки разных размеров
Набор тампонов

Шаг 2: Отсоединить старое зажигание

Перед тем, как начать отсоединять старое зажигание, на всякий случай, сделайте фотографии, чтобы запомнить, как он был установлен. Затем, исправно отсоедините клеммы от батареи и удалите старое зажигание с автомобиля.

Шаг 3: Установить новое зажигание

Установите новое зажигание в ту же позицию, где находилось старое. Соедините клеммы с батареей и убедитесь, что зажигание подключено по всем необходимым кабелям. После этого, включите зажигание и проверьте, работает ли двигатель.

Шаг 4: Завершить установку

Когда вы уверены, что все соединения установлены правильно и двигатель работает исправно, проведите финальную проверку. Проверьте, правильно ли установлены все детали и кабели.

Перед тем, как покинуть свой автомобиль, включите зажигание в течение нескольких минут, чтобы убедиться, что замена зажигания была проведена успешно.

Другие методы выставления зажигания

Метод на слух

Некоторые настраивают зажигание на слух. Вращают трамблер и определяют, как работает двигатель. Этот метод самый простой:

Завести мотор.
Ослабить гайку трамблера.
Вращать трамблер и определять самостоятельно, как работает ДВС. Работать в найденном положении двигатель должен ровно, без вибраций. При этом, двигатель должен развивать самые высокие обороты холостого хода.
После того, как этот положение было найдено, теперь надо повернуть трамблер на пару градусов по часовой стрелке и зафиксировать гайкой.

Метод искры

Еще один метод настройки — это с помощью искры. Для этого надо совместить метки на шкиве коленчатого вала с меткой ГРМ. Метка бегунка при этом показывает на первый цилиндр. После этого надо ослабить гайку трамблера и вытащить центральный высоковольтный провод из крышки трамблера.

После, этот провод приблизить к «массе», чтобы между ними осталось 5 мм, и включить зажигание. Повернуть корпус трамблера на 20 градусов по часовой. 20 градусов — это на 1-1,5 см. Теперь следует медленно крутить трамблер против часовой стрелки, то того, момента, пока не появится искра между отсоединенным проводом трамблера и массой. В каком положении появилась искра, в таком и оставляем положение распределителя, и затягиваем его.

После применения одного из способов по настройке зажигания отечественных карбюраторных автомобилей (ВАЗ, УАЗ, Волга, НИВА и т.д.), поездить и проверить, как повлияла настройка на работу ДВС.

Для точности диагностики, надо:

Сначала прогреть мотор.
Затем разогнаться до скорости 45 км/час.
Включить 4 скорость и до конца нажать на педаль газа.
При этом, оцениваем как ведет себя двигатель, детонирует или нет.
Если хорошо выставлен угол опережения зажигания, после переключения на 4 передачу на скорости 45 км/ч, появится кратковременная детонация, на секунд 2-3 и исчезнет после нажатия педали газа.

Если детонация быстро не исчезает, то получилось раннее зажигание.
Если детонации вообще не было, то получилось позднее зажигание, придется выставлять «пораньше».

Если не получилось с первого раза настроить зажигания на оптимальный режим, то повторять еще и еще, пока не появится правильный результата. Многократной настройкой можно добиться автоматизма и научиться настраивать зажигание своими руками без приборов, на слух.

Как определить раннее или позднее зажигание

Когда УОЗ смещается в ту или иную сторону, это становится причиной ощутимого падения мощности мотора. Но данное явление может проявлять себя и другими симптомами:

проблемами при попытке запустить мотор;
заметным ростом расхода горючего;
неустойчивой работой на ХХ;
ухудшением динамики при нажатии на педаль акселератора;
возникновением детонационных процессов;
характерными хлопками, отдающими в систему выхлопа;
перегревом двигателя.

Если не реагировать на эти признаки нестабильной работы силового агрегата, они могут обернуться появлением более серьёзных проблем. Особенно внимательным нужно быть при появлении детонации, носящей устойчивый характер.

Рассмотрим конкретные признаки раннего зажигания:

повышенная детонация мотора, грозящая разрушением шатунов и возникновением дефектов поршней;
потеря мощности, которая хорошо заметна на низких оборотах;
появление стуков в двигателе;
рост расхода горючего.

Рассмотрим симптомы позднего зажигания, которые частично совпадают:

падение мощности, особенно на повышенных оборотах;
проблемный пуск силового агрегата;
перегрев мотора;
снижение топливной экономичности.

Как видим, проблемы имеются при любом изменении угла зажигания. И всё же многие автомобилисты на свой страх и риск идут на такой шаг. Одни – устанавливая ранее зажигание, чтобы не испытывать проблем с запуском. Другие предпочитают позднее зажигание, позволяющее улучшить динамику автомобиля при разгоне. Оба случая нежелательны, поскольку негативным образом сказываются на двигателе.

Отметим, что установка ГБО предъявляет к автовладельцам повышенные требования в части оптимизации угла зажигания. В настоящее время переход на сжатый газ позволяет уменьшить расходы на горючее практически вдвое, но нужно учитывать, что это топливо характеризуется более высоким по сравнению с бензином октановым числом, да и расходуется несколько быстрее бензина. Всё это приводит к тому, что догорание горючей смеси может происходить на такте выпуска, оказывая сильное термическое воздействие на систему выпуска. Именно поэтому владельцам авто в ГБО следует намного чаще следить за функционированием силового агрегата.

Симптоматика неправильно выставленного угла зажигания характерна и для дизельных моторов, но причины этого явления принципиально иные. Дело в том, что способ поджига горючего у дизельного двигателя иная: здесь воздух подаётся непосредственно в камеру сгорания, то есть отсутствует этап подготовки ТВС. Солярка подается в цилиндр, где и самовоспламеняется, контактируя с сильно сжатым воздухом, разогретым до температуры, достаточной для возгорания солярки.

Регулировка позднего/раннего УО зажигания заключается в точном выставлении УО впрыска солярки точно в момент прохождения поршнем ВМТ, а главным элементом системы зажигания касательно дизельных силовых агрегатов считается топливонасос высокого давления, отвечающий за оптимальный впрыск горючего.

Раннее или позднее зажигание

Слишком ранний поджиг смеси в рабочих камерах цилиндров или слишком поздний является причиной плохой работой ДВС. Двигатель может не тянуть в гору, медленно разгоняться, сильно вибрировать и т.д.

Признаки не верно выставленного зажигания:

мотор заводится с трудом;
повышенный уровень расхода топлива;
мотор не может развить мощность;
в режиме холостого хода (ХХ) ДВС то глохнет, то перегазовывает;
мотор слабо реагирует на нажатие педали газа;
ДВС перегревается;
мотор детонирует.

Легко можно определить, что зажигание надо настраивать, если слышны хлопки из глушителя, автомобиль «чихает». В таком режиме рекомендуется не эксплуатировать машину, а сразу отрегулировать. Тем более, одним из признаков является детонация, которая может разрушить клапана, поршни и цилиндры.

Как выставить угол опережения зажигания своими руками

Выставить правильно зажигание — это значит, что нужно найти нужный угол опережения зажигания (УОЗ). Настройка производится на холостом ходу, хотя это и так понятно, но вдруг кто-то задумал поставить авто на домкрат и настраивать на скорости.

Для настройки зажигания, надо знать, что оптимальные хорошие обороты коленчатого вала двигателя на холостом ходу — это от 850 до 900 об/мин. Угол наклона момента зажигания должен находиться от -1 до +1 градуса. Это градус по отношению к верхней мертвой точке (ВМТ).

Если используется лампочка для настройки, то ее подсоединяют к плюсовой клемме на распределителе зажигания (трамблер), а цоколь лампочки — с «массой». Разберем по отдельности варианты настройки.

Настройка стробоскопом

Запустить мотор, нагреть его до рабочей температуры и заглушить.
Подключить стробоскоп к сети автомобиля.
Выкрутить гайку фиксации крышки распределителя — прерывателя зажигания.
Надеть на высоковольтный провод первого цилиндра сигнальный датчик срабатывания.
Если на трамблере есть шланчик вакуум-корректора, то его надо отсоединить и заглушить.
Свет стробоскопа направить на шкив коленвала ДВС.
Теперь завести двигатель и оставить работать на холостых оборотах.
Теперь надо повернуть корпус трамблера и зафиксировать так, чтобы метка на шкиве коленвала совпала с меткой газораспределительного механизма (ГРМ).
При совпадении меток, затянуть гайку.

Как выставить зажигание контрольной лампочкой

Вращать коленвал мотора до тех пор, пока метка на его шкиве не совпадет с меткой ГРМ.
При этом, бегунок трамблера зажигания должен быть направлен на первый цилиндр.
Теперь надо ослабить гайку трамблера.
Один провод соединяется с сердцевиной контрольной лампы (контролка) и с проводом катушки зажигания (бобина).
Второй провод соединяет массу и цоколь лампочки. Лампочка должна загореться.
После этого, надо включить зажигание поворотом ключа замка зажигания и поворачивать корпус распределителя (трамблера) по часовой стрелке. При вращении трамблера, в каком-то положении лампочка погаснет. В этом положении надо затянуть прижимную гайку распределителя.

Важность правильной регулировки зажигания

Верность выставленного зажигания на карбюраторных двигателях осуществляется при помощи стробоскопа

От характера установки зажигания зависит качество и экономичность работы двигателя

Поэтому именно установка зажигания – важное действие, которое позволяет настроить силовой агрегат. При неправильной установке зажигания, как в сторону увеличения угла опережения, так и в сторону уменьшения, двигатель сразу ощущает негативное воздействие

Принцип работы зажигания

Бензиновый двигатель имеет определённые факторы, которые влияют на качество и время подачи искры, необходимой для воспламенения горючей смеси. Эти факторы объединяются в отдельный механизм, получивший название – трамблёр, его ещё иногда называют распределитель-прерыватель.

Классическая схема зажигания

Он установлен в области блока цилиндров, вал трамблёра приводится в движение за счёт распредвала мотора. На валу трамблёра расположены кулачки, они в необходимый момент размыкают цепь, далее происходит образование искры.

Схема трамблёра

Конечно же, это отражается на работоспособности двигателя, что потребует дальнейшего вмешательства и регулировку.
