Как установить металлическую крышу на уаз-469: видеоинструкция

Монтаж изделия на УАЗ 469

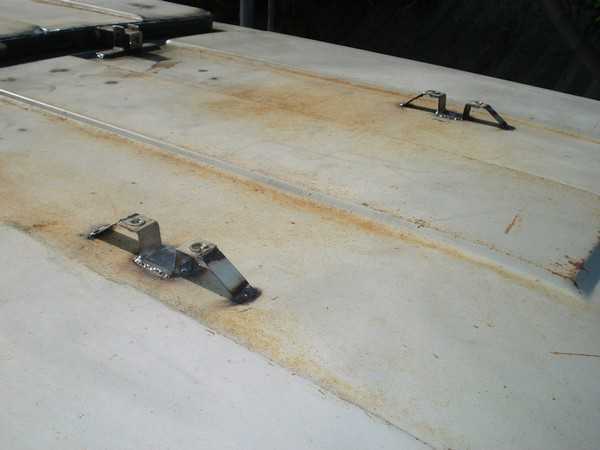

Способ установки экспедиционного багажника зависит от типа крепления. При монтаже конструкции на металлическую крышу можно использовать крепления на водостоки. На тентованную крышу можно установить багажник с креплениями на дугах или кузове автомобиля

При установке важно следить за правильностью расположения конструкции по отношению к крыше автомобиля

При установке багажника с удлиненными кронштейнами, следует в месте крепления усилить кузов металлическими пластинами толщиной не менее 3 мм. В местах крепления сверлят отверстия. Монтаж осуществляется с помощью болтов. Во избежание проворачивания гаек при затяжке болтов можно предварительно приварить их к металлическим пластинам усилителям.

Восстановление или замена

В сравнении с реставрационными операциями замена кузова смотрится как куда более рассудительное и трезвое решение. Чтобы провести грамотный ремонт, надо знать специфику работы, располагать высококачественным оборудованием и т. д. Если ремонт будет проводиться в СТО, то придется заплатить немало денег, да и хорошо потрепанный кузов вряд ли удастся отреставрировать так, чтобы он прослужил несколько лет.

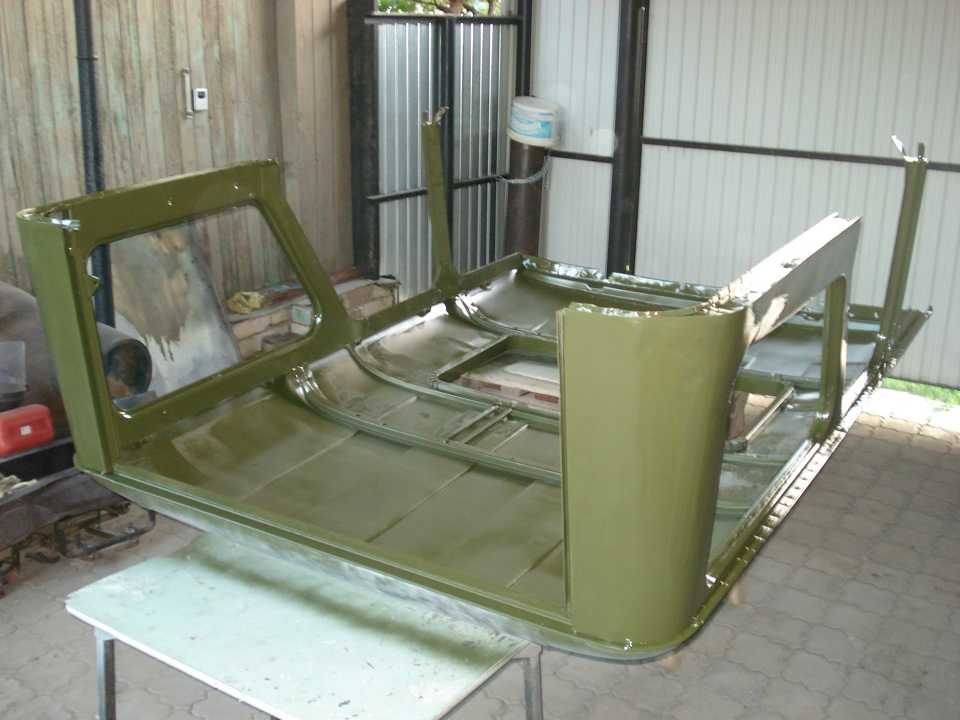

Новый кузов UAZ

С другой стороны, замена кузова тоже не является операцией из легких, как бы это ни казалось на первый взгляд. Одна из сложнейших разновидностей реставрации с технологичной точки зрения, предполагающая переустановку металлического каркаса – именно так назван данный вид работ.

Кузов Уаз чаще всего заменяется в случае серьезных дефектов, полученных из-за тяжелых ДТП или серьезных аварий. Чтобы его замена прошла успешно, принято использовать многочисленное оборудование и инструменты.

Замену кузова желательно проводить в специализированном автосервисе. Как правило, здесь проводится весь комплекс услуг, включая и оформление документов.

Стоит знать, что кузов автомобиля изготовлен из нескольких элементов. Эти детали могут либо заменяться в отдельности, либо в совокупности с другими кузовными частями. Так, после ДТП страдает в большинстве случаев лишь часть каркаса. Можно заменить только передок или заднюю часть, тем самым, сэкономив на замене.

Помимо этого, частенько страдают во время аварии такие части кузова, как пороги и крылья. Их замену можно проводить самостоятельно, никакого переоформления документов проводить не нужно.

Модель	Комплектация	Масса, кг	Цена
УАЗ-3741 Буханка	В сборе фургон (глухой)	592	313 тысяч рублей
	Остекленный фургон	768	329 тысяч рублей
Уаз 3962 санитарка	В сборе, с мягкими сиденьями	765	344 тысячи рублей
Уаз 2206	В сборе, мягкие сиденья, столик, м/автобус	768	356 тысяч
Уаз 3909 Фермер	В сборе	768	337 тысяч рублей
Уаз 3163 Патриот	В сборе	750	478 тысяч рублей
Крыша Хантер	Под распашные двери	83,9	67 тысяч рублей

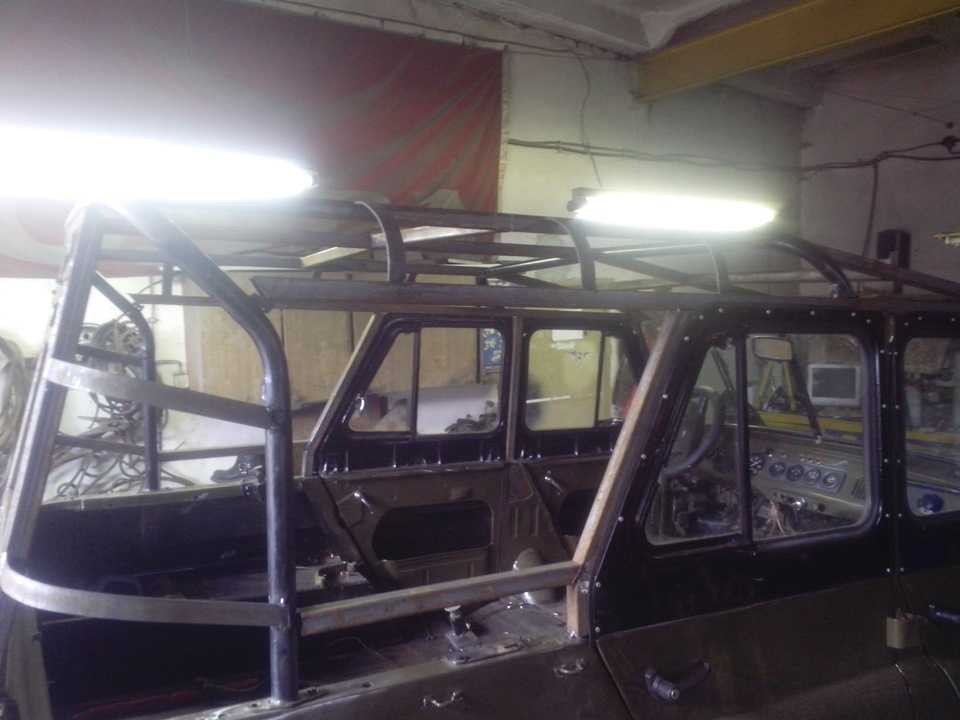

Установка каркаса для новой крыши

Шаг 1: Открутите старый каркас и снимите крышу

Для начала установки новой крыши необходимо снять старый каркас и снять старую крышу. Открутите все болты, которые держат каркас и крышу вместе. При необходимости, использовать инструменты.

Шаг 2: Очистите поверхность кузова от старой краски и ржавчины

Отсоединив старую крышу, нужно очистить поверхность кузова от старой краски и ржавчины. Это необходимо, чтобы новая крыша лучше держалась и продолжала выглядеть красиво в течение длительного времени.

Шаг 3: Установите новый каркас

После того, как поверхность кузова была очищена и приготовлена, можно приступить к установке нового каркаса. Закрепите его на кузове с помощью болтов и гаек на защелках

Пожалуйста, убедитесь, что каркас был установлен надежно и прочно, это важно, чтобы избежать потенциальных опасностей на дороге

Шаг 4: Подготовьте новую крышу к установке

После установки нового каркаса нужно приготовить новую крышу к установке. Проведите измерения и убедитесь, что крыша прекрасно подходит к каркасу. Если это не так, то попробуйте настроить крышу, чтобы она лучше подходила к каркасу.

Шаг 5: Установите новую крышу

Наконец, после того, как каркас был установлен и крыша подготовлена, можно приступить к установке новой крыши

Необходимо аккуратно и осторожно установить крышу, убедившись, что она надежно закреплена каркаса и не будет двигаться во время движения по дороге

Будьте осторожны при работе с тяжелыми материалами. Но если вы следуете правильной последовательности и осторожны в работе, вы сможете установить новую крышу на УАЗ 469 без особых проблем.

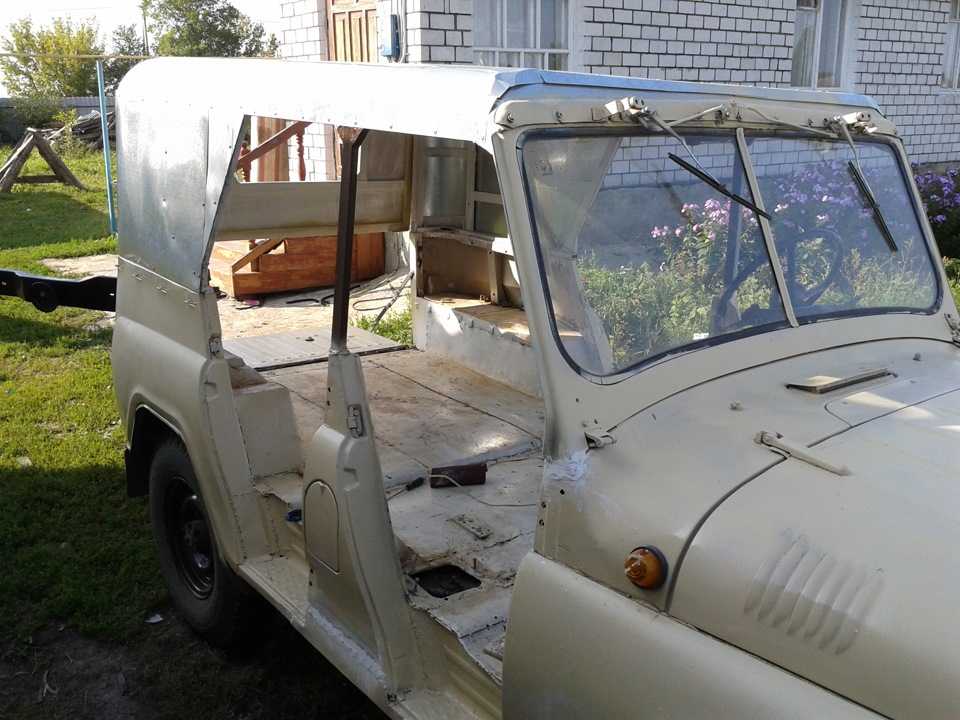

Изготавливаем крышу своими руками

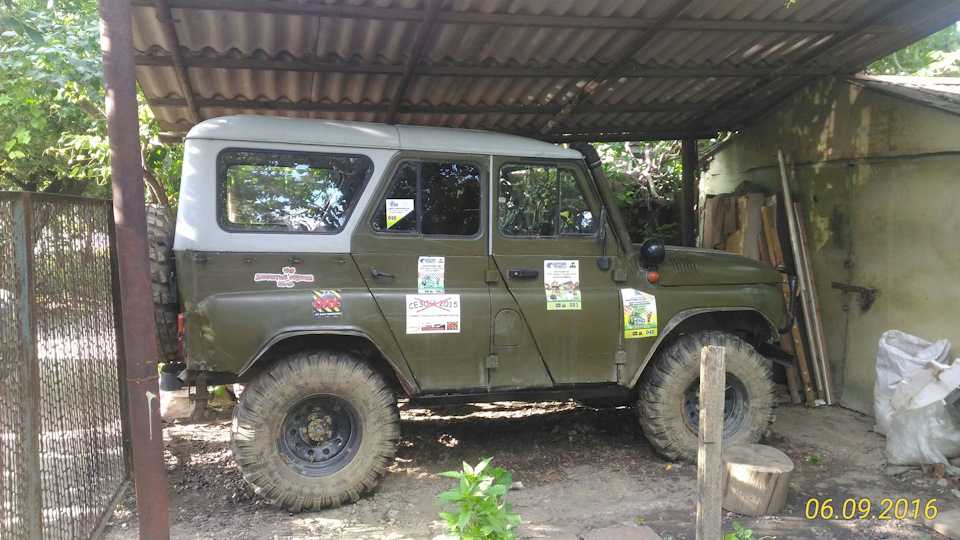

Стандартный верх для 469-й модели

Самодельная крыша на УАЗ легко изготавливается в гаражных условиях. Данная конструкция состоит из следующих элементов:

• боковушек;
• ляды;
• отливов;
• листа.

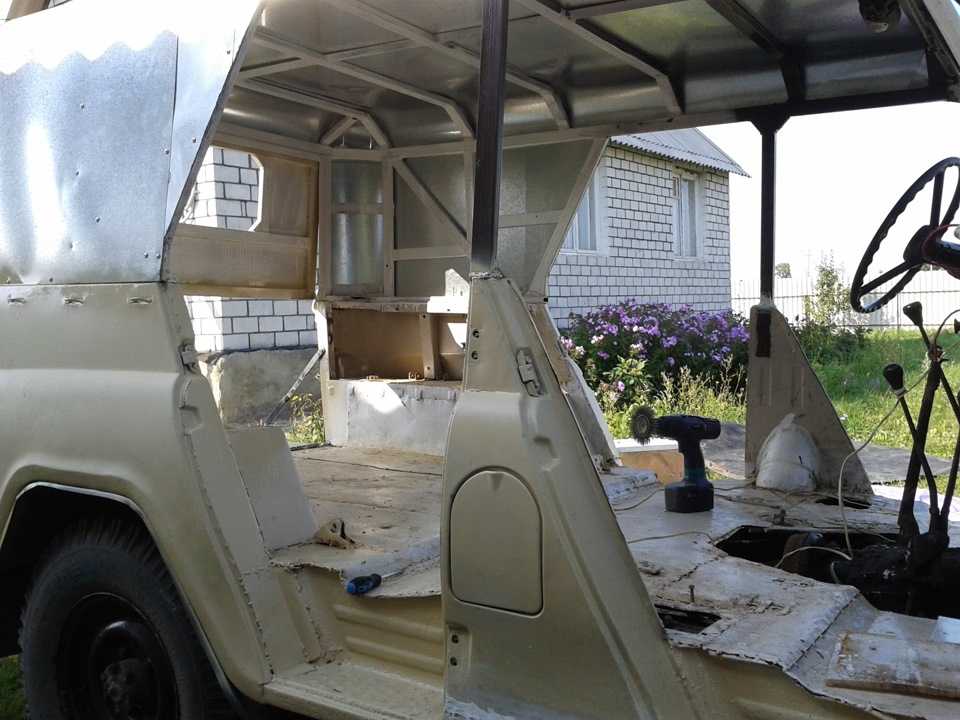

Железная крыша изготавливается с помощью болгарки, листового железа, болтов, картона, карандаша. Сначала с УАЗ 469 снимаются дуги. Затем вырезаются накладки, повторяющие контур крыла. Следующий шаг предусматривает фиксацию накладок к крыльям и установку задней и средней дуги, при этом необходимо ориентироваться на дверь и раму лобового стекла. Задняя дуга приваривается к данным пластинам.

Металлическая крыша на УАЗ потребует распорок. Для их изготовления используют квадратную трубу. Стойки привариваются в районе заднего борта под проем ляды. От их наклона зависит форма последнего элемента. Если каркас самоделки на УАЗ 469 готов, можно приступать к обшивке.

Сначала нужно обшить боковые окна. Для этого потребуется картон. На заднем крыле чертится линия на 8-10 мм ниже верхнего элемента. Лист картона должен быть большим. На нем обрисовывается профиль двери. Затем картон загибается на заднюю часть кузова УАЗ 469.

На картоне нужно отметить проем ляды. К существующим линиям добавляют припуск по 4-5 см. Полученный шаблон можно использовать для второй стороны крыши. Если раньше не было желания или возможности установить уплотнители, то такая крыша, своими руками сконструированная, предусматривает монтаж данных элементов.

Следующий шаг заключается в изготовлении задних нижних боковушек. Для этого из металла толщиной в 1-1,2 мм вырезаются заготовки по образцу. К верхним распоркам делают несколько точек. Затем к крылу приваривается пластина. Точечной сваркой приваривают металл до двери и задних крыльев. При этом радиус со сваркой не задевается.

Аналогичным образом изготавливается 2 сторона. Следующий шаг создания такой конструкции, как самодельная крыша на УАЗ, предусматривает обустройство передней верхней части крыши. Для этого потребуется заранее сделать картонный эскиз.

Установка металлических листов на каркас

1. Проверка каркаса

Перед установкой металлических листов необходимо проверить каркас крыши на наличие дефектов и повреждений. Если каркас имеет явные дефекты, необходимо их устранить перед установкой листов.

2. Подготовка листов

Перед установкой листов необходимо обработать их антикоррозийной составом, чтобы защитить от коррозии на длительный срок. Также необходимо правильно рассчитать количество необходимых листов, учитывая размеры крыши и их перекрытие.

3. Установка металлических листов

Металлические листы устанавливаются на каркас крыши при помощи специальных крепежных элементов. При установке необходимо следить за тем, чтобы листы были аккуратно настроены по размеру и не перекрывали друг друга неправильно. Также необходимо плотно закрепить каждый лист на каркасе, чтобы он не смещался и не открывался под действием внешних факторов.

4. Заполнение пробелов

После установки листов необходимо закрыть все пробелы между листами и каркасом, чтобы избежать попадания влаги и других внешних воздействий. Для этого можно использовать специальные герметики или другие материалы.

5. Проверка крыши на герметичность

После установки металлических листов необходимо проверить герметичность всей крыши на наличие возможных протечек. Если обнаружены протечки, необходимо их немедленно устранить.

Установка металлической крыши

Металлическая крыша является популярным выбором для автомобилей УАЗ 469 благодаря своей прочности и долговечности. Установка металлической крыши на УАЗ 469 может быть выполнена в несколько простых шагов. В этом видеоруководстве мы покажем вам, как установить металлическую крышу на свой УАЗ 469.

Шаг 1: Подготовка автомобиля

Перед установкой металлической крыши на УАЗ 469 необходимо подготовить автомобиль. Сначала удалите существующую крышу и очистите поверхность от старых красок и ржавчины. Затем проверьте раму автомобиля на наличие повреждений и исправьте их по необходимости.

Шаг 2: Установка крепежных элементов

После подготовки автомобиля установите крепежные элементы крыши, которые будут обеспечивать надежное крепление металлической крыши. Зачастую, крепежные элементы поставляются в комплекте с крышей и имеют отверстия для болтов. Установите крепежные элементы так, чтобы они были равномерно распределены по раме автомобиля.

Шаг 3: Установка металлической крыши

После установки крепежных элементов можно приступать к установке металлической крыши. Поставьте крышу на крепежные элементы и сделайте несколько проверочных замеров, чтобы убедиться в правильном выравнивании крыши. Затем замокните крышу на месте, используя болты или другие предусмотренные крепления.

Шаг 4: Проверка качества установки

После установки металлической крыши необходимо проверить качество установки. Убедитесь, что крыша надежно закреплена и не имеет люфтов. Проверьте, что крыша плотно прилегает к раме автомобиля, а также что она не пропускает воду и защищает от неблагоприятных погодных условий.

Шаг 5: Завершение установки

После того, как вы убедитесь в качестве установки металлической крыши, можно завершить процесс. Проверьте все крепежные элементы еще раз, чтобы убедиться в их надежности. Если все выглядит правильно, то крыша готова к использованию.

Установка металлической крыши на УАЗ 469 может быть выполнена благодаря простым и понятным шагам. Следуйте данному руководству, чтобы установить металлическую крышу своего УАЗ 469 и наслаждаться ее преимуществами.

Нюансы замены передка кузова

Замена передка выполняют особняком в том случае, когда повреждаются силовые поперечины, лонжероны с брызговиками или зоны монтажа оптики. Если уже невозможно бывает восстановить геометрию, проводится замена.

Нюансы замены остова

Алгоритм проведения данной операции в этом случае будет выглядеть так:

• Капот, АКБ, фары и другие элементы, мешающие работе, снимаются;
• Силовая установка и КПП также демонтируются;
• Крылья спереди тоже подвергаются снятию;
• После этого надо демонтировать передние лонжероны и брызговики.

Далее следует приделать к габаритам остова новые детали. Затем приварить их по всей поверхности, установить навесные кузовные элементы (крылья, капот и т. д.). В процессе установки «оперения» следует диагностировать проемы и люфты, а также плотность соприкосновения элементов между собой.

Если менять кузов в такой же последовательности, как приведено выше, можно гарантировать качество и высокую скорость работ.

Задок автомобиля

При существенных деформациях кузова в задней части, например, после удара во время аварии, проводится замена данной части. Безусловно, в этом случае придется заменить следующие элементы: пол для запаски и топливного бака, лонжероны и панель. Если провести установку нового задка особняком не получается, то проводится общая замена кузова.

Пошаговый алгоритм проведения замены задней части кузова:

• Снимается бампер, оптика, дверь, запаска и все остальное;
• Места соединения сваркой задка с кузовом намечаются, а после данная часть демонтируется;
• Острые края металлической составляющей устраняются в обязательном порядке, а после тщательно зачищаются;
• Новая деталь подгоняется по размерам;
• Точечной сваркой прихватываются новые части со старым кузовным остовом;
• Сплошным швом деталь проваривается, что обеспечивает надежную механическую связку;
• Также, как и в предыдущих случаях сварные швы зачищаются и подвергаются покраске.

Зачем нужен экспедиционный багажник

Мощная металлическая конструкция на крыше автомобиля выполняет одновременно несколько функций. Форма, степень мощности и устойчивости к негативным факторам подбирается исходя из личных предпочтений владельца. Функции, выполняемые экспедиционным багажником:

• Увеличение полезного пространства, используемого для перевозки груза. Экспедиционный багажник имеет большую площадь. Это позволяет перевозить крупногабаритные грузы. При регулярном использовании автомобиля для движения по пересеченной местности автомобилисты перевозят на крыше емкости с топливом, запасные колеса, шанцевый инструмент и т.д.
• Защита крыши от повреждений при езде в лесу. Конструкция защищает крышу от ударов ветками.
• Установка дополнительного оборудования. На экспедиционный багажник устанавливают фонари дополнительного освещения, лестницы, крепежи для инструмента и т.п. При изготовлении конструкции необходимо учитывать, какой тип дополнительного оборудования будет использоваться в дальнейшем.

Тюнинг

Все виды операций приведенных выше – это шаг, способствующий общей модернизации кузова 39094, Хантер и других моделей Уазиков. Что касается тюнинга в полномасштабной версии, то он понадобится людям, запланировавшим всерьез превратить свой внедорожник в вездеход.

Если тюнинг кузова проводится на Фермере 39094, устанавливаются 15-дюймовые колесные диски, обутые в 35-дюймовые грязевые шины. Популярно проводить также лифтинг подвески и кузова, чтобы большие колеса удобнее было ставить.

Помимо этих манипуляций, для еще более удобного прохождения Фермером 39094 бездорожья устанавливается силовой обвес. Он, как правило, состоит из усиленного переднего бампера, новых порогов, мухобойки для ветрового стекла и рядом защитных составляющих. Последние рекомендуется ставить на бензиновый бак, картер мостов и двигательный отсек.

Превосходно зарекомендовала себя также установка шноркеля на крыше. Она позволит избежать проникновение воды под капот 39094. Также рекомендуется к применению реализация герметизации агрегатов.

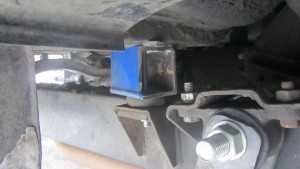

Лифт кузова UAZ

Тюнинг кузова 39094, Хантер и других моделей подразумевает также трансформацию электропроводки на высокоэффективный изолированный аналог. Рекомендуется еще провести интеграцию дисковых тормозов, которые помогут существенно улучшить процесс передвижения по бездорожью.

Безусловно, о какой модернизации кузова 39094 или Хантер может идти речь, если не протюнингован должным образом салон. Превратить его, как внутреннее пространство у Нивы или другого современного отечественного автомобиля вполне по силам каждому. Здесь в первую очередь будет играть роль творческая фантазия и финансовые возможности владельца.

Тюнинг салона подразумевает вначале установку больших кожаных сидений, монтаж аудио-системы в переднюю панель, размещение акустики. Проводится также в обязательном порядке ШВИ.

Итак, рассмотрим поэтапно, как проводится модернизация на Уазиках.

1. Проводится замена колес, чтобы автомобиль легче преодолевал бездорожье.
2. Проводится лифтование не только кузова, но и подвески.
3. Ставится лебедка. К примеру, Уаз 39094 Фермер идеально работает с лебедкам гидравлического или электрического типа.
4. Обеспечивается усиление кузова путем вставки других порогов, различных усилительных и защитных конструкций.
5. Герметизируются агрегаты, меняется проводка. Все это дает возможность существенно повысить безопасность электрики и проводки.
6. Модернизируется тормозная система. Устанавливаются дисковые тормоза.
7. Проводится тюнинг салона.

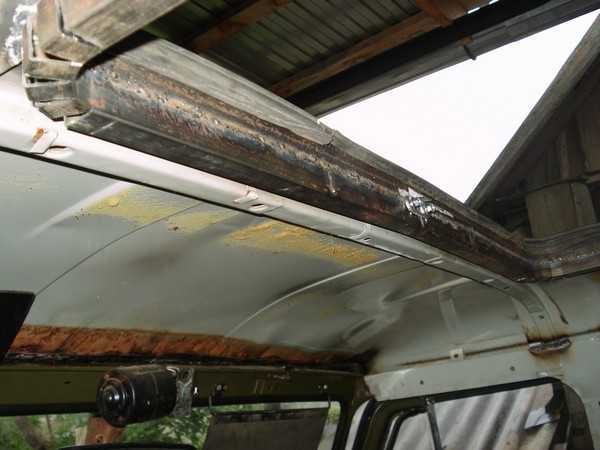

Ремонт крыши и врезка люка в УАЗ 469

Замена крыши и ржавых элементов кузова на УАЗ 469

Сквозная Ржавчина с обеих сторон.

Слишком широкая левая часть

Не ровно приваренное крыло не даёт посадить крышу, щель почти 20 мм.

Труха задней двери крыши, но об этом во второй части.

Вырезаем

Ввариваем заплатку, и самодельный желобок с профтрубы.

Не совсем удачный кадр

Делаем правильную геометрию

Зауживаем широкую часть, вырезано почти 15 мм в нижней части.

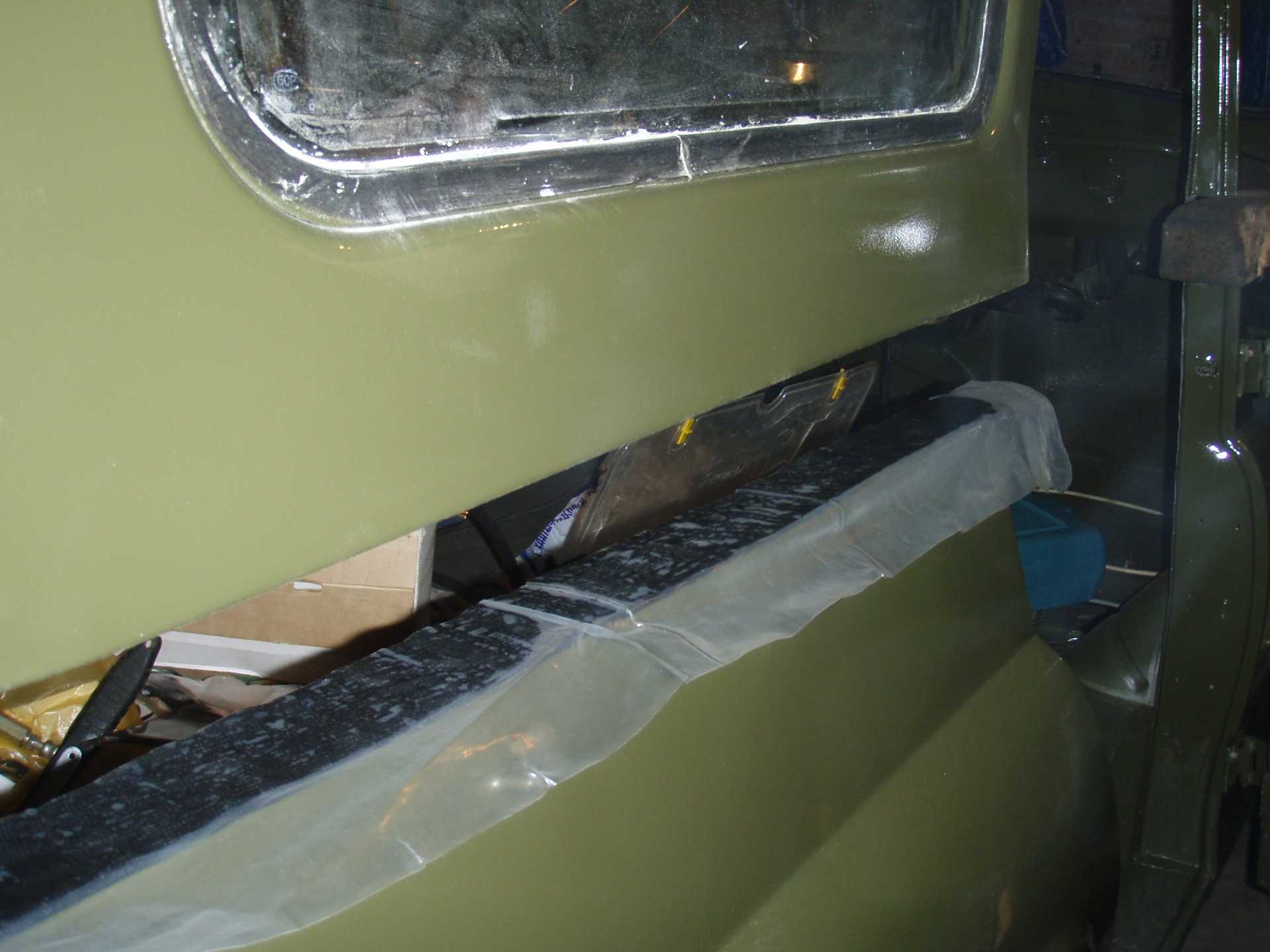

Навариваем полосу, что бы закрыть щель

Вода теперь будет стекать вдоль борта, а не затекать за уплотнитель, почему завод делает борт внутри салона, а не снаружи для меня загадка.

С другой стороны.

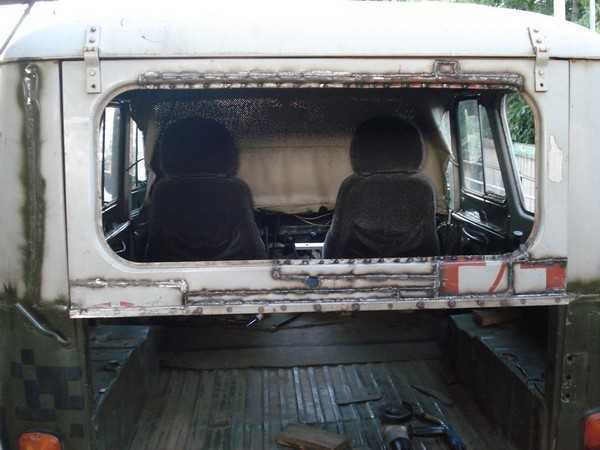

Задняя дверь подвержена коррозии

Было принято решение вырезать ржавчину и на её место приварить новою деталь.

и ввариваем

Все детали были изготовлены в ручную на тисках, что выше, с помощью молотка, нескольких. Целесообразно использовать для этой цели листогиб.

Проваривается обратная сторона

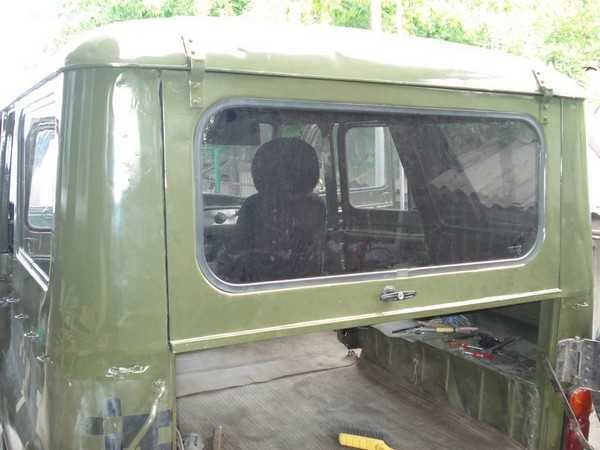

Вот и готово

Примерка

Хлопушка стала тяжелей раза в два и заметно жёстче.

Всего то отходов

Прорезка люка в крыше УАЗ 469

Было

Стало

Контактная сварка высверлилась легко, а сварные швы быстро срезались.

Размечаю будущий люк.

Дальше пилю болгаркой, а уголки лобзиком с пилкой по металлу.

Дальше с 25-го уголка делаю внутреннюю рамку, примерно на 1 см «сжав» внутрь по краям относительно прорезанной дыры.

Ввариваем

В передней части рёбра на крыше мять не стал, прорезал вдоль и просунул, получилось крыша внизу уголка, а ребро сверху.

Чистые размеры:

Дальше надел старый уплотнитель багажника с классики и подгоняем верхнюю рамку люка, относительно нижней она больше на 1,5 см по краям.

Геометрию подгонять сложно, нужно прорезать. Привариваем потом вырезанную часть крыши, всё нужно делать по месту, иначе поведёт и потом выровнять будет сложно. Уголок лежит на крыше, и до обшивки остаётся пространство, поэтому «горло» люка сделал из 25 профтрубы, расстояние в 5 мм заваривал.

Дальше петли наварил 25 профтрубу, а на крыше уголок на 45.

С обратной стороны что бы не рвало крышу усилил из 15 профтрубы.

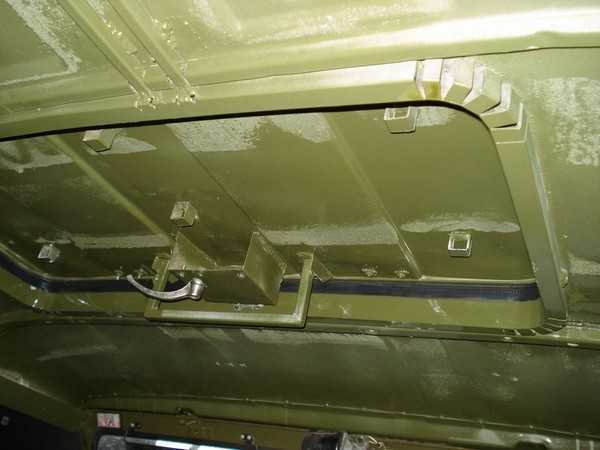

Замок старый с левой задней двери вварил в коробочку из металла, ну и ручку с 15 профтрубы.

Срезал крепления плафона, он во всей крыше был приварен лучше любых других деталей, самая важная вещь наверно. Срезайте его последним, с ним очень удобно всё подгонять.

Для фиксации в открытом положении использовал стопора с задней двери буханки.

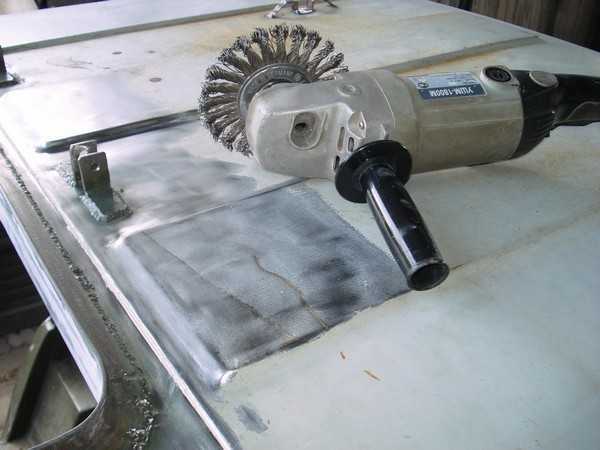

Завершение ремонта крыши УАЗ 469. Сначала, зачистка щёткой.

Затем съем и прокраска нижней части.

На следующий день перевернули для продолжения работ. Далее, использовался другой грунт (порозаполняющий ТОР), так как боди 992. Было принято решение класть его вторым слоем. При укладке вторым слоем, он стал рваться, почти по 5 мм. Пришлось смывать, растворителем отмачивать, шпателем счищать.

Затем установка и проклейка штатным поролоном, предварительно постиранным, добавил ещё изолона в рёбра. Клеил 88 моментом.

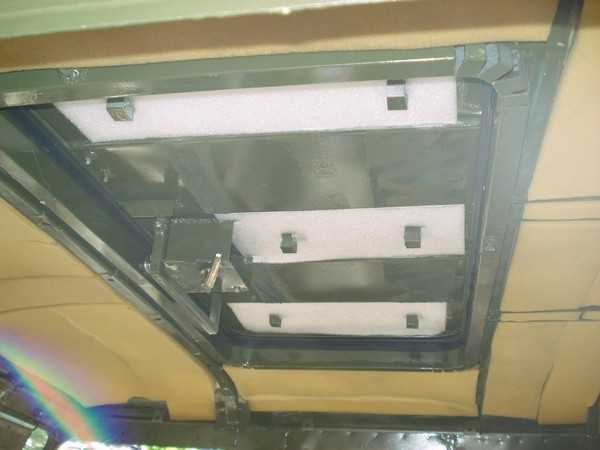

Для люка купил пенопласт

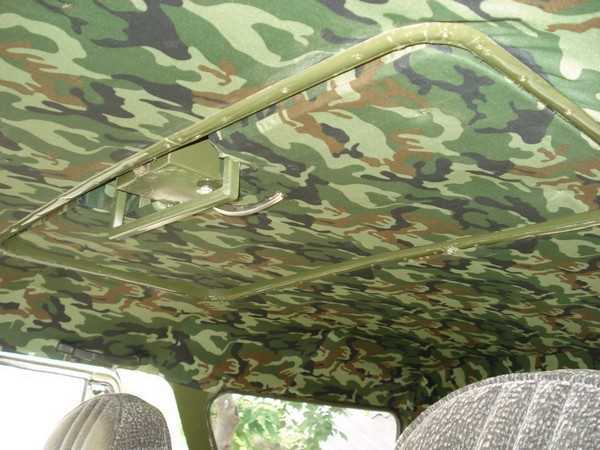

Обшивка обычной камуфлированной тканью. Сшили полотно по старым размерам и натянули.

Ремонт крыши УАЗ 469 выполнен

следующая статья:

Отлив и задние боковушки

Пластиковый верх для УАЗа

Внизу верхних боковушек обустраивается отлив. Делать данный элемент следует с учетом размеров аналогичной детали, размещенной на лобовой рамке. Эти параметры следует учитывать при изготовлении картонного эскиза. Устанавливается отлив над дверьми. Заготовку следует делать от лобовой рамки до средней дуги. По дуге отмечается контур. По раме делаются припуски в 10-15 см. Затем отлив вырезается из металла и сгибается. Автомеханики рекомендуют проводить подобную работу с помощью тисков.

Чтобы правильно согнуть отлив, сначала используют радиус, который расположен ближе к лобовой рамке. Затем гнется большой радиус, расположенный вблизи дуги. Следующий шаг — примерка заготовки на крыше. При необходимости конструкция сгибается таким образом, чтобы часть с отливом плотно прилегала к распорке дуги. Данную процедуру можно выполнять с помощью прямоугольника, вложенного в отлив. Заготовка укладывается на нужное место и приваривается точечной сваркой к распорке изнутри, а к дуге — снаружи. При необходимости применяется молоток. Аналогичная процедура осуществляется с другой стороны.

Следующий шаг — изготовление верхних задних боковушек. Производятся они так же, как и передние. Однако начинать этот процесс следует со средней дуги, заканчивая задним элементом. Затем сгибают металлический лист. В задней части обустраивается отлив и ляды. Приваривается эта конструкция точечной сваркой вразбежку.

Необходимо учесть, что посередине дуг имеется подъем. Его можно рихтовать кувалдой при монтаже распорок и дуг. В этом случае лист легко приваривается. Однако в процессе эксплуатации на крыше УАЗ 469 могут образоваться лужи. Если дуги не рихтовать, можно получить более красивую и надежную конструкцию. Однако ее монтаж будет более трудоемким и сложным.

Данную деталь потребуется приварить к распоркам дуг. В этом месте фиксируют верхние боковушки. Заключительный этап по изготовлению самодельной крыши на УАЗ 469 предусматривает шпаклевку и покраску конструкции.

Покупка готового экспедиционного багажника

Существует возможность приобрести готовую конструкцию. При выборе следует учитывать функциональность изделия. Подбирают конструкции с готовыми кронштейнами для крепления дополнительного оборудования.

Особое внимание следует уделить материалу, из которого сделан багажник. Для изготовления конструкций используют легкие сплавы металлов

Для перевозки грузов небольшой массы можно выбрать багажник из алюминиевого сплава. Для более тяжелого багажа необходимо выбирать изделие из металла высокой прочности.

При покупке необходимо обратить внимание на способ крепления изделия к автомобилю. Некоторые модели фиксируются на крышу

Это не позволяет при необходимости быстро демонтировать багажник. Можно выбрать изделия с быстросъемными кронштейнами.

Усиление Хантер для охоты и рыбалки

Популярный автомобиль Уаз Хантер принято усиливать, если владелец намеревается проводить на нем активный досуг, отправляясь на охоту или рыбалку. Кузов Хантер при этом претерпевает массу изменений. Давайте узнаем каких.

Усиленный Хантер

Итак, вот что приносит модернизация кузова Хантер:

• Салон шумоизолируется путем установки 2-х качественных материалов;
• Салон отделывается также алюминием, что помогает выровнять пол, улучшить дизайн дверей и багажного отсека. Но самое главное – можно проявить смекалку, заменить некоторые металлические элементы на алюминиевые, тем самым, облегчив массу автомобиля;
• Ставится дополнительная печка;
• Сиденья меняются на кожаные. Можно поставить, например, готовые кресла от Рендж Ровер (это же советуем сделать владельцам Нивы);
• Над лобовым стеклом устанавливается полка. Она будет нужна для того чтобы ставить на нее манометр, медиасистему, динамики и зарядку для АКБ;
• Заводскую печку меняют на более производительную от НАМИ;
• В кузове вырезается охотничий люк;
• Выхлопная система полностью модернизируется (затрагиваются определенные кузовные элементы, так как глушитель выводится теперь по задней левосторонней стойке);
• На приборную панель ставится полированная алюминиевая накладка;
• Алюминием обшивается также кузов снаружи. Особенно рекомендуется усилить этим металлом капот, двери в их нижней части и в центре;
• Проводится переварка, переделка и усиление брызговиков.

Дополнительное оборудование

Улучшить функциональность экспедиционного багажника можно с помощью установки дополнительного оборудования. Тип аксессуаров и способ монтажа может отличаться и подбирается индивидуально каждым автомобилистом. Дополнительное оборудование, устанавливаемое на автомобиль УАЗ 469:

• Освещение. Автовладельцы монтируют в конструкцию фонари дополнительного освещения. Это позволяет максимально освещать пространство спереди, сзади и по бокам автомобиля в темное время суток.
• Защита ветрового стекла. Выполнена в виде тросов соединенных с багажником и краем переднего крыла автомобиля. При движении в лесу ветки ударяются о трос, не задевая ветровое стекло.
• Лестница. Используется для беспрепятственного доступа к багажнику. Может устанавливаться как сзади, так и сбоку автомобиля. В задней части авто лестницу крепят на подвижных шарнирах. Это позволяет открывать дверь при необходимости.

На этом список дополнительного оборудования не заканчивается. Некоторые автомобилисты устанавливают на экспедиционный багажник кронштейны для крепления запасного колеса, лопаты, топоры, дополнительную световую сигнализацию и т.д.
