Лифт кузова УАЗ 469 своими руками
Можно увеличить расстояние между кузовом и рамой, самостоятельно используя подручные материалы. Лифт УАЗа 469 своими силами не потребует серьезных финансовых вложений. Для модернизации необходимо подобрать вставки из прочного материала. Хорошо подойдут стержни из полиамида. Понадобится только отрезать 12 частей одинаковой высоты. Материал отличается высокой прочностью и прост в обработке. Длина стержня подбирается исходя из планируемой высоты вставок.
При покупке следует учитывать не только высоту каждой проставки, но и ширину пропила. Некоторые автомобилисты используют вместо вставок хоккейные шайбы. Они изготовлены из прочного материала и хорошо подходят по диаметру к кронштейнам крепления. Для ощутимого лифта устанавливают по 2 шайбы на каждый болт крепления.
Боди лифт УАЗ 469 своими руками выполняется в той же последовательности, что и при монтаже готового комплекта. Перед установкой необходимо подготовить некоторые детали:
- Проставки. Могут быть использованы хоккейные шайбы или изделия из другого прочного материала. Высота вставок подбирается индивидуально, исходя из личных предпочтений владельца. В проставках необходимо просверлить отверстия диаметром, совпадающим с болтами.
- Шайбы. Используют изделия из стали. Они предотвращают провал головки болта сквозь кронштейн крепления.
- Болты. При боди лифте с использованием самодельных вставок потребуется установка более длинных болтов. Для того чтобы правильно рассчитать их размер, необходимо суммировать длину стандартного болта и проставки.
- Гайки.
При поднятии кузова рычаг переключения передач и тяги педали акселератора изменяют свое расположение. В результате, силовая установка работает на высоких оборотах, и отсутствует возможность включения задней передачи.
Решить проблему можно путем расточки люка рычага переключения передач и заменой тяг акселератора на изделия подходящей длины. Некоторые автовладельцы устанавливают верхний педальный блок вместо нижнего.
Комплект подушек, цены
Рассмотрим комплект подушек для лифтинга кузова нашего внедорожника стоимостью 2,8 тыс. рублей. В данном случае подушки имеют высоту от 40 до 100 мм. Что касается дополнительных элементов комплекта, то сюда входят болты в количестве 10-14 штук, гайки и шайбы.
Учитывая особенности различных версий автомобиля Уаз, данные комплекты выпускают в 7 отдельных разновидностях. Более точную информацию по стоимости и высоте подушек можно посмотреть в таблице ниже.
| Модель Уаз | Высота подушки, мм | Стоимость, руб. |
| 3151 | 40 | 2500 |
| 50 | 2700 | |
| 60 | 2800 | |
| 70 | 3000 | |
| 80 | 3200 | |
| 90 | 3600 | |
| 100 | 3700 | |
| Хантер | 40 | 2500 |
| 50 | 2800 | |
| 60 | 3100 | |
| 70 | 3300 | |
| 3153 | 40 | 2700 |
| 50 | 2800 | |
| 60 | 3000 | |
| 70 | 3300 | |
| 452 | 40 | 2400 |
| 50 | 2500 | |
| 60 | 2600 | |
| 70 | 2800 | |
| 80 | 2900 | |
| 90 | 3000 | |
| Патриот | 40 | 2500 |
| 50 | 2600 | |
| 60 | 2900 | |
| 70 | 3100 |
Как лифтовать УАЗ 469 за счет изменения конструкции подвески (варианты)
Существуют несколько методов изменения конструкции подвески. Все они направлены на увеличение расстояния между рамой и мостами. Метод модернизации подбирается исходя из личных предпочтений владельца.
Удлиненные серьги рессор
Для лифта на автомобиль УАЗ 469 устанавливают серьги рессор от «Газели». Они имеют большую длину и увеличат расстояние между рамой и мостами. Можно использовать изделия от других транспортных средств. Подбирая серьги рессор, не следует останавливать выбор на изделиях с избыточной длиной. Сильно большое расстояние между проушиной рессоры и кронштейном крепления негативно повлияет на устойчивость авто.
Чтобы серьги одной проушины не смещались по отношению друг к другу, их необходимо жестко скрепить между собой. Можно соединить их с помощью болта, предварительно установив между серьгами металлическую трубку. Отрезок трубы необходим для предотвращения деформации серьги при стяжке.
Установка проставки моста
Передний и задний мост автомобиля УАЗ 469 крепится к рессоре стремянками. Между рессорой и поверхностью кожуха полуоси предусмотрена проставка. Во избежание продольного смещения рессоры при движении авто, вставка оснащена шиповым соединением.
Для увеличения расстояния между рессорой и мостом монтируют вставку большей толщины. Ощутимого лифта от замены проставки добиться не удастся. Использование такого метода позволит поднять авто на 2 – 3 см.
Подпружинивание рессор
Некоторые автовладельцы для лифта УАЗ 469 устанавливают на авто пружины. Их монтируют между мостом и рамой. Монтаж пружин нацелен на лифт и придание подвеске мягкости при передвижении по бездорожью. Для установки изготавливают самодельные или приобретают готовые кронштейны. Их монтируют на раму и мост автомобиля. Для монтажа используется сварка.
Замена амортизаторов
При внесении изменений в конструкцию подвески потребуется замена амортизаторов. Хода стандартных после лифта будет недостаточно. Выбор производителя осуществляется исходя из личных предпочтений автовладельца. Хорошо подойдут амортизаторы с регулировкой клапанов. Их конструкция позволяет устанавливать необходимую жесткость подвески.
Замена рессор
Для лифта УАЗ 469 некоторые автомобилисты проводят замену рессор. Подбирают изделие с большим количеством листов, чем на стандартной рессоре. Замена проводится в следующей последовательности:
- Автомобиль поднимают и устанавливают раму на упоры. Рессора в таком положении находится без нагрузки.
- Откручивают стремянки одной из рессор. Для облегчения процедуры следует предварительно смазать резьбу стремянок специализированным составом.
- Откручивают болты крепления рессоры к кронштейнам, установленным на раме.
- Демонтируют рессору.
- Устанавливают новое изделие. Сборка осуществляется в обратной последовательности.
При замене рессор на изделия с большим количеством листов необходимо учитывать их толщину. Монтаж рессоры с увеличенной толщиной предусматривает установку длинных стремянок.
Замена подушек кузова

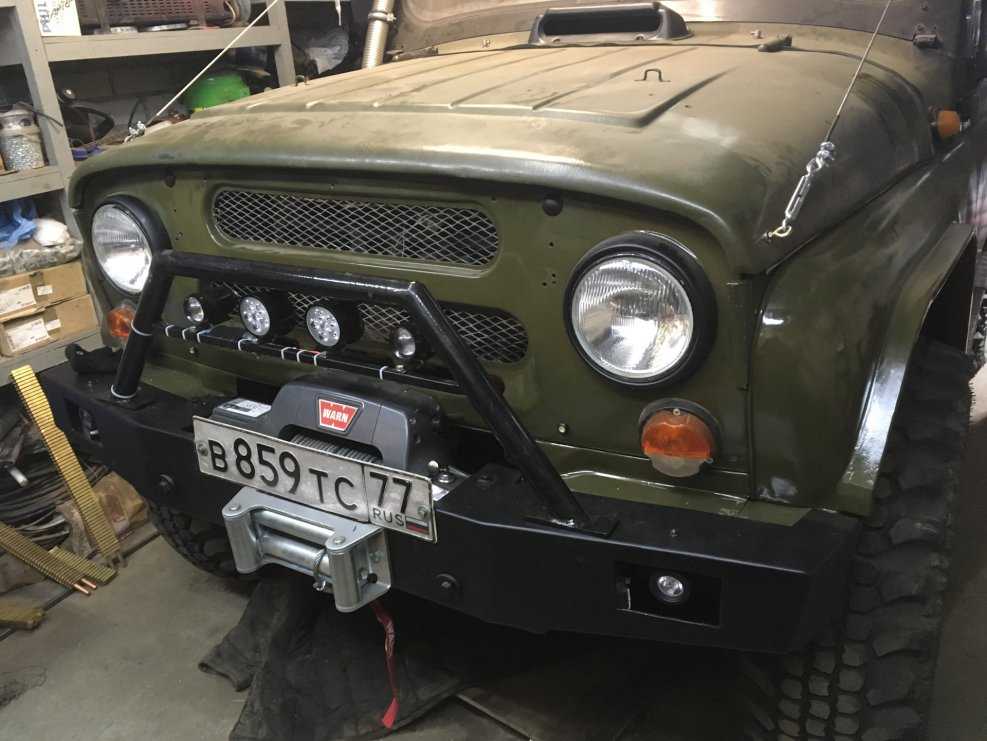

В рамках проекта глобальной реставрации Барса произвёл замену подушек кузова. Некоторые старые подушки уж задубели и потрескались, но главное, что все они поголовно были просевшие. Из-за этого кузов в районе задней арки даже касался рамы.
Для замены на нам потребуется 14 комплектов подушек и крепежа (у длиннобазников 3153 и 3159 на 2 подушки больше чем у Хантера и 469), итого получается:1) Подушка кузова верхняя 3162-5001018 — 14 шт.2) Подушка кузова нижняя 3162-5001028 — 14 шт.3) Втулка распорная крепления кузова к раме 3162-5001024-10 — 14 шт.4) Опора заднего пола 3162-5001090 — 2 шт.5) Болт 12*150 с прочностью не менее 8,8 (оригинальные болты 8*145 с полукруглой головкой и квадратным подголовником, но я взял обычные, под ключ на 19, почему так — объясню далее) — 14 шт.6) Шайба М12 увеличенная — 28 шт.7) Гайка М12 — 28 шт (я взял 14 обычных и 14 самоконтрящихся для полного фен-шуя).

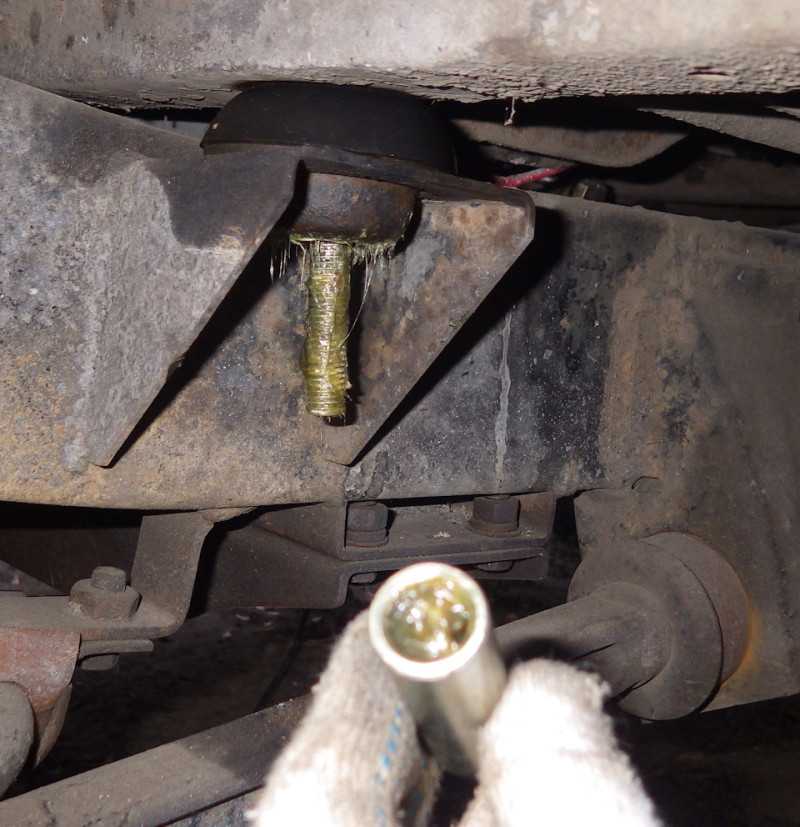

Далее всё просто: откручиваем гайки, выдёргиваем болты, домкратим кузов, снимаем старые подушки, ставим новые, втыкаем болты, закручиваем гайки
Всё, конец, спасибо за внимание.Шутка. Работы я проводил в 2 этапа.1) Замена болтов на большего диаметра
Это я делал ешё в гараже, до покрасочный работ.При попытки открутить старые гайки, я обнаружил, что пол немного подгнил и квадратный подголовник родных болтов прокручивается, не давая возможности открутить гайки. Подлезть болгаркой снизу и срезать гайки не получилось, поэтому я резал шляпки болтов и выбивал их вниз. В некоторых местах пришлось потрудиться, поскольку болты прикипели к втулкам, полностью забитым грязью и ржавчиной. Из-за разбитых посадочных отверстий устанавливать болты с подголовником не было смысла, поэтому заменил их на более толстые М12.Срезая шляпки я сильно покоцал пол, пришлось потом заваривать прорези. Лучше было бы высверлить, но на тот момент дрели не было под рукой, а шурик на 10,8 V с такой работой не справился бы.Избавившись от старых и ржавых болтов я рассверлил отверстия до нужного диаметра. Тут уже и шурик справился. Часть втулок тоже пришлось заменить на новые, т.к. выбить старые болты из некоторых так и не удалось.Установив новые болты я ездил некоторое время со старыми подушками, пока не добрался до покрасочных работ и последующей оклейки пола виброизоляцией. После чего перешёл ко второму этапу.2) Замена подушек.Вот тут действительно всё просто. Откручиваем гайки, домкратим кузов. Я установил стандартный УАЗовзкий домкрат на продольный рычаг и поднял одну сторону кузова. Как вариант можно в несколько человек приподнять кузов руками и подложить под него брусок.
Для безопасность подложил деревяшку между кузовом и рамой, на случай если домкрат сорвётся. Одного домкрата впереди мне хватило что бы полностью поменять одну сторону. Перед установкой я побрызгал все подушки силиконом.Сначала я прозевал тот момент, что «опоры заднего пола» вообще существуют. Они стоят на поперечине рамы, над задним мостом. С левой стороны у меня её не было вообще, видимо из-за этого пол в багажнике прогнулся вниз. Докупив недостающие опоры я продолжил замену.
Болты я обмазал смесью RUST STOP и пушечного сала, оставшейся после кузовного ремонта, и засунул немного смеси во втулки.
Изначально хотел растопить смесь и залить в болтовое отверстие, но не стал, что бы в салоне не пахло этой гадостью.Первую гайку накручивал до того момента, пока нижняя подушка не станет сидеть плотно, но ещё не начнёт сжиматься. Второй гайкой всё это дело зафиксировал.Работы лучше проводить вдвоём — один держит болт из салона, а второй накручивает гайки снизу. Но я работал один, поэтому пришлось прыгать туда-сюда, перекладывая ключ в салоне с болта на болт.
В результате шляпка болта в салоне почти не выступает над шумоизоляцией, а шайба вовсе скрыта под нею. Со временем виброизоляция под болтом и шайбой промнётся и «загерметизирует» отверстие. После этого, скорее всего, нужно будет подтянуть гайки. Так что будем наблюдать.
Дополнено 26.11.2019:После небольшого пробега, как и ожидалось подушки осели, болты ослабли и стали болтаться. После этого подтянул гайки «до упора» т.е. до касания метеллических шайб подушек со втулкой.
Из положительных эффектов за пройденные примерно 300 км могу отметить снижение вибраций, передающихся на кузов.
Лифт подвески УАЗ Буханка
Плюсы и минусы лифта подвески
Теперь рассмотрим следующий способ провести лифт УАЗ Буханка – лифт подвески. Как уже упоминалось, такой способ имеет как плюсы, так и минусы. Можно выделить два основных плюса лифта подвески на УАЗе:
- улучшение показателей проходимости Буханки, обеспечиваемое тем, что колеса остаются на месте, а другая часть поднимается вверх;
- возможность установить большие колеса, которые до лифта подвески не помещались в арки УАЗа.
Ну, а основным минусом такого способа является непременное увеличение углов карданных крестовин. При этом карданы включаются в работу на износ.
Есть несколько вариантов провести лифт подвески. Рассмотрим некоторые из них.
Установка более длинных серёг рессор
Наиболее простым и доступным вариантом является установка более длинных серёг рессор. Осуществляя лифт подвески подобным способом, не стоит сильно увлекаться этим, чтобы не установить чересчур длинные. Слишком длинные серьги рессор могут негативно сказаться на работе подвески и отразиться на управляемости. Чтобы избежать проблем в управляемости рекомендуется серьги стянуть стяжкой по центру.
Проставка мост-рессора
Не нарушая конструкцию рессор, есть возможность чуть приподнять подвеску Буханки, установив проставку между мостом и рессорой. При этом большого лифта ждать не приходится, здесь также рекомендуется не увлекаться процессом.
Безусловно, при установке такой проставки необходимо определиться и с ее фиксацией на установочном месте, а также рассчитать, чтобы длины стремянок рессор было достаточно. Есть возможность также реставрировать старые рессоры, или же приобрести новые. Есть в продаже и специальные элементы для такого тюнинга, но они, как правило, весьма дорогие.
УАЗ 469 лифт кузова
Данная модель Ульяновского автомобильного завода изготовлена на цельной раме. Она представляет собой два металлических швеллера, соединенных между собой поперечными перемычками. Кузов модели крепится к раме по периметру 12 болтами. Для снижения вибрации, передающейся от ходовой части и силового агрегата, между кузовом и рамой установлены эластичные подушки.
Лифт кузова предусматривает установку проставок между кузовом и рамой. Их высота подбирается индивидуально, исходя из личных предпочтений автовладельца. Для проведения модернизации можно обратиться к специалистам или выполнить все работы самостоятельно.
Подготовка к лифту Буханки
Варианты лифтинга УАЗ Буханки
Владельцы Буханки, приступая к тюнингу этого автомобиля, в первую очередь задаются вопросом: «Как поднять УАЗ буханку?». Ответить на этот вопрос мы и постараемся в этой статье. Итак, в первую очередь рассмотрим способы лифта УАЗа. Это может быть:
- Лифт кузова УАЗ
- Лифт подвески Буханки
Оба варианта имеют как преимущества, так и недостатки. Так, лифт кузова Буханки более прост в осуществлении, а также выделяется большей степенью безопасности. Объясняется это тем, что такой способ лифта лишь в малой степени смещает центр тяжести автомобиля, что способствует обеспечению устойчивого поведения Буханки на поворотах и других сложных участках трассы.
Будет полезно: Замена выжимного подшипника сцепления на ваз 2107: инструкции и фото
Если же говорить о лифте подвески, то некоторая опасность ввиду повышения центра тяжести здесь присутствует. Но при этом такой способ существенно меняет показатели проходимости в лучшую сторону.
Выбираем комплект для лифта УАЗ буханка
Как мы видим, существует несколько способов поднять Буханку. Поэтому определить какой лифт комплект УАЗ Буханка будет необходим, можно лишь определившись с выбором метода лифта. Если вы планируете проводить лифтинг самостоятельно, вы можете купить комплект для лифта в магазине. Такие комплекты различны по составу входящих в них деталей и элементов.
Так, комплект для лифта Буханки может содержать:
- проставки «рессора – рама»;
- проставки «пружина – рама»
- болты;
- гайки и др.
Смена колес
Как известно, проходимость машины напрямую зависит от колес. Учитывая то, что колеса УАЗ обувают в довольно твердую и не слишком больших размеров резину, прежде чем приступить непосредственно к лифту необходимо упомянуть и о колесах. К тому же рисунок протектора на шинах Буханки оставляет желать лучшего. Все это говорит о том, что не лишним будет установить на легендарную машину подходящие колеса импортного производства.
В качестве варианта при выборе новых колес для автомобиля УАЗ «Буханка» можно использовать резину BF Goodrich 33×10.5 R15, и соответственно диски диаметром 15 сантиметров. Что касается выбора дисков к ним, то это зависит от желания владельца. Это могут быть легкосплавные или литые диски. А можно и оставить обычные штатные диски.
Однако останавливаться на этом этапе не стоит, ведь такой тюнинг затрудняет управление, поскольку на крутых поворотах передние колеса цепляют края рулевых тяг, а при появлении эффекта скрещивания мостов колеса располагаются прямо на бортах арок. Это вызывает трение шин об крыло. Поэтому непременным этапом тюнинга после установки колес становится лифт кузова УАЗ Буханка.
Комплект подушек, цены
ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год! Читать дальше». Рассмотрим комплект подушек для лифтинга кузова нашего внедорожника стоимостью 2,8 тыс
рублей. В данном случае подушки имеют высоту от 40 до 100 мм. Что касается дополнительных элементов комплекта, то сюда входят болты в количестве 10-14 штук, гайки и шайбы
Рассмотрим комплект подушек для лифтинга кузова нашего внедорожника стоимостью 2,8 тыс. рублей. В данном случае подушки имеют высоту от 40 до 100 мм. Что касается дополнительных элементов комплекта, то сюда входят болты в количестве 10-14 штук, гайки и шайбы.
Учитывая особенности различных версий автомобиля Уаз, данные комплекты выпускают в 7 отдельных разновидностях. Более точную информацию по стоимости и высоте подушек можно посмотреть в таблице ниже.
| Модель Уаз | Высота подушки, мм | Стоимость, руб. |
| 3151 | 40 | 2500 |
| 50 | 2700 | |
| 60 | 2800 | |
| 70 | 3000 | |
| 80 | 3200 | |
| 90 | 3600 | |
| 100 | 3700 | |
| Хантер | 40 | 2500 |
| 50 | 2800 | |
| 60 | 3100 | |
| 70 | 3300 | |
| 3153 | 40 | 2700 |
| 50 | 2800 | |
| 60 | 3000 | |
| 70 | 3300 | |
| 452 | 40 | 2400 |
| 50 | 2500 | |
| 60 | 2600 | |
| 70 | 2800 | |
| 80 | 2900 | |
| 90 | 3000 | |
| Патриот | 40 | 2500 |
| 50 | 2600 | |
| 60 | 2900 | |
| 70 | 3100 |

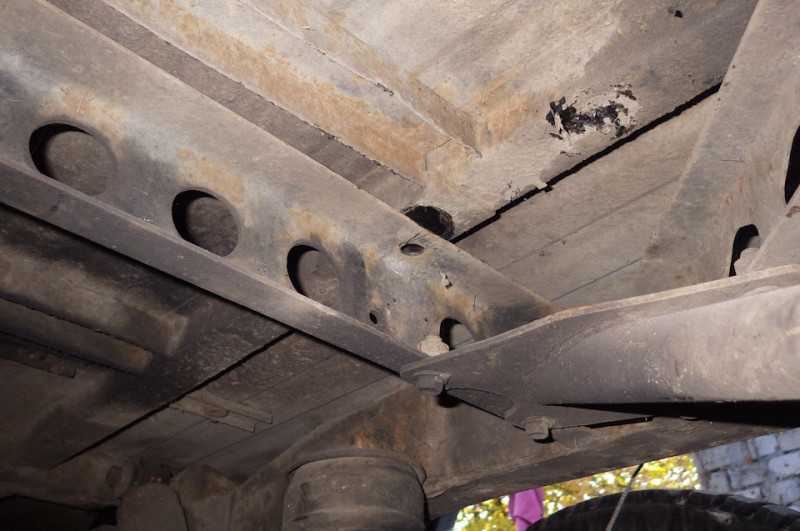

Конструкция рамы и кузова УАЗ-469, УАЗ-31512, 31514
Рама УАЗ-469, УАЗ-31512, 31514
Рама автомобиля (рис.1) состоит из двух продольных балок 3, соединенных между собой пятью поперечинами.
Четыре поперечины приварены к продольным балкам электродуговой сваркой, одна поперечина 8 (вторая спереди) крепится болтами к кронштейнам, приваренным к продольным балкам рамы.
Рис.1. Рама УАЗ-469, УАЗ-3151, 31514
1 — опоры кронштейнов передних рессор; 2 — поперечина № 1; 3—продольная балка; 4 и 7 — кронштейны крепления двигателя; 5 — усилители продольных балок; 6 — передние кронштейны крепления кузова; 8 — поперечина N 2; 9 — средние кронштейны крепления кузова; 10 — поперечина № 3; 11 — задние кронштейны крепления кузова; 12—поперечина № 4; 13 — поперечина № 5; 14 — опоры кронштейнов задних рессор; 15 — кронштейны крепления задних амортизаторов; 16 — кронштейны неподвижных кондов передних рессор; 17 — кронштейны; 18 — кронштейны крепления оперения кузова
Как я лифтовал кузов над рамой УАЗ Хантер
Идея лифтовки витала давно, и вот я ее реализовал. Лифтовал кузов над рамой. Делать лучше вдвоем (при этом квалификация помощника не важна — его дело вставлять болты и держать их ключом).

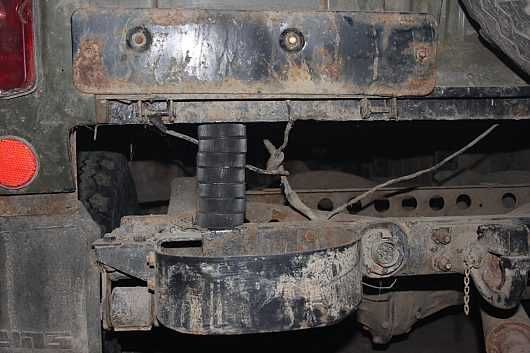

В качестве лифтующего элемента использовал две детали — большую резинку от опоры двигателя УАЗа (похожа на тарелку, толщина 2 см, цена 7-10 р., на фото слева) Если отдельно найти резинки не удалось, — придется покупать в сборе, цена 35-40 р. сентябрь 2003г. и сайлентблок задней подвески 41-го Москвича (резиновый «бочонок» высотой 4 см, диаметром 5-6 см, со стальной трубкой внутри, цена — 25-30р.сентябрь 2003г, на фото справа ) Хоккейные шайбы не стал использовать по соображениям качества резины — для шайбы ее могут делать и из чистой сажи, а резинки подвески имеют долговечную и упругую резину. Также потребуется резиновый буфер подвески любой а/м высотой 5 — 5,5 см (я использовал буфер сжатия передней подвески Волги, ножом отрезав верхушку до высоты 5,5 см). Кроме того, нужны 12 болтов 12х150 мм 14р сентябрь 2003г и по паре гаек на них.
Перед тем как лифтовать, необходимо убедиться, что провода идущие к задним фонарям имеют достаточно резерва и не порвутся, что провода идущие к стартеру тоже имеют резерв. Надо освободить тяги радиатора, проверить запас длины трубок сцепления и тормозов.
Выгребя все из кузова, снизу отвернул и снял гайки и нижние части штатных опор. Сверху вынул штатный крепеж, а образовавшиеся отверстия прошел сверлом 12,5 мм.
Затем поддомкратил задок кузова под Н-образное пересечение лонжеронов кузова за задним мостом. Это дало возможность снять 4 старые подушки задка (диаметр 55мм, высота 15мм) и 2 промежуточные опоры на поперечине (на их место установил буфера от Волги).
Поставив новые подушки (сверху — подушка двигателя, снизу — сайлентблок), продел через них болт. (Ставим (сверху в низ) болт с шайбой в кузов, на болт подушку УАЗ широкой стороной вниз, потом боченок, потом рама, потом толстая старая подушка, потом шайба, потом 2 гайки) Сцентрировав подушки по отверстиям, опустил кузов. Далее подставил домкрат под лонжерон в районе передней подушки салона (перед бензобаком). Подняв сначала правую, а затем левую стороны, поменял соответственно по 3 подушки с каждой стороны.
Затем настала очередь передка (под поперечину кузова спереди двумя домкратами).
Далее, убедившись, что все подушки сцентрированы (непослушные подправляются физическим воздействием — только лучше через гайку, дабы не испортить резьбу), я установил снизу штатные верхние подушки (они потолще, и должны более мягко гасить удары) без внутренних трубок, затянул и законтрил гайки. Тянуть гайки надо до образования «бочкообразности» стенки нижней подушки.
Т. к. у меня был рулевой вал с раздвижным карданным валом, то проблемы с рулем не возникло. В другом варианте, видимо, придется колдовать с колонкой (естественно, ее нужно отпустить до лифтовки). Проблемы с переключателем передач легко решаются рихтовкой кожуха — достаточно через брусок ударить кувалдой по имеющейся выштамповке в районе переключателя пару раз. Я дополнительно поднял на 2 см заднюю часть двигателя, подложив проставки под его опоры (в этом случае, кстати, уменьшается угол переднего, самого «наклонного» кардана, а стало быть, есть резервы дальнейшей лифтовки. Нужно слегка (на 3-4 оборота) ввернуть наконечник привода газа. Также следует проверить изгибы тормозных трубок от ГТЦ. Я их не трогал, хотя, по идее, их желательно поставить подлиннее, с компенсаторными петлями. Т. к. кузов поднялся, в моторном отсеке появились большие щели с боков — их надо заделать резиной, пенополиэтиленом и т. п. Еще одни грабли — крепление запаски. Бампер ушел вниз и его надо чем-то нарастить — например, толстой резиной.
лифтовка на сайлентблоках результат лифтовки

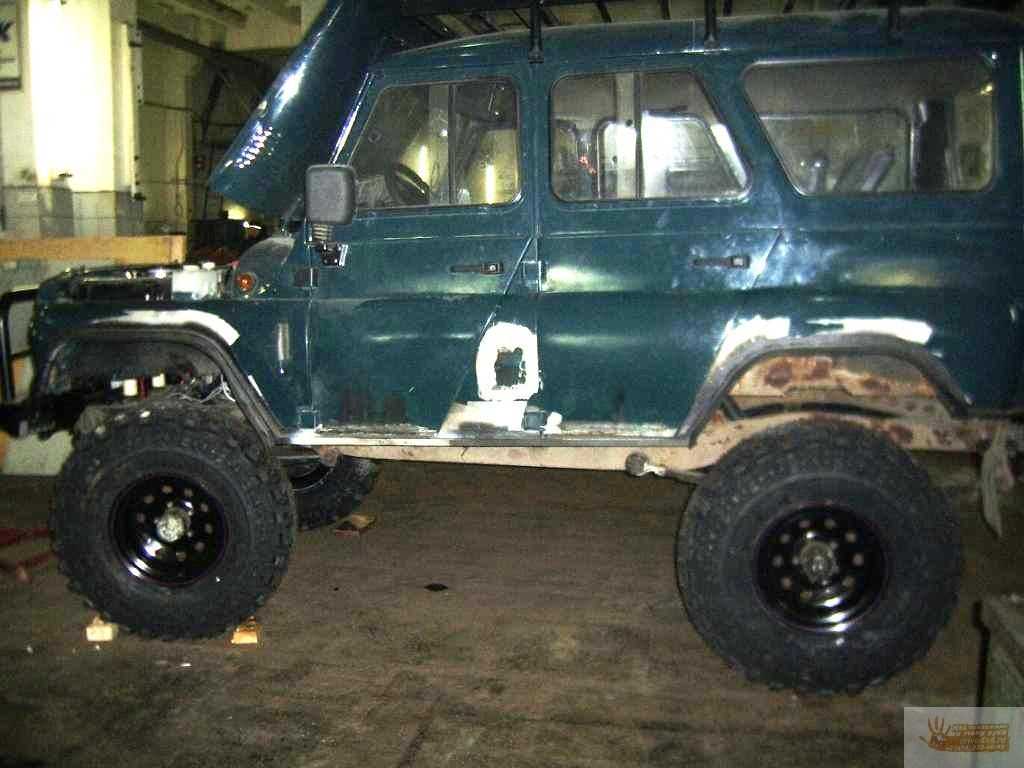

Вся работа заняла примерно 6 часов. Теперь впечатления — помимо возможности установки новой резины и более высокой посадки кузова, УАЗ стал существенно мягче на ходу — мелкие неровности глотаются подушками, большие ямы ощущаются не так резко. Ну и конечно появился великолепный доступ к крепежу рессор! Есть еще большой плюс такой лифтовки: становятся хорошо доступны верхние гайки крепления КПП к кожуху сцепления. А с минусом я столкнулся одним: «кривой стартер» теперь не вставишь.
Смотри также лифтовка автомобилей УАЗ
г. Москва, ул. Полярная 34, тел: 8 495 123 45 67 с: 10:00 — 20:00
1997 — 2021 УАЗ Сервис — ремонт, тюнинг, техническое обслуживание автомобилей УАЗ
Лифт комплект на УАЗ 469
Существует возможность установить готовые комплекты для боди лифта. Лифт комплект на УАЗ 49 представляет собой набор проставок, шайб, гаек и удлиненных болтов. Вставки изготавливаются из высокопрочного материала, устойчивого к механическим нагрузкам и вибрации.
Установка готового комплекта не представляет сложности. Выполнить работу сможет человек, имеющий минимальные технические знания. Установка осуществляется в следующей последовательности:
- Автомобиль устанавливается на смотровую яму или эстакаду. Во избежание самопроизвольного прокатывания авто, необходимо поместить под колеса противооткатные устройства.
- Демонтируются тяги крепления радиатора.
- Откручиваются гайки крепления кузова к раме. На данном этапе болты оставляют на своих посадочных местах. Это исключает смещение отверстий при отрыве кузова от рамы.
- С помощью гидравлического или винтового домкрата кузов поднимается и опускается поочередно спереди, сзади и по бокам.
- Болты крепления кузова извлекают из посадочных мест. В образовавшийся проем устанавливают вставки и фиксируют их удлиненными болтами из лифт комплекта.
- Прижимают кузов к раме гайками.
Важно учитывать, что готовые комплекты не являются заменой штатных эластичных подушек. Вставки изготовлены из прочного материала
Во избежание передачи вибрации от ходовой части и силовой установки на кузов УАЗ необходимо установить эластичные элементы вместе с деталями комплекта.
Лифт кузова УАЗ 469 своими руками
Можно увеличить расстояние между кузовом и рамой, самостоятельно используя подручные материалы. Лифт УАЗа 469 своими силами не потребует серьезных финансовых вложений. Для модернизации необходимо подобрать вставки из прочного материала. Хорошо подойдут стержни из полиамида. Понадобится только отрезать 12 частей одинаковой высоты. Материал отличается высокой прочностью и прост в обработке. Длина стержня подбирается исходя из планируемой высоты вставок.
При покупке следует учитывать не только высоту каждой проставки, но и ширину пропила.
Некоторые автомобилисты используют вместо вставок хоккейные шайбы. Они изготовлены из прочного материала и хорошо подходят по диаметру к кронштейнам крепления. Для ощутимого лифта устанавливают по 2 шайбы на каждый болт крепления.
Боди лифт УАЗ 469 своими руками выполняется в той же последовательности, что и при монтаже готового комплекта. Перед установкой необходимо подготовить некоторые детали:
- Проставки. Могут быть использованы хоккейные шайбы или изделия из другого прочного материала. Высота вставок подбирается индивидуально, исходя из личных предпочтений владельца. В проставках необходимо просверлить отверстия диаметром, совпадающим с болтами.
- Шайбы. Используют изделия из стали. Они предотвращают провал головки болта сквозь кронштейн крепления.
- Болты. При боди лифте с использованием самодельных вставок потребуется установка более длинных болтов. Для того чтобы правильно рассчитать их размер, необходимо суммировать длину стандартного болта и проставки.
- Гайки.
ВАЖНО: Боди лифт не увеличивает дорожный просвет автомобиля. Место расположения переднего и заднего бампера остается прежним
В большинстве случаев лифт кузова проводят для увеличения расстояния между ступицей и колесной аркой. Такая модернизация позволяет поставить на УАЗ 469 увеличенные колеса, что положительно влияет на проходимость автомобиля.
При поднятии кузова рычаг переключения передач и тяги педали акселератора изменяют свое расположение. В результате, силовая установка работает на высоких оборотах, и отсутствует возможность включения задней передачи.
Решить проблему можно путем расточки люка рычага переключения передач и заменой тяг акселератора на изделия подходящей длины. Некоторые автовладельцы устанавливают верхний педальный блок вместо нижнего.
УАЗ «Буханка»: замена рессор и их подушек своими руками
Рессоры передней и задней подвески на уазиках вагонной компоновки симметричны, идентичны и взаимозаменяемы, имеют следующие характеристики:
- 1200 мм в длину, 45 мм в ширину, 13 листов шириной 6,5 мм, которые стянуты по центру болтом и четырьмя хомутами по краям;
- профиль — трапециевидный;
- заводские листы термически и дробеструйно обработаны;
- передний и задний конец элемента не имеют отличий (что удобно при установке);
- резиновые подушки имеют два утолщения: верхнее и нижнее, стянутые перемычкой.
Для замены рессоры на УАЗ «Буханка»понадобится:
- Собственно сам новый элемент.
- Подушки. Можно взять резиновые, но лучше полиуретановые. Последние более прочные, эластичные, износостойкие, долго сохраняют геометрию, отлично выдерживают большие нагрузки.
- Автомобильные болты с граверами (М10) 25 и 30 мм, М16 170-миллиметровые.
- WD-40, ещё пригодится смазка графитовая.
Из инструментов особенно стоит выделить необходимость иметь в наличии газовую горелку, «болгарку», дрель. А теперь коротко о процессе на примере передней рессоры:
- Уазик поставьте на ровную поверхность, зафиксируйте с помощью противооткатных приспособлений передние колёса. Снимите колесо.
- Сорвите стремянки рессор головкой с длинным рычагом на 22. Если хотите побыстрей, а этот процесс занимает большую часть сил и времени, просто срежьте узлы «болгаркой».
- Крышки крепления рессоры нагрейте горелкой. Можно после нагрева стукнуть (не сильно) по ним молотком, затем открутите крышки, уберите грязь, которая обязательно будет внутри.
- Домкратом поднимите УАЗ на раму, чтобы колесо оторвалось от земли на 1-1,5 см, поставьте опоры. Для этой манипуляции отлично подойдёт хайджек.
- Снимите колесо, стремянки. Поддомкратьте мост, уберите подставки, уберите домкрат.
- Выводите рессору из одного любого кронштейна, из второго она выйдет самостоятельно. На этом этапе пригодится лом.
- Новую деталь смажьте графитовой смазкой. Затем прикрутите рессору к мосту, положите на неё толстый, размером в деталь, брус, на него домкрат, а сверху трос так, чтобы обхватить листовую деталь вместе с мостом. Аккуратно, используя домкрат, распрямите новый элемент подвески, затем закрепите его в кронштейнах на раме, в которые установлены подушки. Да, на этом этапе проведения ремонта УАЗ «Буханка» своими руками происходит замена подушек рессор.
- Используйте новые болты, смазав их графитовой смазкой, чтобы затянуть крышки, кронштейны. По окончании процесса надо подтянуть стремянки.
- Установите колесо, снимите домкрат. И всё.
