Замена сцепления ваз 2114 своими руками

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.
Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.
Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Копирайтер с пятилетним стажем.

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность.

Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью.

Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Источники

• http://avtozam.com/vaz/2114/menyaem-stseplenie/
• http://avtovx.ru/sceplenie-kpp/zamena-scepleniya-vaz-2114-155/
• http://autozam.ru/remont-i-obsluzhivanie/zamena-stsepleniya-na-vaz-2114-svoimi.html

Как поменять: последовательность действий

1. Автомобиль устанавливается на смотровую яму. Под задние колёса ставятся противооткатные башмаки. Передние колёса поддомкрачиваются и снимаются.
2. Открывается капот, с аккумуляторной батареи снимаются обе клеммы.
3. С помощью рожковых ключей снимается воздушный фильтр и датчик рядом с ним.
4. Открывается доступ к тросу сцепления. Этот трос отсоединяется рожковым ключом на 10.Тросик сцепления, который необходимо отсоединить
5. Теперь снимается стартер и откручиваются болты на верхней части картера сцепления (их 4 штуки).
6. Откручивается привод переключения передач и опора, находящаяся справа от коробки передач. После этого рожковым ключом на 10 откручивается защитный кожух маховика.
7. С помощью накидного ключа откручиваются крепёжные болты шаровых опор. Далее от коробки передач отсоединяются приводные валы и сливается масло.Откручиваются крепёжные болты шаровых опор
8. Снятие коробки начинается с откручивания болтов, удерживающих коробку на цилиндрах. Болты отворачиваются с помощью торцовой головки на 8. Под коробку подводится деревянный брус, привязанный к верёвке, на котором она и вывешивается рядом с двигателем. Далее с помощью того же ключа на 8 откручиваются болты, с помощью которых к маховику крепится нажимной диск.Нажимной диск откручивается ключом на 8
9. Нажимной и ведомый диски сцепления снимаются.Диски сцепления готовы к снятию
10. Отвёрткой поддевается выжимная пружина, удерживающая выжимной подшипник, после чего подшипник извлекается.Первичный вал КПП очищается от грязи
11. Открывается доступ к первичному валу коробки передач. Он тщательно очищается от остатков смазки и загрязнений. Выжимной подшипник и пружина устанавливаются на место (в случае необходимости заменяются новыми), затем вал центрируется с помощью оправки. Только после этого на него устанавливаются ведомый и нажимной диски сцепления. Затем производится обратная сборка всех узлов автомобиля.

Разборка и снятие сцепления

Рассчитывая стоимость замены сцепления ВАЗ 2114, нужно ориентироваться на цену деталей и к ней добавить оплату работы специалиста. В случае если работы будут производиться самостоятельно, это позволит немного сэкономить. Если ремонт планируется проводить в гараже – наличие смотровой ямы приветствуется. Можно обойтись и без нее, но это доставит дополнительные неудобства и лишние хлопоты.

Для успешного выполнения работ в распоряжении нужно иметь:

• стандартный набор рожковых (накидных) ключей и желательно головок, в том числе для откручивания гайки на ступице (№30);
• съемник шаровой опоры;
• ключ, для откручивания болтов на колесах («балонник»);
• домкрат;
• таль, либо отрезок бруса с веревкой для вывешивания двигателя;
• монтировка;
• отвертка, для фиксации маховика;
• оправка, для центровки ведомого диска;
• деревянные колодки, для установки под авто.

Часто задаваемые вопросы

1. Как поменять выжимной подшипник на ВАЗ 2114 без снятия коробки?

Для замены выжимного подшипника на ВАЗ 2114 без снятия коробки, следуйте инструкциям:

1. Поднимите переднюю часть автомобиля, чтобы иметь доступ к нижней части двигателя.

2. Отсоедините аккумуляторную батарею и защитный кожух двигателя.

3. Снимите генератор, аксессуары и ремни, чтобы получить доступ к механизму сцепления.

4. Ослабьте болты и отсоедините картер маховика.

5. Отсоедините механизм сцепления и аккумуляторную коробку.

6. Снимите старый выжимной подшипник и установите новый взамен.

7. Соберите все обратно, следуя обратной последовательности.

Важно заметить, что данная процедура требует некоторых навыков и инструментов, поэтому, если у вас нет опыта в ремонте автомобилей, лучше обратиться к специалистам

2. Где можно купить выжимной подшипник для ВАЗ 2114?

Выжимные подшипники для ВАЗ 2114 можно приобрести в автомобильных магазинах, специализированных автозапчастей или онлайн-магазинах, предлагающих запчасти для автомобилей. Перед покупкой убедитесь в том, что подшипник соответствует модели и году выпуска вашего автомобиля.

3. Как определить, что выжимной подшипник на ВАЗ 2114 нуждается в замене?

Некоторые признаки, указывающие на необходимость замены выжимного подшипника на ВАЗ 2114, включают:

— Слышимые скрипы и шумы при нажатии на педаль сцепления;

— Трудности при переключении передач и ослабленная отдача сцепления;

— Износ или повреждение выжимного подшипника при визуальном осмотре;

— Проблемы с отпусканием педали сцепления после переключения передач.

Замена сцепления ВАЗ 2114, ВАЗ 2115 своими руками

Покажем, как своими руками произвести замену сцепления на автомобилях ВАЗ 2114, ВАЗ 2115, ВАЗ 2113. Новое сцепление у нас от компании AT 1601131-08

Открываем капот, снимаем воздушный фильтр, отсоединяем и вытаскиваем АКБ. Выкручиваем два болта крепления коробки:

Короткий болт спереди, длинный сзади. Далее мы снимаем стартер:

Сначала откручиваем его клемму, затем крепёж (держится он на трёх шпильках). Рожковым ключом на 17 выкручиваем трос сцепления:

Снимаем два передних колеса. Откручиваем гайки ступиц, чтобы вытащить привода:

Из под арки колеса откручиваем и снимаем пыльник двигателя. Демонтируем защиту картера (если она у вас стоит). Отпускаем гайку краба:

Выкручиваем болты крепления краба:

Откручиваем болт на стабилизаторе, используя головку и ключ одновременно:

Выкручиваем два болта шаровой опоры:

После этого можно снимать рычаг с растяжкой, чтобы потом коробка смогла легко отвестись в сторону. Выкручиваем сливную пробку с КПП:

Подставляем ёмкость куда будет сливаться масло. После того как слили масло, пробку необходимо завернуть обратно. Вынимаем привода, используя для этого монтажку:

Вынимаем штекер с датчик заднего хода. Откручиваем 3 болта с коробки:

Верхний болт со стартера мы выкрутили заранее, теперь докручиваем два нижних:

После этого стартер можно снимать. Отсоединяем кулису (здесь у нас стоит калиновский карданчик):

Отсоединяем штекер с проводами, который идёт на спидометр. Откручиваем боковую подушку от кузова:

Выкручиваем крепление задней подушки:

Откручиваем два последних болта крепления коробки к двигателю:

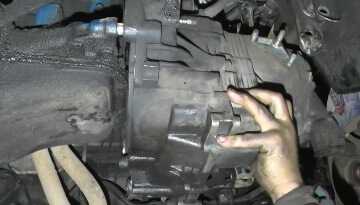

Приступаем к демонтажку коробки передач, для этих целей лучше всего взять помощника, так как КПП очень тяжёлая. Немного сдвигаем её от двигателя монтажкой:

Берём за корпус и выводим в сторону. Вставляем оправку первичного вала и откручиваем старую корзину, она крепится на 6 болтах:

Очищаем от пыли и грязи посадочное место диска сцепления. Ставим сцепление выпуклой частью к корзине:

Вставляем через оправку на первичный вал:

Прикручиваем на место. Смазываем направляющую втулку, шлицевую часть, посадочное место вилки и выжимной подшипник:

Фиксируем его на своём посадочном месте:

Подсоединяем коробку к двигателю. Далее собираем всё в обратной последовательности, только для того чтобы вставить заднею подушку, необходимо будет предварительно поддомкратить коробку вверх, у нас для этого используется УАЗовский домкрат.

Процедура замены сцепления на ваз 2114

Когда будет происходить замена сцепления ВАЗ 2114 возможно будет использовать намного простой вариант — не снимая правый ШРУС и не меняя масло. Если не обойтись чтобы не сливать масло необходимо будет менять выжимной подшипник или вилку.

Когда снимается коробка передач автомобиля следует обратить внимание ,что находясь в подвесном состоянии автомобиль затрудняет доступ под капотом к пространству. Пока еще транспортное средство находится на колесах для дальнейшей упрощенности работы , отсоединяется и откручивается все то, что в дальнейшем будет мешать демонтажу коробки

Для работы необходимы инструменты такие:

	ключи или подойдут головки;
	баллонный ключ;
	съемный ключ для шаровой;
	домкрат, брус для вывешивания мотора;
	монтировка или небольшой ломик;
	веревка;
	отвертка;
	оправка с помощью которой проводится центрирование ведомого диска.

Когда все необходимое приготовлено и автомобиль установлен в нужное состояние приступаем к поэтапной замене.

Поэтапная замена сцепления на ваз 2114

• Для этого сначала нужно снять колеса, отключить аккумулятор от системы питания, провести демонтаж очищения системы воздуха и датчика, после этого отсоединяем тросик сцепления, при чем при этом следует заменить его сразу, если есть такая необходимость.
• Трос в автомобиле нужен для нормального сцепления машины с трассой. Он устанавливается в основном в легковых автомобилях с механической коробкой передач, поэтому на этих моделях он присутствует.
• При помощи втулки его прикрепляют к щитку специальными винтами. Поэтому при замене сцепления его обязательно нужно проверить на исправность. В случае поломки в обязательном порядке следует заменить, чтобы не возникли проблемы на дороге, так как он является важным узлом системы.
• При полной замене или выборочной отсоединяется приводной вал от коробки передач и сливается масло, после этого можно снимать коробку передач,но нужно делать внимательно,чтобы все детали были проверены и заменены.
• Торцовым ключом откручиваются болты на которых крепится коробка передач к цилиндрам, а накидным ключом на 8 снимаются болты которые крепят нажимной диск к маховику. После того как все это сняли осматриваем также ведомый диск, называемый еще корзиной, нужно убедиться что она исправна, так как рабочая поверхность не должна иметь зазоров крупных или трещин.
• Затем нужно поддеть концы вращающей пружины которая фиксирует выжимной подшипник,снять его, муфту и вращающуюся пружину. Осмотрев все детали меняем то что неисправно, например если покрутить подшипник в руке и услышать хруст или шум, значит его нужно заменить.
• Дальше надо снять выключающую вилку. Все детали необходимо протереть керосином очищая их от старой смазки и грязи.
• Заменить деталь все таки это пол дела. Перед тем как выгнать автомобиль нужно отрегулировать сцепление, лучше это делать с хорошо знающим человеком, если имеется такая возможность, вследствие этого зависит срок эксплуатации не только сцепления, но и всех деталей приспособленным к нему.
• После этого закручиваем новый подшипник, муфту и пружину. Для центрирования коленчатого вала в отверстие вставляется оправка и на нее устанавливается ведомый диск, закручиваются болтами диск в маховик.
• Закончив все эти установки дальнейшая замена происходит в обратном порядке, но стоит не забывать при этом вновь залить масло после установки всех деталей.
• Замену сцепления лучше производить своевременно, это улучшает производительность работы надолго, поэтому по возможности не допускать полного износа детали.

Если у вас остались вопросы по замене сцепления на ваз 2114 своими руками посмотрите это видео:

Как правильно отрегулировать педаль сцепления

1. Под педалью сцепления находится гайка. Эту гайку необходимо открутить, для дальнейшей работы с педалью.
2. Ниже этой гайки расположена контргайка. Закручиваем контргайку до упора.
3. Под педалью сцепления располагается крепёж, его необходимо закрутить.
4. Шайбу из резины нужно закрутить до конца, чтобы шайба и вилка располагались плотно друг к другу.
5. Далее нужно навинтить крепёж на наконечник. Это делается для того, чтобы увеличить педальный ход. Соответственно, чтобы уменьшить педальный ход, необходимо раскрутить этот крепёж. Раскручивать или закручивать крепёж на ваз 2114 рекомендуется до 12-13 мм. Это расстояние является самым благоприятным для использования.
6. После всех проделанных вами работ, необходимо проверить всё ли правильно функционирует. Для этого вам нужно трижды выжать педаль сцепления. Замерьте длину педального хода. Если расстояние не соответствует необходимому, это значит, что педаль нужно корректировать ещё. Проделать эти работы необходимо до получения необходимого результата.

Поломке и ведения сцепления вашего автомобиля может способствовать несколько причин. Одной из них может быть неправильная или недостаточная регулировка тросика сцепления. Чтобы приступить к регулировке тросика сцепления, нужно найти регулировочную гайку. Регулировочная гайка находится в моторном отсеке автомобиля на оболочке троса привода, которая вставлена в специальный кронштейн. Кронштейн, в свою очередь, закреплён на картере коробки передач.

Для регулировки тросика сцепления нужно выполнить следующие действия:

1. Одним ключом на 17 мм держим регулировочную гайку.
2. Другим таким же ключом раскручиваем контргайку на несколько оборотов.
3. Придерживая контргайку, вращаем регулировочную гайку до необходимого результата. Чтобы увеличить ход педали крутим гайку по часовой стрелке, а чтобы уменьшить – против часовой стрелке.

После того, как вы отрегулировали регулировочную гайку, слегка закручиваем контргайку. Для проверки нажмите на педаль сцепления несколько раз. Если результат вас не устроил и полученное расстояние не соответствует норме, подкрутите гайку пока не добьётесь требуемого результата. Когда полученная цифра придёт в необходимую норму, тогда можно считать, что регулировка подошла к концу. После всех проводимых работ закрутите контргайку.

Как заменить

Замена сцепления требует поднятия передней части Lada Samara. Прежде всего необходимо заблокировать движение задних колёс с помощью упоров.

1. Ослабить затяжку болтов крепления колёс и поддомкратить левую сторону авто. Расстояние между передними колёсами и землёй должно быть не менее 10 см.
2. Левую сторону поставить на опору. В целях безопасности запрещается использовать в качестве опоры кирпичи или блоки — под весом машины они могут не выдержать и разрушиться. Допускается использование деревянных пней.
3. Поддомкратить правую сторону авто и поставить на опору.
4. Снять колёса.
5. Отключить аккумуляторную батарею и демонтировать из подкапотного пространства.
6. Демонтировать воздушный фильтр.
7. Открутить крепления стартера с помощью ключа на 13. Стартер можно снять с автомобиля, отключив провода.
8. Отключить провод «-» от КПП.
9. Снять защиту мотора.
10. Отключить переключатель скоростей ключом на 13.
11. Под КПП и мотор поставить опоры.
12. Снять 2 подушки с КПП.
13. Открутить болт крепления коробки к силовому агрегату.
14. Открутить гайку со стороны салона авто с помощью торцового ключа на 19.
15. Снять защиту маховика ключом на 10.
16. Удалить штифты из рулевых тяг и открутить гайки.
17. Открутить два болта с шаровых опор. Стойки будут освобождены и останутся висеть на приводах.
18. Слить ⅓ часть масла из КПП.
19. Достать правый ШРУС, который находится внутри. Потребуется лом или молоток.
20. Заменить болты крепления КПП к силовому агрегату на болты нижнего рычага подвески.
21. Снять коробку передач и переместить к левому колесу. Коробка должна лечь на поперечную тягу. Через образовавшийся промежуток между мотором и коробкой легко добраться и заменить диск сцепления, корзину, подшипник.
22. Открутить болты, которые соединяют корзину и маховик. Для удобства снятия придвинуть коробку к двигателю.
23. Поворачивать маховик и откручивать поочерёдно болты. Корзина должна упасть на вал.
24. Переместить КПП в сторону.
25. Извлечь диск сцепления и коробку. Выжимной подшипник находится глубже. Его также нужно демонтировать и заменить на новый.

Все разобранные детали сложить в приготовленные коробки. После установки не должно остаться лишних.

Замена тросика сцепления ВАЗ 2114

Отрегулировать сцепление можно, изменив длину тросика и его внешней оболочки, по отношению к крепежу Коробки передач. С помощью регулирования уменьшается/увеличивается рабочий ход педали. Такая манипуляция под силу любому водителю.

Замена троса сцепления на ВАЗ 2114. Порядок действий:

• На ровной площадке выставляется автомобиль, включается двигатель.
• Включается первая скорость, машина трогается.
• Начало движения нужно зафиксировать.
• Если движение происходит в конце рабочего хода педали, необходимо регулирование сцепления.
• Линейкой меряют педальный выбег. С этой целью нужно полностью выжать сцепление, установить рядом с педалью линейку, сделать пометку и пустить педаль.
• В завершении хода педали опять делается отметка. Расстояние между метками должно быть 125 -135 мм. Если показатели будут другими нужна замена сцепления на ВАЗ 2114.

Замена механизма

Давайте рассмотрим данный процесс, на примере автомобиля ВАЗ 2114. Перед началом работы, загоните автомобиль на яму, или поднимите переднюю часть автомобиля домкратом, для того, чтоб получить доступ к механизму сцепления. Поскольку ВАЗ 2114 и 2115, имеют передний привод, то ведущие колеса нужно поднять над землей, для того, чтоб они могли спокойно вращаться. Это имеет решающую роль, в момент, когда проводится регулировка механизма. Проводить данную процедуру лучше вдвоем, так как вся работа проводится практически навесу, и деталь можно обронить.

Начинается замена сцепления на ВАЗ 2114, непосредственно с снятия старого механизма. Для этого, отсоедините все тросы и провода, а также, открутите крепежные болты на шаровых опорах. Далее, Вам нужно опустить продольный рычаг так, чтоб он не мешал проводить дальнейшую работу. Сделать это можно, открутив опоры кронштейна.

В зависимости от того, какое крепление кронштейна Вы открутили, будет зависеть то, с которой стороны будет проводится замена сцепления. Допустим, что снять левый кронштейн. Тогда, с этой же стороны, снимите брызговик и опоры (переднюю и заднюю). Далее, демонтируйте кожух, и отсоедините привод коробки передач.

Механизм сцепления находится между двигателем и КПП, поэтому, для его замены, два этих узла необходимо разъединить. Сделать это можно, открутив три болта крепления.

Как говорилось ранее, данную работу лучше проводить вдвоем, так как от этого будет зависеть то, какое расстояние Вам откроется для работы. Например, если Вы проводите замену сцепления на автомобиле ВАЗ 2114, вдвоем, то коробку передач можно снять. Это даст Вам возможность, без проблем проводить работу, а также, осмотреть все детали механизма на предмет износа. Если же, работа проводится в одиночку, то КПП можно будет только немного сдвинуть. Это образует небольшое расстояние, достаточное для замены сцепления.

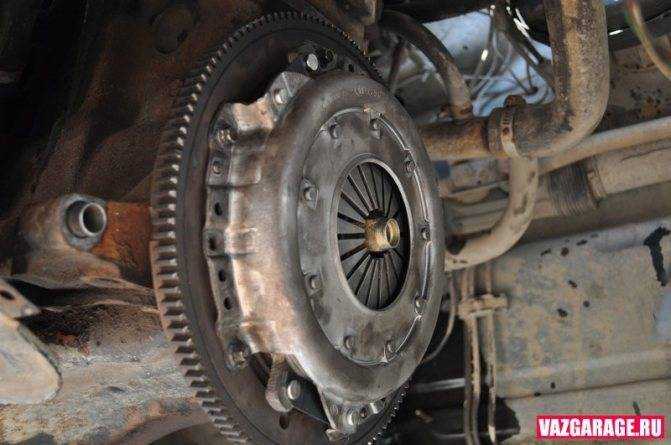

После того, как коробка передач сдвинута, Вам откроется доступ к корзине сцепления. Ее, также необходимо демонтировать. Осмотрите внимательно весь механизм. Определите, какое устройство нужно заменить, а какое можно эксплуатировать дальше. Лучше, конечно, заменить все детали. Это отодвинет момент следующей замены на длительное время.

После того, как новые детали займут свое место в корзине, перед установкой на автомобиль, им будет необходима регулировка, а именно — отцентровка. Проводить данную работу, лучше с помощью специальной оправы, которая продается в любом автомагазине.

Сборку сцепления, необходимо проводить строго в обратном порядке. После того, как весь механизм будет собран, можно спускать автомобиль с домкрата. На этом, замена завершена.

Самостоятельно меняем выжимной подшипник на ВАЗ 2114

После снятия КП, важно сделать осмотр дисков, корзины сцепления, а так же оценить состояние корпуса КПП изнутри. Уберите грязь, лишнее отработанное масло, убедитесь, что не сломало ухо у выжимного подшипника, далее приступаем к замене муфты

Ниже представлена схема компоновки сцепления.

Принцип работы детали следующий: при нажатии на педаль сцепления, приложенная сила передается вилке (4) через тросик (3), которая передвигает выжимник по направляющей втулке первичного вала (1), далее корпус шарикоподшипника передает усилие нажимному диску (корзине) (6), после этого ведомый диск отсоединяется, затем агрегат отключается от двигателя для переключения скорости.

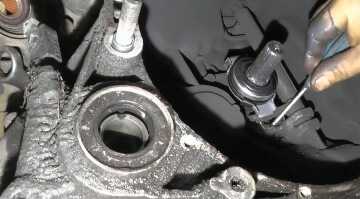

1. Направляющая втулка, которая показана на фото фиксирует и направляет муфту в процессе её работы. Для демонтажа старой детали найдите края пружины муфты, приподнимите их отверткой, снимите ВП сцепления у ВАЗ 2114, замена которого и требуется.

1. Используя смазку ШРУС, наносим её на шлицы втулки, так же смазываем новый подшипник и посадочные поверхности.

1. Надеваем новый ВП на направляющий вал, потом крепим деталь пружиной. Проверьте ход муфты, передвигая вилку. Руками раскрутите элемент и убедитесь, что нет перекатов и нарушений легкости вращения.
2. На этом замена ВП сцепления закончена, устанавливаем коробку передач на место по обратному порядку.

Важные моменты

При замене сцепления необходимо обращать самое пристальное внимание не только на состояние дисков, но и на состояние выжимного подшипника, о котором говорилось выше. После снятия его необходимо несколько раз прокрутить руками. Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить

Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность. Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью. Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся

Если вращение идёт туго или во время прокрутки слышен скрип или треск, то подшипник нужно заменить. Если этого не сделать, вся работа по замене дисков сцепления окажется бесполезной, поскольку они опять придут в негодность. Очищать вал коробки передач и прилегающие детали от грязи следует очень тщательно, лучше всего промыть всё керосином и вытереть насухо чистой ветошью. Выше приводится способ замены сцепления с полным снятием коробки передач. Но иногда автолюбители обходятся без снятия. Для этого болты, которыми коробка крепится к двигателю, аккуратно выкручиваются (по очереди). На их место устанавливаются шпильки, которые немного тоньше и как минимум втрое длиннее крепёжных болтов. Эти шпильки служат направляющими, по которым коробку можно немного отодвинуть в сторону. Так между двигателем и коробкой образуется щель, через которую и снимаются диски сцепления. Этот способ менее трудоёмкий, но у него имеются свои недостатки: добраться до выжимного подшипника будет невозможно и тщательно очистить вал коробки от грязи не удастся.

Как видно из этой статьи, замена сцепления — операция весьма трудоёмкая. Поэтому необходимо в точности следовать предлагаемой инструкции. Также не следует забывать и о технике безопасности, особенно когда дело дойдёт до снятия коробки передач. Это очень тяжёлый агрегат, при работе с которым следует быть предельно осторожным.

Это интересно: Audi R8 V10 получил уникальную «обувь» и прибавку в 125 л.с.

Копирайтер с пятилетним стажем.

Как заменить сцепление на ВАЗ 2115

Порой не очень хочется платить фантастические цены за замену сцепления ВАЗ 2115 на официальной станции технического обслуживания, когда можно сделать все своими руками. В данной статье я постараюсь подробно описать весь процесс снятия и установки сцепления и его привода на автомобиль ВАЗ 2115.

Как снять сцепление ВАЗ 2115

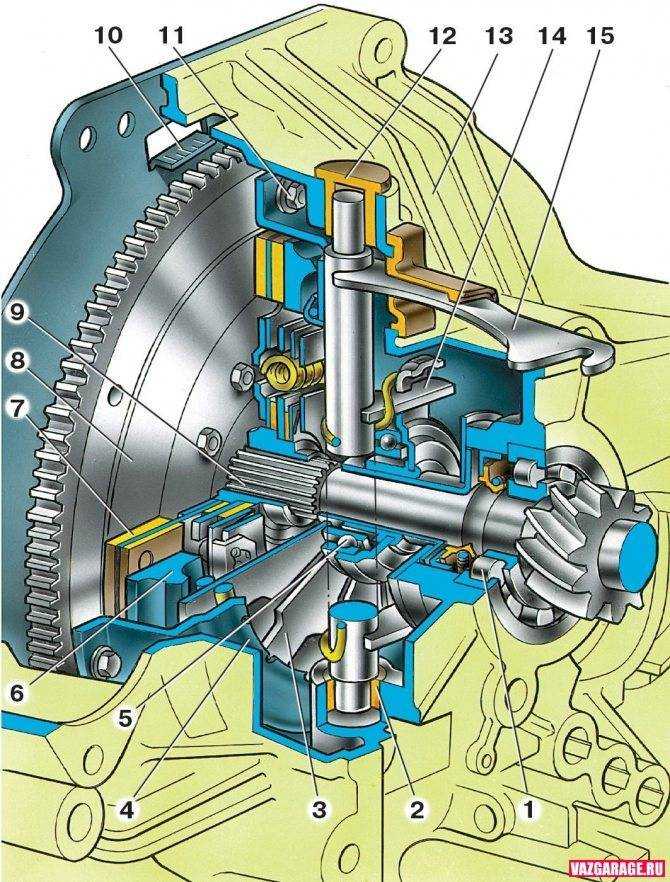

(нажмите на картинку, чтобы увеличить изображение сцепления ВАЗ 2115)Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

Для снятия троса привода сцепления отверните нижнюю регулировочную гайку 5 и выньте нижний наконечник 4 оболочки троса из гнезда кронштейна 2. Затем отсоедините поводок 7 от рычага 8 вилки выключения сцепления. Снимите стопорную скобу 13 с пальца педали и отсоедините трос 10 от педали 1. Извлеките трос 10 в сборе с буфером и обоймой 12 из щитка передка кузова.

При необходимости снятия педали сцепления снимите оттяжную пружину педали тормоза и оттяжную пружину 9 педали сцепления, снимите стопорную скобу с пальца педали тормоза и отсоедините педаль тормоза от вилки толкателя вакуумного усилителя. Снимите стопорную скобу 13 с оси 14 педалей и выньте ось педалей из отверстия кронштейна 15, снимите педали сцепления 1 и тормоза 18 в сборе с втулками 17 и 16.

Для снятия вилки выключения сцепления, выньте втулку 12 из картера 13 сцепления, затем извлеките вилку.

Для снятия ведомого диска 7 сцепления предварительно снимите коробку передач, затем отверните болты 11 крепления кожуха 4 сцепления к маховику 8 и снимите кожух 4 в сборе с нажимным диском 6; при этом освобождается ведомый диск сцепления.

Установка сцепления на ВАЗ 2115 своими руками

Установка сцепления и его привода проводится в последовательности обратной снятию, с учетом следующего:

1. Первым делом чистите и промойте уайт-спиритом шлицы в ступице ведомого диска и на первичном валу коробки передач, проверьте состояние шлицев;

Внимание. Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска

закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска

Смазка на шлицы ведомого диска и шлицы первичного вала коробки передач не наносится, т.к. закоксовавшаяся в процессе эксплуатации смазка может приводить к заеданию ведомого диска.

Центрирование ведомого диска:

1 – маховик; 2 – сцепление в сборе; 3 – оправка А. 70081

2. Затем установите сцепление, расположив ведомый диск выступающей частью ступицы в сторону нажимного диска и отцентрируйте диск относительно маховика оправкой А.70081, заменяющей шлицевой конец первичного вала коробки передач.

Сцепление в сборе:

1 – роликовый подшипник первичного вала; 2 – опорная втулка вилки выключения сцепления; 3 – нажимная пружина; 4 – кожух сцепления; 5 – подшипник выключения сцепления; 6 – нажимный диск; 7 – ведомый диск; 8 – маховик; 9 – первичный вал коробки передач; 10 – шкала; 11 – болт крепления сцепления к маховику; 12 – втулка вилки выключения сцепления; 13 – картер сцепления; 14 – вилка выключения сцепления; 15 – рычаг вилки выключения сцепления

3. Теперь смажьте втулки 2 (см. рисунок выше) и 12 смазкой ШРУС-4.

Привод сцепления:

1 – педаль сцепления; 2 – кронштейн крепления нижнего наконечника оболочки троса; 3 – оболочка троса; 4 – нижний наконечник оболочки троса; 5 – гайка; 6 – защитный чехол; 7 – поводок троса; 8 – рычаг вилки выключения сцепления; 9 – оттяжная пружина педали сцепления; 10 – трос; 11 – верхний наконечник оболочки троса; 12 – обойма; 13 – стопорные скобы; 14 – ось педалей; 15 – кронштейн педалей сцепления и тормоза; 16 – дистанционная втулка; 17 – втулки педали сцепления; 18 – педаль тормоза; А — элемент поводка троса; Х — ход педали сцепления

4. Смажьте втулки педалей, пальцы на педалях сцепления и тормоза и палец поводка 7 троса консистентной смазкой ЛСЦ-15 или Литол-24.

5. Элемент “А” поводка 7 располагайте в сторону двигателя, как показано на рисунку выше.

Замена сцепления на ВАЗ 2115 своими руками успешно выполнена. Напомню, что предыдущая статья была про установку переднего и заднего бампера на ВАЗ 2115.

Когда нужно менять сцепление

Как узнать, что вам требуется именно замена сцепления ВАЗ-2114, что проблема не кроется в неполадках двигателя или коробки передач? Обычно на выход из строя именно этой детали указывают такие симптомы:

• при попытке включения сцепления появляются странные стуки или щелчки;
• при нажатии педали явно ощущается вибрация автомобиля;
• заметно снижается мощность двигателя;
• возникают проблемы с включением механизма, он срабатывает не полностью, что не позволяет нормально переключать передачи.

Для устранения всех этих симптомов вам потребуется установка нового сцепления, которая выполняется с использованием торцевых и рожковых ключей на подъемнике или смотровой яме.
