Меняем сцепление на ваз-2114 своими руками: советы +видео

Производим замену

Новый ДС для ВАЗ 2107

Когда же нужно менять ДС? Это может понадобиться в нескольких случаях:

• вы заметили, что педаль сцепления включается или выключается не полностью;
• система сцепки работает некорректно: при переключении скоростей есть значительные рывки;
• при выжимании педали вы слышите новые шумы.

Процесс замены ДС подразумевает демонтаж коробки передач. Однако у нас есть вариант попроще. Мы рассмотрим процесс смены компонента сцепления без снятия КПП.

Извините, в настоящее время нет доступных опросов.

Что понадобится?

Подготовьте все, что вам может понадобиться в процессе ремонта, а именно:

• набор гаечных ключей;
• монтировка или ломик;
• домкрат;
• ветошь;
• немного бензина;
• оправка для отцентровки диска.

Тряпки и бензин понадобятся нам для того, чтобы смазать ДС, а оправка — для его отцентровки. Стоит она не дорого и продается в любом автомобильном магазине. При замене ДС этот момент очень важен, так как новый элемент в обязательном порядке требует центровки. Собрав все необходимое, можно приступать к выполнению работ.

Инструкция по замене

Если вы решили самостоятельно заменить ДС, то вам понадобится помощь еще одного человека. Вам нужно заехать на яму или эстакаду, иначе ремонт выполнить не удастся.

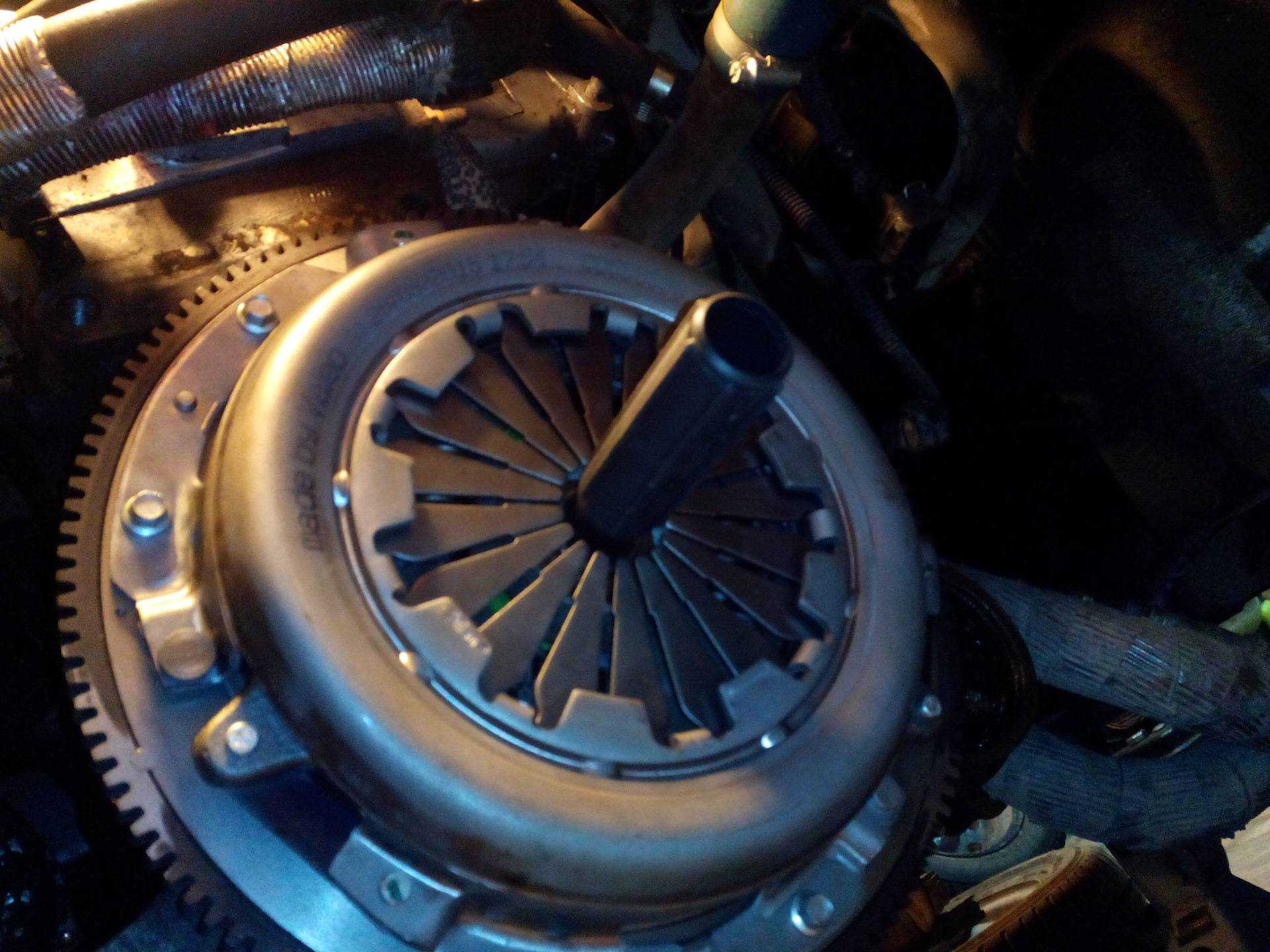

Важно: не забудьте произвести центровку диска, когда он уже установлен. Для этого воспользуйтесь специальной оправкой

Если ДС установлен правильно на механизме, то оправка будет свободно входить и выходить из подшипника, когда болты крепления корзины затянуты. Не забудьте также покрыть тонким слоем смазки шлицы первичного вала КПП. Не забудьте также отрегулировать свободный ход педали.

В этом видео описан процесс замены сцепления на автомобиле ВАЗ 2102. Процесс замены элемента, а, соответственно, и диска сцепления, идентичен для всех классических моделей авто, в том числе для ВАЗ 2107.

Сцепление -это механизм в автомобиле, с помощью которого передаётся вращательное движение, получаемое коленчатым валом мотора, коробке передач и дальше колёсам машины. Его главной задачей является обеспечение трогания с места без рывков, а переключать передачи без шума.

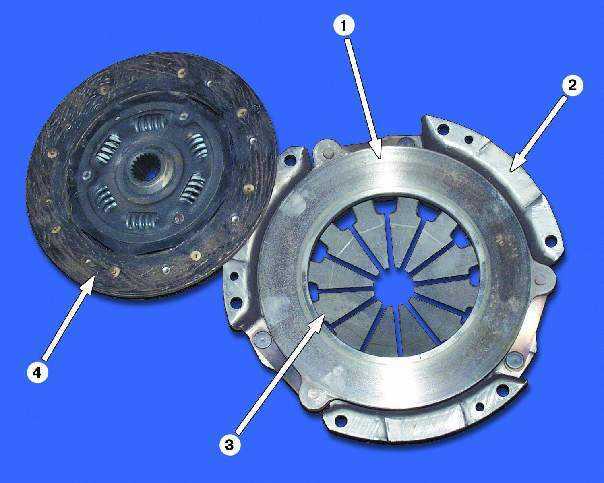

Сцепление в сборе

Замена корзины сцепления

Замена корзины делается реже, чем ведомого диска. Менять корзину нужно в случае перегрева ведущего диска (тогда на нем появляются цветные пятна), поломки или износа лепестков диафрагмы и пружин.
Чтобы получить доступ к сцеплению, нужно демонтировать коробку передач.

Порядок действий:

1. В моторном отсеке снять «-» клемму с АКБ и открутить болты стартера;

2. В салоне вынуть ручку КПП;

3. Из ямы снять приемную трубу выхлопной системы;

4. Открутить карданный вал от главной передачи, пометить места соединения на фланцах;

5. Открутить поперечину задней опоры коробки передач;

6. Открутить болты крепления КПП (4 штуки);
7. С датчика задней передачи отсоединить провод;

8. Открутить тросик спидометра;

9. Открутить крепление рабочего цилиндра сцепления;

10. Выдвинуть коробку передач, чтобы вал полностью вышел из сцепления, снять ее.

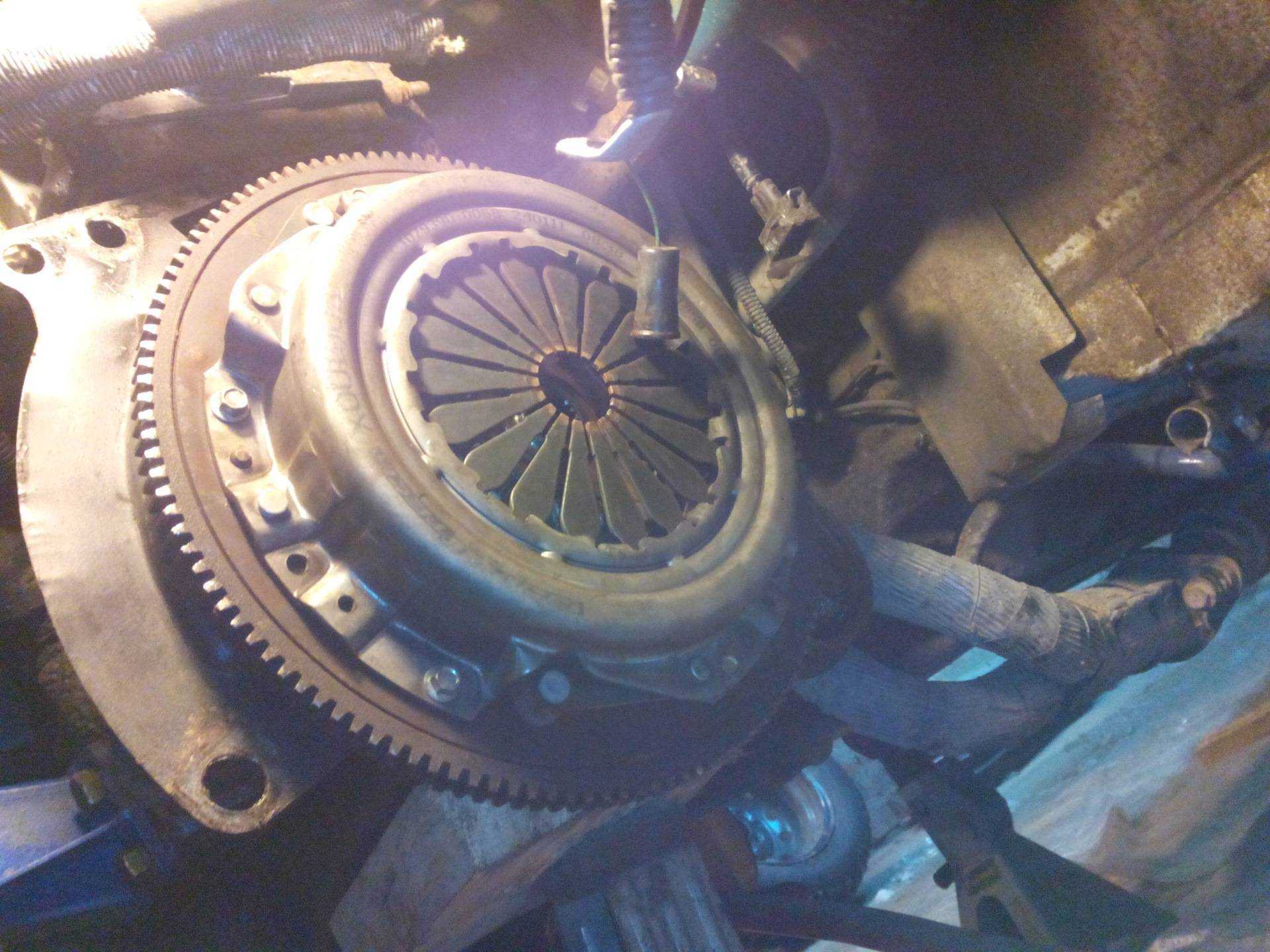

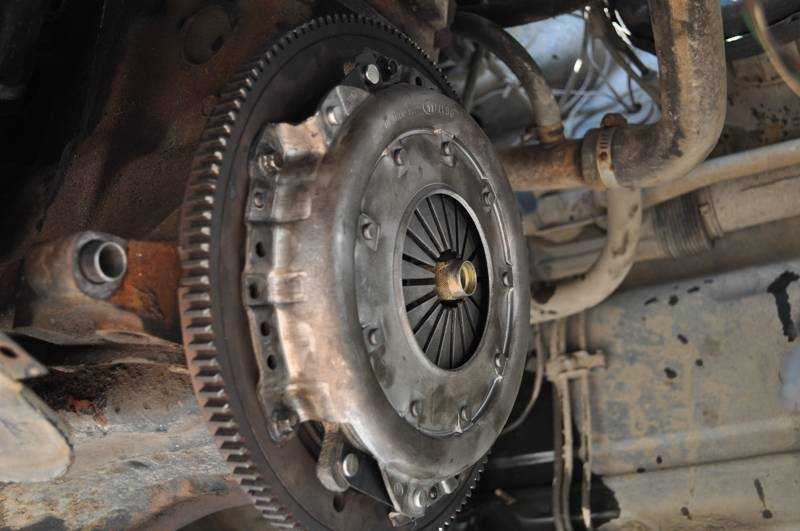

При демонтаже самого сцепления нужно открутить болты корзины от маховика. Чтобы распределить нагрузку равномерно, болты откручивают по 1-2 оборота по очереди. После снятия корзину нужно осмотреть на предмет выработки диска, целостности пружин, диафрагмы.

Замена шланга

Шланги сцепления довольно часто выходят из строя, что приводит к потере жидкости, находящейся в гидроприводе. Все это мешает нормально переключать передачи.

Признаки неисправности шланга таковы:

• автомобиль после полного выжима педали трясет;
• на концах трубки все время проступают капли;
• на месте стоянки остаются лужицы;
• педаль, если ее отпустить, задерживается в нижнем положении.

Замену осуществляют следующим образом:

• прежде всего, удалите из гидропривода всю жидкость;
• далее демонтируйте крепления расширительного бачка и сдвиньте его;
• отверните гайки, соединяющие шланг и трубку сцепления;
• снимите скобу с кронштейна;
• сбросьте торец шланга;
• со стороны днища отсоедините его другой конец от рабочего цилиндра;
• демонтируйте негодный элемент.

Далее остается только заменить его на новый. Все работы проводятся в обратной последовательности:

• на цилиндр наживляется шланг;
• второй его конец присоединяют к гидросистеме сцепления;
• бак возвращается на место;
• вливается свежая жидкость.

Как видим, замена сцепления на модели 2107 занятие хоть и хлопотное, но не слишком сложное. Вам потребуется новый узел и вполне обычный набор инструментов. В то же время помните – если уверенности в собственных силах нет, то лучше обратиться в сервисный центр. Так вы гарантированно избежите неприятностей и еще больших трат.

Обзор цен производителей

Производитель артикул	Цена (Руб.)	Ресурс (Тыс. км)
Комплект дисков LADA 2190-316010001	От 3100	85 – 105
–/– 2190-31601000	–/–	–/–
–/– 302050901	–/–	–/–
–/– 302052223	–/–	–/–
–/– 302052307	–/–	–/–
LADA 21810160118001 муфта	От 650	80
LADA 21090160119000 направляющая первичного вала	От 750	75 – 80
LADA 21010160121500 опора вилки	От 150	75 – 95
LADA 21810160120001 вилка	От 800	85 – 95
Соединительная пружина вилки и муфты 21010160118800	От 350	85 – 95

*цены актуальны состоянием на 30.10.2018 года.

Рекомендации по выбору деталей и комплектующих

Преобладающее большинство запчастей представлено отечественным производителем. Зарубежные аналоги дороже на 10-17%. Качество изготовления деталей примерно на одном уровне.

С целью недопущения покупки подделки, пользуйтесь услугами официальных представительств, дилерских центров, авторизированных СТО.

Последнее время становится популярным заказ деталей с их последующей установкой непосредственно в мастерских. Преимущества такого выбора в профессиональном монтаже, оперативной доставке, предоставлении гарантии.

Список интернет магазинов, реализовывающих детали (регион Москва, СПБ, Киев)

№	Название	Адрес
1.	«Вин – код»	вин-код.рф/
2.	«Автопитер»	http://www.autopiter.ru/
3.	«ДвижКом»	https://dvizhcom.ru/
4.	«БалтКам»	http://www.baltkam.ru/
5.	«Элит»	https://eshop.elit.ua/
6.	«Клан»	https://klan.com.ua/

КАК ЕГО МЕНЯЮТ

Можно с уверенностью отметить, что ремонт или регулировка сцепления производятся в случае износа накладок, реже случаются проблемы с нажимным диском или с маховиком.

КАКИЕ БЫВАЮТ ПРИЗНАКИ НЕИСПРАВНОСТИ

О наличии проблем в механизме свидетельствуют следующие факты:

• Наличие рывков и вибрации во время движения;
• Шум во время переключения КПП;
• Невозможность включить или выключить механизм сцепления.

Иногда, к сожалению, подводят запасные детали низкого качества изготовления.

Первое, что необходимо сделать, это попробовать отрегулировать сцепление ВАЗ 2114. Цель такой регулировки заключается в том, чтобы изменить длину троса, его оболочки, относительно его крепежа на КПП. Этими регулировками можно увеличить или уменьшить рабочий ход для педали. Операция эта довольно простая, её сможет выполнить любой водитель.

Чтобы правильно отрегулировать, порядок действий будет таков:

1. Устанавливают машину на ровной площадке и запускают мотор;
2. Включают первую скорость и пробуют тронуться с места. Необходимо заметить момент начала движения машины.
3. Когда это произойдёт под конец рабочего хода педали, то нужна его регулировка;
4. С помощью измерительной линейки измеряют рабочий выбег педали. Для этого полностью её выжимают и рядом устанавливают линейку. На ней необходимо сделать отметку и отпустить педаль. В конце хода снова делают отметку. Расстояние между отметками должно находиться в пределах 125 – 135 мм. Если размеры другие, нужно провести регулировку;
5. Открывают капот машины и находят узел крепления троса на коробке передач;
6. На этом узле имеются две регулировочные гайки. Ими добиваются нужного рабочего хода для педали.

Рассмотрим как производится замена троса сцепления. Процедура замены троса несложная. Чтобы её выполнить, нужно приготовить инструменты:

Когда всё будет готово, приступают к работе. Можно пригласить кого-то в помощь, но это необязательно. Приступают к работе в таком порядке:

Перед установкой нового троса снимите и осмотрите втулку с педали, на которой он вращается. Если есть следы сильного износа её необходимо заменить новой.

Снова необходимо запустить мотор и проверить работу механизма сцепления. Если проблемы исчезли, и оно работает, как положено, продолжайте движение.Если они остались, то нужно менять изношенные детали. Как правило, изнашиваются накладки ведомого диска. В таком случае выручит только замена диска сцепления.

Чтобы заменить диск сцепления на ВАЗ 2114, или так называется выполнить замену сцепления на ВАЗ 2114, необходимо отсоединить КПП от двигателя. Для этого нужно приготовить:

В дальнейшем поступают таким образом:

Устанавливать КППнужно в обратной последовательности. Только ведомомудискунужна центровка. Её делают с помощью специальной оправки.После того как он будет отцентрирован, можно затянуть болты, крепящие корзину.

СОВЕТ ПО ВЫБОРУ

Наш совет о том, какое сцепление лучше на ВАЗ 2114. Специалисты рекомендуют устанавливать такие марки, как Valeo из Франции, LUK из Германии, ВазИнтерСервис из России и другие. Стоимость замены в автосервисе может колебаться от 6 до 10 тысяч рублей.

Система сцепления – достаточно простой механизм, который не просто служит передаточным звеном между двигателем и КПП, но и снимает лишнюю нагрузку с обоих этих узлов. Конечно, такая работа не проходит даром для самой системы сцепления, но на то в ней и есть расходники, чтобы тратиться на их замену, а не глобальный ремонт автомобиля.

Задача системы сцепления – механически соединять двигатель с МКПП, когда это надо, и разъединять их, когда необходимо переключать передачи. По сути, задача сцепления не меняется, будь это сцепление на ВАЗ 2107 или на Лексус, отличаются только технические детали.

Что понадобится для ремонта

Чтобы своими руками поменять сцепление на автомобиле ВАЗ 21099, первоначально нужен гараж со смотровой ямой. Также понадобится:

• набор ключей. Мне понадобились ключи на 8, 10, 13 и 17;
• вороток и трещотка с головками аналогичных размеров;
• монтировка и отвёртка;
• красный герметик;
• молоток и пара приспособлений для центрирования диска в корзине и установки сальника;
• домкрат для поднятия автомобиля и чурочки для его фиксации;
• ёмкость для слива масла с коробки передач;
• прямые руки и желание отремонтировать машину.

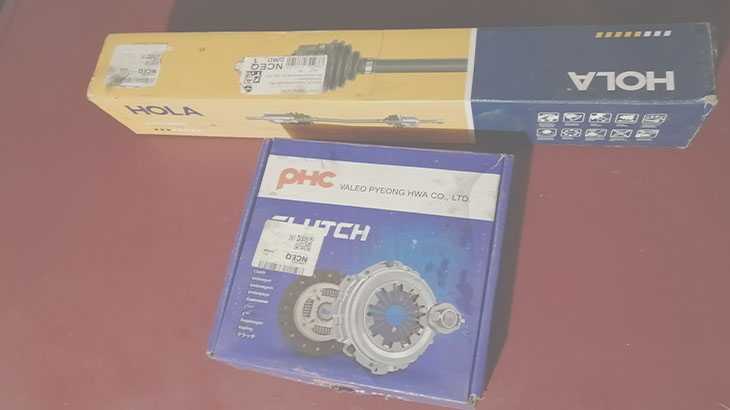

Из запчастей я приобрёл комплект сцепления Valeo, привода HOLA в сборе и сальники КПП: полуосей и первичного вала. Оригинальный номер корзины сцепления для ВАЗ 21099 — 2108-1601085, диска — 2108-1601130, выжимного подшипника 2108-1601182.

Я же решил не покупать все запчасти по отдельности, а приобрёл комплект сцепления от корейского производителя, включающий в себя, диск, корзину и выжимной подшипник. Приводы тоже купил в сборе, чтобы не мучиться с заменой гранат.

Итак, всё необходимое для ремонта машины я собрал, пора переходить непосредственно к процессу.

Снимаем коробку

Замена сцепления ВАЗ выполняется двумя способами: с полным снятием КПП и без снятия — в этом случае достаточно ей просто немного (на 10–15 см) отодвинуть от мотора. Я выбрал первый вариант, так как менять корзину со снятой коробкой гораздо удобнее, к тому же я дополнительно запланировал поменять сальники. А это можно сделать только при снятой трансмиссии. Итак, последовательность действий такова:

• • Загоняем автомобиль в гараж на яму, ставим на ручник, поднимаем переднюю часть домкратом. Затем подставляем чурочки и убираем домкрат — он ещё понадобится.
  • Поставляем под КПП ёмкость для отработки и сливаем масло. Пробка для слива расположена в нижней части КПП.

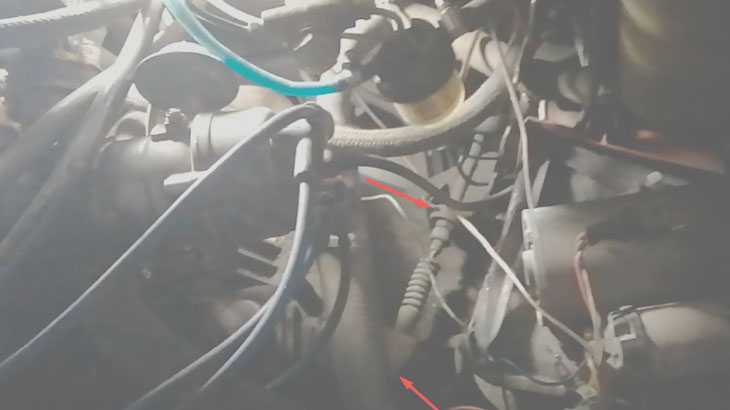

  • Затем нужно снять аккумулятор. Если у вас инжекторная модель ВАЗа, то дополнительно придётся снять корпус воздушного фильтра.

• • Далее необходимо открутить кулису КПП. Для этого нужно убрать резиновый кожух и открутить находящуюся под ним гайку, затем отсоединить кулису.

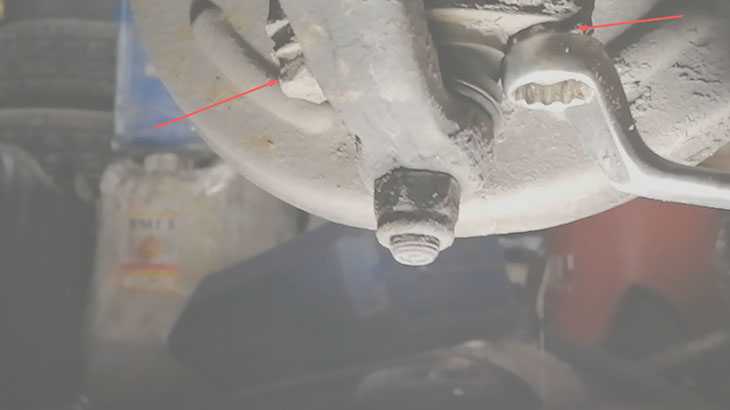

  • Затем нужно открутить ступичные гайки, которыми проводы прикручены к ступицам. В зависимости от изготовителя приводов, фиксация гаек может осуществляться кернением (тогда нужно зубилом выровнять гайку) или шплинтом.

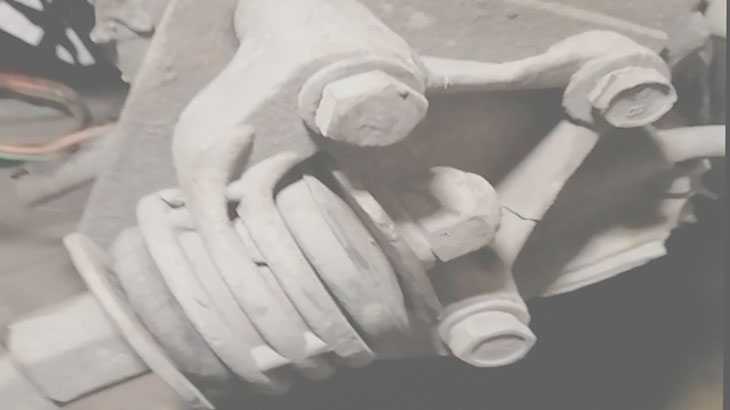

• • После откручивания гаек нужно открутить нижние крепления шаровых опор. Некоторые неопытные мастера вместо шаровых откручивают крепления стоек — так делать нельзя. Дело в том, что на ВАЗах развал колёс регулируется эксцентриковыми болтами, прикрепляемыми стойки к ступице. И если их выкрутить, то потом придётся делать развал/схождение колёс.
  • После откручивания шаровых опор нужно выдвинуть ступицу на себя и вытащить из неё полуось. Аналогичную операцию проделать и со вторым колесом.

• • Даже нужно выкрутить и снять левую продольную тягу передней подвески. С одной стороны она крепится к рычагу колеса, а со второй — к крабу.
  • Затем откручивается кожух сцепления.
  • На следующем этапе нужно снять заднюю опору двигателя. Перед этим необходимо подпереть мотор домкратом — в противном случае при снятии опоры он может упасть и повредить шланги отопителя салона. Опору нужно полностью открутить от двигателя и лонжерона, затем убрать.

Затем коробка откручивается от двигателя. Один болт крепления расположен спереди, 2 сверху и одна гайка сзади.

На этом процесс подготовки закончен — остаётся только снять КПП с двигателя и вытащить её из-под машины.

Как прокачать сцепление ВАЗ 2107

Чтобы убрать из системы воздушные пробки, после любого ремонта нужна прокачка системы. Чтобы сделать это правильно, придется работать на яме и с помощником. На видео, ниже, подробно показано как можно прокачать сцепление несколькими способами.

1. В расширительный бачок главного цилиндра долить жидкости до верху (до верхней кромки) и закрыть пробку;
2. Небольшой шланг надеть одним концом на штуцер рабочего цилиндра;
3. Резко нажать на педаль сцепления, 5 раз с интервалом 3 секунда. После последнего нажатия ногу с педали не убирать, педаль не отпускать;
4. Второй конец шланга опустить в пустую емкость;
5. Гаечным ключом ослабить затяжку штуцера, чтобы через шланг начала сливаться жидкость;
6. Жидкости должно слиться столько, чтобы расширительный бачок стал почти пустым.
7. Закрутить затяжку штуцера, отпустить педаль сцепления;
8. Долить жидкость в бачок доверху, закрутить пробку и повторить прокачку.

Задача прокачки – добиться того, чтобы жидкость, которая сливается из штуцера, была без единого пузырька. Затем долить в бачок жидкости до отметки.

Не все манипуляции для обслуживания и ремонта сцепления ВАЗ 2107 может выполнить автовладелец своими руками. Однако для умелого мастера эта работа вполне по силам, когда есть оборудование и нужный инструмент. В конце концов, «классика» не особо сложна в ремонте.

При замене сцепления нужно обращать внимание на качество деталей. Сейчас есть много брендов, которые делают запчасти, подходящие на ВАЗ, и лучше выбирать изначально качественные марки

Тогда не придется каждый раз прислушиваться к тому, что происходит под педалью.

Источники

• vaznetaz.ru/sceplenie-vaz-2107
• ladaautos.ru/vaz-2107/kak-proizvoditsya-zamena-scepleniya-vaz-2107.html
• 7-vaz.ru/remont/kak-zamenit-sceplenie-na-vaz-2107.html
• ladaprofi.ru/vaz-2107/kak-sdelat-zamenu-stsepleniya-na-vaz-2107-svoimi-rukami.html
• 7vaz.ru/remont/zamena-sceplenija.html
• drive2.ru/l/470624787744424587/
• bumper.guru/klassicheskie-modeli-vaz/stseplenie/zamena-stsepleniya-vaz-2107.html

Выбор

Если планируется просто замена диска, приобретать полностью новый узел не имеет смысла с финансовой точки зрения. Но когда старое сцепление оставляет желать лучшего из-за качества работы, стоит задуматься о полноценной замене агрегата.

Комплект

Сегодня рынок представлен обширным списком альтернатив европейского и китайского производства. Китайские запчасти использовать настоятельно не рекомендуем, а вот европейские аналоги стоит рассмотреть как замену ВИС.

Согласно проведенному исследованию среди владельцев ВАЗ 2110, определилась пятерка лучших комплектов для отечественной «десятки»:

1. Kraft Tech.
2. LUK.
3. Valeo.
4. Sachs.
5. ВИС.

Как мы уже отмечали, ВИС устанавливается стандартно и работает достаточно неплохо. Важным преимуществом по сравнению с европейскими аналогами является финансовая доступность. Но если кошелек позволяет, поменяйте старое сцепление на более качественное и дорогое.

В защиту системы ВИС отметим, что для ремонта часто хватает простой регулировки педали и подтяжки троса. А если собираетесь полностью менять ВИС на ВИС, это не влетит вам в копеечку.

Устройство и принцип работы сцепления ВАЗ 2107

По своей сути, сцепление – это передаточное звено между коленвалом двигателя и первичным валом коробки передач. При этом простое нажатие педали разъединяет эти два узла: двигатель продолжает работать, не меняя оптимального режима, а водитель может переключить передачу на повышенную, пониженную или нейтраль.

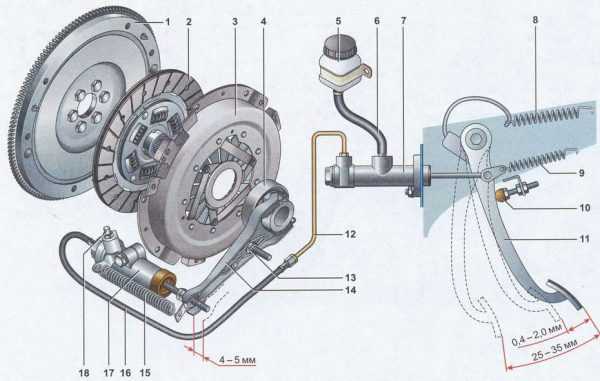

Устройство сцепления ВАЗ 2107: 1 — маховик; 2 — ведомый диск сцепления; 3 — корзина сцепления; 4 — выжимной подшипник с муфтой; 5 — бачок гидропривода сцепления; 6 — шланг; 7 — главный цилиндр гидропривода выключения сцепления; 8 — сервопружина педали сцепления; 9 — возвратная пружина педали сцепления; 10 — ограничительный винт хода педали сцепления; 11 — педаль сцепления; 12 — трубопровод; 13 — шаровая опора вилки; 14 — вилка выключения сцепления; 15 — оттяжная пружина вилки выключения сцепления; 16 — шланг; 17 — рабочий цилиндр гидропривода выключения сцепления; 18 — штуцер прокачки сцепления

Что было бы, если б коленвал и коробка передач соединялись напрямую? Как минимум, при остановке машины приходилось бы глушить мотор, а затем снова его заводить. Это сейчас по дорогам ездят автомобили с системой «Старт-Стоп», когда вместо холостого хода двигатель просто отключается, но на ВАЗ 2107 на такой «экстрим» не рассчитан ни аккумулятор, ни стартер, ни сам двигатель. Переключать передачи во время движения – тоже не лучший вариант, слишком сильной будет нагрузка на коробку. Да и самому двигателю такие рывки «здоровья» не прибавляют.

Итак, с помощью сцепления можно:

• Передавать крутящий момент от коленвала двигателя на трансмиссию;
• Разъединять двигатель и трансмиссию, прерывая передачу вращения.

Устройство сцепления на ВАЗ 2107 – это классическая схема сцепления, самая простая и понятная:

1. Коленвал двигателя жестко соединен с маховиком, который вращается вместе с ним. Маховик выполняет две функции: поддерживает момент инерции, чтобы поршни двигателя не замерли в «мертвой точке», и служит одним из элементов системы сцепления;
2. Ведомый (фрикционный) диск является передаточным звеном между маховиком и нажимным диском. Он установлен на первичный вал коробки передач и соединяет элементы сцепления за счет силы трения;
3. Нажимной (ведущий) диск жестко соединен с корзиной сцепления. Его задача – плотно прижимать ведомый диск к маховику, тогда момент вращения будет передаваться на ведомый диск и от него – на коробку передач;
4. Корзина сцепления состоит из кожуха и системы лепестковых пружин, которые при нажатии сдвигают выжимной диск назад и разъединяют его с ведомым диском. Когда на пружины нет давления, они выталкивают ведущий диск вперед, чтобы он прижимал ведомый диск к маховику. Кожух корзины жестко соединен с маховиком и вращается вместе с ним;
5. Выжимной подшипник – обязательный элемент системы сцепления. При нажатии на него происходит нажатие на лепестковую пружину корзины;
6. Управляет сцеплением водитель, нажимая на педаль, от которой усилие передается на подшипник через систему тяг и гидравлической системы.

Как видно из описания, это «сухое» (не в масляной ванне) однодисковое сцепление, с механическим выжимным подшипником и постоянным подключением (система замкнутого типа). Для передачи усилия, которое водитель прикладывает к педали, используется гидравлика.

Устройство гидропривода сцепления

Отдельно нужно сказать о гидравлическом приводе. Благодаря ему, можно использовать несжимаемость жидкости (сохранение постоянного объема даже под большим давлением) и передавать усилие по сложной траектории. Нет необходимости ставить сложные тяги и рычаги, гидравлика отлично справляется со своей задачей.

Схема привода ВАЗ 2107

Система гидропривода включает несколько элементов:

1. Педаль сцепления;
2. Главный цилиндр с расширительным бачком;
3. Рабочий цилиндр с толкателем;
4. Трубопровод и шланг;
5. Выжимная вилка.

Принцип работы:

1. Усилие передается от педали через толкатель на шток главного цилиндра;
2. Поршень цилиндра идет вперед и выталкивает порцию жидкости в трубопровод, ведущий к рабочему цилиндру;
3. Жидкость давит на поршень рабочего цилиндра, объединенный с толкателем. Толкатель выходит вперед и надавливает на выжимную вилку;
4. Вилка отводит выжимной подшипник от лепестковой пружины корзины сцепления.

Благодаря гидроприводу включать и выключать сцепление можно плавно, не допуская рывковых нагрузок на двигатель и коробку передач. Поэтому и говорят, что бросить сцепление – один из «смертных грехов» водителя (и, кстати, именно поэтому у новичков сцепление быстро «горит»).

Как поменять сцепление

Пробуксовка сцепления говорит о том, что его нужно поменять. Все этапы удобно проводить на эстакаде. При отсутствии подобной возможности берите домкрат, но обязательно подведите под авто защитные упоры.

Чтобы заменить рассматриваемый узел, приготовьте:

• плоскогубцы;
• ветошь;
• монтировку;
• оправку;
• набор ключей и отверток.

Вовсе не обязательно полностью снимать коробку передач, поменять сцепление нетрудно и без этого. Ее достаточно сдвинуть в сторону так, чтобы вал выдвинулся из корзины. Тем не менее для собственного удобства КПП лучше демонтировать. Это, кстати, позволит по ходу дела выполнить осмотр сальников и картера.

Замена главного и рабочего цилиндра

Главный цилиндр создает давление в гидросистеме, передавая усилие от толкателя педали на шток рабочего цилиндра. Служит он долго, и замены чаще требует ремкомплект, а не сам цилиндр. Рабочий цилиндр служит для передачи усилия на толкатель вилки сцепления. Гидравлическая жидкость от главного цилиндра давит на поршень в рабочем цилиндре и приводит в действие вилку.

Их неисправности проявляются провалами или тугим ходом педали сцепления, затрудненной работой КПП (передачи переключаются с хрустом, вибрацией). Визуально проблему с главным или рабочим цилиндром видно по потекам жидкости.

Замену цилиндра сцепления делают если пострадало «зеркало» цилиндра или другие его элементы, что случается достаточно редко. Намного чаще изнашиваются сменные детали, и тогда можно просто поставить новый ремкомплект.

Замена главного цилиндра, видео

Главный цилиндр находится рядом с вакуумным усилителем тормозов, снизу от бачка тормозной системы. Демонтаж его делается в следующем порядке:

1. Откачать жидкость из расширительного бачка цилиндра (резиновой грушей или шприцем со шлангом);
2. Когда в расширительном бачке не останется жидкости, снять его с цилиндра (отсоединить резиновый крепеж);
3. Отвернуть гайку, которая крепит трубопровод к цилиндру, шланг трубопровод в сторону;
4. Ослабить хомут, которым шланг крепится к цилиндру, снять шланг;
5. Вывернуть гайки, которые крепят цилиндр, снять его, вылить оставшуюся жидкость.

После демонтажа нужно осмотреть цилиндр на предмет износа металлических частей, резиновых прокладок. При необходимости заменить ремкомплект или поставить новый цилиндр. Установка делается в обратном порядке.

Замена рабочего цилиндра, видео.

Рабочий цилиндр расположен рядом с КПП, на картере сцепления. Доступ к нему есть и снизу, и со стороны моторного отсека. Порядок демонтажа:

1. Ослабить гайку, которой к цилиндру крепится шланг. Гайку полностью не снимать, шланг не отсоединять;
2. Плоскогубцами снять оттяжную пружину;
3. Плоскогубцами разогнуть и снять ограничительный шплинт из толкателя;
4. Вывернуть болты, которыми цилиндр крепится к картеру сцепления;
5. Снять скобу, которая крепилась к цилиндру этими болтами и к которой крепилась оттяжная пружина;
6. Снять цилиндр, выдвинув толкатель из отверстия в вилке сцепления;
7. Вот теперь можно полностью отвернуть гайку и снять шланг с цилиндра. Как и в случае с главным цилиндром, установка производится в обратном порядке.

Зачастую проблемы с приводом обусловлены некачественной гидравлической жидкостью

При работе обратите внимание на ее цвет и консистенцию. Нередко в жидкости накапливаются продукты износа, и они  начинают работать как абразив

Замена сцепления ВАЗ 2108

Общие сведения

Сцепление в разборном виде: 1 — нажимной диск 2 — кожух сцепления 3 — диафрагменная пружина 4 — ведомый диск

Снимите коробку передач (см. подраздел 12.2.).

Примечание 1

При отворачивании болтов крепления кожуха сцепления заблокируйте маховик с помощью отвертки. Для упора отвертки установите болт.

Примечание 2

Снять сцепление можно и без оправки, но при этом надо придерживать ведомый диск – он может выпасть из кожуха сцепления. Оправку можно изготовить по размерам первичного вала или использовать вместо нее старый первичный вал.

Рабочая поверхность трения маховика.

Общие сведения

1. Вставьте оправку в отверстие нажимного диска и отверните шесть болтов крепления кожуха сцепления к маховику (см. примечания 1 и 2). 2. Аккуратно снимите кожух сцепления с ведомым диском. 3. Осмотрите ведомый диск. На деталях ведомого диска не должно быть трещин. Проверьте износ фрикционных накладок. Замените фрикционные накладки или ведомый диск в следующих случаях: а) головки заклепок углублены на расстояние менее 0,2 мм; б) поверхность фрикционных накладок замаслена; в) ослаблены заклепочные соединения. 4. Проверьте надежность фиксации демпферных пружин в гнездах ступицы ведомого диска. Если пружины сломаны, диск надо заменить. Если при визуальном осмотре обнаружено коробление диска, проверьте его биение. Если величина биения превышает 0,5 мм, замените диск. 5. Осмотрите рабочие поверхности трения маховика и нажимного диска: на них не должно быть глубоких рисок, задиров, забоин, явных следов износа и перегрева. Недопустимо ослабление заклепочных соединений деталей нажимного диска. Если на маховике или нажимном диске обнаружены дефекты, рекомендуем заменить их. 6. Внимательно осмотрите и оцените состояние опорных колец и диафрагменной пружины нажимного диска. Опорные кольца не должны иметь трещин и следов износа. Недопустимо наличие трещин на диафрагменной пружине. Места контакта лепестков пружины с подшипником выключения сцепления должны находиться в одной плоскости и не иметь явных следов износа. 7. Установите ведомый диск в кожух нажимного диска так, чтобы менее выступающая часть ступицы была направлена в сторону маховика. 8. Вставьте центрирующую оправку в шлицы ведомого диска со стороны диафрагменной пружины. 9. Установите сцепление на маховик и заверните шесть болтов крепления сцепления к маховику равномерно по диагонали моментом 19-31 Н·м (1,9-3,1 кгс·м). После этого выньте центрирующую оправку.

Видео про «Замена сцепления» для ВАЗ 2108

https://youtube.com/watch?v=XYcAjofeLNQ

ЗАМЕНА СЦЕПЛЕНИЯ. СНЯТИЕ КОРОБКИ ВАЗ 2108-2109 — AvtoMalina

ВАЗ 2108-15 замена сцепления без помошника,с не полным снятием КПП.

Замена диска сцепления в двигателе ВАЗ 21083 и снять коробку

Регулировка сцепления ВАЗ 2107

После замены или ремонта сцепления его нужно отрегулировать и настроить. Делается это для удобства водителя и нормальной эксплуатации самого сцепления.

  Скрежет (шум) при заводке двигателя автомобиля

Регулировка делается в таком порядке:

1. Прокачка гидропривода. После ремонта цилиндров или других работ, связанных с гидравликой, в системе могут остаться пузырьки воздуха. Прокачка делается для их удаления. На видео, ниже детально показано несколько способов, как это лучше всего сделать.

2. Настройка свободного хода педали. Для этого регулируется шток полного хода (находится в салоне внизу), чтобы ход педали сцепления составлял 14 см. Свободный (холостой) ход педали можно выставить по своему удобству. Как правило, это 2-3 см, но может быть больше или меньше. Выставляется ограничительной гайкой на штоке регулировки. Проверить ход педали можно с помощью простой линейки.

Регулировка свободного хода педали сцепления ВАЗ 2107

3. Настройка свободного хода толкателя рабочего цилиндра. Это нужно для того, чтобы усилие от вилки сцепления не ложилось полностью на выжимной подшипник. Рабочий цилиндр доступен с нижней части, так что работа делается из ямы. Регулировка делается с помощью гаек на штоке цилиндра. Откручивая обе, нужно выставить свободный ход педали 3-5 мм, затем затянуть контргайку.

После всех регулировок можно проверить сцепление на ходу. Переключение скоростей должно быть легким и бесшумным, а при наборе скорости сцепление не должно пробуксовывать.
