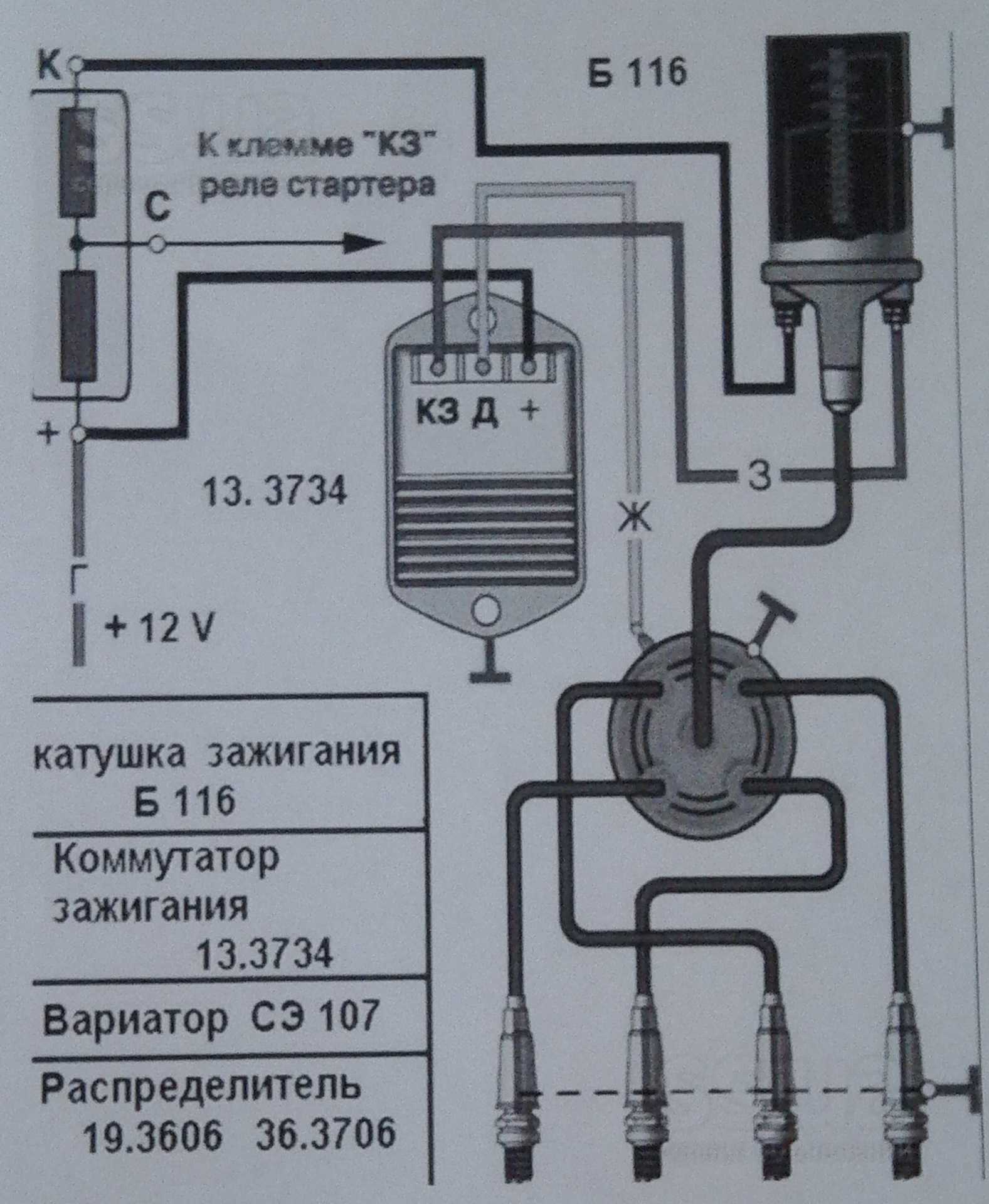

Бесконтактное зажигание автомобилей уаз с коммутатором 13 3734 схемы

Как убрать вариатор из цепи 402 двигатель уазик

У меня часто выходит из сторя вариатор (не всегда перегорает, когда снимаю, внешних признаков перегорания нет) и глохнет двигатель.

94 и 131 коммутаторы разработаны специально для работы без вариатора. В противном случае ток через выходной транзистор не дорастает до отсечки, и транзистор работает в активном режиме, что приводит к его перегреву и выходу из строя. В этих коммутаторах выходной каскад аналогичен вазовским, где никогда не применялось дополнительное сопротивление, а все неисправности были связаны ( в старых моделях коммутаторов ) именно отсутствием в номенклатуре советских транзисторов без военной приемки с необходимыми характеристиками. Самый подходящий был КТ848 и дох он ой как часто.

Если в бесконтакном зажигании стоит 13-й комутатор, то вариатор необходим, там в выходном каскаде стоит дохленький совейский транзистор КТ848, по моему. ИМХО: Заменить коммутатор на 94-й или 131-й и зубильную катушку и будет щастье (вариатор есс-но выкинуть)

А ежели к этому добавить еще и бесконтактный прерыватель, то щастья будет еще больше.

А самое простое, поставить катушку зажигания от «копейки» (вроде Б 115), лишние провода убрать, оставить только плюс от замка зажигания. Я с такой системой зажигания года два ездил на ГАЗ 21, пока не поставил электронное фирмы «Sem&Pol».

А ежели к этому добавить еще и бесконтактный прерыватель, то щастья будет еще больше.

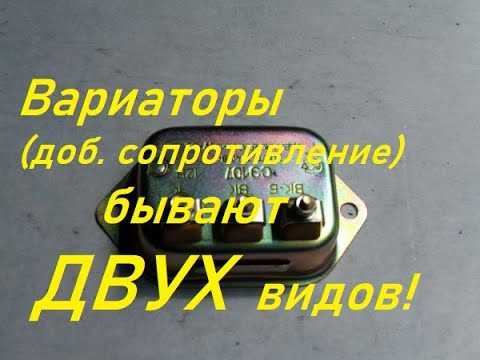

Видео:Вариаторы системы зажигания бывают двух видов.Скачать

Да, в таком случае мне бы пришлось искать контактный трамблер т.к. изначально был б/к

а бывают трамблеры с датчиком холла как на зубилах только чтоб в уаз поставить? если бывают то от какой модели?

Кто в теме, подскажите пожалуйста. Зажигание бесконтактное, с вариатором. Сегодня, уже в темноте, не смог завестись, искра на свечах пропала. Хорошо, недалеко, друг до дома отбуксировал. Так вот, при беглом осмотре с фонариком, обнаружил, что на вариаторе один из контактов похоже отгорел, по крайней мере, болтается. Может из-за этого пропасть искра? Или искать другую причину?

Через вариатор как бы питание на катушку подается. Настоятельно рекомендую вместо нового вариатора купить 131ый коммутатор и вариатор выкинуть.

Тема «Все о зажигании» тут: http://www.forum.uazbuka.ru/showthread.php?t=180023

Видео:Вариатор от УАЗА вместо резистора. Полунакал TD27. Автор идеи.Скачать

Цвет какой угодно может быть, по идее это цвет, да, но лучше смотреть на сам вариатор:

Инструкция по установке

Установить бесконтактное зажигание на УАЗ 469 довольно несложно. Его легко настроить и установить, и надежность зажигания УАЗ может только порадовать. Оно работает очень точно, даже в холодное время года, когда завести машину довольно сложно.

После того как новая система была куплена, ее необходимо установить. Для установки понадобится:

дрель;
саморезы;
сверло;
ключ на 38;
ключ рожковый на 13;
ключи накидные и торцовые на 10 и 8.

Зажигание на УАЗ 469 делается следующим образом:

Сначала двигатель нужно установить на метку ВМТ при помощи 38 ключа. Перед тем как что-либо делать с техникой, нужно запомнить расположение деталей до замены.
Смотрим, как установлен бегунок и распределитель, чтобы потом установить новый в таком же положении. Далее, находим место, где стоит катушка зажигания, на которой находим метку Б + и смотрим расположение проводов и что к чему крепится. После того как все посмотрели, можно откручивать катушку. Снимаем распределительный замок, размещаем коммутатор, а также устанавливаем катушку зажигания и крепим ее к кузову. Подключаем стандартные провода. С коммутатора провода с меткой + крепятся к клемме Б, а к клемме К крепится второй проводок.
Подключаешь распределитель, но гайка не затягивается полностью. К нему необходимо подключить провода от коммутатора. После этого нужно проверить расположение бегунка и распределителя, надеть крышку и подключить все провода в том порядке, в котором они были до замены.
Когда все уже заменено и закреплено, следует запустить двигатель, проверить, как он работает, и отрегулировать неточности.

Регулировка зажигания УАЗ — достаточно простое занятие. На двигателе в рабочем состоянии очень медленно нужно крутить распределитель, чтобы найти то положение, при котором двигатель будет работать ровно, а обороты будут высокими.

Автомобиль УАЗ 469 имеет катушку зажигания, которая одновременно является своеобразным трансформатором, преобразующим низкое напряжение в высокое. Когда двигатель работает, то ток проходит через добавочный резистор в первичную обмотку катушки зажигания. Она находится между лапками закрепляющих скоб — в изоляторе.

Когда двигатель запускается при помощи стартера, то резистор выключается, а ток поступает в первичную обмотку, не попадая в него, что значительно облегчает запуск двигателя за счет усиленной искры.

Принцип работы системы зажигания

Обеспечение, поддержание своевременного воспламенения воздушно-топливной смеси для эффективного функционирования ДВС является главной задачей зажигания. Это происходит в строгом соответствии с установленным порядком работы цилиндров двигателя. В электрическую цепь последовательно подключена катушка зажигания 16 вместе с дополнительным сопротивлением 14. Оно автоматически замыкается в момент запуска мотора стартером.

Это существенно увеличивает разрывной ток первичной цепи. Катушка зажигания 16 создает в бортовой электрической системе автомобиля импульсы высокой частоты. Вспышки высокого напряжения создают пробой искрового промежутка в свечах зажигания 12, вкрученных в верхнюю точку каждого цилиндра, где осуществляется сжатие рабочей топливной смеси.

Катушка состоит из первичной и вторичной обмоток. Первичная обмотка намотана сверху на вторичную. Внутри катушки расположен сердечник и кольцевой магнитопровод. Оба эти элемента изготовлены из специальной электротехнической стали. Надежная герметизация катушки осуществляется карбонитовой крышкой в кожухе с резиновой прокладкой.

Трансформаторное масло для охлаждения заливается в кожух. Данный материал существенно повышает изоляцию обмоток и эффективно отводит тепло от корпуса катушки. Чтобы избежать повреждения катушки, ее перегрева, зажигание в авто при неработающем двигателе оставлять включенным не рекомендуется.

Трамблер 8 распределяет импульсы высокого напряжения по всем цилиндрам двигателя внутреннего сгорания строго в установленной последовательности. Трамблер или прерыватель-распределитель установлен в штатное место слева от блока цилиндров двигателя. Привод механизма осуществляется от валика масляного насоса. Вращение валика производится против часовой стрелки со стороны крышки.

Замена вариатора зажигания уаз 469

Если вариатор зажигания на УАЗ 469 вышел из строя, его необходимо заменить

Замена может потребовать определенных навыков и инструментов, поэтому важно обратиться к профессионалу

Процесс замены вариатора зажигания может включать следующие шаги:

Отключение аккумуляторной батареи
Снятие крышки двигателя и защитного кожуха
Откручивание и снятие старого вариатора зажигания
Установка нового вариатора зажигания и его крепление
Подключение и проверка работоспособности
Установка обратно крышки двигателя и защитного кожуха
Подключение аккумуляторной батареи

Важно при замене вариатора зажигания использовать только оригинальные запчасти или проверенные аналоги, чтобы гарантировать надежную работу автомобиля

Краткий обзор различных модификаций вариаторов

На рынке представлены вариаторы для автомобилей различных моделей. Например, итальянские и польские приборы подсоединяются к датчику коленвала и изменяют его значения, которые затем передаются в ЭБУ. Модели вариаторов с возможностями программирования настраивают при проведении компьютерной диагностики.

Вариаторы разных производителей и модификаций несут одну и туже функцию, но эксплуатационные характеристики у них несколько различаются:

AEB 510N — этот прибор применяют для ГБО автомобилей, в которых устанавливают датчики индуктивного типа. Он принимает импульсы с одного распредвала.
AEB 516N SHARK ставят на системы, где нельзя применить АЕВ 510. Управление прибором происходит от импульсов с 2-х распредвалов.
STAG TAP-02 подходит для автомобилей с датчиками, продуцирующими цифровые импульсы.
STAG TAP-03/1 — совместим с индукционными датчиками, распознаёт импульсы с цифровых приборов 2-х распредвалов.
STAG TAP-03/2 может работать в паре с датчиком Холла, принимать цифровой импульс от приборов 2-х распредвалов.

Перепрошивают следующие модели вариаторов, которые совместимы с датчиками, от которых исходит индуктивный импульс:

Bosch 60-2;
Renault 60-2;
Ford 36-1;
Toyota 36-2.
Из серии вариаторов 60 2 можно перепрограммировать Bosch 60-2 Hall.

Универсальным является Stag-tap-01 — это устройство распознаёт импульсы датчика коленчатого вала, от которого исходит индуктивный сигнал.

Стоит обратить внимание на следующие приборы:

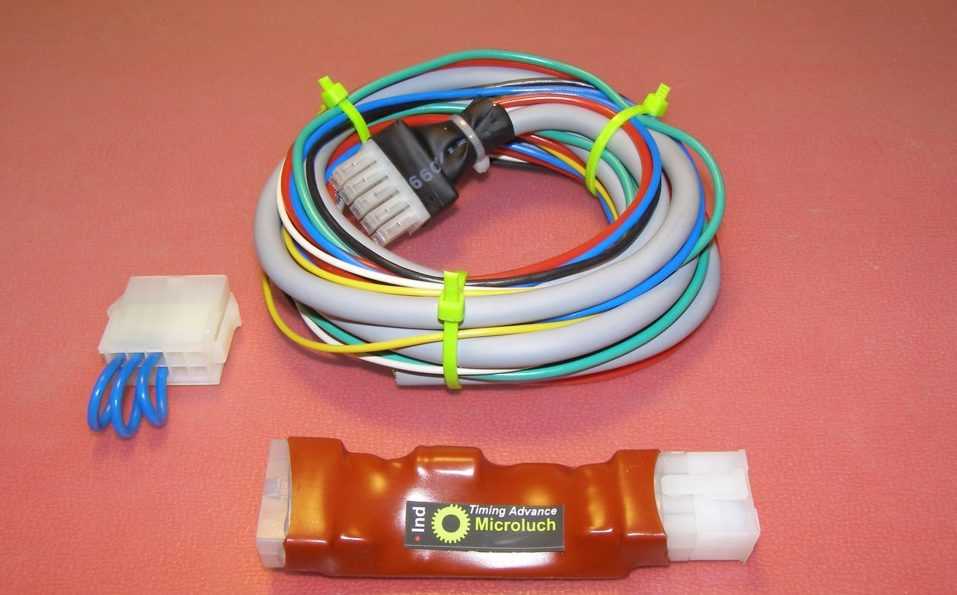

Различные виды устройств Microluch. Подбирают подходящую модель вариаторов по типу датчиков коленчатого и распределительного вала автомобиля.
Прибор 618-Тритон является двухканальным, его можно интегрировать на моторы с индуктивными либо цифровыми датчиками коленчатого вала.
Устройство 60-2 model 1 используют для устройств с индуктивным импульсом коленвала. Вариатор удобен тем, что позволяет выполнять настройки переключателей вручную, либо через компьютер. Этим он отличается от отечественной разработки Микролуч, который конфигурируют только с компьютера, и цена этого вариатора дороже.

Откуда берется высокое напряжение?

Для многих ответ очевиден — высокое напряжение «делает» катушка. Черт побери, его действительно «делает» именно она… Но как?

Катушка представляет из себя автотрансформатор. Получает низкое напряжение и отдает высокое. В чем же тут вопрос? А вопрос в том,что трансформатор может работать лишь с переменным напряжением, а в бортовой сети автомобиля оно постоянное.

А работает это так:

В распределителях зажигания для контактных систем имеется очень хитрый узел, именуемый прерывателем. На валу трамблера расположен кулачок, который вращаясь воздействует на подвижный контакт, заставляя его замыкать и размыкать цепь первичной обмотки катушки зажигания. Так получается псевдопеременное, напряжение на входе катушки. И вот оно уже наводит требуемое нам напряжение до 25 Кв во вторичной обмотке катушки. Для того, чтобы контактная группа прерывателя не искрила, в схему включен конденсатор. К слову, именно его наличие на корпусе скажет вам о том, что данный трамблер предназначен именно для контактной системы зажигания.

Такая схема достаточно надежна и проста, но требует периодического обслуживания. Нужно следить за чистотой контактных площадок прерывателя, и при настройке добиваться их правильного взаиморасположения (при касании площадки должны быть параллельны). Часто причиной слабой искры бывает неисправный конденсатор. При пробое он просто замыкает цепь через себя, и катушка получает на вход постоянное напряжение. При его обрыве, искра начинает образовываться между контактами прерывателя, и часть энергии теряется. Катушка получает слишком низкое напряжение, в результате на свечках у вас искра очень слабая. Кроме того, контакты прерывателя начинают очень быстро обгорать.

Коммутатор и датчик трамблера

С развитием радиоэлектроники, от механического прерывателя в трамблере отказались. Теперь его роль выполняет коммутатор с оптическим, индукционным или датчиком холла.

Традиционно на автомобилях ГАЗ используется индуктивная система.

На валу распределителя зажигания закреплен магнит, который, вращаясь внутри обмоток катушки, формирует на ее выходе переменное напряжение номиналом 3В. По сути, это самый обыкновенный генератор переменного тока.

Далее это напряжение поступает на вход коммутатора (клемма Д). Коммутатор усиливает это напряжение и в виде прямоугольных импульсов через силовой транзистор подает его на клему «К» катушки зажигания

Наиболее распространенный коммутатор для автомобилей Волга и ГАЗель 13.3734 или 131.3734

Это система с нерегулируемой продолжительностью накопления энергии. Она достаточно проста и надежна, однако имеет два заметных недостатка:

при изменении частоты вращения коленчатого вала изменяется форма и величина напряжения на выходе датчика, что влияет на искрообразование;
при росте количества оборотов коленчатого вала вторичное напряжение снижается.

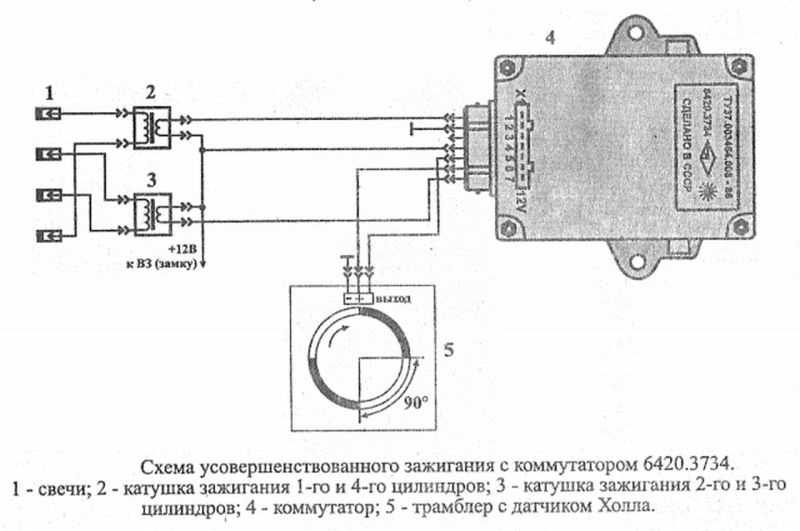

Этих недостатков лишена система, построенная на базе датчика Холла. Здесь продолжительность накопления энергии жестко задается, что позволяет получить более равномерные характеристики.

Работа самого датчика основана на одноименном эффекте. Через полупроводниковую пластинку протекает ток питания, если к ней поднести магнит, то в направлении, перпендикулярном протеканию тока питания, также возникает ЭДС.

Работает так:

В трамблере расположен магнит и на некотором расстоянии от него — датчик холла. Между ними расположен вращающийся стакан экрана с четырьмя окнами. При нахождении окна между магнитом и полупроводником датчик формирует импульс для коммутатора.

В отличии от индуктивных систем, здесь уже с самого датчика импульс имеет прямоугольную форму и, поступая в коммутатор, обрабатывается таким образом, чтобы форма выходного напряжения не зависела от частоты вращения коленчатого вала. Соответственно, более стабильно искрообразование и ровнее работа двигателя.

Конечно, и здесь есть свои недостатки:

коммутатор более сложен и крайне чувствителен к всплескам напряжения. По этой причине в его конструкции достаточно много разнообразных схем защиты;
более высокая стоимость.

Также бывают системы с оптическим датчиком. По конструктиву они схожи с зажиганием на датчике Холла.

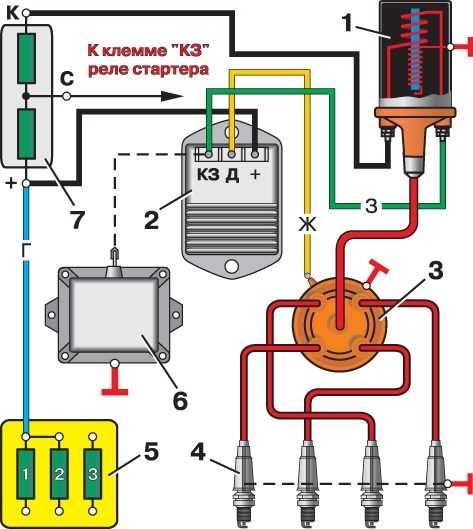

электросхема в ее простейшем варианте

Старый добрый УАЗ-469 является одним из самых простых автомобилей. Словно собранный из детского конструктора, он отнюдь не изобилует никакими излишествами и наворотами. Вместо кондиционера — возможность убрать мягкую крышу, а вместо электропакета — полное отсутствие того, чем можно при помощи этого пакета управлять. Тем не менее электропроводка на этом автомобиле есть. Хотя та же электросхема зажигания УАЗ-469 реализована наипростейшим образом.

Характеристики

Несмотря на простоту, УАЗ-469 уже в те годы имел автономный отопитель, два топливных бака и отличную проходимость. Преодолевать броды, препятствия и плохие дороги на данном внедорожнике можно было без всяких доработок, но сегодня все большую популярность набирает тюнинг различных УАЗов, в том числе и модели 469. Любители оборудуют автомобили увеличенными колесами с грязевой резиной, поднимают автомобиль и ставят более мощные моторы. Правда, при последнем варианте вся простота конструкции отходит на второй план, ведь приходится полностью переделывать всю электропроводку автомобилей. Тем не менее популярность машины только растет.

Настройка зажигания

Если у вас в системе зажигания все исправно, и вы просто ищите информацию о том, как настроить зажигание в Волге, а рассказы о том, как оно устроено вам не интересны, прочтите только первый блок. Если же вы новичок, прочтите текст до конца. Надеюсь он снимет многие ваши вопросы в дальнейшем.

Для настройки нам потребуется: кривой стартер, ключ на 10, бумажка и свечной ключ. Этим вполне обойдемся.

В случае, если мы выставляем зажигание после снятия и установки привода трамблера, порядок действий следующий.

Ставим машину на ручник.
Выворачиваем свечу первого цилиндра, плотно затыкаем отверстие в головке бумажкой.
Теперь, проворачивая коленчатый вал двигателя кривым стартером или за лопасти вентилятора (делаем это осторожно, чтобы их не обломить), ждем пока нашу бумажную пробку не выбьет. При этом метка на шкиве коленвала должна примерно совпасть с третьей меткой на передней крышке двигателя

Теперь мы точно знаем, что первый цилиндр достиг верхней мертвой точки в конце такта сжатия.

Обратите внимание: на шкиве двигателя ЗМЗ 21А есть риска и отверстие. Меткой является именно отверстие

Меткой на двигателе является штифт.

Снимаем крышку трамблера и убеждаемся, что бегунок у нас смотрит на контакт первого цилиндра. Если это так, привод трамблера установлен верно, можно перейти к настройке. Если бегунку больше глянулся четвертый цилиндр, значит при сборке мы поставили валик привода трамблера с поворотом на 180° от правильного положения. Отпустим крепеж и просто развернем его, как положено.
Завернем свечу на ее место. Теперь ослабляем болтик на крепежной пластине трамблера и выставляем его положение с незначительным опережением.
Слегка подтягиваем болтик.
Заводим двигатель.
8. Снова отпускаем болт фиксации, слегка поворачивая трамблер в сторону опережения, при этом обороты будут расти. Пробуем резко открыть дроссель.

Добиваемся такого положения трамблера, когда резкое открытие дросселя не будет вызывать остановку мотора, но будет к нему максимально приближенным.

Теперь ходовая подстройка.

Разгоняемся до скорости 40 км/ч на прямой передаче, выравниваем скорость, а потом резко нажимаем на педаль акселератора. Двигатель должен на доли секунды начать детонировать и перейти к уверенному разгону. Если детонации не было, зажигание позднее, поправляем трамблер в сторону опережения. Если двигатель заглох или детонировал долго и потом нехотя перешел к набору оборотов, значит доворачиваем угол в позднюю сторону.

Вот и вся настройка. Окончательно подтягиваем болтик-фиксатор и с удовольствием ездим.

Конечно, можно настроить зажигание и по стробоскопу на стенде, но это путь не для настоящего волговода.

Система зажигания УАЗ 469

Чтобы завести движок любого транспортного средства, необходимо, чтобы горючая смесь воспламенилась в нужный момент в камере сгорания. Эффективная работа поршневой системы достигается правильной настройкой всех параметров. Система зажигания УАЗ 469 позволяет эксплуатировать транспортное средство независимо от климата, температуры, влажности и других внешних факторов.

Зажигание УАЗ 469 предусматривает, чтобы все элементы были исправными и безукоризненно выполняли возложенные на них функции. Для УАЗ 469 схема зажигания состоит из следующих комплектующих:

катушка зажигания УАЗ 469;
трамблер;
жгуты;
коммутатор;
свечи.

Каждый отдельный компонент электрической цепи не должен допускать пробоя на корпус автомобиля и утечек тока.

Зажигание автомобиля УАЗ 469 включает в себя следующие элементы:

АКБ;
кнопка массы;
реле-регулятор напряжения;
генератор;
амперметр;
замок зажигания УАЗ 469;
контакты прерывателя-распределителя;
трамблер;
конденсатор;
крышка прерывателя-распределителя зажигания;
бегунок;
свечи зажигания;
провод высокого напряжения;
дополнительное сопротивление;
дополнительное реле стартера;
катушка зажигания;
стартер.

Порядок зажигания УАЗ 469 строго регламентирован, искра возникает точно в заданной последовательности. Важным моментом является не только своевременность подачи искры, но и ее величина. При возникновении малейших перебоев заново настраивается вся цепочка.

Автомобильная АКБ не рассчитана на выработку достаточного объема тока и напряжения, которые требуются для воспламенения горючей смеси. Ток зарядки способен только непродолжительное время раскручивать маховик двигателя. Для устойчивой работы мотора должна полноценно начать функционировать вся система зажигания транспортного средства.

Данный важный узел машины предназначен для существенного повышения мощностных характеристик аккумуляторной батареи. Исправное зажигание совместно с аккумуляторной батареей отправляет свечам достаточный объем и силу тока, необходимого для уверенного розжига топливной смеси.

Обзор СЗ на знаменитых УАЗах

Что представляет собой схема подключения электронного или бесконтактного зажигания, на УАЗ 417, как переделать контактное зажигание на бесконтактное? Почему греется катушка и как произвести регулировку и настройку угла опережения? Для начала разберем основные моменты касательно действия и видов СЗ.

Принцип работы СЗ

Схема контактной системы

Система зажигания, вернее, ее правильная настройка, играет большую роль в работе и запуске автомобильного мотора. При корректной регулировке в силовом агрегате будет правильно сгорать горючая смесь в результате подачи заряда через свечи. На каждый цилиндр УАЗовского мотора ставится свеча, каждая из которых включается в определенном порядке, по очереди, подавая разряд на цилиндр спустя определенное время. Нужно учитывать, что любая СЗ дает возможность не только произвести подачу нужного разряда, но и определяет его силу.

Аккумуляторная батарея машины из-за своих технических характеристик не может вырабатывать напряжение с током, которое требуется для возгорания смеси. Это связано с тем, что АКБ может выдать только ток определенной силы. А благодаря правильной работе системы величина тока значительно увеличивается, что позволяет успешно воспламенять топливовоздушную смесь.

Принцип действия системы состоит из нескольких этапов:

Сначала водитель вставляет ключ в замок зажигания и поворачивает его, электрическая энергия накапливается в катушке.
Затем катушка преобразуется низковольтное напряжение в бортовой сети величиной 12 вольт в высоковольтное. Значение напряжения в результате возрастает до 30 тысяч В.
После этого происходит распределение и подача разряда на ту или иную свечу.
Непосредственно свеча образует искру, которая воспламеняет смесь.

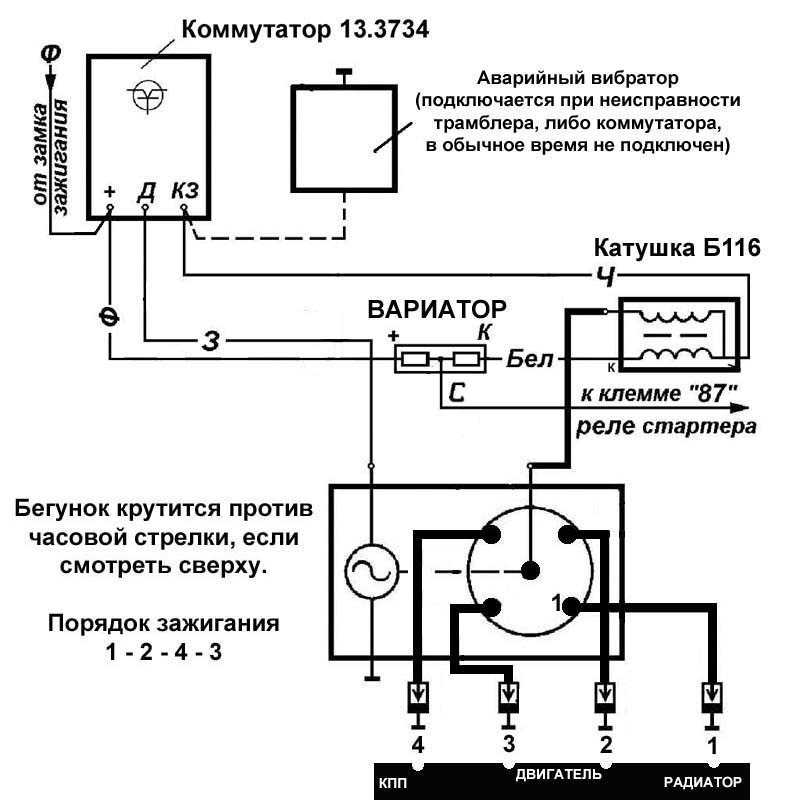

Схема бесконтактной УАЗовской системы

Какие бывают виды СЗ?

В отечественных УАЗах может использоваться одна из трех систем зажигания, рассмотрим каждую из них подробно:

Контактный вид. Данный тип СЗ является устаревшим, однако, он используется на большей части машин. В такой системе принцип действия заключается в выдаче определенного импульса, формирующегося в трамблере — распределительном устройстве. Контактная система считается одной из самых простых в плане устройства, что является преимуществом, поскольку при появлении неисправностей автовладелец сможет самостоятельно проверить и отремонтировать систему. Кроме того, цены на конструктивные детали контактной системы обычно доступные, что не может не радовать. В состав контактной СЗ входят катушка, распределительное устройство, прерыватель, конденсатор и свечи.
Бесконтактный тип, также зовется транзисторным. По сравнению с контактной, бесконтактная система имеет больше достоинств. Формирующаяся искра обладает более высокой мощностью, что достигается благодаря образованию высокого напряжения во вторичной обмотке катушки. Также бесконтактные системы оборудуются электромагнитным девайсом, который дает возможность добиться более стабильного функционирования двигателя. В конечном счете, если силовой агрегат УАЗа будет настроен правильно, то при использовании бесконтактной системы вы можете не только увеличить его мощность, но и добиться экономии топлива, хоть и незначительной. Также такие системы более просты в обслуживании. Одним из основных нюансов в плане обслуживания является необходимость периодической смазки привода распределителя — не реже, чем каждые 10 тысяч км пробега. Из основных недостатков следует выделить трудность ремонта. На практике произвести ремонт бесконтактной СЗ будет проблематично, так как для диагностики системы понадобится оборудование, которое обычно имеется на СТО.
Также система зажигания может быть электронной. Данный вариант в настоящее время считается одним из самых прогрессивных и дорогих, ставится он преимущественно на новые автомобили. Если сравнивать с контактной и бесконтактной, электронная система имеет более сложное устройство. Основное достоинство данной системы заключается в том, что при необходимости процесс регулировки угла зажигания провести будет значительно проще. Кроме того, в электронной системе нет контактов, которые подвержены окислению. Также следует отметить, что на практике горючая смесь в цилиндрах силового агрегата с электронной системой почти всегда сгорает полностью. Но несмотря на все преимущества, электронные СЗ имеют и свои недостатки, которые касаются ремонта устройства. Отремонтировать такую СЗ своими руками практически невозможно, так как для выполнения этой задачи, опять же, потребуется оборудование (видео опубликовал Наиль Порошин).

Внешний вид

В системах зажигания с вариатором причиной является низкая надежность последнего. А насчет пококетничать, могу привести пример из жизни.

И вот приставьте себе такую картину ГАЗ ну скажем после года выпуска там конечно же зажигание без добавочного резистора Датчик-распределитель имеет корпус, крышку, валик, датчик синусоидального напряжения, центробежный и вакуумный регуляторы, а также октан-корректор.

Обычные автопровода с центральной жилкой — паутинкой в этом смысле не лучше. Аварийный вибратор рис.

Применение контактно-транзисторных систем зажигания позволяет: получить большие выходные напряжения за счет увеличения силы тока в первичной обмотке и уменьшить электрическую нагрузку контактов прерывателя; увеличить зазор между электродами свечей до О,85…1,0 мм, что дает возможность работать на обедненных рабочих смесях и за счет этого уменьшить токсичность выхлопных газов; облегчить пуск и увеличить надежность работы двигателя на малых и больших частотах вращения; увеличить долговечность контактов прерывателя; уменьшить средние эксплуатационные расходы топлива. Мощное зажигание за небольшие деньги Электрика Как известно, стандартное контактное зажигание Уралов и Днепров мало кого устраивает.
