Распиновки нивы шевроле. схемы проводов

Модуль зажигания нового образца

Модуль зажигания нового образца, как я уже говорил выше фирма Бош, правда в отличие расходомера который производится в германии, данное изделие делается в Бразилии. Но Бош, он и в Африке Бош ))) Что заметил нивоводский народ после установки данных модулей зажигания?

Частый вопрос: модули зажигания достаточно похожи, как определить что стоит на машине?

Ответ: Посмотрите на входной разъем модуля. Если к нему подходит 4 проводочка — перед вами старый вариант. Если 3 проводочка — новый.

— Мультиметр, автотестер или иной прибор с режимами омметра и вольтметра

Подготовительные работы

— Снимаем модуль зажигания с двигателя

— Очищаем от загрязнения

Протираем сухой ветошью.

Порядок проверки модуля (катушки) зажигания системы зажигания автомобилей ВАЗ 2108, 2109, 21099 с инжекторным двигателем

— Проверка на короткое замыкание

Сопротивление при каждом измерении должно быть в пределах 4 кОм. Если оно различно или не соответствует требуемому показателю модуль следует заменить.

— Проверка подачи напряжения на модуль зажигания

Примечания и дополнения

— Зачастую одним из визуальных признаков выхода из строя модуля зажигания может служить две мокрые и две рабочие свечи зажигания, так как модуль состоит из двух попарно соединенных катушек зажигания выдающих искру поочередно в два цилиндра -1-4, 2-3. Выход из строя одной из катушек приводит к работе (или попытке завестись) двигателя на двух свечах.

— Перечисленные выше проблемы в работе двигателя автомобиля могут иметь в своей основе не только неисправность модуля зажигания, но и неисправность свечей зажигания, высоковольтных проводов, а так же системы питания и управления (ЭСУД).

Еще статьи по системе зажигания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099

Сравнительный тест-ремонт

Модуль зажигания (МЗ) – это электротехнический прибор, главной задачей которого является генерирование тока высокого напряжения, и последующая передача его на свечи. Для связи МЗ и свечей используются высоковольтные провода. МЗ позволил отказаться от традиционного распределителя и катушки зажигания. Система зажигания не требует обслуживания из-за отсутствия регулировок и подвижных деталей.

Признаки неисправности

Четыре признака неправильной работы МЗ: Потеря мощности; Провалы при ускорении; Не работают 1-4 или 2-3 цилиндры; Нестабильный холостой ход.

Как найти модуль зажигания?

Чтобы найти МЗ необходимо найти высоковольтные провода, т.к. один конец ВВ провода идет к Свечам, а другой к модулю зажигания.

Подключение ВВ проводов к модулю зажигания

В процессе подключения высоковольтных проводов к МЗ ваз 21214 нужно соблюдать определенный порядок. Если модуль держать строго перед собой, то подключение будет осуществляться следующим образом: первый цилиндр подключается к левому нижнему выводу, второй подключается к левому верхнему выводу, третий к правому верхнему выводу, а четвертый к правому нижнему выводу.

Для образование искры в автомобилях Нива используется модуль зажигания. Более старые Нивы оснащались трамблером, данная деталь не внушала надежности и требовала особого внимания и частой ревизии. С переходом Нивы на инжекторные двигателя, необходимость в трамблере отпала, а его заменил более надежный модуль зажигания.

В данной статье речь пойдет о модуле зажигания автомобиля Нива, а именно о способах его проверки, признаках неисправности и многом другом. Изучив данную статью, Вы с легкостью сможете найти поломку в автомобиле связанную с МЗ.

Варианты изготовления свечей:

Для повышения производительности при создании данных изделий применяют некоторые технологические особенности, которые в теории могут увеличить производительность, а как следствие наиболее качественное сгорание топлива:

1. Платиновое покрытие. Позволяет увеличивать срок службы до 50 тыс километров пробега за счет того, что поверхность становиться более устойчивой к продуктам горения топливной смеси.

1. Многоконтактные свечи. Обычно применяются в автомобилях, которые экплуатируются в регионах с преимущественно низкими температурами. Такие изделия позволяют улучшить запуск непрогретого автомобиля по утрам. В летний период их рекомендуется заменять на обычные.

Модуль зажигания и свечи зажигания Нива Шевроле

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь. Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

Модуль зажигания состоит из пары обмоток и комутатора, который определяет направление движения тока по катушкам. Работа данного компонента полностью регулируется электронным блоком управления автомобиля. ЭБУ так же отвечает и за сбор и анализ информации, поступающей от блока. На выходе из модуля им еется 4 гнезда в которые подключаются высоковольтные провода, идущие к свечам.

Импульсы внутри генерируются таким образом, чтобы на выходе получать парный разряд. Сперва задействуются контакты под номерами 1 и 4, затем 2 и 3. Это необходимо чтобы синхронизироваться с работой соответствующих цилиндров, в которых должна возникать искра.

К устройству подходят 4 контакта, которые промаркированы на разъеме. На первые 2 – под обозначениями A и B направляются импульсы, отвечающие за перенаправление контактов с одной катушки на другую. На контакты C и D передается питание и масса. Буквенные обозначения должны быть продублированы и на корпусе устройства.

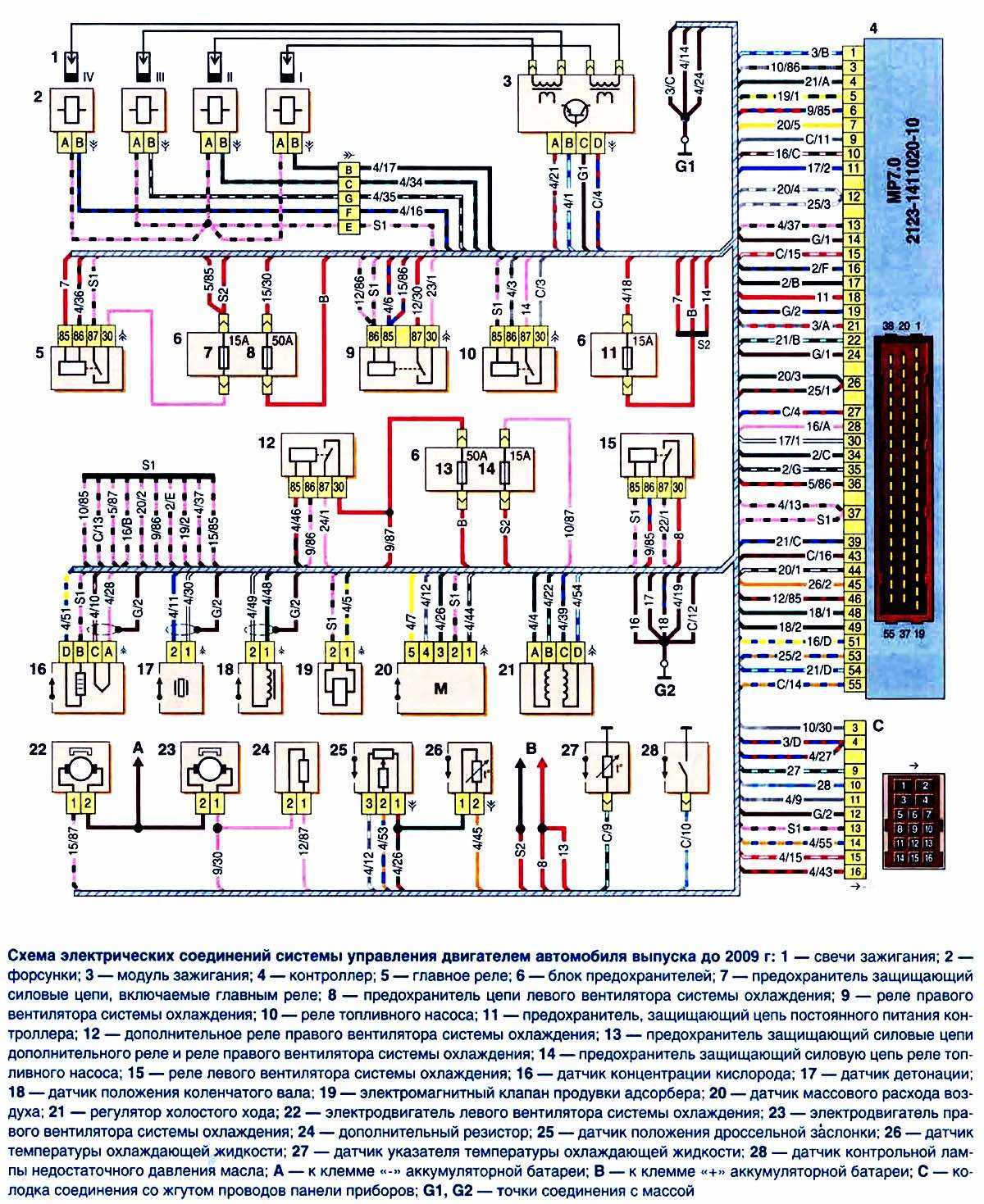

Модуль зажигания нива шевроле

Модуль зажигания в современных автомобилях отвечает за выработку импульсов высокого напряжения. Как и всем компонентам автомобиля, этим устройствам свойственен выход их строя и тогда может потребоваться ремонт или замена устройства. Перед тем, как приступить к этим действиям необходимо точно диагностировать проблему.

Модуль зажигания конструктивно состоит из двух катушек, в которых ток поочередно перенаправляется с одной на другую. За работу модуля отвечает система электронного блока управления. Кроме этого ЭБУ отвечает за сбор и анализ данных ее работы.

Импульс, генерируемый модулем зажигания Нива Шевроле выходит из четырех гнезд, к каждому из которых подключены высоковольтные провода для передачи тока к свечам зажигания.

Импульсы генерируются парно, обеспечивая подачу тока одновременно к 1 и 4 клемме, затем к 2 и 3-й. Это сделано специально, чтобы соответствовать работе определенной работе цилиндров.

Конструктивные особенности модуля.

На устройстве расположена контактная группа, на которую нанесены буквенные обозначения. Клеммы  A и B подключаются к датчикам Холла, отвечающим за очередность запуска катушек. C и D подводят питание и массу.

Основные типы неисправностей.

Часто причиной возникновения проблем с модулем зажигания Нива Шевроле становятся разрывы во второй обмотке, потому что именно она формирует импульс высокого напряжения. В основном это происходит по вине автовладельцев:

• при несвоевременной замене вышедших из строя высоковольтных проводах
• установке свечей зажигания не соответствующих модели автомобиля.
• попадание влаги вследствие неправильно произведенной мойки

Так же причина перегорания может быть отслоение пайки из-за усиленной вибрации при частом использовании двигателя на высоких оборотах или при частых температурных воздействиях – перегреве двигателя.

Так же, при нарушении целостности обмотки высоковольтных проводов происходит гашения за счет вторичной обмотки. Заряд находит себе ближайшую точку выхода и поступает в место, где наиболее тонкие провода, приводя к их разрушению.

Проблемы с модулем зажигания можно определить заранее, поскольку две катушки не выходят их строя одновременно, поэтому у автовладельцев двигатель будет по-прежнему заводиться, но уже с некоторыми трудностями:

•  долго набираются рабочие обороты
•  плавающие обороты на холостом ходу
•  чрезмерная вибрация двигателя
• рывки во время движения

Но данные проблемы могут быть связаны не только с модулем зажигания, поэтому прежде чем производить замену рекомендуется проверить его состояние

Порядок проверки

Для начала необходимо проверить все контакты, как подходящие к блоку, так и высоковольтные провода идущие к свечам. Для этого достаточно несколько раз отсоединить провода и подключить их заново. Если это не приносит положительных результатов, необходимо перейти к следующим действиям.

Для этого обычно используют мультиметр, подключаемым к контактам D а второй замыкаемый на массу. Сам прибор переводиться в режим 20 вольт. При этом показания на нем должны быть равны 12 вольт. Затем по той же схеме производиться проверка контакта C в режиме омметра. Показания должны быть меньше 1 Ом.

Контакты  А и В проверяются в режиме вольтметра. Их показания не должны превышать 0,3 Вольта. Если хотя бы один из этих показателей выходит за рамки нормы, необходимо искать проблемы в катушке.

Если обнаружено повреждение пайки контактов можно попробовать самостоятельно устранить их при помощи паяльника. При повреждении катушки требуется замена модуля зажигания.

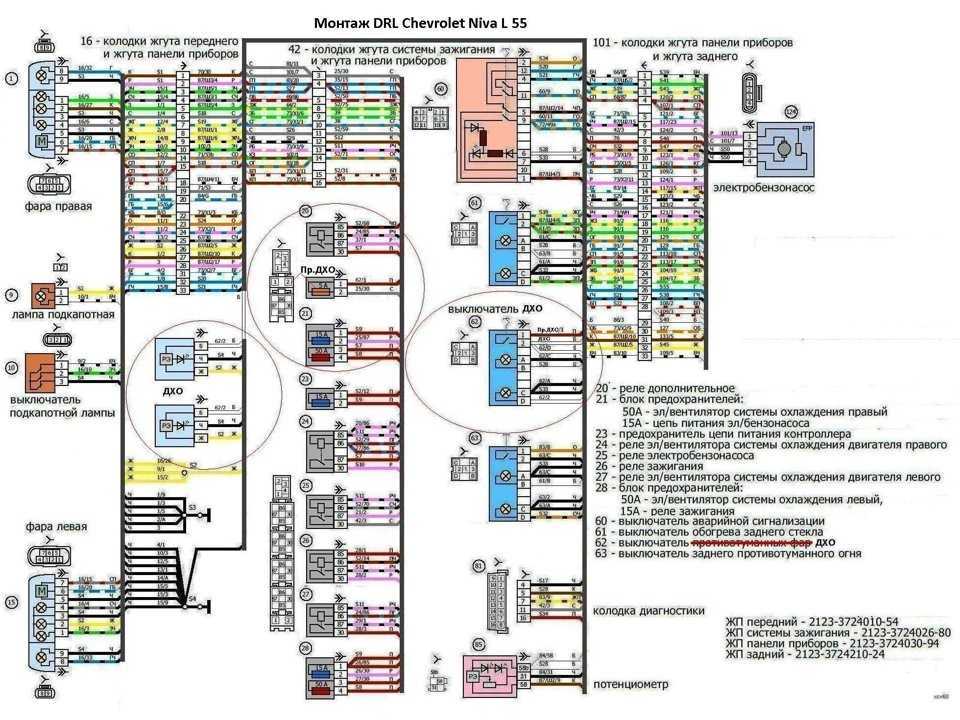

Распиновка разъемов Нива Шевроле, отвечающих за переднюю часть проводки

• 1/6 – блок передней правой/левой фары;
• 2 – узел сочленения стартера машины;
• 3 – подача напряжения для тягового стартера;
• 4 – клеммы подводки аккумуляторной батареи;
• 5 – генераторный модуль запитки электроцепи;
• 7/15 – узлы совмещения противотуманных фар головной оптики;
• 8 – контактная группа привода электродвигателя омывателя переднего ветрового стекла;
• 9 – ввод температурного сенсора, измеряющего показатели за бортом транспорта;
• 10 – контактный штепсель лампы освещения подкапотного пространства;
• 12 – штатный датчик измерения остатка уровня тормозной жидкости;
• 13 – штепсель штатного электродвигателя привода очистителя ветрового стекла;
• 14 – обозначение стандартного клаксона;
• 16/17 – вводы штепселей к приборной доске.

Способы диагностики работоспособности устройства

Самый простой способ, который поможет определить исправность катушки, — замена ее на аналогичный исправный блок. Это возможно, если вы можете получить его где-то

Обратите внимание, модуль должен соответствовать параметрам тестируемого устройства. Если двигатель с исправной катушкой работал так же, как и до сбоя, однозначно неисправен модуль зажигания

Основной метод проверки предполагает использование мультиметра. Он заключается в определении сопротивления вторичных обмоток катушек, встроенных в модуль зажигания. Метод прост и не требует дополнительных навыков. Для тестирования устройство нельзя снимать. Проверка проводится при выключенном двигателе.

Вот как проверить сопротивление вторичной обмотки мультиметром

1. С контактов модуля сняты высоковольтные кабели.
2. Переключатель тестера устанавливается в положение 20 кОм.
3. Стержни мультиметра помещаются по очереди в углубления соответствующих пар контактов (1 и 4, 2 и 3).
4. При неповрежденной вторичной обмотке показатели одинаковы в обоих случаях. В норме сопротивление должно быть около 5,4 кОм (в некоторых моделях показатели другие, что необходимо уточнить). Если сопротивление намного больше, это извилистый разрыв. Сопротивление намного ниже — пробой. Катушка неисправна и не подлежит ремонту.

Основные причины неисправностей.

В основном сбои в работе происходят из-за повреждения обмотки. Так как в ней генерируется ток высокого напряжения, то со временем при использовании некачественных материалов может возникать повреждение оболочки провода, обрыв или разрыв витков. Случиться это может по нескольким причинам:

• Использование неисправных высоковольтных проводов.
• Используются свечи зажигания, не подходящие по параметрам автомобиля.
• Нарушение пайки вследствие высокой вибрации двигателя
• Попадание влаги внутрь корпуса
• Образование конденсата

Так, например, если есть повреждения в бронепроводах, то импульс катушки используется не полностью, и он ищет другой выход, в результате чего пробивает вторичную обмотку, где более низкое сечение проводов.

Такая проблема проявляется постепенно, поскольку катушки начинают выходить из строя постепенно и одна из них какое-то время будет продолжать работать. Поэтому при появлении следующих признаков необходимо сразу проверять работоспособность модуля:

• двигатель с трудом набирает рабочие обороты
• плавающий холостой ход
• двигатель троит – нет искры в одном из цилиндров
• рывки во время движения

Эти причины могут быть связаны и с другими поломками, но проводя диагностику не надо забывать про модуль зажигания Нива Шевроле. При появлении подозрений на работоспособность компонента необходимо проверить устройство. Диагностика начинается с проверки контактов питания. Возможно их окисление или обрыв проводки. Если это не принесло результатов, то нужно демонтировать его, чтобы проверить при помощи дополнительных приборов.

Модуль зажигания нового образца

Крепятся они совершенно по разному. Поэтому новый в отличии от старого держится на одном болте, а не на трех. Контроллеры я закрепил на уголок, который прикрепил под болт крепежа воздушного фильтра.

Буквенные обозначения ясно видны на корпусе устройства. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков.

Случается, это из-за следующего: Работа автомобиля происходила при нерабочих ВВП высоковольтных проводах — прим.

И также причиной неисправности может быть нарушение пайки, случается это, как правило, от частой вибрации. Либо влага, образующаяся во время мойки или образования конденсата. Тестирование при работающем двигателе производится так.

Первый контакт тестера в гнездо D, второй на массу. Положение переключателя мультиметра, — 20 вольт. Если питание есть, тестер показывает 12 вольт. Первый контакт в гнездо С, второй масса.

Переключатель на омметре 20 Ом. В норме показывает меньше 1 Ом, то есть масса в норме. Первый контакт в гнездо В, второй масса.

Переключатель на 20 вольт. Норма не меньше 0,3 вольт. Если это так, значит, приходит нормальный импульс с датчика Холла на позицию В. Контакт А проверяется аналогично предыдущему.

Катушка зажигания Шевроле Нива

Если такая проверка показала норму, нужно тестировать модуль. Старые свечи черные от нагара, но ничего криминального внешне нету. Ставим новые, молимся и заводим. Вжиииихх — завелась, не троит. Чутка погрел движок, пробую ехать — всё круто, еду Резко лечу домой радостный, на часах уже 8 вечера.

Про себя думаю — повезло, что свечи. Так бывает — их пробивает.

На следующий день с утречка везу жену на работу 15 минут туда , еду обратно и уже практически подъезжай к дому, чувствую — пропала тяга, нажимаю на газ — машина тормозит. Спустя пару секунд и движок затроил.

Блин, думаю, хорошо что доехал своим ходом. Гугл говорит — меняй высоковольтные провода, их также пробивает и по идее их тоже надо менять почаще, а не ездить на одних проводах года.

ВВ-провода Сажусь на автобус и еду в ближайший магазин запчастей. Выбор не велик, нет брендовых и крутых Тесла и им подобных. Это особенно актуально при эксплуатации в сложных условиях, когда двигатель работает на высоких оборотах, при этом скорость передвижения небольшая и в результате вентиляция салона недостаточная.

На Нива Шевроле свечи зажигания тесно связаны с предыдущим устройством. И при их неисправности возможны все те же проблемы, что описаны выше. Особенно часто свечи выходят из строя в зимний период. Это связано с тем, что авто используется не так часто и в основном для коротких поездок. Из-за низкой температуры окружающей среды свечи не прогреваются до максимальной температуры, при которой они самоочищаются от нагара.

В случае появления проблем необходимо своевременно заменить свечи, чтобы это не повлияло на работоспособность других компонентов системы. Свечи зажигания для Нивы Шевроле необходимо приобретать специальные, для восьми-клапанных инжекторных двигателей.

Загрузка ..

При покупке следует обращать внимание на зазор между электродами. Он должен быть не больше 1,5 мм

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи

Если данное расстояние больше, то это будет сказываться на продолжительности работы свечи.

Снимаем экран двигателя. Снимаем с выводов катушки зажигания наконечники высоковольтных проводов. Отжав фиксатор колодки жгута проводов системы управления двигателем… …отсоединяем колодку от разъема катушки. Шестигранником «на 5» отворачиваем четыре винта крепления катушки к кронштейну… …и снимаем катушку. Устанавливаем катушку зажигания в обратной последовательности. Для правильного подсоединения наконечников высоковольтных проводов… …на корпусе катушки рядом с её выводами нанесены номера цилиндров.

Профилактика

Для предупреждения поломок, производитель рекомендует придерживаться нескольких советов.

• Один раз в год обрабатывать все клеммы и разъемы специальным маслом – это предупредит образование окислов.
• Периодически проверять плотность креплений контактных разъемов. При расшатывании соединений возможно образование коротких замыканий или снижения проводимости цепи, что будет воспринято ЭБУ как отказ механизма.
• Проверять степень изношенности силовых кабелей и магистралей. При активной эксплуатации автомобиля, оплетки, изготовленные из гибкого полимера, могут износиться и растрескаться. Это обстоятельство может спровоцировать короткие замыкания и механическое осыпание изоляторов. Следовательно, лучше предупредить поломку, чем ее устранять.

Если придерживаться перечисленных правил автомобиль будет служить долго и качественно все время.

Как проверить модуль зажигания Шевроле Нива: неисправности

В современных инжекторных автомобилях неизменным компонентов двигателя является модуль зажигания. Это устройство отвечает за генерацию электрического импульса высокого напряжения. Впоследствии импульс передается на свечи зажигания, чтобы вызвать искру в цилиндре и зажечь топливную смесь.

Но зачастую могут возникнуть проблемы в работы данного устройства и может потребоваться его замена. Так же многих покорителей бездорожья не устраивает штатное расположение устройства в нижней части двигателя, где на него может попадать вода и возникает необходимость его переноса в другое место.

Принцип действия модуля зажигания на Шевроле Нива

Штатное расположение модуля зажигания под капотом вызывает вопросы.

Модуль зажигания – это конструкция с первичной и вторичной парой обмоток с коммутатором, в которой ток поочерёдно переключается с одной катушки на другую. Её работа реализовывается из ЭБУ (блока управления — прим.), и от неё же происходит анализирование и сбор информации от её работы.

Конструкция модуля

Четыре клеммы, расположенные на модуле имеют и буквенные обозначения, так на соединения под маркировкой A и B подходят импульсы с датчика Холла, которые и переводят контакты с одной на другую, а контакты C и D – ответственны за питание массу соответственно.

Буквенные обозначения ясно видны на корпусе устройства.

Самые частые причины неисправностей

Одной из самых частых причин возникновения поломок становится вторичная обмотка. Потому как именно в ней генерируется импульс с высоким напряжением, и там в большинстве случаев может случиться обрыв или разрыв витков. Случается, это из-за следующего:

Подробнее о поломках

Бронепровода отмечены стрелочкамиТот самый высоковольтный импульс который возникает на вторичной обмотке обязательно должен быть полностью использован, то есть если этого не случается (при нарушении целостности провода – прим.), то импульс ищет ближайший «выход» и находит он его, как правило, в той самой вторичной обмотке, которая намного тоньше чем сечение самих проводов.

Первые признаки неисправности

Как правило, сразу две катушки не выходят из строя, поэтому, запустить двигатель даже с частично неисправным модулем всё же получится. Но, опытный автовладелец должен сразу заподозрить неполадки, и сопровождаются они следующим образом:

• Двигатель не способен легко набрать «рабочие» обороты.
• Холостой ход будет «плавать».
• Возможно «троение» двигателя.
• Во время движения могут наблюдаться рывки.

Порядок проверки модуля зажигания на Шевроле Нива

Перед тем как приступить к демонтажу модуля, необходимо убедиться в том, что причиной нестабильной работы не стало банальное отсутствие контакта питания. Для этого «пошевелим», либо несколько раз включим и выключим подсоединённый блок проводов. Если подобная процедура не принесла никаких результатов, то проверять работоспособность следует на демонтированном устройстве.

Значения на мультиметре в норме.

1. Когда элемент снят, готовим к работе мультиметр, и проверяем целостность и чистоту гнёзд на клеммах (A, B, C, D – прим.).
2. Первым делом подключаем красный щуп на контакт – D, второй на «массу». Включаем мультиметр в режим вольтметра – 20 вольт, и если гнездо рабочее, то показания на тестере должны равняться 12 вольт.
3. Далее, переходим к контакту – C, второй снова на «массу». Мультиметр переключаем режим омметра и смотрим на показания прибора, и если оно составляет меньше 1 Ом, то гнездо в норме.
4. Контакты A и B проверяем по очереди, но в одинаковом порядке. Подключаем мультиметр в режиме вольтметра и если показания не превышают 0,3 вольта, то устройство можно считать полностью рабочим.

Если какой-либо замер показал результаты, не соответствующие нормам, то следует искать неполадки сразу в цепи катушки.

Перенос модуля зажигания

Модуль зажигания перенесён вышеКак уже писалось выше, для лучшей работы модуля зажигания его рекомендуют перенести выше в подкапотном пространстве.

Заключение

Обратите внимание, что если будет установлен факт обрыва обмотки, ремонту он не подлежит и ему потребуется только замена. Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие

Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие

Однако, если обе обмотки окажутся целы и будет обнаружен только обрыв пайки, его можно исправить своими руками, и для этого потребуется только паяльник. Во время проведения таких работ, можно не только восстановить нарушения в дорожках, но и укрепить другие.

Самые частые причины неисправностей

Одной из самых частых причин поломки является вторичная обмотка. Потому что именно в нем генерируется высоковольтный импульс, и там в большинстве случаев могут происходить обрывы или обрывы витков. Это происходит из-за следующего:

• Работы по машине проходили с неработающими БНП (высоковольтными линиями электропередач — прим.).
• В двигатель были установлены свечи зажигания с неверными рабочими параметрами.

Подробнее о поломках

Бронепровода отмечены стрелками

Тот самый высоковольтный импульс, который возникает на вторичной обмотке, обязательно должен быть полностью использован, то есть, если этого не происходит (при нарушении целостности провода — прим.), то импульс ищет ближайшую «выход», и он обычно находится в той же вторичной обмотке, которая намного тоньше, чем сечение самих проводов.

Первые признаки неисправности

Как правило, две катушки одновременно не выходят из строя, поэтому запустить двигатель все равно получится даже с частично неисправным модулем. Но опытный автовладелец должен сразу заподозрить проблемы, а сопровождаются они следующим образом:

• Двигатель не способен легко набирать «рабочие обороты.
• Холостой ход будет «плавать».
• Возможна «тройка» двигателя.
• Во время движения могут наблюдаться рывки.

Учтите, что при такой неисправности эксплуатация автомобиля крайне нежелательна, но при необходимости можно добраться только до места ремонта.

Распространенные причины неисправностей

Редко можно столкнуться с ситуацией, когда из строя выходят сразу обе катушки. Двигатель получится запустить, даже если модуль только частично неисправен.

Но при появлении следующих признаков определить проблему становится легче:

• рывки во время движения;
• так называемое «троение» двигателя;
• холостой ход с «плавающими» показателями;
• «рабочие» обороты набираются двигателем медленнее, чем хотелось бы.

Однако указанные проблемы часто проявляются при поломках других частей двигателя. Главное – провести правильную диагностику и разобраться в том, как проверять сам модуль зажигания.

Виды поломок

Модуль зажигания отличается высокой прочностью и надежностью. Но есть проблемы, которые возникают сразу, либо спустя некоторое время по мере активной эксплуатации.

Например, когда система зажигания используется с несоответствующими компонентами

Важно подбирать высоковольтные провода в зависимости от характеристик, которыми обладают конкретные устройства. Сбои в работе появляются, если напряжение будет слишком низким или слишком высоким

Некачественная сборка, применение бракованных деталей и конструкций низкого качества тоже ведут к проблемам. По этой причине целые системы и другие узлы выходят из строя.

Первые признаки неисправности

О признаках, по которым можно вычислить проблему, уже писалось ранее. Если не работают сразу два цилиндра – проблема точно в модуле зажигания. Например, отказывают 1 и 4, либо 2 и 3 цилиндры. Или показаны пропуски во всех цилиндрах при диагностике.

Назначение и расположение

Основной задачей датчика давления масла является осуществление контроля за состоянием смазывающей жидкости в двигателе автотранспортного средства. Его срабатывание происходит как в аварийных ситуациях — при снижении уровня масла ниже номинальных пределов или повышения давления более допустимой нормы.

Так и в штатных режимах при различных технических несоответствиях:

• при плохом функционировании редукционного клапана;
• в случае изношенности элементов масляного насоса;
• при засорении фильтрационных приспособлений на насосе;
• при смещении датчика аварийного уровня относительно оси или места крепления.

Место установки датчика будет отличаться в зависимости от модели авто. Некоторые производители располагают его за блоком цилиндров, другие, на корпусе распредвала, в нижней части двигателя или вблизи кожуха ГРМ.

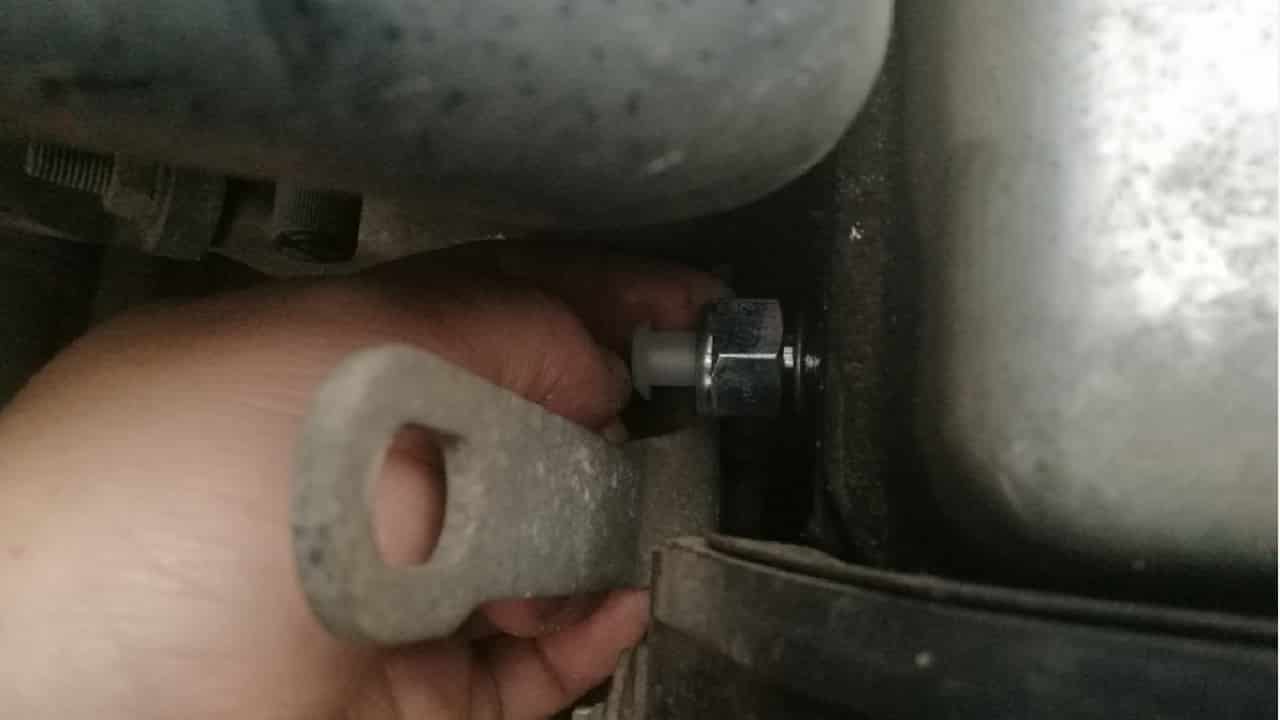

Рис. 1. Расположение ДАДМ на корпусе двигателя

Следует отметить, что для установки применяются штатные отверстия с резьбой и специальной прокладкой. Поэтому расположение сенсора должно выполняться в строгом соответствии с инструкцией завода изготовителя, иначе вы получите некорректные показания.

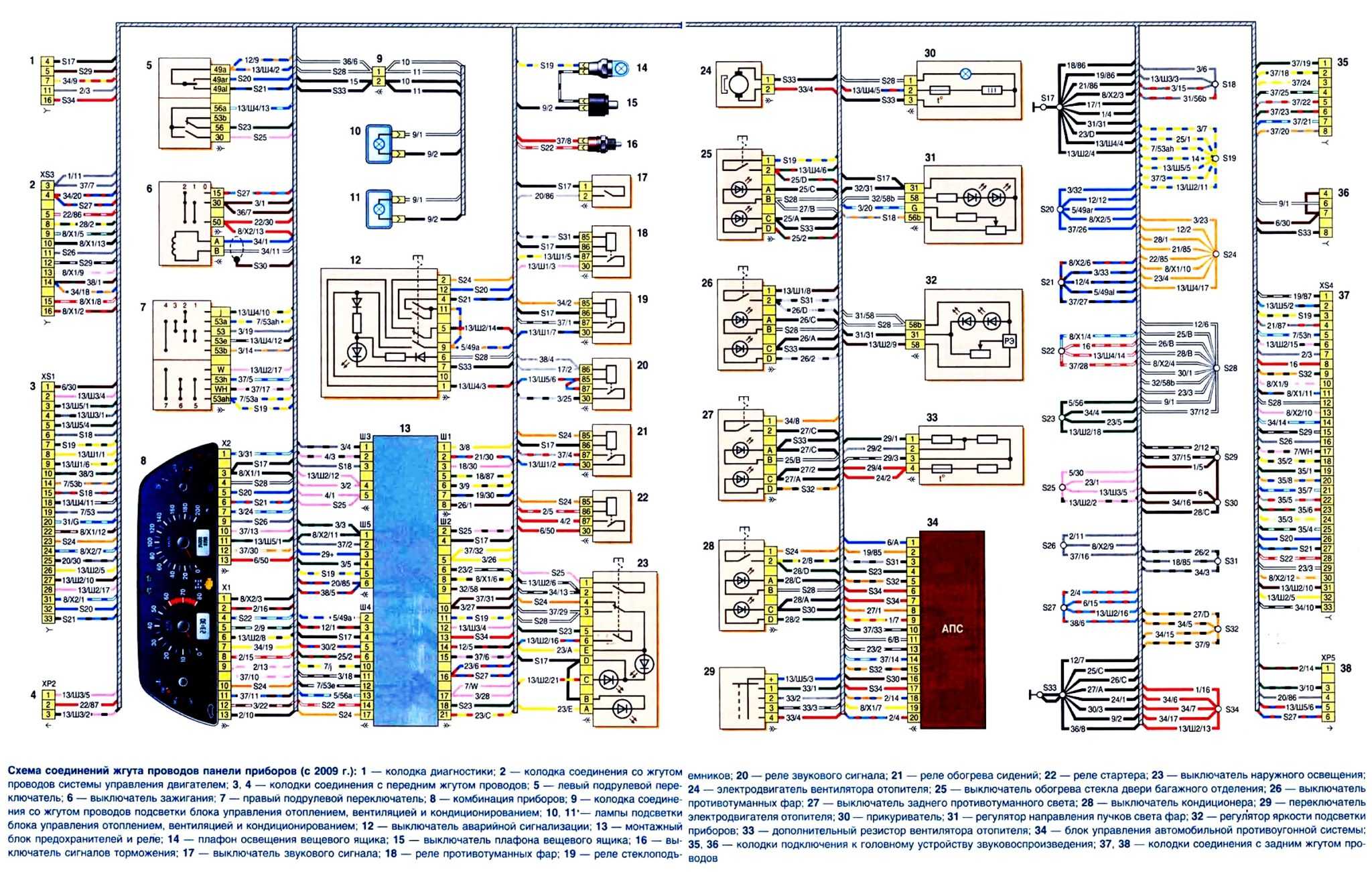

Распиновка щитка приборов

Здесь представлено описание колодок и выводов стандартной проводки панели приборов:

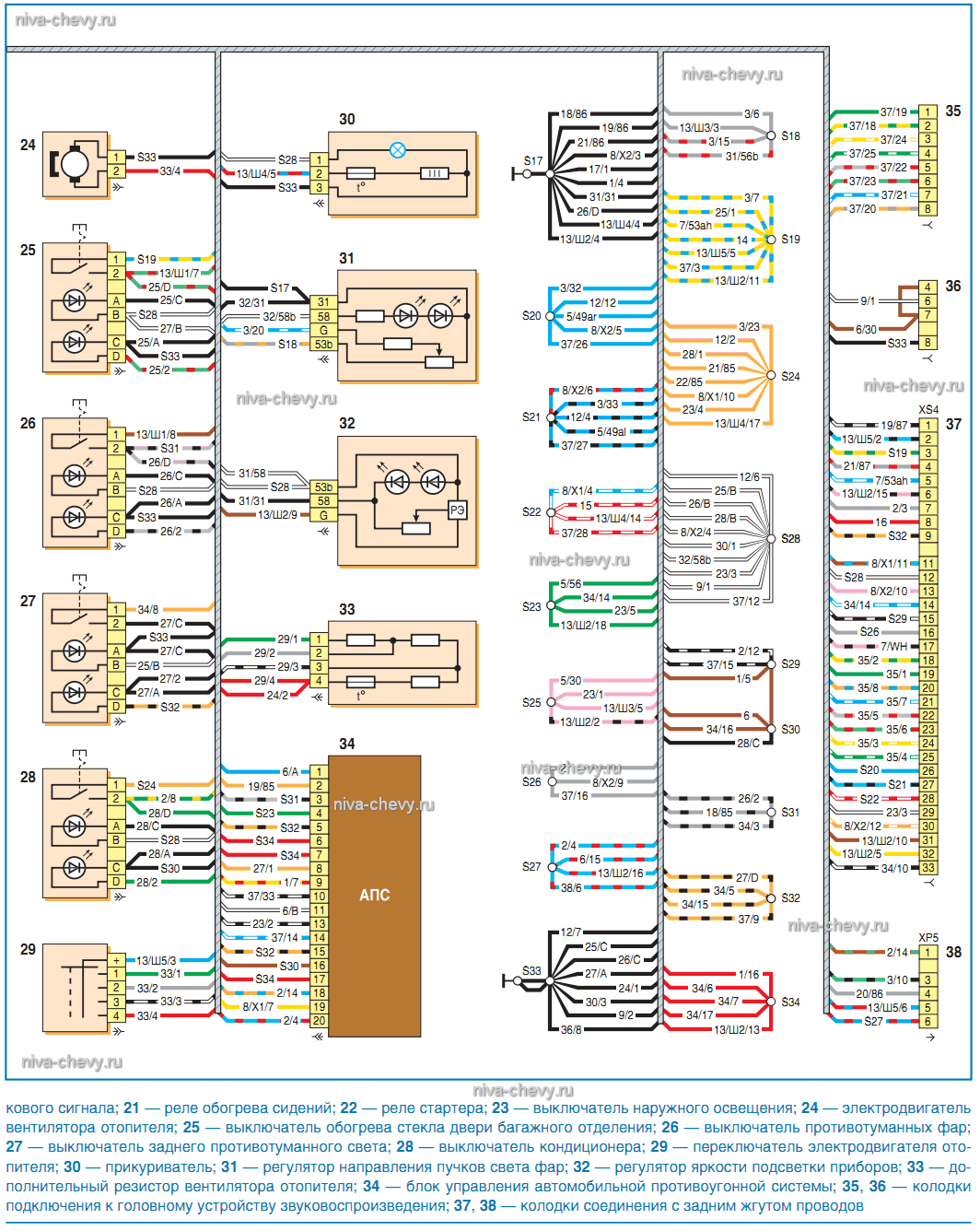

• 1 – диагностический вывод, расположен в нижней стороне доски под рулевым колесом;
• 2 – штепсельный разъем присоединения ЭСУД;
• 3/4 – стандартные модули присоединения переднего сочленения жил, ответственного за системы управления двигателем;
• 5/7 – левый и правый подрулевые переключатели;
• 6 – разъем устройства выключателя зажигания;
• 8 – комбинация приборной доски;
• 9 – выход на запитывание разъема контактной группы системы вентиляции и отопления салона;
• 10/11 – штепсели осветительных приборов вышеуказанного оборудования;
• 12 – кнопка выключатель устройства аварийной сигнализации;
• 13 – монтажный короб вставки плавких предохранителей;
• 14/15 – непосредственно лампа и клавиша выключения подсветки вещевого отсека;
• 16 – контактный пин выключения стоп сигналов;
• 17 – выключатель штатного модуля звукового оповещения (клаксона) ;
• 18 – автоматическая защита противотуманных фар головной оптики;
• 19 – автоматика стеклоподъемников;
• 20 – защитное реле звукового сигнала;
• 21 – предохранительный модуль системы подогрева сидений;
• 22 – реле управления стартером;
• 23 – переключатель системы наружного освещения;
• 24 – контактная группа подключения вентилятора печки;
• 25 – встроенный выключатель включения подогрева ветрового стекла;
• 26 – устройство выключения передних противотуманок;
• 27 – включатель кормовых огней, противотуманной группы освещения;
• 28 – кнопка настройки кондиционера;
• 29 – регулятор положения манипуляторов отопления;
• 30 – пин прикуривателя;
• 31 – кнопки регулировки направления светового потока головной оптики;
• 32 – регулировка яркости подсветки приборной доски;
• 33 – вспомогательный резисторный механизм вентилятора отопления;
• 34 – модуль штатного иммобилайзера;
• 35/36 – выводы бортового акустического модуля штатного типа;
• 37/38 – клеммные разъемы подключения заднего жгута бортовой цепи.

Признаки неисправности

Как уже упоминалось, симптомы неисправности модуля зажигания характерны так же для многих других узлов автомобиля. Почти нет таких признаков, которые напрямую указывают на МЗ. Это существенно осложняет ремонт. Однако при наличии опыта, выводы о неисправности модуля зажигания Нивы Шевроле можно сделать последующим симптомам.

1. Не работают сразу два цилиндра. Это единственный признак, который, правда не всегда, но указывает на МЗ. Вероятность этого увеличивается, если одновременно не работают 1 и 4 или 2 и 3 цилиндры.
2. «Плавают» холостые обороты.
3. Диагностика показывает пропуски зажигания во всех цилиндрах.
4. С прогревом двигателя падает его мощность, появляются перебои в работе.
5. Загорается сигнализация CHECK ENGIN.

Следует отметить, что полный отказ МЗ, при котором двигатель совсем не запускается, случается очень редко. В основном этот признак неисправности модуля зажигания «Нивы-Шевроле» свидетельствует о повреждении низковольтной части проводки.

Общие советы при подключении высоковольтных проводов.

Проверка высоковольтных проводов. Чтобы проверить провода, вам понадобится мультиметр-тестер. Проверьте сопротивление проводов — оно должно быть не более 20 КОМ ( на практике самый длинный провод 1 цилиндра имеет сопротивление до 10 КОм). Если сопротивление провода больше 20 Ком — его необходимо заменить. Тщательно осмотрите провода на предмет перетирания о части мотора или об другие провода. В случае значительного истирания — провод заменить. В случае незначительного истирания — возможно проложить провод так, чтобы он не терся, и зафиксировать в этом положении.

Укладка проводов. Не старайтесь подключить провода в связке. Разберите жгуты проводов, освободите провода из пластиковых держателей. Соедините высоковольтные выводы с соответсвующими свечами цилиндров. Прокладывайте провода так, чтобы они не терлись друг о друга, части мотора, шланги. Не допускайте резких перегибов и натяжки проводов. После подключения всех проводов зафиксируйте их в жгут специальными гребенчатыми держателями, входящими в комплект поставки.

Порядок подключения в/в проводов на ВАЗ карбюратор (2108, 2109, 21099)

Центральный провод с крышки трамблера всегда идет на катушку зажигания (бобину).

Вывод крышки трамблера, который смотрит в сторону передка машины, соединяется с первым цилиндром.

Вывод крышки трамблера, смотрящий вниз, соединяется с третьим цилиндром.

Вывод крышки трамблера, смотрящий назад, соединяется с четвертым цилиндром.

Вывод крышки трамблера, смотрящий вверх, соединяется со вторым цилиндром.

Порядок подключения высоковольтных проводов на ВАЗ Классика, Нива с карбюратором и трамблером.

Центральный провод от катушки зажигания (бобины)

1 цилиндр — над вакуумным корректором. Далее по часовой стрелке порядок 1-3-4-2.

Инжекторные ВАЗ выпуска до 2004 года с модулем зажигания старого образца (4-контактный низковольтный разъем)

Собственно, на корпусе модуля уже обозначено, какому цилиндру соответствуют выводы — но мы продублировали красным цветом на случай, если модуль совсем испачкается, а на фото вы не вдруг не разглядите.

Инжекторные ВАЗ выпуска после 2004 года с катушкой зажигания нового образца (3-контактный низковольтный разъем)

Как и на модулях зажигания старого образца, на новых катушках тоже обозначено соответсвие выводов цилиндрам. Но порядок подключения отличается от порядка на модуле зажигания старого образца. Будьте внимательны.

Поломки

Чаще всего из строя выходит контактная группа, так как она выполнена из пластика, в который вставлены медные контакты, из-за протекания больших токов и слабого контакта между скобами, происходит нагрев. Из-за высокой температуры пластик деформируется и выводит из строя контактную группу.

Механическая часть выходит из строя намного реже, но это тоже случается. Она повреждается из-за длительного использования, пружинки в замке проседают, замок разбалтывается, что приводит к его заклиниванию или возможности повернуть практически любым ключом, что сводит защиту автомобиля к нулю.
